Mac 基于Grafana + Promthues + Pushgateway 实现的Android端APM监控实践（3）

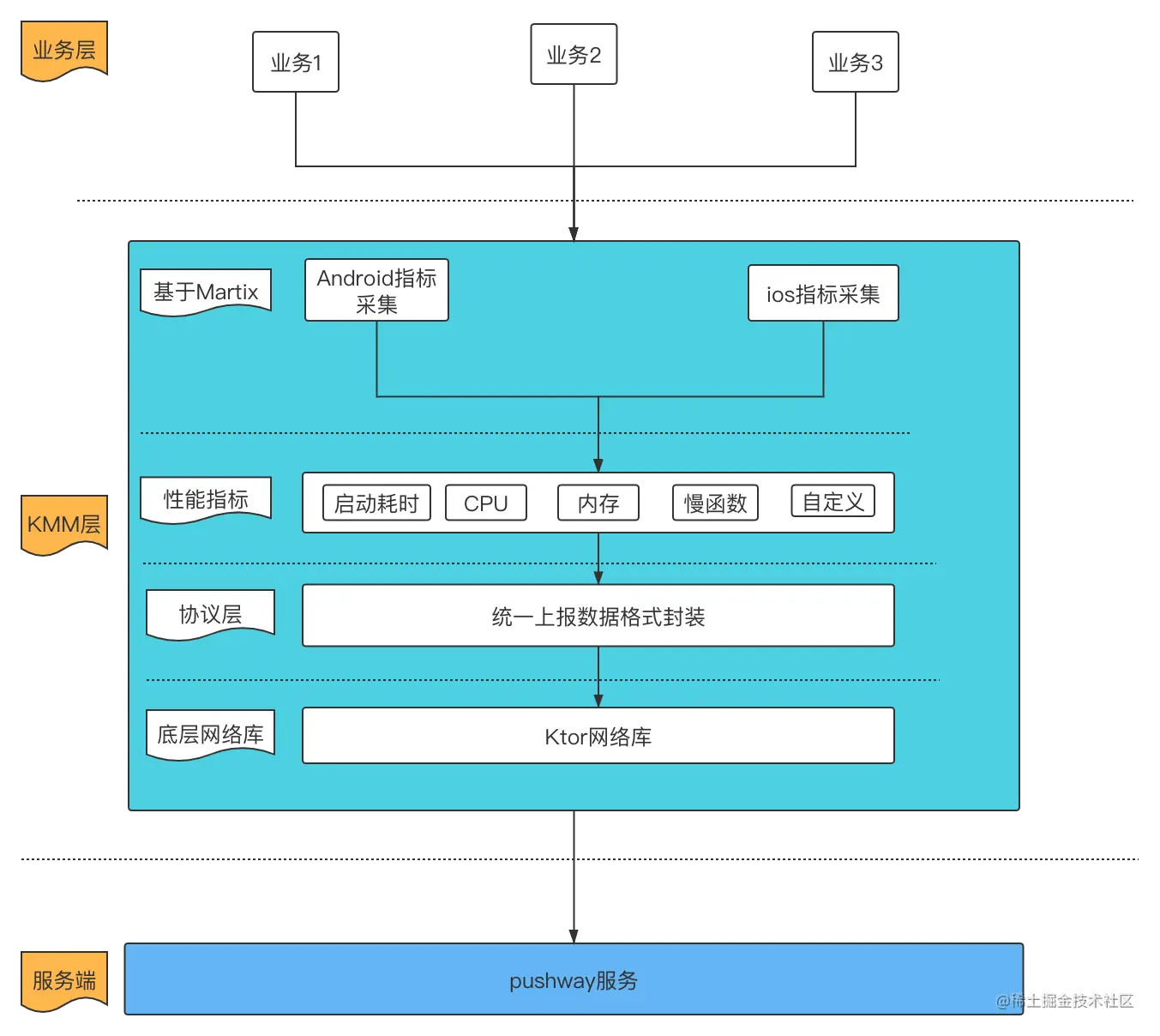

上期Mac 基于Grafana + Promthues + Pushgateway 实现的Android端APM监控实践（2）已经介绍了基于Grafana，Promthues，Pushgateway服务环境搭建，简单数据上传，简单面板配置等，由于本次APM主要是在客户端上进行数据采集，所以对应客户端数据封装，客户端数据采集也很重要，考虑到网络库和协议封装能够实现android和ios两端共用的话，本次使用的是扩平台技术方案KMM方式来实现，下面看一下整体架构图：


KMM层重要使用看kotlin推出的一种跨平台实现方案，特别适合sdk这种无界面开发，KMM框架这里就不在详细说明了，有兴趣可以官网了解一下kotlinlang.org/docs/mobile…, 使用KMM目的是网络和协议这块，包括sdk对接业务层这块封装都能共用一套代码

APM平台-数据上报

从1，2期来看，上报的数据是先上报的PushWay,然后prometheus再pull数据到自己的服务，存储，所以想要上报数据必选遵循prometheus数据格式才行,prometheus数据格式查看地址prometheus.io/docs/instru…


发送数据的时候需要以为本的方式进行发送，version版本为0.0.4，不指定的话默认使用最新版本，然后再看看body内容格式，由于prometheus有四大度量指标，分别：

  1. Counter(计数器)

    Counter类型代表一个累积的指标数据，其单调递增，只增不减。应用场景有类似请求次数，错误数量等等就比较适合使用Counter来做指标类型

  2. Gauge(仪表盘)

    Gauge 类型代表一个可以任意变化的指标数据，其可增可减。在应用场景中，在系统中统计 CPU、Memory 等等时很常见，而在业务场景中，业务队列的数量也可以用 Gauge 来统计，实时观察队列数量，及时发现堆积情况,因为其是浮动的数值，并非固定的，侧重于反馈当前的情况

  3. Histogram(累积直方图)

    Histogram 类型将会在一段时间范围内对数据进行采样（通常是请求持续时间或响应大小等等），并将其计入可配置的存储桶（bucket）中，后续可通过指定区间筛选样本，也可以统计样本总数。

    Histogram 类型在应用场景中非常的常用，因为其代表的就是分组区间的统计，而在分布式场景盛行的现在，链路追踪系统是必不可少的，那么针对不同的链路的分析统计就非常的有必要，例如像是对 RPC、SQL、HTTP、Redis 的 P90、P95、P99 进行计算统计，并且更进一步的做告警，就能够及时的发现应用链路缓慢，进而发现和减少第三方系统的影响。

  4. Summary(摘要)

    Summary 类型将会在一段时间范围内对数据进行采样，但是与 Histogram 类型不同的是 Summary 类型将会存储分位数（在客户端进行计算），而不像 Histogram 类型，根据所设置的区间情况统计存储。提供三种摘要指标: 样本值的分位数分布情况,所有样本值的大小总和,样本总数

而上报时候body数据格式需要遵循

# HELP http_requests_total The total number of HTTP requests.
# TYPE http_requests_total counter
http_requests_total{method="post",code="200"} 1027 1395066363000
http_requests_total{method="post",code="400"}    3 1395066363000
​
# Escaping in label values:
msdos_file_access_time_seconds{path="C:\DIR\FILE.TXT",error="Cannot find file:\n"FILE.TXT""} 1.458255915e9
​
# Minimalistic line:
metric_without_timestamp_and_labels 12.47
​
# A weird metric from before the epoch:
something_weird{problem="division by zero"} +Inf -3982045
​
# A histogram, which has a pretty complex representation in the text format:
# HELP http_request_duration_seconds A histogram of the request duration.
# TYPE http_request_duration_seconds histogram
http_request_duration_seconds_bucket{le="0.05"} 24054
http_request_duration_seconds_bucket{le="0.1"} 33444
http_request_duration_seconds_bucket{le="0.2"} 100392
http_request_duration_seconds_bucket{le="0.5"} 129389
http_request_duration_seconds_bucket{le="1"} 133988
http_request_duration_seconds_bucket{le="+Inf"} 144320
http_request_duration_seconds_sum 53423
http_request_duration_seconds_count 144320
​
# Finally a summary, which has a complex representation, too:
# HELP rpc_duration_seconds A summary of the RPC duration in seconds.
# TYPE rpc_duration_seconds summary
rpc_duration_seconds{quantile="0.01"} 3102
rpc_duration_seconds{quantile="0.05"} 3272
rpc_duration_seconds{quantile="0.5"} 4773
rpc_duration_seconds{quantile="0.9"} 9001
rpc_duration_seconds{quantile="0.99"} 76656
rpc_duration_seconds_sum 1.7560473e+07
rpc_duration_seconds_count 2693

从上面格式看，固定的头部都是必须包含

# HELP 指标名称 说明
# TYPE 指标名称 指标类型（上面说的四大类型）

后面的就是不同指标对应的不同内容格式了，拿最常用的Gauge类举例，就是需要下面格式

metric_name [
  "{" label_name "=" `"` label_value `"` { "," label_name "=" `"` label_value `"` } [ "," ] "}"
] value

拿我们收集启动时间耗时性能指标为例子，最终上报的body内容如下：

# HELP StartupGauge 应用启动耗时统计
# TYPE StartupGauge gauge
StartupGauge{appid="12345678",appinfo="1.0",application_create="6090",application_create_scene="159",appname="ApmDemo",ctype="android",instance="172.26.177.179",is_warm_start_up="false",job="ApmCollect",machine="MIDDLE",mobileinfo="samsung_SM-G9600",nt="0",osver="10",splash_activity_duration="",stage_between_app_and_activity="",startup_duration="6837",time_interval="5-7s",uid="1234",uuid="f23ed8f4-0093-4b3b-af14-7cf559482efb"} 6837

其他类型指标只需要参照官网的格式上报就行

对应KMM网络封装和协议封装细节这里不详细说了，最后附上代码地址github.com/dengqu/KMMN…

APM平台-告警配置

上面介绍了数据采集上报，数据的可视化性配置，最后来讲一下告警相关配置，配置相关告警，针对关心的重要性的性能指标出异常的时候能够及时发现，首先还是先进去Grafana首页

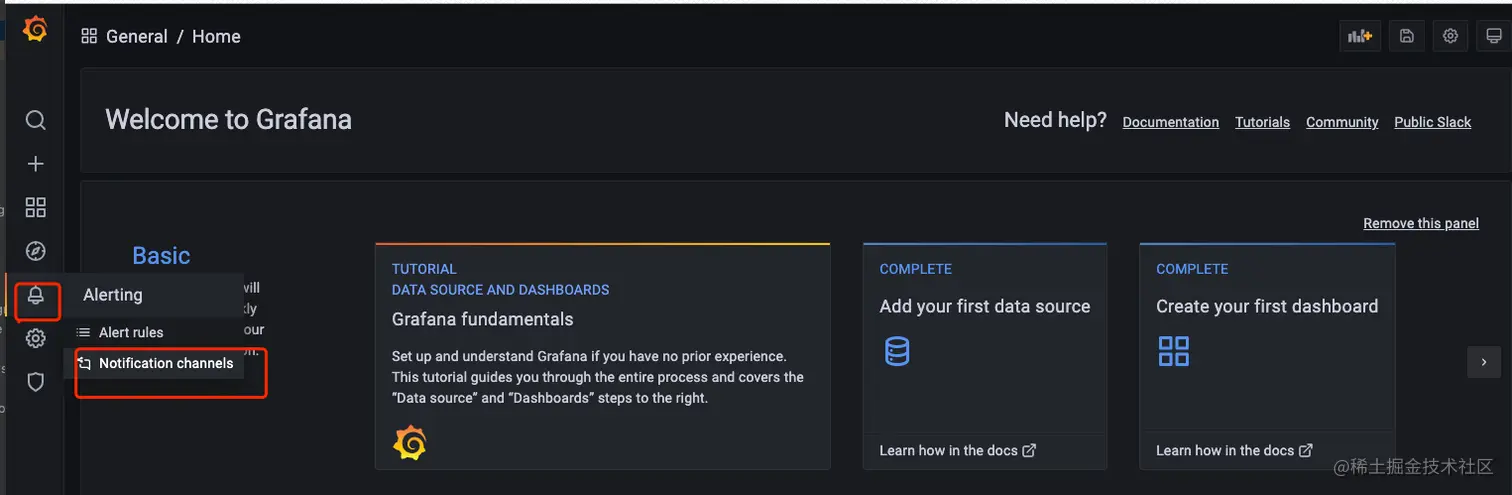

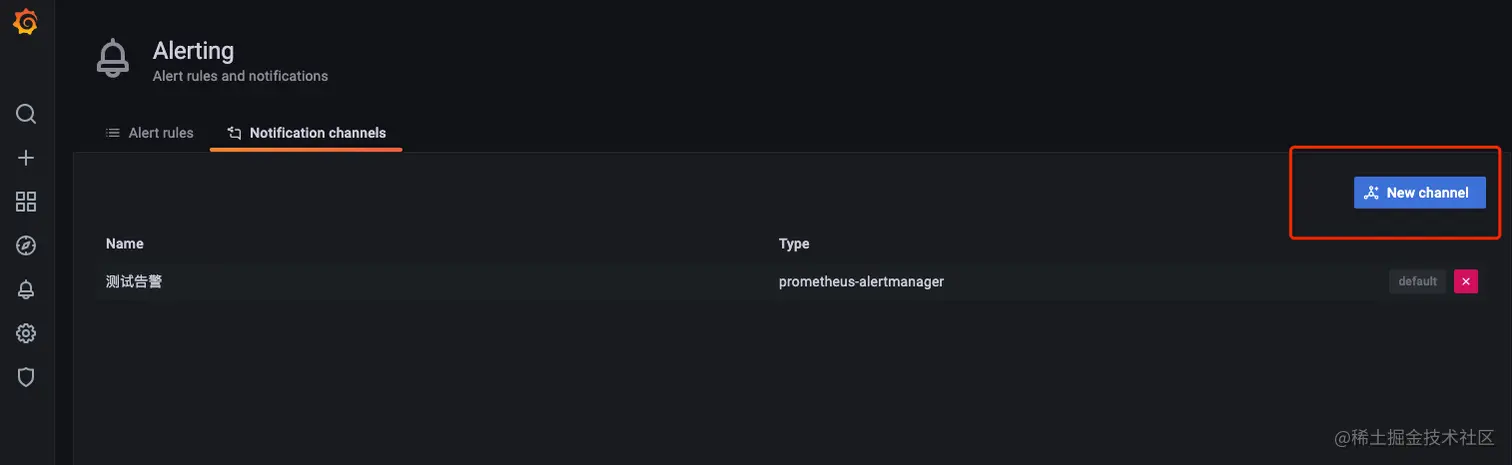

企业微信20210816-150408.png 点击Notification channels进去选择New channel


进去之后，可以设置名称，告警通知的type,这里面有很多选择，例如Email,钉钉，Prometheus Alertmanager等，这里发现，Grafana这里没有直接支持企业微信，但是我们可以通过选择告警的方式为Prometheus Alertmanager，Prometheus Alertmanager又是Prometheus服务中告警的一个组件（前面有介绍），它可以实现配置企业微信相关告警，上面已经介绍Prometheus Alertmanager服务搭建,想要对接企业微信，需要按照这个流程www.cnblogs.com/miaocbin/p/…去企业微信申请相关企业微信ID，告警组ID，申请后可以进去Prometheus Alertmanager目录，编辑alertmanager.yml文件

global:
  resolve_timeout: 1m   # 每1分钟检测一次是否恢复
  wechat_api_url: 'https://qyapi.weixin.qq.com/cgi-bin/'
  wechat_api_corp_id: 'ww9ba8cb7b4ad14e66'      # 企业微信中企业ID
  wechat_api_secret: 'Buhe4HSBhBIGr9Rx2j_OIaQRGqmu7e_zEiVlk_GdyMc'      # 企业微信中，应用的Secret
​
templates:
  - '/Users/dengqu/Downloads/alertmanager-0.23.0-rc.0.darwin-amd64/template/*.tmpl'
​
route:
  receiver: 'wechat'
  group_by: ['env','instance','type','group','job','alertname']
  group_wait: 10s       # 初次发送告警延时
  group_interval: 10s   # 距离第一次发送告警，等待多久再次发送告警
  repeat_interval: 5m   # 告警重发时间
​
receivers:
- name: 'wechat'
  wechat_configs:
  - send_resolved: true
    message: '{{ template "wechat.default.message" . }}'
    to_party: '2'         # 企业微信中创建的接收告警的部门【告警机器人】的部门ID
    agent_id: '1000002'     # 企业微信中创建的应用的ID
    api_secret: 'Buhe4HSBhBIGr9Rx2j_OIaQRGqmu7e_zEiVlk_GdyMc'      # 企业微信中，应用的Secret

上面是企业微信相关配置，templates:是告警模板配置位置，在/Users/dengqu/Downloads/alertmanager-0.23.0-rc.0.darwin-amd64/template目录下，可以新建一个wechat.tmpl告警模板

{{ define "grafana.default.message" }}{{ range .Alerts }}
{{ .StartsAt.Format "2006-01-02 15:03:04" }}
{{ range .Annotations.SortedPairs }}{{ .Name }} = {{ .Value }}
{{ end }}{{ end }}{{ end }}
​
{{ define "wechat.default.message" }}
{{ if eq .Status "firing"}}[Warning]:{{ template "grafana.default.message" . }}{{ end }}
{{ if eq .Status "resolved" }}[Resolved]:{{ template "grafana.default.message" . }}{{ end }}
{{ end }}

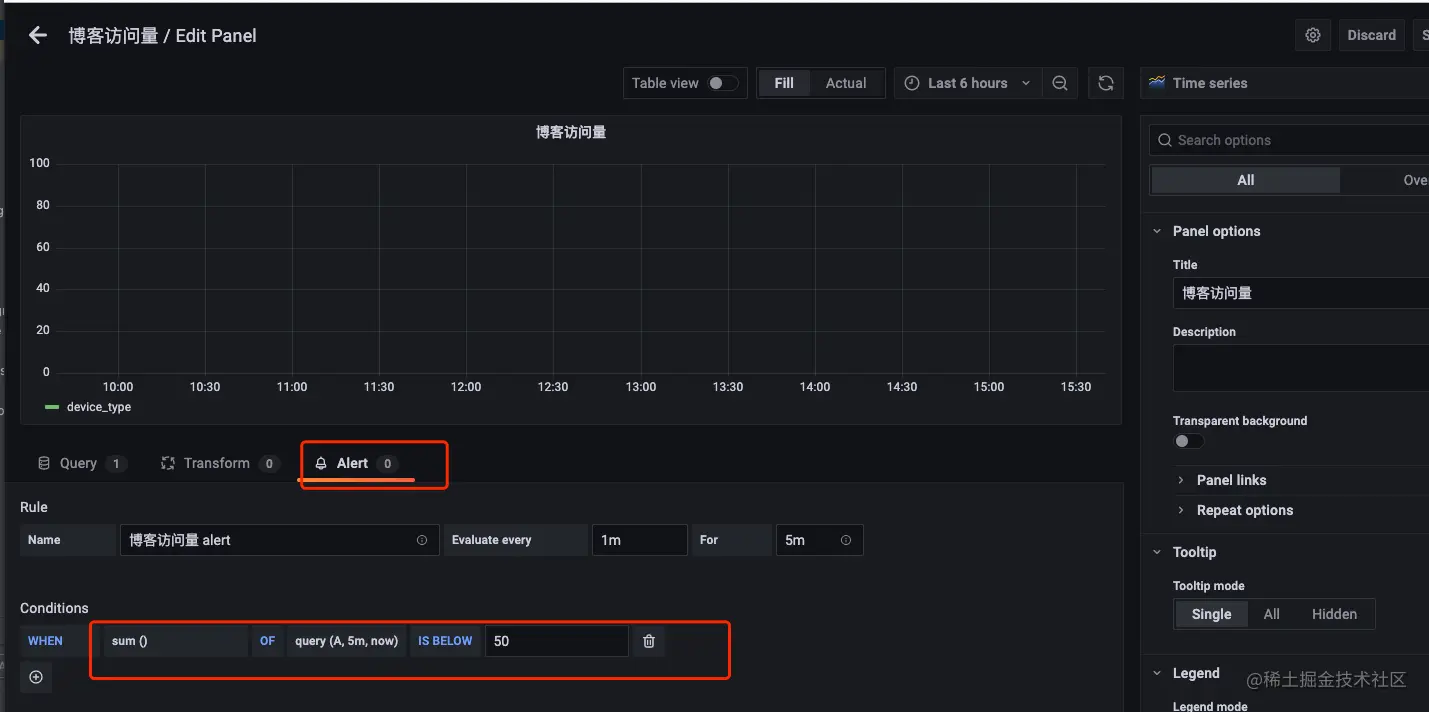

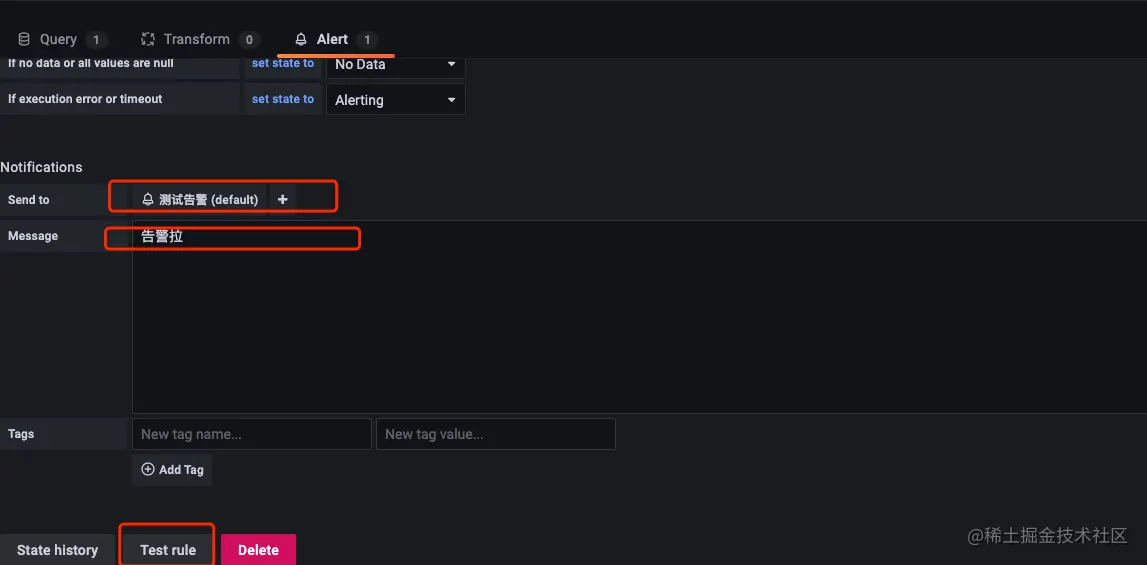

重启Prometheus Alertmanager服务就行，至此告警服务已经搭建完成，Grafana已经配置了对接Prometheus Alertmanager告警了，下面进行对想要监控的指标进行配置，首先进入指标面板编辑页面，选择Alert,配置Rule,例如配置一个我的博客访问量低于50的时候告警 企业微信20210816-154352.png 然后选择刚才通知的渠道，设置message，然后Test rule

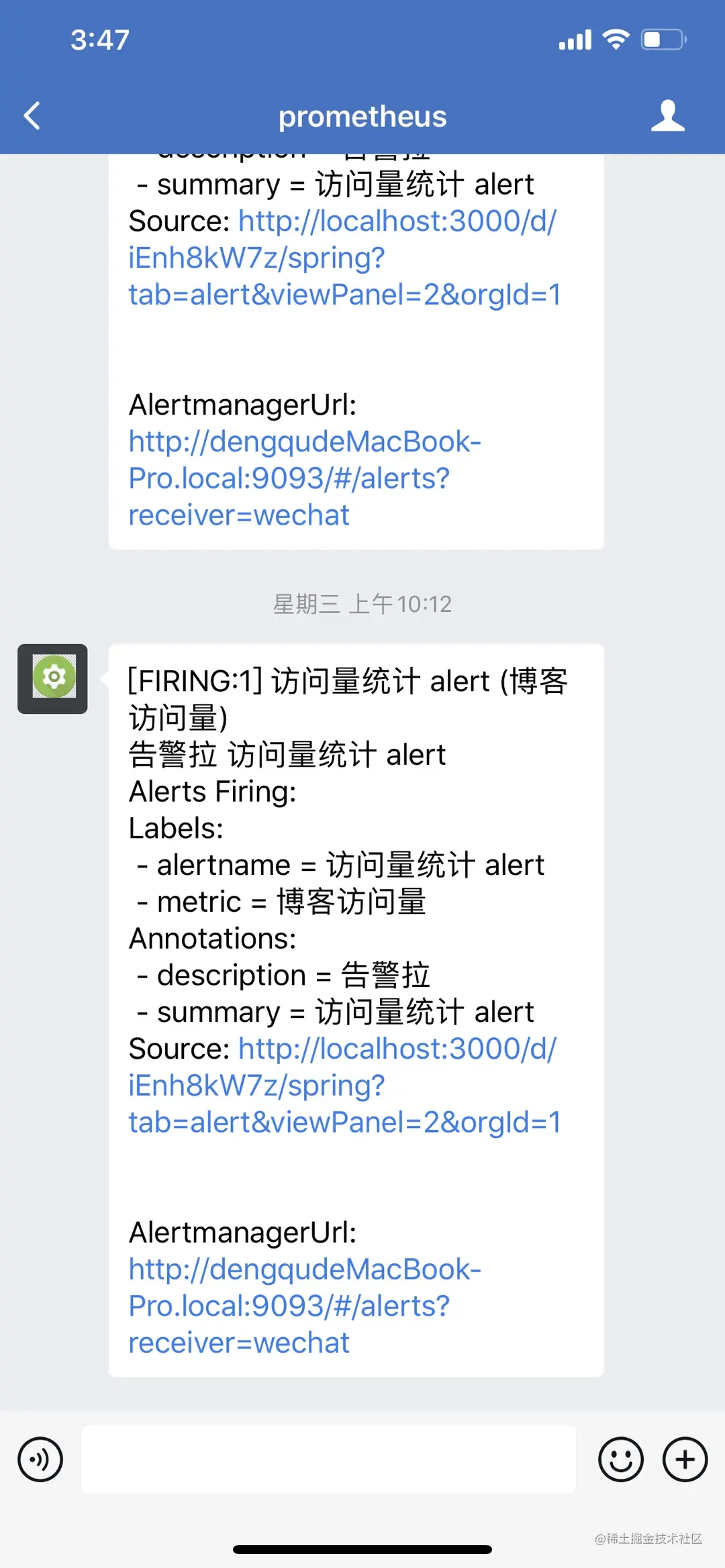

当告警触发的时候便会收到企业微信通知了


告警这块只简单描述一下，更新详细配置可以自行google一下，导致整个APM平台便形成了一个闭环 到此整个APM系列就结束了，当然客户端采集使用的是腾讯开源框架Matrix框架，有兴趣也可以阅读一下相关源码
