引子

我们知道一张图片，就算很小，像素点也有成千上百个。

但是我们传入WebGL的顶点的个数，一般没这么多。

比如，用我们上次课的办法，画一个正方形的话，也就传入了12个点而已。(如果认为是四个点的，可以回到上次课先看一下，再品尝本次课的内容)

那么，如果我们需要将这个正方形填充一个图片，该怎么办呢。

我们总不能，一个像素点，就准备一个顶点吧，这样还不炸了。

所以说，还是要回顾一下WebGL画三角形的原理：

• 1. 将三角形的三个点定好位置
• 2. 将三个点根据传入的颜色，或者根据shader中的颜色，将点画出来
• 3. 插值(重点就是这一句)

插值深入讲解

两点插值

什么叫两点插值？也就是说，现在有两个点: $A (x_A, y_A)$ 和$B(x_B, y_B)$。

点A的颜色用RGB来表示就是(1,1,1), 也就是纯白色。

点B的颜色用RGB来表示就是(0,0,0), 也就是纯黑色。

问题来了，将AB连接起来，问AB线段上任意一点的颜色是什么?

我们用我们朴素的感觉去得出结论：

近朱者赤近墨者黑, 也就是 近A者白 近B者黑

具体的式子就不列出来了，等到用到的时候，再列。

三点插值

这个就要稍微花点时间来说说了。假设有三个点: ABC，颜色分别是:红 绿 蓝。

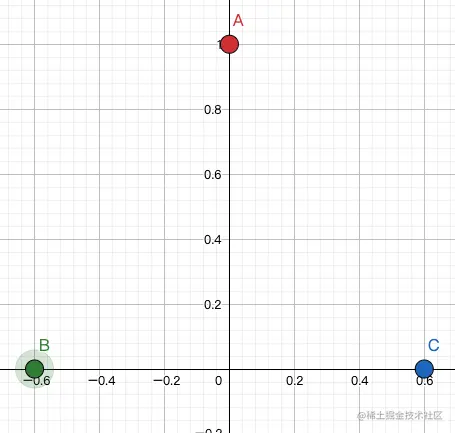

就像下图这样：

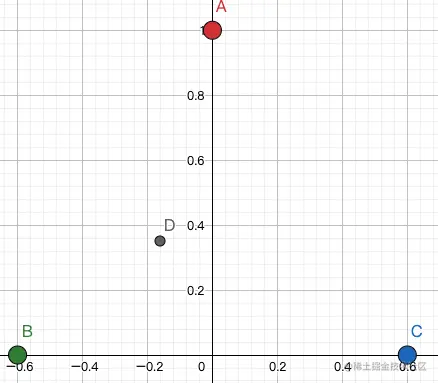

好了，那么这三个点，组成的三角形内部，任意一点，比如说吧，我们搞一个点D出来，那么这个点D，如果用插值的话，应该是什么颜色呢?

先给出一个比较有意思的结论：

如果ABC三个点的坐标分别是

$\left(\begin{array}{cc} x_A\\ y_A\end{array}\right) \left(\begin{array}{cc} x_B\\ y_B\end{array}\right) \left(\begin{array}{cc} x_C\\ y_C\end{array}\right)$

如果 D 点的坐标

$\left(\begin{array}{cc} x_D\\ y_D\end{array}\right) = a * \left(\begin{array}{cc} x_A\\ y_A\end{array}\right) + b * \left(\begin{array}{cc} x_B\\ y_B\end{array}\right)+ c * \left(\begin{array}{cc} x_C\\ y_C\end{array}\right)$ (式1)

那么 D 点的颜色

$D_颜 = a * A_颜 + b * B_颜 + c * C_颜$ (式2)

也就是说：我们找到 三个数 a b c。如果这三个数能够将ABC的坐标组合成D点的坐标，那么D点的颜色，也就是这三个数将ABC的颜色进行组合。

用矩阵来表达一下 式1, 也就是D点坐标的得出：

$\left(\begin{array}{cc} x_D\\ y_D\end{array}\right) = \left(\begin{array}{ccc} x_A&x_B&x_C\\ y_A&y_B&y_C\end{array}\right) * \left(\begin{array}{cc} a\\ b \\c \end{array}\right)$

用矩阵来表达一下 式2，也就是D点颜色的得出：

$\left(\begin{array}{cc} R_D\\ G_D\\ B_D\end{array}\right) = \left(\begin{array}{ccc} R_A&R_B&R_C\\ G_A&G_B&G_C\\ B_A&B_B&B_C\end{array}\right) * \left(\begin{array}{cc} a\\ b \\c \end{array}\right)$

从形式上来讲，但凡是ABC三个点拥有的东西，不管你是坐标，还是颜色，还是别的什么东西，全部都可以用abc这三个数进行组合。

• 1. 举一个例子, 温度：

ABC三个点的温度分别是 1℃， 30℃， 50 ℃。已知D点坐标：

$\left(\begin{array}{cc} x_D\\ y_D\end{array}\right) = \left(\begin{array}{ccc} x_A&x_B&x_C\\ y_A&y_B&y_C\end{array}\right) * \left(\begin{array}{cc} a\\ b \\c \end{array}\right)$

问：如果用插值算法的话，那么D点的温度应该是多少？

答：我们用abc三个数进行组合。

$\left(\begin{array}{cc} 温度_D\end{array}\right) = \left(\begin{array}{ccc} 温度_A&温度_B&温度_C\end{array}\right) * \left(\begin{array}{cc} a\\ b \\c \end{array}\right) = a * 1 + b * 30 + c * 50$

采样信息：UV

要知道，我们本次课的目的，并不是简单的合成一个颜色。

而是要在中间填充一个图片。

这势必要增加一个步骤，就是我们传入WebGL的点，到底跟图片本身是怎么对应的。

我们知道一个图片，就是一个 width * height 的矩形区域。

我们把这个矩形区域的

• 左下角看做原点(0,0)

• 右上角看做(1,1)的话

那么中间任意一个地方，都有一个坐标，我们把这个坐标写成(u, v)。

例如，

• 图片中心的 (u, v) = (0.5, 0.5)
• 左上角的 (u, v) = (0, 1)
• 右下角的 (u, v) = (1, 0)

也就是说，任意一个(u,v)都能够在一个图片上，找到一个位置，而这个位置肯定有图片本身的RGB颜色信息。

我们就是这样来指定一个坐标点的图片信息的，这个信息就是UV信息。

例如，A 点的(u,v) = (0,0), 那么，A点采样的时候，就是在图片的左下角进行采样。

例如，B 点的(u,v) = (0,1), 那么，B点采样的时候，就是在图片的左上角进行采样。

例如，C 点的(u,v) = (1,1), 那么，C点采样的时候，就是在图片的右上角进行采样。

那么假如 有一点D，D点的坐标：

$\left(\begin{array}{cc} x_D\\ y_D\end{array}\right) = \left(\begin{array}{ccc} x_A&x_B&x_C\\ y_A&y_B&y_C\end{array}\right) * \left(\begin{array}{cc} a\\ b \\c \end{array}\right)$

那么D点的(u,v)是多少呢？根据上面一小节，三个数插值的算法得出：

$\left(\begin{array}{cc} U_D\\ V_D\end{array}\right) = \left(\begin{array}{ccc} U_A&U_B&U_C\\ V_A&V_B&V_C\end{array}\right) * \left(\begin{array}{cc} a\\ b \\c \end{array}\right)$

好了，现在D点的(u,v)出来了，那么相应的，D点也可以在图片上，找到一个点，进而进行采样了。

结论

WebGL画三角形的时候，如果我们同时提供了图片和坐标点的UV信息，那么一个三角形中其他的点的UV信息，就是可以插值出来，有了UV信息之后，就可以在图片上进行采样了，然后，三角形内部就可以被图片上采样到的颜色进行填充了。

---

---

---
