承接上文，这篇文章让我们继续分析dyld的加载
3.3 mapSharedCache加载共享缓存
共享缓存专门缓存系统动态库，如：UIKit、Foundation等。（自己的库、三方库不行）
mapSharedCache真正调用的是loadDyldCache：
static void mapSharedCache(uintptr_t mainExecutableSlide)
{
……
//真正调用的是loadDyldCache
loadDyldCache(opts, &sSharedCacheLoadInfo);
……
}
3.3.1 loadDyldCache
bool loadDyldCache(const SharedCacheOptions& options, SharedCacheLoadInfo* results)
{
results->loadAddress = 0;
results->slide = 0;
results->errorMessage = nullptr;
#if TARGET_OS_SIMULATOR
// simulator only supports mmap()ing cache privately into process
return mapCachePrivate(options, results);
#else
if ( options.forcePrivate ) {
// mmap cache into this process only
//仅加载到当前进程
return mapCachePrivate(options, results);
}
else {
// fast path: when cache is already mapped into shared region
bool hasError = false;
//已经加载不进行任何处理
if ( reuseExistingCache(options, results) ) {
hasError = (results->errorMessage != nullptr);
} else {
// slow path: this is first process to load cache
//当前进程第一次加载
hasError = mapCacheSystemWide(options, results);
}
return hasError;
}
#endif
}
loadDyldCache有3个逻辑:
1.仅加载到当前进程调用mapCachePrivate。不放入共享缓存，仅自己使用。
2.已经加载过不进行任何处理。
3.当前进程第一次加载调用mapCacheSystemWide
动态库的共享缓存在整个应用的启动过程中是最先被加载的。
3.4 instantiateFromLoadedImage 实例化主程序（创建image）
static ImageLoaderMachO* instantiateFromLoadedImage(const macho_header* mh, uintptr_t slide, const char* path)
{
//实例化image
ImageLoader* image = ImageLoaderMachO::instantiateMainExecutable(mh, slide, path, gLinkContext);
//将image添加到all Images中
addImage(image);
return (ImageLoaderMachO*)image;
// throw "main executable not a known format";
}
- 传入主程序的
Header、ASLR、path实例化主程序生成image。 - 将
image加入all images中。
实际上实例化真正调用的是ImageLoaderMachO::instantiateMainExecutable：
// create image for main executable
ImageLoader* ImageLoaderMachO::instantiateMainExecutable(const macho_header* mh, uintptr_t slide, const char* path, const LinkContext& context)
{
bool compressed;
unsigned int segCount;
unsigned int libCount;
const linkedit_data_command* codeSigCmd;
const encryption_info_command* encryptCmd;
//获取Load Commands
sniffLoadCommands(mh, path, false, &compressed, &segCount, &libCount, context, &codeSigCmd, &encryptCmd);
// instantiate concrete class based on content of load commands
//根据 compressed 确定用哪个子类进行加载image，ImageLoader是个抽象类，根据值选择对应的子类实例化image。
if ( compressed )
return ImageLoaderMachOCompressed::instantiateMainExecutable(mh, slide, path, segCount, libCount, context);
else
#if SUPPORT_CLASSIC_MACHO
return ImageLoaderMachOClassic::instantiateMainExecutable(mh, slide, path, segCount, libCount, context);
#else
throw "missing LC_DYLD_INFO load command";
#endif
}
- 调用
sniffLoadCommands生成相关信息，比如compressed。 - 根据
compressed确定用哪个子类进行加载image，ImageLoader是个抽象类，根据值选择对应的子类实例化主程序。 sniffLoadCommands
void ImageLoaderMachO::sniffLoadCommands(const macho_header* mh, const char* path, bool inCache, bool* compressed,
unsigned int* segCount, unsigned int* libCount, const LinkContext& context,
const linkedit_data_command** codeSigCmd,
const encryption_info_command** encryptCmd)
{
//根据LC_DYLIB_INFO 和 LC_DYLD_INFO_ONLY 来获取的
*compressed = false;
//segment数量
*segCount = 0;
//lib数量
*libCount = 0;
//代码签名和加密
*codeSigCmd = NULL;
*encryptCmd = NULL;
……
// fSegmentsArrayCount is only 8-bits
//segCount 最多 256 个
if ( *segCount > 255 )
dyld::throwf("malformed mach-o image: more than 255 segments in %s", path);
// fSegmentsArrayCount is only 8-bits
//libCount最多 4096 个
if ( *libCount > 4095 )
dyld::throwf("malformed mach-o image: more than 4095 dependent libraries in %s", path);
if ( needsAddedLibSystemDepency(*libCount, mh) )
*libCount = 1;
// dylibs that use LC_DYLD_CHAINED_FIXUPS have that load command removed when put in the dyld cache
if ( !*compressed && (mh->flags & MH_DYLIB_IN_CACHE) )
*compressed = true;
}
compressed是根据LC_DYLIB_INFO和LC_DYLD_INFO_ONLY来获取的。segCount最多256个。libCount最多4096个。
3.5 loadInsertedDylib 插入&加载动态库
static void loadInsertedDylib(const char* path)
{
unsigned cacheIndex;
try {
……
//调用load，加载动态库的真正函数
load(path, context, cacheIndex);
}
……
}
- 根据上下文初始化配置调用
load加载动态库。
3.6 ImageLoader::link链接主程序/动态库
void link(ImageLoader* image, bool forceLazysBound, bool neverUnload, const ImageLoader::RPathChain& loaderRPaths, unsigned cacheIndex)
{
// add to list of known images. This did not happen at creation time for bundles
if ( image->isBundle() && !image->isLinked() )
addImage(image);
// we detect root images as those not linked in yet
if ( !image->isLinked() )
addRootImage(image);
// process images
try {
const char* path = image->getPath();
#if SUPPORT_ACCELERATE_TABLES
if ( image == sAllCacheImagesProxy )
path = sAllCacheImagesProxy->getIndexedPath(cacheIndex);
#endif
//最终会调用到image的link
image->link(gLinkContext, forceLazysBound, false, neverUnload, loaderRPaths, path);
}
}
link最终调用的是ImageLoader::link。 ImageLoader::link
void ImageLoader::link(const LinkContext& context, bool forceLazysBound, bool preflightOnly, bool neverUnload, const RPathChain& loaderRPaths, const char* imagePath)
{
// clear error strings
(*context.setErrorStrings)(0, NULL, NULL, NULL);
//起始时间。用于记录时间间隔
uint64_t t0 = mach_absolute_time();
//递归加载主程序依赖的库，完成之后发通知。
this->recursiveLoadLibraries(context, preflightOnly, loaderRPaths, imagePath);
context.notifyBatch(dyld_image_state_dependents_mapped, preflightOnly);
……
uint64_t t1 = mach_absolute_time();
context.clearAllDepths();
this->updateDepth(context.imageCount());
__block uint64_t t2, t3, t4, t5;
{
dyld3::ScopedTimer(DBG_DYLD_TIMING_APPLY_FIXUPS, 0, 0, 0);
t2 = mach_absolute_time();
//Rebase修正ASLR
this->recursiveRebaseWithAccounting(context);
context.notifyBatch(dyld_image_state_rebased, false);
t3 = mach_absolute_time();
if ( !context.linkingMainExecutable )
//绑定NoLazy符号
this->recursiveBindWithAccounting(context, forceLazysBound, neverUnload);
t4 = mach_absolute_time();
if ( !context.linkingMainExecutable )
//绑定弱符号
this->weakBind(context);
t5 = mach_absolute_time();
}
// interpose any dynamically loaded images
if ( !context.linkingMainExecutable && (fgInterposingTuples.size() != 0) ) {
dyld3::ScopedTimer timer(DBG_DYLD_TIMING_APPLY_INTERPOSING, 0, 0, 0);
//递归应用插入的动态库
this->recursiveApplyInterposing(context);
}
// now that all fixups are done, make __DATA_CONST segments read-only
if ( !context.linkingMainExecutable )
this->recursiveMakeDataReadOnly(context);
if ( !context.linkingMainExecutable )
context.notifyBatch(dyld_image_state_bound, false);
uint64_t t6 = mach_absolute_time();
if ( context.registerDOFs != NULL ) {
std::vector<DOFInfo> dofs;
this->recursiveGetDOFSections(context, dofs);
//注册
context.registerDOFs(dofs);
}
//计算结束时间.
uint64_t t7 = mach_absolute_time();
// clear error strings
//配置环境变量，就可以看到dyld应用加载的时长。
(*context.setErrorStrings)(0, NULL, NULL, NULL);
fgTotalLoadLibrariesTime += t1 - t0;
fgTotalRebaseTime += t3 - t2;
fgTotalBindTime += t4 - t3;
fgTotalWeakBindTime += t5 - t4;
fgTotalDOF += t7 - t6;
// done with initial dylib loads
fgNextPIEDylibAddress = 0;
}
- 修正
ASLR。 - 绑定
NoLazy符号。 - 绑定弱符号。
- 注册。
- 记录时间，可以通过配置看到
dyld应用加载时长。
3.7 initializeMainExecutable 初始化主程序
void initializeMainExecutable()
{
// record that we've reached this step
gLinkContext.startedInitializingMainExecutable = true;
// run initialzers for any inserted dylibs
//拿到所有的镜像文件
ImageLoader::InitializerTimingList initializerTimes[allImagesCount()];
initializerTimes[0].count = 0;
const size_t rootCount = sImageRoots.size();
if ( rootCount > 1 ) {
//从1开始到最后。（第0个为主程序）
for(size_t i=1; i < rootCount; ++i) {
//image初始化，调用 +load 和 构造函数
sImageRoots[i]->runInitializers(gLinkContext, initializerTimes[0]);
}
}
// run initializers for main executable and everything it brings up
//调用主程序初始化
sMainExecutable->runInitializers(gLinkContext, initializerTimes[0]);
// register cxa_atexit() handler to run static terminators in all loaded images when this process exits
if ( gLibSystemHelpers != NULL )
(*gLibSystemHelpers->cxa_atexit)(&runAllStaticTerminators, NULL, NULL);
// dump info if requested
if ( sEnv.DYLD_PRINT_STATISTICS )
ImageLoader::printStatistics((unsigned int)allImagesCount(), initializerTimes[0]);
if ( sEnv.DYLD_PRINT_STATISTICS_DETAILS )
ImageLoaderMachO::printStatisticsDetails((unsigned int)allImagesCount(), initializerTimes[0]);
}
- 初始化
images，下标从1开始，然后再初始化主程序（下标0）runInitializers。 - 可以配置环境变量
DYLD_PRINT_STATISTICS和DYLD_PRINT_STATISTICS_DETAILS打印相关信息。 dyld ImageLoader::runInitializers(ImageLoader.cpp)
void ImageLoader::runInitializers(const LinkContext& context, InitializerTimingList& timingInfo)
{
uint64_t t1 = mach_absolute_time();
mach_port_t thisThread = mach_thread_self();
ImageLoader::UninitedUpwards up;
up.count = 1;
up.imagesAndPaths[0] = { this, this->getPath() };
//加工初始化
processInitializers(context, thisThread, timingInfo, up);
context.notifyBatch(dyld_image_state_initialized, false);
mach_port_deallocate(mach_task_self(), thisThread);
uint64_t t2 = mach_absolute_time();
fgTotalInitTime += (t2 - t1);
}
up.count值设置为1然后调用processInitializers。 ImageLoader::processInitializers
void ImageLoader::processInitializers(const LinkContext& context, mach_port_t thisThread,
InitializerTimingList& timingInfo, ImageLoader::UninitedUpwards& images)
{
uint32_t maxImageCount = context.imageCount()+2;
ImageLoader::UninitedUpwards upsBuffer[maxImageCount];
ImageLoader::UninitedUpwards& ups = upsBuffer[0];
ups.count = 0;
for (uintptr_t i=0; i < images.count; ++i) {
//递归初始化
images.imagesAndPaths[i].first->recursiveInitialization(context, thisThread, images.imagesAndPaths[i].second, timingInfo, ups);
}
// If any upward dependencies remain, init them.
if ( ups.count > 0 )
processInitializers(context, thisThread, timingInfo, ups);
}
- 最终调用了
recursiveInitialization。、 ImageLoader::recursiveInitialization(ImageLoader.cpp)
void ImageLoader::recursiveInitialization(const LinkContext& context, mach_port_t this_thread, const char* pathToInitialize,
InitializerTimingList& timingInfo, UninitedUpwards& uninitUps)
{
……
if ( fState < dyld_image_state_dependents_initialized-1 ) {
uint8_t oldState = fState;
// break cycles
fState = dyld_image_state_dependents_initialized-1;
try {
// initialize lower level libraries first
//先初始化下级lib
for(unsigned int i=0; i < libraryCount(); ++i) {
ImageLoader* dependentImage = libImage(i);
if ( dependentImage != NULL ) {
……
else if ( dependentImage->fDepth >= fDepth ) {
//依赖文件递归初始化
dependentImage->recursiveInitialization(context, this_thread, libPath(i), timingInfo, uninitUps);
}
}
}
……
fState = dyld_image_state_dependents_initialized;
oldState = fState;
//这里调用传递的状态是dyld_image_state_dependents_initialized，image传递的是自己。也就是最后调用了自己的+load。从libobjc.A.dylib开始调用。
context.notifySingle(dyld_image_state_dependents_initialized, this, &timingInfo);
// initialize this image

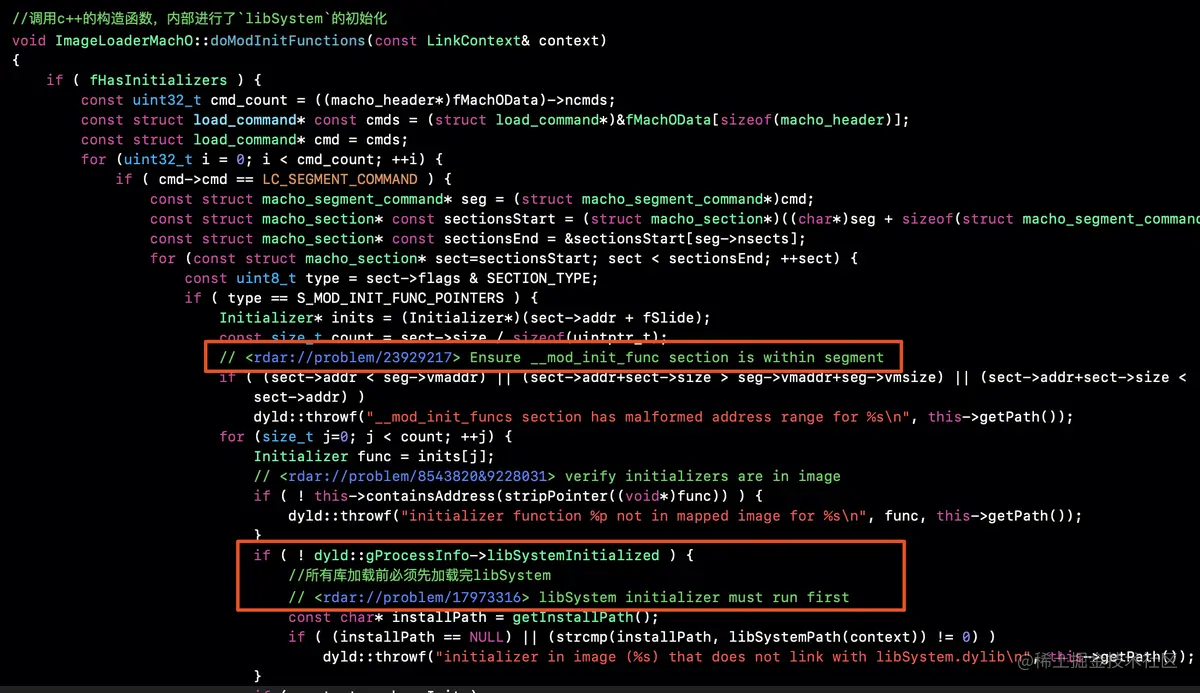

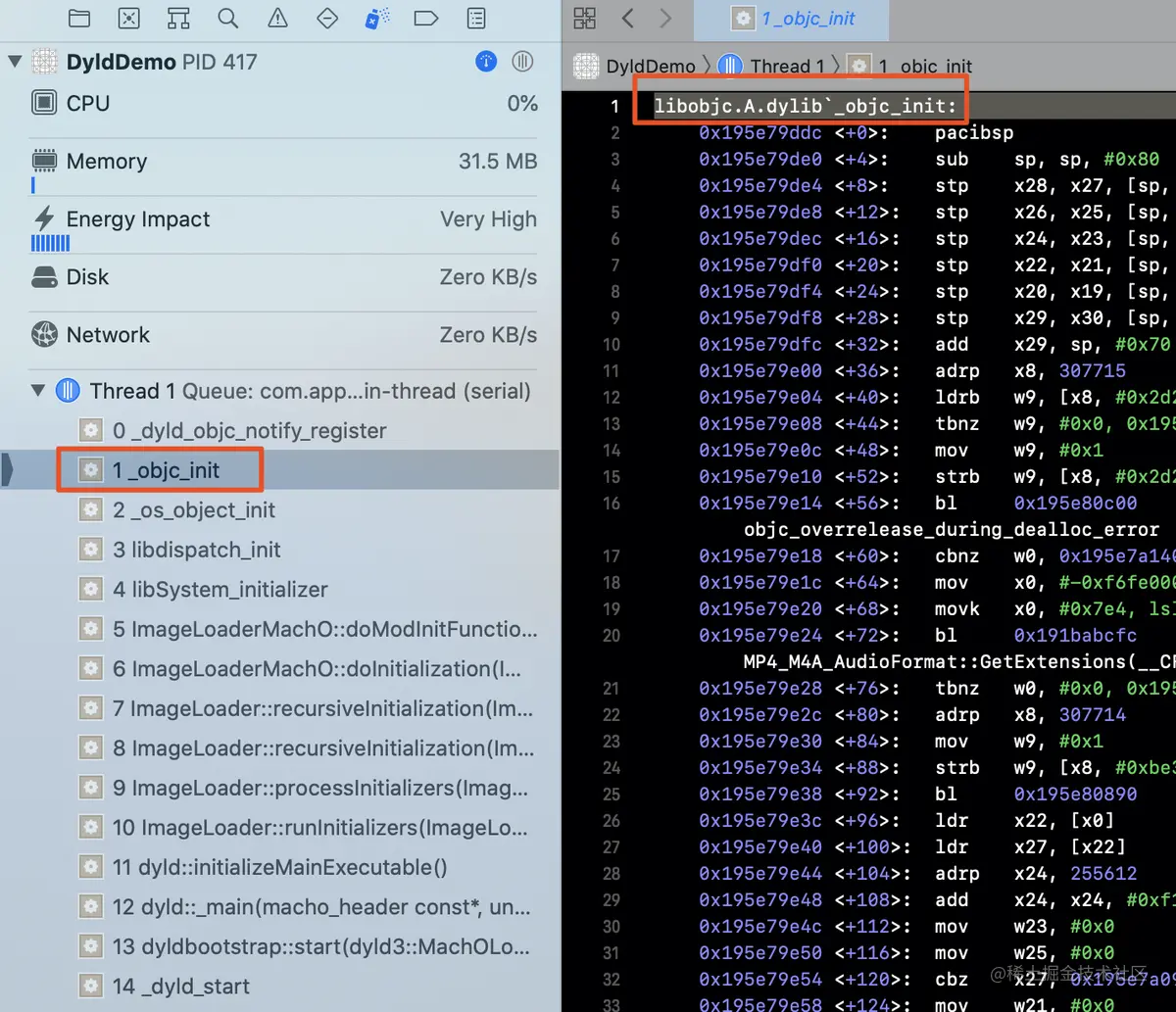

//初始化镜像文件，调用c++构造函数。libSystem的libSystem_initializer就是在这里调用的。会调用到objc_init中。_dyld_objc_notify_register 中会调用自身的+load方法，然后c++构造函数。
//1.调用libSystem_initializer->objc_init 注册回调。
//2._dyld_objc_notify_register中调用 map_images，load_images，这里是首先初始化一些系统库，调用系统库的load_images。比如libdispatch.dylib，libsystem_featureflags.dylib，libsystem_trace.dylib，libxpc.dylib。
//3.自身的c++构造函数
bool hasInitializers = this->doInitialization(context);
// let anyone know we finished initializing this image
fState = dyld_image_state_initialized;
oldState = fState;
//这里调用不到+load方法。 notifySingle内部fState==dyld_image_state_dependents_initialized 才调用+load。
context.notifySingle(dyld_image_state_initialized, this, NULL);
……
}
……
}
recursiveSpinUnLock();
}
- 整个过程是一个递归的过程，先调用依赖库的，再调用自己的。
- 调用
notifySingle最终调用到了objc中所有的+ load方法。这里第一个notifySingle调用的是+load方法，第二个notifySingle由于参数是dyld_image_state_initialized不会调用到+load方法。这里的dyld_image_state_dependents_initialized意思是依赖文件初始化完毕了，可以初始化自己了。 - 调用
doInitialization最终调用了c++的系统构造函数。先调用的是libSystem_initializer -> objc_init进行注册回调。在回调中调用了map_images、load_images(+load)。这里的load_images是调用一些加载一些系统库，比如：libdispatch.dylib，libsystem_featureflags.dylib，libsystem_trace.dylib，libxpc.dylib。c++系统构造函数

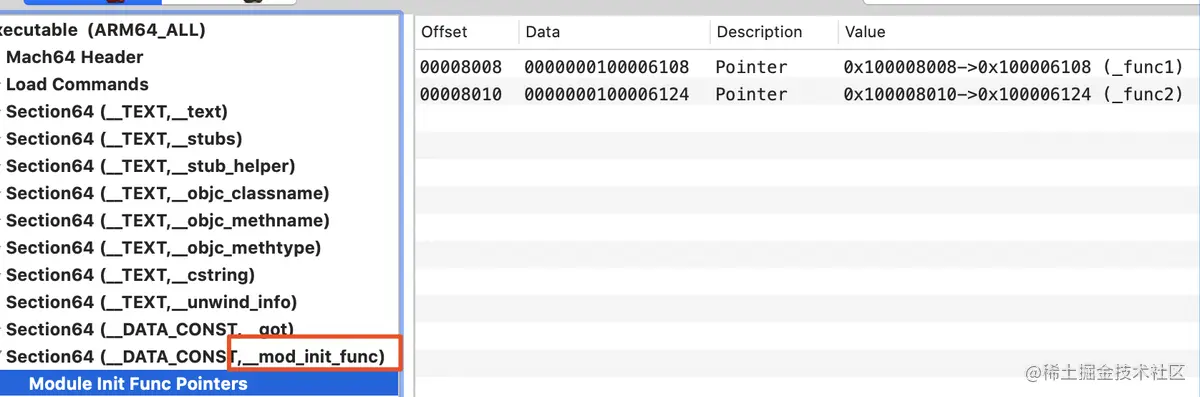

__attribute__((constructor)) void func() {
printf("\n ---func--- \n");
}
⚠️这里也就说明了对于同一个image而言，+ load方法是比c++构造函数更早调用的。
dyld::notifySingle（dyld2.cpp）

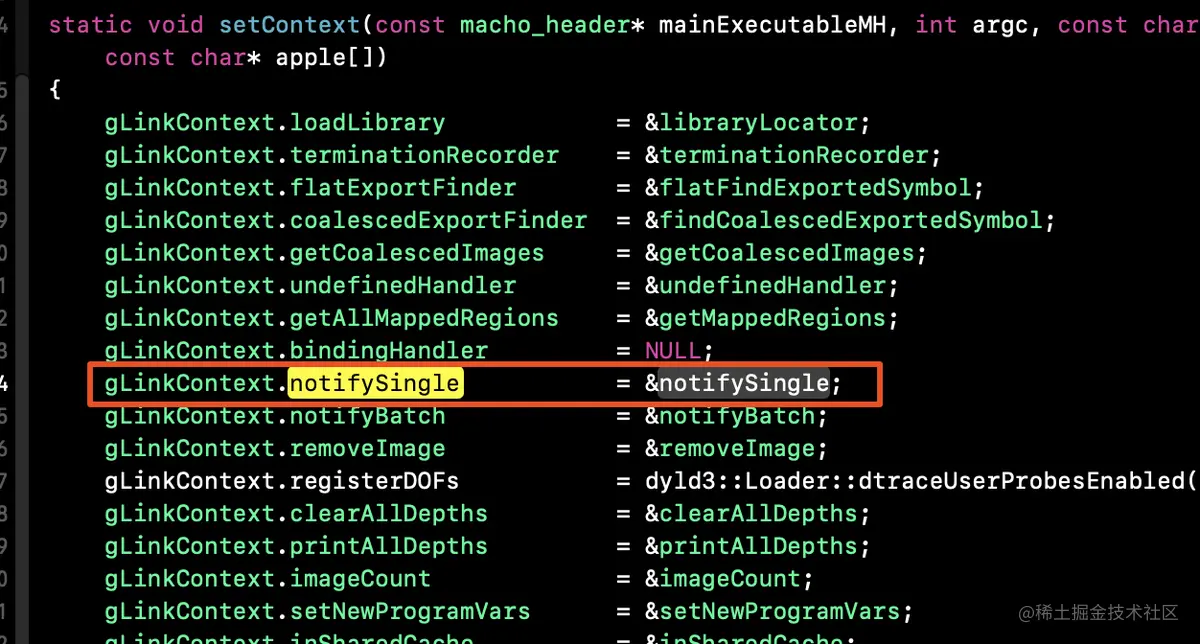

notifySingle对应一个函数，在setContext的时候赋值：
//调用到objc里面去
static void notifySingle(dyld_image_states state, const ImageLoader* image, ImageLoader::InitializerTimingList* timingInfo)
{
……
if ( (state == dyld_image_state_dependents_initialized) && (sNotifyObjCInit != NULL) && image->notifyObjC() ) {
uint64_t t0 = mach_absolute_time();
dyld3::ScopedTimer timer(DBG_DYLD_TIMING_OBJC_INIT, (uint64_t)image->machHeader(), 0, 0);
//回调指针 sNotifyObjCInit 是在 registerObjCNotifiers 中赋值的。这里执行会跑到objc的load_images中
(*sNotifyObjCInit)(image->getRealPath(), image->machHeader());
uint64_t t1 = mach_absolute_time();
uint64_t t2 = mach_absolute_time();
uint64_t timeInObjC = t1-t0;
uint64_t emptyTime = (t2-t1)*100;
if ( (timeInObjC > emptyTime) && (timingInfo != NULL) ) {
timingInfo->addTime(image->getShortName(), timeInObjC);
}
}
……
}
notifySingle中找不到load image的调用（从堆栈信息中可以看到notifySingle之后是load image）。- 这个函数执行一个回调
sNotifyObjCInit，条件是state为dyld_image_state_dependents_initialized。
搜索下回调sNotifyObjCInit的赋值操作，发现是在registerObjCNotifiers中赋值的
registerObjCNotifiers
//谁调用的 registerObjCNotifiers ？ _dyld_objc_notify_register。这里赋值了三个参数 _dyld_objc_notify_mapped，_dyld_objc_notify_init，_dyld_objc_notify_unmapped
void registerObjCNotifiers(_dyld_objc_notify_mapped mapped, _dyld_objc_notify_init init, _dyld_objc_notify_unmapped unmapped)
{
// record functions to call
//第一个参数 map_images
sNotifyObjCMapped = mapped;
//第二个参数 load_images
sNotifyObjCInit = init;
//第三个参数 unmap_image
sNotifyObjCUnmapped = unmapped;
// call 'mapped' function with all images mapped so far
try {
//赋值后马上回调 map_images
notifyBatchPartial(dyld_image_state_bound, true, NULL, false, true);
}
catch (const char* msg) {
// ignore request to abort during registration
}
// <rdar://problem/32209809> call 'init' function on all images already init'ed (below libSystem)
for (std::vector<ImageLoader*>::iterator it=sAllImages.begin(); it != sAllImages.end(); it++) {
ImageLoader* image = *it;
if ( (image->getState() == dyld_image_state_initialized) && image->notifyObjC() ) {
dyld3::ScopedTimer timer(DBG_DYLD_TIMING_OBJC_INIT, (uint64_t)image->machHeader(), 0, 0);
//调用一些系统库的 load_images。
(*sNotifyObjCInit)(image->getRealPath(), image->machHeader());
}
}
}
registerObjCNotifiers赋值来自于第二个参数_dyld_objc_notify_init。- 赋值后里面调用了
notifyBatchPartial（内部调用了sNotifyObjCMapped）。 - 循环调用
load_images，这里调用的是依赖的系统库的libdispatch.dylib，libsystem_featureflags.dylib，libsystem_trace.dylib，libxpc.dylib。
搜索发现是_dyld_objc_notify_register调用的registerObjCNotifiers。
_dyld_objc_notify_register（dyldAPIs.cpp）
//_objc_init中调用的。
//单个镜像文件的加载来到了这里->_dyld_objc_notify_register,打符号断点查看被objc-os.mm中 _objc_init 调用。
void _dyld_objc_notify_register(_dyld_objc_notify_mapped mapped,
_dyld_objc_notify_init init,
_dyld_objc_notify_unmapped unmapped)
{
dyld::registerObjCNotifiers(mapped, init, unmapped);
}
_dyld_objc_notify_register的调用者在dyld中找不到。 打符号断点_dyld_objc_notify_register排查调用情况:
可以看到是被
_objc_init调用的。
_objc_init的调用在objc-os.mm中，查看源码:
void _objc_init(void)
{
static bool initialized = false;
if (initialized) return;
initialized = true;
// fixme defer initialization until an objc-using image is found?
environ_init();
tls_init();
static_init();
runtime_init();
exception_init();
#if __OBJC2__
cache_t::init();
#endif
_imp_implementationWithBlock_init();
//_objc_init 调用dyldAPIs.cpp 中_dyld_objc_notify_register，第二个参数是load_images
_dyld_objc_notify_register(&map_images, load_images, unmap_image);
#if __OBJC2__
didCallDyldNotifyRegister = true;
#endif
}
- 证实是
_objc_init调用了_dyld_objc_notify_register。 - 第一个参数是
map_images，赋值给sNotifyObjCMapped。 - 第二个参数是
load_images，赋值给sNotifyObjCInit。 - 第三个参数是
unmap_image，赋值给sNotifyObjCUnmapped。
这三个参数将在后面详细介绍是如何与dyld进行交互的。
ImageLoaderMachO::doInitialization(ImageLoaderMachO.cpp)
bool ImageLoaderMachO::doInitialization(const LinkContext& context)
{
CRSetCrashLogMessage2(this->getPath());
// mach-o has -init and static initializers
doImageInit(context);
//加载c++构造函数
doModInitFunctions(context);
CRSetCrashLogMessage2(NULL);
return (fHasDashInit || fHasInitializers);
}
加上以下代码查看MachO文件：
__attribute__((constructor)) void func1() {
printf("\n ---func1--- \n");
}
__attribute__((constructor)) void func2() {
printf("\n ---func2--- \n");
}
会发现MachO中多了__mod_init_func
- 调用
doModInitFunctions函数加载c++构造函数(__attribute__((constructor))修饰的c函数)
ImageLoaderMachO::doModInitFunctions
- 内部是对
macho文件的一些读取操作。 - 会进行
__mod_init_funcsection的确认，与上面的验证符合。 - 加载前必须加载完
libSystem库。
