简介
本文主要讲解的是，通过控制图层，层级和大小来实现图层透视功能。
主要使用图层监听事件 prerender监听图层渲染之前，postrender监听图层渲染之后。
实现DEMO
初始化地图
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8" />
<meta http-equiv="X-UA-Compatible" content="IE=edge" />
<meta name="viewport" content="width=device-width, initial-scale=1.0" />
<title>Document</title>
</head>
<style type="text/css">
.map {
height: 500px;
width: 100%;
}
</style>
<link rel="stylesheet" href="https://cdn.jsdelivr.net/gh/openlayers/openlayers.github.io@master/en/v6.6.1/css/ol.css" />
<script src="https://cdn.jsdelivr.net/gh/openlayers/openlayers.github.io@master/en/v6.6.1/build/ol.js"></script>
<body>
<div id="map" class="map"></div>
</body>
<script>
// 图层
var roads = new ol.layer.Tile({
source: new ol.source.XYZ({
url: 'https://webrd01.is.autonavi.com/appmaptile?lang=zh_cn&size=1&scale=1&style=8&x={x}&y={y}&z={z}'
})
})
// 图层2
var imagery = new ol.layer.Tile({
source: new ol.source.XYZ({
url: 'http://map.geoq.cn/ArcGIS/rest/services/ChinaOnlineStreetPurplishBlue/MapServer/tile/{z}/{y}/{x}'
})
})
// 实例
const container = document.getElementById('map')
var map = new ol.Map({
target: container,
layers: [roads, imagery],
view: new ol.View({
center: ol.proj.fromLonLat([37.41, 8.82]),
zoom: 4
})
})
</script>
</html>

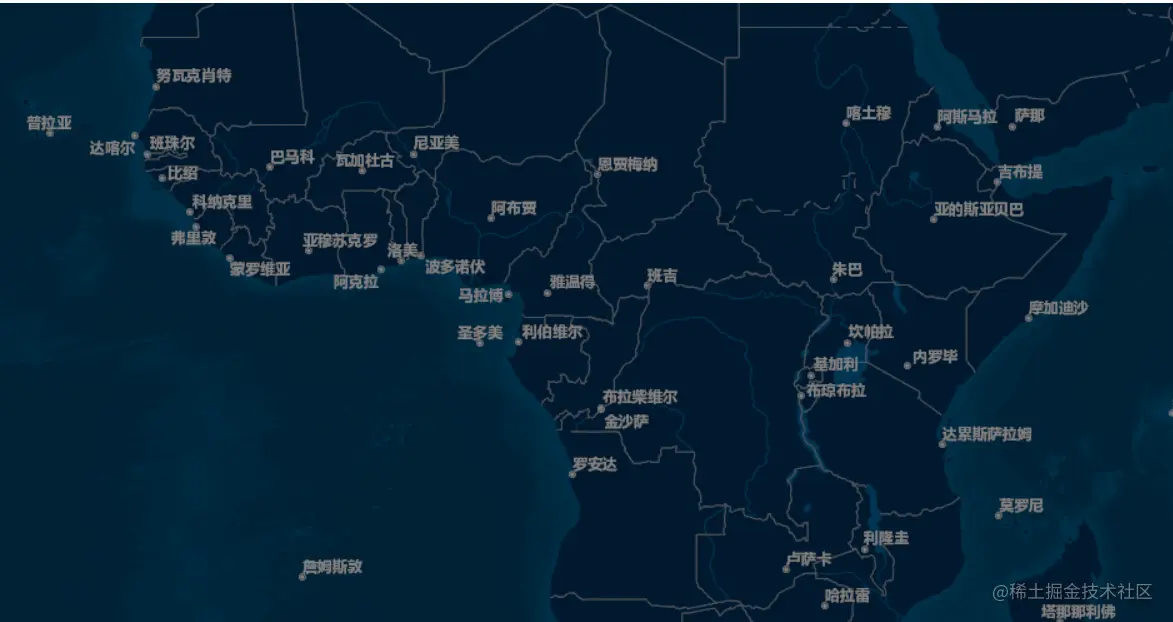

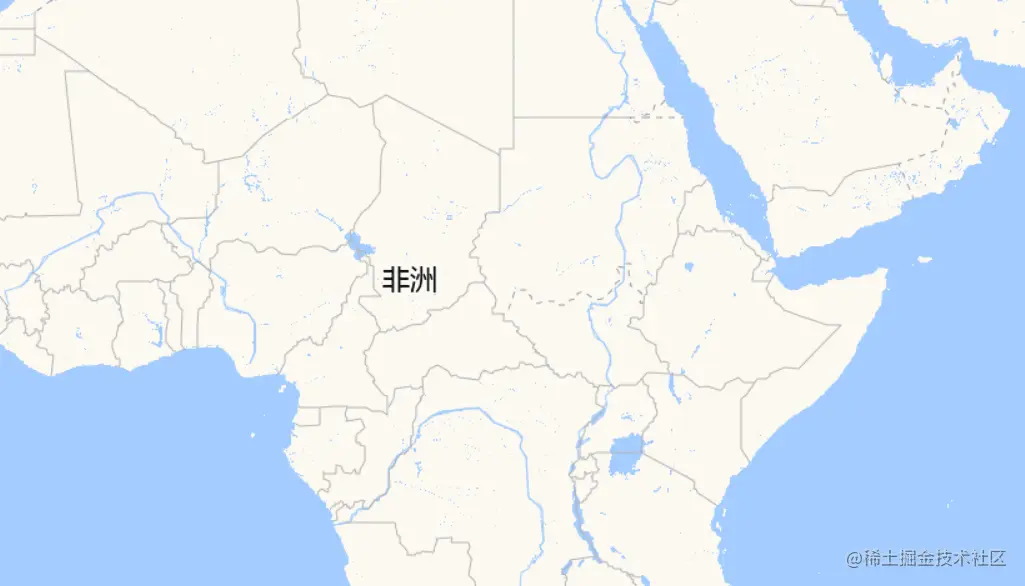

- 这里我们创建了两个图层，记住图层的默认层级都是后面添加的大于前面的层级。
- 要实现图层透视的效果，其实就是在基础图层上固定范围绘制上图层来达到效果。
获取鼠标在地图上的坐标位置
// 地图像素位置
let mousePosition = null
container.addEventListener('mousemove', function (event) {
// getEventPixel(event) 根据事件当前位置 返回地图像素位置。
mousePosition = map.getEventPixel(event)
// 重新渲染地图 render()
map.render()
})
container.addEventListener('mouseout', function () {
mousePosition = null
map.render()
})
- 创建全局变量（
mousePosition）实时保存鼠标地理位置。 - 通过监听容器的鼠标移入事件获取当前位置窗口位置，使用
getEventPixel()转换为地理位置。 - 监听容器的鼠标移出事件取消地理位置。
- 每次监听都需要重绘地图，用于透视图层内容的更新。
监听图层事件
// 半径
let radius = 75
// 图层渲染之前
imagery.on('prerender', function (event) {
const ctx = event.context
ctx.save() // 保存
ctx.beginPath()
if (mousePosition) {
ctx.arc(mousePosition[0], mousePosition[1], radius, 0, 2 * Math.PI)
ctx.lineWidth = (5 * radius) / radius
ctx.strokeStyle = 'rgba(0,0,0,0.5)'
ctx.stroke()
}
// 使用裁剪 只加载 圆内数据
ctx.clip()
})
// 图层渲染之后
imagery.on('postrender', function (event) {
const ctx = event.context
ctx.restore()
})

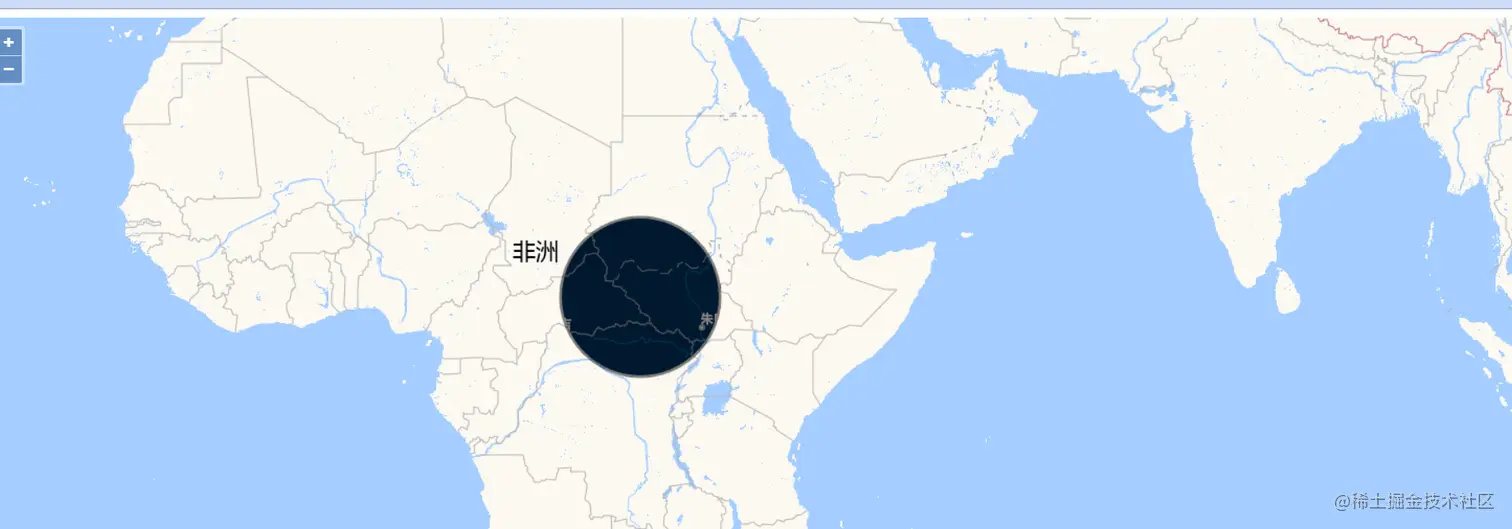

- 这里绘制的是圆形，你可以自定义其他图形。
- 通过图层事件
prerender图层渲染之前，在监听中返回的图层实例canvas。这里一定要先保存状态ctx.save()，通过mousePosition获取鼠标的坐标，随意绘制图形，使用clip()裁剪画布，只展示裁剪后的内容。 - 通过
postrender图层渲染之后。恢复保存的canvas内容展示。
附加功能
document.addEventListener('keydown', function (evt) {
console.log(100)
if (evt.keyCode === 38) {
console.log(1)
// 如果用户按下'↑'键，望远镜的半径增加5像素
radius = Math.min(radius + 5, 150)
map.render()
evt.preventDefault()
} else if (evt.keyCode === 40) {
// 如果用户按下'↓'键，望远镜的半径减少5像素
radius = Math.max(radius - 5, 25)
map.render()
evt.preventDefault()
}
})
- 监听全局键盘事件，修改我们绘制透视图层的形状。当然这里也要注意修改后也需要
map.render()重绘地图，展示最新效果。
