深入浅出 Flutter Framework 之 RenderObject

本文是『 深入浅出 Flutter Framework 』系列文章的第七篇。对 RenderObject 生命周期中几个关键节点:创建、布局、绘制等进行了简要分析。

本文同时发表于我的个人博客

本系列文章将深入 Flutter Framework 内部逐步去分析其核心概念和流程,主要包括:

Overview


可以说,RenderObject 在整个 Flutter Framework 中属于核心对象,其职责概括起来主要有三点: 『 Layout 』、『 Paint 』、『 Hit Testing 』。 然而,RenderObject 是抽象类,具体工作由子类去完成。

如上图,RenderSliverRenderBoxRenderView以及RenderAbstractViewport是在 Flutter Framework 中定义的4个子类:

  • RenderSliver,『 Sliver-Widget 』对应的 Base RenderObject;
  • RenderBox,除『 Sliver-Widget 』外几乎所有常见 Render-Widget 对应的 Base RenderObject;
  • RenderView,是一种特殊的 Render Object,是『 RenderObect Tree 』的根节点;
  • RenderAbstractViewport,主要用于『 Scroll-Widget 』。


如上图,概括了RenderObject中与 Layout、Paint 相关的主要属性与方法(也是本文将要讨论的主要内容)。 其中,用虚线框起来的是RenderObject子类需要重写的方法。 正如上面所说,RenderObject是抽象类,它即没有明确使用哪种坐标系 (Cartesian coordinates or Polar coordinates),也没有指定使用哪种排版算法 (width-in-height-out or constraint-in-size-out)。

RenderBox采用笛卡尔坐标系、排版算法是 constraint-in-size-out,即根据父节点传递的排版约束来计算 Size。

下面我们从RenderObject生命周期中几个关键节点展开介绍:创建、布局、渲染。

本文所示代码基于 Flutter 1.12.13,同时对代码做了精简处理,以便突出所要讨论的重点。

创建


『深入浅出 Flutter Framework 之 Element』一文中我们介绍过,当 RenderObjectElement 被挂载(mount) 到『 Element Tree 』上时,会创建对应的 Render Object 。 同时,会将其 attach 到『 RenderObject Tree 』上,也就是在『 Element Tree 』创建过程中『 RenderObject Tree 』也被逐步创建出来:

// RenderObjectElement
void mount(Element parent, dynamic newSlot) {
  super.mount(parent, newSlot);
  _renderObject = widget.createRenderObject(this);
  attachRenderObject(newSlot);
  _dirty = false;
}
复制代码

布局


『深入浅出 Flutter Framework 之 PipelineOwner』一文中介绍过,当 RenderObject 需要(重新)布局时调用markNeedsLayout方法,从而被PipelineOwner收集,并在下一帧刷新时触发 Layout 操作。

markNeedsLayout调用场景

  • Render Object 被添加到『 RenderObject Tree 』;
  • 子节点 adopt、drop、move;
  • 由子节点的markNeedsLayout方法传递调用;
  • Render Object 自身与布局相关的属性发生变化,如RenderFlex的排版方向有变化时:
set direction(Axis value) {
  assert(value != null);
  if (_direction != value) {
    _direction = value;
    markNeedsLayout();
  }
}
复制代码

Relayout Boundary

若某个 Render Object 的布局变化不会影响到其父节点的布局,则该 Render Object 就是『 Relayout Boundary 』。 Relayout Boundary 是一项重要的优化措施,可以避免不必要的 re-layout。

当某个 Render Object 是 Relayout Boundary 时,会切断 layout dirty 向父节点传播,即下一帧刷新时父节点无需 re-layout。

如上图:

  • RD节点出现 layout dirty,由于其自身、其父节点RARRoot都不是 Relayout Boundary,最终 layout dirty 传播到根节点RenderView,导致整颗『 RenderObject Tree 』重新布局;
  • RF节点出现 layout dirty,由于其父节点RB为 Relayout Boundary,layout dirty 传播到RB即结束,最终需要重新布局的只有RBRF两个节点;
  • RG节点出现 layout dirty,由于其自身就是 Relayout Boundary,最终需要重新布局的只有RG自己。

那么,具体来说要成为 Relayout Boundary 需要满足什么条件呢?

void layout(Constraints constraints, { bool parentUsesSize = false }) {
  RenderObject relayoutBoundary;
  if (!parentUsesSize || sizedByParent || constraints.isTight || parent is! RenderObject) {
    relayoutBoundary = this;
  }
  else {
    relayoutBoundary = (parent as RenderObject)._relayoutBoundary;
  }

  if (!_needsLayout && constraints == _constraints && relayoutBoundary == _relayoutBoundary) {
    return;
  }

  if (_relayoutBoundary != null && relayoutBoundary != _relayoutBoundary) {
    visitChildren(_cleanChildRelayoutBoundary);
  }
  _relayoutBoundary = relayoutBoundary;
}
复制代码

以上是RenderObject#layout中与 Relayout Boundary 有关的代码, 可知满足以下 4 个条件之一即可成为 Relayout Boundary:

  • parentUsesSizefalse,即父节点在 layout 时不会使用当前节点的 size 信息(也就是当前节点的排版信息对父节点无影响);
  • sizedByParenttrue,即当前节点的 size 完全由父节点的 constraints 决定,即若在两次 layout 中传递下来的 constraints 相同,则两次 layout 后当前节点的 size 也相同;
  • 传给当前节点的 constraints 是紧凑型 (Tight),其效果与sizedByParenttrue是一样的,即当前节点的 layout 不会改变其 size,size 由 constraints 唯一确定;
  • 父节点不是 RenderObject 类型(主要针对根节点,其父节点为nil)。

每个 Render Object 都有一个relayoutBoundary属性,其值要么等于自己,要么等于父节点的relayoutBoundary

markNeedsLayout

  void markNeedsLayout() {
    if (_needsLayout) {
      return;
    }
    if (_relayoutBoundary != this) {
      markParentNeedsLayout();
    }
    else {
      _needsLayout = true;
      if (owner != null) {
        owner._nodesNeedingLayout.add(this);
        owner.requestVisualUpdate();
      }
    }
  }
复制代码

从上述代码可以看到:

  • 若当前 Render Object 不是 Relayout Boundary,则 layout 请求向上传播给父节点(即 layout 范围扩大到父节点,这是一个递归过程,直到遇到 Relayout Boundary);
  • 若当前 Render Object 是 Relayout Boundary,则 layout 请求到该节点为此,不会传播到其父节点。

通过 PipelineOwner 收集所有 layout dirty 节点,并在下一帧刷新时批量处理,而不是实时更新 dirty layout,从而避免不必要的重复 re-layout。

layout

  void layout(Constraints constraints, { bool parentUsesSize = false }) {
    RenderObject relayoutBoundary;
    if (!parentUsesSize || sizedByParent || constraints.isTight || parent is! RenderObject) {
      relayoutBoundary = this;
    }
    else {
      relayoutBoundary = (parent as RenderObject)._relayoutBoundary;
    }

    if (!_needsLayout && constraints == _constraints && relayoutBoundary == _relayoutBoundary) {
      return;
    }
    _constraints = constraints;
    if (_relayoutBoundary != null && relayoutBoundary != _relayoutBoundary) {
      visitChildren(_cleanChildRelayoutBoundary);
    }
    _relayoutBoundary = relayoutBoundary;

    if (sizedByParent) {
      performResize();
    }

    performLayout();
    markNeedsSemanticsUpdate();

    _needsLayout = false;
    markNeedsPaint();
  }
复制代码

layout方法是触发 Render Object 更新布局信息的主要入口点。 一般情况下,由父节点调用子节点的layout方法来更新其整体布局。 RenderObject的子类不应重写该方法,可按需重写performResize或/和performLayout方法。

当前 Render Object 的布局受到layout方法参数constraints的约束。

如上图,『 Render Object Tree 』的 layout 是一次深度优先遍历的过程。 优先 layout 子节点,之后 layout 父节点。 父节点向子节点传递 layout constraints,子节点在 layout 时需遵守这些约束。 作为子节点 layout 的结果,父节点在 layout 时可以使用子节点的 size。

在上述layout代码第19~21行,若sizedByParenttrue,则调用performResize来计算该 Render Object 的 size。

sizedByParenttrue的 Render Object 需重写performResize方法,在该方法中仅根据constraints来计算 size。 如RenderBox中定义的performResize的默认行为:取constraints约束下的最小 size:

  @override
  void performResize() {
    // default behavior for subclasses that have sizedByParent = true
    size = constraints.smallest;
    assert(size.isFinite);
  }
复制代码

若父节点 layout 依赖子节点的 size,在调用layout方法时需将parentUsesSize参数设为true。 因为,在这种情况下若子节点 re-layout 导致其 size 发生变化,需要及时通知父节点,父节点也需要 re-layout (即 layout dirty 范围需要向上传播)。 这一切都是通过上节介绍过的 Relayout Boundary 来实现。

performLayout

本质上,layout是一个模板方法,具体的布局工作由performLayout方法完成。 RenderObject#performLayout是一个抽象方法,子类需重写。

关于performLayout有几点需要注意:

  • 该方法由layout方法调用,在需要 re-layout 时应调用layout方法,而不是performLayout
  • sizedByParenttrue,则该方法不应改变当前 Render Object 的 size ( 其 size 由performResize方法计算);
  • sizedByParentfalse,则该方法不仅要执行 layout 操作,还要计算当前 Render Object 的 size;
  • 在该方法中,需对其所有子节点调用layout方法以执行所有子节点的 layout 操作,如果当前 Render Object 依赖子节点的布局信息,需将parentUsesSize参数设为true
// RenderFlex
void performLayout() {
  RenderBox child = firstChild;
  while (child != null) {
    final FlexParentData childParentData = child.parentData;
    BoxConstraints innerConstraints = BoxConstraints(minHeight: constraints.maxHeight, maxHeight: constraints.maxHeight);
    child.layout(innerConstraints, parentUsesSize: true);
    child = childParentData.nextSibling;
  }

  size = constraints.constrain(Size(idealSize, crossSize));

  child = firstChild;
  while (child != null) {
    final FlexParentData childParentData = child.parentData;
    double childCrossPosition = crossSize / 2.0 - _getCrossSize(child) / 2.0;
    childParentData.offset = Offset(childMainPosition, childCrossPosition);
    child = childParentData.nextSibling;
  }
}
复制代码

上述代码片段截取自RenderFlex,可以看到它大概做了3件事:

  • 对所有子节点逐个调用layout方法;
  • 计算当前 Render Object 的 size;
  • 将与子节点布局有关的信息存储到相应子节点的parentData中。

RenderFlex继承自RenderBox,是常用的RowColumn对应的 Render Object。

绘制


markNeedsLayout相似,当 Render Object 需要重新绘制 (paint dirty) 时通过markNeedsPaint方法上报给PipelineOwner

markNeedsPaint

  void markNeedsPaint() {
    if (isRepaintBoundary) {
      assert(_layer is OffsetLayer);
      if (owner != null) {
        owner._nodesNeedingPaint.add(this);
        owner.requestVisualUpdate();
      }
    }
    else if (parent is RenderObject) {
      final RenderObject parent = this.parent;
      parent.markNeedsPaint();
    }
    else {
      if (owner != null)
        owner.requestVisualUpdate();
    }
  }
复制代码

markNeedsPaint内部逻辑与markNeedsLayout都非常相似:

  • 若当前 Render Object 是 Repaint Boundary,则将其添加到PipelineOwner#_nodesNeedingPaint中,Paint request 也随之结束;
  • 否则,Paint request 向父节点传播,即需要 re-paint 的范围扩大到父节点(这是一个递归的过程);
  • 有一个特例,那就是『 Render Object Tree 』的根节点,即 RenderView,它的父节点为 nil,此时只需调用PipelineOwner#requestVisualUpdate即可。

PipelineOwner#_nodesNeedingPaint收集的所有 Render Object 都是 Repaint Boundary。

Repaint Boundary

对 Repaint Boundary 从上面markNeedsPaint的实现可略知一二, 若某 Render Object 是 Repaint Boundary,其会切断 re-Paint request 向父节点传播。

更直白点,Repaint Boundary 使得 Render Object 可以独立于父节点进行绘制, 否则当前 Render Object 会与父节点绘制在同一个 layer 上。 总结一下,Repaint Boundary 有以下特点:

  • 每个 Repaint Boundary 都有一个独属于自己的 OffsetLayer (ContainerLayer),其自身及子孙节点的绘制结果都将 attach 到以该 layer 为根节点的子树上;
  • 每个 Repaint Boundary 都有一个独属于自己的 PaintingContext (包括背后的 Canvas),从而使得其绘制与父节点完全隔离开。

如上图,由于Root/RA/RC/RG/RI是 Repaint Boundary,所以它们都有对应的 OffsetLayer。 同时,由于每个 Repaint Boundary 都有属于自己的 PaintingContext,所以它们都有对应的 PictureLayer,用于呈现具体的绘制结果。 对于那些不是 Repaint Boundary 的节点,将会绘制到最近的 Repaint Boundary 祖先节点提供的 PictureLayer 上。

Repaint Boundary 会影响兄弟节点的绘制,如由于RC是 Repaint Boundary,导致RBRD被绘制到不同的 PictureLayer 上。

实现中,『 Layer Tree 』往往会比上图所示更复杂,由于每个 Render Object 在绘制过程中都可以自主引入更多的 layer。

Repaint Boundary 的目标是优化性能,但从上面的讨论我们也可以看出 Repaint Boundary 会增加『 Layer Tree 』的复杂度。 因此,Repaint Boundary 并不是越多越好。 只适用于那些需要频繁重绘的场景,如视频。

Flutter Framework 为开发者预定义了RepaintBoundary widget,其继承自SingleChildRenderObjectWidget,在有需要时我们可以通过RepaintBoundary widget 来添加 Repaint Boundary。

Paint

void paint(PaintingContext context, Offset offset) { }
复制代码

抽象基类RenderObject中的paint是个空方法,需要子类重写。 paint方法主要有2项任务:

  • 当前 Render Object 本身的绘制,如:RenderImage,其paint方法主要职责就是 image 的渲染
  void paint(PaintingContext context, Offset offset) {
    paintImage(
      canvas: context.canvas,
      rect: offset & size,
      image: _image,
      ...
    );
  }
复制代码
  • 绘制子节点,如:RenderTable,其paint方法主要职责是依次对每个子节点调用PaintingContext#paintChild方法进行绘制:
  void paint(PaintingContext context, Offset offset) {
    for (int index = 0; index < _children.length; index += 1) {
      final RenderBox child = _children[index];
      if (child != null) {
        final BoxParentData childParentData = child.parentData;
        context.paintChild(child, childParentData.offset + offset);
      }
    }
  }
复制代码

串起来


下面我们将整个绘制流程串一串,如上图:

PipelineOwner#flushPaint

当新一帧开始时,会触发PipelineOwner#flushPaint方法,进而对收集的所有『 paint-dirty Render Obejcts 』进行 re-paint:

void flushPaint() {
    try {
      final List<RenderObject> dirtyNodes = _nodesNeedingPaint;
      _nodesNeedingPaint = <RenderObject>[];

      // Sort the dirty nodes in reverse order (deepest first).
      for (RenderObject node in dirtyNodes..sort((RenderObject a, RenderObject b) => b.depth - a.depth)) {
        assert(node._layer != null);
        if (node._needsPaint && node.owner == this) {
          PaintingContext.repaintCompositedChild(node);
        }
      }
    }
  }
复制代码

PaintingContext#repaintCompositedChild

PaintingContext#repaintCompositedChild是一个非常重要的方法,一是为『 paint-dirty Render Obejcts 』创建 Layer (若没有)、二是为 RenderObject 的绘制准备context并发起绘制流程:

  static void _repaintCompositedChild(
    RenderObject child, {
    bool debugAlsoPaintedParent = false,
    PaintingContext childContext,
  }) {
    assert(child.isRepaintBoundary);
    OffsetLayer childLayer = child._layer;
    if (childLayer == null) {
      child._layer = childLayer = OffsetLayer();
    }
    else {
      assert(childLayer is OffsetLayer);
      childLayer.removeAllChildren();
    }

    // 在正常的绘制流程中通过参数传递过来的 childContext 都是 null
    // 因此,此处总是会创建新的 PaintingContext
    //
    childContext ??= PaintingContext(child._layer, child.paintBounds);
    child._paintWithContext(childContext, Offset.zero);

    childContext.stopRecordingIfNeeded();
  }
复制代码

RenderObject#_paintWithContext

RenderObject#_paintWithContext逻辑比较简单,主要就是调用paint方法;

  void _paintWithContext(PaintingContext context, Offset offset) {
    if (_needsLayout)
      return;
    _needsPaint = false;
    paint(context, offset);
  }
复制代码

paint方法正如上节所讲,通过Canvas#draw***系列方法进行具体的绘制操作,对于子节点(若有)调用PaintingContext#paintChild方法;

PaintingContext#paintChild

对于当前绘制子节点,若是 Repaint Boundary,则需要在独立的 layer 上进行绘制, 否则直接调用子节点的_paintWithContext方法在当前上下文(paint context)中绘制:

  void paintChild(RenderObject child, Offset offset) {
    if (child.isRepaintBoundary) {
      stopRecordingIfNeeded();
      _compositeChild(child, offset);
    }
    else {
      child._paintWithContext(this, offset);
    }
  }
复制代码

下面重点分析对 Repaint Boundary 的处理,如上paintChild所示,首先会调用PaintingContext#stopRecordingIfNeeded来停止当前的绘制工作:

  void stopRecordingIfNeeded() {
    if (!_isRecording)
      return;
    _currentLayer.picture = _recorder.endRecording();
    _currentLayer = null;
    _recorder = null;
    _canvas = null;
  }
复制代码

stopRecordingIfNeeded首先将当前绘制结果保存到_currentLayer.picture中,之后对上下文做一些清理。 将_currentLayer置为 null,初看感觉难于理解,保存在_currentLayer.picture中的绘制结果且不是就丢了? 其实,_currentLayer早在_startRecording方法中就被添加到『 Layer Tree 』上,这里只是将PaintingContext中的引用置为 null 而以。

  void _startRecording() {
    assert(!_isRecording);
    _currentLayer = PictureLayer(estimatedBounds);
    _recorder = ui.PictureRecorder();
    _canvas = Canvas(_recorder);
    _containerLayer.append(_currentLayer);
  }
复制代码

由于已经将_canvas置为 null 了,下次使用时会触发对_startRecording方法的调用:

  Canvas get canvas {
    if (_canvas == null)
      _startRecording();
    return _canvas;
  }
复制代码

PaintingContext#_compositeChild

_compositeChild中,通过repaintCompositedChild对子节点发起新一轮的绘制,并将绘制结果(child._layer)添加到『 Layer Tree 』中:

  void _compositeChild(RenderObject child, Offset offset) {
    assert(!_isRecording);
    assert(child.isRepaintBoundary);
    assert(_canvas == null || _canvas.getSaveCount() == 1);

    repaintCompositedChild(child, debugAlsoPaintedParent: true);

    final OffsetLayer childOffsetLayer = child._layer;
    childOffsetLayer.offset = offset;
    appendLayer(child._layer);
  }
复制代码

小结

整个绘制过程其实就是对『 RenderObject Tree 』进行深度遍历的过程; Repaint Boundary 会独立于父节点进行绘制,因此需要独立的 ContainerLayer(OffsetLayer) 以及 PaintingContext。

跑起来


下面我们简单的分析一下,一个 Flutter App 是怎么跑起来的。

void runApp(Widget app) {
  WidgetsFlutterBinding.ensureInitialized()
    ..scheduleAttachRootWidget(app)
    ..scheduleWarmUpFrame();
}
复制代码

runApp是 Flutter 项目的入口点,完成 Binding 的初始化、attach root widget、安排首帧的调度。


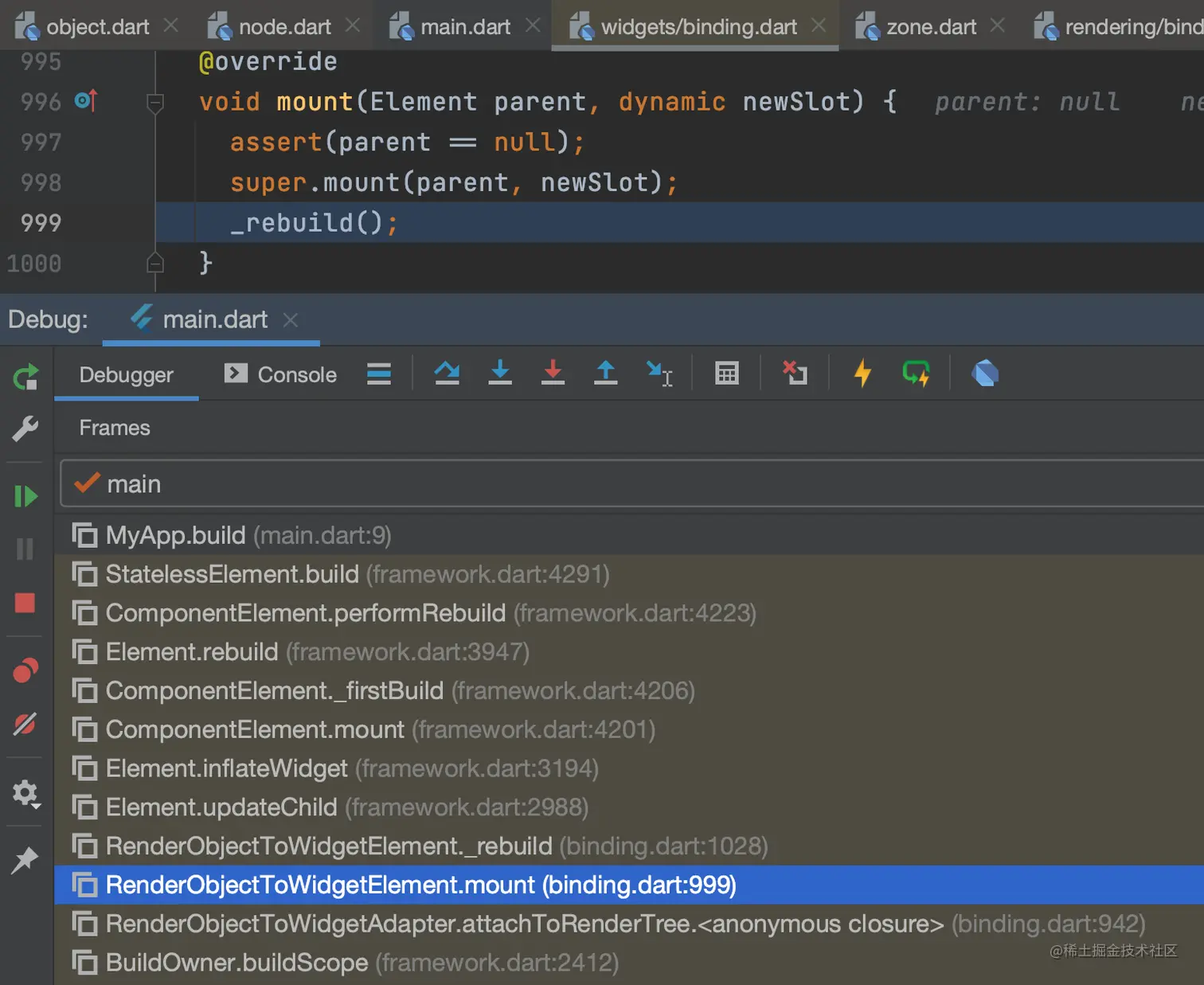

如上图,在RendererBinding#initInstances中会创建『 RenderObject Tree 』的根节点:RenderView

如下代码,在RenderView初始化过程中为首帧渲染作准备,『 Layer Tree 』根节点也是在此过程中创建的。

  // RenderView
  //
  void prepareInitialFrame() {
    scheduleInitialLayout();
    scheduleInitialPaint(_updateMatricesAndCreateNewRootLayer());
  }

  Layer _updateMatricesAndCreateNewRootLayer() {
    _rootTransform = configuration.toMatrix();
    final ContainerLayer rootLayer = TransformLayer(transform: _rootTransform);
    rootLayer.attach(this);
    return rootLayer;
  }
复制代码
  // RenderObject
  //
  void scheduleInitialLayout() {
    _relayoutBoundary = this;
    owner._nodesNeedingLayout.add(this);
  }

  void scheduleInitialPaint(ContainerLayer rootLayer) {
    _layer = rootLayer;
    owner._nodesNeedingPaint.add(this);
  }
复制代码

如下图,在WidgetsFlutterBinding#scheduleAttachRootWidget->WidgetsFlutterBinding#attachRootWidget调用链上会创建 Root Widget:RenderObjectToWidgetAdapter


RenderObjectToWidgetAdapter#attachToRenderTree方法中『 Element Tree 』的根节点RenderObjectToWidgetElement被创建出来。 至此:

  • Root Widget(RenderObjectToWidgetAdapter)
  • 『 Element Tree 』的根节点(RenderObjectToWidgetElement)
  • 『 RenderObject Tree 』的根节点(RenderView)
  • 『 Layer Tree 』的根节点(TransformLayer)

创建完成。

  // RenderObjectToWidgetAdapter
  RenderObjectToWidgetElement<T> attachToRenderTree(BuildOwner owner, [ RenderObjectToWidgetElement<T> element ]) {
	  owner.lockState(() {
	    element = createElement();
	    element.assignOwner(owner);
	  });

	  owner.buildScope(element, () {
	    element.mount(null, null);
	  });

	  // This is most likely the first time the framework is ready to produce
	  // a frame. Ensure that we are asked for one.
	  SchedulerBinding.instance.ensureVisualUpdate();

    return element;
  }

  RenderObjectToWidgetElement<T> createElement() => RenderObjectToWidgetElement<T>(this);
复制代码

上述代码第9行,对 Root Element 进行挂载(mount)。 随之,『 Element Tree 』被逐步创建出来。

关于『 Element Tree 』创建过程更详细的分析可参看『深入浅出 Flutter Framework 之 Element』一文


  // RenderObjectToWidgetAdapter
  void _rebuild() {
    _child = updateChild(_child, widget.child, _rootChildSlot);
  }
复制代码

随着『 Element Tree 』的构建,『 RenderObject Tree 』也被创建出来。

  // RenderObjectElement
  void mount(Element parent, dynamic newSlot) {
    super.mount(parent, newSlot);
    _renderObject = widget.createRenderObject(this);
    attachRenderObject(newSlot);
    _dirty = false;
  }
复制代码

小结


本文对 RenderObject 生命周期中几个重要节点:创建、布局、绘制等作了简要介绍。 对一些重要概念,如:Relayout Boundary、Repaint Boundary 也进行了较详细的分析。

文章分类
iOS
文章标签
