Mac下Android Studio NDK 环境搭建并运行

Android的SDK基于Java实现,但在Android中想要使用C去开发,该怎么办呢,NDK 全称 Native Development Kit,在Android中使用C是不可或缺的部分。

本文包括两部分,NDK环境配置、NDK项目运行。

一、NDK环境配置

1.1 下载链接

dl.google.com/android/ndk…

1.2 在cmd命令中解压文件。

  1. cd 命令进入下载后ndk存放的目录

cd /Users/talon/Desktop/eclipse/androidStudio/NDK

  1. 执行解压命令 ./android-ndk-r10d-darwin-x86_64.bin

按下回车后,可以看到一直有信息在跑。

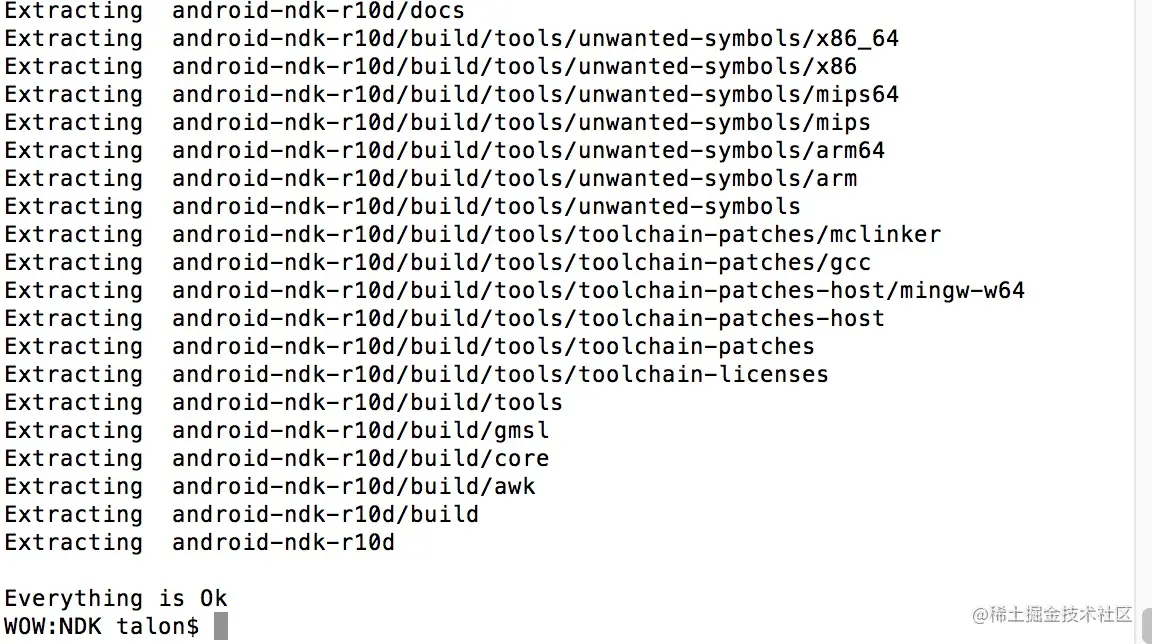

看到下图 代表解压成功


解压之后会看到一个文件夹。

1.3 指定路径

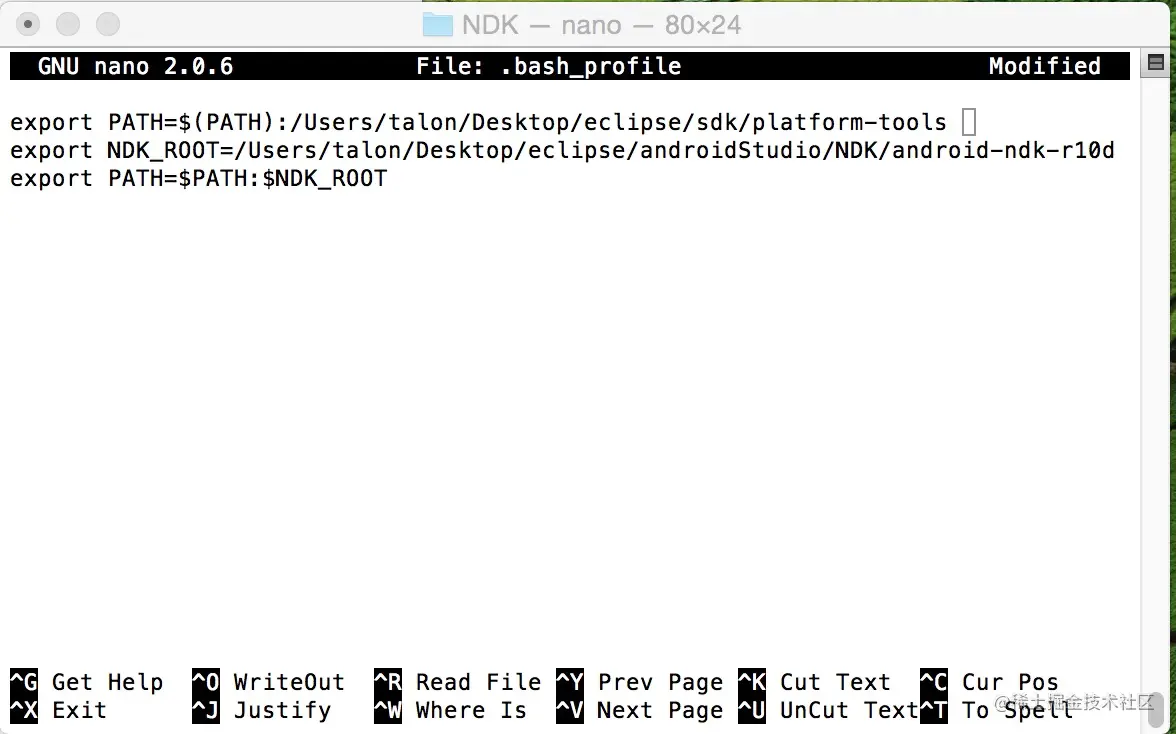

使用命令指定 NDK 路径 pico .bash_profile

  1. 输入 pico .bash_profile 回车。

  2. export PATH=$(PATH):/Users/talon/Desktop/eclipse/sdk/platform-tools

  3. export NDK_ROOT=/Users/talon/Desktop/eclipse/androidStudio/NDK/android-ndk-r10d

  4. export PATH=PATH:PATH:NDK_ROOT

最后保存( control+X) 选 Y

  1. 更新刚配置的环境变量输入source .bash_profile (如果没有更新成功,尝试重启电脑)


1.4 检查是否配置成功。

  1. 终端进入到 NDK下面的 samples 目录下。

  2. 输入 cd hello-jni/ ,回车,然后执行 ndk-build

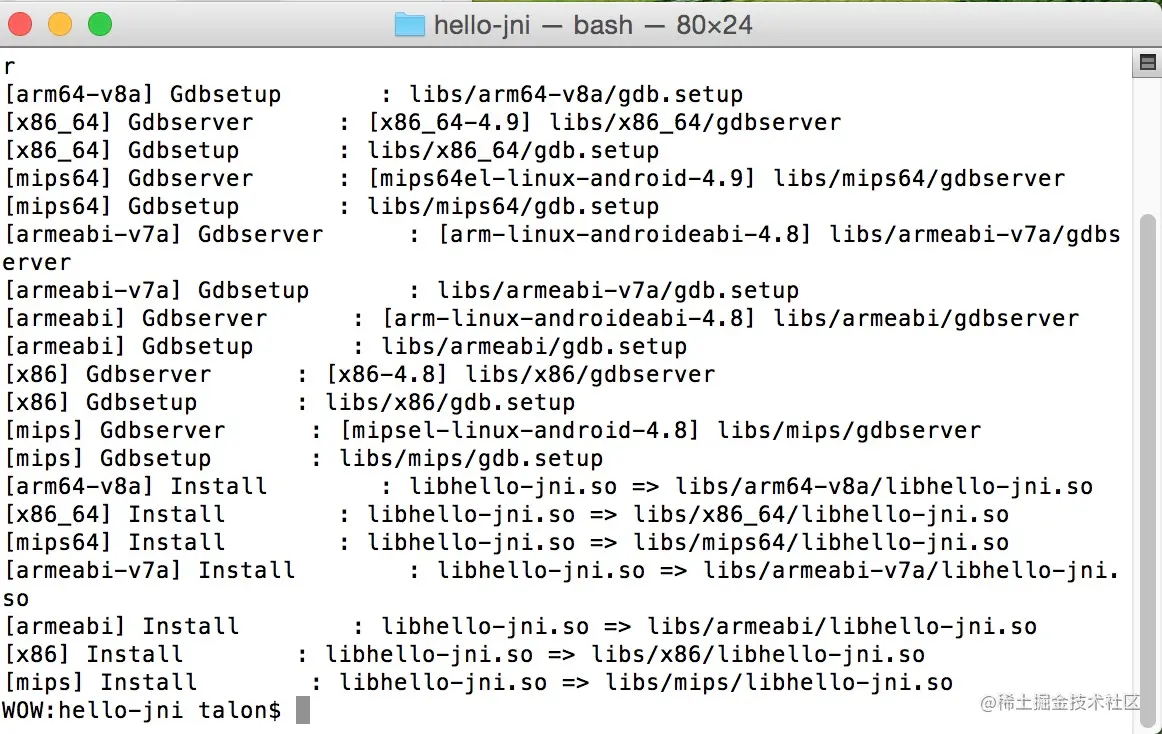

出现以下界面代表配置成功。


二、NDK项目运行

2.1 新建java类

新建一个Android Project,然后新建一个java类,命名为:JniUtils

写入以下方法:


public class JniUtils {

public native String getString();

}

复制代码

然后在MainActivity中调用这个方法。 将这个方法的返回值,显示在界面上。然后build project


public class MainActivity extends Activity {

@Override

protected void onCreate(Bundle savedInstanceState) {

super.onCreate(savedInstanceState);

setContentView(R.layout.activity_main);

JniUtils jniUtils = new JniUtils();

TextView tv = (TextView) findViewById(R.id.tv);

tv.setText(jniUtils.getString());

}

}

复制代码

2.2 编译

构建项目成功后。注意Test\app\build\intermediates\classes\debug 目录。

然后接下来的步骤就是根据生成的class文件,利用javah生成对应的 .h头文件。

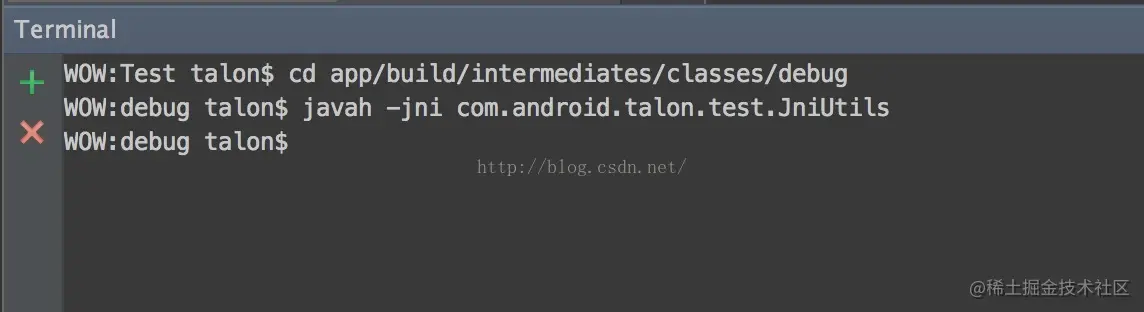

点开AS的Terminal标签,cd命令进入到该项目的app/build/intermediates/classes/debug/ 文件夹下。

然后执行命令:javah -jni com.android.talon.test.JniUtils


然后查看文件夹 Test\app\build\intermediates\classes\debug 会生成一个.h文件:com_android_talon_JniUtils.h

2.3 写入C文件

在工程的main目录下新建一个名字为jni的目录,然后将刚才的 .h文件剪切过来。在jni目录下新建一个c文件,随意取名,我的叫jnitest.c 。然后编辑代码如下


#include "com_android_talon_test_JniUtils.h"

/*

* Class: com_android_talon_test_JniUtils.h

* Method: getString

* Signature: ()Ljava/lang/String;

*/

JNIEXPORT jstring JNICALL Java_com_android_talon_test_JniUtils_getString

(JNIEnv *env, jobject obj){

return (*env)->NewStringUTF(env,"Hello World!");

}

复制代码

接下来在工程的local.properties文件中添加NDK路径


sdk.dir=/Users/talon/Desktop/eclipse/androidStudio/sdk

ndk.dir=/Users/talon/Desktop/eclipse/androidStudio/NDK/android-ndk-r10d

复制代码

接下来在app module目录下的build.gradle中设置库文件名(生成的so文件名)。找到gradle文件的defaultConfig这项,在里面添加如下内容:


ndk{

moduleName "JniLibName" //生成的so名字

abiFilters "armeabi", "armeabi-v7a", "x86" //输出指定三种abi体系结构下的so库。

}

复制代码


2.4 对应

生成的so文件也有了,那我们就要引用这个so文件。

在java 文件中。添加如下代码。将 java文件中的方法与so文件中的代码对应起来


static {

System.loadLibrary("JniLibName"); //和生成so文件的名字对应。

}

复制代码

2.5 重新编译

最后在项目的 gradle.properties 文件的末尾添加如下代码:


android.useDeprecatedNdk=true

复制代码

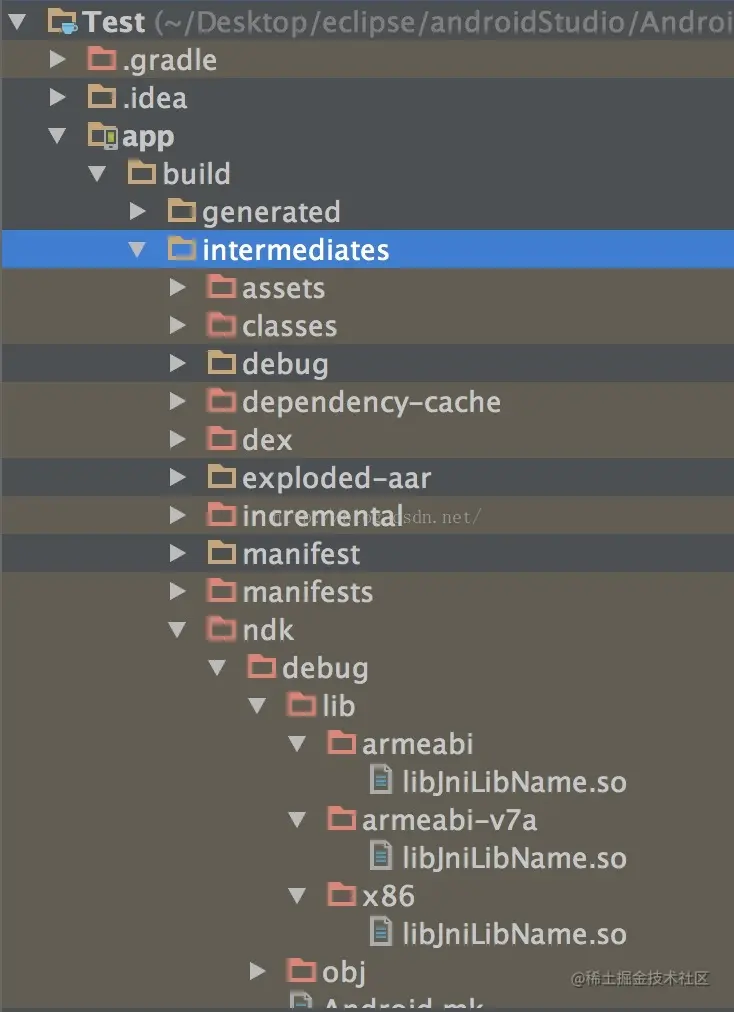

so文件生成在哪里。 请看以下截图
