前言

在前面几个章节中我们知道了类的底层结构，包含isa，superClass，cache，bits，并相继学习isa走位图，类的继承链，存储了属性，方法，协议等信息的bits，除了这些，类里面还有一个重要的变量，那就是cache，按照字面意思来说是缓存，那它到底是个什么东西呢？又做了些什么事情呢？接下来我们一起进入到cache原理的学习。

cache的认识

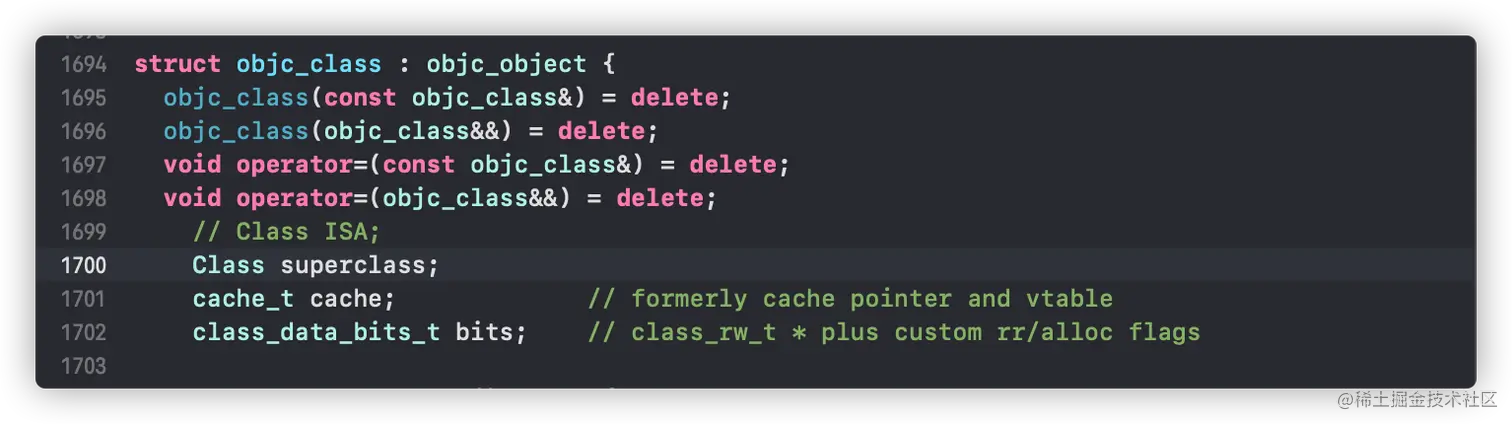

就cache本身的字面意思来说，我们知道是缓存，而其作为类的一个变量，那它到底是缓存了什么信息呢？首先我们还是回到objc源码，找到类的实现：


cache_t结构

我们知道了cache是cache_t类型，那进入到cache_t去瞧一瞧：

image.png 可以看到cache_t也是一个结构体，有很多的方法和static修饰的变量，主要的变量有_bucketsAndMaybeMask变量和一个联合体；

  • explicit_atomic<uintptr_t> _bucketsAndMaybeMask：是一个泛型的结构体，真正的大小由uintptr_t（无符号长整型，占用8字节）决定，占用8字节；

  • 联合体union：里面只有一个变量一个结构体，

    • 这个结构体中有3个变量：占用8字节

      • _maybeMask：一个mask_t（uint32_t）型的结构体 占用4个字节
      • _flags: uint16_t类型 占用2字节
      • _occupied: uint16_t类型 占用2字节

    • _originalPreoptCache：是一个结构体指针类型，占用8字节

而联合体是里面是互斥的，那么可以得到联合体大小为8字节。

union {
    struct {
        explicit_atomic<mask_t>    _maybeMask; //4
#if __LP64__
            uint16_t               _flags; //2
#endif
            uint16_t               _occupied;//2
        };
    explicit_atomic<preopt_cache_t *> _originalPreoptCache;
    }
复制代码

所以通过上面分析我们可以得到cache_t占用16个字节。

注意架构宏判断

iShot2021-08-17 22.39.03.png

我们往下看会发现很多在不同架构下对 _bucketsAndMaybeMask的说明：

//_bucketsAndMaybeMask is a buckets_t pointer
//_maybeMask is the buckets mask

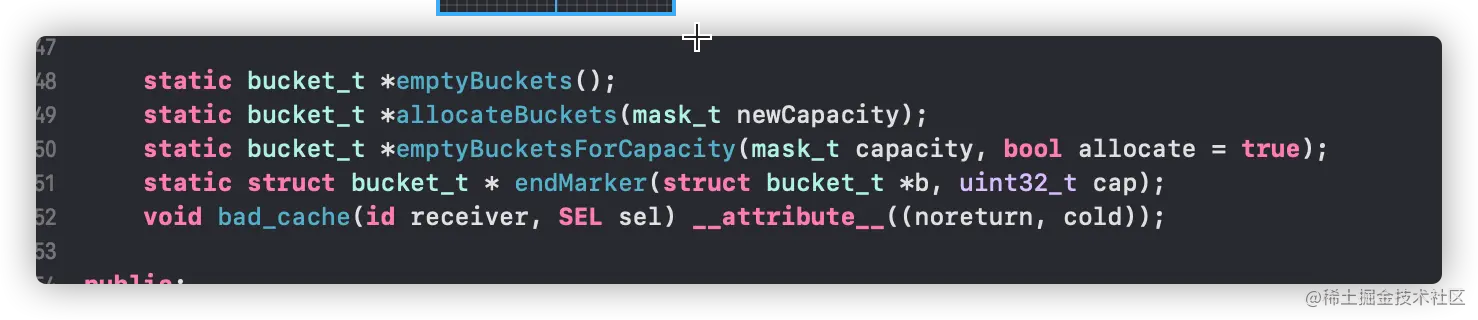

_bucketsAndMaybeMask确切的说，不单单是一个bucket_t的指针地址，而是一个掩码，包含了首个bucket_t的地址和mask(针对真机环境)；继续后面看又能发现很多bucket_t的代码，那bucket_t又是什么呢？


从上面的代码我们大概可以看到初始化bucket_t等一些操作，那更加证明cache_t主要就是围绕着bucket_t来做了一些操作。

bucket_t结构

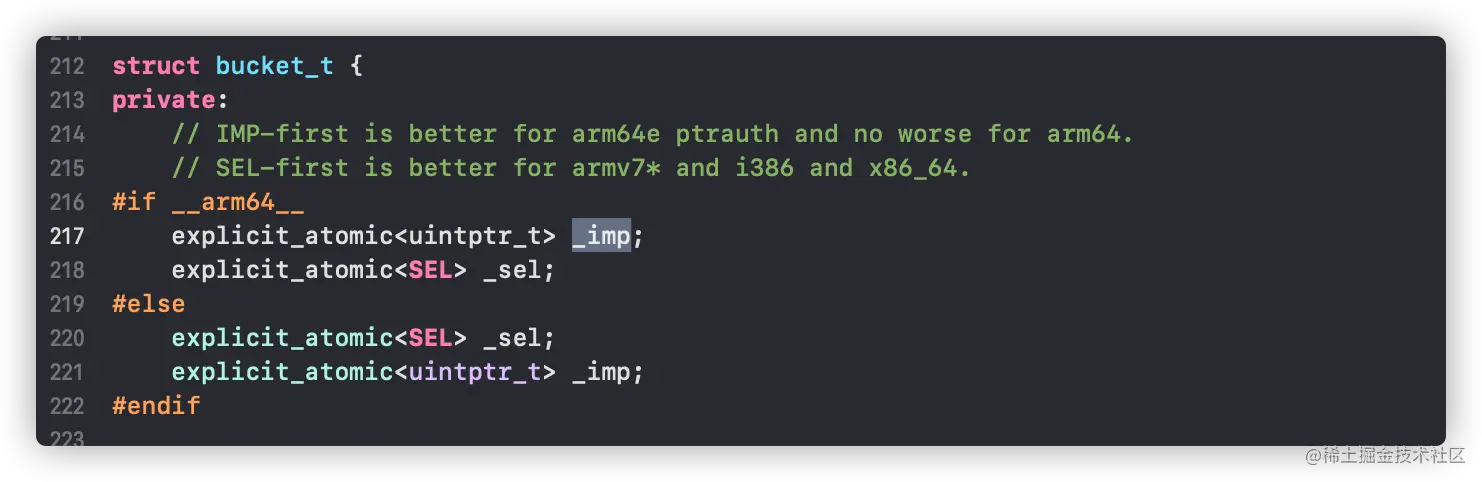

image.png 果不其然，通过bucket_t结构我们发现

  • bucket_t结构里面有_sel和_imp两个变量（注意这边有个架构的区分，__arm64__和其他，不过都是_sel和_imp，只不过顺序不同）；
  • 可以确定bucket_t就是对方法操作；进一步确定了cache_t就是来缓存方法的。 那所得结论是否正确呢？下面通过LLDB调试一下看看。

LLDB验证方法的存储

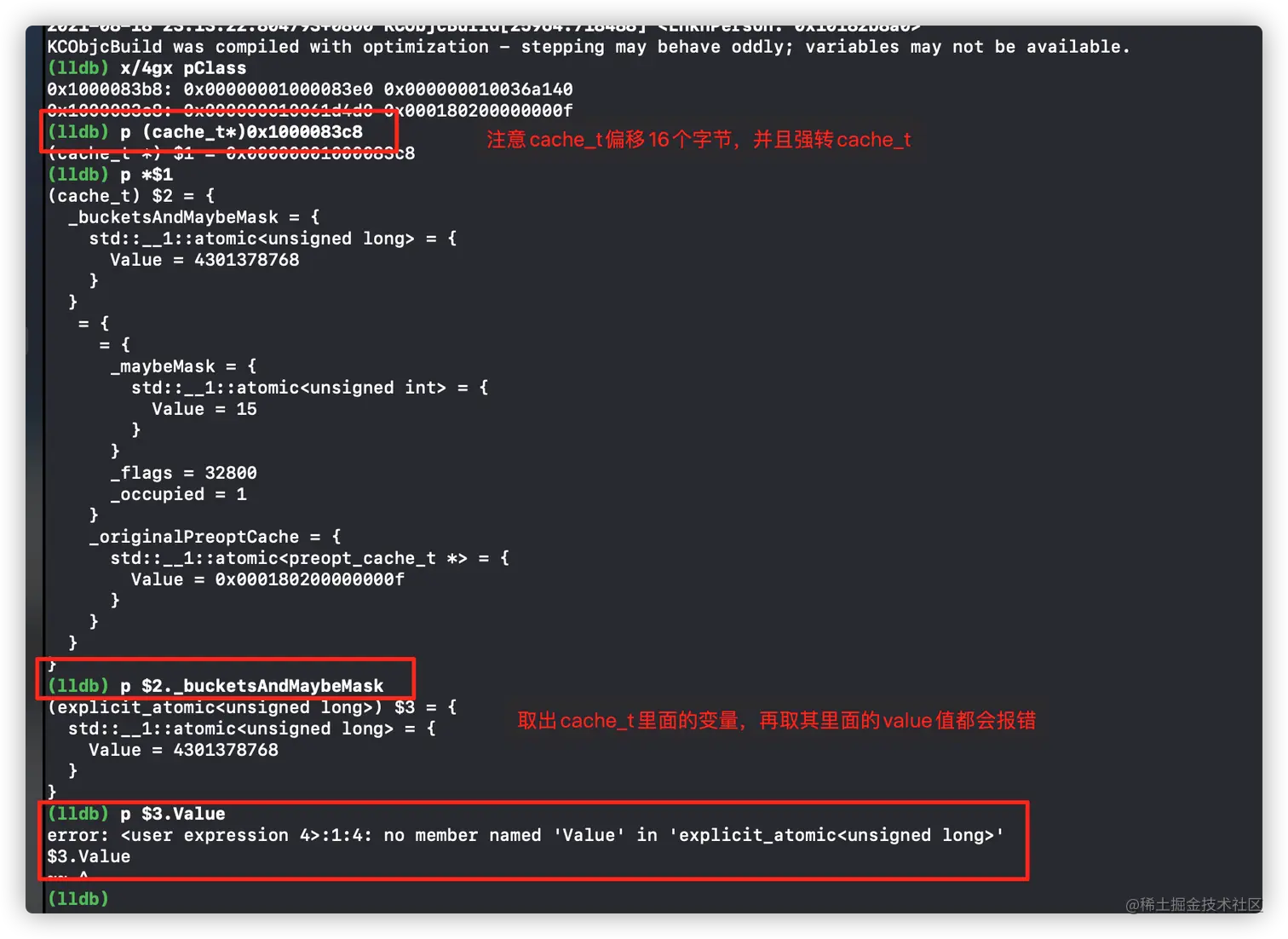

还是那个LhkhPerson类，然后我们通过断点进入到LLDB；前面我们探索过bits，那么我们这边也类似（cache_t是首地址偏移16个字节，也需要强转为cache_t类型），取到cache_t内部变量，然后通过指针地址取到数据，结果给我们的是error，error，error。。。什么鬼？

image.png 是哪里错了吗？我们回想一下，探索bits的时候，我们是通过查找到class_rw_t其内部methods()，properties()等最终获取到我们想要的数据，那cache_t呢？别废话了，一头扎进源码吧：

image.png 上面探究的时候我们就已经知道cache_t是围绕bucket_t来的，那这边我们发现了buckets()，直接取出来看看呢：

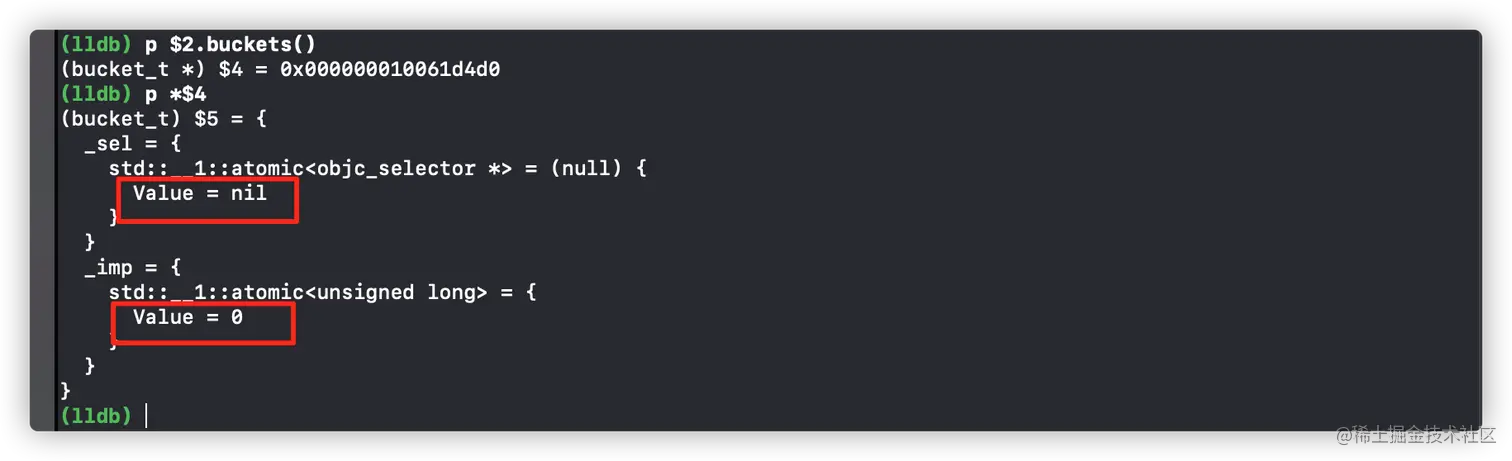

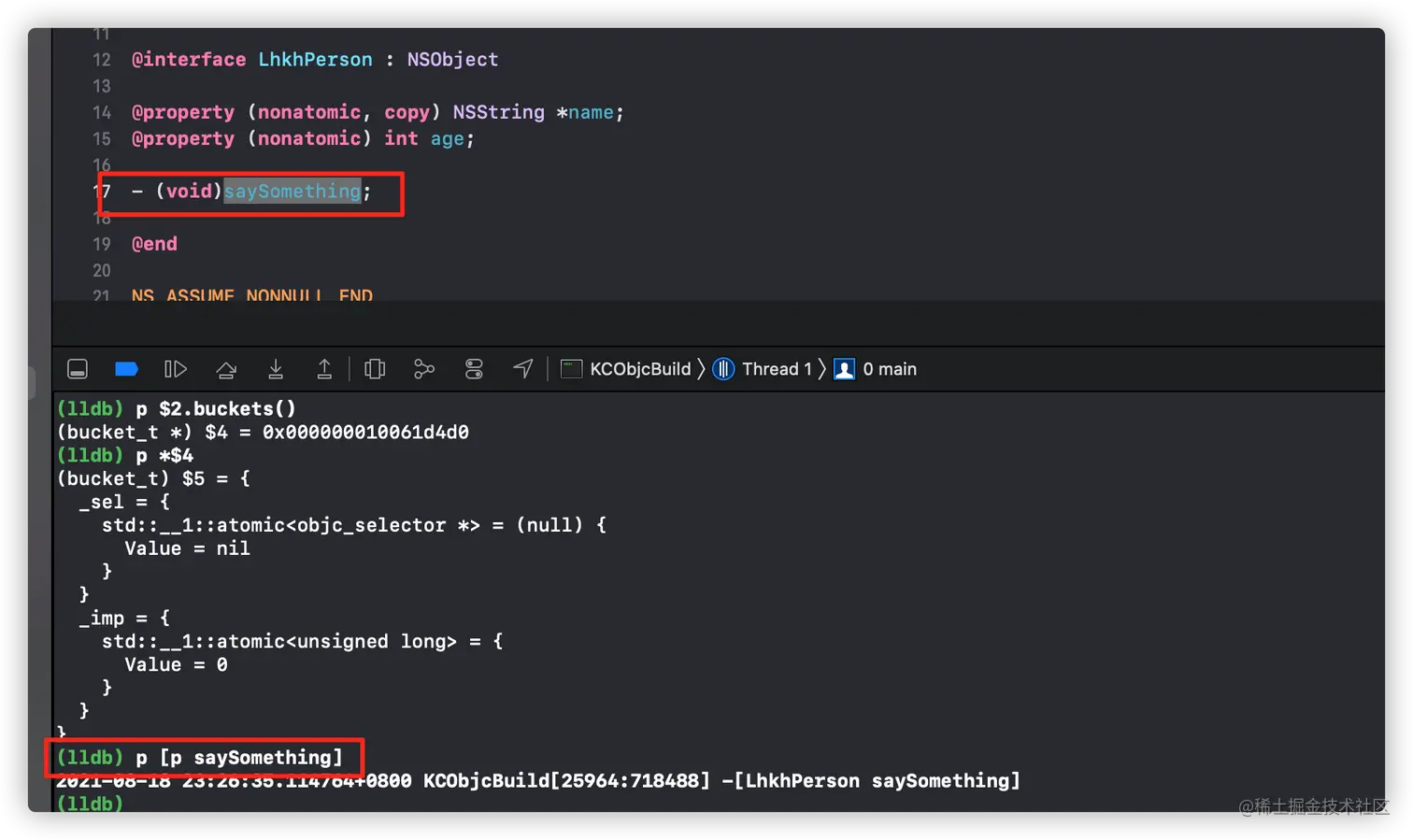

image.png 有地址了额，看来方向是对的，然后取出里面的数据，结果呢_sel里面value=nil，_imp里面value=0，这啥玩意儿啊？回过头一想，既然是缓存方法的，那肯定得调用方法才行啊，我们这都没有调用方法怎么可能有缓存呢。。。好吧，调用一下我们LhkhPerson里面声明的方法：

image.png 方法调用了，那我们重新来打印一次

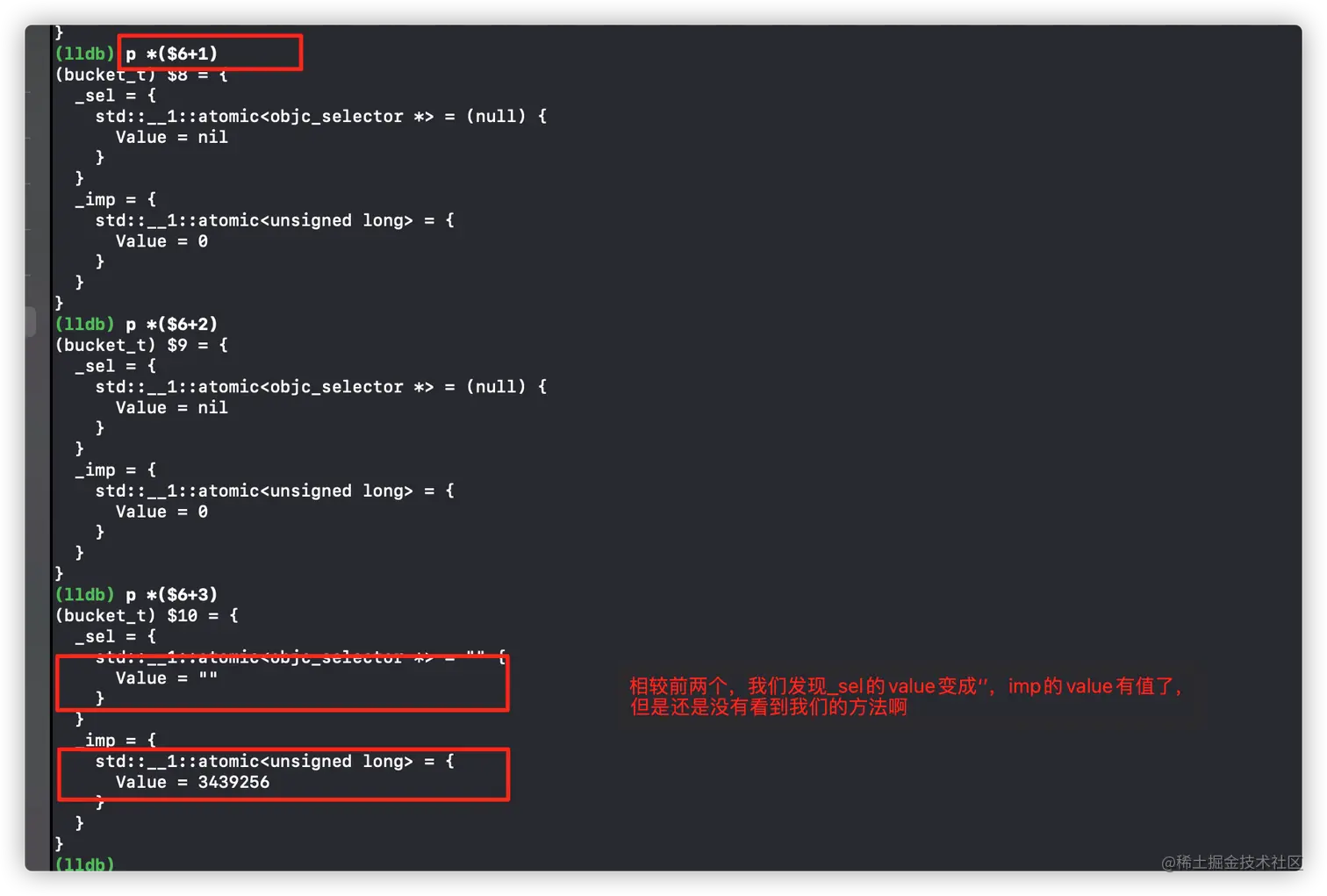

image.png 发现还是nil和0，但是我们发现_occupied相比之前值变了，既然值变了，那说明调用方法过后有变化，buckets()看着又像是一个数组，那我们试着取一下数组里面的值呢


我们再去探究一下bucket_t：

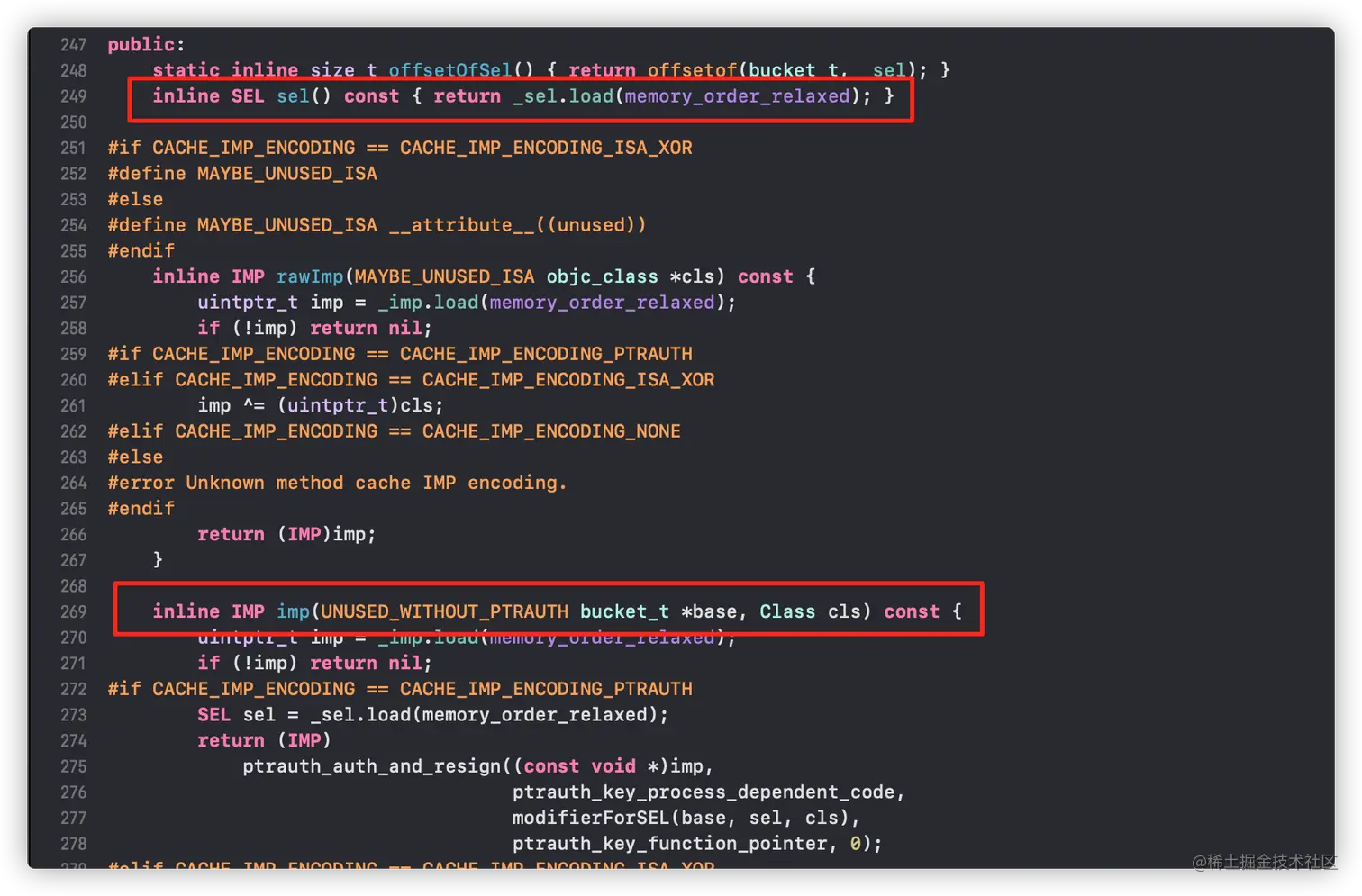

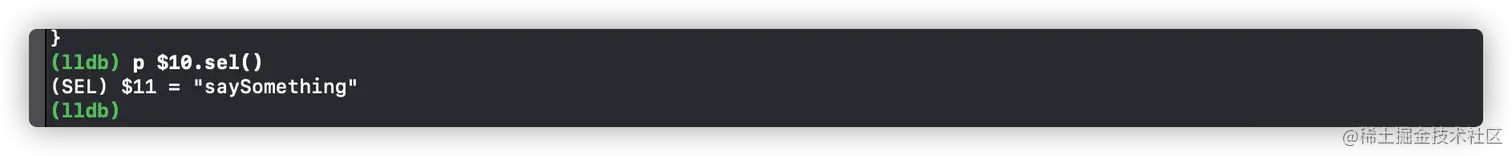

我们发现sel()和imp(UNUSED_WITHOUT_PTRAUTH bucket_t *base, Class cls)，通过sel()打印一下看看呢：

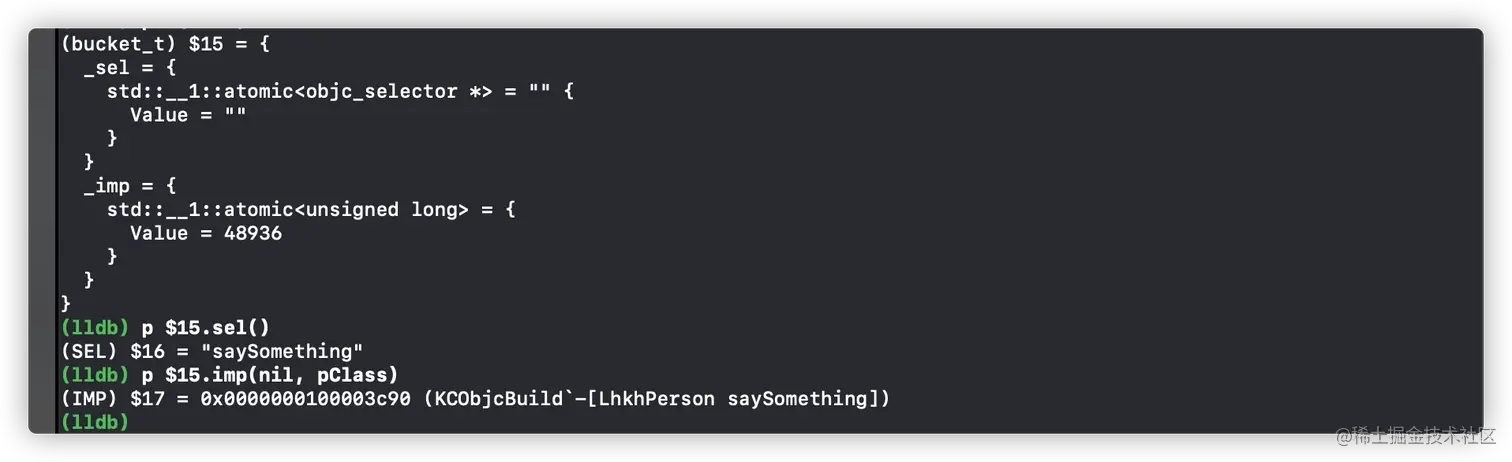

image.png 打印出了我们的方法sel是saySomething，对应imp是0x0000000100003c90 (KCObjcBuild-[LhkhPerson saySomething])

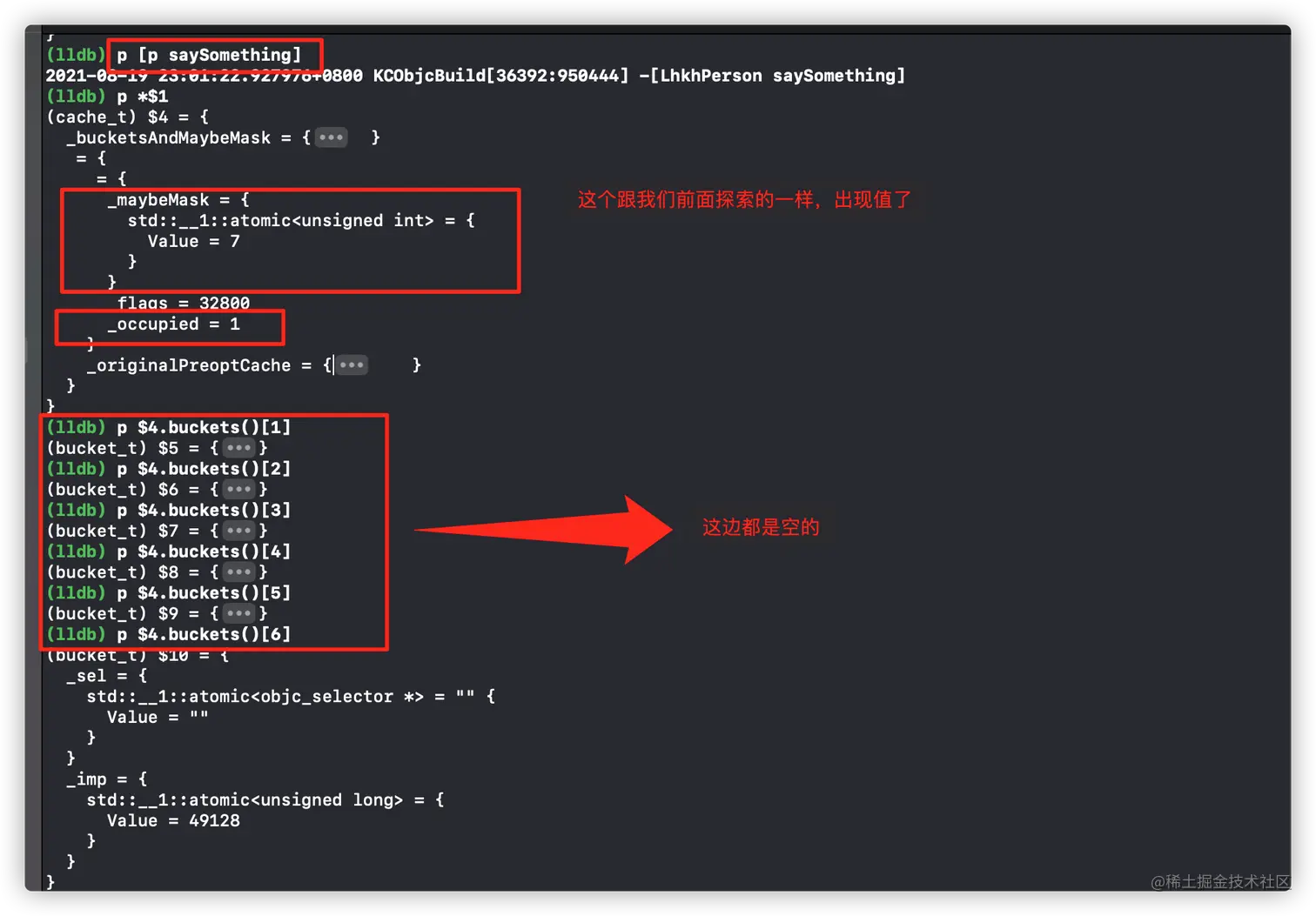

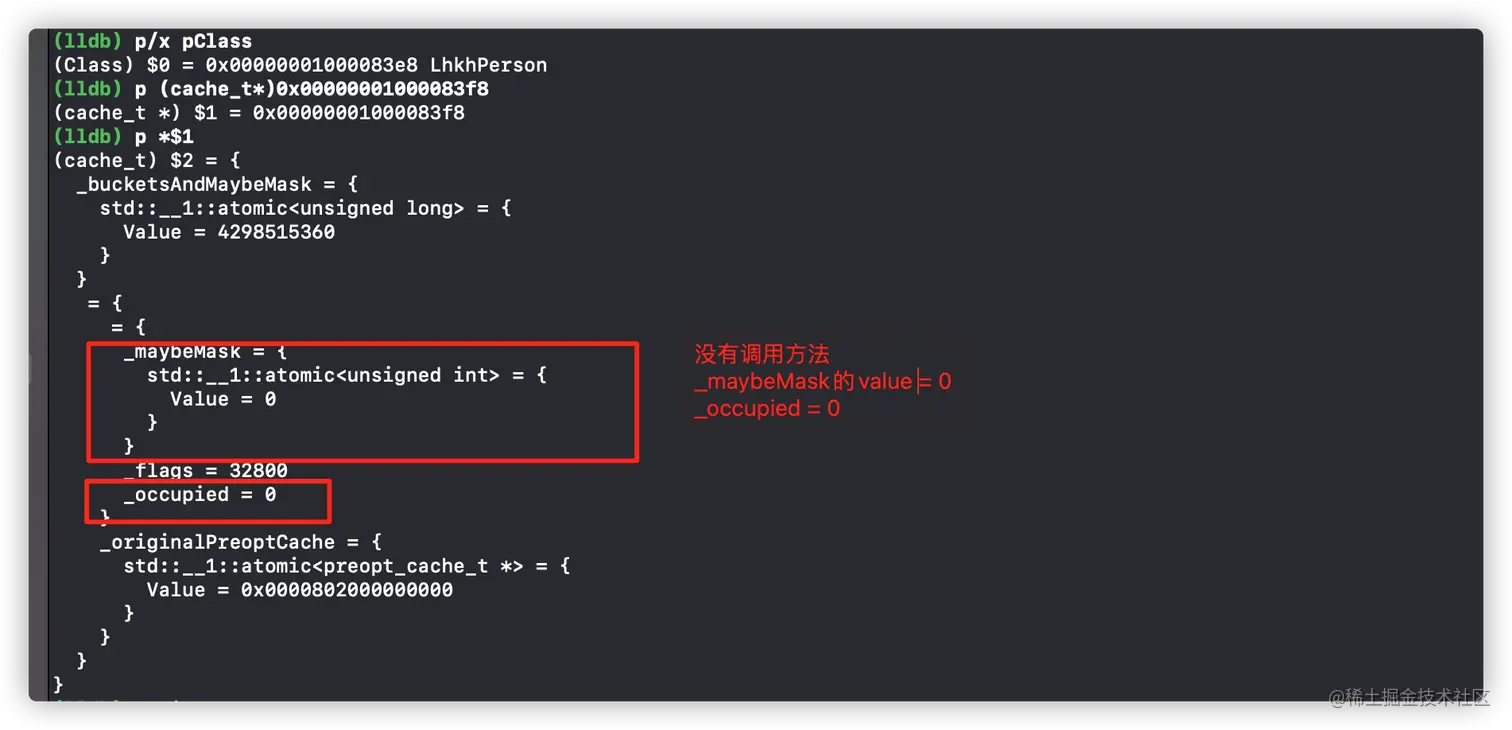

我们可以多调用几个方法看看呢： 这个是没有调用方法的时候，_maybeMask的value = 0，_occupied = 0 image.png 我们调用第一个方法saySomething后，_maybeMask的value = 7，_occupied值变成1了（问题点1）

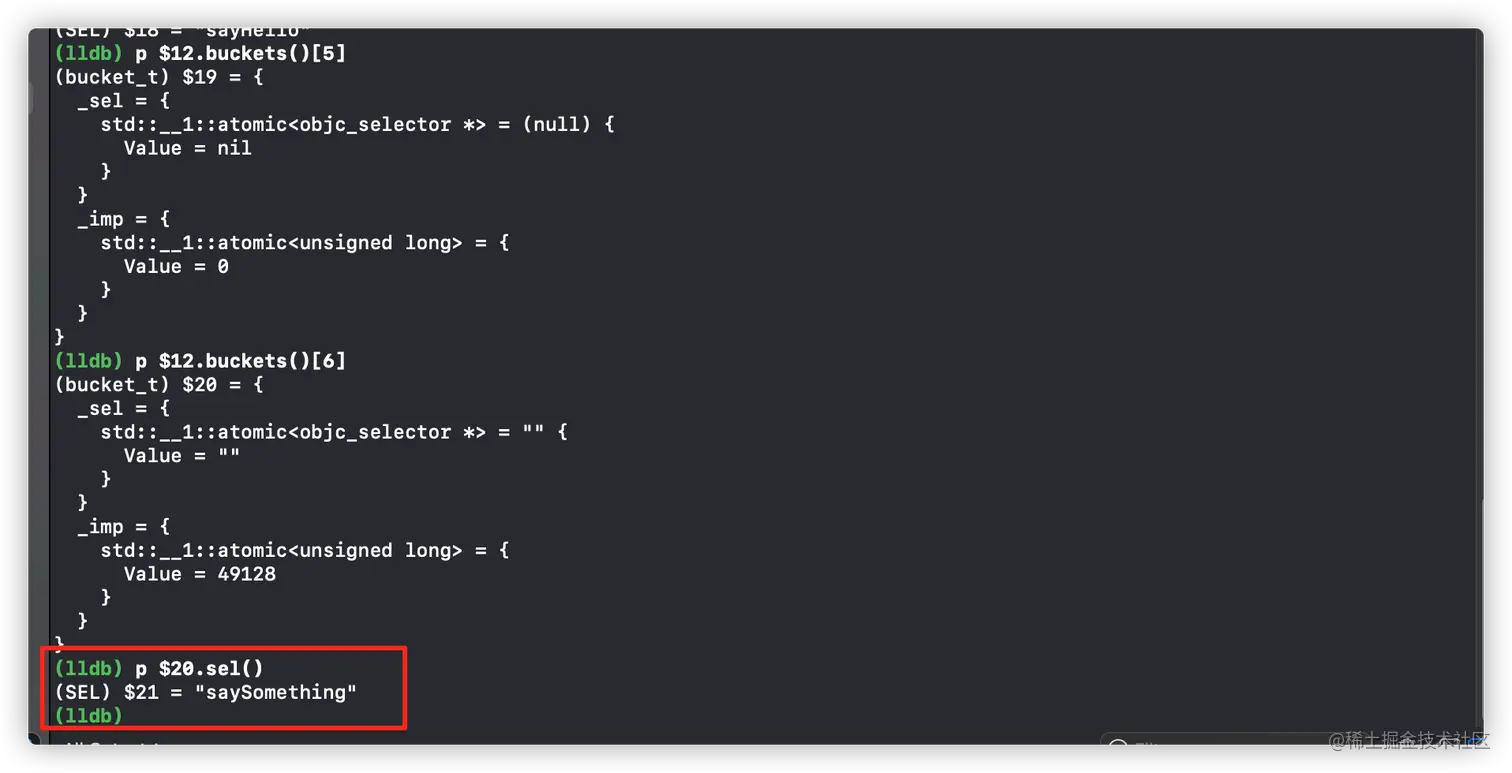

和上面一样，我们取了很多次才找到（问题点2），打印出来方法名确定是我们的saySomething


那继续调用方法sayHello,_maybeMask的value = 7没变，_occupied值变成4了

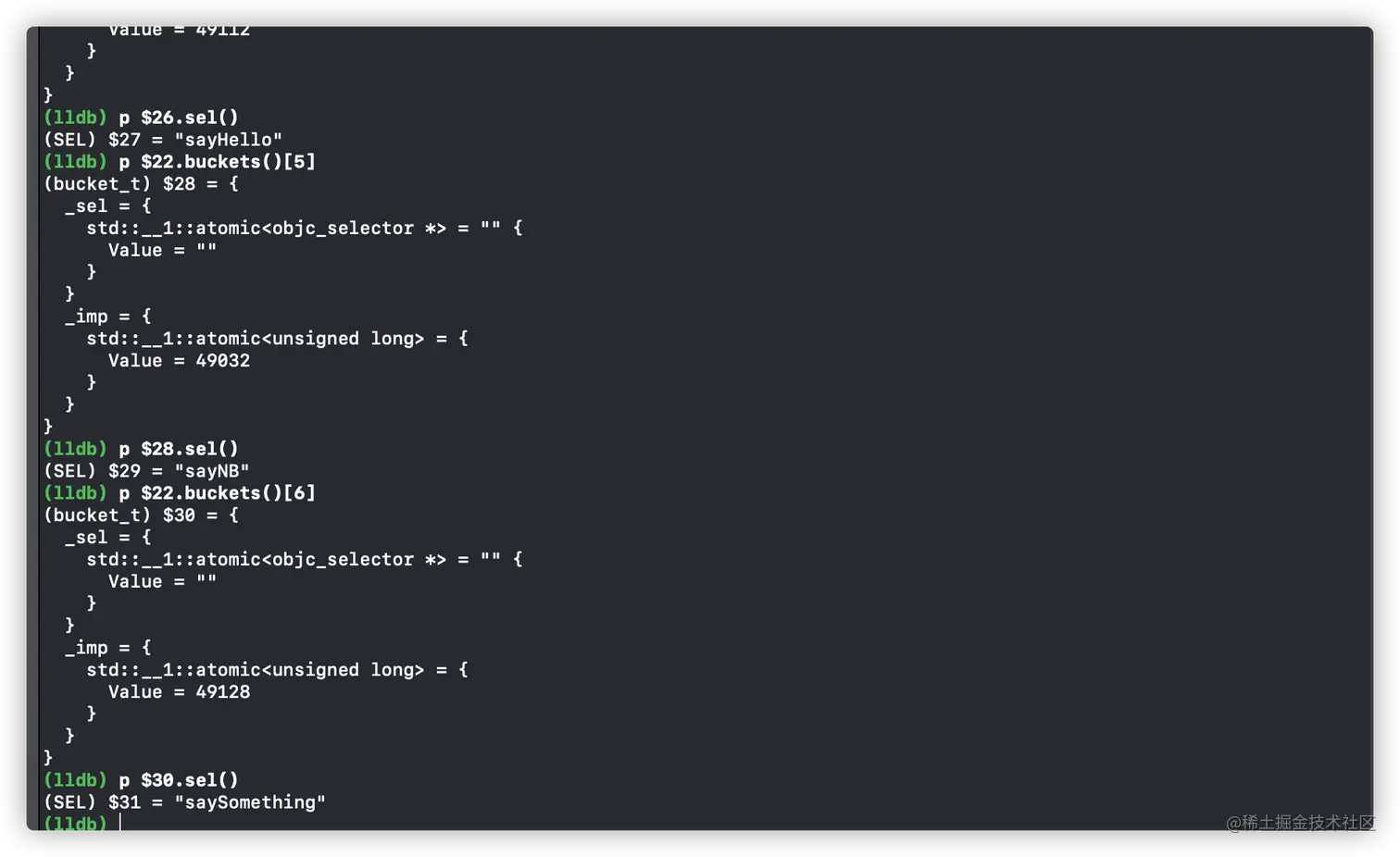

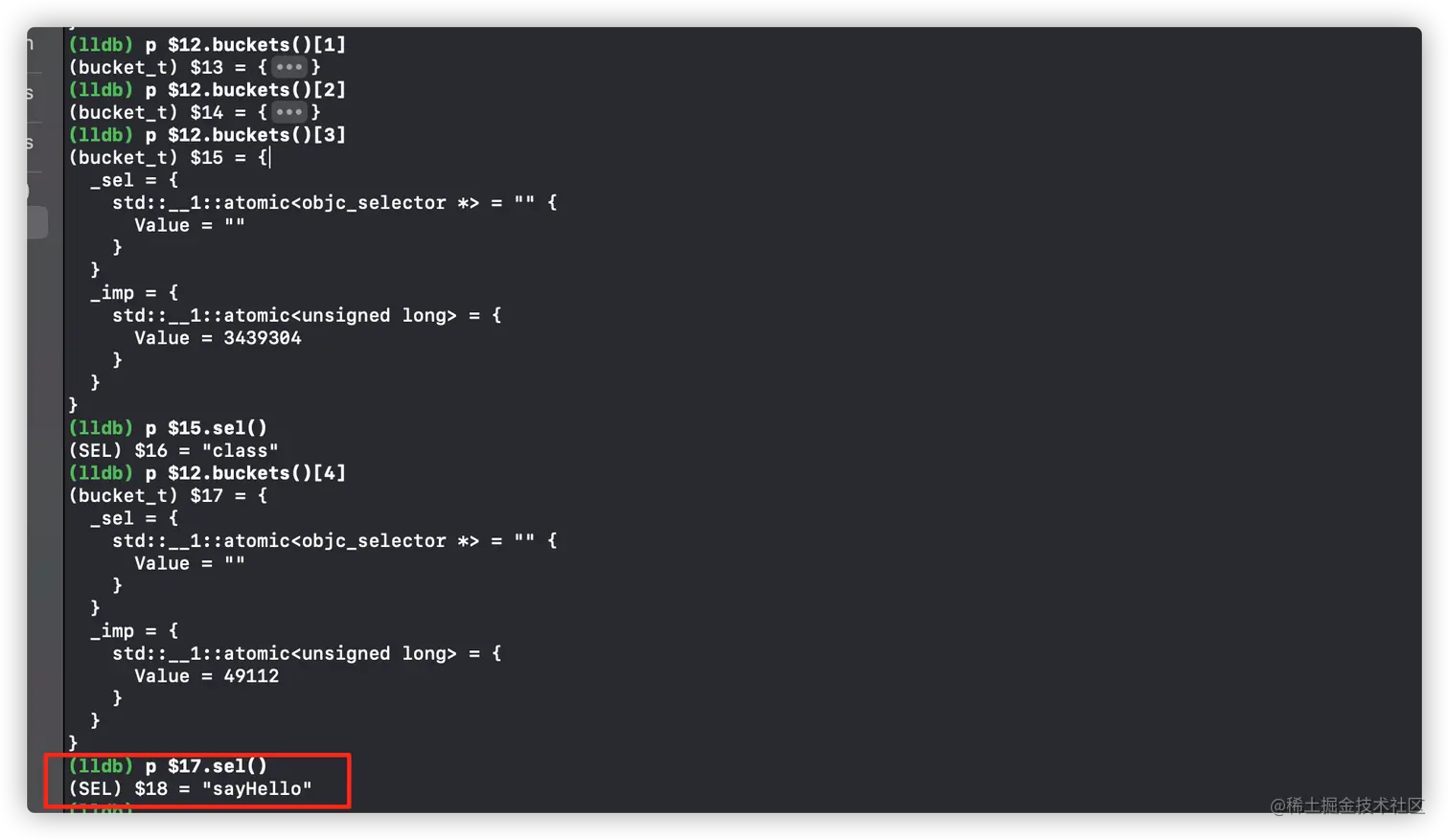

经过这一步后我们找到了找到了sayHello，继而也找到了saySomething，那么我们继续调用第三个方法sayNB，_maybeMask的value = 7没变，_occupied 值变成5了

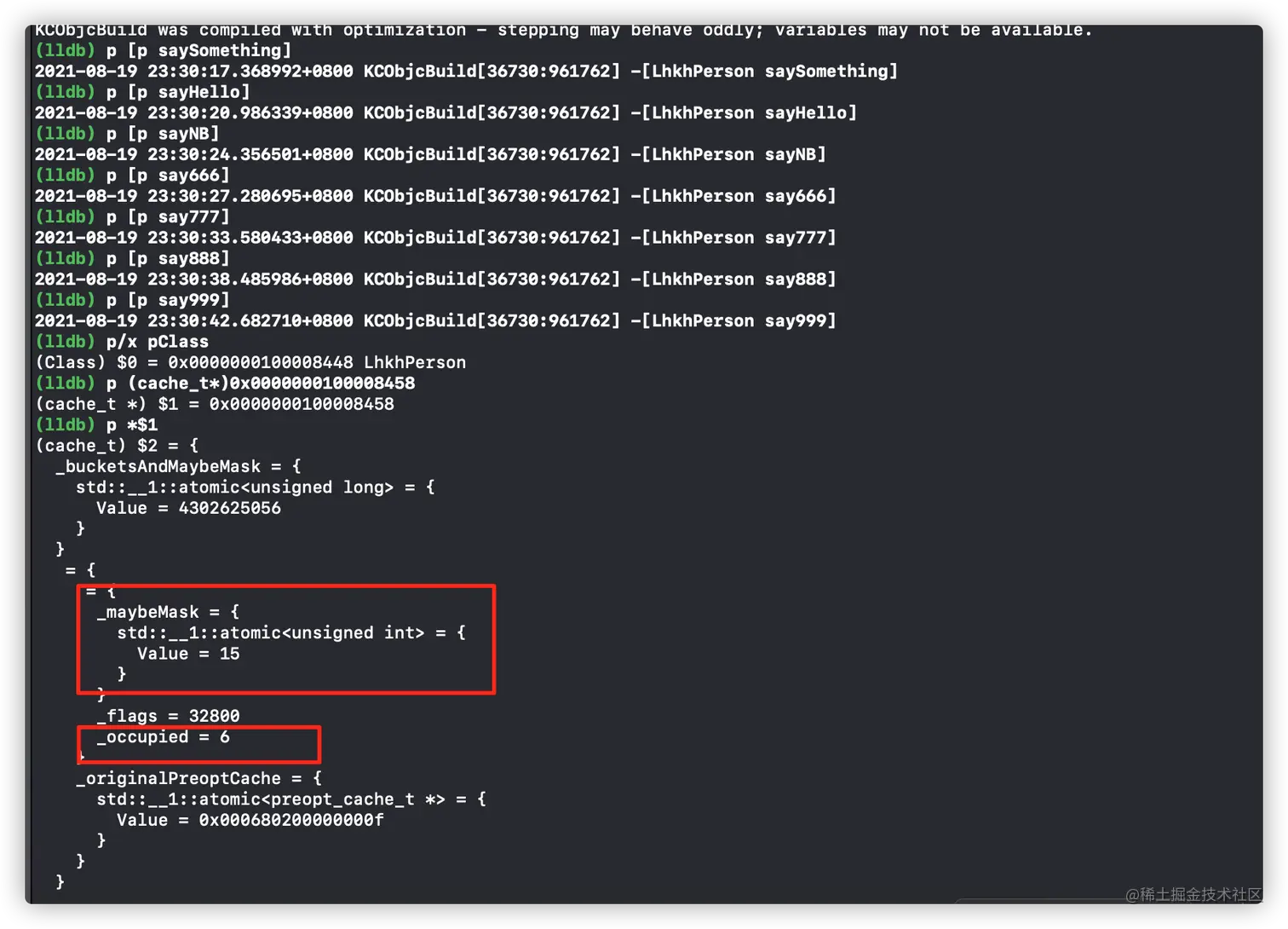

三个方法都找到了，继续验证当我们调用7个方法时，_maybeMask的value = 15，_occupied 值变成6（我们调用了7个方法，为什么是6呢）

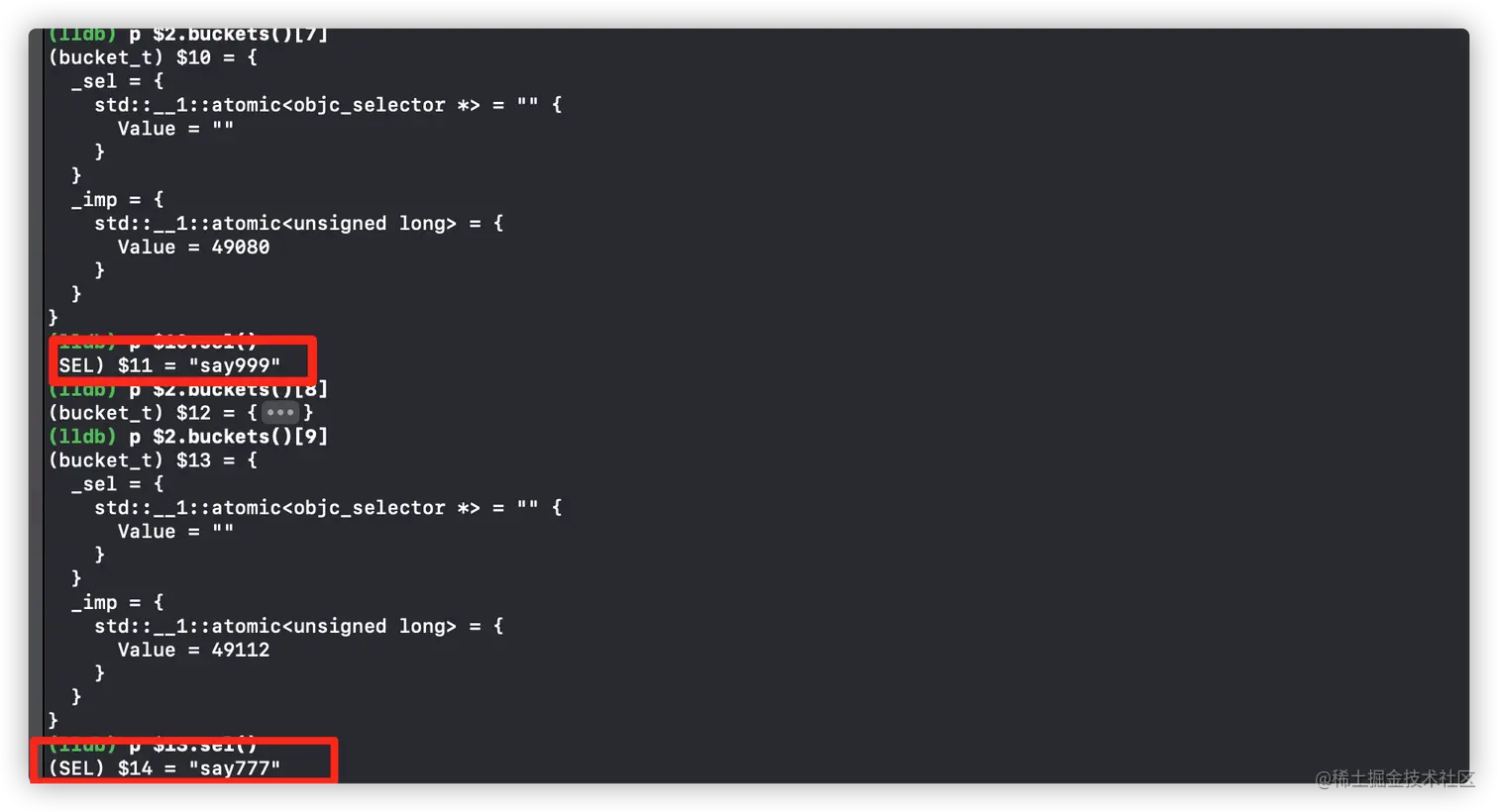

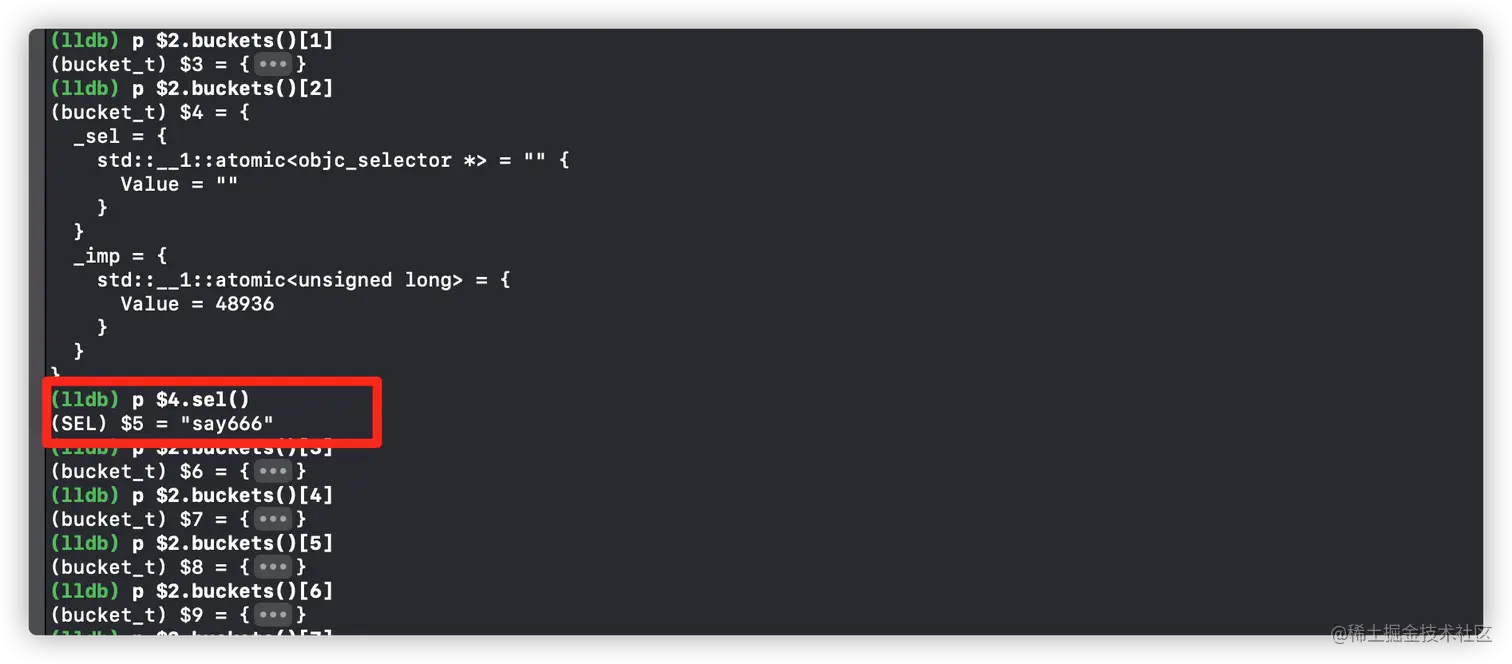

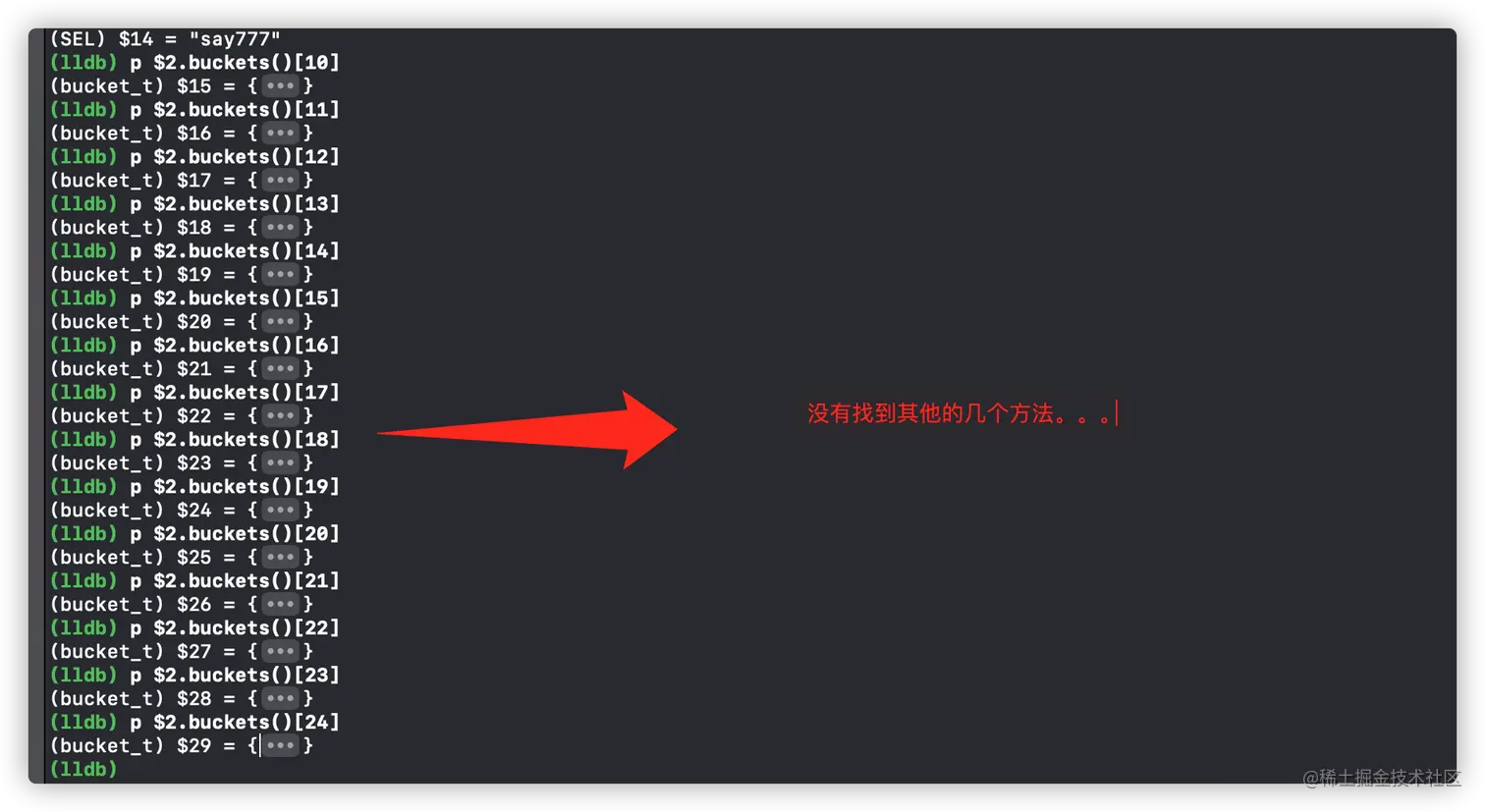

我们找到了say666、say777、say999三个方法，然后其他4个方法往后取了20多个数据没有找到，那其余方法呢？（问题点3）

总结

  • bucket_t里面存的是方法的sel和imp

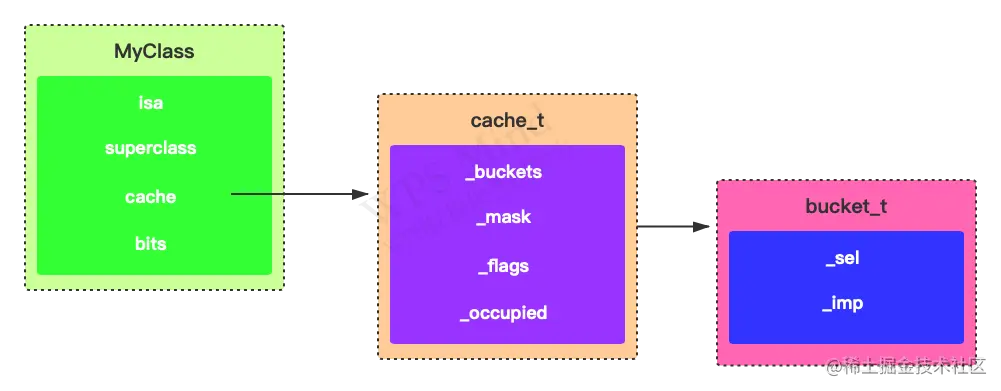

  • cache_t中存的是很多的bucket_t


使用LLDB探究时，我们肯定会发现：

  • 每当多调用一个方法过后_occupied和_mask会发生改变这个是为什么呢？
  • 读取buckets里面的数据时，可以发现里面缓存的方法并不是有序的，而是无序的，这又是为什么呢？
  • 当调用很多不同的方法过后，我们在后面取方法数据时发现有方法已经找不到了，这又是什么情况？

代码转换探索

上面我们使用LLDB调试分析cache，每次调用以此方法后重新获取数据，过程还是有点繁琐的，那有没有更方便直接的方法呢？那肯定是有的啊，我们通过自定义源码的一些结构体实现，来脱离源码分析：

我们的cache是在class里面，那么我们来自己写一个class的结构体出来：

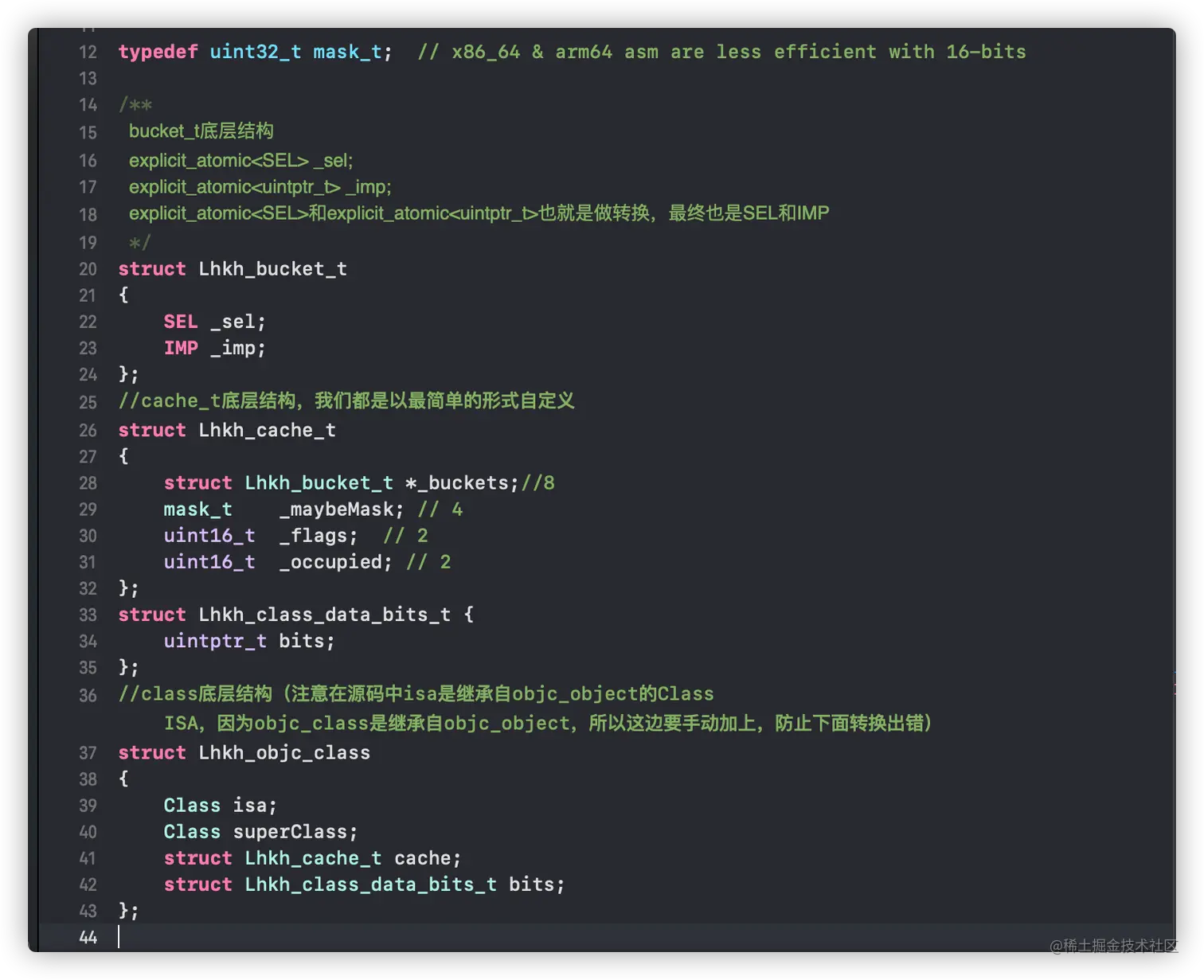

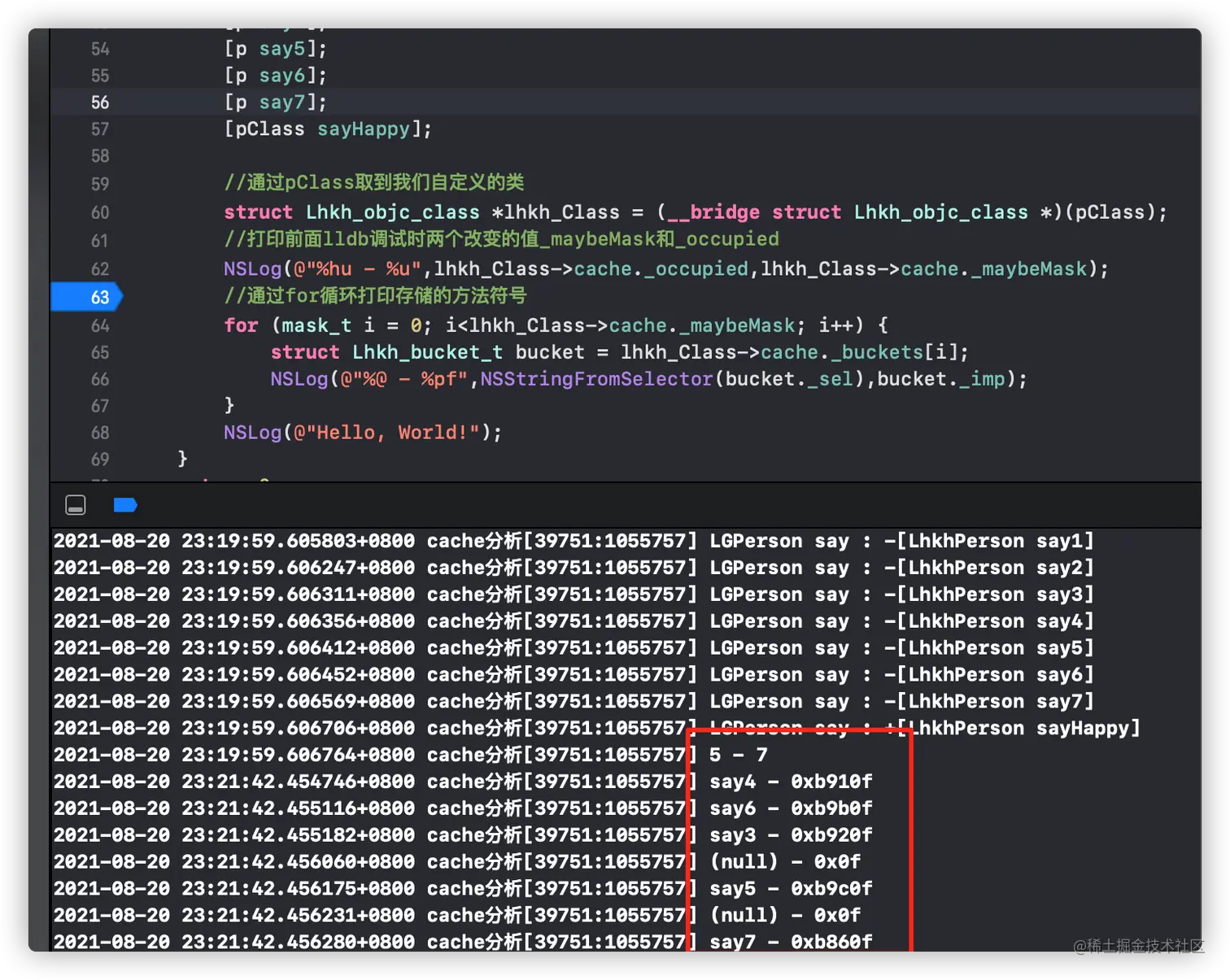

image.png 参照底层源码我们自定义的结构体，然后下面我们就使用一下：

image.png 调用方法都打印出来了，这样就使得我们脱离源码也是可以得到上面lldb相同的结果:

  • _maybeMask和_occupied两者的值随着方法的调用会改变；
  • 方法符号取出来无序性；
  • 方法丢失。 既然结果是相同的，那么我们就只有通过源码来探究这几个问题了。

cache底层探索

既然cache是在缓存方法，那么要想缓存那必须得将方法插入到cache_t表中啊，所以肯定有insert方法，那么带着这个思路我们到cache_t中去看看：


cache_t::insert分析

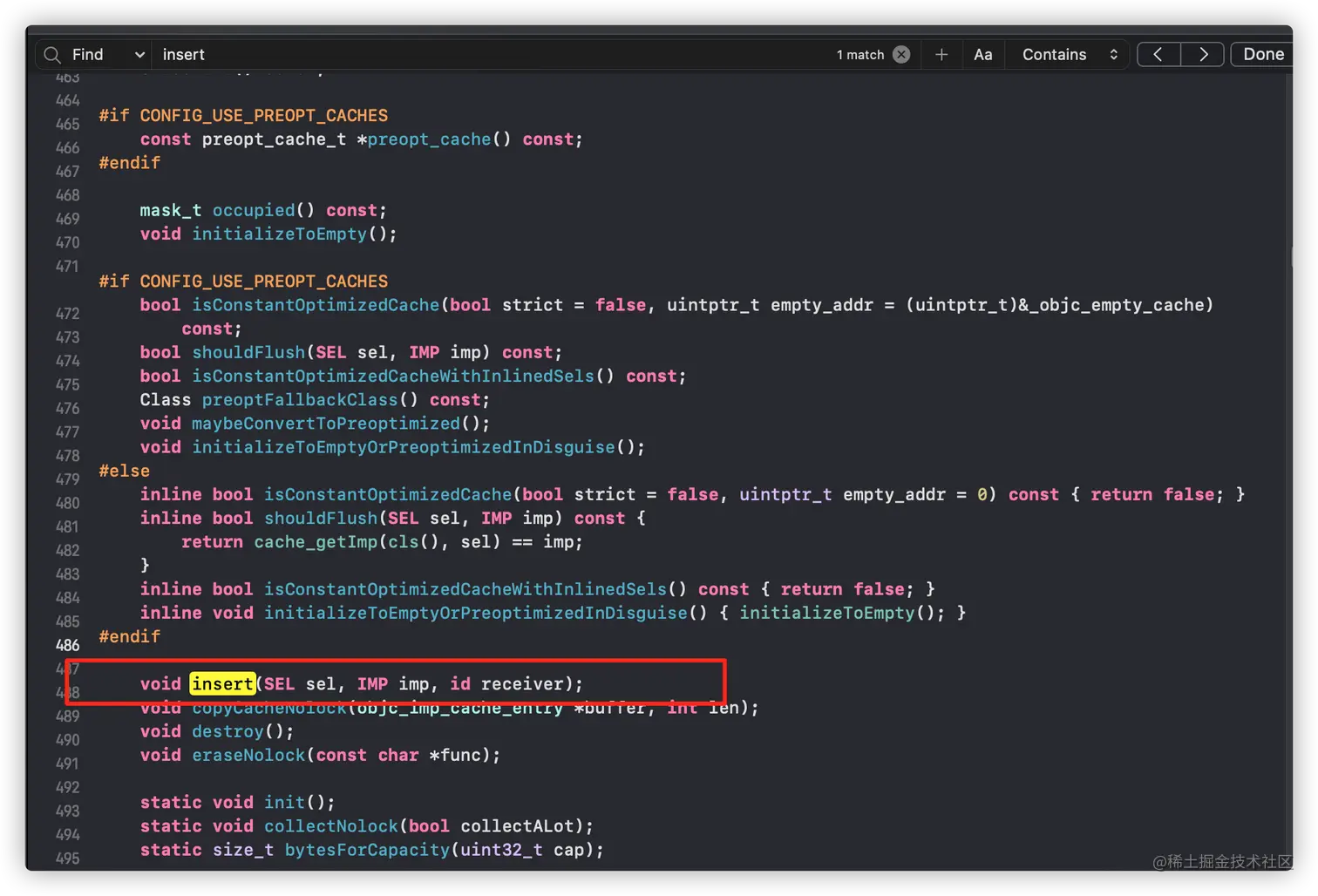

可以看到在cache_t中可以查找到插入的方法，并且传入了三个参数，sel方法符号，imp地址指针，receiver消息接受者；进入到方法实现中：


这部分源码里面包含的信息量还是很大的，也调用了不少的方法，也有不少的逻辑判断，我们一起详细分解一下：

容器空间创建

除去一些无关紧要的代码，我们知道因为是插入方法，那么刚开始时肯定是空的，那么我们肯定就是找到刚开始为空的时候做了些什么：

mask_t newOccupied = occupied() + 1; // 刚开始occupied()肯定为0，也就是调用一个方法加一次1
unsigned oldCapacity = capacity(), capacity = oldCapacity;//取到这个容量,相当于初始化
if(slowpath(isConstantEmptyCache())) {
    // Cache is read-only. Replace it.
    if (!capacity) capacity = INIT_CACHE_SIZE;//4
    reallocate(oldCapacity, capacity, /* freeOld */false);
}
  • if (!capacity) capacity = INIT_CACHE_SIZE; 判断是否为空，开始的时候肯定是空，这个时候给他赋值INIT_CACHE_SIZE
    • INIT_CACHE_SIZE  = (1 << INIT_CACHE_SIZE_LOG2)，INIT_CACHE_SIZE_LOG2 = 2，所以也就是1左移两位也就是4
  • reallocate(oldCapacity, capacity, /* freeOld */false);然后就是调用这个reallocate方法创建容器分配容量，这个方法内部又调用了很多的方法.
reallocate方法：
void cache_t::reallocate(mask_t oldCapacity, mask_t newCapacity, bool freeOld)
{
    bucket_t *oldBuckets = buckets();//取到老容器
    bucket_t *newBuckets = allocateBuckets(newCapacity);//创建新的容器并开辟内存
    // Cache's old contents are not propagated.
    // This is thought to save cache memory at the cost of extra cache fills.
    // fixme re-measure this
    ASSERT(newCapacity > 0);
    ASSERT((uintptr_t)(mask_t)(newCapacity-1) == newCapacity-1);
    setBucketsAndMask(newBuckets, newCapacity - 1);//设置mask和bucket
    if (freeOld) {//释放掉老的容器空间取决于freeOld
        collect_free(oldBuckets, oldCapacity);
    }
}

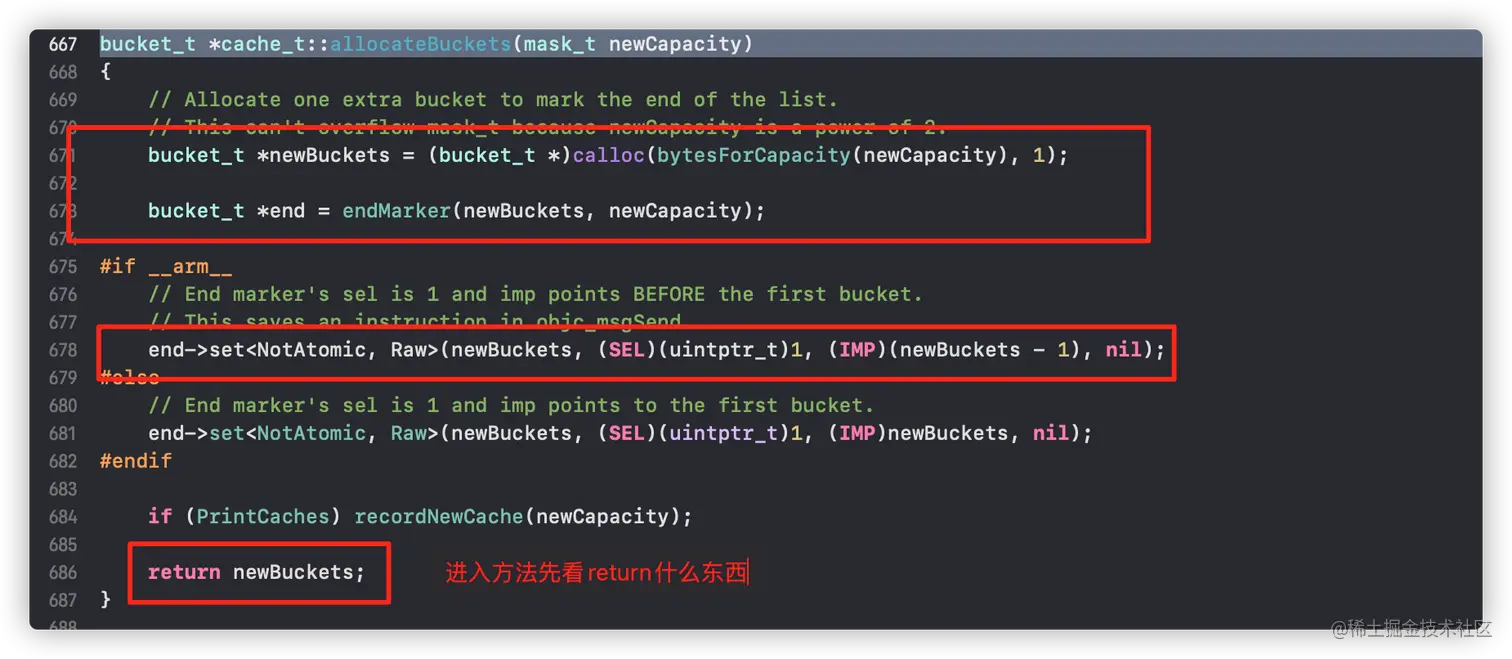

  1. allocateBuckets新容器创建和开辟内存空间；

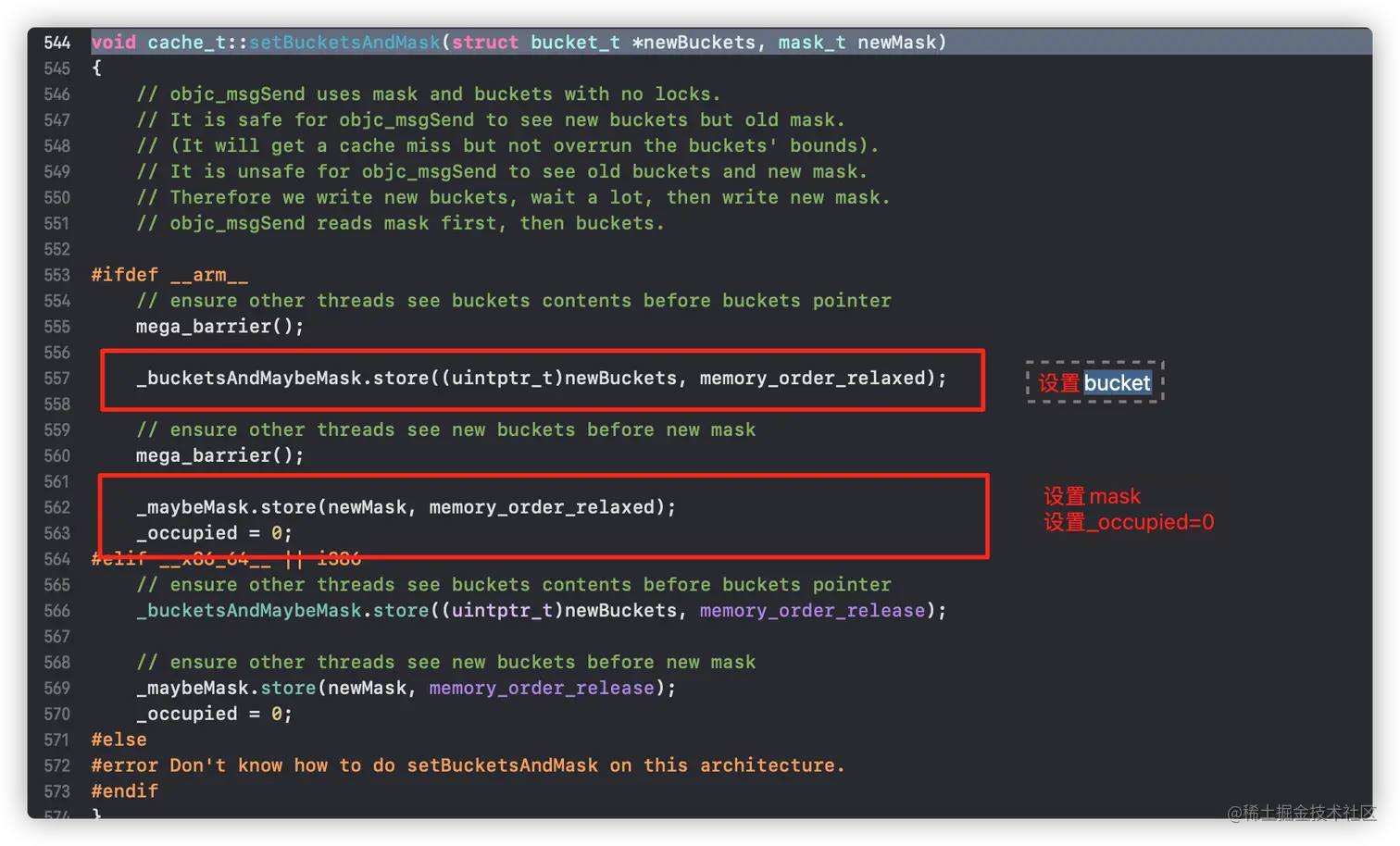

  1. setBucketsAndMask设置mask和bucket,并设置_occupied=0；

image.png 3. collect_free释放老容器，回收内存；取决于freeOld参数。

capacity容量：
  • 第一次进入缓存时4-1也就是3；
  • 小于3/4容量和小于总容量时啥也没干；

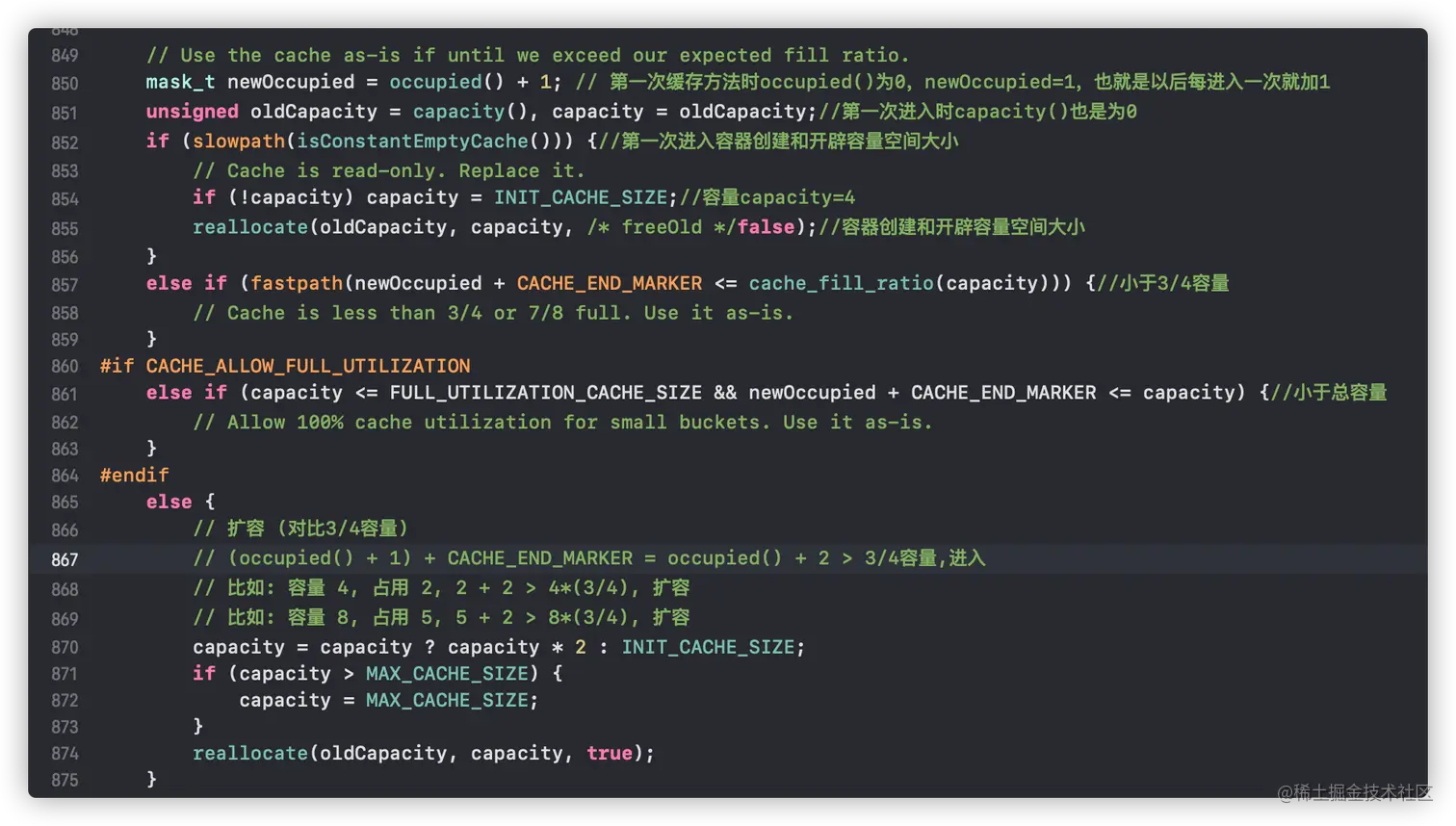

  • 扩容：
//capacity是否有值判断，有则两倍扩容，否则就是4（1<<2）
capacity = capacity ? capacity * 2 : INIT_CACHE_SIZE;
//判断capacity是否大于最大值2^15，大于则直接等于2^15，所以最大扩容为2^15
if (capacity > MAX_CACHE_SIZE) {
    capacity = MAX_CACHE_SIZE;
}
//重新创建容器，开辟空间，freeOld=true 释放老容器，回收内存
reallocate(oldCapacity, capacity, true);

capacity容量验证：

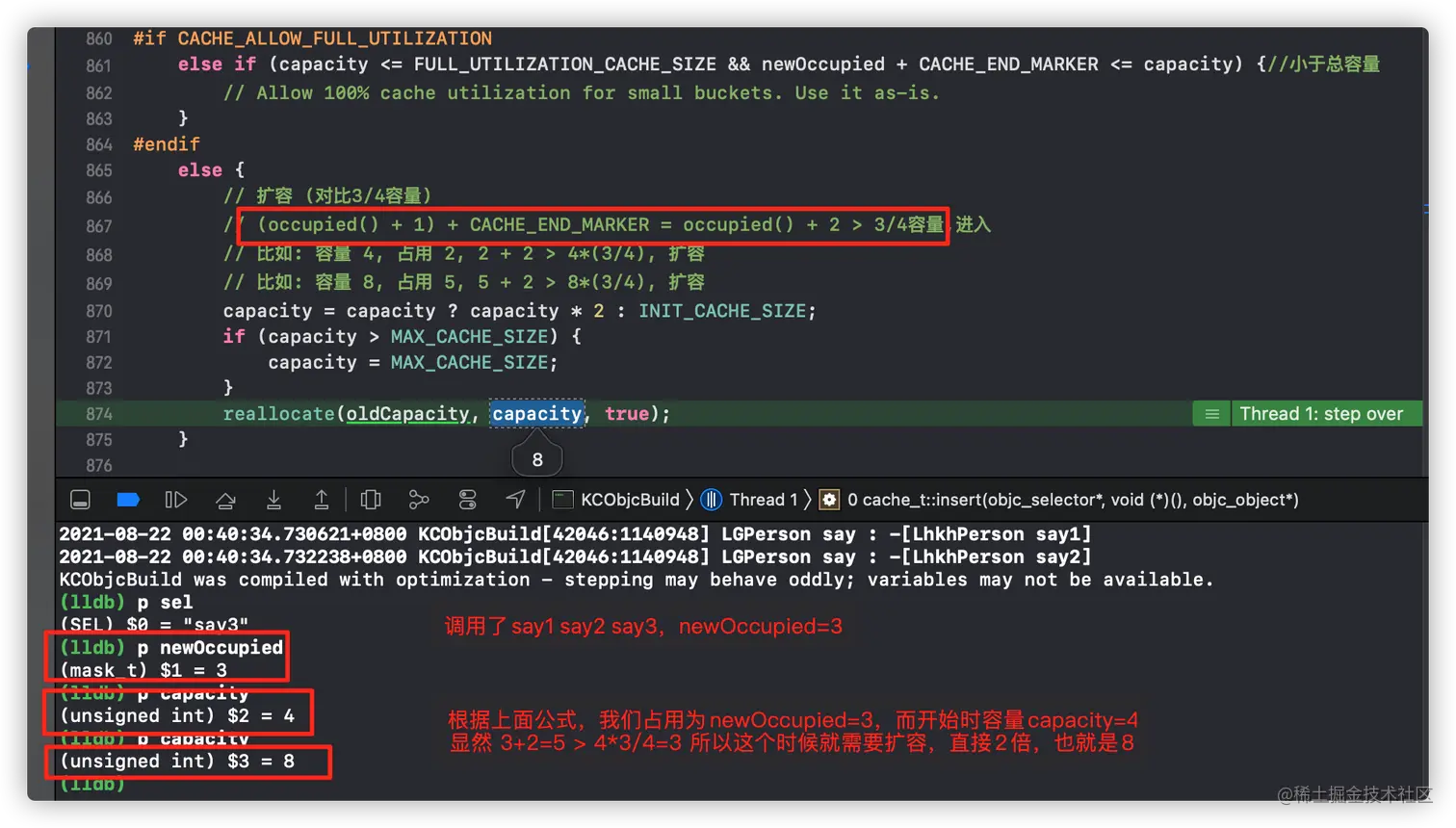

image.png 第一次调用1个方法时，首次进入时occupied=1，capacity=4； 当我们调用了3个方法时


调用4个方法时

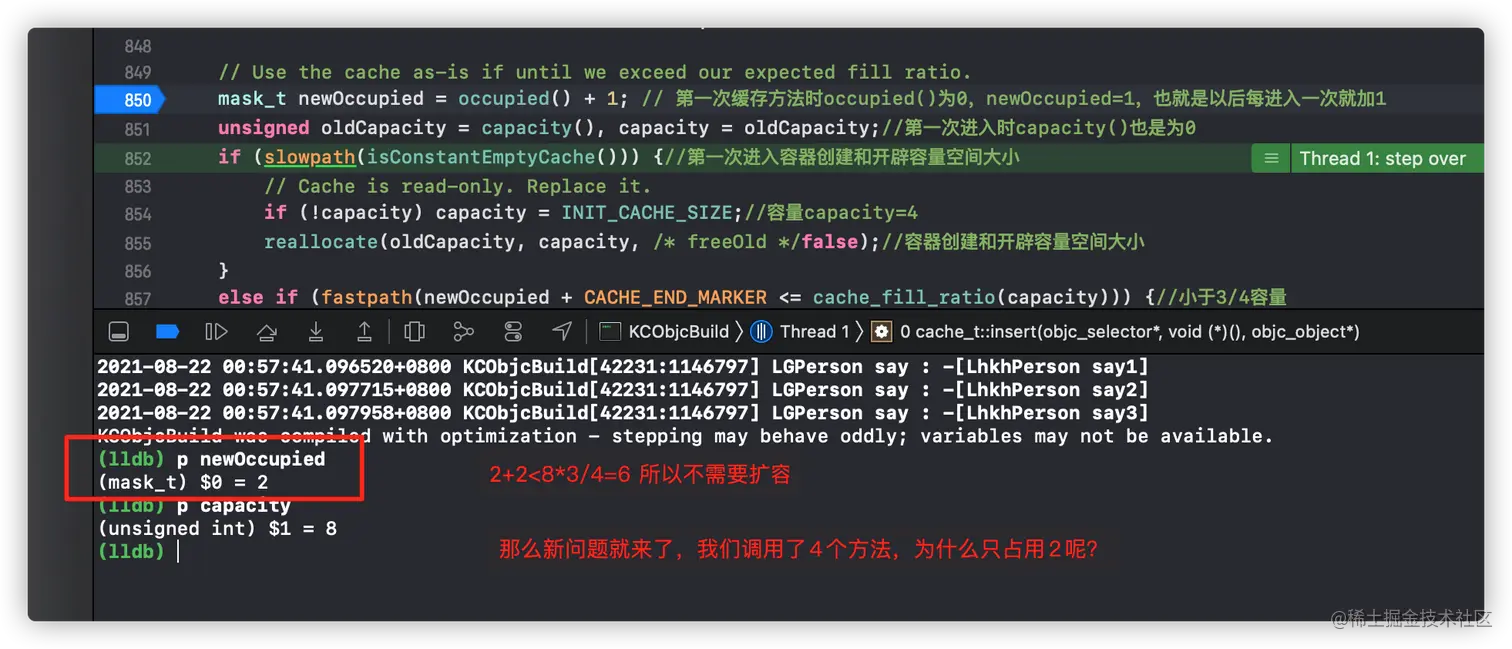

image.png 通过源码调试我们验证了扩容的操作，但是也给我带来了新问题，为什么调用了4个方法，但是occupied=2呢？我们将这个联系到问题点3，猜想难道是方法丢失？

方法缓存

可以看出来，方法缓存时通过哈希表，我们可以先脑补一下数组，链表和哈希表：

数组，链表，哈希表补充

  • 数组：数组是用于储存多个相同类型数据的集合。主要有以下优缺点：

    • 优点：访问某个下标的内容很方便，速度快
    • 缺点：数组中进行插入、删除等操作比较繁琐耗时

  • 链表：链表是一种物理存储单元上非连续、非顺序的存储结构，数据元素的逻辑顺序是通过链表中的指针链接次序实现的。主要有以下优缺点：

    • 优点：插入或者删除某个节点的元素很简单方便
    • 缺点：查找某个位置节点的元素时需要挨个访问，比较耗时

  • 哈希表：是根据关键码值而直接进行访问的数据结构。主要有以下优缺点：

    • 优点：1、访问某个元素速度很快 2、插入删除操作也很方便
    • 缺点：需要经过一系列运算比较复杂

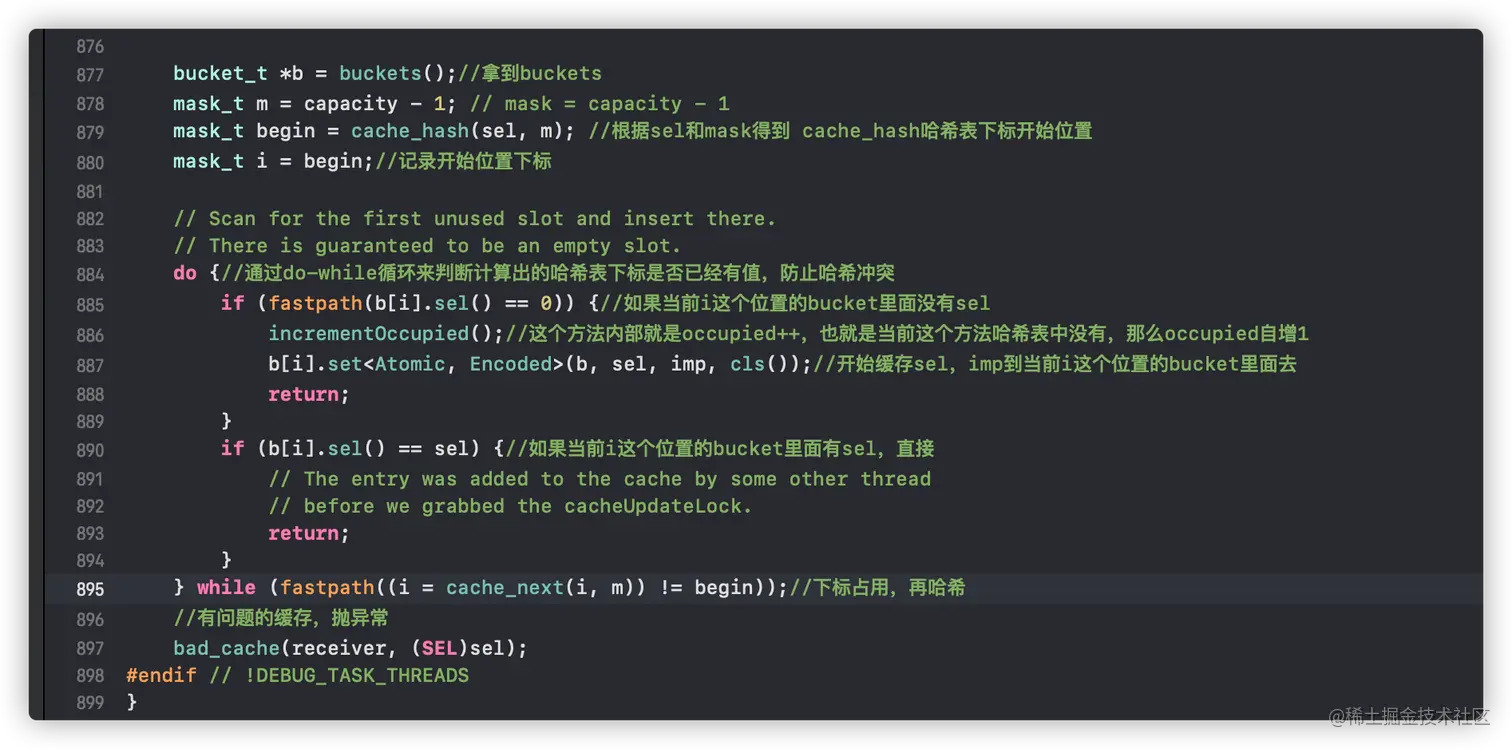

方法缓存主要代码： image.png

  • 通过sel和mask调用cache_hash进行计算出哈希表下标；
  • 通过do-while循环防止哈希冲突；
  • 下标占用就调用cache_next再次哈希计算下标；
  • 有问题的缓存则调用bad_cache异常。

我们来看看这几个方法：

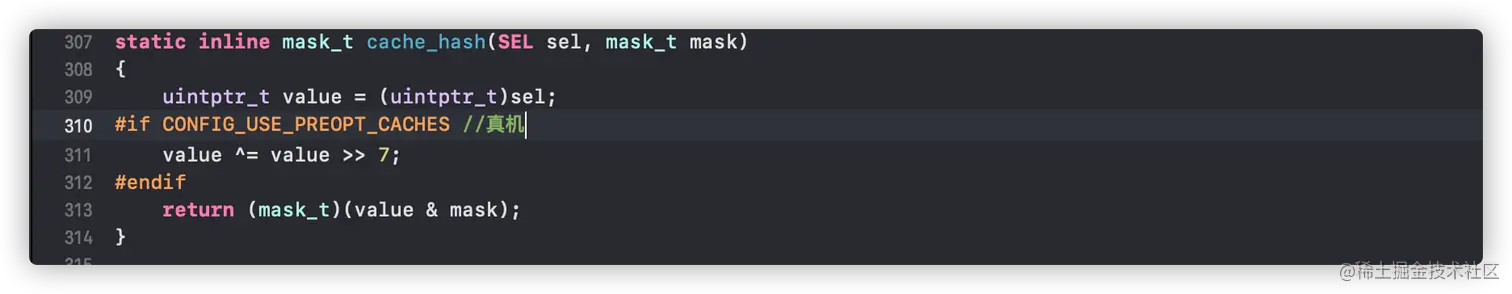

cache_hash算法

通过传入的sel和mask进行计算，将sel强转为uintptr_t类型，然后将得到的value值与上mask掩码

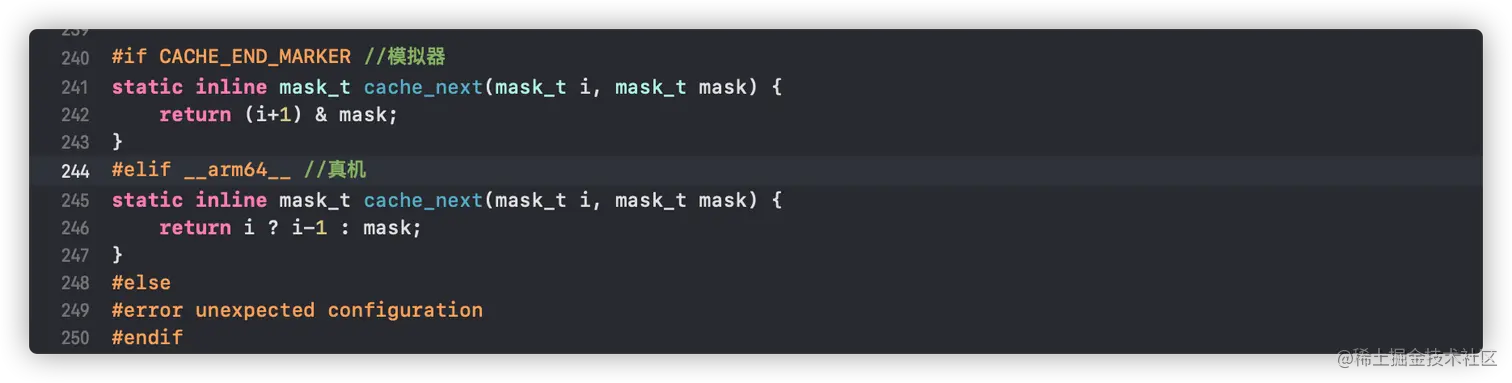

cache_next算法

非真机情况下通过上次计算出的下标加上1再次与上掩码mask；真机情况下如果i有值，则减1得到新下标，没有则直接取mask image.png

incrementOccupied方法

_occupied自增 image.png

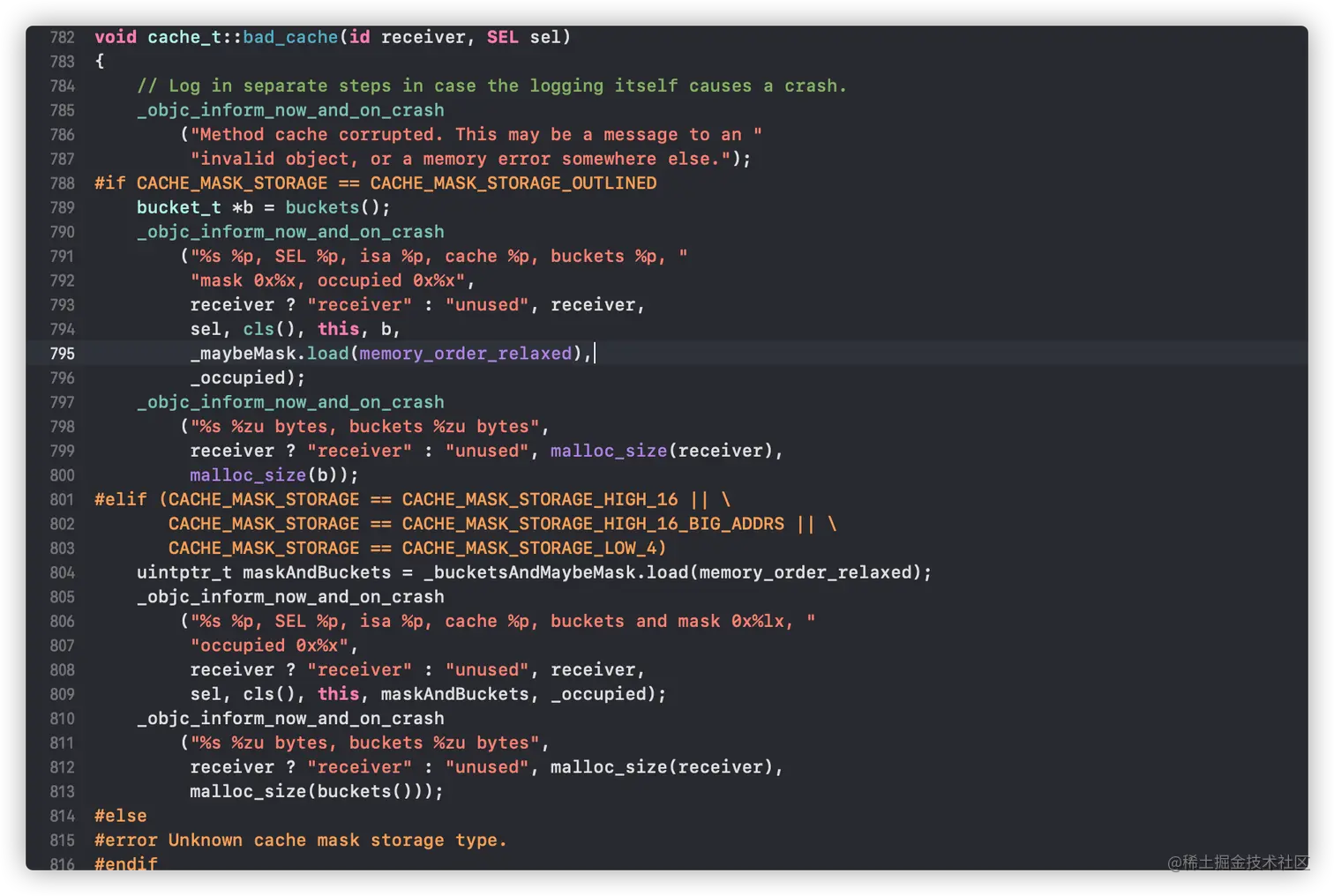

bad_cache方法

得到有问题的缓存，直接抛异常 image.png

总结
  • 方法缓存是bucket容器存储方法的sel和imp；
  • 方法缓存时每缓存一个方法_occupied就会加1，当我们的_occupied+2大于容量capacity时系统就会进行扩容，也就是capacity*2，这也就解释了我们问题1数值变化问题；由于扩容会使得重新分配容量也就是调用了reallocate方法，所以我们问题3所出现的丢失就是因为扩容导致释放了老容器，回收内存；
  • bucket通过哈希表实现存储的，每个bucket都是通过hash算法获取的下标，这也就能解释我们问题2为什么是无序的；

还有待探索，后续继续补充！
