Redis中的基本数据结构实现原理剖析

文章目录

• • • 1. 概念
    • 2. String
    • 3. list
    • 4. hash
    • 5.set
    • 6. sorted-set

---

1. 概念

Redis中保存数据的key-value的value内存的通用结构为：

typedef struct redisobject{
    unsigned type:4;    // 结构化类型
    unsigned encoding:4; // 结构化类型的具体实现方式
    unsigned lru:REDIS_LRU_BITS;  // 对于长久不访问对象的清理
    void *ptr;  // 应用计数用于对象向的GC
} robj;

Redis中常用的存储数据的数据结构有5种：

• key-string：一个key对应一个值，一般用于存储单个值
• key-hash：一个key对应一个Map，一般用于存储一个对象数据
• key-list：一个key对应一个列表，一般可用于实现栈或队列结构
• key-set：一个key对应一个无序集合，一般可用于交集、差集和并集等关于集合的操作
• key-zset：一个key对应一个有序集合，一般可用于排行榜、积分存储等操作

另外，还有几种其他的数据结构：

• HyperLogLog：计算近似值
• GEO：地理位置
• BIT：存储一个字符串，本质上存储的是一个byte[]

各种数据结构的示意图如下所示：

---

2. String

Redis中string除了可以存放字面意义上的字符串外，还可以用于存放整数和浮点数，三种类型之间的转换由Redis负责。内存的存储结构中，int用于存储整型数据，SDS（simple dynamic string）用于存储字节/字符串和浮点型数据。SDS除了可以储存字符串值之外，还用作Redis中的各种缓冲区，如AOF持久化中的AOF缓冲区。

其中sds的结构定义如下：

typedef struct sdshdr{
    unsigned int len;   // 当前已存储数据的大小
    unsigned int free;   // 空闲空间，便于扩容
    char buf[];   // 存储string内容
};

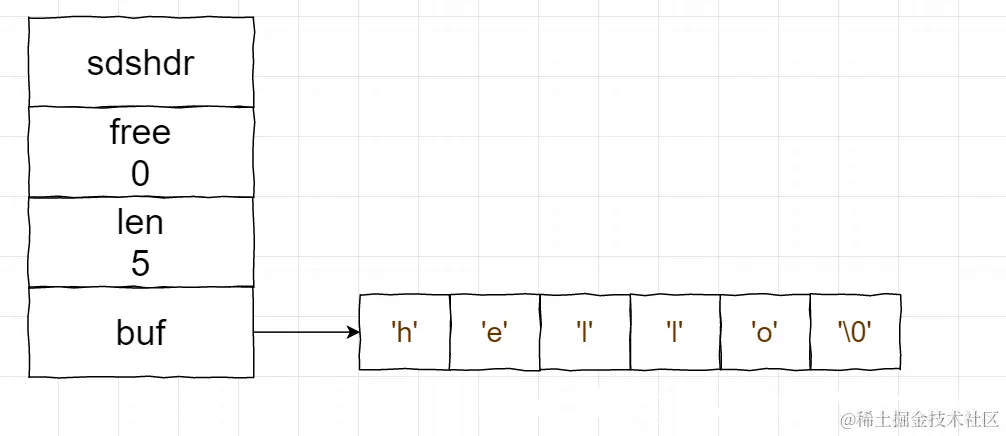

例如，"hello"在buf[]中的存储形式为：

其中\0的结束符遵从了C语言的规范，可以方便直接使用C语言中关于字符串操作的函数。free表示buf数组空闲空间的大小，len表示buf数组中已经占用的字节数，buf数组用于存储数据。

buf字节数组底层保存的是一系列的二进制数据，它依赖于len的数值判断内容的结束位置。因此，Redis不仅可以用来保存字符串，还能够保存其他类型的数据。

通常认为SDS相关的API都是二进制安全的，依据就是它底层的存储实现。

从保存数据的形式上看，Redis中String类型存储的数据和C语言的字符串类似，为什么还需要创建SDS而不直接使用C中的字符串形式保存呢？

首先，不假思索的给出这两种方式之间的区别，然后逐条分析：

C字符串	SDS
获取字符串长度时间复杂度O(N)	获取字符串长度时间复杂度O(1)
缓冲区可能溢出	缓冲区不会溢出
修改字符串N次，必然会有N次内存重分配操作	修改字符串N次，最多N次内存重分配操作
只能保存文本数据	可以保存文本或二进制数据
可以使用所有<string.h>中的库函数	可以使用部分<string.h>中的库函数

获取字符串长度

由于C中的字符串并没有记录自身的长度，如果想要判断一个给定字符串的长度，就需要重头遍历所有的字符，直到遇到 \0结束符为止。因此，时间复杂度为O(N)。但是，SDS本身的len字段就保存了数据的长度，获取长度操作的时间复杂度为O(1)。

缓冲区情况

由于C中字符串不记录长度信息，那么在执行拼接等操作时，如果已经分配的空间不足以存放操作后的结果，就会发生缓冲区溢出现象。

SDS在len字段记录了数据的长度，此外在执行操作之前会判断空间是否足够。如果足够，则直接进行相关操作；如果不够，则会先进行扩容，然后才执行操作。

内存重分配次数

C中字符串底层的存储使用的是长度+1的数组，对于字符串的操作会影响底层数组的内存分配情况。具体情况如下：

• 如果操作后结果所需空间超过了已有空间，需要扩展数组空间
• 如果操作后所需空间不足以占满已有空间，需要回收多余的空间

因此，每一次对于字符串的操作都会涉及到一次内存空间的重分配操作。如果频繁的对字符串进行操作，那么由内存重分配所带来的性能开销将很大。

而SDS采用了内存空间预分配和惰性空间释放两种机制，有效的缓解了上述的问题。在涉及到扩容操作时，程序不仅会分配给SDS需要的空间，还会多分配一部分空闲空间，便于之后可能的操作使用。只要后续的操作所需的空间不超过空闲空间，就不会发生内存重分配操作。

具体来说，当buf[]仍有空间时，append操作直接添加到现有的string内容的后面，而且free的部分不会因string长度的变化而改变。但是当现有的buf[]无法存储string内容时，就需要进行扩容操作，触发的条件如下：

• 字符串初始化时，buf[]的大小为len + 1。当对string的操作完成后预期的长度小于1MB时，扩容的大小等于string预期长度加1，即buf[]长度加倍
• 对于长度大于1MB的string，buf[]总是留出1MB的free空间，即buf[]以新string长度的2倍进行扩容，但最大留出1MB空间

而惰性空间释放指的是：当操作后所需的空间反而减少时，系统并不会立即回收空闲空间，而是用free字段记录空闲空间大小，便于后续的使用。

---

3. list

list用于存储string序列，内部使用linkedlist或ziplist存储。当list中元素的个数和单元个数的长度较小时，Redis使用ziplist存储来减少内存空间的使用，否则使用linkedlist存储。

linkedlist的底层实现方式就是双向链表，list中定义了头尾指针和链表的长度，链表中的每个节点都包含前驱指针和后继指针，它是无环的。

typedef struct list{
    listNode *head;
    listNode *tail;
    unsigned long len;
    // ...
}

typedef struct listNode{
    struct listNode *prev;   // 前驱指针
    struct listNode *next;   // 后继指针
    void *value;             // 节点值
}

ziplist存储于连续的内存中，结构如下：

<zlbytes><zltial><zllen><entry><entry>...<zlend>

其中：

• zlbytes：ziplist的总长度，即记录整个ziplist占用的内存字节数
• zltail：记录ziplist表尾节点距离ziplist的起始位置有多少字节
• zllen：ziplist中元素的个数
• entry：用于存储元素的内容
• zlend：恒为0xFF，用于不同ziplist之间的定界符

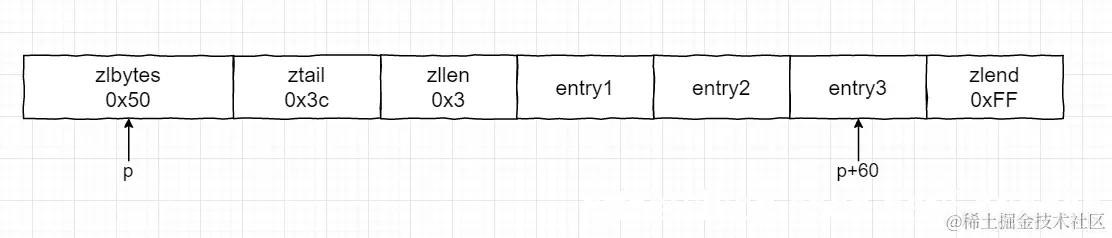

例如：

ziplist中每个节点由previous_entry_length、encoding、content三部分组成，其中：

• previous_entry_length：记录前一个entry的长度，如果前一个entry的长度小于254个字节，就是用1字节记录；如果长度大于254字节，就使用5字节记录，第一字节为0xFE（254），后四个字节用于记录长度

如果知道ziplist的起始位置，通过ztail就可以达到ziplist的表尾，借助于每个entry的previous_entry_length就可以实现ziplist的从尾到头的遍历。

• encoding：记录content属性所保存的数据的类型和长度，大小有一字节、两字节或者五字节

如果编码以00、01、10开头，表示content保存的是字节数组；如果是11开头，表示保存的是整数。

• content：保存entry节点的值，例如：




---

4. hash

hash内部使用哈希表hashtable和ziplist存储内容，对于数据量较小的hash使用ziplist，否则使用hashtable。其中hashtable的实现自底向上分为三层，分别为：

• dictEntry：管理一个key-value对，同时保留同一个桶中相邻元素的指针，以此维护哈希桶的内部链
• dictht：维护哈希表所有的桶链
• dict：当dictht需要扩容或是缩容时，用于管理dictht的迁移

其中dictht结构定义如下：

typedef struct dictht{
  	dicEntry ** table;  // 维护哈希桶，指向桶中的第一个dictEntry
    unsigned long size; // 桶的个数
    unsigned long sizemask;  // 恒等于size - 1，用于快速得到哈希值的模
    unsigned long used;  // 已用的桶的个数
};

typedef struct dictEntry{
	void *key;  // 键

    // 值
    union{
    	void *val;
        uint64_t u64;
        int64_t s64;
    }
    // next指针
    struct dictEntry * next;
} dictEntry;

结构存储示意图如下所示：

当有一个新key到达时，首先通过哈希算法（MurmurHash2算法）计算得到它对应的哈希值h，然后对size字段取模得到它对应的桶。进入对应的桶遍历全部的entry，判断是否存在相同的key。如果没有，则将其插入到桶头，并且更新dictht的used数量；如果有，则覆盖更新。

这里hashtable的实现方式和Jdk 1.7 中的HashMap的实现是类似的。

那Redis中的hash如何解决可能出现的key冲突问题呢？这里使用的也是链地址法，而且插入构建链表时使用头插法。

当桶中的entry很多时，遍历全部的entry寻找key的效率将变得很低，需要增加桶的数量来减少单个桶中entry的数量。hash这里同样使用了负载因子来决定是否需要扩容，负载因子等于已有元素和哈希桶的比值，具体扩容规则如下：

• 小于1时一定不扩容
• 大于5时一定扩容
• 1和5之间时，如果Redis没有进行BGSAVE、BGREWRITEAOF操作时，则会扩容

当负载因子到达0.1时，Redis将对hash进行缩容，减少空闲桶的数量。扩容操作后新的桶的数量为现有桶的2n倍，缩容后桶的数量为现有桶的0.5n。另外，扩容和缩容都是通过新建hash表来实现的，扩容和缩容的过程中新旧两张表都是可以访问的，hashtable中的dict用于管理旧表到新表数据的迁移过程。如果迁移的过程中发生访问请求，首先回去访问旧表，如果发现对应的key所有的桶已经发生了迁移，则重新访问新表，否则继续在旧表操作。

其中dict的定义如下：

typedef struct dict{
	dictType *type;  // 类型特定函数
    void *privdata;  // 私有数据
    dictht ht[2];    // 哈希表
    int trehashidx;  // rehash索引
}

rehash的过程如下：

不管是扩容操作还是缩容操作，都是将ht[0]中所有的键值对rehash到ht[1]中，而且这里采用了渐进式rehash的方法实现数据的迁移。每次对一个键值对执行一次rehash操作，trehashidx值增1，当rehash全部完成后，trehashidx值设置为-1。

---

5.set

set用于存储不重复的数据，但是数据之间是无序的，set内部依赖于hashtable和intset（整数集合）实现。其中，当set中只有整型数据时，内部使用intset实现；否则，使用hashtable实现，而且它只利用了hashtable的key来保证数据的不重复，value永远为null。

hashtable和上面hash中hashtable的实现方式没有太大的差别，下面着重看一下intset的实现。intset核心就是一个字节数组，其中从小到大有序的存放着set的数据。其中数据的类型可以是int16_t、int32_t、int64_t，结构定义如下：

typedef struct intset{
  	uint32_t encoding;  // 元素的编码方式，即一个元素占用多少个contents数组
   	uint32_t length;    // set中元素的个数
    int8_t contents[];  // 存储元素内容
};

例如：

由于intset使用数组的方式实现，因此，key的查询过程可以使用二分查找。另外，intset为了进一步提升查找的效率，规定存储在contents数组中的元素应该是定长的，即占用相同数量的格子。int8_t对应的大小范围是[-128, 127]，如果set中元素的值都在这个范围内，那么使用一个content为存储就够了。如果某时插入的元素大小超过了127，那么需要使用最大需要的字节数进行存储。此时，intset中已有元素的大小也会升级到相同的字节数。

例如，起始intset中的1、3、4只使用一个content位，当插入32767时，它需要2个字节才能存放。那么除了使用两个字节存放32767外，已有的1、3、4也需要升级为使用2个content存放。

这种升级的机制具有两个好处：

• 提升整数集合的灵活性：不同类型的int型数据都可以存放，
• 尽可能的节约内存：尽量使用满足要求的内存空间大小即可，不满足要求时才升级

此外，intset是不支持降级机制的，如上所示，即使32767被删除了，1、3、4所使用的空间大小也不会变成之前的大小。

---

6. sorted-set

soert-set是一个类似于hash有序的key-value对，其中key为键，它在sorted-set中不重复；value是一个称为score的浮点数，sorted-set内部就是按照score的大小进行排序的。

sorted-set的value内部使用ziplist或是hashtable+skiplist实现。ziplist和hash中使用类似，不同之处在于ziplist中的entry之间按照value进行递增排序。当有新元素插入时，ziplist都需要移动排在新元素之后的元素。它适用于元素个数不多，且元素的内容变化不大的场景。

跳表（skiplist）的结构定义如下：

typedef struct skiplist{
  	struct zskiplistNode * header, *tail;
    unsigned long length;
    int level;
} zskiplist;

结构图如下所示：

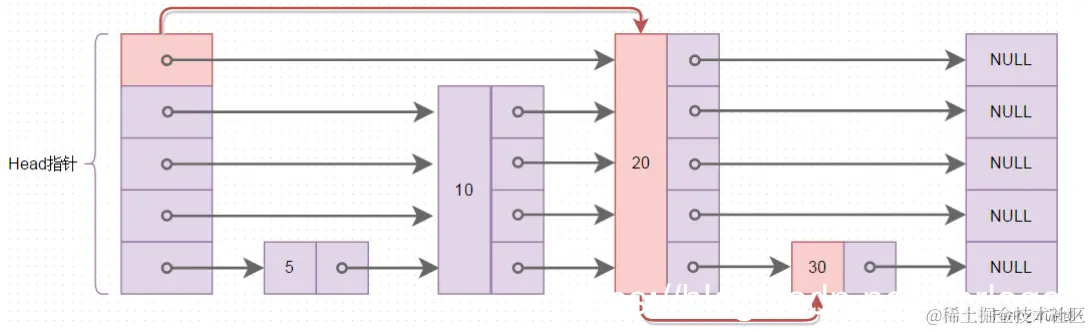

如上图所示，此时skiplist中存储了5、10、20、30四个元素。假设想要查key=30的元素，首先从Head指针数组里最顶层的指针所指的20进行比较，发现30比20要大，则查找就是从20开始往后查找。从查找的过程中可以看出，skiplist跳过了5和10，直接和顶层的20进行比较，避免了向普通链表一样从头往后依次查找。

向skiplist中插入新元素时，由于元素所在的层级的随机性，此时的时间复杂度为O(logn)。例如，在上图所表示的skiplist中插入28，插入的过程示意图如下所示：

skiplist中元素的删除过程为：首先查找要删除的元素，找到后进行指针的移动，进行删除操作。如下所示：

sorted-set在使用skiplist的实现中，Redis为每一个层级的对象都增加span字段，用于表示该层级指向的forward节点和当前节点的距离。结构定义如下所示：
