Inferring Semantic Layout for Hierarchical Text-to-Image Synthesis

CVPR 2018 《Inferring Semantic Layout for Hierarchical Text-to-Image Synthesis》

在这里插入图片描述

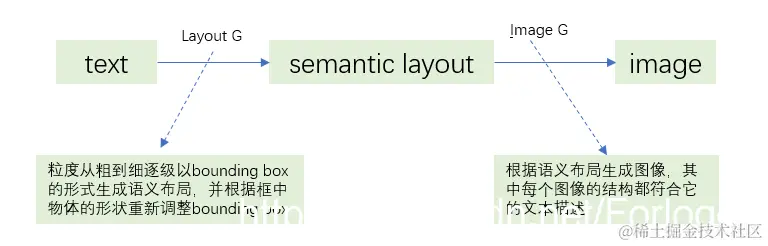

本文完成的也是Text-to-Image的工作，但是如果直接完成输入文本空间到生成图像像素空间的映射，由于数据的高维性，将很难找到合适的映射方式。因此作者在text-to-piexl中间加了几步，将整个任务分解为多个子任务多步进行。

在这里插入图片描述

这样的生成方式具有如下的优点：

生成在语义上更有意义的图像
通过修改生成的场景布局，允许标注生成的图像、用户控制生成的过程
实现生成匹配复杂文本描述的复杂图像

具体的效果如下所示：用户输入“People riding on elephants that are walking through a river.”后，首先根据文本针对每个实体生成bounding box，然后根据具体的形状调整bounding box的细节部分，生成binary mask，最后根据语义布局生成最后的图像。

在这里插入图片描述

作者通过在MS-COCO数据集上进行实验，证明了提出的模型不仅可以提高生成图像的质量，同时也可以生成更符合语义描述的图像。

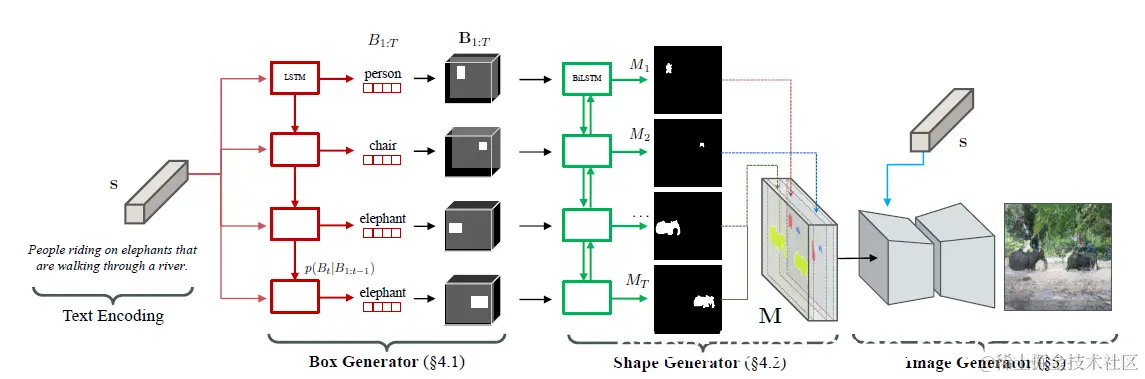

模型的整体架构如下所示：

在这里插入图片描述

按照图像的生成过程，模型主要包括：

Text encoding：将输入文本转换为嵌入向量的形式，作为下一阶段Box generator的输入
Box generator：根据文本向量生成相对粗粒度的布局，输出为bounding bod的集合 B 1 : T = { B 1 , … , B T } B_{1 : T}=\left\{B_{1}, \dots, B_{T}\right\} B1:T={

B1,…,BT}，其中 B t B_{t} Bt表示第 t t t个实体的位置、形状和类别
Shape generator：根据上一阶段bounding box的集合预测框中实体的形状，输入二值掩码（binary mask）的集合 M 1 : T = { M 1 , … , M T } M_{1 : T}=\left\{M_{1}, \ldots, M_{T}\right\} M1:T={

M1,…,MT}，其中 M t M_{t} Mt定义了第 t t t个实体的前景形状
Image generator：聚合实体掩码和文本嵌入作为输入，通过将语义布局转换为匹配文本描述的像素来生成图像

这样通过将图像生成过程限制在前面得到的语义布局上，使得模型可以生成具有详细形状的实体，更容易识别其中的语义内容。下面分别来看一下每一部分的实现原理。

Bounding Box Generation

为了将bounding box和图像中具体的实体对应起来，这里在 B t B_{t} Bt中加了实体的类别标签，记为 B t = ( b t , l t ) B_{t}=(b_{t},l_{t}) Bt=(bt,lt)，其中 b t = [ b t , x , b t , y , b t , w , b t , h ] ∈ R 4 b_{t}=\left[b_{t, x}, b_{t, y}, b_{t, w}, b_{t, h}\right] \in \mathbb{R}^{4} bt=[bt,x,bt,y,bt,w,bt,h]∈R4表示框的位置和大小，整个框的范围可通过坐标 ( x , y ) (x,y) (x,y)和宽 w w w和高 h h h计算而得。 l t ∈ { 0 , 1 } L + 1 l_{t} \in\{0,1\}^{L+1} lt∈{0,1}L+1是one-hot向量，表示 L L L个类别实体， L + 1 L+1 L+1作为终止的标志，即当向量的 L + 1 L+1 L+1维上取值为1时，表示已生成图中所有实体的bounding box。

因此使用自回归解码器的框生成器（box generator）将实现输入文本 s s s到实体框的集合 B 1 : T = { B 1 , … , B T } B_{1 : T}=\left\{B_{1}, \dots, B_{T}\right\} B1:T={B1,…,BT}的随机映射，记为 B ^ 1 : T ∼ G b o x ( s ) \widehat{B}_{1 : T} \sim G_{\mathrm{box}}(\mathrm{s}) B 1:T∼Gbox(s)。直接完成 s s s到 B 1 : T B_{1 : T} B1:T的映射难度较大，因此这里在计算联合概率 p ( B 1 : T ∣ s ) p\left(B_{1 : T} | \mathbf{s}\right) p(B1:T∣s)时将其分解为多个条件概率的乘积，即每一个框的生成都受前面已经生成的框的影响，具体表示为 p ( B 1 : T ∣ s ) = ∏ t = 1 T p ( B t ∣ B 1 : t − 1 , s ) p\left(B_{1 : T} | \mathbf{s}\right)=\prod_{t=1}^{T} p\left(B_{t} | B_{1 : t-1}, \mathbf{s}\right) p(B1:T∣s)=t=1∏Tp(Bt∣B1:t−1,s)而这样的生成流程和LSTM的过程很相似，因此作者这里也是使用了LSTM来计算右侧的条件概率。在实际的生成过程中，往往是先由实体得到类标签 l t l_{t} lt，然后根据 l t l_{t} lt得到 b t b_{t} bt，最后根据 B t = ( b t , l t ) B_{t}=(b_{t},l_{t}) Bt=(bt,lt)和上式计算得到最后的联合概率 p ( B 1 : T ∣ s ) p\left(B_{1 : T} | \mathbf{s}\right) p(B1:T∣s)。这个过程可简单的表示为 p ( B t ∣ ⋅ ) = p ( b t , l t ∣ ⋅ ) = p ( l t ∣ ⋅ ) p ( b t ∣ l t , ⋅ ) p\left(B_{t} | \cdot\right)=p\left(\mathbf{b}_{t}, l_{t} | \cdot\right)=p\left(\boldsymbol{l}_{t} | \cdot\right) p\left(\mathbf{b}_{t} | \boldsymbol{l}_{t}, \cdot\right) p(Bt∣⋅)=p(bt,lt∣⋅)=p(lt∣⋅)p(bt∣lt,⋅)

这样又将一个条件概率的计算分解为两个条件概率的计算，而作者这里又使用了高斯混合模型（GMM）对其进行建模： p ( l t ∣ B 1 : t − 1 , s ) = Softmax ⁡ ( e t ) p ( b t ∣ l t , B 1 : t − 1 , s ) = ∑ k = 1 K π t , k N ( b t ; μ t , k , Σ t , k ) \begin{aligned} p\left(l_{t} | B_{1 : t-1}, \mathbf{s}\right) &=\operatorname{Softmax}\left(\mathbf{e}_{t}\right) \\ p\left(\mathbf{b}_{t} | l_{t}, B_{1 : t-1}, \mathbf{s}\right) &=\sum_{k=1}^{K} \pi_{t, k} \mathcal{N}\left(\mathbf{b}_{t} ; \boldsymbol{\mu}_{t, k}, \mathbf{\Sigma}_{t, k}\right) \end{aligned} p(lt∣B1:t−1,s)p(bt∣lt,B1:t−1,s)=Softmax(et)=k=1∑Kπt,kN(bt;μt,k,Σt,k)其中上式中的参数 e t 、 π t , k 、 μ t , k 、 Σ t , k e_{t}、\pi_{t,k}、\mu_{t,k}、\Sigma_{t,k} et、πt,k、μt,k、Σt,k都是由LSTM在每个时间步 t t t学习得到的。具体可表示为 [ h t , c t ] = LSTM ⁡ ( B t − 1 ; [ h t − 1 , c t − 1 ] ) l t = W l h t + b l θ t x y = W x y [ h t , l t ] + b x y θ t w h = W w h [ h t , l t , b x , b y ] + b w h \begin{aligned}\left[h_{t}, c_{t}\right] &=\operatorname{LSTM}\left(B_{t-1} ;\left[h_{t-1}, c_{t-1}\right]\right) \\ l_{t} &=W^{l} h_{t}+\mathbf{b}^{l} \\ \boldsymbol{\theta}_{t}^{x y} &=W^{x y}\left[h_{t}, l_{t}\right]+\mathbf{b}^{x y} \\ \boldsymbol{\theta}_{t}^{w h} &=W^{w h}\left[h_{t}, l_{t}, b_{x}, b_{y}\right]+\mathbf{b}^{w h} \end{aligned} [ht,ct]ltθtxyθtwh=LSTM(Bt−1;[ht−1,ct−1])=Wlht+bl=Wxy[ht,lt]+bxy=Wwh[ht,lt,bx,by]+bwh其中 θ t = [ π t , 1 : K ⋅ , μ t , 1 : K ∗ , Σ t , 1 : K ] \theta_{t}=\left[\boldsymbol{\pi}_{t, 1 : K}^{\cdot}, \boldsymbol{\mu}_{t, 1 : K}^{*}, \boldsymbol{\Sigma}_{t, 1 : K}\right] θt=[πt,1:K⋅,μt,1:K∗,Σt,1:K]就是包含所需参数的向量。

作者为了减少计算的难度，在计算 p ( b t ∣ l t ⋅ ) p(b_{t}|l_{t}\cdot) p(bt∣lt⋅)是并不是直接计算得到 b t = [ b t , x , b t , y , b t , w , b t , h ] b_{t}=\left[b_{t, x}, b_{t, y}, b_{t, w}, b_{t, h}\right] bt=[bt,x,bt,y,bt,w,bt,h]，而也是分为两部进行 p ( b t x , b t y ∣ l t ) = ∑ k = 1 K π t , k x y N ( b t x , b t y ; μ t , k x y , Σ t , k x y ) p ( b t w , b t h ∣ b t x , b t y , l t ) = ∑ i = k K π t , k w h N ( b t w , b t h ; μ t , k w h , Σ t , k w h ) \begin{aligned} p\left(b_{t}^{x}, b_{t}^{y} | l_{t}\right) &=\sum_{k=1}^{K} \pi_{t, k}^{x y} \mathcal{N}\left(b_{t}^{x}, b_{t}^{y} ; \boldsymbol{\mu}_{t, k}^{x y}, \boldsymbol{\Sigma}_{t, k}^{x y}\right) \\ p\left(b_{t}^{w}, b_{t}^{h} | b_{t}^{x}, b_{t}^{y}, l_{t}\right) &=\sum_{i=k}^{K} \boldsymbol{\pi}_{t, k}^{w h} \mathcal{N}\left(b_{t}^{w}, b_{t}^{h} ; \boldsymbol{\mu}_{t, k}^{w h}, \boldsymbol{\Sigma}_{t, k}^{w h}\right) \end{aligned} p(btx,bty∣lt)p(btw,bth∣btx,bty,lt)=k=1∑Kπt,kxyN(btx,bty;μt,kxy,Σt,kxy)=i=k∑Kπt,kwhN(btw,bth;μt,kwh,Σt,kwh)

这一阶段训练过程的目标函数如下所示，即最大化根据类标签生成接近真实情况的框的概率 min ⁡ L b o x = − λ l 1 T ∑ t = 1 T l t ∗ log ⁡ p ( l t ) − λ b 1 T ∑ t = 1 T log ⁡ p ( b t ∗ ) \min\mathcal{L}_{\mathrm{box}}=-\lambda_{l} \frac{1}{T} \sum_{t=1}^{T} l_{t}^{*} \log p\left(l_{t}\right)-\lambda_{b} \frac{1}{T} \sum_{t=1}^{T} \log p\left(\mathbf{b}_{t}^{*}\right) minLbox=−λlT1t=1∑Tlt∗logp(lt)−λbT1t=1∑Tlogp(bt∗)

其中 T T T表示实体的个数； λ l = 4 \lambda_{l}=4 λl=4和 λ b = 1 \lambda_{b}=1 λb=1是超参数， b t ∗ b_{t}^* bt∗和 l t ∗ l_{t}^* lt∗是第 t t t个实体真实的坐标和类标签。

Shape Generation

在前一阶段已经得到了图中所有实体的bounding box，但是它们都是一些矩形的框，并不能准确的表示出框中物体的形状，进而准确的表示框中实体。因此这一阶段实现以二值掩码的形式 M t ∈ R H × W M_{t} \in \mathbb{R}^{H \times W} Mt∈RH×W预测框中实体具体的形状，实现下面的过程 M ^ 1 : T = G m a s k ( B 1 : T , z 1 : T ) \widehat{M}_{1 : T}=G_{\mathrm{mask}}\left(\mathbf{B}_{1 : T}, \mathbf{z}_{1 : T}\right) M 1:T=Gmask(B1:T,z1:T)
这里 B 1 : T B_{1:T} B1:T已经变成了取值只为0或1的二值形式， z z z是采样自高斯分布 N ( 0 , I ) \mathcal{N}(0, I) N(0,I)的随机噪声。那么一个好的 M t M_{t} Mt应满足以下的两个要求：

M t M_{t} Mt应该匹配 B t B_{t} Bt所表示的实体的位置和类别信息，且只能表示一个独立实体
预测的形状应符合文本的描述

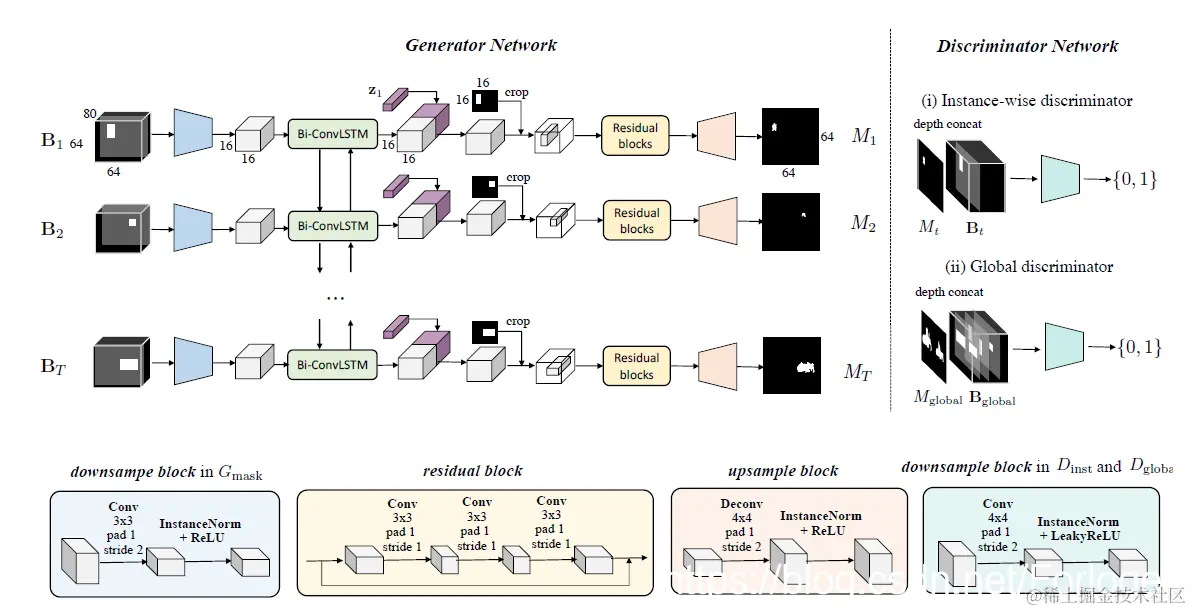

这一部分的模型架构如下所示：

在这里插入图片描述

这个模型是一个卷积循环神经网络。具体的流程为：

每个 B t B_{t} Bt 经过两个步长为2、填充为1、卷积核大小为 3 × 3 3 \times 3 3×3的下采样块，接着做Instance Normalization（对单个layer的所有像素求均值和标准差），经过RELU层最终得到编码的T个 16 × 16 × d 16 \times 16 \times d 16×16×d的特征图。
T个map作为每一个双向 CONV-LSTM的输入。在每一个LSTM输出的前段增加随机向量 z i z_{i} zi。然后经过一层卷积后，按照之前将分离的 B t B_{t} Bt转化为一个张量的形式，它是将box框内的值保留，box外的值置为0
然后通过残差块，接着进行上采样得到一个mask

最后使用判别器判断生成MASK是否符合我们前面提到的两个要求

为了满足第一个条件，这里使用instance-wise的D，将每一步得到的 B t B_{t} Bt 和与之对应的 M t M_{t} Mt ,在通道方向进行深度相连，然后D判定是否正确。
目标函数为： L inst ( t ) = E ( B t , M t ) [ log ⁡ D inst ( B t , M t ) ] + E B t , z t [ log ⁡ ( 1 − D inst ( B t , G mask ( t ) ( B 1 : T , z 1 : T ) ) ) ] \begin{aligned} \mathcal{L}_{\text { inst }}^{(t)}=& \mathbb{E}_{\left(\mathbf{B}_{t}, M_{t}\right)}\left[\log D_{\text { inst }}\left(\mathbf{B}_{t}, M_{t}\right)\right] \\ &+\mathbb{E}_{\mathbf{B}_{t}, \mathbf{z}_{t}}\left[\log \left(1-D_{\text { inst }}\left(\mathbf{B}_{t}, G_{\text { mask }}^{(t)}\left(\mathbf{B}_{1 : T}, \mathbf{z}_{1 : T}\right)\right)\right)\right] \end{aligned} L inst (t)=E(Bt,Mt)[logD inst (Bt,Mt)]+EBt,zt[log(1−D inst (Bt,G mask (t)(B1:T,z1:T)))]然后对所有实体的结果求平均
为了满足第二个条件，这里使用Global D。将输入变为所有的mask连接所有的 B t B_{t} Bt，同样下采样后，D判别生成是否合理。
因为图像中不同实体之间不是独立存在的，它们彼此之间存在着一些联系，因此这里将所有实体的mask聚合成一个全局的mask G global ( B 1 : T , z 1 : T ) = ∑ t G mask ( t ) ( B 1 : t , z 1 : t ) G_{\text { global }}\left(\mathbf{B}_{1 : T}, \mathbf{z}_{1 : T}\right)=\sum_{t} G_{\text { mask }}^{(t)}\left(\mathbf{B}_{1 : t}, \mathbf{z}_{1 : t}\right) G global (B1:T,z1:T)=∑tG mask (t)(B1:t,z1:t)，那么目标函数为 L global = E ( B 1 : T , M 1 : T ) [ log ⁡ D global ( B global , M global ) ] + E B 1 : T , z 1 : T [ log ⁡ ( 1 − D global ( B global ( B global ( B 1 : T , z 1 : T ) ) ) ] \begin{array}{l}{\mathcal{L}_{\text { global }}=\mathbb{E}_{\left(\mathbf{B}_{1 : T}, M_{1 : T}\right)}\left[\log D_{\text { global }}\left(\mathbf{B}_{\text { global }}, M_{\text { global }}\right)\right]} \\ {\quad+\mathbb{E}_{\mathbf{B}_{1 : T, \mathbf{z}_{1 : T}}}\left[\log \left(1-D_{\text { global }}\left(\mathbf{B}_{\text { global }}\left(\mathbf{B}_{\text { global }}\left(\mathbf{B}_{1 : T}, \mathbf{z}_{1 : T}\right)\right)\right)\right]\right.}\end{array} L global =E(B1:T,M1:T)[logD global (B global ,M global )]+EB1:T,z1:T[log(1−D global (B global (B global (B1:T,z1:T)))]

此外作者发现附加一个重构损失项 L r e c \mathcal{L}_{\mathrm{rec}} Lrec（这里选择的是perceptual loss）会提高mask预测的准确性、训练的稳定性，记为： L r e c = ∑ l ∥ Φ l ( G g l o b a l ) − Φ l ( M g l o b a l ) ∥ \mathcal{L}_{\mathrm{rec}}=\sum_{l}\left\|\Phi_{l}\left(G_{\mathrm{global}}\right)-\Phi_{l}\left(M_{\mathrm{global}}\right)\right\| Lrec=l∑∥Φl(Gglobal)−Φl(Mglobal)∥

这一部分整体的目标函数为 L shape = λ i L inst + λ g L global + λ r L r e c \mathcal{L}_{\text { shape }}=\lambda_{i} \mathcal{L}_{\text { inst }}+\lambda_{g} \mathcal{L}_{\text { global }}+\lambda_{r} \mathcal{L}_{\mathrm{rec}} L shape =λiL inst +λgL global +λrLrec

Image generation

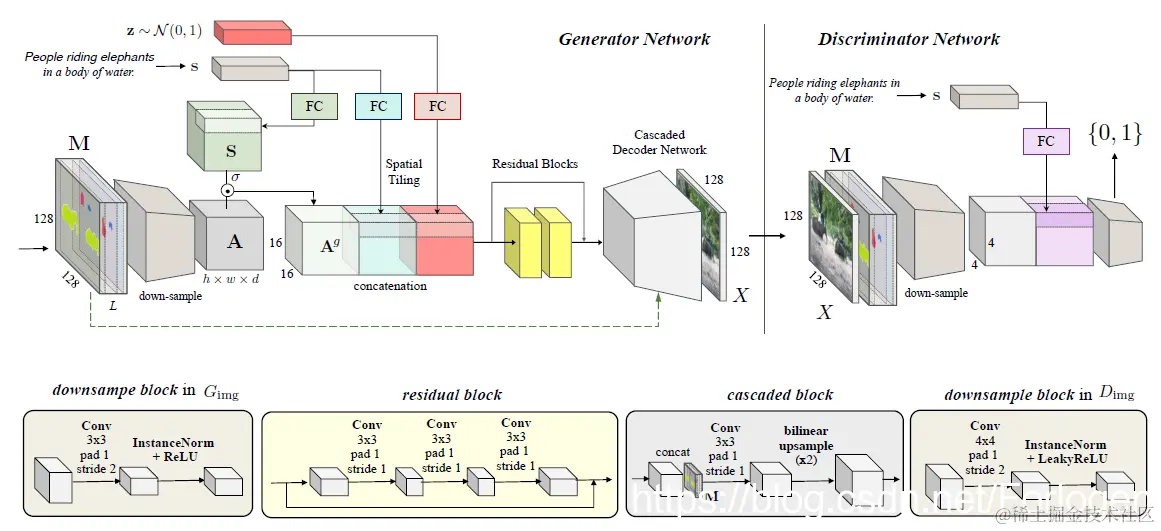

这一部分的模型架构如下所示，整个模型是一个encoder-decoder架构的卷积神经网络，它是对Pixel2Pixwl的改进

在这里插入图片描述

生成图像过程的表达式为 X ^ = G i m g ( M , s , z ) \widehat{X}=G_{\mathrm{img}}(\mathrm{M}, \mathrm{s}, \mathrm{z}) X =Gimg(M,s,z)，其中 M M M为上一阶段生成的所有mask的聚合， S S S为输入文本的嵌入向量， z z z为随机噪声。具体流程为：

M通过一系列的下采样层构建层特征 A ∈ R H × W × d A\in R^{H \times W \times d} A∈RH×W×d。为了自适应地选择与文本相关的上下文，这里在布局特性上上使用了注意力机制
然后使用一个类似于LSTM中门的做法，从text得到一个d维向量，让后复制使它成为 H × W × d H \times W \times d H×W×d的张量 S S S，然后做 A g = A ⊙ σ ( S ) \mathbf{A}^{g}=\mathbf{A} \odot \sigma(\mathbf{S}) Ag=A⊙σ(S)
为了更好的编码文字中的背景信息，这里使用分开的全连接层和空间复制进行文本的嵌入。
然后，橘色部分就是对噪声向量进行空间复制，直接将三部分相连得到新的特征图，接下来将其输入到残差网络，然后d解码得到真实图像

D i m g D_{img} Dimg的目标函数记为 L i m g = λ a L a d v + λ r L r e c \mathcal{L}_{\mathrm{img}}=\lambda_{a} \mathcal{L}_{\mathrm{adv}}+\lambda_{r} \mathcal{L}_{\mathrm{rec}} Limg=λaLadv+λrLrec其中各部分分别为 L a d v = E ( M , s , X ) [ log ⁡ D i m g ( M , s , X ) ] + E ( M , s ) , z [ log ⁡ ( 1 − D i m g ( M , s , G i m g ( M , s , z ) ) ) ] L r e c = ∑ l ∥ Φ l ( G i m g ( M , s , z ) ) − Φ l ( X ) ∥ \begin{aligned} \mathcal{L}_{\mathrm{adv}}=& \mathbb{E}_{(\mathbf{M}, \mathbf{s}, X)}\left[\log D_{\mathrm{img}}(\mathbf{M}, \mathbf{s}, X)\right] \\ &+\mathbb{E}_{(\mathbf{M}, \mathbf{s}), \mathbf{z}}\left[\log \left(1-D_{\mathrm{img}}\left(\mathbf{M}, \mathbf{s}, G_{\mathrm{img}}(\mathbf{M}, \mathbf{s}, \mathbf{z})\right)\right)\right] \\ \mathcal{L}_{\mathrm{rec}}=& \sum_{l}\left\|\Phi_{l}\left(G_{\mathrm{img}}(\mathbf{M}, \mathbf{s}, \mathbf{z})\right)-\Phi_{l}(X)\right\| \end{aligned} Ladv=Lrec=E(M,s,X)[logDimg(M,s,X)]+E(M,s),z[log(1−Dimg(M,s,Gimg(M,s,z)))]l∑∥Φl(Gimg(M,s,z))−Φl(X)∥

在附录部分，作者给出了关于第一项更详细的描述： L a d v = E ( M , s , X ) [ log ⁡ D i m g ( M , s , X ) ] + E ( M , s ~ , X ) [ log ⁡ ( 1 − D i m g ( M , s ~ , X ) ) ] + E ( M , s ) , z [ log ⁡ ( 1 − D i m g ( M , s , G i m g ( M , s , z ) ) ) ] \begin{aligned} \mathcal{L}_{\mathrm{adv}}=& \mathbb{E}_{(\mathbf{M}, \mathbf{s}, X)}\left[\log D_{\mathrm{img}}(\mathbf{M}, \mathbf{s}, X)\right] \\ &+\mathbb{E}_{(\mathbf{M}, \tilde{\mathbf{s}}, X)}\left[\log \left(1-D_{\mathrm{img}}(\mathbf{M}, \widetilde{\mathbf{s}}, X)\right)\right] \\ &+\mathbb{E}_{(\mathbf{M}, \mathbf{s}), \mathbf{z}}\left[\log \left(1-D_{\mathrm{img}}\left(\mathbf{M}, \mathbf{s}, G_{\mathrm{img}}(\mathbf{M}, \mathbf{s}, \mathbf{z})\right)\right)\right] \end{aligned} Ladv=E(M,s,X)[logDimg(M,s,X)]+E(M,s~,X)[log(1−Dimg(M,s ,X))]+E(M,s),z[log(1−Dimg(M,s,Gimg(M,s,z)))]

它的想法来源于《Generative Adversarial Text to Image Synthesis》这篇文章中的损失项设计，如下所示： s r ← D ( x , h ) { real image, right text } s w ← D ( x , h ^ ) { real image, wrong text } s f ← D ( x ^ , h ) { fake image, right text } L D ← log ⁡ ( s r ) + ( log ⁡ ( 1 − s w ) + log ⁡ ( 1 − s f ) ) / 2 \begin{array}{l}{s_{r} \leftarrow D(x, h)\{\text { real image, right text }\}} \\ {s_{w} \leftarrow D(x, \hat{h})\{\text { real image, wrong text }\}} \\ {s_{f} \leftarrow D(\hat{x}, h)\{\text { fake image, right text }\}} \\ {\mathcal{L}_{D} \leftarrow \log \left(s_{r}\right)+\left(\log \left(1-s_{w}\right)+\log \left(1-s_{f}\right)\right) / 2}\end{array} sr←D(x,h){ real image, right text }sw←D(x,h^){ real image, wrong text }sf←D(x^,h){ fake image, right text }LD←log(sr)+(log(1−sw)+log(1−sf))/2

那么对应到本文中的损失项 L a d v \mathcal{L}_{\mathrm{adv}} Ladv可以看出

第一部分表示mask+与之对应的正确句子+真实的图片
第二部分表示mask+随机生成的错误的句子+真实的图片
第三部分表示mask+与之对应的正确句子+假的图片

Experiment

文中给出了具体的实验结果，这里就不详细的写啦，只给出一张图有个直观的感受，感兴趣的还是好好研读原paper~

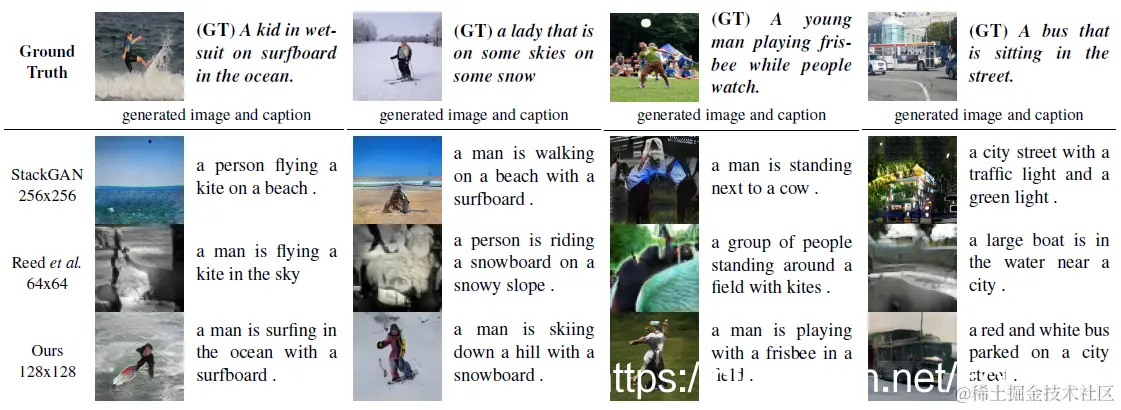

下图是本文提出的模型和其他模型的对比

在这里插入图片描述

下图显示的是每一步的效果

在这里插入图片描述

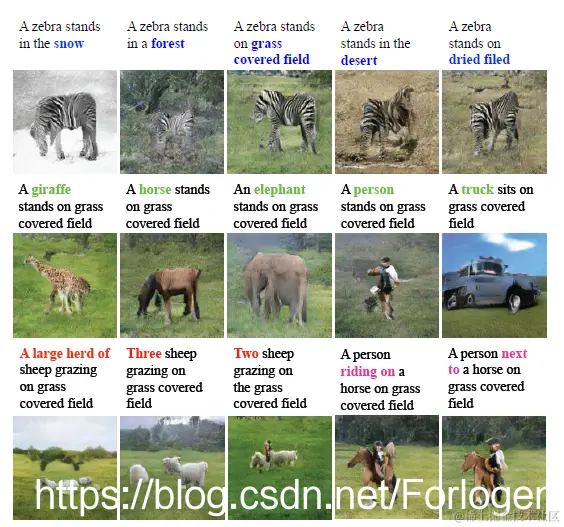

下图显示的是更改描述文本的不同部分就会生成相应的图像

在这里插入图片描述

下图显示的是改变布局，生成的图像中的实体也会做出相应的改变

在这里插入图片描述

总结

整体来看，本文的思想和以下的几篇文章具有一定的相似之处，都是希望借助一些中间步骤，不管是语义结构还是实体的布局等来帮助提高生成图像的质量，后面希望可以对这几篇文章做一个总结，找到它们额共通之处，并思考我们可以来做什么~

CVPR 2019 Object-driven Text-to-Image Synthesis via Adversarial Training
CVPR 2018 Inferring Semantic Layout for Hierarchical Text-to-Image Synthesis
CVPR 2019 Image Generation from Layout
CVPR 2019 Text2Scene: Generating Compositional Scenes from Textual Descriptions
ICLR 2019Generating Multiple Objects at Spatially Distinct Locations
NIPS 2016 Learning What and Where to Draw
