书接上回, 本文详细介绍IPV6的anycast和multicast地址类型, 并汇总整理IPV6对比V4地址的区别和联系

Anycast任播地址

  • 地址来自于单播的地址空间,并且语法与单播并无二至,所以在给节点分配anycast地址时必须明确设置为anycast类型;

  • 使用anycast地址发送数据包时,数据包会被发送到“最近的”接口,这个“最近”是按照不同的路由协议计算的,有可能是hop或距离;

  • 其中有一类任播地址格式是特殊定义的,就是路由器anycast地址,格式如下图;


  • 其中子网前缀用来标识一条特定的链路link,这个前缀和该链路上其他接口的unicast地址是一样的。发往该路由器anycast地址的数据包会被送到这个子网中路径最短的路由器上,子网内的所有路由器都必须支持“路由器anycast地址”。

Multicast多播地址(组播)

  • multicast地址用来分配给一组通常位于不同节点上的接口,数据会发送给拥有这个地址的所有接口。一个接口可以拥有多个multicast地址,节点可以同时监听多个组播地址;

  • 地址格式,前8位固定位1,即ff00::/8,


  • flag字段为 0|R|P|T:

    • 第一位是保留位,必须是0;
    • 第二位R是汇聚点的多播地址指示,详情可以参见RFC3956
    • 第三位P是基于单播前缀的多播地址格式(Unicast-Prefix-based),详情参见RFC3306;
    • 第四位T是指生命周期,0标识该地址是IANA分配的永久有效的多播地址,1标识该地址是临时的多播地址;

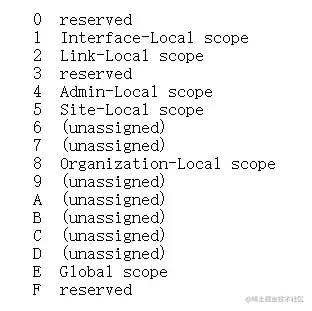

  • scope指示该地址的路由范围:包括本地接口Interface-Local(用于环回的多播),本地链路(link-Local),本地管理(需要管理员配置),本地站点(Site-Local),本地组织(organization-Local, 用于多个站点多播).


  • 预定义的多播地址:
    • FF01::1(Interface-Local本地接口范围所有节点组播地址)
    • FF01::2(Interface-Local本地接口范围所有路由器组播地址)
    • FF02::1(Link-local本地链路范围所有节点组播地址)
    • FF02::2(Link-local本地链路范围所有路由器组播地址)
    • FF05::2(Site-local本地站点范围所有路由器组播地址)
    • Solicited-Node Address,请求节点地址,FF02:0:0:0:0:1:FFXX:XXXX,后6位是该节点的unicast或anycast的最后6位十六进制数;比如2000::01:800A:200E:8C6C,那么它的请求节点地址就是FF02::1:FF0E:8C6C,后6位相同;

一个节点必须配置的地址

  1. 对于主机host来说,以下地址必须配置:

    • 每个接口1个link-local地址;
    • 任意额外的unicast单播和anycast任播地址
    • 本地环回地址;
    • 所有预定义节点组播地址,包括:link-local, site-local, interface-local
    • 每个unicast和anycast对应的请求节点地址(solicted-node address)
    • 节点归属的所有其他多播组群的地址
  2. 对于路由器来说,以下地址必须配置:

    • 每个配置了路由的接口需要配置Subnet-Router Anycast addresses路由器任播地址

    • 所有其他的任播地址

    • 所有预定义路由器组播地址

IPV6与V4对比

仅从地址的维度, 我们来看一下两个协议的区别和联系

项目V4V6
对象按照节点或设备分配按照接口分配,一个节点可以有多个不同类型的地址
容量32bits128bits
格式xxxx.xxxx.xxxx.xxxx使用冒号分割,完整格式,简短格式
CIDR支持,使用/n标识二进制网络号位数前缀prefix, /N代表二进制网络号位数
广播地址支持不支持,使用multicast地址代替
多播地址支持支持,且增加了scope和flag字段, 且预设了多个组播地址, 接口会默认加入
anycastno支持, 和unicast公用地址, 且规定了针对路由的anycast地址格式
私网地址支持,划分单独网段支持,本地唯一地址, 指定网段, 且地址是全网唯一
环回地址支持支持
兼容性通过NAT,BGP等协议支持与IPV6通信设置专门网段来映射IPV4地址

以上! 下一篇详细介绍IPV6报头的内容, 感谢阅读,如有不准确和错误之处请留言指正,我会立即修正,感谢!




总结不易,请勿私自转载,否则别怪老大爷不客气

欢迎喜欢技术的小伙伴和我交流,微信1296386616
