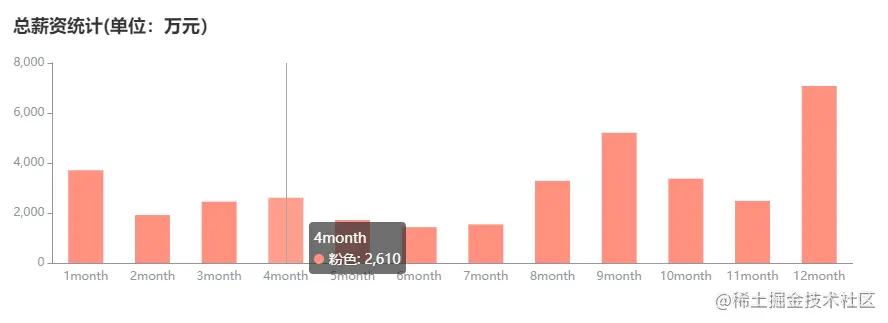

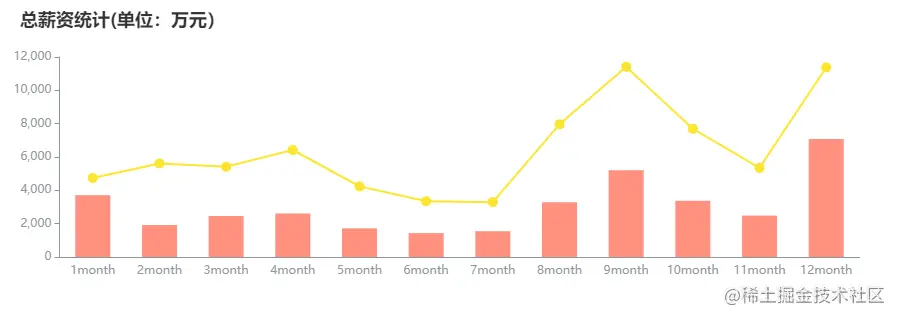

vue + element + ts + echarts 实现柱状图、折线图、不废话直接上图，上代码.
<template>
<!-- 写一个有宽高的div -->
<div
:id="id"
:class="className"
/>
<!-- :style="{height: height, width: width}" -->
</template>
<script lang="ts">
import echarts, { EChartOption } from 'echarts'
import { Component, Prop } from 'vue-property-decorator'
import { mixins } from 'vue-class-component'
import ResizeMixin from './mixins/resize'
@Component({
name: 'MixedChart'
})
export default class extends mixins(ResizeMixin) {
@Prop({ default: 'chart' }) private className!: string
@Prop({ default: 'chart' }) private id!: string
@Prop({ default: '100%' }) private width!: string
@Prop({ default: '300px' }) private height!: string
mounted() {
this.$nextTick(() => {
this.initChart()
})
}
beforeDestroy() {
if (!this.chart) {
return
}
this.chart.dispose()
this.chart = null
}
private initChart() {
this.chart = echarts.init(document.getElementById(this.id) as HTMLDivElement)
// //x轴显示的参数
const xData = (function() {
const data = [] // 月份
for (let i = 1; i < 13; i++) {
data.push(i + 'month')
}
return data
}())
this.chart.setOption({
// backgroundColor: '#344b58', // 图标背景颜色
// title: {
// text: 'statistics',
// top: '10',
// textStyle: {
// // title.textStyle. color 主标题文字的颜色
// color: '#fff',
// // title.textStyle. fontSize 主标题文字的字体大小。
// fontSize: 22
// },
// subtextStyle: {
// // title.subtextStyle. color 副标题文字的颜色
// color: '#90979c',
// // title.subtextStyle. fontSize 副标题文字的字体大小
// fontSize: 16
// }
// },
title: {
text: '总薪资统计(单位：万元）',
},
tooltip: {
// grid.tooltip.trigger 触发类型 'item'数据项图形触发，主要在散点图，饼图等无类目轴的图表中使用。
// 'axis'坐标轴触发，主要在柱状图，折线图等会使用类目轴的图表中使用。
// 'none' 什么都不触发。
trigger: 'axis'
},
grid: {
left: '5%', // grid 组件离容器左侧的距离。
right: '5%',
borderWidth: 0,
top: 50, // grid 组件离容器上侧的距离。
bottom: 50,
textStyle: {
// grid.tooltip. textStyle 提示框浮层的文本样式。
color: '#fff'
}
},
// // 图例组件
// legend: {
// x: '5%',
// top: '5%', // 图例组件离容器上侧的距离
// textStyle: {
// // legend. textStyle 图例的公用文本样式。
// // legend.textStyle. color 文字的颜色。
// color: '#90979c'
// },
// data: ['粉色', 'male', 'average']
// },
// 直角坐标系 grid 中的 x 轴，一般情况下单个 grid 组件最多只能放上下两个 x 轴，
// 多于两个 x 轴需要通过配置 offset 属性防止同个位置多个 x 轴的重叠。
xAxis: [{
type: 'category', // 'category' 类目轴 .'value' 数值轴，适用于连续数据 .'time' 时间轴，适用于连续的时序数据
// 坐标轴轴线相关设置。
axisLine: {
lineStyle: {
// 坐标轴线线的颜色。
color: '#90979c'
}
},
splitLine: {
// 是否显示分隔线。默认数值轴显示，类目轴不显示。
show: false
},
axisTick: {
// 是否显示坐标轴刻度。
show: false
},
splitArea: {
// 是否显示分隔区域。
show: false
},
axisLabel: {
// 坐标轴刻度标签的显示间隔，在类目轴中有效
interval: 0 // 设置成 0 强制显示所有标签。
// 如果设置为 1，表示『隔一个标签显示一个标签』，如果值为 2，表示隔两个标签显示一个标签，以此类推。
},
data: xData //x轴显示的参数
}],
// 坐标轴类型。
yAxis: [{
// 'value' 数值轴，适用于连续数据. 'category' 类目轴，适用于离散的类目数据。 'time' 时间轴，适用于连续的时序数据
type: 'value',
splitLine: {
// 是否显示分隔线。默认数值轴显示，类目轴不显示。
show: false
},
// // 坐标轴轴线相关设置。
axisLine: {
//
lineStyle: {
// 坐标轴线线的颜色。
color: '#90979c'
}
},
axisTick: {
// 是否显示坐标轴刻度。
show: true
},
axisLabel: {
// 坐标轴刻度标签的显示间隔，在类目轴中有效.
interval: 0 // 设置成 0 强制显示所有标签。
},
splitArea: {
// 是否显示分隔区域。
show: false
}
}],
// 组件 用于区域缩放，从而能自由关注细节的数据信息，或者概览数据整体，或者去除离群点的影响。
// dataZoom: [{
// show: true,
// xAxisIndex: [
// 0
// ],
// bottom: 30,
// start: 10,
// end: 80,
// handleIcon: 'path://M306.1,413c0,2.2-1.8,4-4,4h-59.8c-2.2,0-4-1.8-4-4V200.8c0-2.2,1.8-4,4-4h59.8c2.2,0,4,1.8,4,4V413z',
// handleSize: '110%',
// handleStyle: {
// color: '#d3dee5'
// },
// textStyle: {
// color: '#fff'
// },
// borderColor: '#90979c'
// }, {
// type: 'inside',
// show: true,
// start: 1,
// end: 35
// }],
series: [{
name: '粉色', // 和图例组件绑定的数据
type: 'bar', // bar
stack: 'total', // series-bar. stack 数据堆叠，同个类目轴上系列配置相同的stack值可以堆叠放置。
barMaxWidth: 35, // 柱条的最大宽度 比 barWidth 优先级高.可以是绝对值例如 40 或者百分数例如 '60%'。百分数基于自动计算出的每一类目的宽度。
barGap: '10%', // 不同系列的柱间距离，为百分比（如 '30%'，表示柱子宽度的 30%）
// // 图形样式。
itemStyle: {
// 柱条的颜色。 series-bar.itemStyle. color = 自适应 Color
color: 'rgba(255,144,128,1)',
label: {
show: true,
textStyle: {
color: '#fff'
},
position: 'insideTop',
// 文本标签文字的格式化器。
formatter(p: any) {
return p.value > 0 ? p.value : ''
}
}
},
data: [3709,1917,2455,2610,1719,1433,1544,3285,5208,3372,2484,7078,
{
value: 8000, // 某项需要突出单独处理的参数.
itemStyle: {
color: '#a90000'
}
},
]
},
// {
// name: 'male',
// type: 'bar', // 柱状图
// stack: 'total',
// itemStyle: {
// color: 'rgba(0,191,183,1)',
// barBorderRadius: 0,
// label: {
// show: true,
// position: 'top',
// formatter(p: any) {
// return p.value > 0 ? p.value : ''
// }
// }
// },
// data: [
// 327,
// 1776,
// 507,
// 1200,
// 800,
// 482,
// 204,
// 1390,
// 1001,
// 951,
// 381,
// 220
// ]
// },
// {
// name: 'average',
// type: 'line', //折线图
// stack: 'total',
// symbolSize: 10,
// symbol: 'circle',
// itemStyle: {
// color: 'rgba(252,230,48,1)',
// barBorderRadius: 0,
// label: {
// show: true,
// position: 'top',
// formatter(p: any) {
// return p.value > 0 ? p.value : ''
// }
// }
// },
// data: [
// 1036,
// 3693,
// 2962,
// 3810,
// 2519,
// 1915,
// 1748,
// 4675,
// 6209,
// 4323,
// 2865,
// 4298
// ]
// }
]
} as EChartOption<EChartOption.SeriesLine | EChartOption.SeriesBar>)
}
}
</script>
<style lang="scss"scoped>
div{
height: 300px;
width: 100%;
}
</style>
import { ECharts } from 'echarts'
import { Component, Vue } from 'vue-property-decorator'
@Component({
name: 'ResizeMixin'
})
export default class extends Vue {
protected chart!: ECharts | null
private sidebarElm?: Element
mounted() {
this.initResizeEvent()
this.initSidebarResizeEvent()
}
beforeDestroy() {
this.destroyResizeEvent()
this.destroySidebarResizeEvent()
}
activated() {
this.initResizeEvent()
this.initSidebarResizeEvent()
}
deactivated() {
this.destroyResizeEvent()
this.destroySidebarResizeEvent()
}
private chartResizeHandler() {
if (this.chart) {
this.chart.resize()
}
}
private sidebarResizeHandler(e: TransitionEvent) {
if (e.propertyName === 'width') {
this.chartResizeHandler()
}
}
private initResizeEvent() {
if (this.chartResizeHandler) {
window.addEventListener('resize', this.chartResizeHandler)
}
}
private destroyResizeEvent() {
if (this.chartResizeHandler) {
window.removeEventListener('resize', this.chartResizeHandler)
}
}
private initSidebarResizeEvent() {
this.sidebarElm = document.getElementsByClassName('sidebar-container')[0]
if (this.sidebarElm) {
this.sidebarElm.addEventListener('transitionend', this.sidebarResizeHandler as EventListener)
}
}
private destroySidebarResizeEvent() {
if (this.sidebarElm) {
this.sidebarElm.removeEventListener('transitionend', this.sidebarResizeHandler as EventListener)
}
}
}
参考：https://echarts.apache.org/examples/zh/index.html#chart-type-bar
