1、环境搭建：
官网：www.libsdl.org/ 文档：wiki.libsdl.org/Introductio…

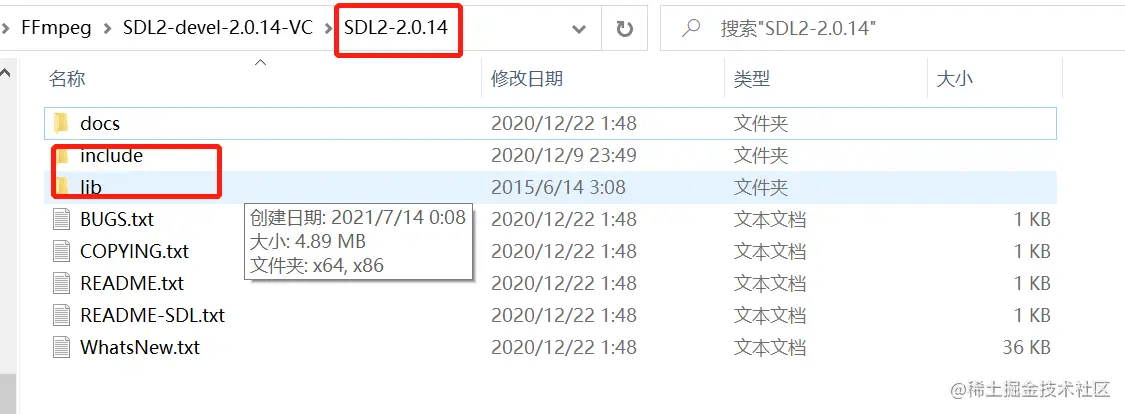

下载编译好的库，目录结构如下：

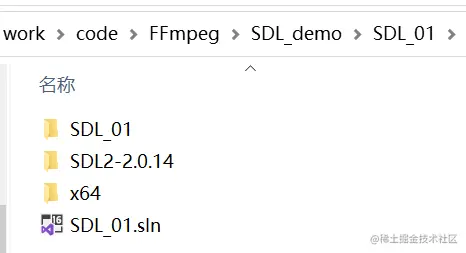

把这个SDL2-2.0.14放到工程路径下：

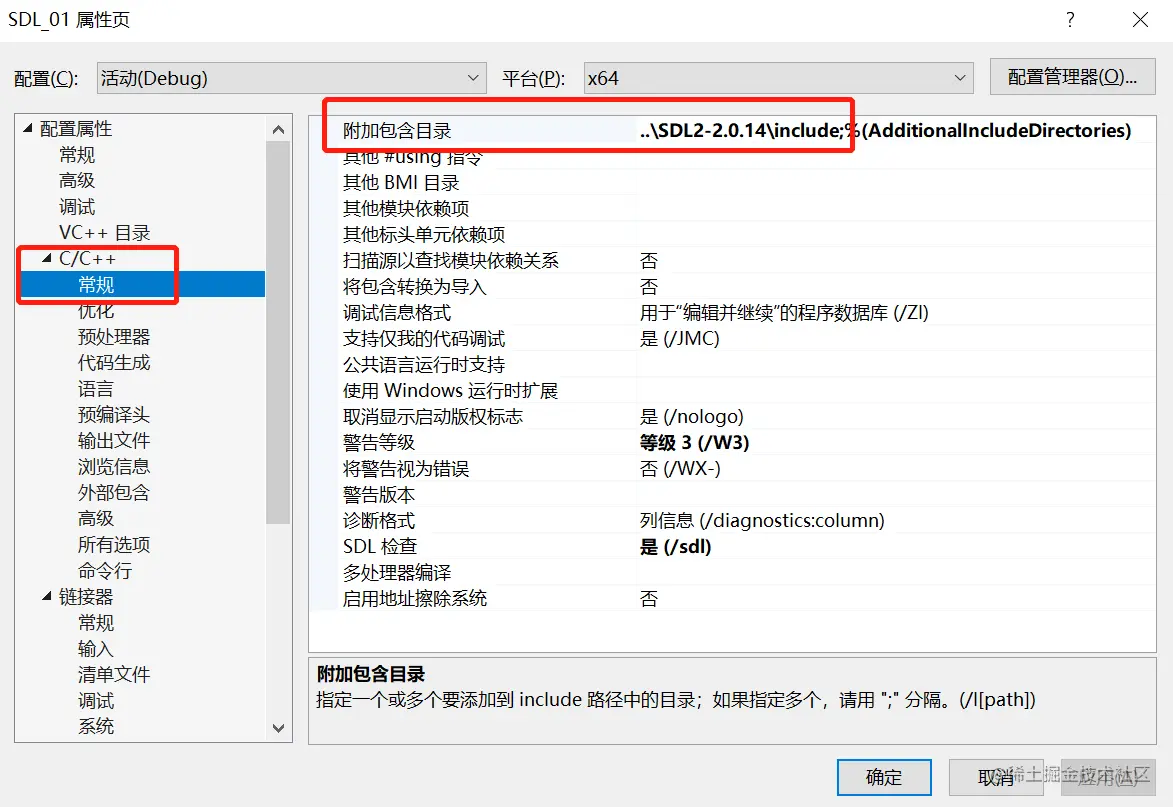

配置头文件目录：写的相对路径，是相对于你的cpp文件而言。

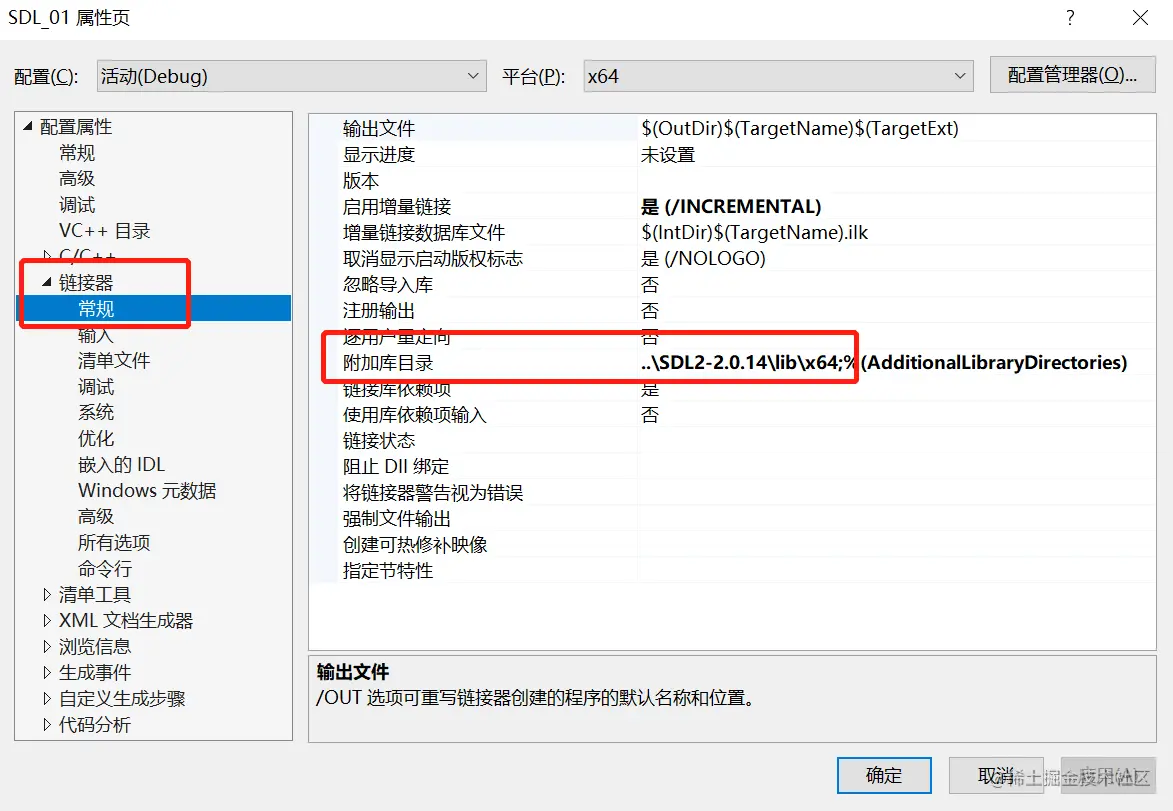

配置链接库：

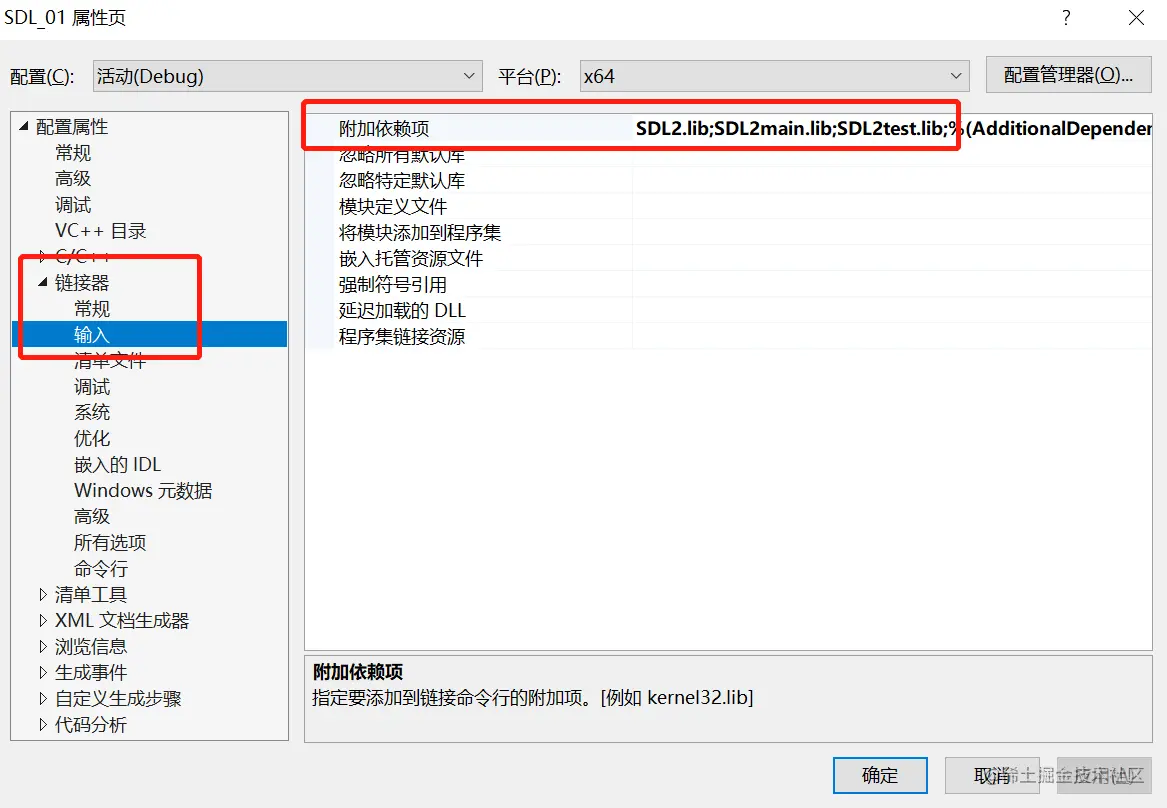

再指定下具有链接的库：

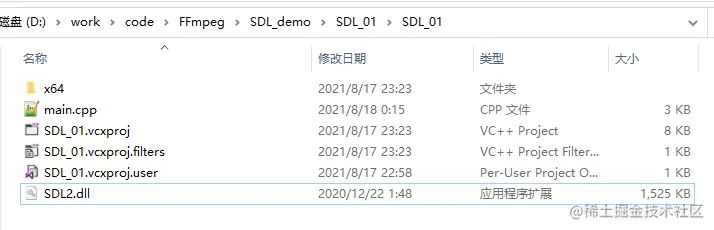

这时候需要设置动态库dll的路径了，有两种方法： 放在和main.cpp相同的路径下或者生成的exe相同的路径下。

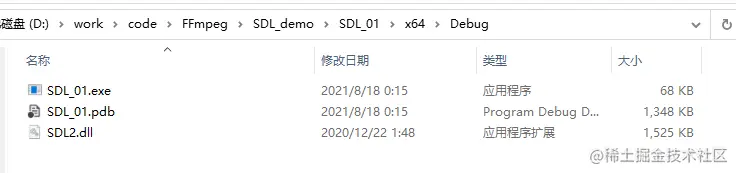

或者
测试程序，打开一个窗口：
#include<iostream>
#include <SDL.h>
int main(int argc, char* argv[])
{
SDL_Window* window = NULL;
SDL_Init(SDL_INIT_VIDEO);
window = SDL_CreateWindow("Basic Window",
SDL_WINDOWPOS_UNDEFINED, // 设置为0,0窗口在屏幕的左上角，设置为 SDL_WINDOWPOS_UNDEFINED在屏幕中间显示
SDL_WINDOWPOS_UNDEFINED, // 同上
640,
480,
SDL_WINDOW_OPENGL | SDL_WINDOW_RESIZABLE);
if (!window)
{
std::cout << "error:"<< SDL_GetError() << std::endl;
return 1;
}
SDL_Delay(5000); // delay 5000ms
SDL_DestroyWindow(window);
SDL_Quit(); // free
}
SDL子系统
SDL将功能分成以下子系统：
- SDL_INIT_TIMER：定时器
- SDL_INIT_AUDIO：音频
- SDL_INIT_VIDEO：视频
- SDL_INIT_JOYSTICK：摇杆
- SDL_INIT_HAPTIC：触摸屏
- DL_INIT_GAMECONTROLLER：游戏控制器
- SDL_INIT_EVENTS：事件
- SDL_INIT_EVERYTHING：包含上述所有选项
主要API
SDL_Init()：初始化SDL系统
SDL_CreateWindow()：创建窗口SDL_Window
SDL_CreateRenderer()：创建渲染器SDL_Renderer
SDL_CreateTexture()：创建纹理SDL_Texture
SDL_UpdateTexture()：设置纹理的数据
SDL_RenderCopy()：将纹理的数据拷贝给渲染器
SDL_RenderPresent()：显示
SDL_Delay()：工具函数，用于延时
SDL_Quit()：退出SDL系统
SDL事件
SDL_Event：代表一个事件
SDL_WaitEvent()：等待一个事件
SDL_PushEvent()：发送一个事件
SDL_PumpEvents()：将硬件设备产生的事件放入事件队列，用于读取事件，在调用该函数之前，必须调用SDL_PumpEvents搜集键盘等事件
SDL_PeepEvents()：从事件队列提取一个事件
示例：
#include<iostream>
#include <SDL.h>
#include <windows.h>
#define FF_QUIT_EVENT (SDL_USEREVENT + 2) // 用户自定义事件
#undef main
int main(int argc, char* argv[])
{
SDL_Window* window = NULL; // Declare a pointer
SDL_Renderer* renderer = NULL;
SDL_Init(SDL_INIT_VIDEO); // Initialize SDL2
// Create an application window with the following settings:
window = SDL_CreateWindow(
"An SDL2 window", // window title
SDL_WINDOWPOS_UNDEFINED, // initial x position
SDL_WINDOWPOS_UNDEFINED, // initial y position
640, // width, in pixels
480, // height, in pixels
SDL_WINDOW_SHOWN | SDL_WINDOW_BORDERLESS// flags - see below
);
// Check that the window was successfully created
if (window == NULL)
{
// In the case that the window could not be made...
printf("Could not create window: %s\n", SDL_GetError());
return 1;
}
/* We must call SDL_CreateRenderer in order for draw calls to affect this window. */
renderer = SDL_CreateRenderer(window, -1, 0);
/* Select the color for drawing. It is set to red here. */
SDL_SetRenderDrawColor(renderer, 255, 0, 0, 255);
/* Clear the entire screen to our selected color. */
SDL_RenderClear(renderer);
/* Up until now everything was drawn behind the scenes.
This will show the new, red contents of the window. */
SDL_RenderPresent(renderer);
SDL_Event event;
int b_exit = 0;
for (;;)
{
SDL_WaitEvent(&event); // 监听事件
switch (event.type)
{
case SDL_KEYDOWN: /* 键盘事件 */
switch (event.key.keysym.sym)
{
case SDLK_a:
printf("key down a\n");
break;
case SDLK_s:
printf("key down s\n");
break;
case SDLK_d:
printf("key down d\n");
break;
case SDLK_q:
printf("key down q and push quit event\n");
SDL_Event event_q;
event_q.type = FF_QUIT_EVENT;
SDL_PushEvent(&event_q); // 发送自定义事件
break;
default:
printf("key down 0x%x\n", event.key.keysym.sym);
break;
}
break;
case SDL_MOUSEBUTTONDOWN: /* 鼠标按下事件 */
if (event.button.button == SDL_BUTTON_LEFT)
{
printf("mouse down left\n");
}
else if (event.button.button == SDL_BUTTON_RIGHT)
{
printf("mouse down right\n");
}
else
{
printf("mouse down %d\n", event.button.button);
}
break;
case SDL_MOUSEMOTION: /* 鼠标移动事件 */
printf("mouse move (%d,%d)\n", event.button.x, event.button.y);
break;
case FF_QUIT_EVENT:
printf("receive quit event\n");
b_exit = 1;
break;
}
if (b_exit) // 等于1，直接退出循环
break;
}
//destory renderer
if (renderer)
SDL_DestroyRenderer(renderer);
// Close and destroy the window
if (window)
SDL_DestroyWindow(window);
// Clean up
SDL_Quit();
return 0;
}
SDL多线程
SDL线程创建：SDL_CreateThread
SDL线程等待：SDL_WaitThead
SDL互斥锁：SDL_CreateMutex/SDL_DestroyMutex
SDL锁定互斥：SDL_LockMutex/SDL_UnlockMutex
SDL条件变量(信号量)：SDL_CreateCond/SDL_DestoryCond
SDL条件变量(信号量)等待/通知：SDL_CondWait/SDL_CondSingal
示例：
#include<iostream>
#include <SDL.h>
#include <windows.h>
SDL_mutex* s_lock = NULL;
SDL_cond* s_cond = NULL;
int thread_work(void* arg)
{
SDL_LockMutex(s_lock);
printf(" <============thread_work sleep\n");
Sleep(10 * 1000); // 用来测试获取锁，Sleep不会让出锁
printf(" <============thread_work wait\n");
// 释放s_lock资源，并等待signal。之所以释放s_lock是让别的线程能够获取到s_lock
SDL_CondWait(s_cond, s_lock); //阻塞，直到主线程发送signal并且主线程释放lock后，这个函数退出
printf(" <===========thread_work receive signal, continue to do ~_~!!!\n");
printf(" <===========thread_work end\n");
SDL_UnlockMutex(s_lock);
return 0;
}
int main(int argc, char* argv[])
{
s_lock = SDL_CreateMutex();
s_cond = SDL_CreateCond();
SDL_Thread* t = SDL_CreateThread(thread_work, "thread_work", NULL);
if (!t)
{
printf(" %s", SDL_GetError);
return -1;
}
for (int i = 0; i < 2; i++)
{
Sleep(2 * 1000);
printf("main execute =====>\n");
}
printf("main SDL_LockMutex(s_lock) before ====================>\n");
SDL_LockMutex(s_lock); // 获取锁，但是子线程还拿着锁, 阻塞直到可以拿到锁
printf("main ready send signal====================>\n");
printf("main SDL_CondSignal(s_cond) before ====================>\n");
SDL_CondSignal(s_cond); // 发送信号，唤醒等待的线程
printf("main SDL_CondSignal(s_cond) after ====================>\n");
Sleep(10 * 1000);
SDL_UnlockMutex(s_lock);// 释放锁，让其他线程可以拿到锁
printf("main SDL_UnlockMutex(s_lock) after ====================>\n");
SDL_WaitThread(t, NULL);
SDL_DestroyMutex(s_lock);
SDL_DestroyCond(s_cond);
return 0;
}
简单分析： 首先最重要要明确： 唤醒等待的线程+拿到锁，线程才能继续执行。
主线程创建出子线程，子线程立即获得锁，并且进入休眠sleep 10s,sleep不会释放锁。同时，主线程也会继续执行，间隔2s，打印main execute.执行完后再打印'main SDL_LockMutex(s_lock) before ====================>'.这时候主线程执行SDL_LockMutex去获取锁，不巧的是，子线程此时还抱着锁再休眠。主线程进行等待。 子线程完成了休眠，打印'<============thread_work wait',然后执行SDL_CondWait()，它会释放锁，并且阻塞等待着signal来唤醒。与此同时，主线程发现子线程已经释放锁，立即持有锁，继续执行，打印'main ready send signal====================>' 和 'main SDL_CondSignal(s_cond) before ====================>',主线程执行SDL_CondSignal(s_cond)，发送signal唤醒线程。并且进入了休眠，主线程没有释放锁。同时，子线程收到signal,但是却没有持有锁，仍然需要等待主线程释放锁资源让自己持有。等到主线程休眠完成，释放锁。子线程终于可以继续后面的事情了...

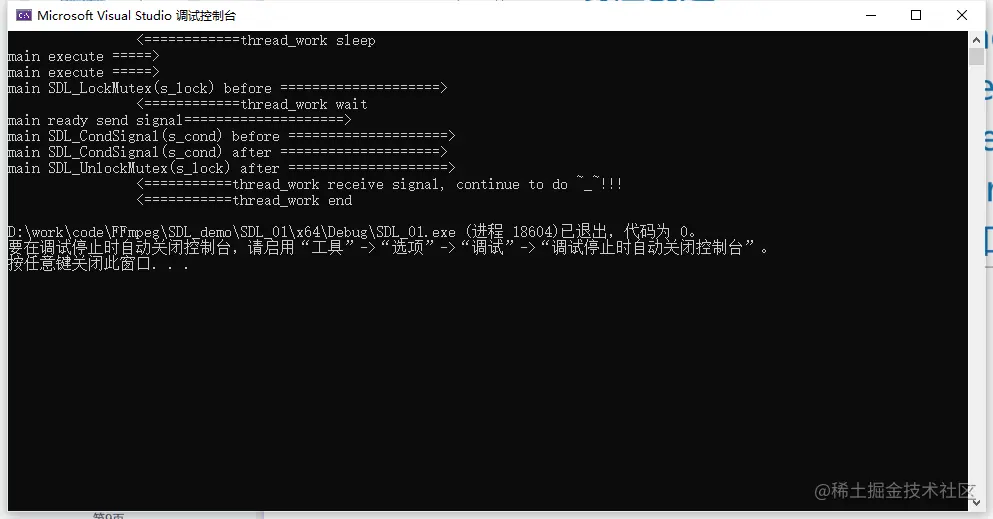

结果：
SDL视频显示
流程：
graph TD
SDL_Init --> SDL_CreateWindow --> SDL_Window --> SDL_CreateRenderer --> SDL_Renderer --> SDL_CreateTexture --> SDL_Texture --> SDL_UpdateTexture -->
SDL_RenderClear --> SDL_RenderCopy --> SDL_RenderPresent
为了方便，我们直接将YUV显示出来，只需要将一帧帧数据构造成Texture，塞到流程中即可。
这里先说明，根据YUV的类型，如何正确的读取一帧数据，请参考FFmpeg之YUV基础(二)。 我们现在用I420测试。
生成YUV数据：
ffmpeg -i source.mp4 -an -c:v rawvideo -pixel_format yuv420p source.yuv
注意：可以用mediainfo查看视频的宽高，然后示例中的YUV设置的宽高保持一致。
示例：
#include<iostream>
#include <SDL.h>
//自定义消息类型
#define REFRESH_EVENT (SDL_USEREVENT + 1) // 请求画面刷新事件
#define QUIT_EVENT (SDL_USEREVENT + 2) // 退出事件
//定义分辨率
// YUV像素分辨率
#define YUV_WIDTH 1280 //320
#define YUV_HEIGHT 720 //240
//定义YUV格式
#define YUV_FORMAT SDL_PIXELFORMAT_IYUV
int s_thread_exit = 0; // 退出标志 = 1则退出
int refresh_video_timer(void *data)
{
while (!s_thread_exit)
{
SDL_Event event;
event.type = REFRESH_EVENT;
SDL_PushEvent(&event);
SDL_Delay(40);
}
s_thread_exit = 0;
//push quit event
SDL_Event event;
event.type = QUIT_EVENT;
SDL_PushEvent(&event);
return 0;
}
#undef main
int main(int argc, char* argv[])
{
//初始化 SDL
if(SDL_Init(SDL_INIT_VIDEO))
{
fprintf( stderr, "Could not initialize SDL - %s\n", SDL_GetError());
return -1;
}
// SDL
SDL_Event event; // 事件
SDL_Rect rect; // 矩形
SDL_Window *window = NULL; // 窗口
SDL_Renderer *renderer = NULL; // 渲染
SDL_Texture *texture = NULL; // 纹理
SDL_Thread *timer_thread = NULL; // 请求刷新线程
uint32_t pixformat = YUV_FORMAT; // YUV420P，即是SDL_PIXELFORMAT_IYUV
// 分辨率
// 1. YUV的分辨率
int video_width = YUV_WIDTH;
int video_height = YUV_HEIGHT;
// 2.显示窗口的分辨率
int win_width = YUV_WIDTH;
int win_height = YUV_WIDTH;
// YUV文件句柄
FILE *video_fd = NULL;
const char *yuv_path = "C:\\Users\\Lenovo\\Desktop\\source.yuv";
size_t video_buff_len = 0;
uint8_t *video_buf = NULL; //读取数据后先把放到buffer里面
// 我们测试的文件是YUV420P格式
uint32_t y_frame_len = video_width * video_height;
uint32_t u_frame_len = video_width * video_height / 4;
uint32_t v_frame_len = video_width * video_height / 4;
uint32_t yuv_frame_len = y_frame_len + u_frame_len + v_frame_len;
//创建窗口
window = SDL_CreateWindow("Simplest YUV Player",
SDL_WINDOWPOS_UNDEFINED,
SDL_WINDOWPOS_UNDEFINED,
video_width, video_height,
SDL_WINDOW_OPENGL|SDL_WINDOW_RESIZABLE);
if(!window)
{
fprintf(stderr, "SDL: could not create window, err:%s\n",SDL_GetError());
goto _FAIL;
}
// 基于窗口创建渲染器
renderer = SDL_CreateRenderer(window, -1, 0);
// 基于渲染器创建纹理
texture = SDL_CreateTexture(renderer,
pixformat,
SDL_TEXTUREACCESS_STREAMING,
video_width,
video_height);
// 分配空间
video_buf = (uint8_t*)malloc(yuv_frame_len);
if(!video_buf)
{
fprintf(stderr, "Failed to alloce yuv frame space!\n");
goto _FAIL;
}
// 打开YUV文件
video_fd = fopen(yuv_path, "rb");
if( !video_fd )
{
fprintf(stderr, "Failed to open yuv file\n");
goto _FAIL;
}
// 创建请求刷新线程
timer_thread = SDL_CreateThread(refresh_video_timer,
NULL,
NULL);
while (1)
{
// 收取SDL系统里面的事件
SDL_WaitEvent(&event);
if(event.type == REFRESH_EVENT) // 画面刷新事件
{
video_buff_len = fread(video_buf, 1, yuv_frame_len, video_fd);
if(video_buff_len <= 0)
{
fprintf(stderr, "Failed to read data from yuv file!\n");
goto _FAIL;
}
// 设置纹理的数据 video_width = 320， plane
SDL_UpdateTexture(texture, NULL, video_buf, video_width);
// 显示区域，可以通过修改w和h进行缩放
rect.x = 0;
rect.y = 0;
float w_ratio = win_width * 1.0 /video_width;
float h_ratio = win_height * 1.0 /video_height;
// 320x240 怎么保持原视频的宽高比例
rect.w = video_width * w_ratio;
rect.h = video_height * h_ratio;
// rect.w = video_width * 0.5;
// rect.h = video_height * 0.5;
// 清除当前显示
SDL_RenderClear(renderer);
// 将纹理的数据拷贝给渲染器
SDL_RenderCopy(renderer, texture, NULL, &rect);
// 显示
SDL_RenderPresent(renderer);
}
else if(event.type == SDL_WINDOWEVENT)
{
//If Resize
SDL_GetWindowSize(window, &win_width, &win_height);
printf("SDL_WINDOWEVENT win_width:%d, win_height:%d\n",win_width,
win_height );
}
else if(event.type == SDL_QUIT) //退出事件
{
s_thread_exit = 1;
}
else if(event.type == QUIT_EVENT)
{
break;
}
}
_FAIL:
s_thread_exit = 1; // 保证线程能够退出
// 释放资源
if(timer_thread)
SDL_WaitThread(timer_thread, NULL); // 等待线程退出
if(video_buf)
free(video_buf);
if(video_fd)
fclose(video_fd);
if(texture)
SDL_DestroyTexture(texture);
if(renderer)
SDL_DestroyRenderer(renderer);
if(window)
SDL_DestroyWindow(window);
SDL_Quit();
return 0;
}

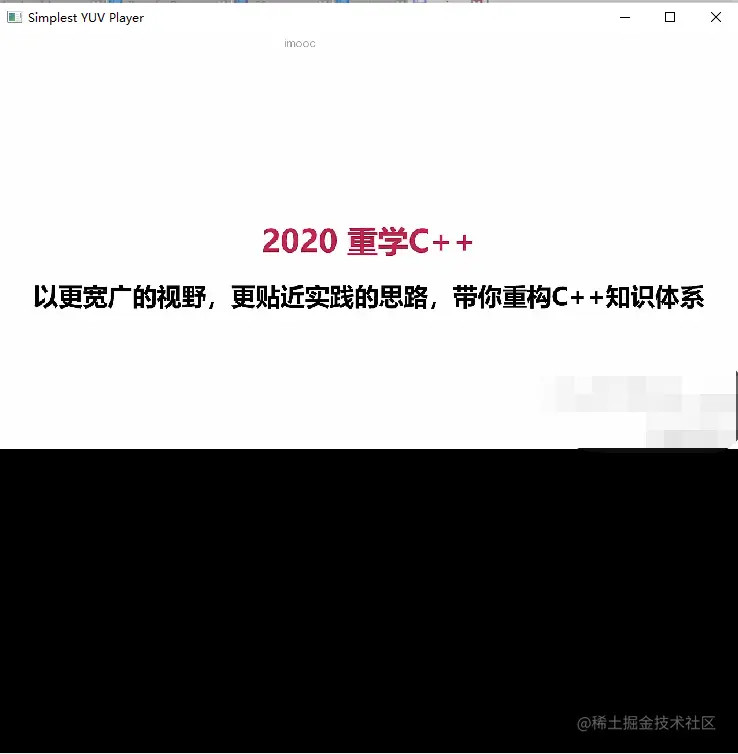

简单分析：
1、明确两个自定义事件，依次是刷新和退出事件；另外还有一个resize事件，window窗口改变大小触发。
2、首先分析REFRESH_EVENT事件，可以看到有一个子线程用来将发送刷新事件，可以看到if(event.type == REFRESH_EVENT)这个分支的处理：读取yuv数据，更新纹理数据，将数据拷贝到render中渲染并在窗口中显示。
只要这个s_thread_exit标志位置为1，那么不再发送刷新事件。if(event.type == REFRESH_EVENT)将不再进行处理。
3、rect用来真正的显示图像数据，这应该就是所谓的"视口"。rect可以方便对调整视频显示的策略。一般来说：

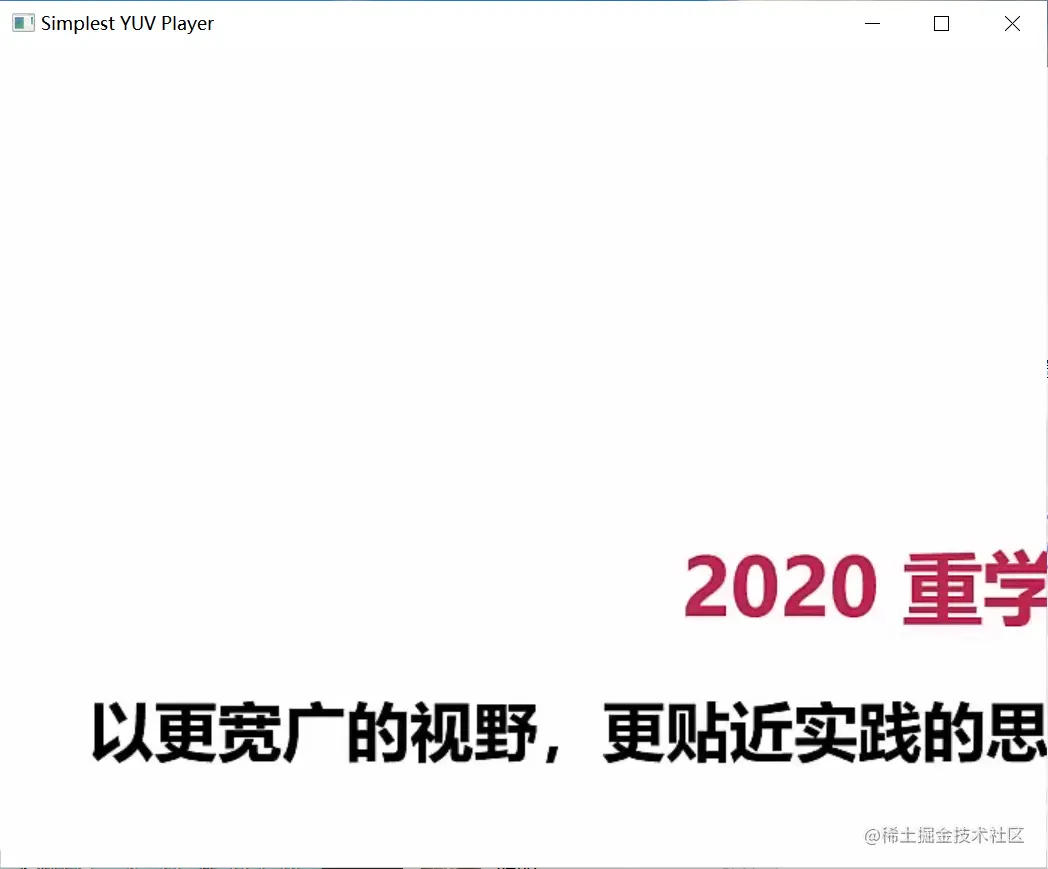

- 可以将像素数据铺满全屏，如果窗口恰好被你拉伸的扁扁的，那么势必图像会变形。

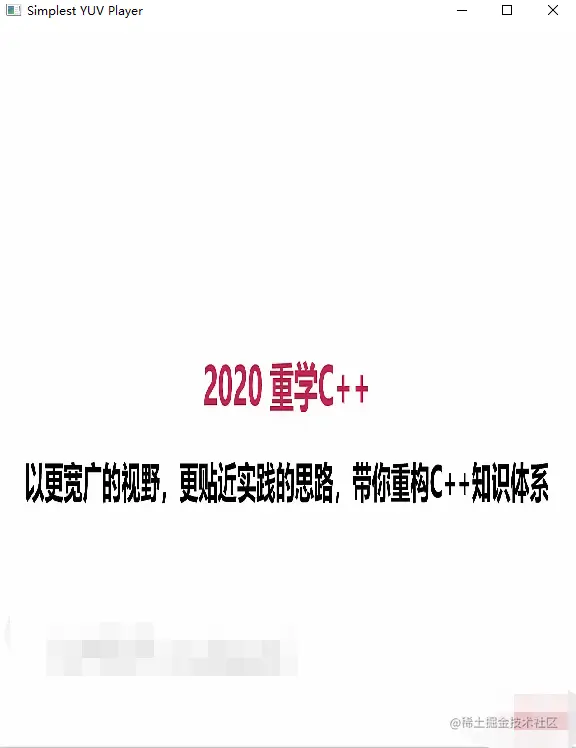

- 另外一种处理是，可以保持原视频的宽高比例，可以通过以宽或者高为基准，对高或宽进行等比列的压缩。当然，这时候不出意外，rect不能盖住window上，这就会出现黑边。
- 第三种处理是，当窗口大小小于原始数据的宽高时，可直接进行裁剪。
4、SDL_QUIT事件相对就简单了，直接break,打破循环，释放资源结束程序。
