策略路由（Policy-Based-Route）

@TOC

定义及运用场景

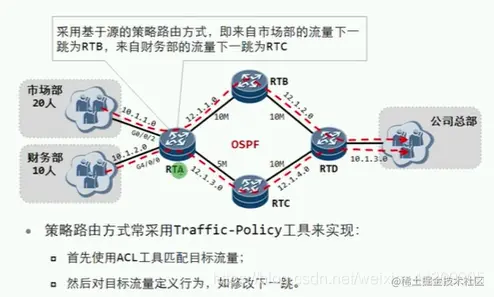

==PBR: Policy-Based-Route，该技术打破了路由表的传统选路规则，可以根据管理员定义的策略条件来选择性的转发数据包。==

---

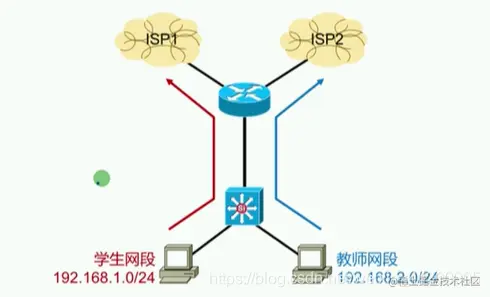

学生网段——ISP1 教师网段——ISP2

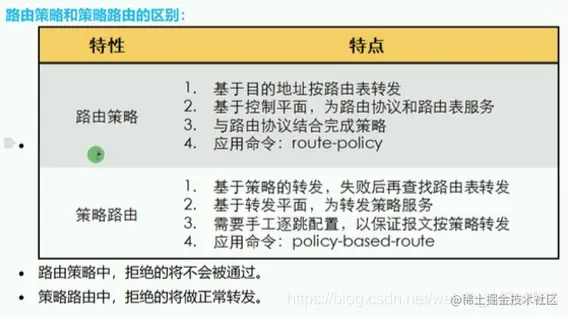

路由策略、策略路由的区别

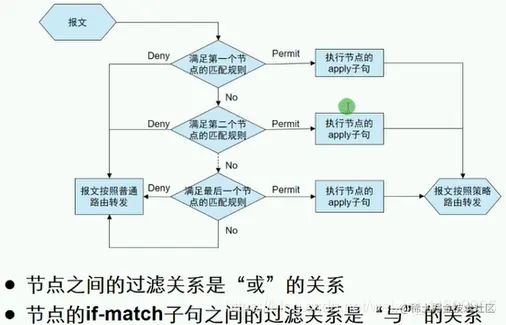

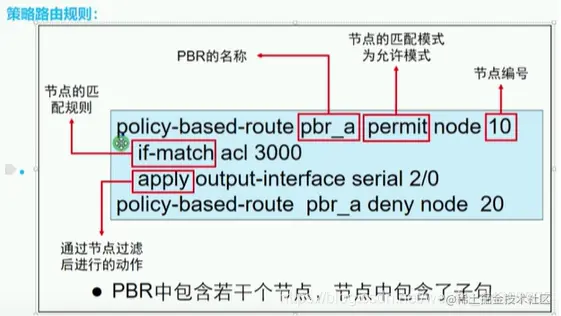

策略路由规则

策略路由可以用在下一跳或者是出接口上

策略路由类型

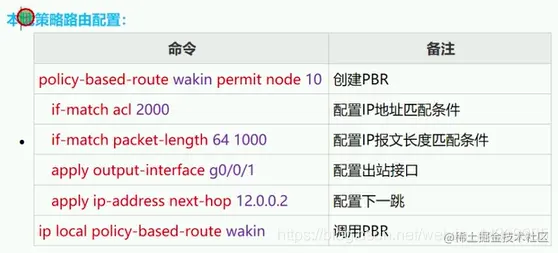

本地策略路由

接口策略路由

配置案例一

本地策略路由:仅对本机下发的报文进行处理，对转发的报文不起作用。

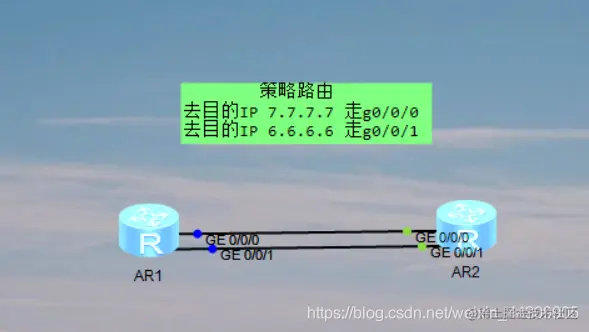

R1: g0/0/0:1.0.0.1 g0/0/1:2.0.0.1

R2： g0/0/0:1.0.0.2 g0/0/1:2.0.0.2 lo 6:6.6.6.6 lo 7:7.7.7.7

R1上有两条静态路由 ip route-s 6.6.6.6 32 1.0.0.2 ip route-s 7.7.7.7 32 2.0.0.2

策略 去目的IP 7.7.7.7 走g0/0/0 去目的IP 6.6.6.6 走g0/0/1

基础配置

R1

sy
sy R1
int g0/0/0
ip add 1.0.0.1 24
int g0/0/1
ip add 2.0.0.1 24
q
ip route-s 6.6.6.6 32 1.0.0.2
ip route-s 7.7.7.7 32 2.0.0.2

R2

sy
sy R2
int g0/0/0
ip add 1.0.0.2 24
int g0/0/1
ip add 2.0.0.2 24
int lo 6
ip add 6.6.6.6 32
int lo 7
ip add 7.7.7.7 32

策略配置

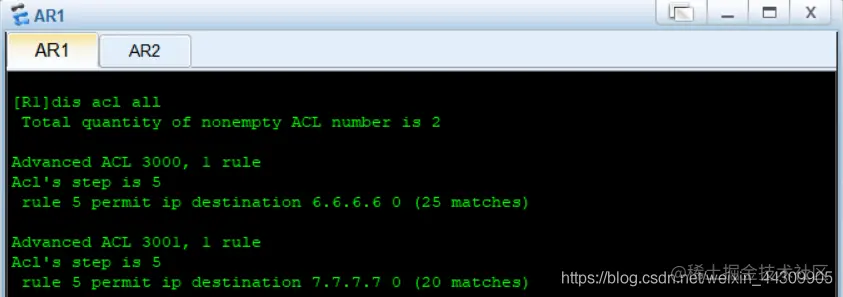

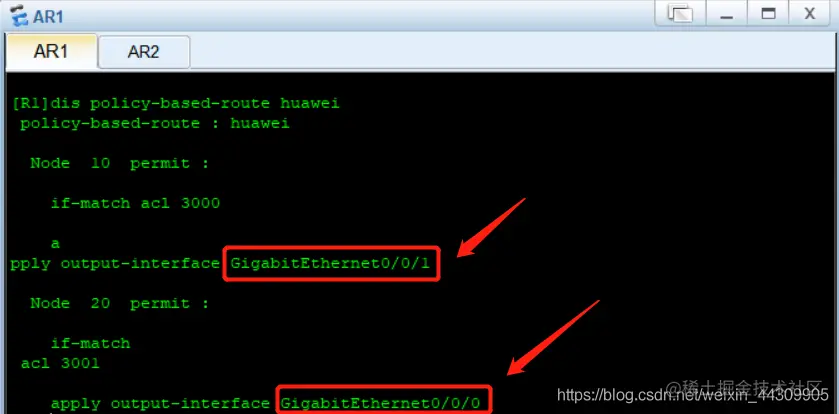

ACL 策略 ==策略路由用在了接口上==

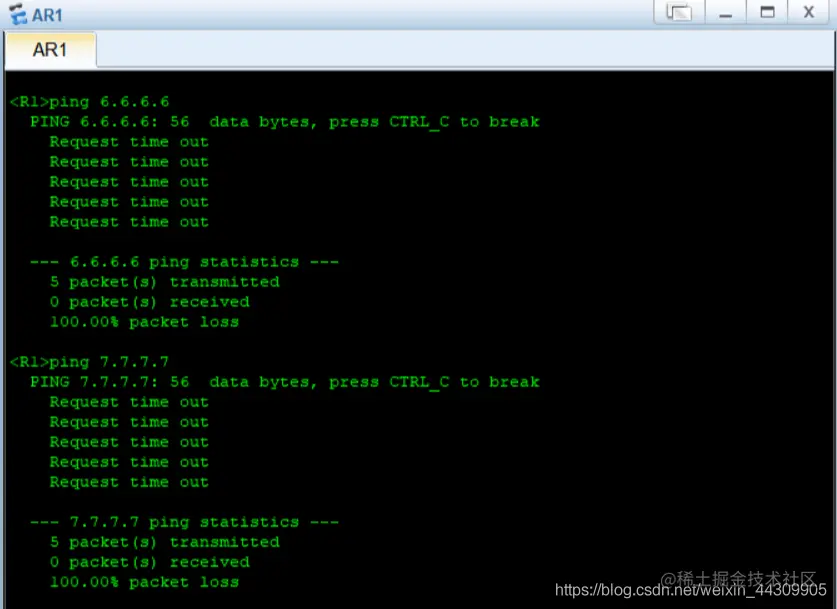

查看结果 在R1上ping不通6.6.6.6、7.7.7.7

分析原因

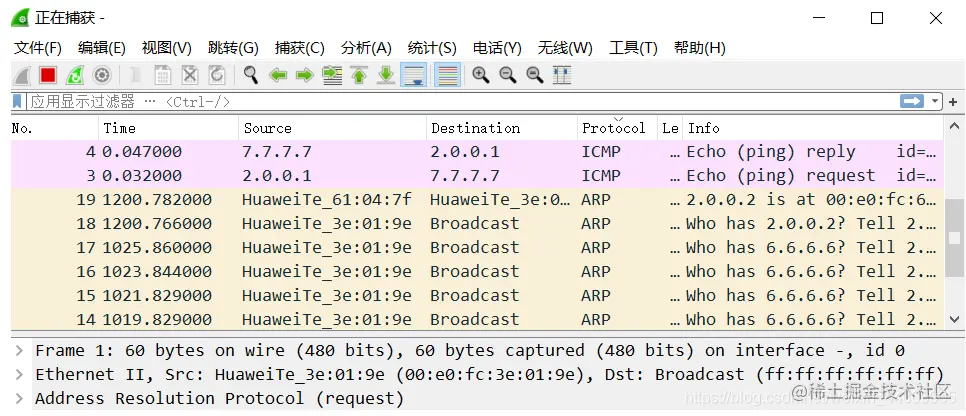

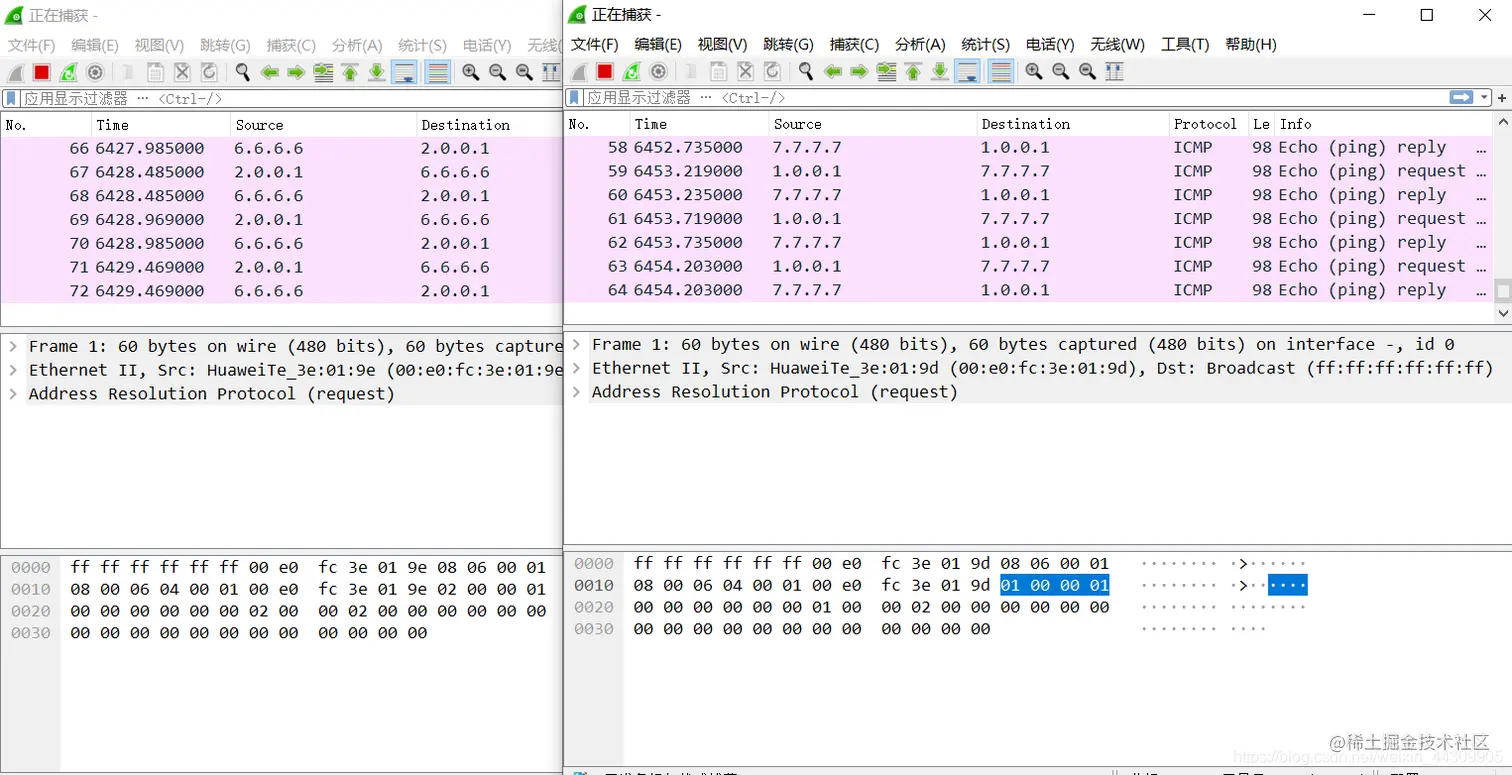

抓包 R1接口g0/0/0 R1接口g0/0/1 ==ARP广播包发送只能在同一个网段内 而下一跳IP与目的网络IP不在同一个网段 所以出现了ping不通的情况==

解决方法

==在目的网路接口处开启ARP代理==

arp-proxy enable

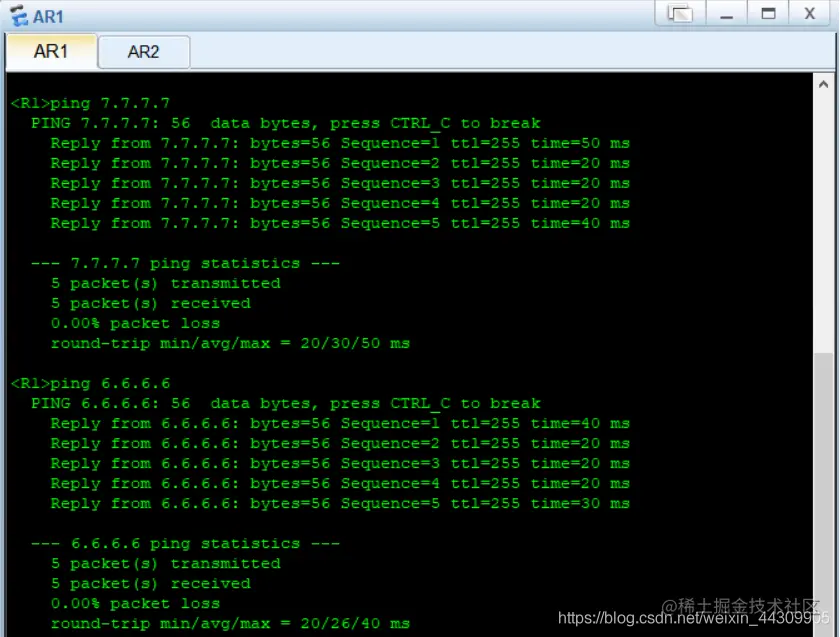

开启ARP代理后在ping

补充

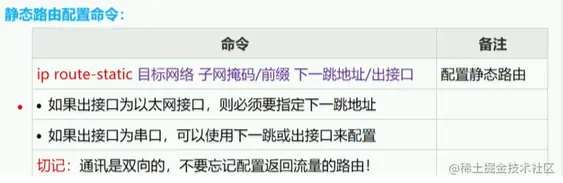

当我们配置静态路由时建议用下一跳IP，不用出接口 ==关闭ARP代理，把策略路由改为下一跳==

在路由器R2的接口上

undo arp-proxy enable

策略路由改为下一跳

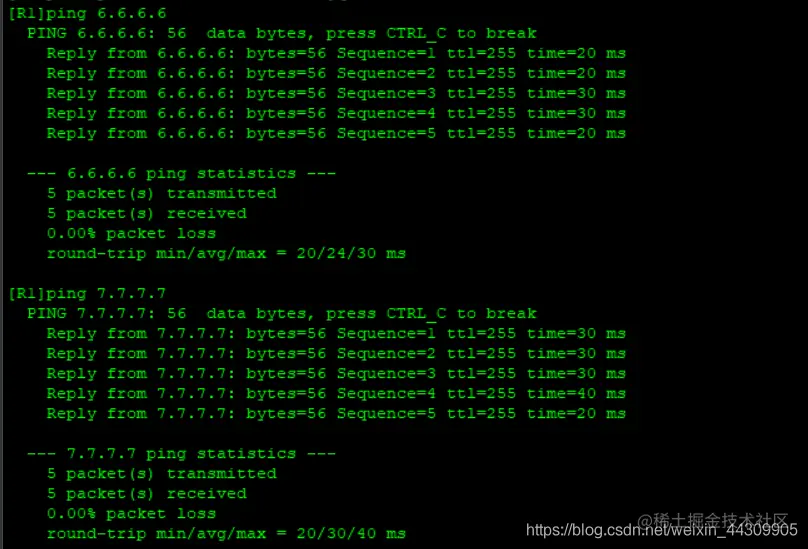

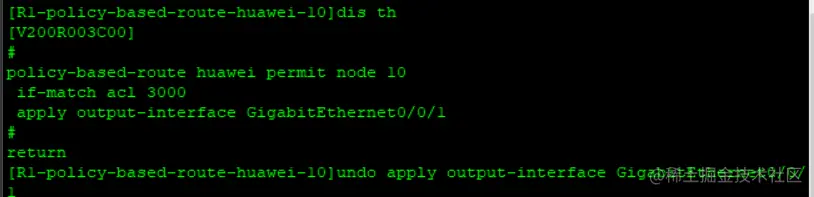

删除原来应用在接口上的策略 改为下一跳 将策略路由用在下一跳上不做ARP代理也能ping通

加菜

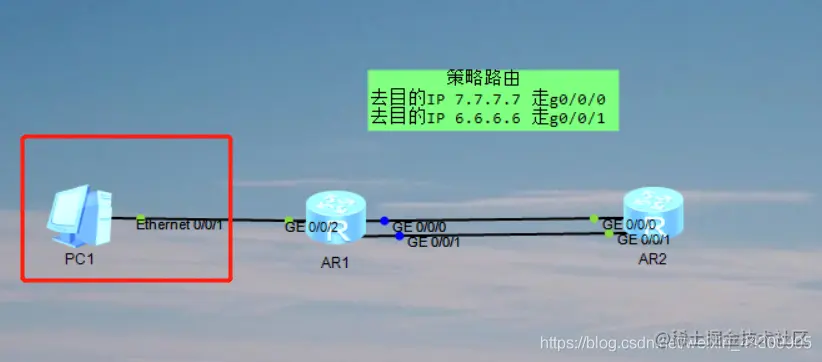

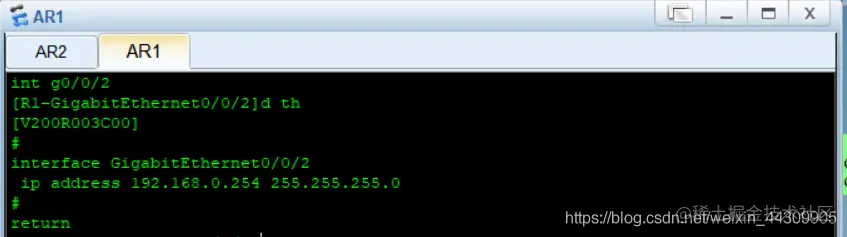

pc1能ping通6.6.6.6、7.7.7.7 R1的g0/0/2

R2上做通往192.168.0.0的静态路由

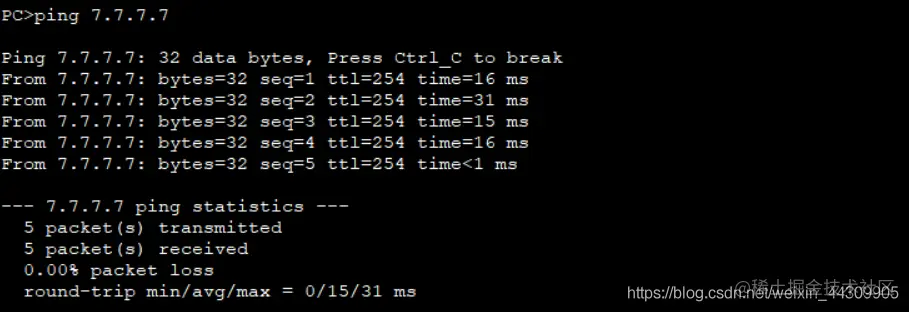

PC1上ping6.6.6.6、7.7.7.7

请求走左边的接口 回复走右边的接口

原因：==负载均衡==

配置案例二

接口策略路由：仅对转发的报文器作用，对本地下发的报文不起作用。

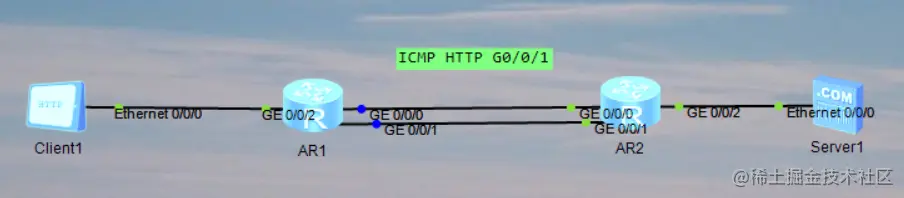

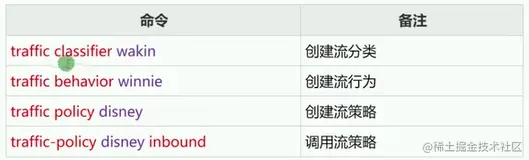

==用流分类、流行为、流策略控制ICMP的数据包从G0/0/1走==

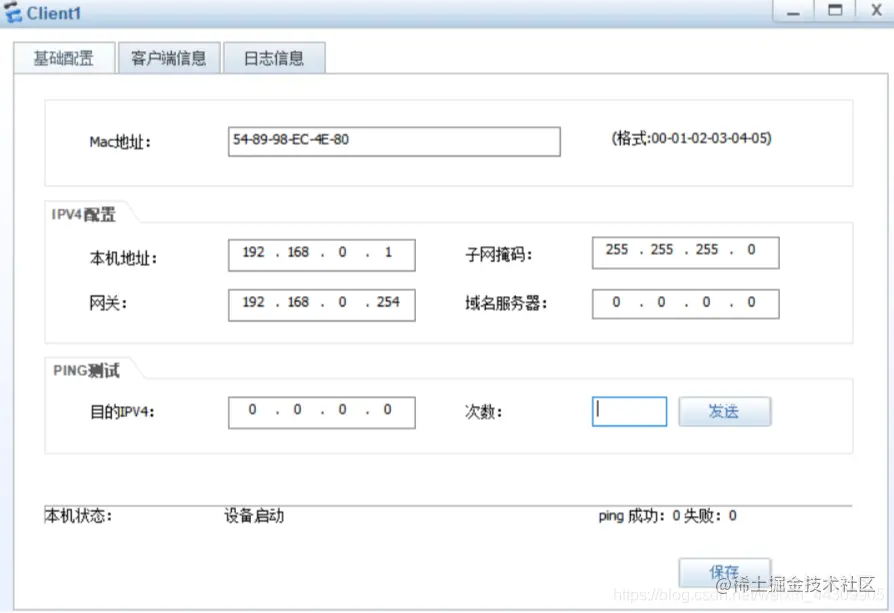

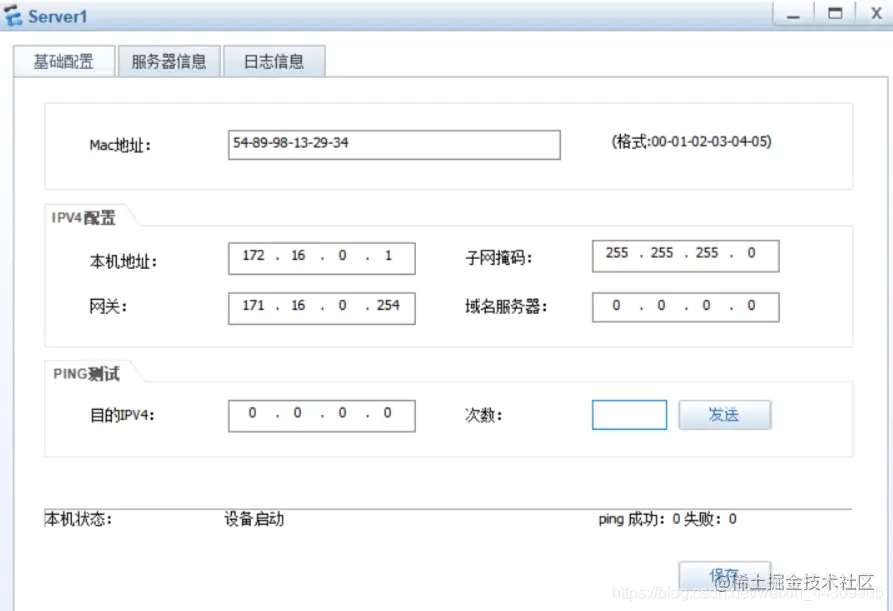

客户端、服务器配置

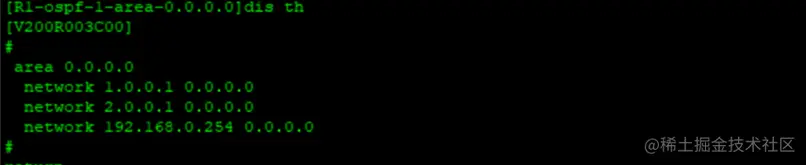

R2的G0/0/2:172.16.0.254 把配置案例一中的R2上的静态路由去掉 在R1、R2上运行动态路由OSPF

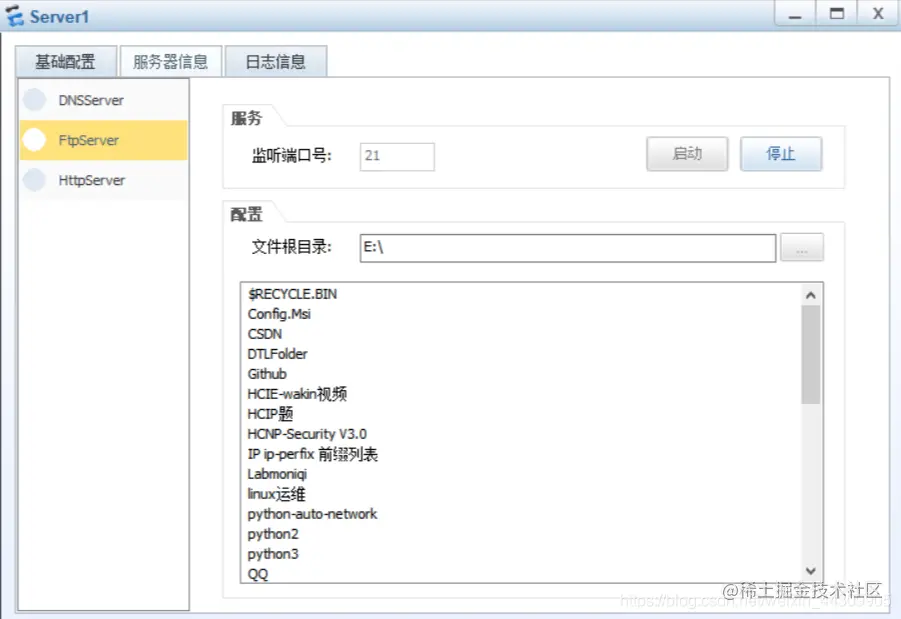

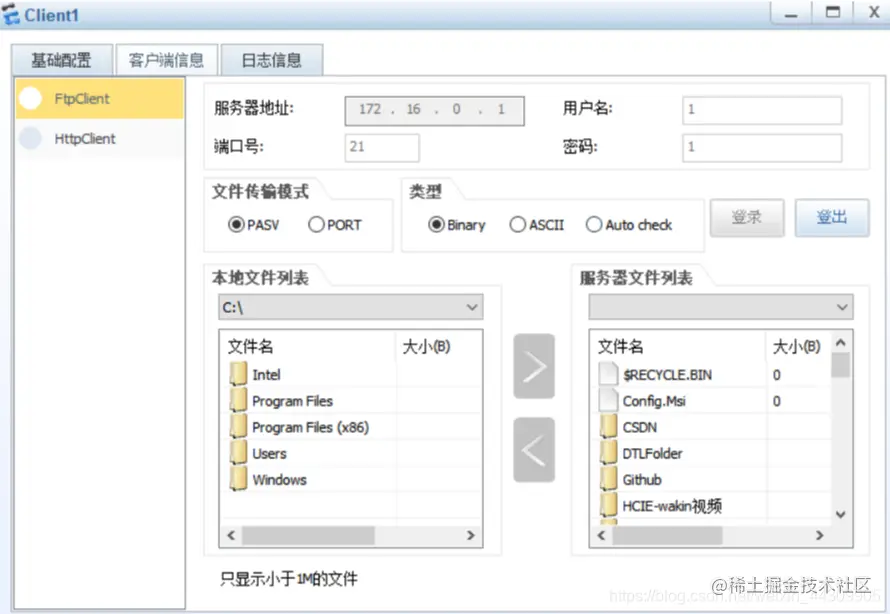

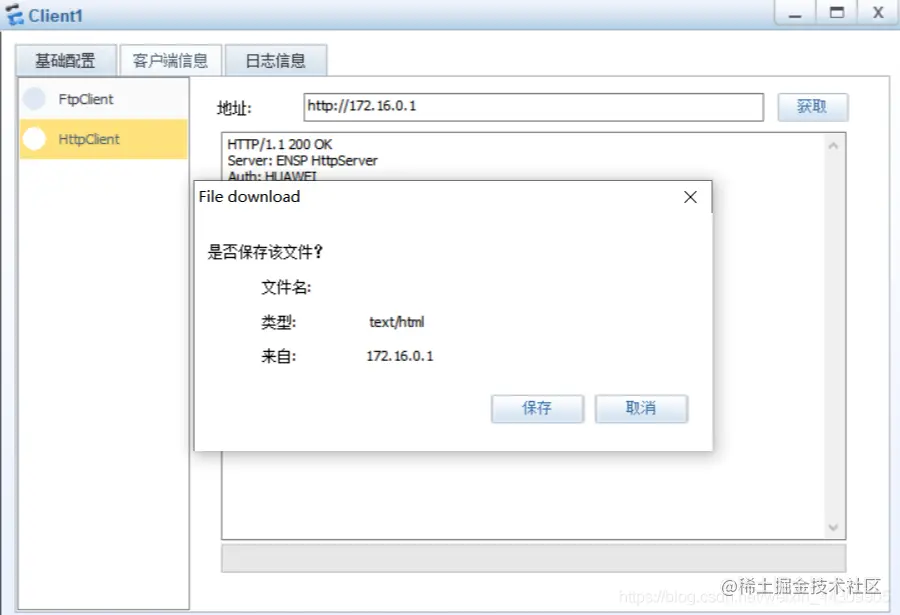

在服务器上启动FTP、HTTP服务 用客户端验证

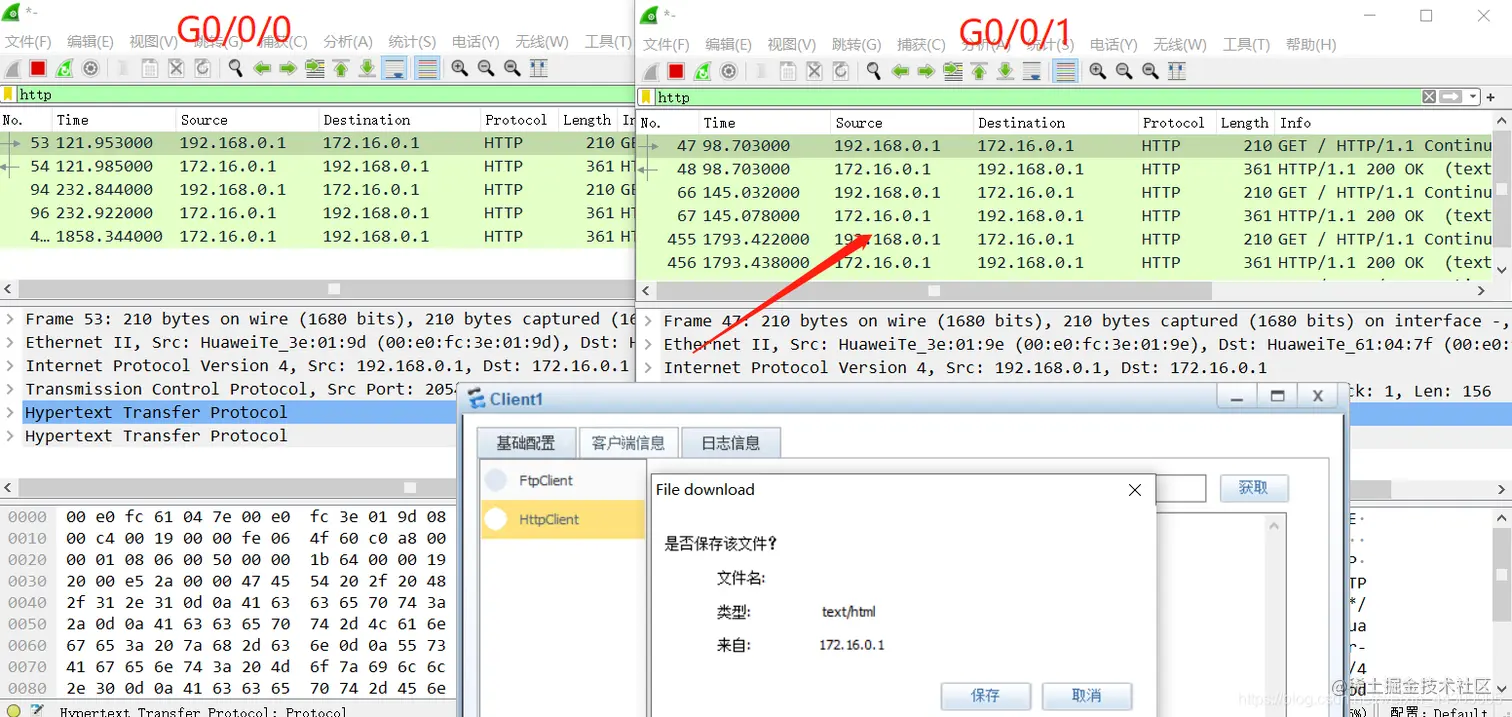

抓包验证

接口配置策略路由

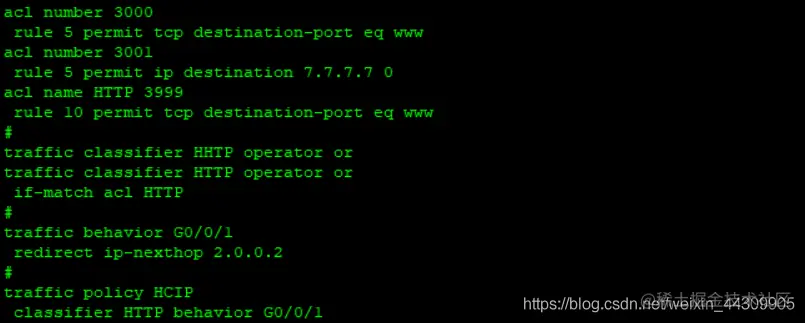

在路由器R1上配置流策略 重新抓包查看策略对数据包的影响效果
