路由器
路由器转发数据包的依据是路由表信息
show ip route：查看路由表
- 路由器转发数据包原则：
1.只检查目的地址，不检查源地址
2.有目的网络信息就会被转发（即使是错误也会被转发)，否者就丢弃 - 路由条目产生的方法：
1、直连路由:设备接口地址所显示的网段信息
2、静态路由:由管理员人为手工添加路由以实现路由转发目的
ip route目的网络号子网掩码下一个路由器地址
3、动态路由:由路由器之间相互交换路由信息实现路由转发目的
动态路由协议:
1.Ripv1/Ripv2/Ripng
2.IGRP/EIGRP–思科私有
3.OSPFv2/OSPFv3—企业网专用协议
4.ISIS—运营商
5.EGP/BGP—运营商
运营商—ISP Internet service provider1.中国电信/联通/移动/广电
动态路由格式
router ospf 100
router ospf [process-id进程号----本地有意义， 也就四说路由器之间可以不同]启用OSPF
它是具有区域概念
network 100.1.1.1 0.0.0.0（反掩码） area 0
network：匹配接口范围，被匹配的接口将会激活OSPF协议，并且发送和接收OSPF报文
正、反掩码
0.0.0.0反掩码 = 255.255.255.255正掩码
1.1.1.1 255.255.255.255 = 表明某个主机为1.1.1.1
1.1.1.0 255.255.255.0 = 表明1.1.1.0网络号中所有主机1.1.1.0~1.1.1.255
正掩码：255.255.255.0
1111 1111.1111 1111.1111 1111.0000 0000
反掩码：0.0.0.255
0000 0000.0000 0000.0000 0000.1111 1111
\

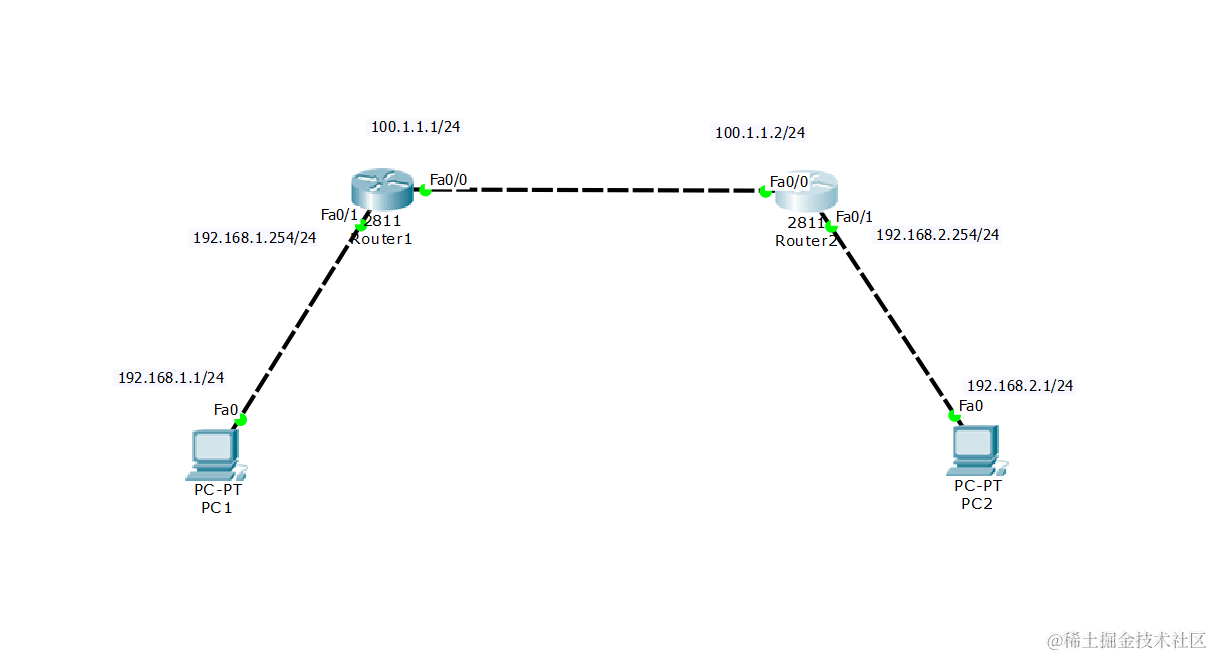

静态路由
实现pc1和pc2联通
\
设置ip
pc1：
192.168.1.1
255.255.255.0
192.168.1.254
\
路由器1设置
en
conf t
hostname R1
int f0/0
ip add 100.1.1.1 255.255.255.0
no shut
exit
int f0/1
ip add 192.168.1.254 255.255.255.0
no shut
exit
ip route 192.168.2.0 255.255.255.0 100.1.1.2
\
路由器2设置
en
conf t
hostname R2
int f0/0
ip add 100.1.1.1 255.255.255.0
no shut
exit
int f0/1
ip add 192.168.1.254 255.255.255.0
no shut
exit
ip route 192.168.1.0 255.255.255.0 100.1.1.1
\

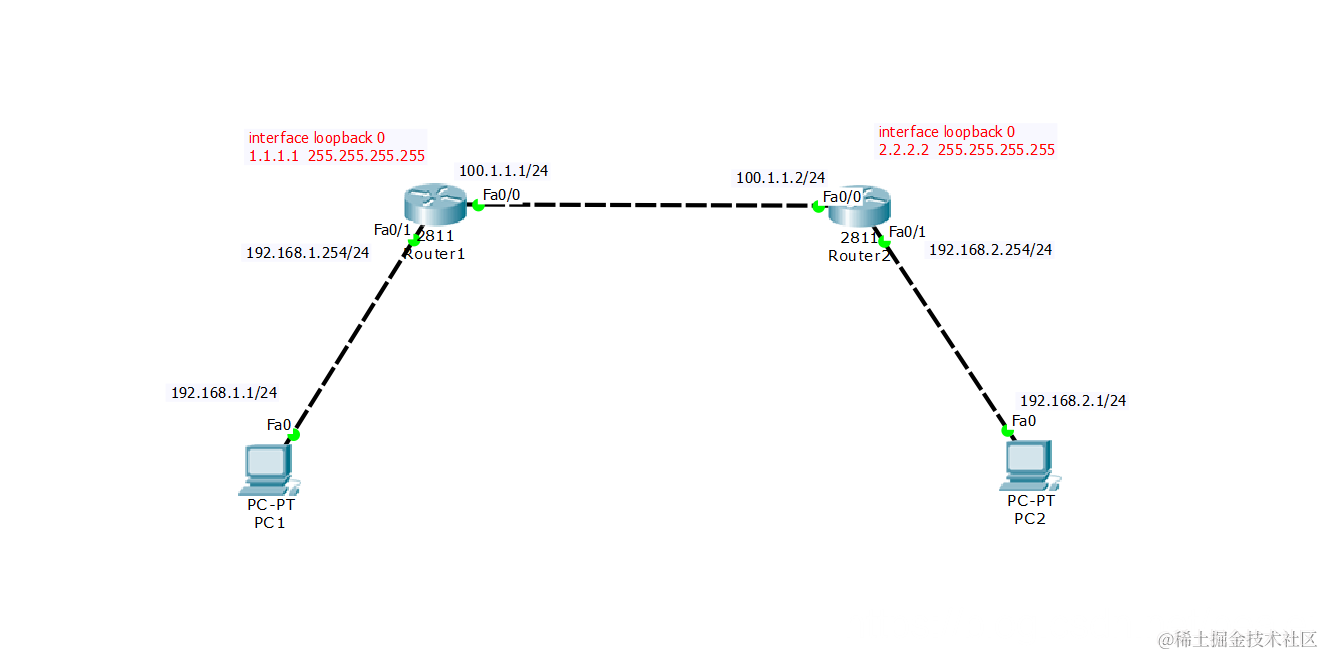

动态路由
增加可访问虚拟主机
\
配置路由
路由器1配置
en
conf t
interface loopback 0
ip add 1.1.1.1 255.255.255.255
exit
ip route 2.2.2.2 255.255.255.255 100.1.1.2
\
路由器2配置
en
conf t
interface loopback 0
ip add 2.2.2.2 255.255.255.255
exit
ip route 1.1.1.1 255.255.255.255 100.1.1.1
\
如果有多网段，静态路由不现实，应使用动态路由
删除静态路由：
- 路由器1配置
en
conf t
no ip route 192.168.2.0 255.255.255.0 100.1.1.2
no ip route 2.2.2.2 255.255.255.255 100.1.1.2
- 路由器2配置
en
conf t
no ip route 192.168.1.0 255.255.255.0 100.1.1.1
no ip route 1.1.1.1 255.255.255.255 100.1.1.1
\
配置动态路由
- 路由器1配置
router ospf 100
network 100.1.1.1 0.0.0.0 area 0
network 1.1.1.1 0.0.0.0 area 0
network 192.168.1.254 0.0.0.0 area
- 路由器2配置
router ospf 200
network 100.1.1.2 0.0.0.0 area 0
network 2.2.2.2 0.0.0.0 area 0
network 192.168.2.254 0.0.0.0 area 0
\
测试联通性
\
