[Compiler翻译]探索编程恐怖上的Clang/LLVM优化

Sunbreak
1,145 阅读8分钟

原文地址：blog.matthieud.me/2020/explor…

原文作者：blog.matthieud.me/

发布时间：2020年

最近，我遇到了一个效率不高的isEven函数的实现（来自r/programmingghorror）。

bool isEven(int number)
{
    int numberCompare = 0;
    bool even = true;

    while (number != numberCompare)
    {
        even = !even;
        numberCompare++;
    }
    return even;
}

代码是用C++编写的，但算法的本质是对输入的数字从基数0（即偶数）进行迭代上升，在每次迭代中切换布尔结果。它是有效的，但是与明显的恒定时间O(1)O(1)modulo算法相比，你会得到一个线性时间O(n)O(n)isEven函数。

令人惊讶的是，Clang/LLVM能够将迭代算法优化到恒定时间算法（GCC在这方面失败了）。在具有完全优化的Clang 10中，这段代码被编译为。

; Function Attrs: norecurse nounwind readnone ssp uwtable
define zeroext i1 @_Z6isEveni(i32 %0) local_unnamed_addr #0 {
  %2 = and i32 %0, 1
  %3 = icmp eq i32 %2, 0
  ret i1 %3
}

第一条指令是和1的布尔运算，只保留最小有效位（这是一种非常快速的计算模数%2的方法），第二条指令将结果与0进行比较。

我决定探索一下Clang是如何做到这一点的。你可能知道，像LLVM（Clang后台）这样的优化器被设计成有一堆特定的通道，将代码（以LLVM IR的形式）转换成另一种（最好是更优化的）代码，保持相同的语义。LLVM有大约50个不同的优化通道，每一个都针对一个特定的代码模式。当你给你的编译器一个特定的优化级别（如-O2），有一个固定的优化通道列表，它将在你的代码上执行，以优化它（该列表已经由编译器编写者为你定义）1。

原始代码

如果你不应用任何优化方法（-O0），Clang将C++ isEven函数编译成简单的汇编（以LLVM IR的形式）。

; Function Attrs: noinline nounwind ssp uwtable
define zeroext i1 @_Z6isEveni(i32 %0) #0 {
    %2 = alloca i32, align 4 ; number
    %3 = alloca i32, align 4 ; numberCompare
    %4 = alloca i8, align 1 ; even
    store i32 %0, i32* %2, align 4 ; store function argument in number
    store i32 0, i32* %3, align 4 ; store 0 in numberCompare
    store i8 1, i8* %4, align 1 ; store 1 (true) in even
    br label %5
5:                                                ; preds = %9, %1
    %6 = load i32, i32* %2, align 4
    %7 = load i32, i32* %3, align 4
    %8 = icmp ne i32 %6, %7
    br i1 %8, label %9, label %16
9:                                                ; preds = %5
    %10 = load i8, i8* %4, align 1
    %11 = trunc i8 %10 to i1
    %12 = xor i1 %11, true
    %13 = zext i1 %12 to i8
    store i8 %13, i8* %4, align 1
    %14 = load i32, i32* %3, align 4
    %15 = add nsw i32 %14, 1
    store i32 %15, i32* %3, align 4
    br label %5
16:                                               ; preds = %5
    %17 = load i8, i8* %4, align 1
    %18 = trunc i8 %17 to i1
    ret i1 %18
}

LLVM IR是一种低级（接近机器）的中间表示形式，其特殊性在于它是单一静态赋值形式（SSA）。每条指令总是产生一个新的值（看起来像%3），而不是重新分配之前的值。

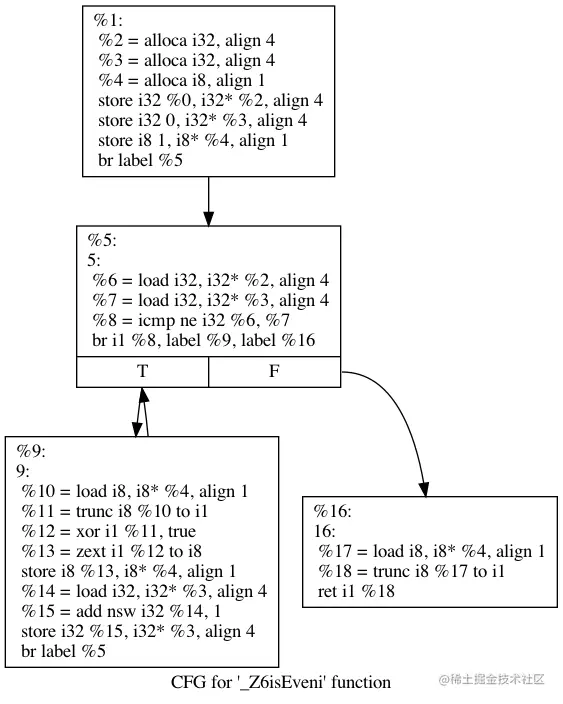

同样的IR的图形版本被称为控制流图（CFG），它是一个称为基本块（总是从上到下完全执行的指令序列）的顶点和代表我们程序可能流程的边的图。对于我们的代码，CFG看起来像这样。


  • 第一个块（标有数字的%1）为函数中的各种变量初始化了内存（两个4字节的整数用于number和numberCompare，一个字节用于even）。
  • 第二块（数字为%5）是循环检查，确定我们是否应该进入循环或退出循环。
  • 第三块（数字为%9）是循环主体，它增加numberCompare（%15）并切换布尔值even（%12）。
  • 第四块是函数的返回，它将结果转换为一个布尔值（%18）并返回给调用者。

优化代码

在这一点上，该代码只是我们原始C++代码的汇编SSA版本。让我们在它上面运行一些LLVM优化通道，看看它是如何演变的。

注册的内存

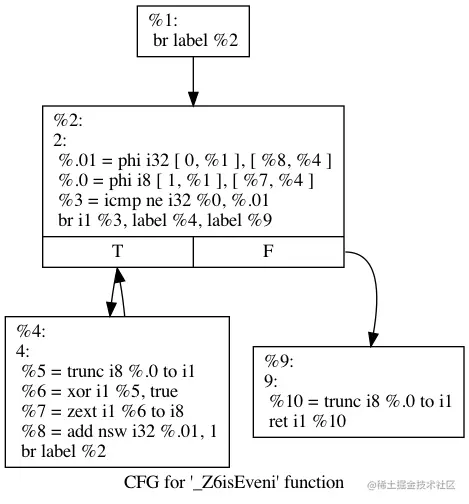

我们运行的第一个通道叫做内存到寄存器（mem2reg）：它的目标是将变量从内存（在RAM中）转移到寄存器（直接在CPU内部），以使其速度更快（内存延迟是~100ns）。


我们看到，所有与内存有关的指令（alloca、load、store）都被优化器删除了，现在所有的操作（add、xor）都直接在CPU寄存器上完成。

4个块仍然存在，但略有不同（它们看起来更接近于原始C++代码）。

  • 初始化块现在是空的。
  • 循环条件块发生了变化，它包含了两个名为phi节点的指令。这些是特殊的节点，根据之前执行的块（前身块），取值在2之间。例如，一行%.04 = phi i32 [ 0, %1 ], [ %6, %4 ]意味着变量%.04%（在我们的C++代码中代表numberCompare）应该取值0，如果我们来自基本块%1，即函数的开始，或者我们来自基本块%4，即循环的主体，则取值为%8。

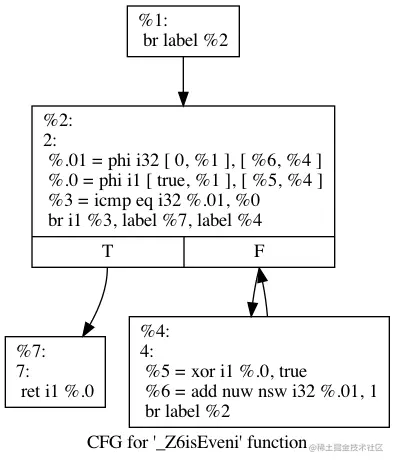

指令组合

这个通道将几条指令合并为一条更简单/更快速的指令，例如，同一变量的2个连续加法可以减少为一个；或者乘以8的指令可以改为左移3，等等。


在我们的代码中，有几个变化是由这一程序完成的。

  • 偶数不再是一个字节（i8），而是直接存储为一个比特（i1），因此删除了几个转换指令。
  • 循环条件已经从不等式转换为等式，并对两个区块进行了调整，以保持语义的完整性。

循环和诱导变量

我们将应用的下一个传递是归纳变量的规范化传递。这是一个 "神奇 "的过程，它完全删除了我们的循环，从而使算法变成了恒定时间。LLVM文档中解释道。

任何在循环外使用从indvar派生的表达式的行为都会被改变为在循环外计算派生值，从而消除对归纳变量出口值的依赖。如果循环的唯一目的是计算某个派生表达式的退出值，那么这种转变将使循环失效。

诱导变量（indvar）是一个循环的 "计数器"：有时计数是微不足道的，如for (i=0; i < 100; i++)，诱导变量是i，行程计数是100；但通常情况下，传递者更难正确确定诱导变量和循环行程计数。在我们的例子中，诱导变量numberCompare是显而易见的，循环次数也是。

因为它现在只对单比特值进行操作（因此最大为1），LLVM在这里实现了我们的算法是循环计数数和初始值的直接数学函数。

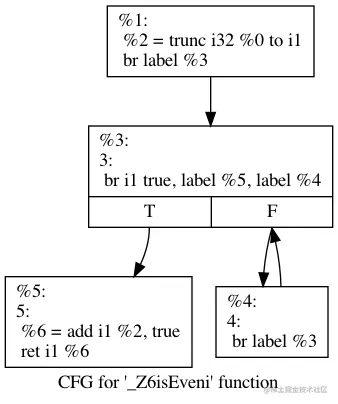

现在的CFG是:


我们在之前的代码上运行-simplifycfg，以删除任何无用的分支。经过最后的指令组合传递，我们得到完全优化的O(1)O(1)复杂度代码。

; Function Attrs: noinline nounwind ssp uwtable
define zeroext i1 @_Z6isEveni(i32 %0) #0 {
  %2 = trunc i32 %0 to i1
  %3 = add i1 %2, true
  ret i1 %3
}

递归版本

Clang也能够对这个算法的递归线性时间版本进行量化。找到产生最终结果的各种优化通道是留给读者的一项练习👨🏫。

bool isEvenRec(int number)
{
  if (number == 0) return true;

  return !isEvenRec(number-1);
}

备注

这是LLVM在标记-O2时应用的优化过程的列表（顺序很重要）。请注意，其中一些会运行多次：-targetlibinfo -tti -targetpassconfig -tbaa -scoped-noalias -assumption-cache-tracker -profile-summary-info -forceattrs -inferattrs -ipsccp -called-value-propagation -attributor -globalopt -domtree -mem2reg -deadargelim -domtree -basicaa -aa -loops -lazy-branch-prob -lazy-block-freq -opt-remark-emitter -instcombine -simplifycfg -basiccg -globals-aa -prune-eh -inline -functionattrs -domtree -sroa -basicaa -aa -memoryssa -early-cse-memssa -speculative-execution -aa -lazy-value-info -jump-threading -correlated-propagation -simplifycfg -domtree -basicaa -aa -loops -lazy-branch-prob -lazy-block-freq -opt-remark-emitter -instcombine -libcalls-shrinkwrap -loops -branch-prob -block-freq -lazy-branch-prob -lazy-block-freq -opt-remark-emitter -pgo-memop-opt -basicaa -aa -loops -lazy-branch-prob -lazy-block-freq -opt-remark-emitter -tailcallelim -simplifycfg -reassociate -domtree -loops -loop-simplify -lcssa-verification -lcssa -basicaa -aa -scalar-evolution -loop-rotate -memoryssa -licm -loop-unswitch -simplifycfg -domtree -basicaa -aa -loops -lazy-branch-prob -lazy-block-freq -opt-remark-emitter -instcombine -loop-simplify -lcssa-verification -lcssa -scalar-evolution -indvars -loop-idiom -loop-deletion -loop-unroll -mldst-motion -phi-values -aa -memdep -lazy-branch-prob -lazy-block-freq -opt-remark-emitter -gvn -phi-values -basicaa -aa -memdep -memcpyopt -sccp -demanded-bits -bdce -aa -lazy-branch-prob -lazy-block-freq -opt-remark-emitter -instcombine -lazy-value-info -jump-threading -correlated-propagation -basicaa -aa -phi-values -memdep -dse -aa -memoryssa -loops -loop-simplify -lcssa-verification -lcssa -scalar-evolution -licm -postdomtree -adce -simplifycfg -domtree -basicaa -aa -loops -lazy-branch-prob -lazy-block-freq -opt-remark-emitter -instcombine -barrier -elim-avail-extern -basiccg -rpo-functionattrs -globalopt -globaldce -basiccg -globals-aa -domtree -float2int -lower-constant-intrinsics -domtree -loops -loop-simplify -lcssa-verification -lcssa -basicaa -aa -scalar-evolution -loop-rotate -loop-accesses -lazy-branch-prob -lazy-block-freq -opt-remark-emitter -loop-distribute -branch-prob -block-freq -scalar-evolution -basicaa -aa -loop-accesses -demanded-bits -lazy-branch-prob -lazy-block-freq -opt-remark-emitter -loop-vectorize -loop-simplify -scalar-evolution -aa -loop-accesses -lazy-branch-prob -lazy-block-freq -loop-load-elim -basicaa -aa -lazy-branch-prob -lazy-block-freq -opt-remark-emitter -instcombine -simplifycfg -domtree -loops -scalar-evolution -basicaa -aa -demanded-bits -lazy-branch-prob -lazy-block-freq -opt-remark-emitter -slp-vectorizer -opt-remark-emitter -instcombine -loop-simplify -lcssa-verification -lcssa -scalar-evolution -loop-unroll -lazy-branch-prob -lazy-block-freq -opt-remark-emitter -instcombine -memoryssa -loop-simplify -lcssa-verification -lcssa -scalar-evolution -licm -lazy-branch-prob -lazy-block-freq -opt-remark-emitter -transform-warning -alignment-from-assumptions -strip-dead-prototypes -globaldce -constmerge -domtree -loops -branch-prob -block-freq -loop-simplify -lcssa-verification -lcssa -basicaa -aa -scalar-evolution -block-freq -loop-sink -lazy-branch-prob -lazy-block-freq -opt-remark-emitter -instsimplify -div-rem-pairs -simplifycfg -domtree -basicaa -aa -memoryssa -loops -loop-simplify -lcssa-verification -lcssa -scalar-evolution -licm -verify -print-module
