Netty源码分析一之Netty重要相关组件介绍及服务端启动过程源码剖析

前言：netty是一个基于jdk nio(nio三大组件selector,channel,buffer)的封装的高性能的基于事件驱动网络编程框架，它高性能的主要原因之一是基于它的线程模型(reactor),netty支持多协议，例如tcp,udp,http,ws等，应用领域：netty主要用于服务端编程，例如物联网智能硬件通讯，游戏服务器，基于rpc框架的实现(dubbo,rocketMQ等),netty上手简单，但是源码较为复杂，主要是netty的api比较庞大。netty还有一个重要的特点就是异步，Netty有独特的设计IO，它的IO操作都立刻返回，他不会保证请求的IO的是完成的，不论这些IO的成功或失败，取消，Netty的ChannelFuture都会返回,异步不会保证请求的IO是立即完成状态，因为他是立刻返回的去执行其他任务。

由BIO到NIO再到reactor

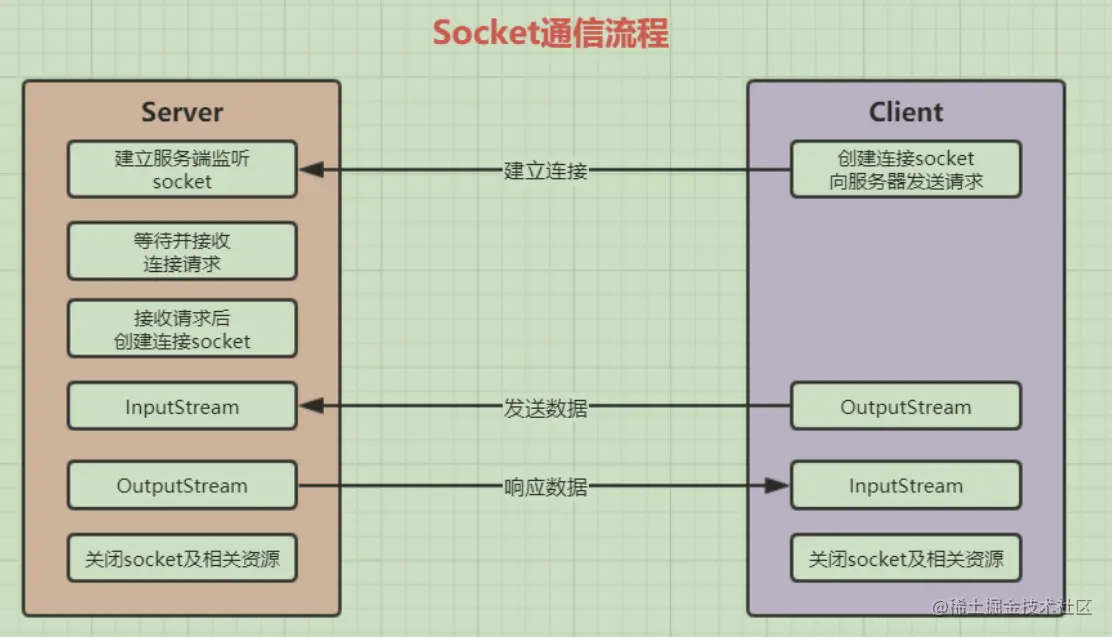

Socket通讯流程：

阻塞和非阻塞：

同步和非同步：

BIO(同步并阻塞)模型图：
由此可见，client线程和服务端线程是1:1的，当客户端的连接数目不断增加，服务端的线程开销也会增大，严重影响服务端性能，而且有些线程还一直阻塞着。 生活中的例子:

NIO(同步非阻塞):
同步非阻塞，服务器实现模式为一个线程处理多个请求(连接)，即客户端发送的连接请求都会注册到 多路复用器上，多路复用器轮询到连接有 I/O 请求就进行处理

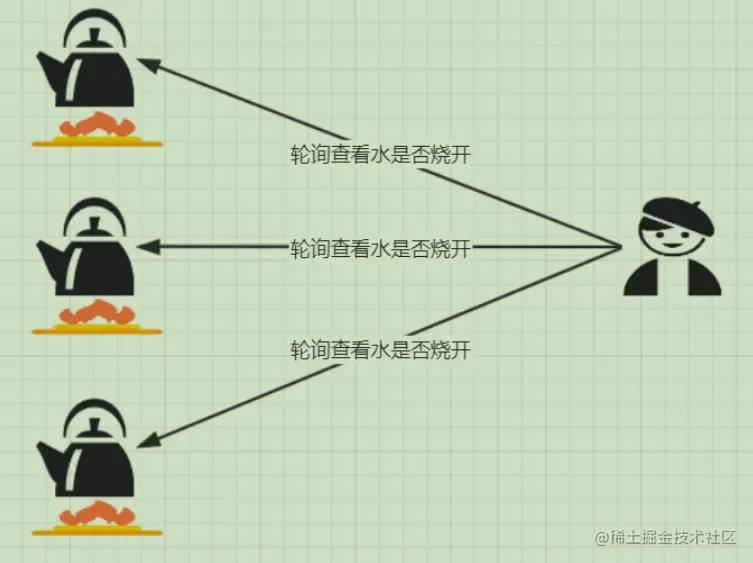

生活中的例子:

总结：NIO和 BIO的比较

1. BIO 以流的方式处理数据,而 NIO 以缓冲区的方式处理数据,缓冲区 I/O 的效率比流 I/O 高很多
2. BIO 是阻塞的，NIO则是非阻塞的

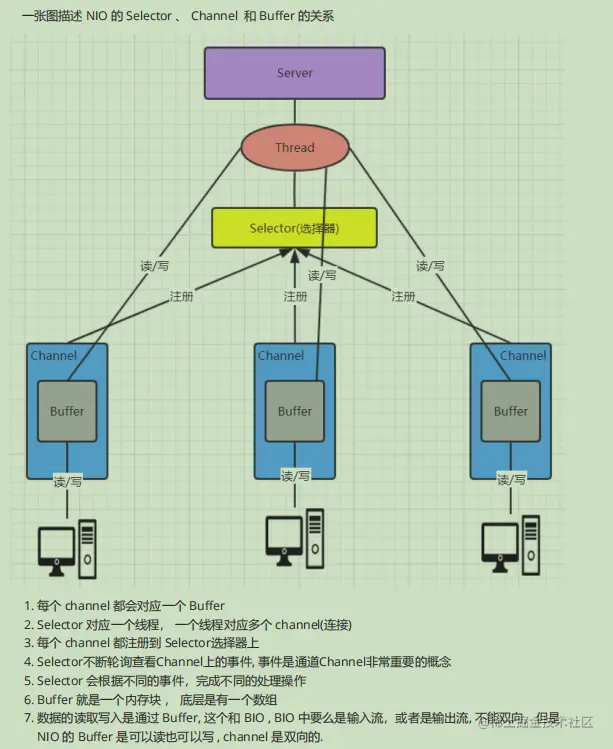

3. BIO 基于字节流和字符流进行操作，而 NIO 基于 Channel(通道)和 Buffer(缓冲区)进行操作，数据 总是从通道读取到缓冲区中，或者从缓冲区写入到通道中。Selector(选择器)用于监听多个通道的 事件（比如：连接请求， 数据到达等），因此使用单个线程就可以监听多个客户端通道

原生 NIO 存在的问题:

1. NIO 的类库和 API 繁杂，使用麻烦：需要熟练掌握 Selector、ServerSocketChannel、SocketChannel、ByteBuffer等。
2. 需要具备其他的额外技能：要熟悉 Java 多线程编程，因为 NIO 编程涉及到 Reactor 模式，你必须对多线程和网络编程非常熟悉，才能编写出高质量的 NIO 程序。
3. 开发工作量和难度都非常大：例如客户端面临断连重连、网络闪断、半包读写、失败缓存、网络拥塞和异常流的处理等等。
4. JDK NIO 的 Bug：臭名昭著的 Epoll Bug，它会导致 Selector 空轮询，最终导致 CPU 100%。直到JDK 1.7版本该问题仍旧存在，没有被根本解决

netty的主要组件：
netty的线程模型是主从 Reactor 多线程模式，并且在此基础之上做了一些改进,关于reactor模式的演进可以查阅相关的资料进行对比

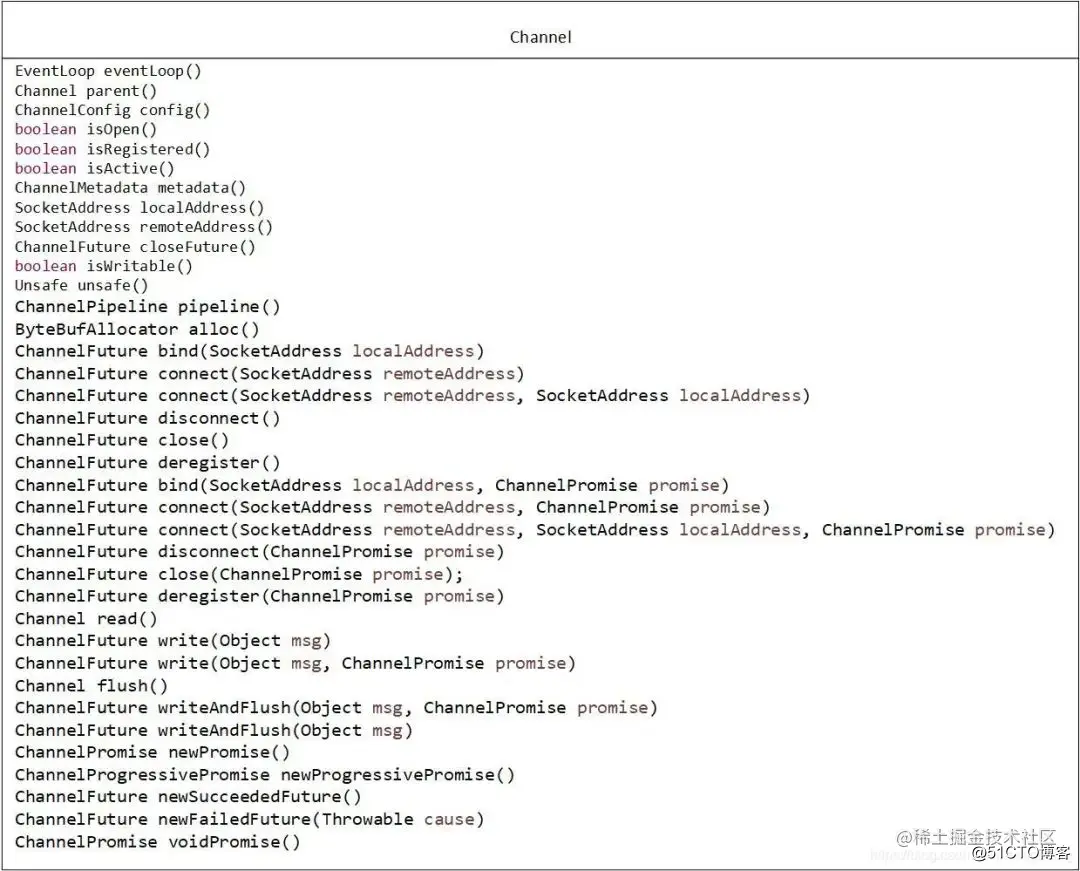

1. Channel 是java NIO的一个基本组件，可以被打开或者关闭，连接或者断开连接。简单来说其实就是我们平常网络编程中经常使用的socket套接字对象。 核心API一览：

• EventLoop eventLoop()
  返回该通道注册的事件轮询器。
• Channel parent()
  返回该通道的父通道，如果是ServerSocketChannel实例则返回null，SocketChannel实例则返回对应的ServerSocketChannel。
• ChannelConfig config()
  返回该通道的配置参数。
• boolean isOpen()
  端口是否处于open，通道默认一创建isOpen方法就会返回true，close方法被调用后该方法返回false。
• boolean isRegistered()
  是否已注册到EventLoop。
• public boolean isActive()
  通道是否处于激活。NioSocketChannel的实现是java.nio.channels.SocketChannel实例的isOpen()与isConnected()都返回true。NioServerSocketChannel的实现是ServerSocketChannel.socket().isBound()，如果绑定到端口中，意味着处于激活状态。
  ChannelFuture closeFuture()
  Future 模式的应用，调用该方法的目的并不是关闭通道，而是预先创建一个凭证(Future)，等通道关闭时，会通知该 Future，用户可以通过该 Future 注册事件。
• ChannelFuture bind(SocketAddress localAddress)
  Netty 服务端绑定到本地端口，开始监听客户端的连接请求。该过程会触发事件链(ChannelPipeline)。该部分将在后续讲解服务端启动流程时再详细分析。
• ChannelFuture connect(SocketAddress remoteAddress)
  Netty客户端连接到服务端，该过程同样会触发一系列事件(ChannelPipeline)。该部分将在后续讲解客户端启动流程时再详细分析。
• ChannelFuture disconnect()
  断开连接，但不会释放资源，该通道还可以再通过connect重新与服务器建立连接。
• ChannelFuture close()
  关闭通道，回收资源，该通道的生命周期完全结束。
• ChannelFuture deregister()
  取消注册。
• Channel read()
  通道读，该方法并不是直接从读写缓存区读取文件，而是向NIO Selecor注册读事件（目前主要基于NIO）。当通道收到对端的数后，事件选择器会处理读事件，从而触发ChannelInboundHandler#channelRead 事件，然后继续触发ChannelInboundHandler#channelReadComplete(ChannelHandlerContext)事件。
• ChannelFuture write(Object msg)
  向通道写字节流，会触发响应的写事件链，该方法只是会将字节流写入到通道缓存区，并不会调用flush方法写入通道中。
• Channel flush()
  刷写所有挂起的消息（刷写到流中）。
• ChannelFuture writeAndFlush(Object msg)
  相当于调用write与flush方法。

2.EventLoop
这也是netty是基于事件驱动的本质，简单的理解就是个死循环(直到停止)，EventLoop是一个Reactor模型的事件处理器，一个EventLoop对应一个线程，其内部会维护一个selector和taskQueue，负责处理客户端请求和内部任务，内部任务如ServerSocketChannel注册、ServerSocket绑定和延时任务处理等操作

2.1、一个EventLoopGroup包含一个或者多个EventLoop;
2.2、一个EventLoop在它的生命周期内只和一个Thread绑定;
2.3、所有有EventLoop处理的I/O事件都将在它专有的Thread上被处理；
2.4、一个Channel在它的生命周期内只注册于一个EventLoop;
2.5、一个EventLoop可能会被分配给一个货多个Channel；
其实我们可以简单的把EventLoop及其相关的实现NioEventLoop、NioEventLoopGroup等理解为netty针对我们网络编程时创建的多线程进行了封装和优化，构建了自己的线程模型。 关于eventLoop做了哪些事情以及它的责任强烈建议参考这篇文章zhuanlan.zhihu.com/p/95301195

3.ChannelHandler和ChannelPipeline

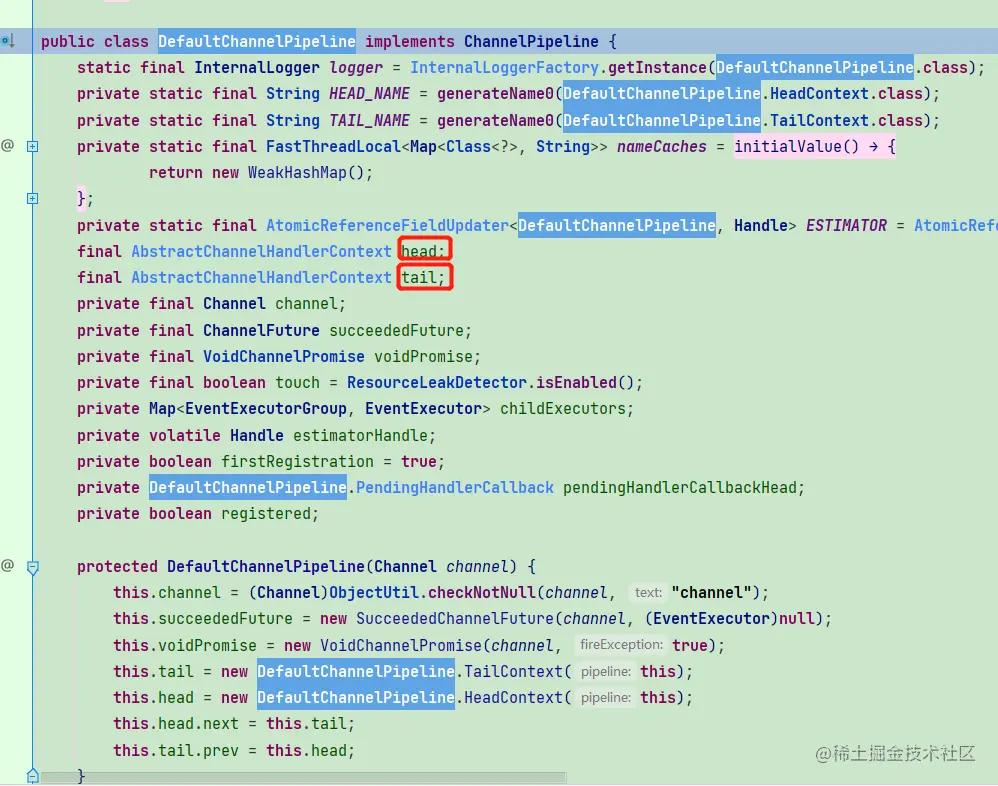

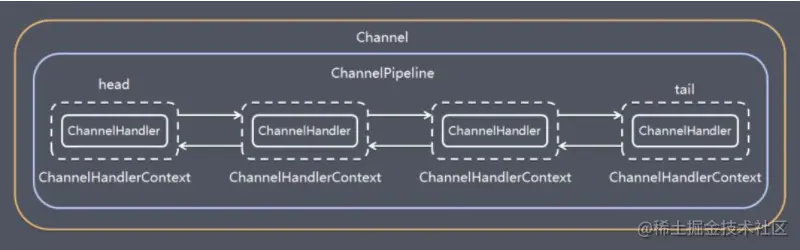

3.1 channelPipeline实际上就是一个channelHandler链容器，它的真实实现(DefaultChannelPipeline)就是一个双向链表,核心api就是addLast(往链表的尾部添加一个channelHandlerContext)和addFirst(往链表的头部添加一个channelHandler)。ChannelPipeline本身不做任何事情，它相当于容器，一个IO时间Handler要么是一个ChannelInboundHandler处理，要么是一个ChannelOutboundHandler处理，转发与它最近的Handler通过事件传播方法定义ChannelHandlerContext来实现（重点） 用一张图来形象的表示一下channelPipeline的大致构成 上图的每个结点都是一个channelHandler,从头部节点向右入是一个inBound（解码）事件传播，从尾部节点向左是一个outBound（编码）节点，需要小心的是我们在往pipeline添加handler的时候需要注意我们业务handler的执行顺序，关于channelPipline先到此为止。
3.2 ChannelHandler
处理I/O事件或截取I/O操作，并将其转发到中的下一个处理程序。先上一张channelHandler UML类图： 我们需要关心它的两个子接口ChannelInboundHandler(入站)和ChannelOutBoundHandler(出站)
「inbound 事件（通常由I/O 线程触发，例如 TCP 链路建立事件、链路关闭事件、读事件、异常通知时间等，对应上图的左半部分）」

• ChannelHandlerContext fireChannelRegistered(); Channel 注册事件
• ChannelHandlerContext fireChannelActive(); Tcp 链路建立成功，Channel 激活事件
• ChannelHandlerContext fireChannelRead(Object msg); 读事件
• ChannelHandlerContext fireChannelReadComplete(); 读操作完成通知事件
• ChannelHandlerContext fireExceptionCaught(Throwable cause); 异常通知事件
• ChannelHandlerContext fireUserEventTriggered(Object event);用户自定义事件
• ChannelHandlerContext fireChannelWritabilityChanged(); Channel 的可写状态变化通知事件
• ChannelHandlerContext fireChannelInactive();Tcp 连接关闭，链路不可用通知事件 pipeline 中以 fireXXX 命名的方法都是从 IO 线程流向用户业务 handler 的 iobound 事件，他们的实现因功能而异

「outbound 事件（通常由用户主动发起的网络 I/O 操作，例如用户发起的连接操作、绑定操作、消息发送等操作）」

• ChannelFuture bind(SocketAddress localAddress, ChannelPromise promise); 绑定本地地址事件
• ChannelFuture connect(SocketAddress remoteAddress, ChannelPromise promise);连接服务端事件
• ChannelFuture write(Object msg, ChannelPromise promise);发送事件
• ChannelHandlerContext flush();刷新事件
• ChannelHandlerContext read();读事件
• ChannelFuture disconnect(ChannelPromise promise);断开连接事件
• ChannelFuture close(ChannelPromise promise); 关闭当前 Channel 事件 由用户线程或者代码发起的 IO 操作被称为 outbound 事件，事实上 inbound 和 outbound 是 netty 自身根据时间在 pipeline 中的流向抽象出来的术语，再其他 nio 框架中并没有这个概念。\

ChannelHandler 支持的注解：

Sharable：多个 ChannelPipeline 共有同一个 ChannelHandler
Skip：被 skip 注解的方法不会被调用，直接被忽略\

ChannelHandlerAdapter来由

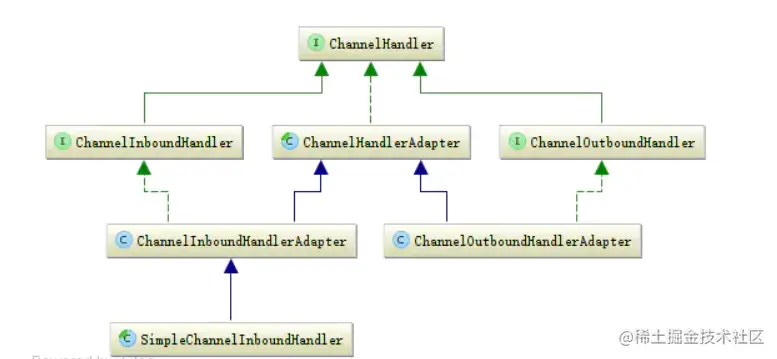

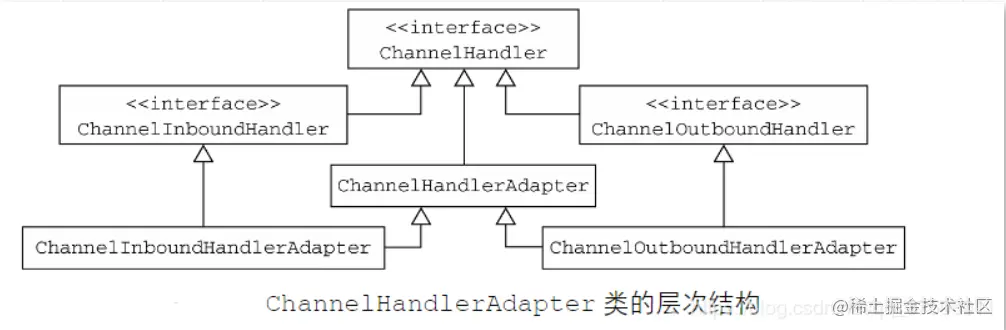

对于大多数 ChannelHandler 会选择性的拦截和处理某个或者某些事件，其他事件会忽略，由下一个 Handler 进行拦截和处理，这就导致用户的 ChannelHandler 必须实现所有接口，这样就形成了代码冗余，可维护性差。为了解决这个问题，Netty 提供了 ChannelHandlerAdapter 基类，他的所有接口实现都是事件透传，如果用户 ChannelHandler 关心某个事件，只需要覆盖 ChannelHandlerAdapter 对应的方法即可，这样类的代码就会非常简洁和清晰。ChannelHandlerAdapter 类继承图如下：

ChannelHandlerContext详解：
简称ctx,该类可以理解为一个通道处理器的上下文，里面包含了channelPipeline,channelHandler,channel,EventExecutor等对象，方便程序员使用。 如上图，双向链表的每一个节点都是一个channelHandlerContext，而每一个结点的handler又是我们业务处理的handler(进站或出站)，我们可以在某个业务处理的handler(例如进站的某个业务处理的handler)的channelRead方法通过ctx get一个channel做writer操作，还可以在这个业务的handler 通过ctx get一个EventExecutor对象,执行一个异步任务。Ctx相当于一个组合模式，组合了以上对象方便我们在实际业务处理的handler里面用ctx获取以上对象来方便我们需要的做对应的业务处理。

4.ByteBuf

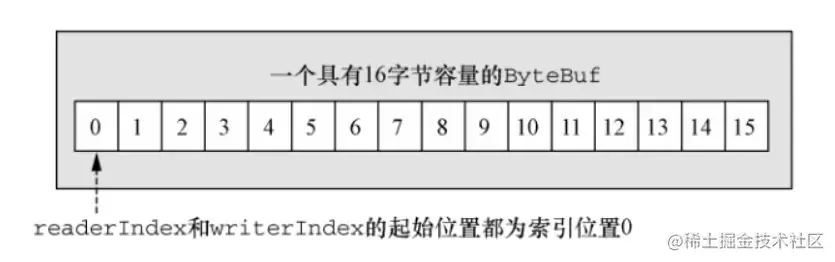

netty也提供了自己独特的字节数组方便存取数据。于jdk不同的是jdk也提供了自己的ByteBuffer,这里强烈建议使用netty的byteBuf，因为jdk的byteBuf使用起来非常麻烦。首先他们两个都是基于数组实现的，jdk的buffer只有一个索引，每次进行读写切换非常不方便，需要调用flip进行切换读写模式，而netty的buf维护了两个索引，一个readerIndex和writerIndex
我们假如由0位置开始写入3个字节，那么readerIndex还是0，而writerIndex则由0变成3

源码解读部分：
2.1EventLoopGroup事件循环组启动过程分析:

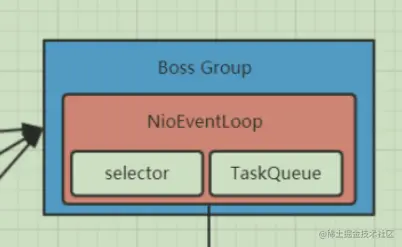

我们重点看下eventLoop里面包含了哪几个重要的属性,以及它的启动流程的一些细节。 EventLoopGroup 是一组 EventLoop 的抽象，Netty为了更好的利用多核CPU资源， 一般会有多个EventLoop同时工作<每个EventLoop维护着一个Selector和taskQueue

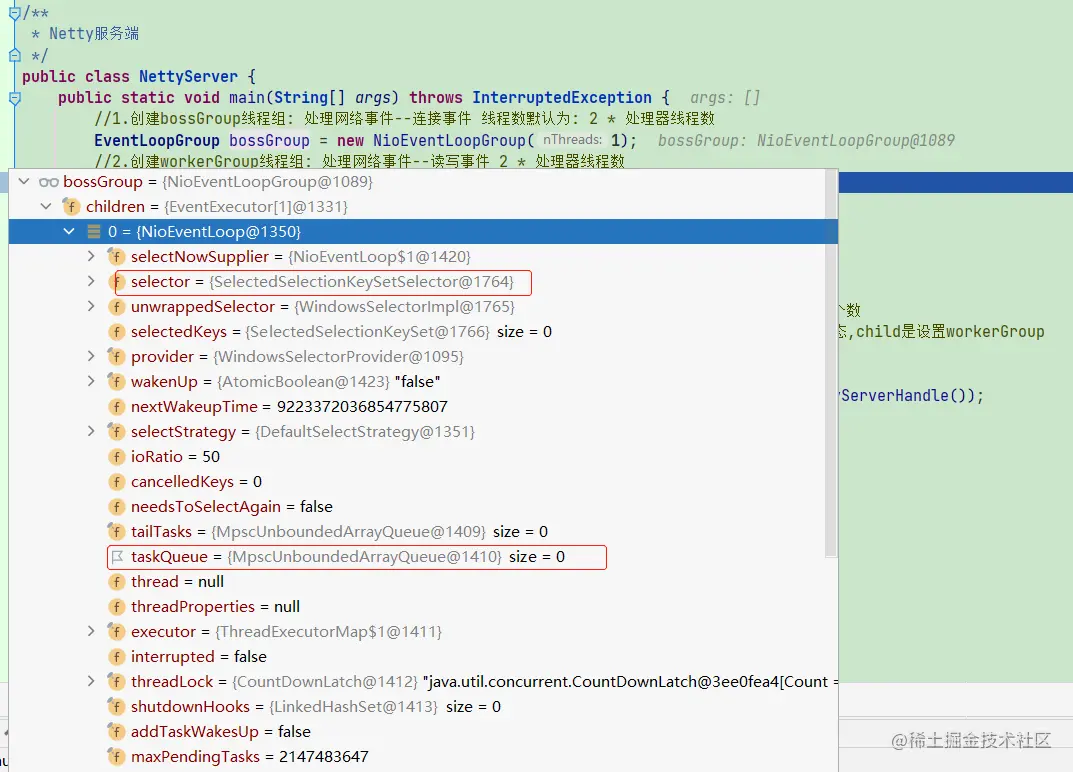

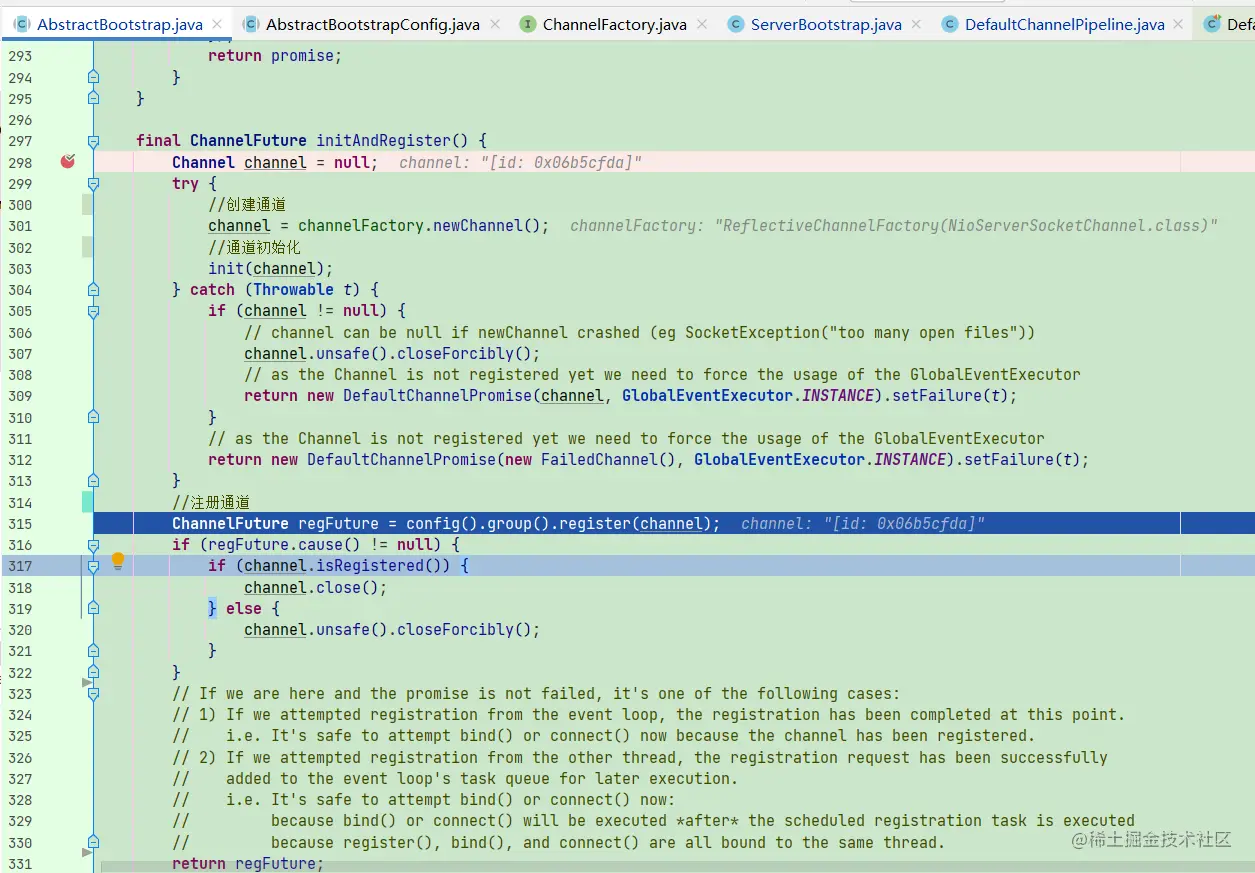

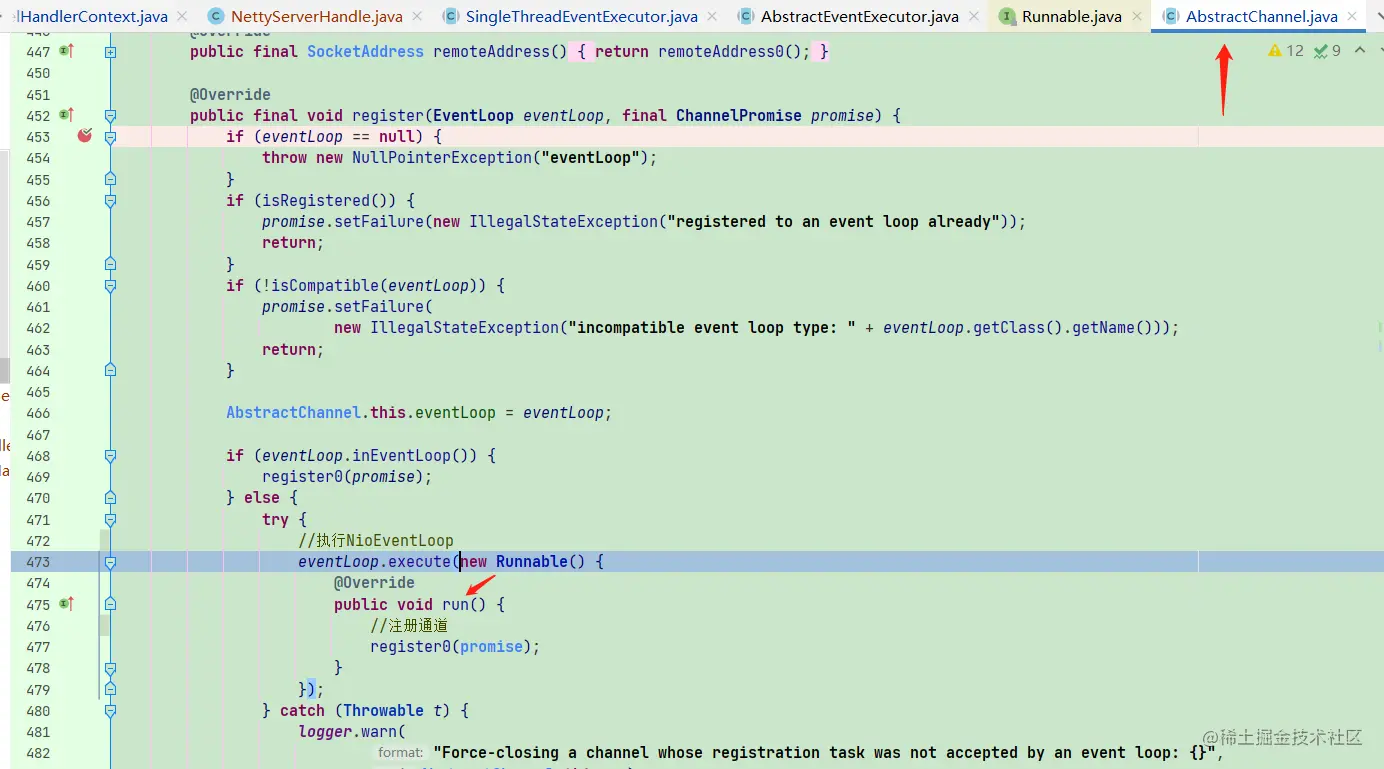

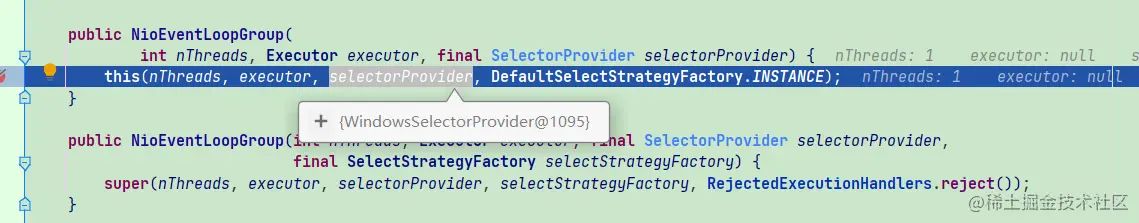

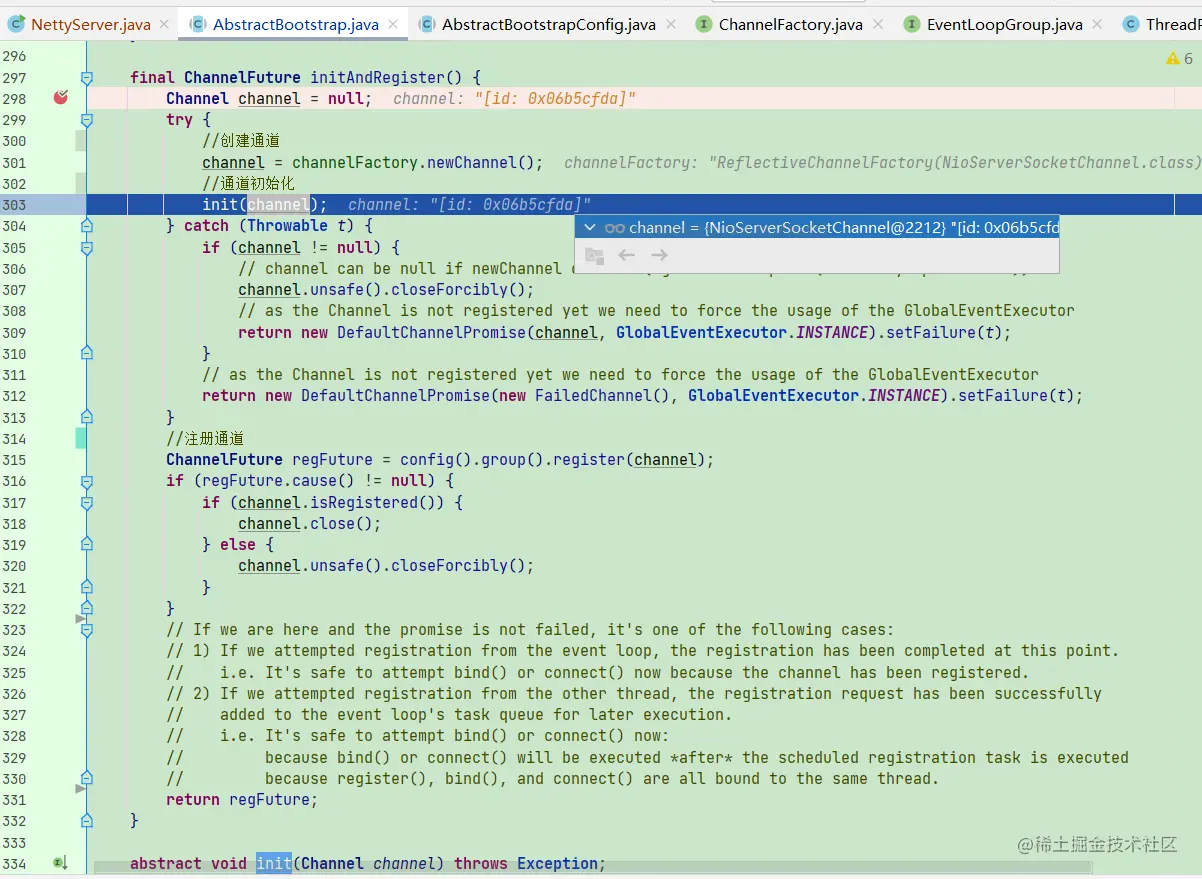

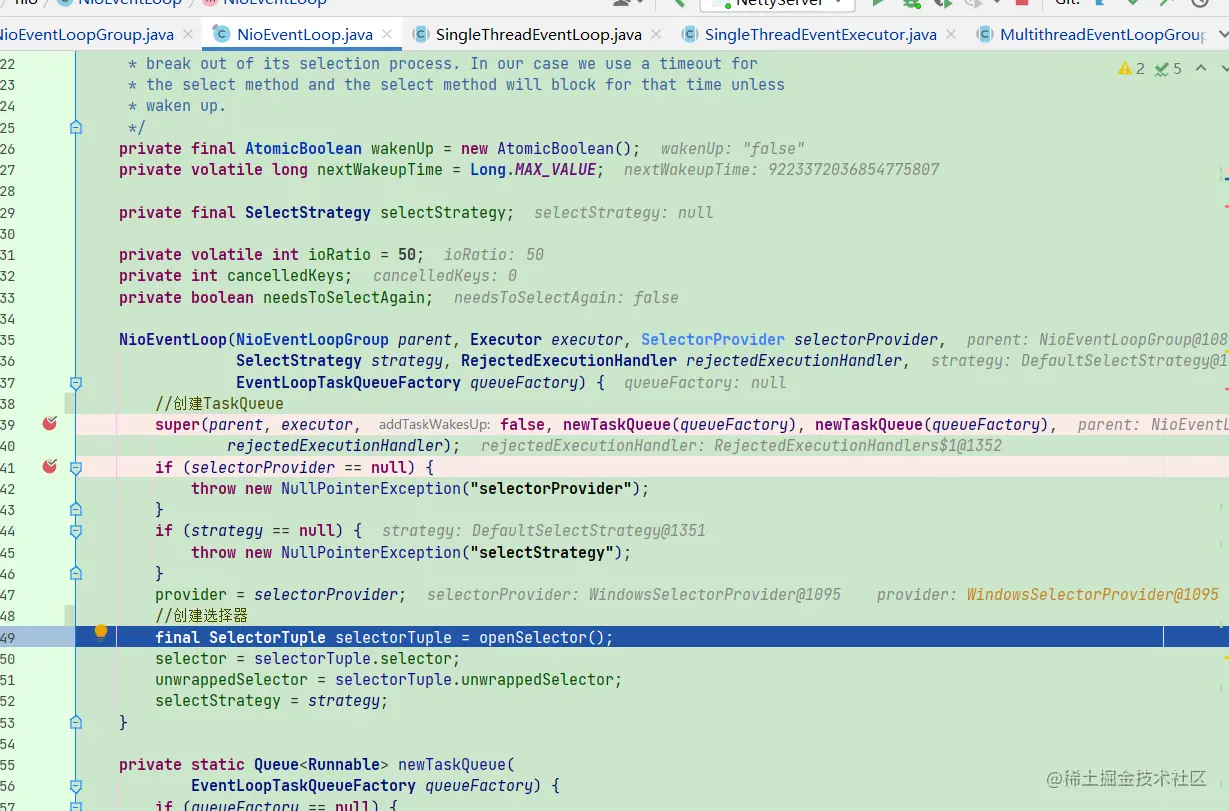

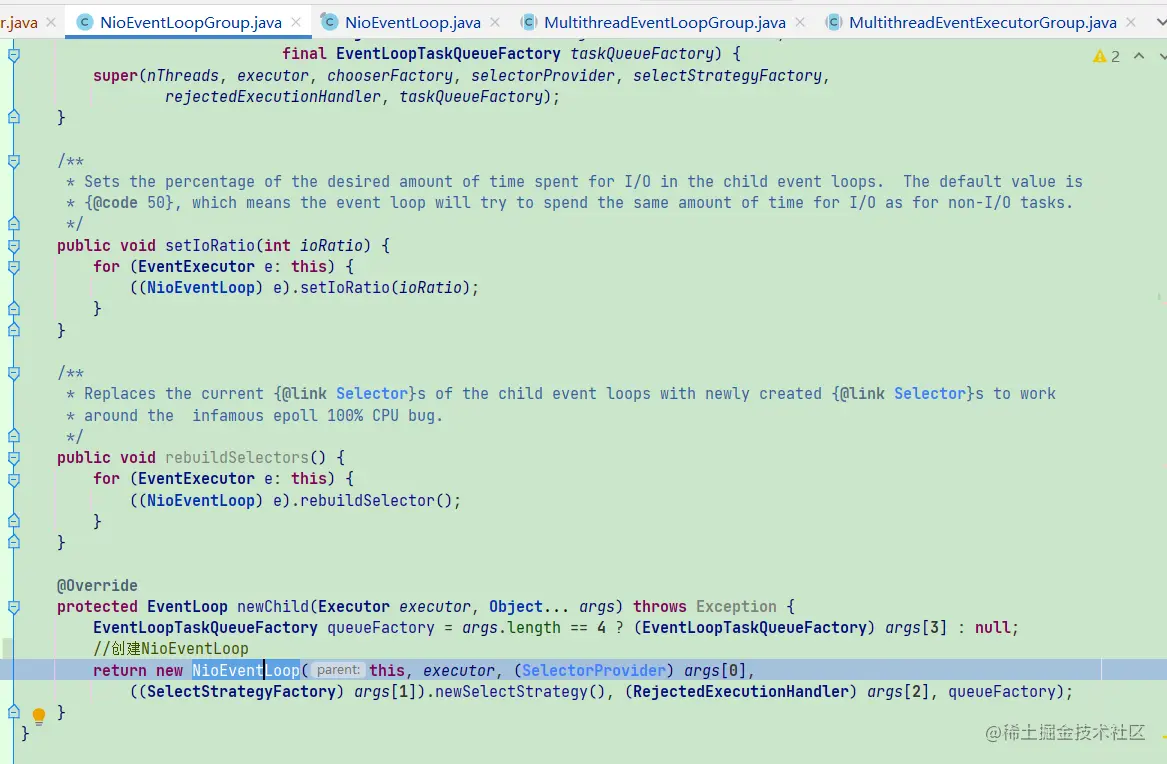

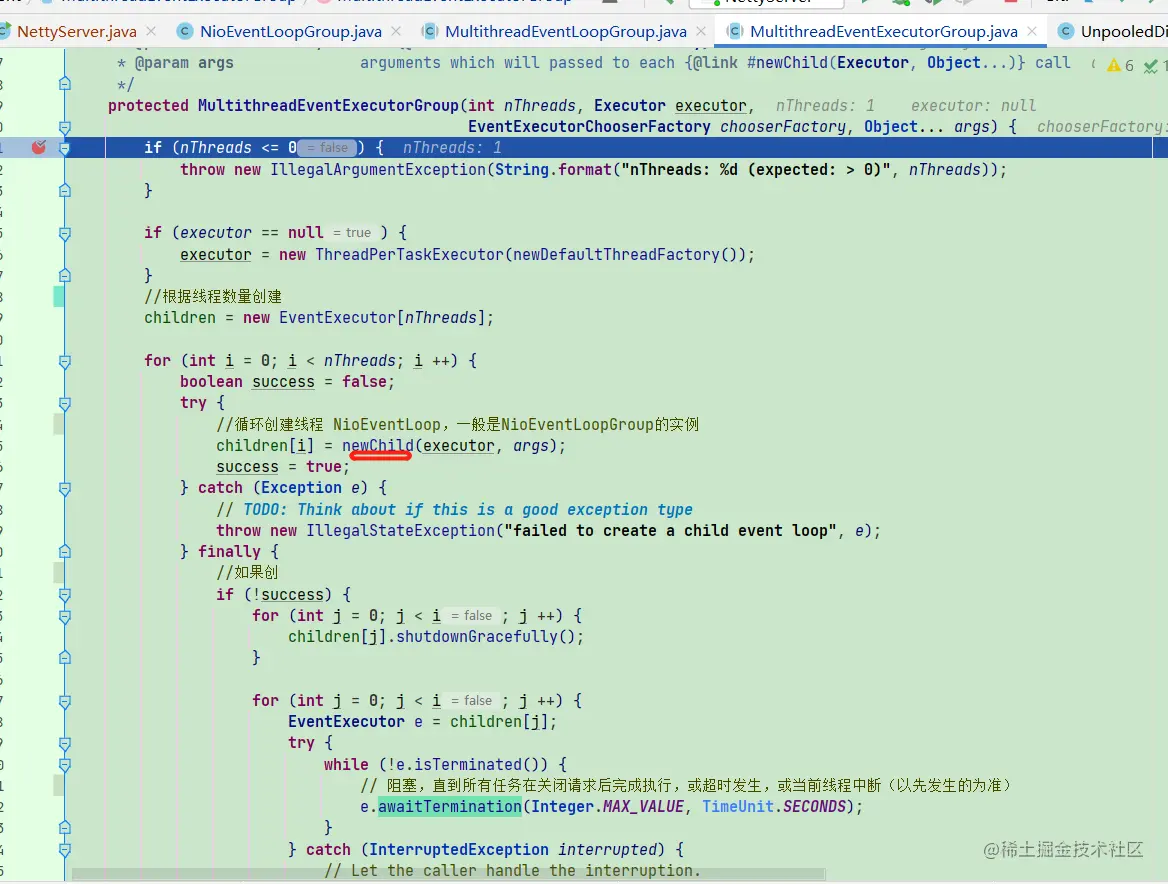

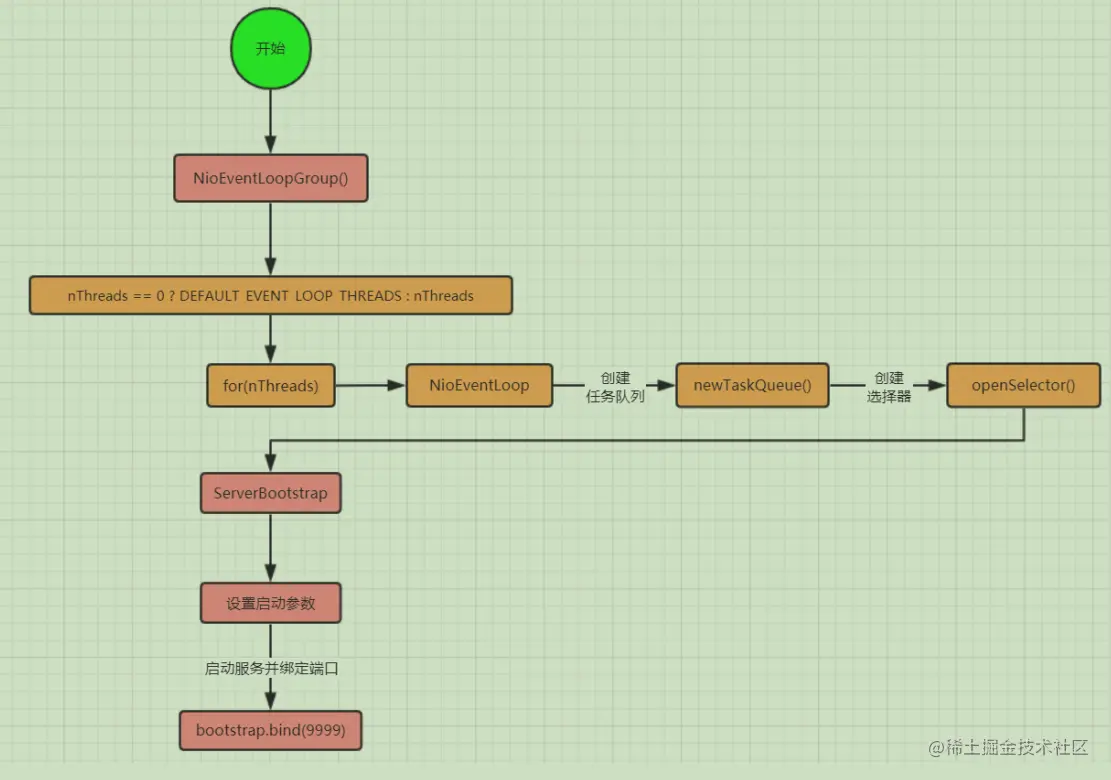

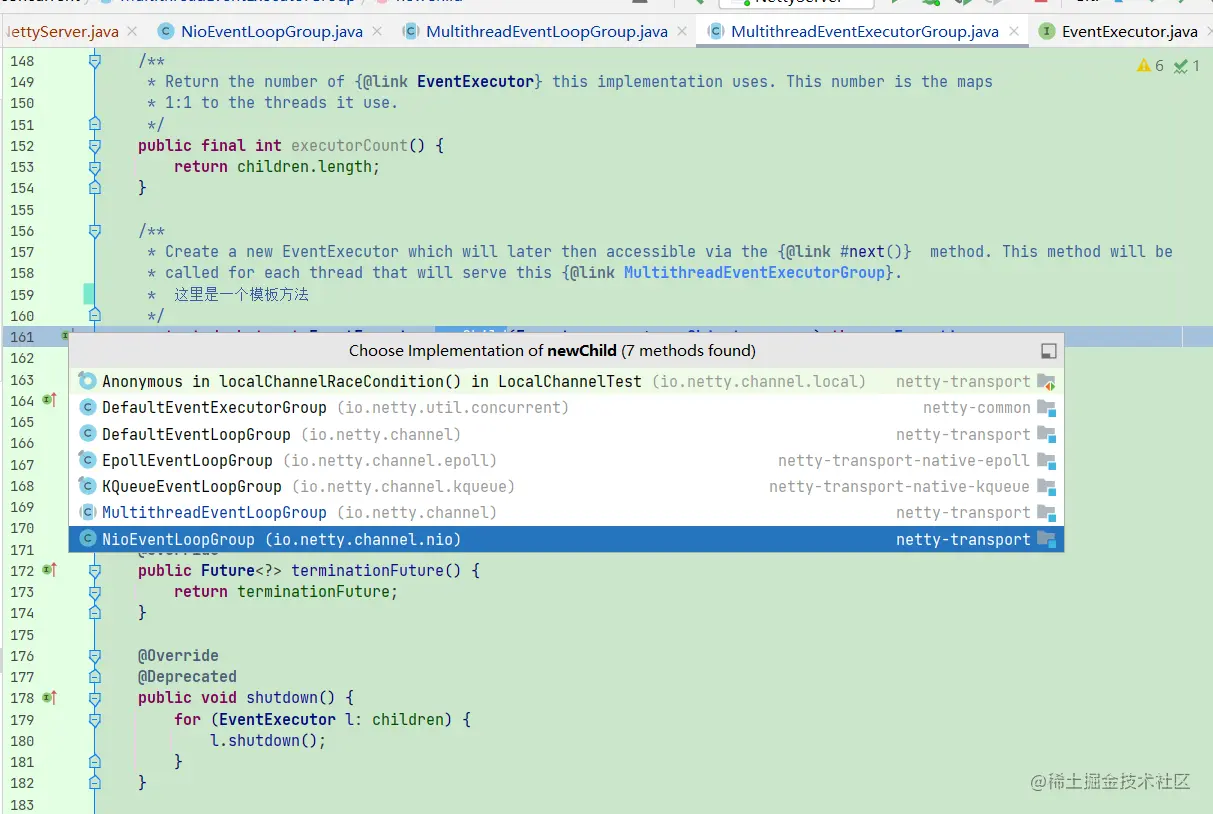

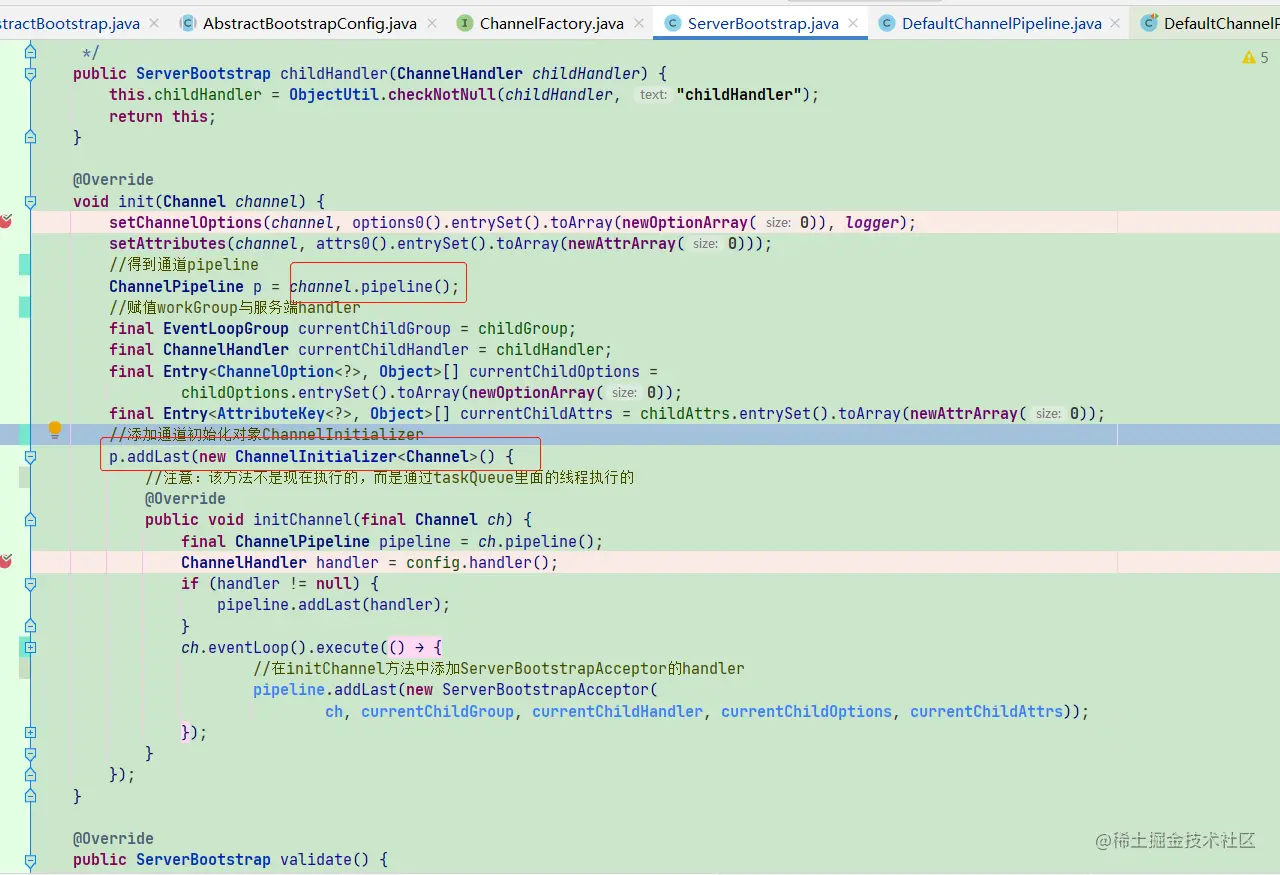

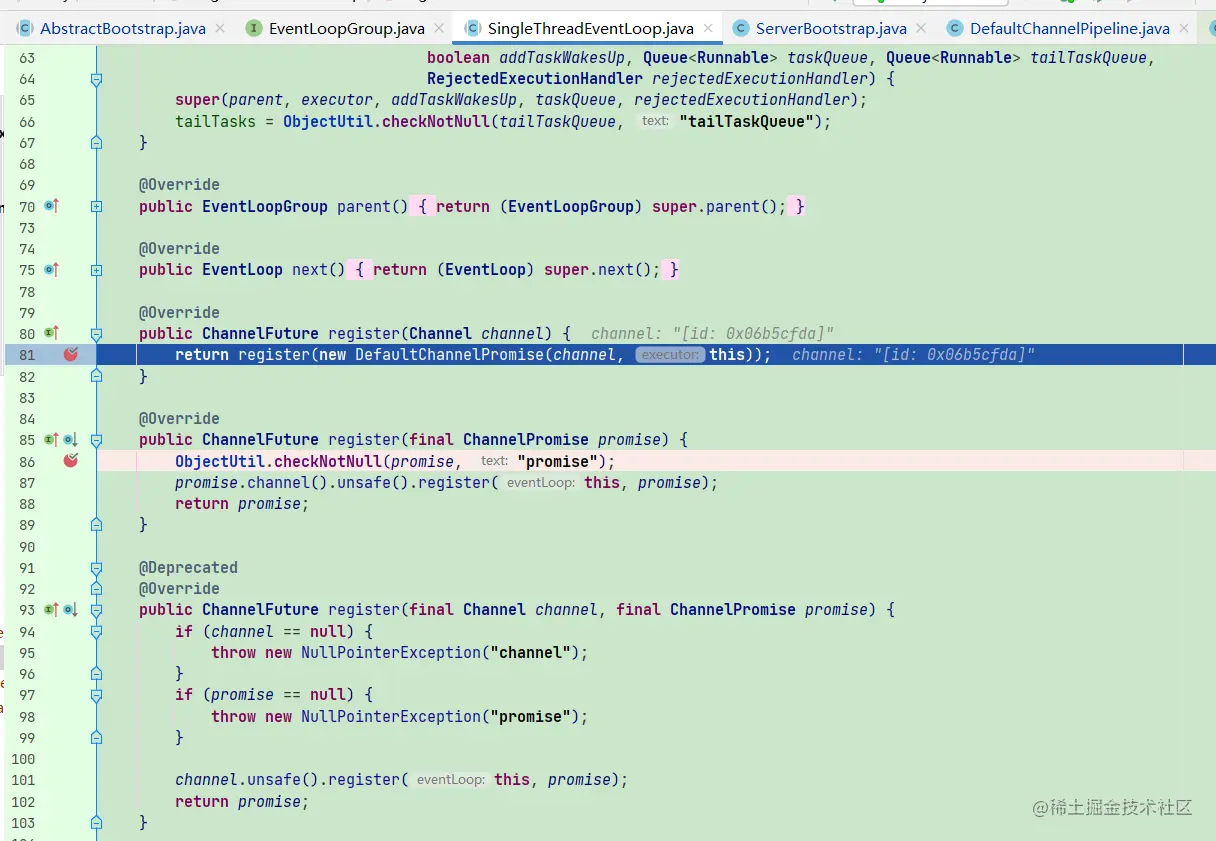

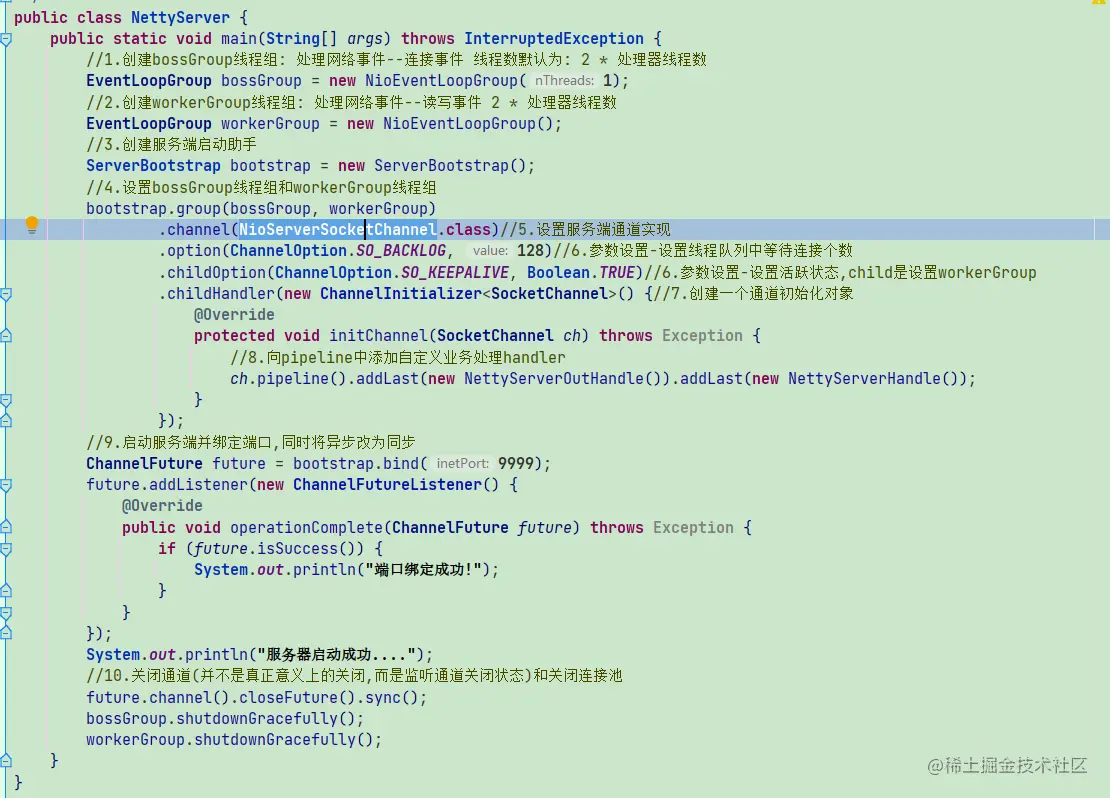

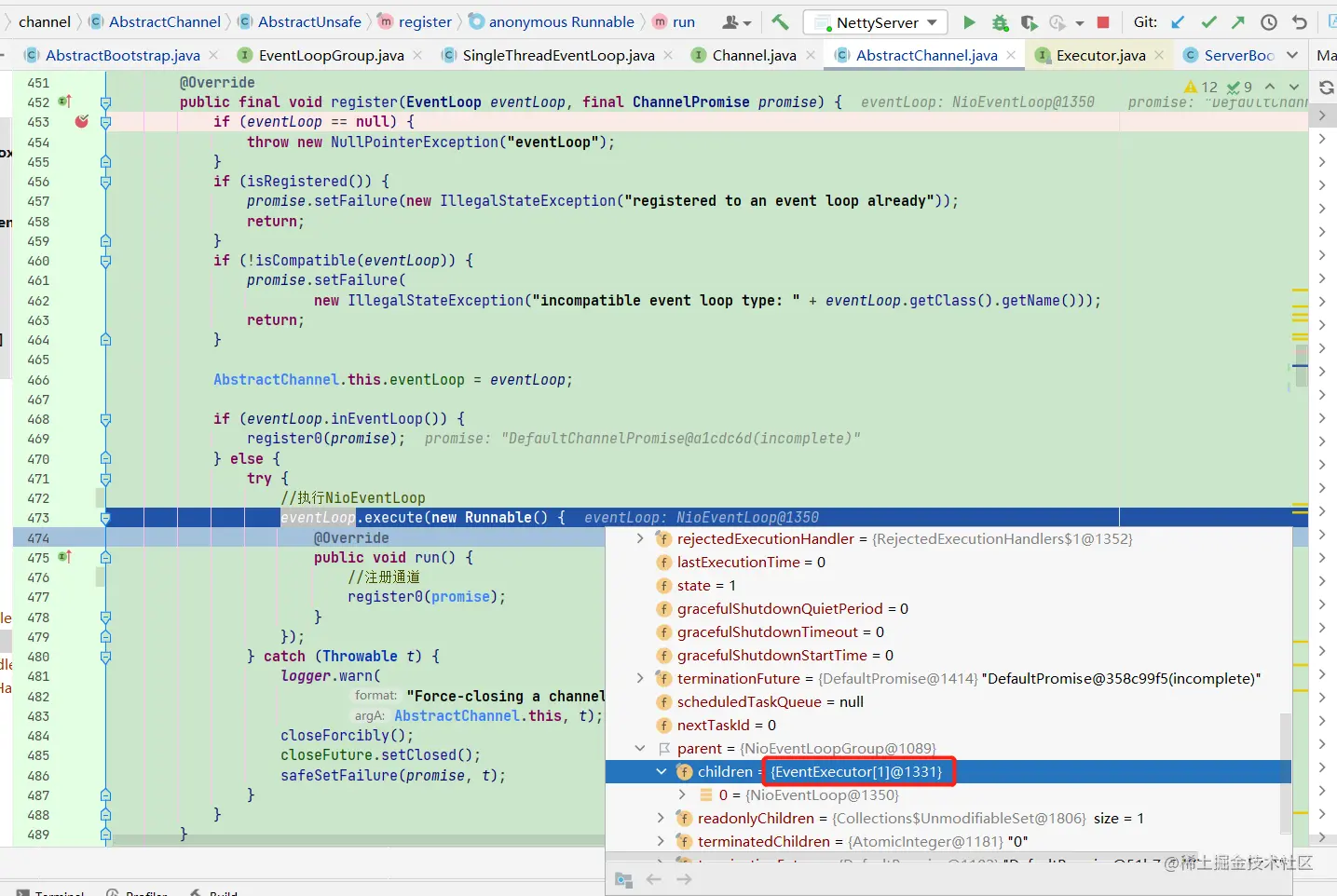

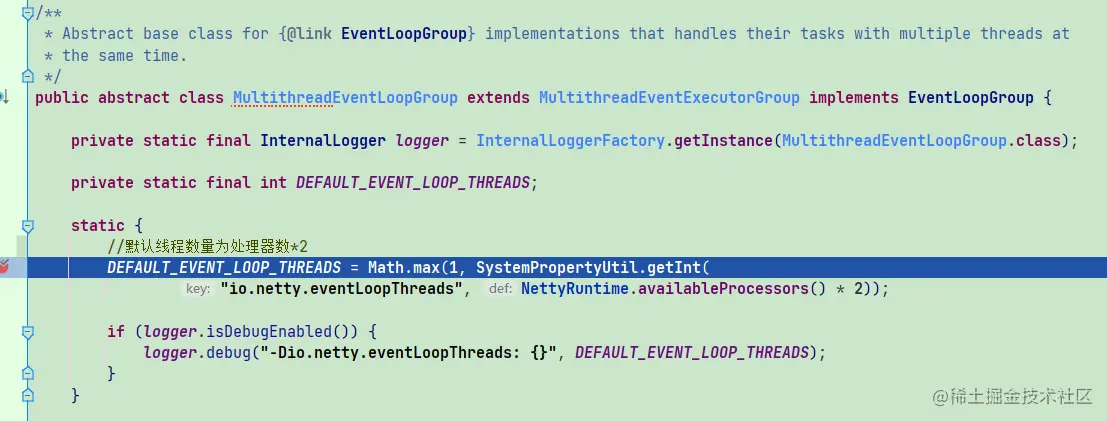

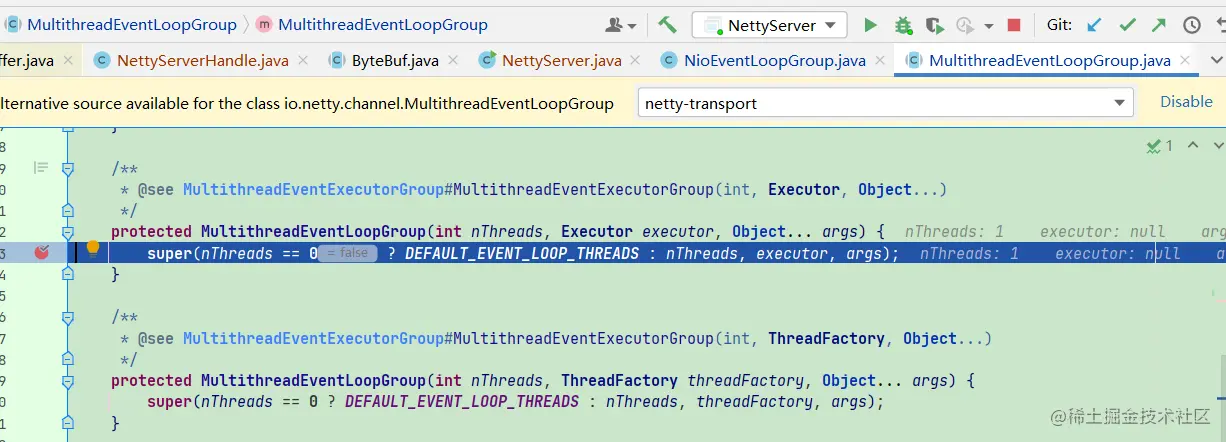

2.2线程组源码流程分析参考下图 netty tcp服务端经典案例 设置线程数 上一个构造创建了选择器 调用super进入父类的构造 newChild方法完成NioEventLoop的创建 点进去newChild方法 创建NioEventLoop 进入这个NioEventLoop的构造函数，可以看到创建任务队列和选择器 自此,就完成创建NioEventLoop,可以看到children就是一个EventExecutor数组,里面放了NioEventLoop, 这里就只有1个EventLoop，因为我们bossGroup设置的是1。NioEventLoop里面还有2个重要的属性selecto和taskQueue。我们可以将NioEventLoop看成是线程池里面的一个线程，可以重复使用。 完成workGroup的创建，可以看到是cpu核心数的2倍 接下来可以看看bootstrap.bind()【重点】做了哪些事情(给serverBootstrap就不看了，主要是设置参数，留意一下通道初始化对象的创建，后续讲解)点进去 跟入initAndRegister方法 这个initAndRegister方法主要是创建了一个channel和完成channel初始化,类型是NioServerSocketChannel。调用init方法(模板方法)。下面这张图应该是截错了,先跳过这张图请继续往下看 走完该方法接下里就开始注册通道 一直跟进去会进入AbstractUnsafe的register的方法 这个eventLoop是bossGroup对象，因为我们设置bossGroup对象的线程数为1

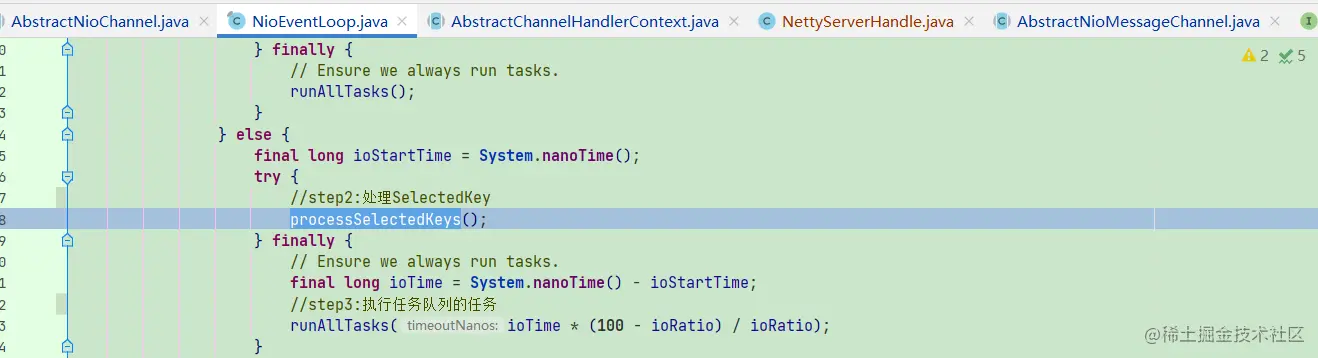

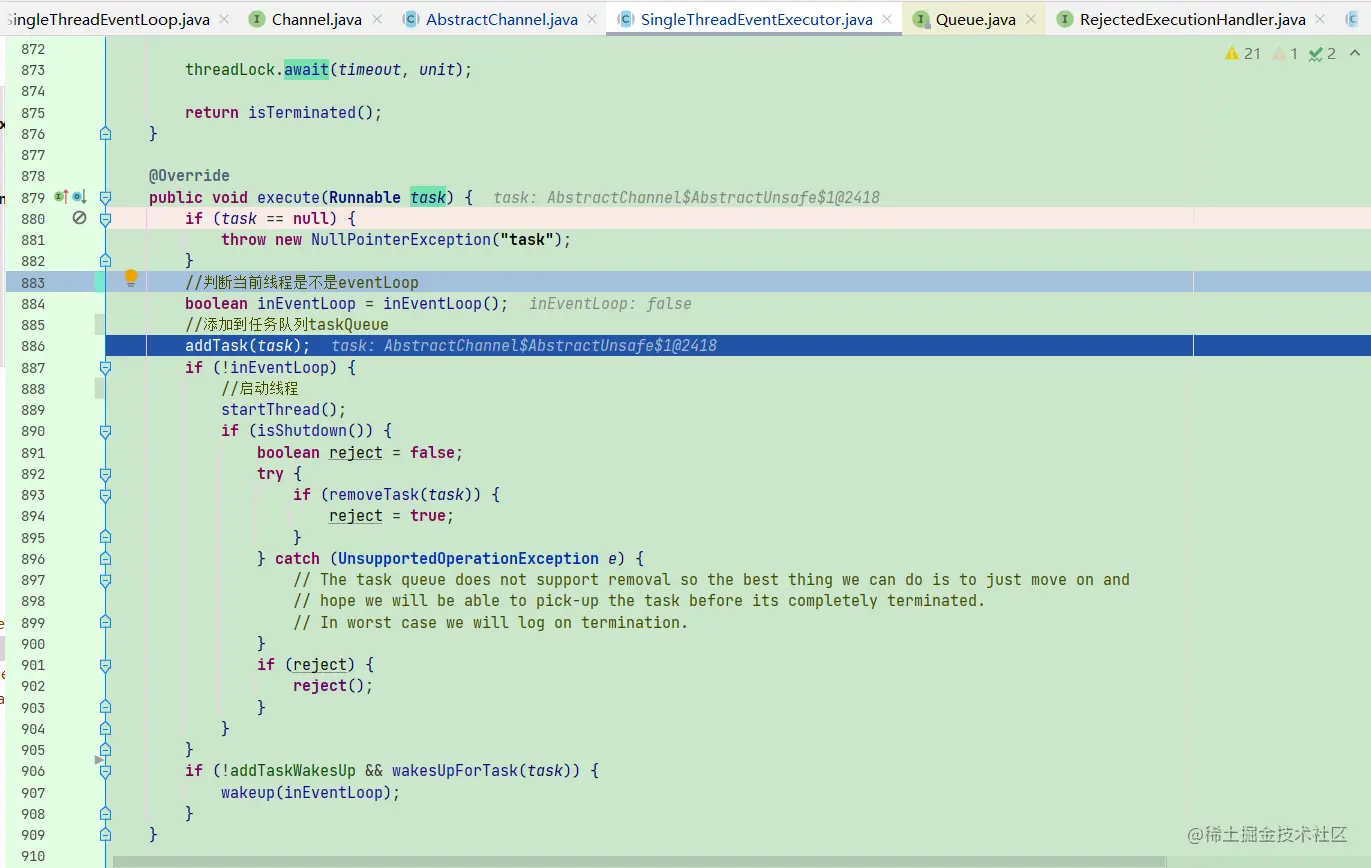

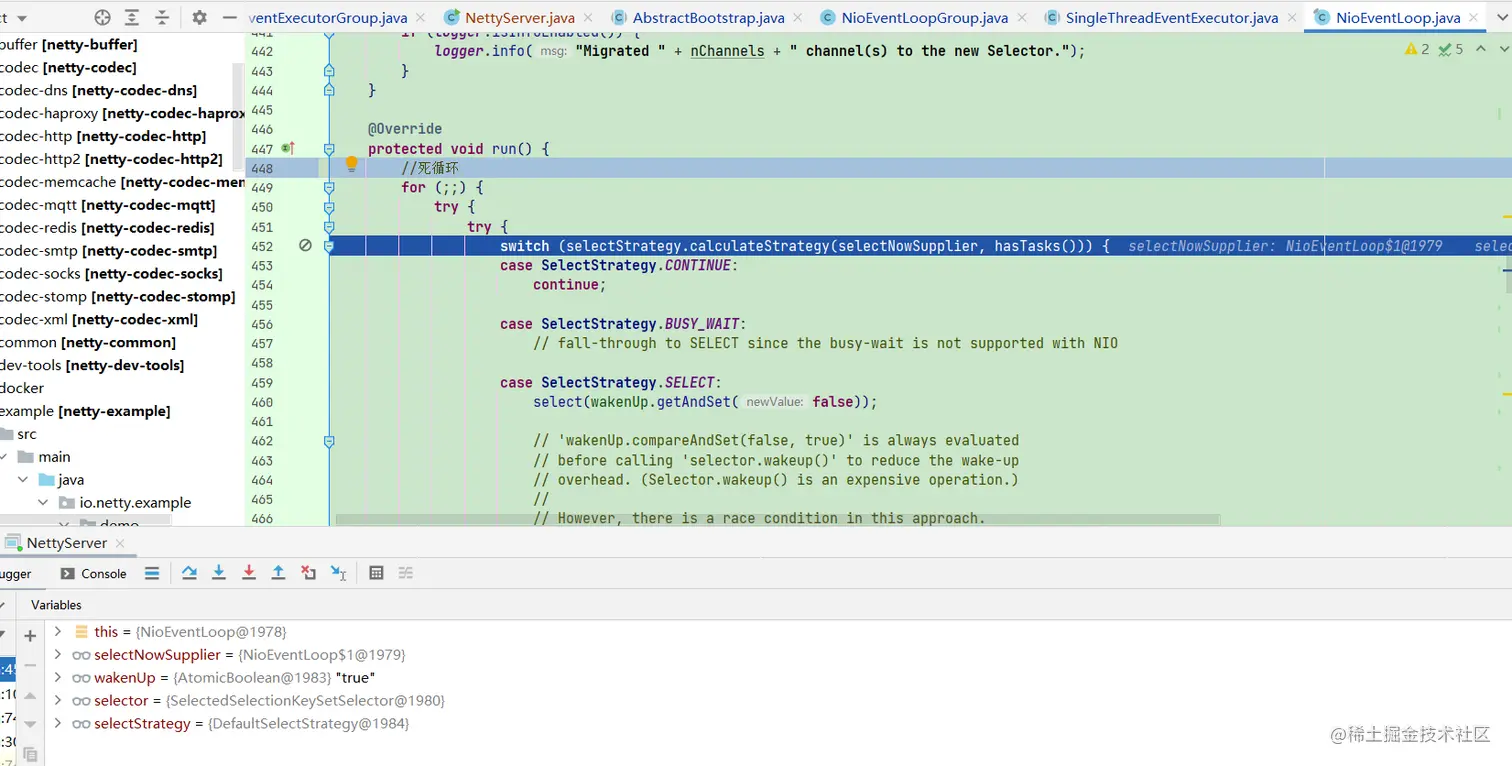

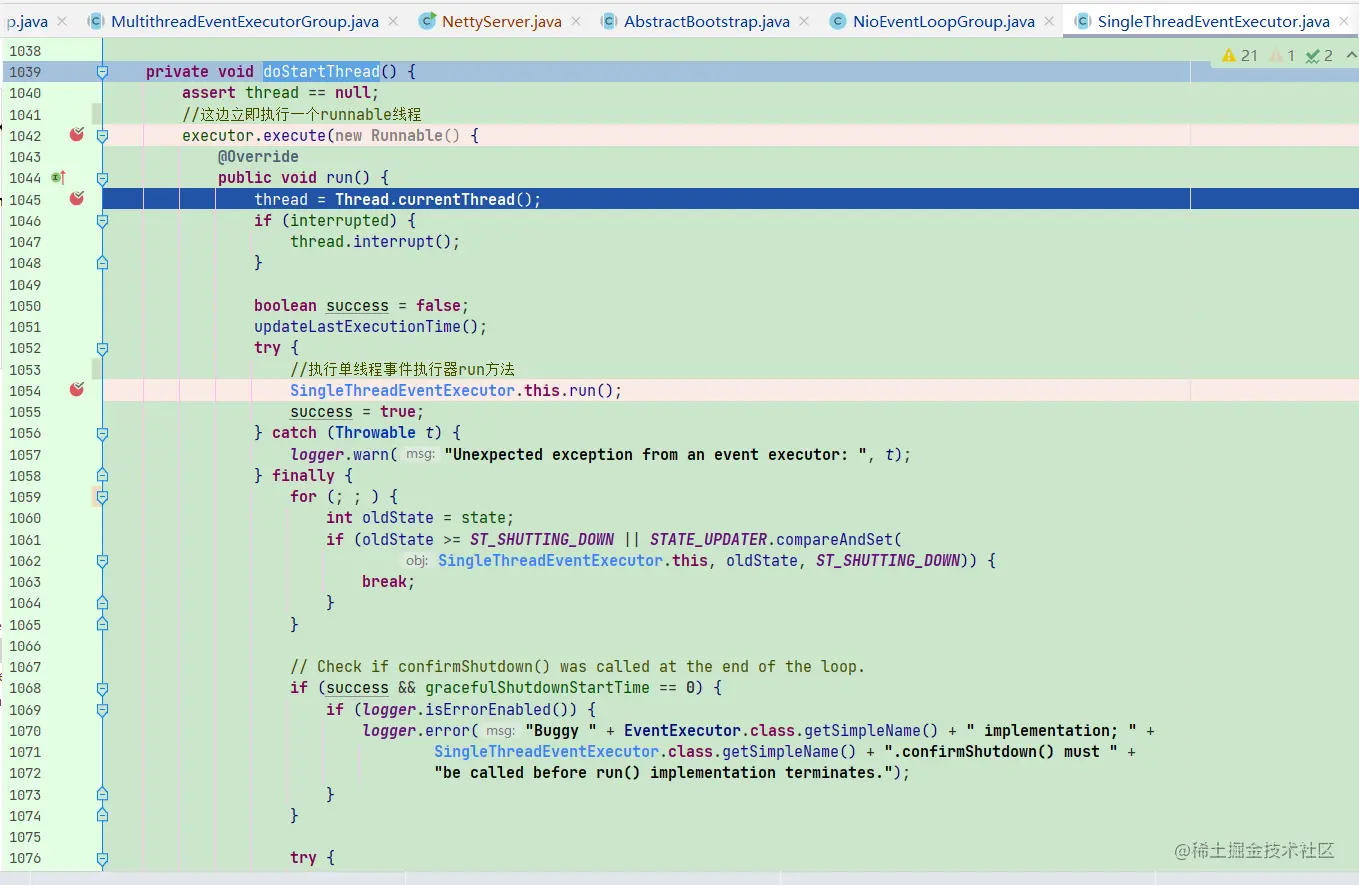

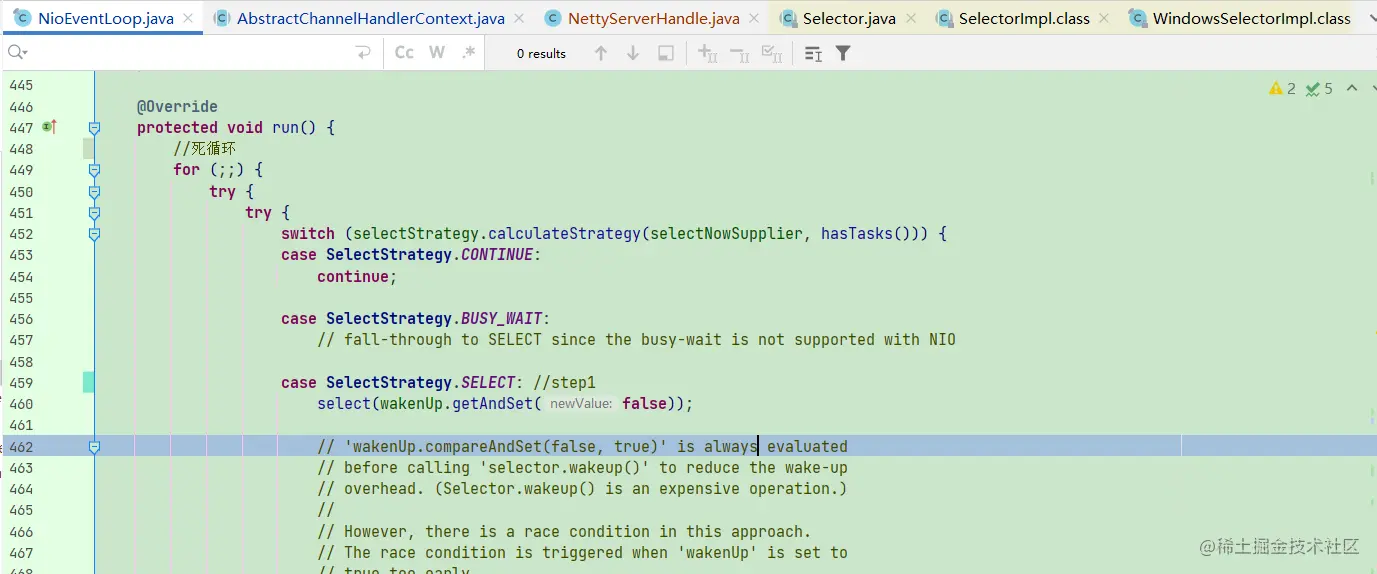

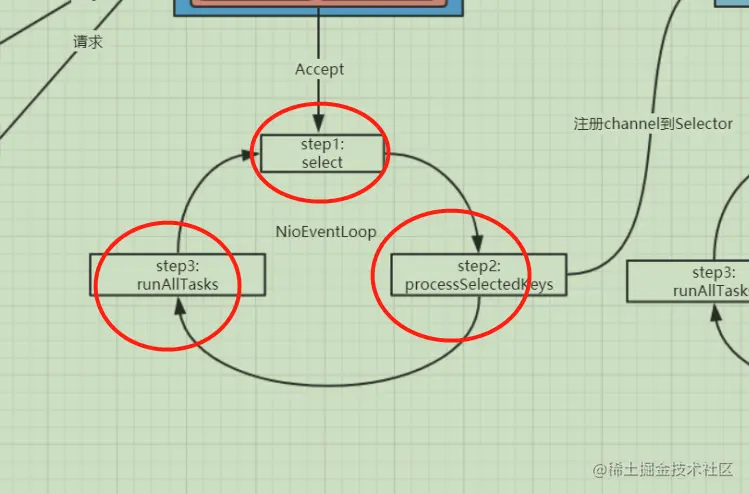

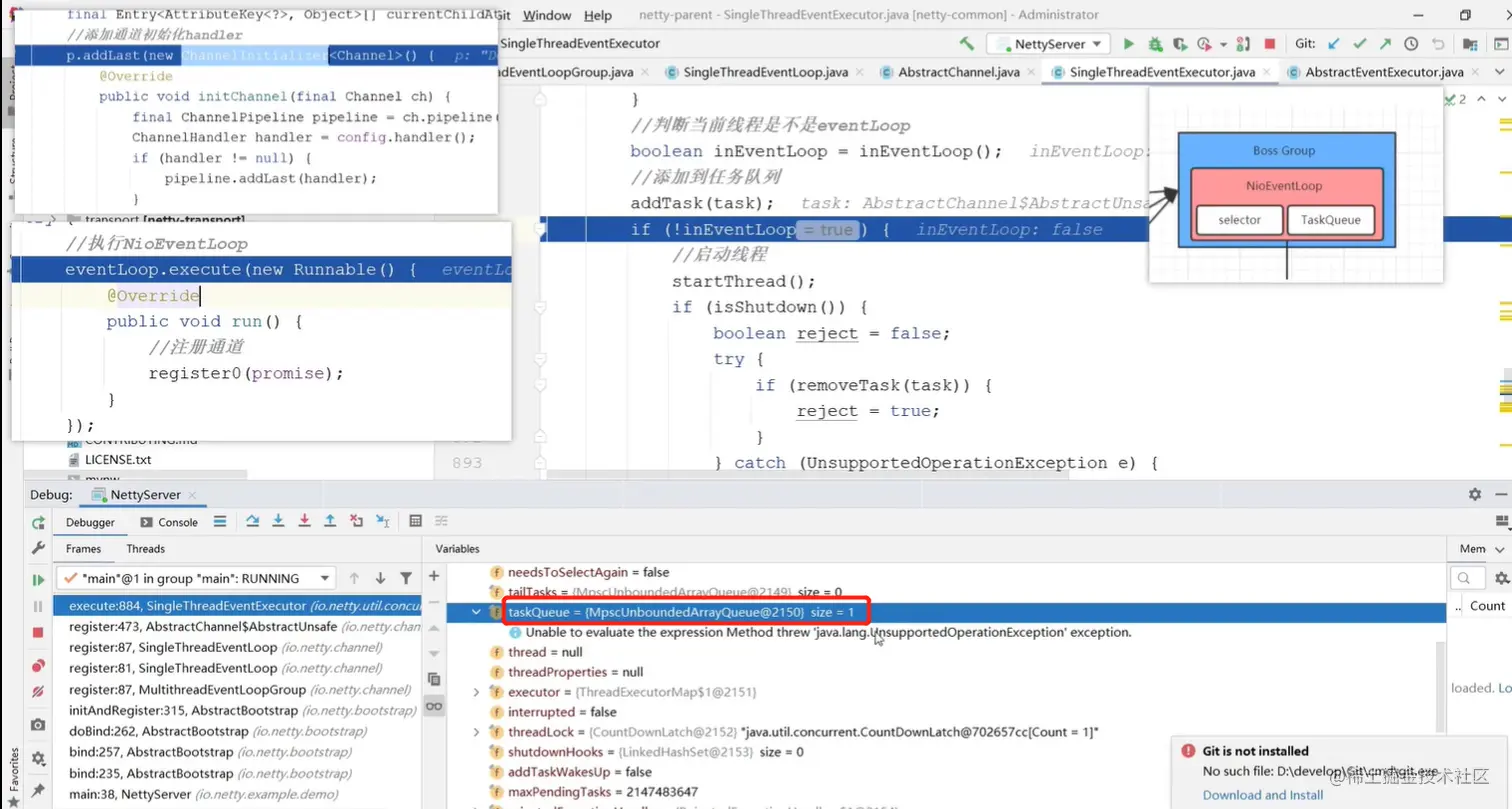

接下来执行execute方法 这里做了三件时间1:先是判断当前线程是不是eventLoop,2:添加任务队列,3:启动线程 点进去doStartThread看看启动线程做了什么 进入this.run() //该方法很重要，就是个死循环，对应开始的线程模型图的这部分 这个run方法执行三个动作 第一次进来先走step2，因为第一次判断stitch里面的selectStrategy.calculateStrategy(selectNowSupplier, hasTasks())的结果是0。原因是step1的select方法没有轮询到连接事件，也即为nio的selector事件。

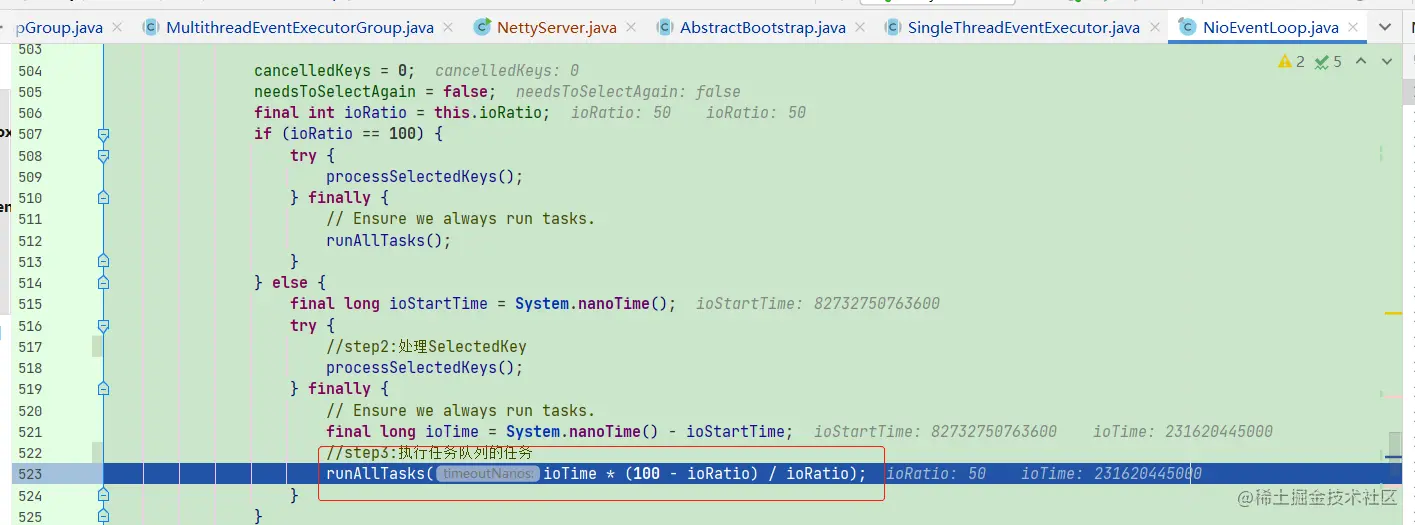

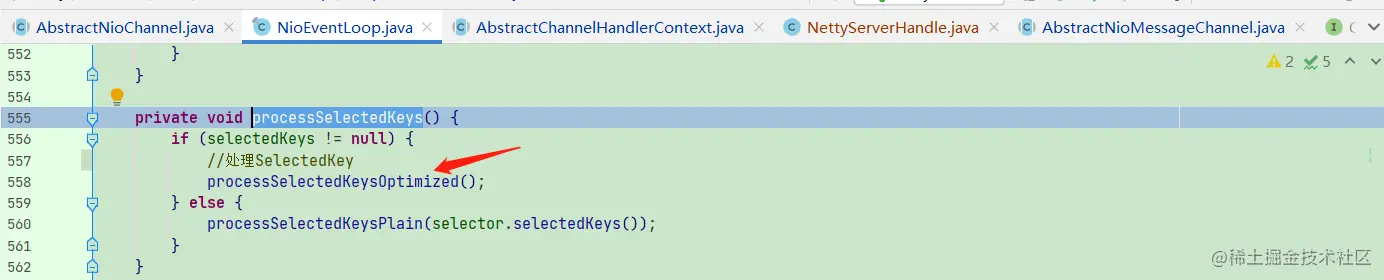

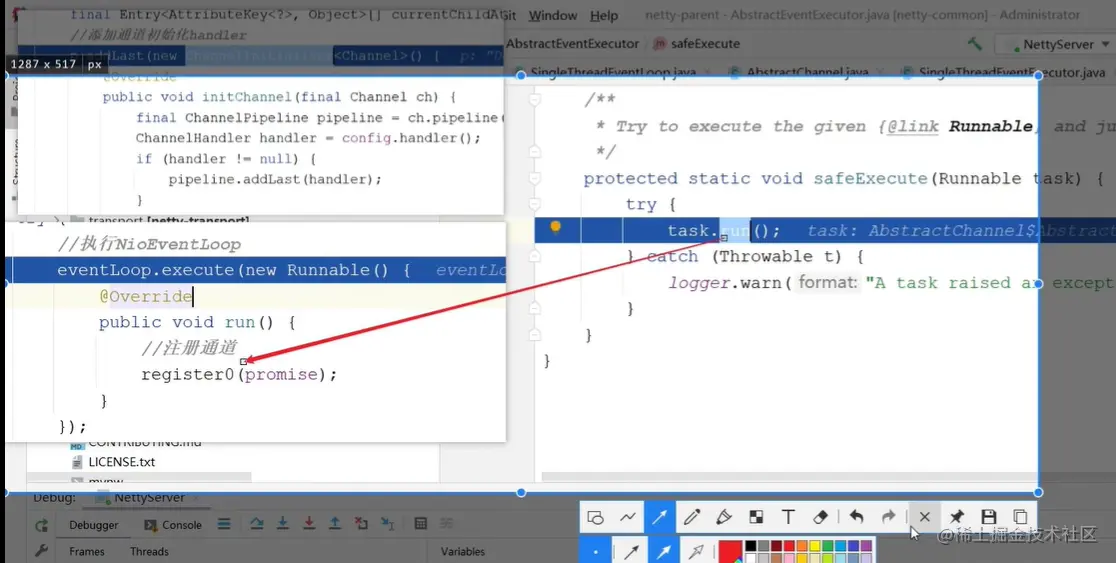

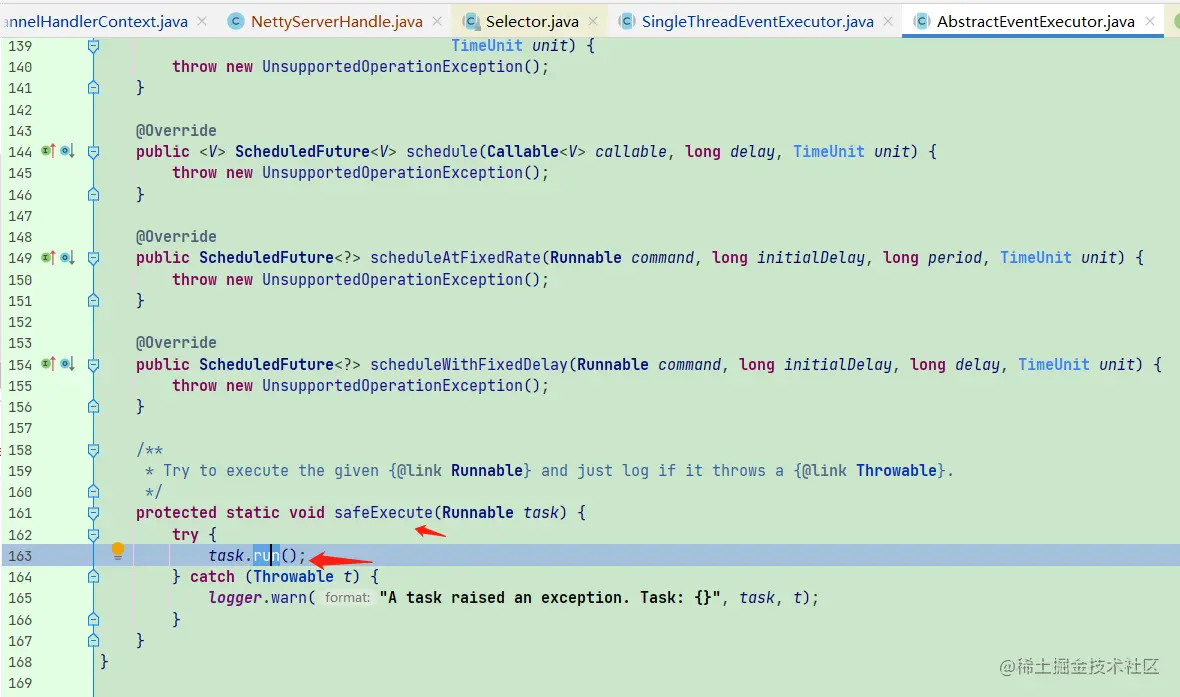

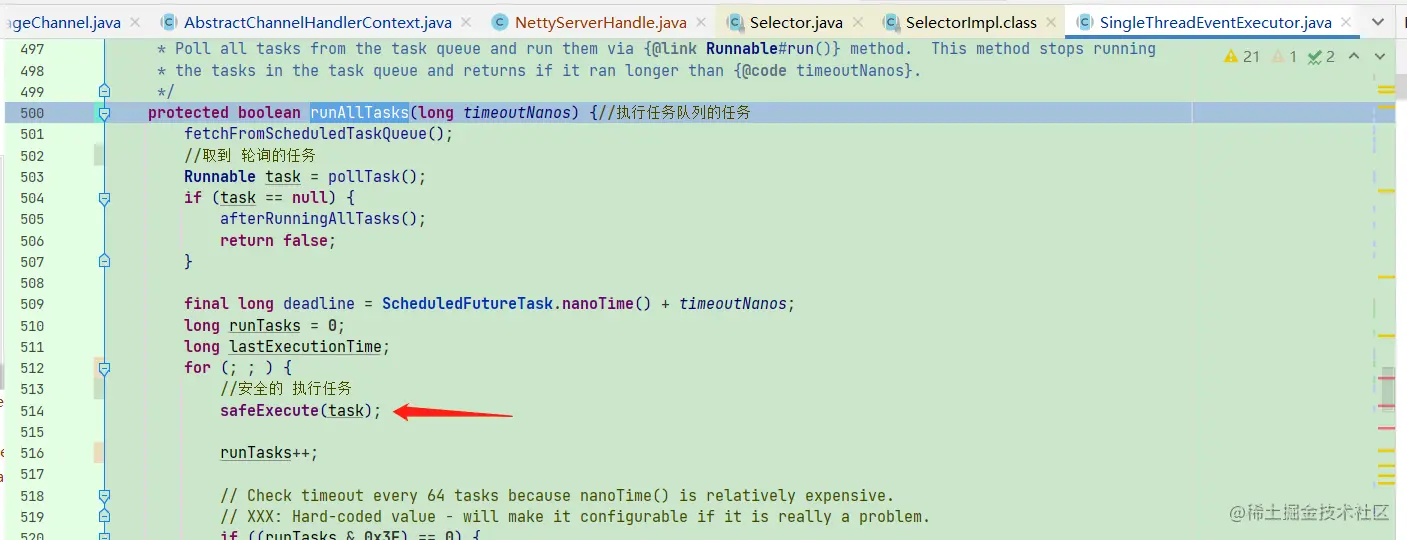

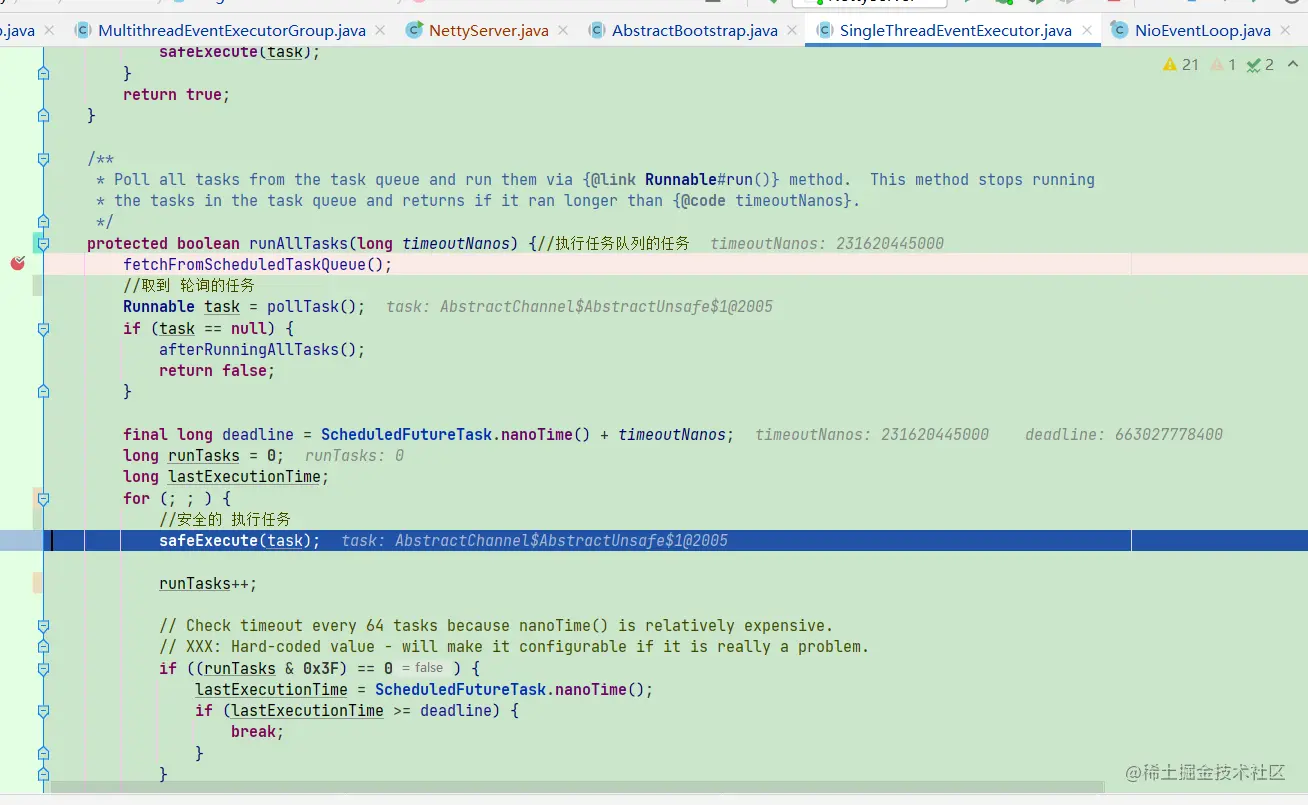

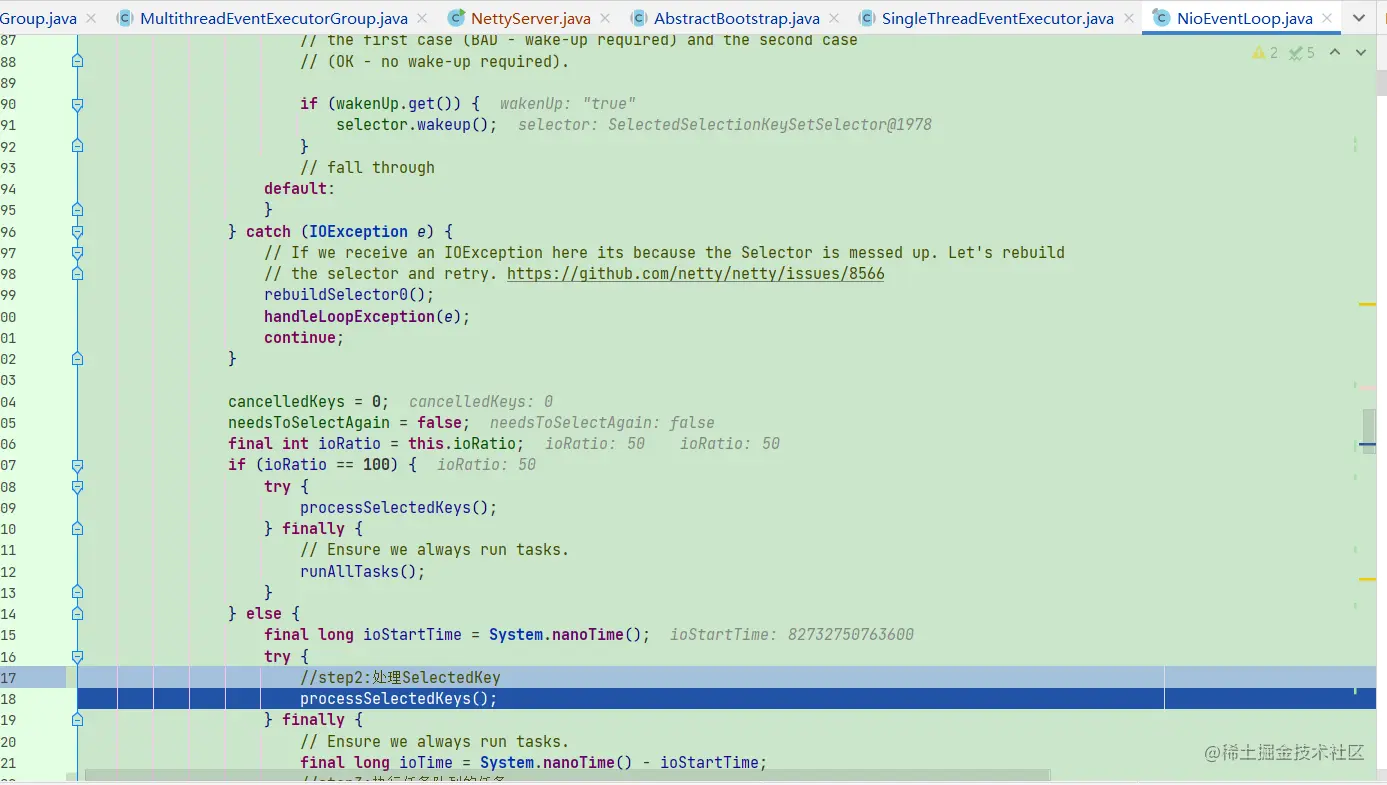

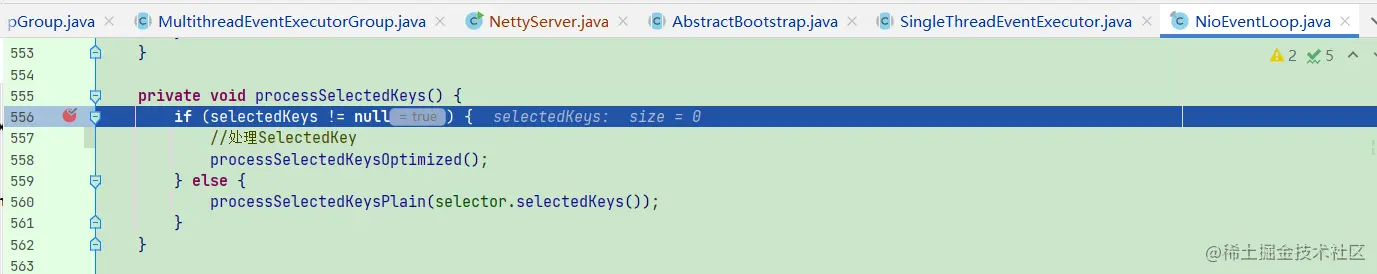

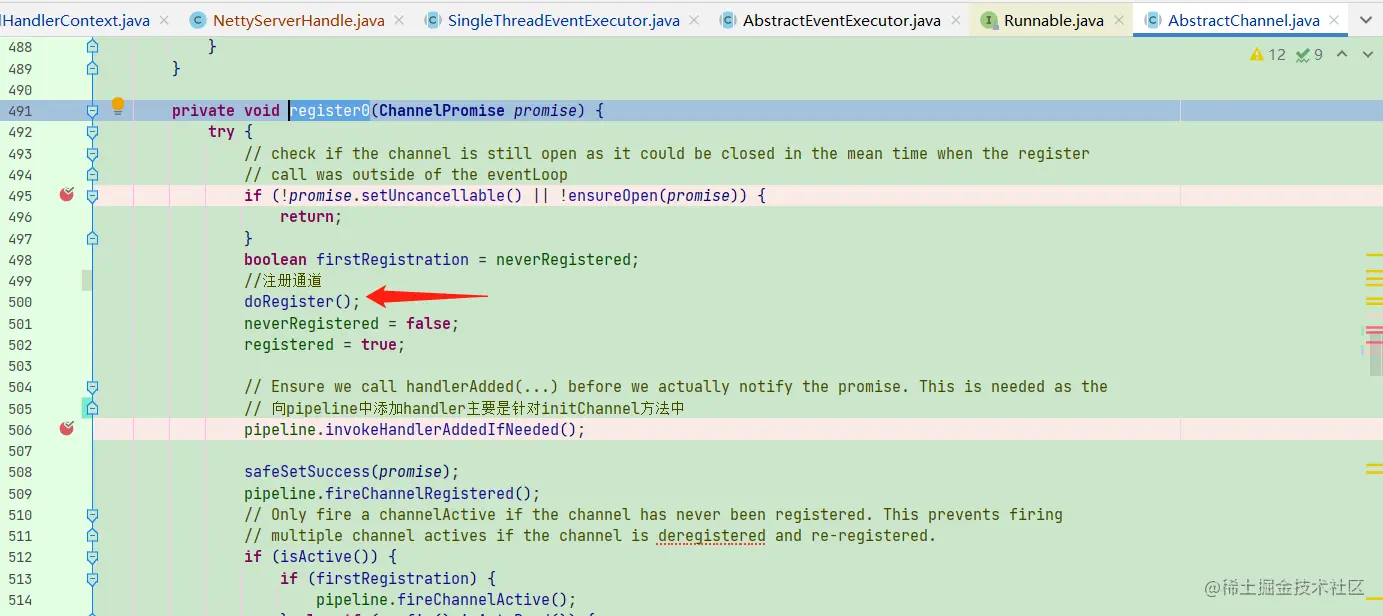

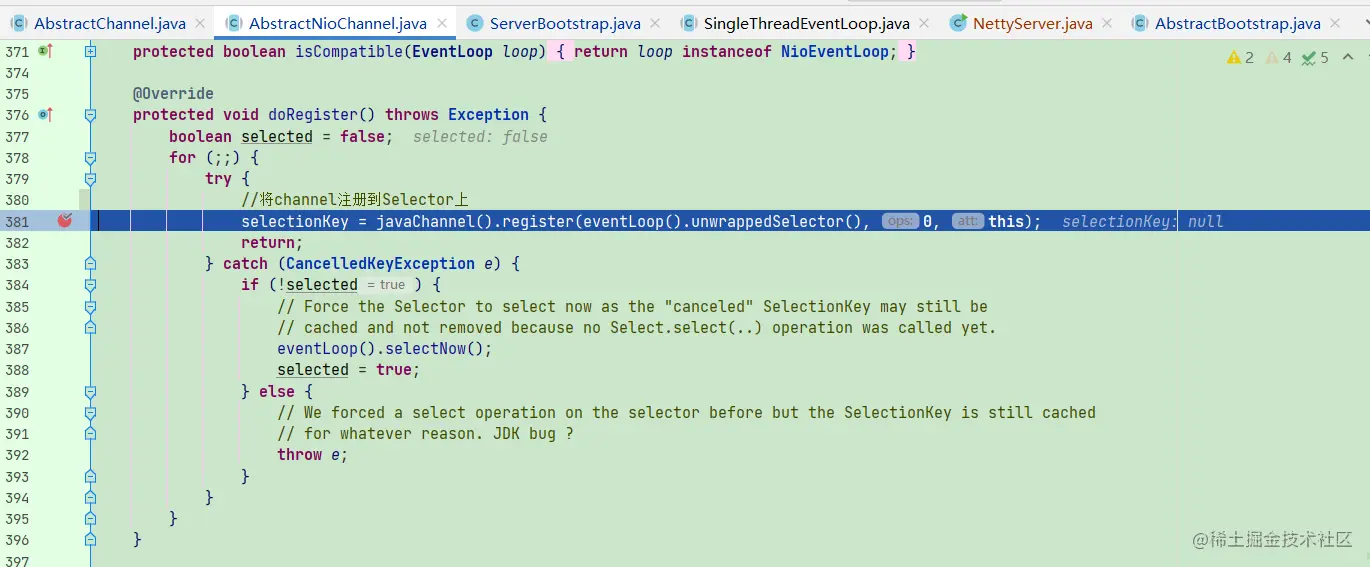

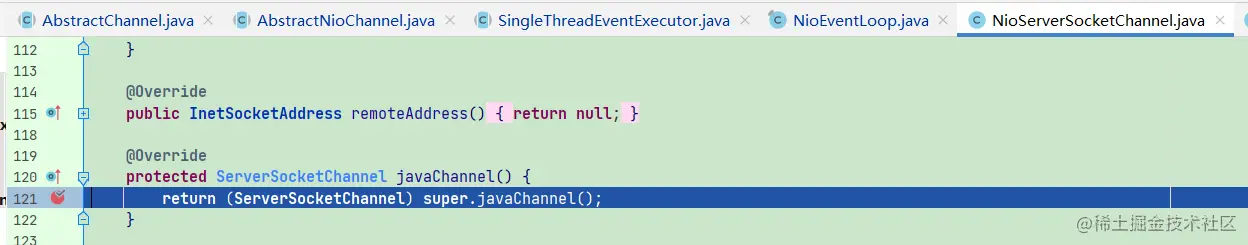

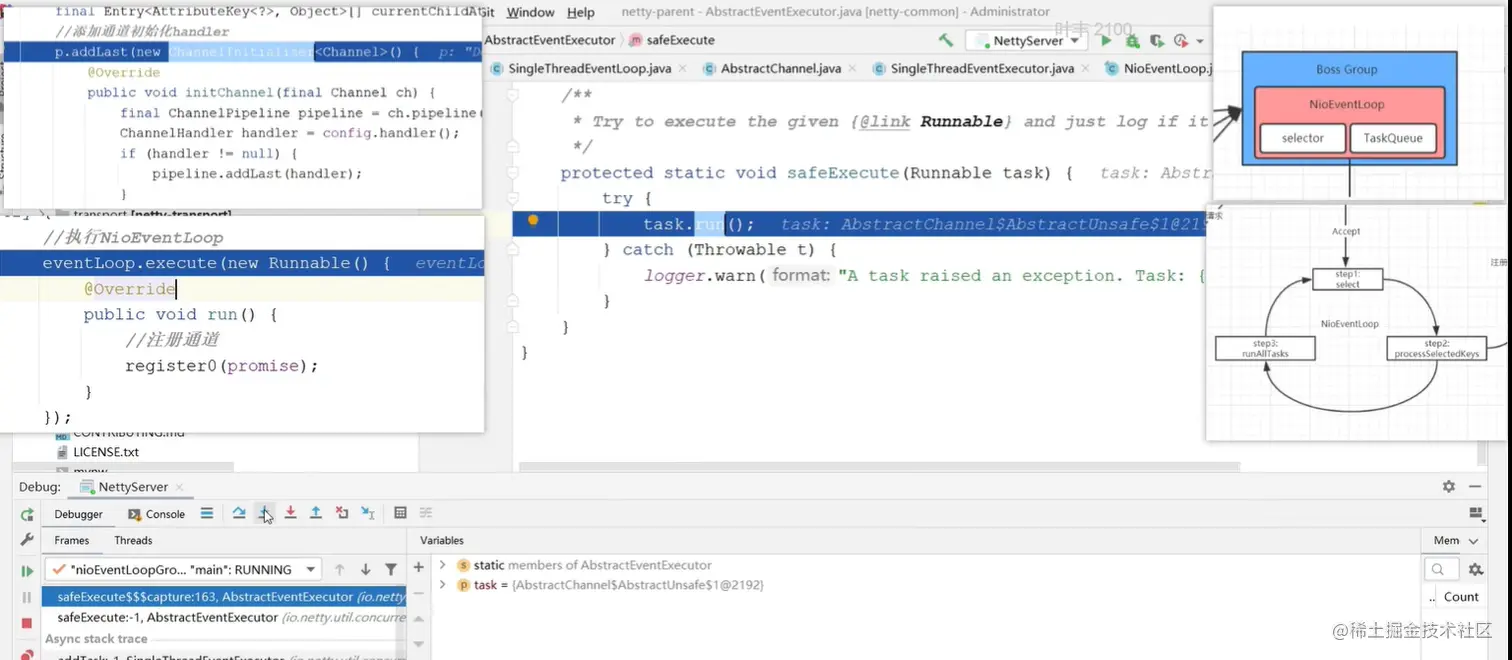

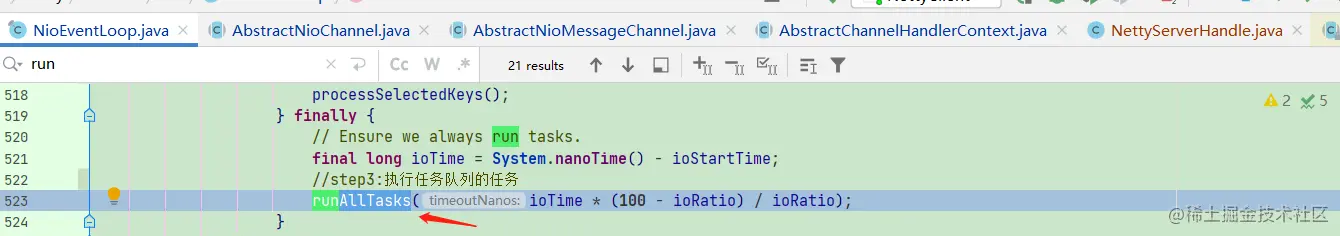

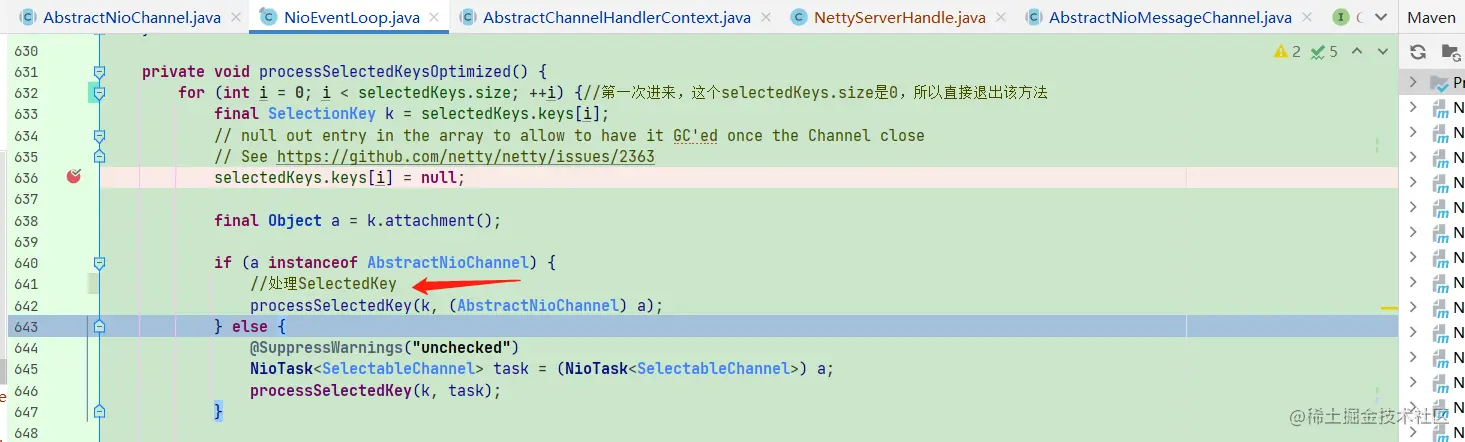

接下来点进这个step2的processSelectorKeys干了些什么 进入processSelectedKeysOptimized方法 可以看到第一次进来selectedKeys.size==0，所以又退出去了，退出去之后就进入finally块 执行了step3的runAllTasks方法 进入runAllTasks，重点看safeExecute方法 进入safeExecute方法，这个方法实际上就是执行register0 可以看到回到了register0 这个register0方法里面有个doRegister()方法【这个方法是注册通道】 进入doRegister方法，这里有个非常关键的步骤就是selectionKey = javaChannel().register(eventLoop().unwrappedSelector(), 0, this); 我们看看javaChannel是什么，点进去看就知道了。它就是一个ServerSocketChannel 退出去回到上一个方法我们看到.register里面有个eventLoop().unwrappedSelector()这个方法的调用。 它实际上就是返回了一个selector。目前我已经有了通道和选择器，然后执行javaChannel().register的注册方法注册accpet事件。这个方法往里面走就是nio的事件注册，自此bossGroup就不断循环执行 step1，step2,step3。

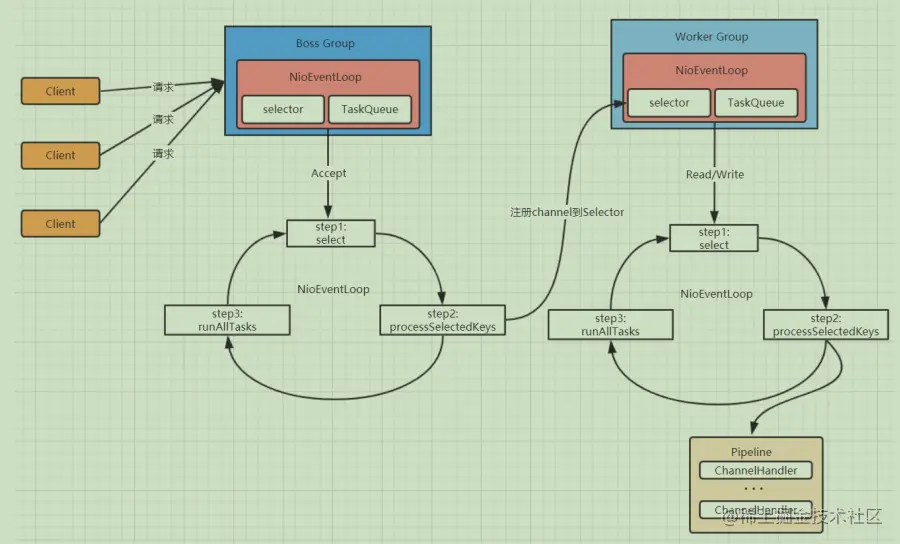

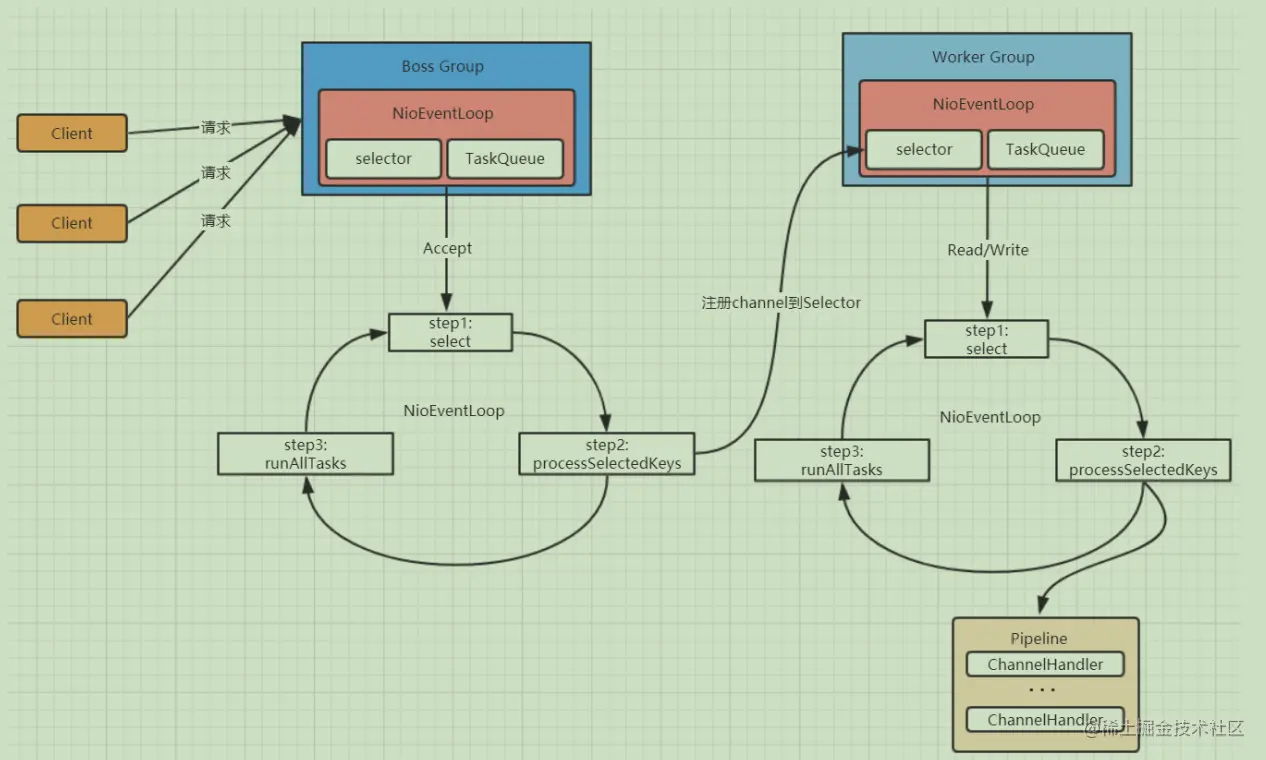

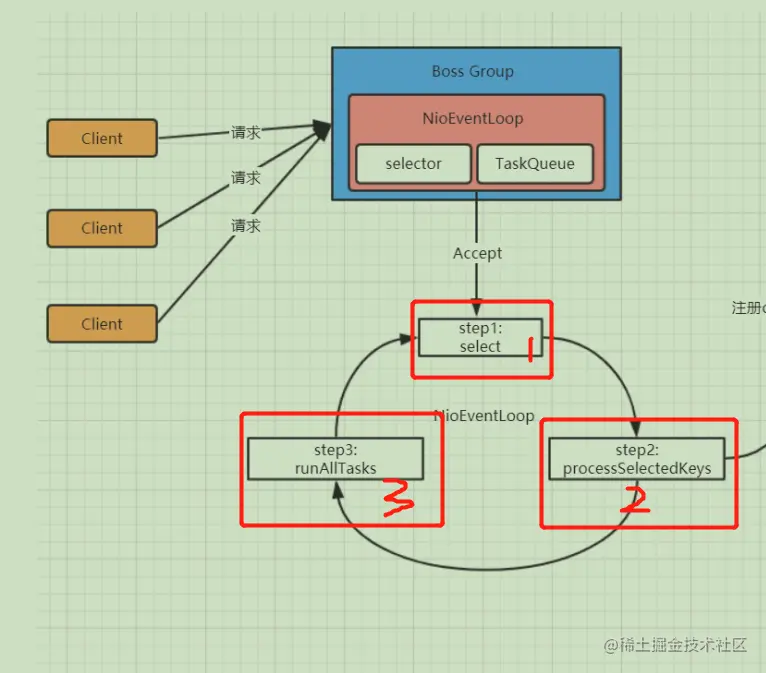

总结下一下bossGroup大致工作流程(建议看的时候脑子里有netty的线程模型图)：
主要看NioEventLoop这个类里面的run方法的for(;;){}

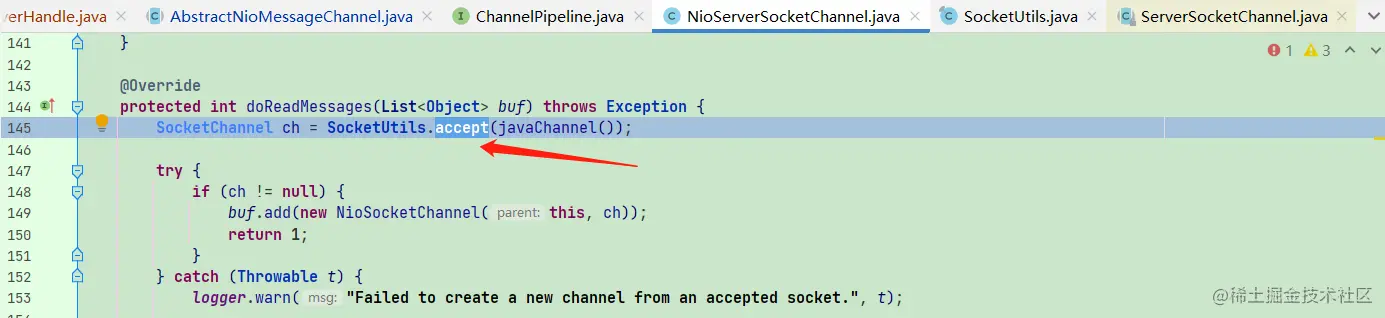

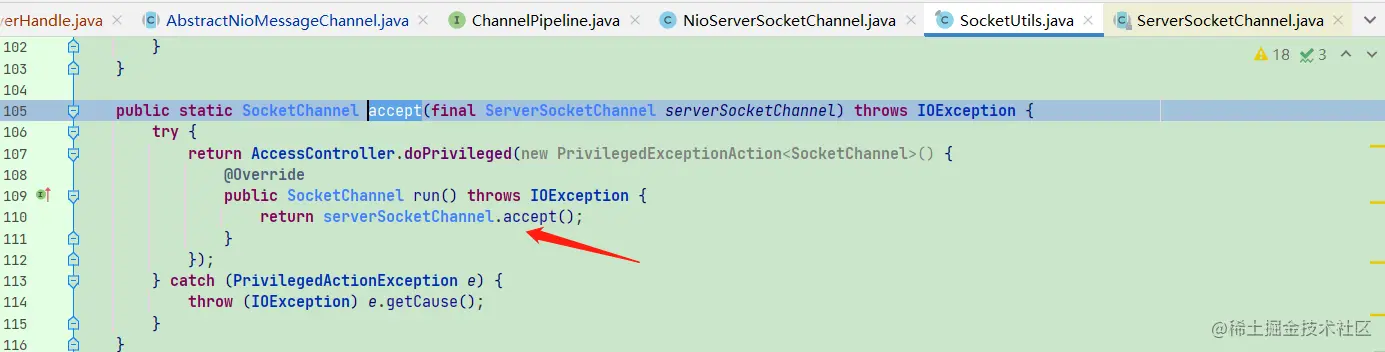

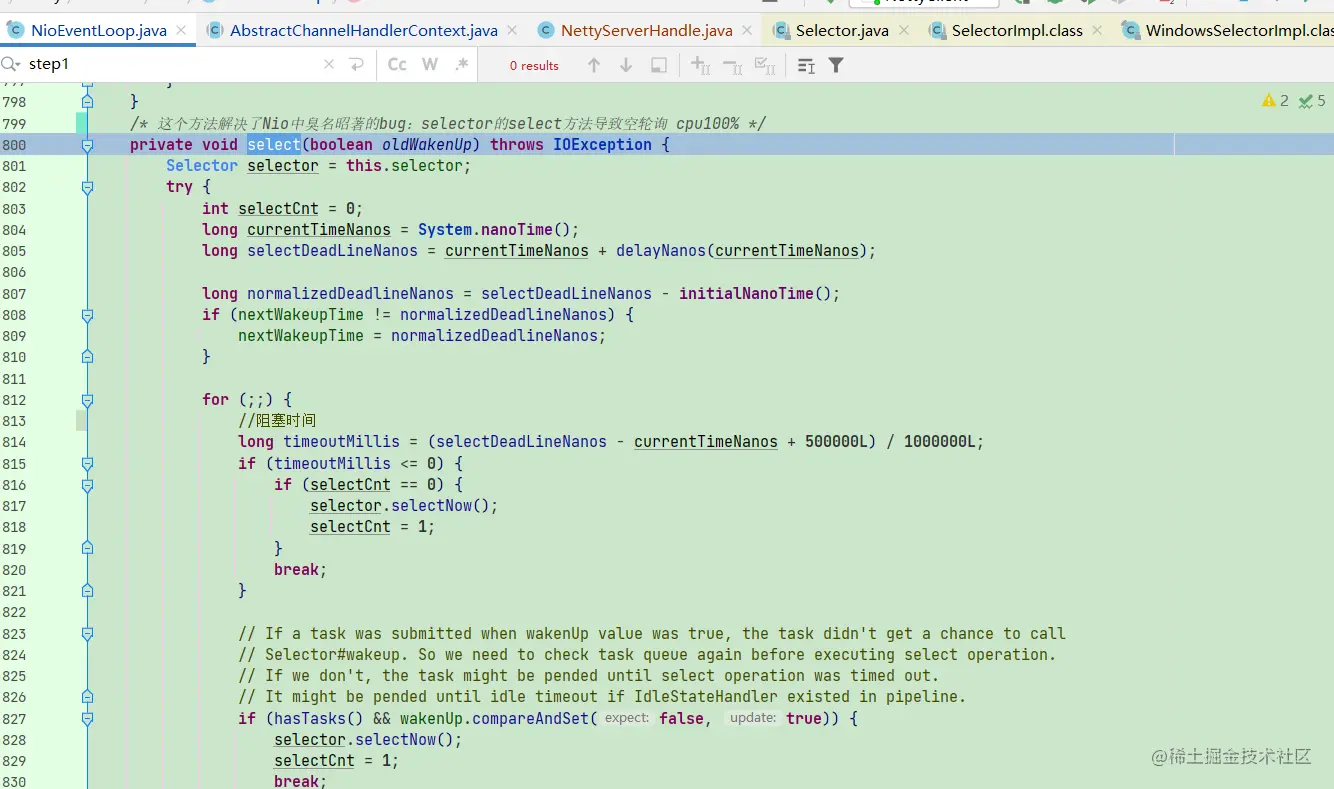

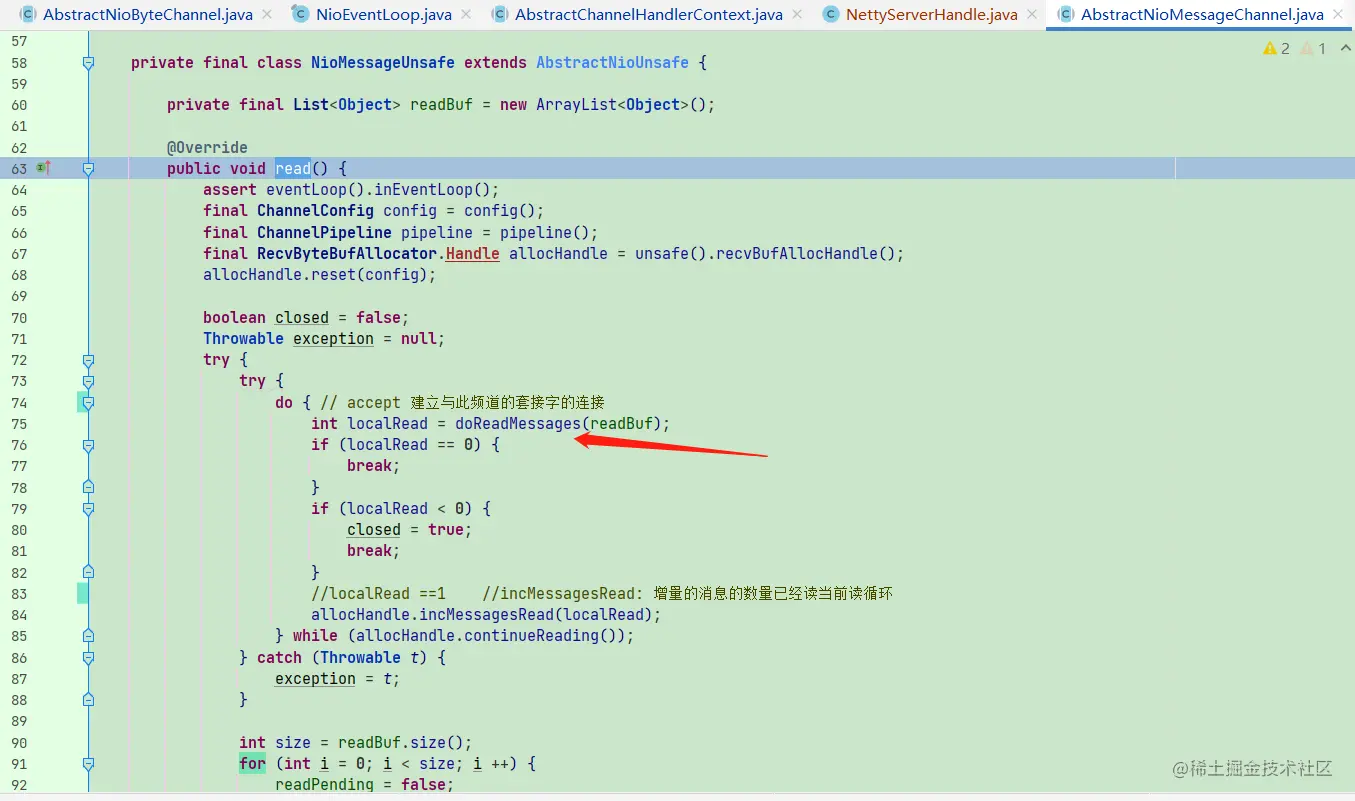

step1: selector【检查是否有selector事件】 select方法实际上就是执行nio的selector.select();也就是检查当前的选择器是否有事件(因为这个eventLoop是boosGroup，所以这里检查的是否有accpet事件),然后还做了一个选择器重建(selectRebuildSelector方法)，这个是解决了nio空轮询的bug step2：accpet【建立与此频道的套接字的连接】 进入到这个方法processSelectedKey方法后直接看最后面的unsafe.read();里面做了是什么事情 可以看到do...while里面有个doReadMessage这个方法，还传入了一个readBuf的Object类型的集合，这个集合先不说用来干嘛的。我们先进入doReadMessage看看里面做了什么 可以看到最后就是调用jdk的serverSocketChannel的accpet函数。自此我们也就知道了step2做了什么事情了。我们再看看还有一个很重要的一步，在SocketChannel ch = SocketUtils.accept(javaChannel());这一行下面的try里面有个buf.add方法, 这个readBuf的list是做什么的呢？看下图 一直跟进去fireChannelRead就会发现它就是一个入站的操作，这部分我后续分开来讲。

step3: register【将服务端的通道注册到workGroup上的选择器】

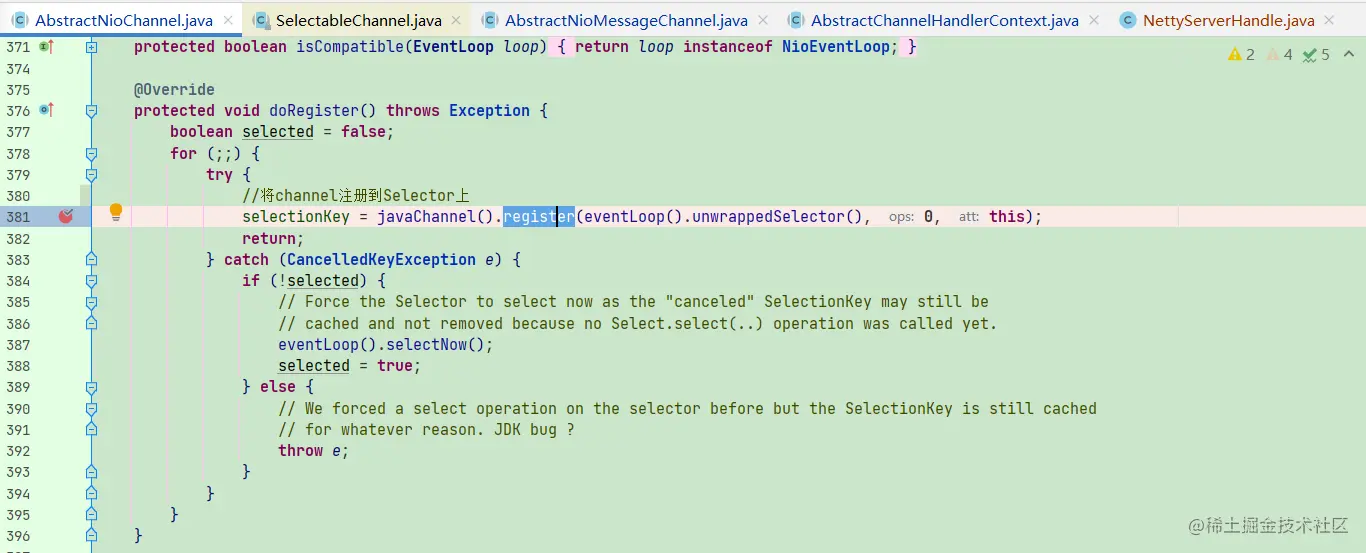

一直跟进去看 再跟进safeExecute(task) 看到有一个run方法,点进去run方法,实际上就进入了AbstractChannel类的这个run方法 然后进入register0方法，就会看到有个doRegister 进入doRegister方法可以看到javaChannel.register方法，这个方法就是nio的将通道注册到选择器上 自此，就完成了step3。然后我们可以发现eventLoop那个for(;;){}会不断的重复做3三件事情。以上就完成了eventLoop启动的源码讲解。关于workGroup的处理基本和workGroup是一致的，只不过是监听的事件不同而已。后续有时间再讲解下入站和出站的源码解读。自己在学习源码的过程也有些过程不是很清晰，自己的查阅了很多博客,观看netty讲解的视频总结的出来的解答，如有不对或不足的地方请指正，谢谢！
