Redis（八）Redis Cluster 集群

IT_wtz
786 阅读8分钟

Redis Cluster 集群

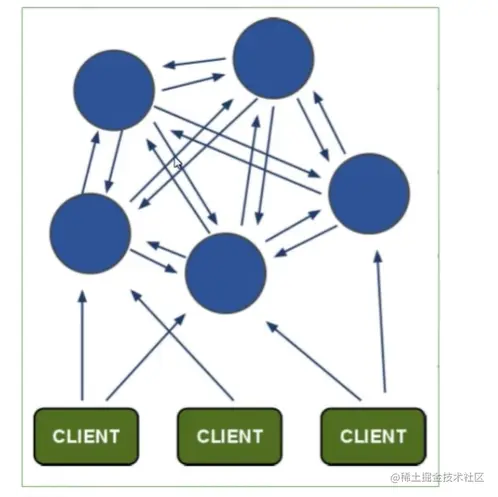

Redis-cluster架构图


架构细节

  • 所有的redis节点彼此互联( PING-PONG机制 ),内部使用二进制协议优化传输速度和带宽

  • 节点的fail是通过集群中超过半数的节点检测失效时才生效

  • 客户端与redis节点直连,不需要中间proxy层.客户端不需要连接集群所有节点,连接集群中任何一个可用节点即可

  • redis-cluster把所有的物理节点映射到[0-16383] slot 上,cluster 负责维护

Redis 集群中内置了 16384个哈希槽，当需要在 Redis 集群中放置一个 key-value 时，redis先对 key 使用 crc16 算法算出一个结果，然后把结果对 16384 求余数，这样每个 key 都会对应一个编号在 0-16383 之间的哈希槽，redis 会根据节点数量大致均等的将哈希槽映射到不同的节点

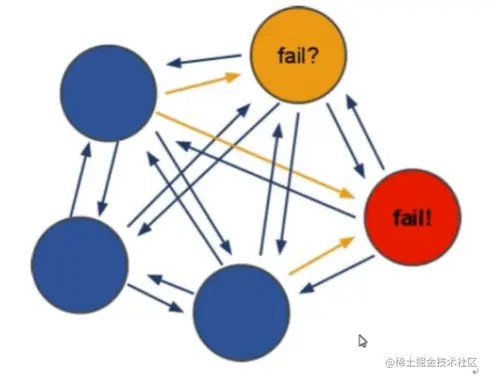

Redis-cluster投票:容错


  • 节点失效判断 ：集群中所有master参与投票,如果 半数以上master节点 与其中一个master节点通信超过(cluster-node-timeout) ,认为该master节点挂掉

  • 集群失效判断 :什么时候整个集群不可用(cluster_state:fail)

    • 如果集群任意master挂掉,且当前master没有slave，则集群进入fail状态。也可以理解成集群的[0-16383]slot映射不完全时进入fail状态

    • 如果集群超过半数以上master挂掉，无论是否有slave，集群进入fail状态

RedisCluster 集群创建

需要开启防火墙，或者直接关闭防火墙

service iptables stop

  • 创建节点

    Redis集群最少需要三台主服务器，三台从服务器

    端口号分别为：8001~8006

    • 第一步：创建8001实例，并编辑redis.conf文件，修改port为8001

      注意：创建实例，即拷贝单机版安装时，生成的bin目录，为8001目录

    • 第二步：修改redis.conf配置文件，打开cluster-enable yes

    • 第三步：复制8001，创建8002~8006实例， 注意端口修改

      cp 8001/ 8002 -r

    • 第四步：启动所有的实例

    • 第五步：创建Redis集群

      ./redis-cli --cluster create 127.0.0.1:8001 127.0.0.1:8002 127.0.0.1:8003 127.0.0.1:8004 127.0.0.1:8005 127.0.0.1:8006 ƕcluster-replicas 1

  • 创建集群

    ./redis-cli –h 127.0.0.1 –p 8001 –c

  • 查看集群状态

    • 查看集群状态

      cluster info

    • 查看集群中的节点

      cluster nodes

cluster 从节点 默认不可写不可读 仅仅是备份

工作原理

  • 客户端与Redis节点直连,不需要中间Proxy层，直接连接任意一个Master节点

  • 根据公式HASH_SLOT=CRC16(key) mod 16384，计算出映射到哪个分片上，然后Redis会去相应的节点进行操作

    优点

    • 无需Sentinel哨兵监控，如果Master挂了，Redis Cluster内部自动将Slave切换Master

    • 可以进行水平扩容

    • 支持自动化迁移，当出现某个Slave宕机了，那么就只有Master了，这时候的高可用性就无法很好的保证了，万一Master也宕机了，咋办呢？ 针对这种情况，如果说其他Master有多余的Slave ，集群自动把多余的Slave迁移到没有Slave的Master 中

    缺点

    • 批量操作是个坑

    • 资源隔离性较差，容易出现相互影响的情况

主从切换

当集群中节点通过错误检测机制发现某个节点处于fail状态时，会执行主从切换,Redis 还提供了手动切换的方法，即通过执行 cluster failover 命令

  • 自动切换

    切换流程如下（假设被切换的主节点为M，执行切换的从节点为S）

    • S先更新自己的状态，将声明自己为主节点。并且将S从M中移除

    • 由于S需要切换为主节点，所以将S的同步数据相关信息清除（即不再从M同步锁数据）

    • 将M提供服务的slot都声明到S中

    • 发送一个PONG包，通知集群中其他节点更新状态

  • 手动切换

    当一个节点接受到 cluster failover 命令之后，执行手动切换，流程如下

    • 该从节点首先向主节点发送一个mfstart包。通知主节点从节点开始进行手动切换

    • 主节点会阻塞所有客户端指令的执行。之后主节点在周期函数clusterCron中发送ping 包时会在包头部分做特殊标记

    • 当从节点收到主节点的ping包并且检测到特殊标记之后，会从包头中获取主节点的复制偏移量

    • 从节点在周期函数clusterCron中检测当前处理的复制偏移量与主节点复制偏移量是否相等，当相等时开始执行切换流程

    • 切换完成后，主节点会将阻塞的所有客户端命令通过发送+MOVED 指令重定向到新的主节点

    通过流程可以看到，手动执行主从切换流程时不会丢失任何数据，也不会丢失任何执行命令，只在切换过程中会有暂时的停顿

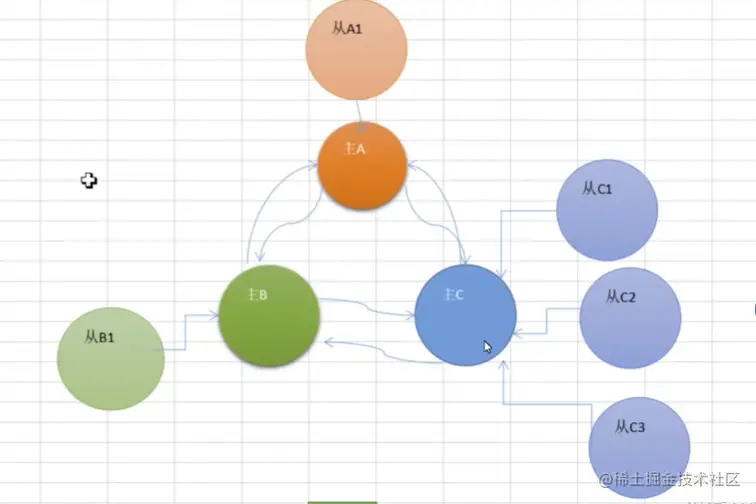

副本漂移

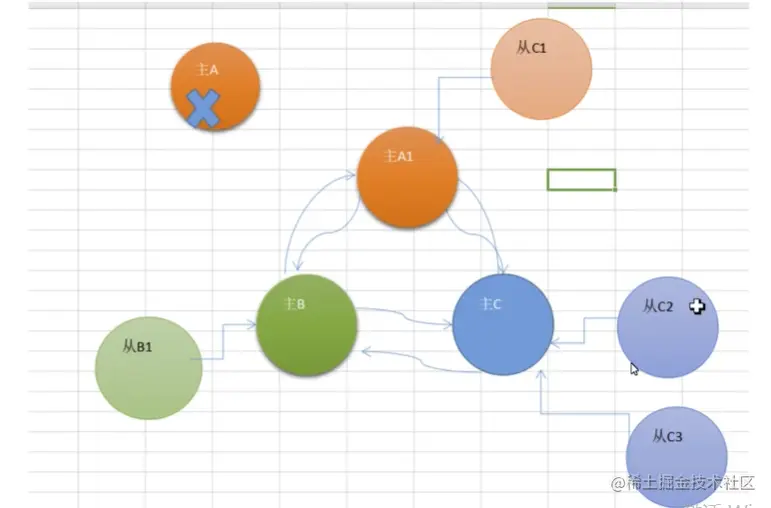

假设A发生故障,主A的A1会执行切换，切换完成后A1变为主A1，此时主A1会出现单点问题

在周期性调度函数 clusterCron中会定期检查如下条件

- 是否存在单点的主节点，即主节点没有任何一台可用的从节点

- 是否存在有两台及以上可用从节点的主节点

如果以上两个条件都满足，从有最多可用从节点中选择一台从节点执行副本漂移。选择标准为按节点名称从小到大，选择最靠前的一台从节点执行漂移

具体漂移过程

 - 从C的记录中将C1移除

 - 将C1所记录的主节点更改为A1

 - 在A1中添加C1从节点

 - 将C1的数据同步源设置为A1

漂移过程只是更改一些节点所记录的信息，之后会通过心跳包将该信息同步到所有的集群节点


添加节点

当集群需要扩容时需要向集群中添加新的节点

我们首先创建一个新的redis实例，端口为8007。其他配置同上

启动7007节点，然后使用redis-cli将新的节点添加到集群中

./redis-cli --cluster add-node 新节点的ip:端口 现有集群ip:端口

./redis-cli --cluster add-node 192.168.133.22:8007 192.168.133.22:8001

分配slot

我们可以看到新的节点已经添加到集群中了，但是新的节点中并没有任何槽在其上，也就意味着，不可能有数据放到这个节点上。那么我们需要将一部分槽移动到新的节点上

./redis-cli --cluster reshard 192.168.133.22:8001 --cluster-from f3ab5f5c53b82b8a9df24bfd4a8191224cf63597,faa53cbb6bae288d7f3a19fa55f18d7e77c9 7f6d,d33eab99055e05440a6ba1dd314efb0a25274fb1 --cluster-to 90dcd8e79fd753d24c35ef6ec63e65d79f56600a 3000

  • cluster-from：表示slot目前所在的节点的node ID，多个ID用逗号分隔

  • cluster-to：表示需要新分配节点的node ID（貌似每次只能分配一个）

  • cluster-slots：分配的slot数量

添加从节点

我们向集群中添加了一个新的节点7007，如果只有一个主节点的情况下，高可用性会下降。那么我们就应该给这个节点增加一个备份节点提高可用性。我们再添加一个节点7008，按照之前的配置方法配置，然后启动

./redis-cli --cluster add-node 192.168.133.22:8008 192.168.133.22:8007 -- cluster-slave --cluster-master-id 90dcd8e79fd753d24c35ef6ec63e65d79f56600a

  • add-node: 后面的分别跟着新加入的slave和slave对应的master

  • cluster-slave：表示加入的是slave节点

  • cluster-master-id：表示slave对应的master的node ID

收缩集群

  • 首先删除master对应的slave

    ./redis-cli --cluster del-node 192.168.133.22:8008 5e8924bef3cfb0a07838d45da77e9a2e0e61d7b9

    del-node后面跟着集群中的任意节点的ip及端口号（主要目的是连接到集群，ip:port） 和node ID

  • 清空master的slot

    ./redis-cli --cluster reshard 192.168.133.22:8007 --cluster-from 90dcd8e79fd753d24c35ef6ec63e65d79f56600a --cluster-to f3ab5f5c53b82b8a9df24bfd4a8191224cf63597 ƕcluster-slots 3000 ƕcluster-yes

    由于我们的集群一共有四个主节点，而每次reshard只能写一个目的节点，因此以上命令需要执行三次（ ƕcluster-to对应不同的目的节点）

    --cluster-yes：不回显需要迁移的slot，直接迁移

  • 下线（删除）节点

    ./redis-cli --cluster del-node 192.168.133.22:8007 90dcd8e79fd753d24c35ef6ec63e65d79f56600
