control是什么

  1. Controls是用来控制地图的。如通过按钮控制地图大小，在地图map上添加修饰等。
  2. 在Openlayers中多数Controls直接可以在地图上添加，比如Navigation（导航栏）。第二类是需要放在Div元素中才能用。第三类需要放置在panel（面板）中的操作类似于网页HTML中button按钮，需要点击或绑定才能起作用。最后一类就是自定义类型的。

常用的控件

  • controldefaults，地图默认包含的控件。
  • fullscreen，全屏控件，用于全屏幕查看地图。
  • mouseposition，鼠标位置控件，显示鼠标所在地图位置的坐标，可以自定义投影。
  • overviewmap，地图全局视图控件（鹰眼图）。
  • scaleline，比例尺控件。
  • zoom，地图放控件。
  • zoomslider，地图缩放滑块刻度控件。

使用控件

  • 实例化地图map，通过参数control传入，不传值默认controldefaults中的控件。
  • 也可以利用map对象的addControl()或addControls()方法在地图上添加Controls对象。
  • 需要在默认控件基础上继续添加控件，可以使用ol.control.defaults().extend([new ol.control.FullScreen()]) 方法传入。

实例化地图

<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8" />
    <meta http-equiv="X-UA-Compatible" content="IE=edge" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <title>Document</title>
  </head>
  <style type="text/css">
    .map {
      height: 500px;
      width: 100%;
    }
  </style>
  <link rel="stylesheet" href="https://cdn.jsdelivr.net/gh/openlayers/openlayers.github.io@master/en/v6.6.1/css/ol.css" />
  <script src="https://cdn.jsdelivr.net/gh/openlayers/openlayers.github.io@master/en/v6.6.1/build/ol.js"></script>
  <body>
    <div id="map" class="map"></div>
  </body>
  <script>
    var map = new ol.Map({
      target: 'map'
    })

    // 图层
    var layerTile = new ol.layer.Tile({
      source: new ol.source.XYZ({
        url: 'https://webrd01.is.autonavi.com/appmaptile?lang=zh_cn&size=1&scale=1&style=8&x={x}&y={y}&z={z}'
      })
    })
    // 视图
    var view = new ol.View({
      center: ol.proj.fromLonLat([37.41, 8.82]),
      zoom: 4
    })

    map.setView(view)
    map.addLayer(layerTile)
  </script>
</html>

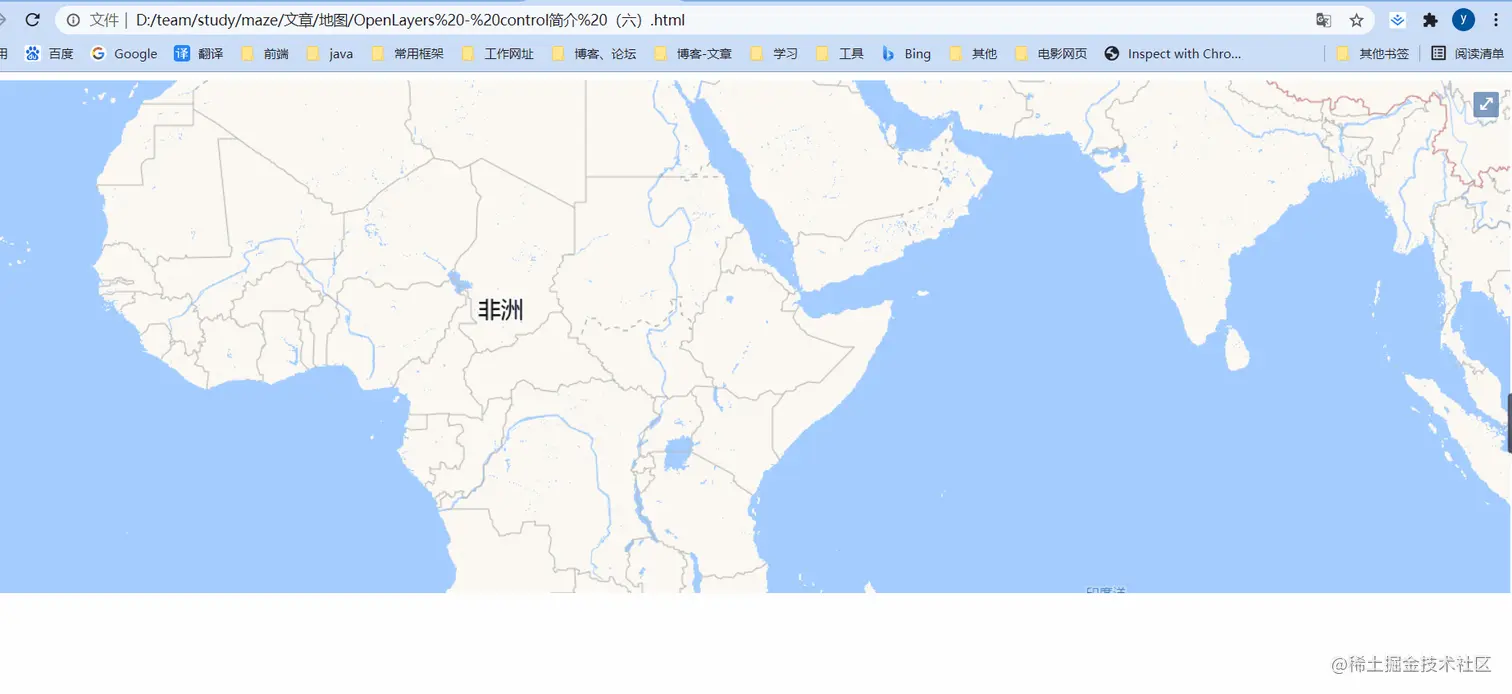

fullscreen 全屏控件

map.addControl(new ol.control.FullScreen())


mouseposition 显示鼠标所在坐标

    var mousePositionControl = new ol.control.MousePosition({
      //地图投影坐标系（若未设置则输出为默认投影坐标系下的坐标）
      projection: 'EPSG:4326',
      //显示鼠标位置信息的目标容器
      target: document.getElementById('mouse-position'),
      //未定义坐标的标记
      undefinedHTML: ''
    })
    this.map.addControl(mousePositionControl)

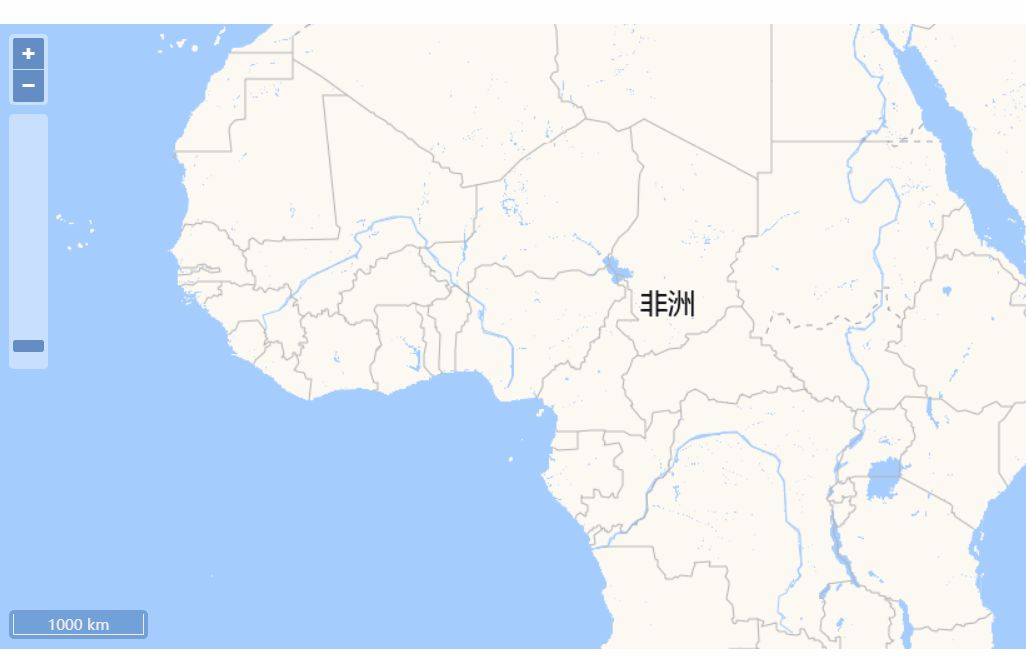

scaleline 控件、zoom 控件、zoomslider 控件

map.addControl(new ol.control.ScaleLine())
map.addControl(new ol.control.Zoom())
map.addControl(new ol.control.ZoomSlider())


overviewmap 地图全局视图（鹰眼图）

  • 使用地图作为另一个定义地图的概览图创建一个新控件。
  • 常用参数
  1. collapsed，收缩选项，默认为true，收缩。
  2. collapsible，是否可以收缩为图标按钮，默认为 true。
  3. label，当 overviewmapcontrol 收缩为图标按钮时，显示在图标按钮上的文字或者符号，默认为 »。
  4. layers，overviewmapcontrol针对的图层，默认情况下为所有图层，一般这里设置的图层和map图层数据一致。
    var overview = new ol.control.OverviewMap({
      collapsed: false,
      layers: [
        new ol.layer.Tile({
          source: new ol.source.XYZ({
            url: 'http://map.geoq.cn/ArcGIS/rest/services/ChinaOnlineStreetPurplishBlue/MapServer/tile/{z}/{y}/{x}'
          })
        })
      ]
    })
    map.addControl(overview)
  • 当然除了这些控件，官网上还有其他的控件。
  • 我们也可以自定义控件来操作地图。可以通过使用侦听器创建元素，创建一个实例，将其用于简单的自定义控件：
var myControl = new Control({element: myElement});
  • 然后将其添加到地图中。
