1. MyCAT 基础架构图

2. MyCAT 基本架构准备

2.1 环境准备

• 两台虚拟机：db01、db02
• 每台创建四个 mysql 实例：3307、3308、3309、3310

2.2 删除历史环境

pkill mysqld
rm -rf /data/330*
mv /etc/my.cnf /etc/my.cnf.bak

2.3 创建相关目录初始化数据

mkdir /data/33{07..10}/data -p
mysqld --initialize-insecure  --user=mysql --datadir=/data/3307/data --basedir=/app/mysql
mysqld --initialize-insecure  --user=mysql --datadir=/data/3308/data --basedir=/app/mysql
mysqld --initialize-insecure  --user=mysql --datadir=/data/3309/data --basedir=/app/mysql
mysqld --initialize-insecure  --user=mysql --datadir=/data/3310/data --basedir=/app/mysql

2.4 准备 db01 配置文件和启动脚本

cat >/data/3307/my.cnf<<EOF
[mysqld]
basedir=/app/mysql
datadir=/data/3307/data
socket=/data/3307/mysql.sock
port=3307
log-error=/data/3307/mysql.log
log_bin=/data/3307/mysql-bin
binlog_format=row
skip-name-resolve
server-id=7
gtid-mode=on
enforce-gtid-consistency=true
log-slave-updates=1
EOF

cat >/data/3308/my.cnf<<EOF
[mysqld]
basedir=/app/mysql
datadir=/data/3308/data
port=3308
socket=/data/3308/mysql.sock
log-error=/data/3308/mysql.log
log_bin=/data/3308/mysql-bin
binlog_format=row
skip-name-resolve
server-id=8
gtid-mode=on
enforce-gtid-consistency=true
log-slave-updates=1
EOF

cat >/data/3309/my.cnf<<EOF
[mysqld]
basedir=/app/mysql
datadir=/data/3309/data
socket=/data/3309/mysql.sock
port=3309
log-error=/data/3309/mysql.log
log_bin=/data/3309/mysql-bin
binlog_format=row
skip-name-resolve
server-id=9
gtid-mode=on
enforce-gtid-consistency=true
log-slave-updates=1
EOF

cat >/data/3310/my.cnf<<EOF
[mysqld]
basedir=/app/mysql
datadir=/data/3310/data
socket=/data/3310/mysql.sock
port=3310
log-error=/data/3310/mysql.log
log_bin=/data/3310/mysql-bin
binlog_format=row
skip-name-resolve
server-id=10
gtid-mode=on
enforce-gtid-consistency=true
log-slave-updates=1
EOF

cat >/etc/systemd/system/mysqld3307.service<<EOF
[Unit]
Description=MySQL Server
Documentation=man:mysqld(8)
Documentation=http://dev.mysql.com/doc/refman/en/using-systemd.html
After=network.target
After=syslog.target
[Install]
WantedBy=multi-user.target
[Service]
User=mysql
Group=mysql
ExecStart=/app/mysql/bin/mysqld --defaults-file=/data/3307/my.cnf
LimitNOFILE = 5000
EOF

cat >/etc/systemd/system/mysqld3308.service<<EOF
[Unit]
Description=MySQL Server
Documentation=man:mysqld(8)
Documentation=http://dev.mysql.com/doc/refman/en/using-systemd.html
After=network.target
After=syslog.target
[Install]
WantedBy=multi-user.target
[Service]
User=mysql
Group=mysql
ExecStart=/app/mysql/bin/mysqld --defaults-file=/data/3308/my.cnf
LimitNOFILE = 5000
EOF

cat >/etc/systemd/system/mysqld3309.service<<EOF
[Unit]
Description=MySQL Server
Documentation=man:mysqld(8)
Documentation=http://dev.mysql.com/doc/refman/en/using-systemd.html
After=network.target
After=syslog.target
[Install]
WantedBy=multi-user.target
[Service]
User=mysql
Group=mysql
ExecStart=/app/mysql/bin/mysqld --defaults-file=/data/3309/my.cnf
LimitNOFILE = 5000
EOF

cat >/etc/systemd/system/mysqld3310.service<<EOF
[Unit]
Description=MySQL Server
Documentation=man:mysqld(8)
Documentation=http://dev.mysql.com/doc/refman/en/using-systemd.html
After=network.target
After=syslog.target
[Install]
WantedBy=multi-user.target
[Service]
User=mysql
Group=mysql
ExecStart=/app/mysql/bin/mysqld --defaults-file=/data/3310/my.cnf
LimitNOFILE = 5000
EOF

2.5 准备 db02 配置文件和启动脚本

cat >/data/3307/my.cnf<<EOF
[mysqld]
basedir=/app/mysql
datadir=/data/3307/data
socket=/data/3307/mysql.sock
port=3307
log-error=/data/3307/mysql.log
log_bin=/data/3307/mysql-bin
binlog_format=row
skip-name-resolve
server-id=17
gtid-mode=on
enforce-gtid-consistency=true
log-slave-updates=1
EOF

cat >/data/3308/my.cnf<<EOF
[mysqld]
basedir=/app/mysql
datadir=/data/3308/data
port=3308
socket=/data/3308/mysql.sock
log-error=/data/3308/mysql.log
log_bin=/data/3308/mysql-bin
binlog_format=row
skip-name-resolve
server-id=18
gtid-mode=on
enforce-gtid-consistency=true
log-slave-updates=1
EOF

cat >/data/3309/my.cnf<<EOF
[mysqld]
basedir=/app/mysql
datadir=/data/3309/data
socket=/data/3309/mysql.sock
port=3309
log-error=/data/3309/mysql.log
log_bin=/data/3309/mysql-bin
binlog_format=row
skip-name-resolve
server-id=19
gtid-mode=on
enforce-gtid-consistency=true
log-slave-updates=1
EOF

cat >/data/3310/my.cnf<<EOF
[mysqld]
basedir=/app/mysql
datadir=/data/3310/data
socket=/data/3310/mysql.sock
port=3310
log-error=/data/3310/mysql.log
log_bin=/data/3310/mysql-bin
binlog_format=row
skip-name-resolve
server-id=20
gtid-mode=on
enforce-gtid-consistency=true
log-slave-updates=1
EOF

cat >/etc/systemd/system/mysqld3307.service<<EOF
[Unit]
Description=MySQL Server
Documentation=man:mysqld(8)
Documentation=http://dev.mysql.com/doc/refman/en/using-systemd.html
After=network.target
After=syslog.target
[Install]
WantedBy=multi-user.target
[Service]
User=mysql
Group=mysql
ExecStart=/app/mysql/bin/mysqld --defaults-file=/data/3307/my.cnf
LimitNOFILE = 5000
EOF

cat >/etc/systemd/system/mysqld3308.service<<EOF
[Unit]
Description=MySQL Server
Documentation=man:mysqld(8)
Documentation=http://dev.mysql.com/doc/refman/en/using-systemd.html
After=network.target
After=syslog.target
[Install]
WantedBy=multi-user.target
[Service]
User=mysql
Group=mysql
ExecStart=/app/mysql/bin/mysqld --defaults-file=/data/3308/my.cnf
LimitNOFILE = 5000
EOF

cat >/etc/systemd/system/mysqld3309.service<<EOF
[Unit]
Description=MySQL Server
Documentation=man:mysqld(8)
Documentation=http://dev.mysql.com/doc/refman/en/using-systemd.html
After=network.target
After=syslog.target
[Install]
WantedBy=multi-user.target
[Service]
User=mysql
Group=mysql
ExecStart=/app/mysql/bin/mysqld --defaults-file=/data/3309/my.cnf
LimitNOFILE = 5000
EOF

cat >/etc/systemd/system/mysqld3310.service<<EOF
[Unit]
Description=MySQL Server
Documentation=man:mysqld(8)
Documentation=http://dev.mysql.com/doc/refman/en/using-systemd.html
After=network.target
After=syslog.target
[Install]
WantedBy=multi-user.target
[Service]
User=mysql
Group=mysql
ExecStart=/app/mysql/bin/mysqld --defaults-file=/data/3310/my.cnf
LimitNOFILE = 5000
EOF

2.6 修改权限，启动多实例

chown -R mysql.mysql /data/*
systemctl start mysqld3307
systemctl start mysqld3308
systemctl start mysqld3309
systemctl start mysqld3310

mysql -S /data/3307/mysql.sock -e "show variables like 'server_id'"
mysql -S /data/3308/mysql.sock -e "show variables like 'server_id'"
mysql -S /data/3309/mysql.sock -e "show variables like 'server_id'"
mysql -S /data/3310/mysql.sock -e "show variables like 'server_id'"

2.7 节点主从规划

• 箭头指向谁谁是主库

  10.0.0.51:3307 <-----> 10.0.0.52:3307 10.0.0.51:3309 ------> 10.0.0.51:3307 10.0.0.52:3309 ------> 10.0.0.52:3307

  10.0.0.52:3308 <-----> 10.0.0.51:3308 10.0.0.52:3310 -----> 10.0.0.52:3308 10.0.0.51:3310 -----> 10.0.0.51:3308

2.8 分片规划

• shard1：

  Master：10.0.0.51:3307 slave1：10.0.0.51:3309 Standby Master：10.0.0.52:3307 slave2：10.0.0.52:3309

• shard2：

  Master：10.0.0.52:3308 slave1：10.0.0.52:3310 Standby Master：10.0.0.51:3308 slave2：10.0.0.51:3310

2.9 开始配置

• shard1

  • 10.0.0.51:3307 <-----> 10.0.0.52:3307

    • db02

      • mysql -S /data/3307/mysql.sock -e "grant replication slave on *.* to repl@'10.0.0.%' identified by '123';"
      • mysql -S /data/3307/mysql.sock -e "grant all on *.* to root@'10.0.0.%' identified by '123' with grant option;"

    • db01

      • mysql -S /data/3307/mysql.sock -e "CHANGE MASTER TO MASTER_HOST='10.0.0.52', MASTER_PORT=3307, MASTER_AUTO_POSITION=1, MASTER_USER='repl', MASTER_PASSWORD='123';"
      • mysql -S /data/3307/mysql.sock -e "start slave;"
      • mysql -S /data/3307/mysql.sock -e "show slave status\G"

    • db02

      • mysql -S /data/3307/mysql.sock -e "CHANGE MASTER TO MASTER_HOST='10.0.0.51', MASTER_PORT=3307, MASTER_AUTO_POSITION=1, MASTER_USER='repl', MASTER_PASSWORD='123';"
      • mysql -S /data/3307/mysql.sock -e "start slave;"
      • mysql -S /data/3307/mysql.sock -e "show slave status\G"

  • 10.0.0.51:3309 ------> 10.0.0.51:3307

    • db01
      • mysql -S /data/3309/mysql.sock -e "CHANGE MASTER TO MASTER_HOST='10.0.0.51', MASTER_PORT=3307, MASTER_AUTO_POSITION=1, MASTER_USER='repl', MASTER_PASSWORD='123';"
      • mysql -S /data/3309/mysql.sock -e "start slave;"
      • mysql -S /data/3309/mysql.sock -e "show slave status\G"

  • 10.0.0.52:3309 ------> 10.0.0.52:3307

    • db02
      • mysql -S /data/3309/mysql.sock -e "CHANGE MASTER TO MASTER_HOST='10.0.0.52', MASTER_PORT=3307, MASTER_AUTO_POSITION=1, MASTER_USER='repl', MASTER_PASSWORD='123';"
      • mysql -S /data/3309/mysql.sock -e "start slave;"
      • mysql -S /data/3309/mysql.sock -e "show slave status\G"

• shard2

  • 10.0.0.52:3308 <-----> 10.0.0.51:3308

    • db01

      • mysql -S /data/3308/mysql.sock -e "grant replication slave on *.* to repl@'10.0.0.%' identified by '123';"
      • mysql -S /data/3308/mysql.sock -e "grant all on *.* to root@'10.0.0.%' identified by '123' with grant option;"

    • db02

      • mysql -S /data/3308/mysql.sock -e "CHANGE MASTER TO MASTER_HOST='10.0.0.51', MASTER_PORT=3308, MASTER_AUTO_POSITION=1, MASTER_USER='repl', MASTER_PASSWORD='123';"
      • mysql -S /data/3308/mysql.sock -e "start slave;"
      • mysql -S /data/3308/mysql.sock -e "show slave status\G"

    • db01

      • mysql -S /data/3308/mysql.sock -e "CHANGE MASTER TO MASTER_HOST='10.0.0.52', MASTER_PORT=3308, MASTER_AUTO_POSITION=1, MASTER_USER='repl', MASTER_PASSWORD='123';"
      • mysql -S /data/3308/mysql.sock -e "start slave;"
      • mysql -S /data/3308/mysql.sock -e "show slave status\G"

  • 10.0.0.52:3310 -----> 10.0.0.52:3308

    • db02
      • mysql -S /data/3310/mysql.sock -e "CHANGE MASTER TO MASTER_HOST='10.0.0.52', MASTER_PORT=3308, MASTER_AUTO_POSITION=1, MASTER_USER='repl', MASTER_PASSWORD='123';"
      • mysql -S /data/3310/mysql.sock -e "start slave;"
      • mysql -S /data/3310/mysql.sock -e "show slave status\G"

  • 10.0.0.51:3310 -----> 10.0.0.51:3308

    • db01
      • mysql -S /data/3310/mysql.sock -e "CHANGE MASTER TO MASTER_HOST='10.0.0.51', MASTER_PORT=3308, MASTER_AUTO_POSITION=1, MASTER_USER='repl', MASTER_PASSWORD='123';"
      • mysql -S /data/3310/mysql.sock -e "start slave;"
      • mysql -S /data/3310/mysql.sock -e "show slave status\G"

2.10 检查主从状态

mysql -S /data/3307/mysql.sock -e "show slave status\G"|grep Yes
mysql -S /data/3308/mysql.sock -e "show slave status\G"|grep Yes
mysql -S /data/3309/mysql.sock -e "show slave status\G"|grep Yes
mysql -S /data/3310/mysql.sock -e "show slave status\G"|grep Yes

注：如果中间出现错误，在每个节点进行执行以下命令

mysql -S /data/3307/mysql.sock -e "stop slave; reset slave all;"
mysql -S /data/3308/mysql.sock -e "stop slave; reset slave all;"
mysql -S /data/3309/mysql.sock -e "stop slave; reset slave all;"
mysql -S /data/3310/mysql.sock -e "stop slave; reset slave all;"

2.11 MySQL 分布式架构介绍

1. schema 拆分及业务分库
2. 垂直拆分-分库分表
3. 水平拆分-分片

2.12 企业代表产品

• 360 Atlas-Sharding
• Alibaba cobar
• Mycat
• TDDL
• Heisenberg
• Oceanus
• Vitess
• OneProxy
• DRDS

3. 数据库分布式架构方式

3.1 垂直拆分

3.2 水平拆分

• 范围拆分
• 取模
• 枚举
• hash
• 时间

4. MyCAT 应用

4.1 主要配置文件介绍

• rule.xml：分片策略定义
• schema.xml：主配置文件
• server.xml：mycat 服务有关
• log4j2.xml：记录日志有关
• *.txt：分片策略使用的规则

4.2 用户创建及数据库导入

db01:
mysql -S /data/3307/mysql.sock
grant all on *.* to root@'10.0.0.%' identified by '123';
source /root/world.sql

mysql -S /data/3308/mysql.sock
grant all on *.* to root@'10.0.0.%' identified by '123';
source /root/world.sql

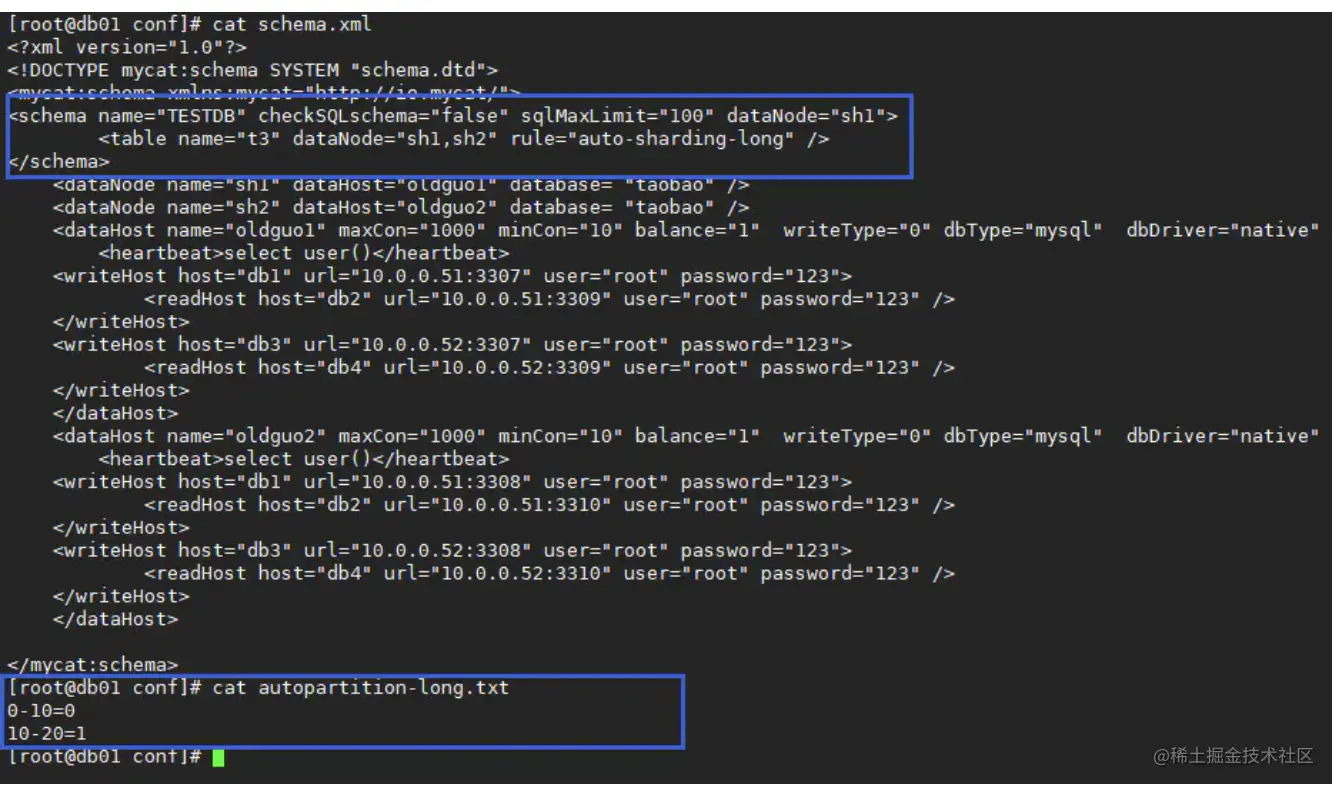

4.3 配置文件介绍

cd /application/mycat/conf
mv schema.xml schema.xml.bak
vim schema.xml

<?xml version="1.0"?>
<!DOCTYPE mycat:schema SYSTEM "schema.dtd">
<mycat:schema xmlns:mycat="http://io.mycat/">
<!-- mycat 逻辑库 -->
<schema name="TESTDB" checkSQLschema="false" sqlMaxLimit="100" dataNode="dn1">
</schema>
    <!-- 数据节点定义 -->
    <dataNode name="dn1" dataHost="localhost1" database= "wordpress" />
    <!-- 后端主机定义 -->
    <dataHost name="localhost1" maxCon="1000" minCon="10" balance="1"  writeType="0" dbType="mysql"  dbDriver="native" switchType="1">
        <heartbeat>select user()</heartbeat>
    <writeHost host="db1" url="10.0.0.51:3307" user="root" password="123">
            <readHost host="db2" url="10.0.0.51:3309" user="root" password="123" />
    </writeHost>
    </dataHost>
</mycat:schema>

4.4 mycat 实现 1 主 1 从读写分离

<?xml version="1.0"?>
<!DOCTYPE mycat:schema SYSTEM "schema.dtd">
<mycat:schema xmlns:mycat="http://io.mycat/">
<!-- mycat 逻辑库 -->
<schema name="TESTDB" checkSQLschema="false" sqlMaxLimit="100" dataNode="dn1">
</schema>
    <!-- 数据节点定义 -->
    <dataNode name="dn1" dataHost="localhost1" database= "wordpress" />
    <!-- 后端主机定义 -->
    <dataHost name="localhost1" maxCon="1000" minCon="10" balance="1"  writeType="0" dbType="mysql"  dbDriver="native" switchType="1">
        <heartbeat>select user()</heartbeat>
    <writeHost host="db1" url="10.0.0.51:3307" user="root" password="123">
            <readHost host="db2" url="10.0.0.51:3309" user="root" password="123" />
    </writeHost>
    </dataHost>
</mycat:schema>

4.5 MyCAT 高可用 + 读写分离

<?xml version="1.0"?>
<!DOCTYPE mycat:schema SYSTEM "schema.dtd">
<mycat:schema xmlns:mycat="http://io.mycat/">
<!-- mycat 逻辑库 -->
<schema name="TESTDB" checkSQLschema="false" sqlMaxLimit="100" dataNode="dn1">
</schema>
    <!-- 数据节点定义 -->
    <dataNode name="dn1" dataHost="localhost1" database= "wordpress" />
    <!-- 后端主机定义 -->
    <dataHost name="localhost1" maxCon="1000" minCon="10" balance="1"  writeType="0" dbType="mysql"  dbDriver="native" switchType="1">
        <heartbeat>select user()</heartbeat>
    <writeHost host="db1" url="10.0.0.51:3307" user="root" password="123">
            <readHost host="db2" url="10.0.0.51:3309" user="root" password="123" />
    </writeHost>
    <writeHost host="db3" url="10.0.0.52:3307" user="root" password="123">
            <readHost host="db4" url="10.0.0.52:3309" user="root" password="123" />
    </writeHost>
    </dataHost>
</mycat:schema>

    <writeHost host="db1" url="10.0.0.51:3307" user="root" password="123">
            <readHost host="db2" url="10.0.0.51:3309" user="root" password="123" />
    </writeHost>
    <writeHost host="db3" url="10.0.0.52:3307" user="root" password="123">
            <readHost host="db4" url="10.0.0.52:3309" user="root" password="123" />

说明：

• 第一个 write host：10.0.0.51:3307：真正的写节点，负责写操作
• 第二个 write host：10.0.0.52:3307：准备写节点，负责读操作，当 10.0.0.51:3307 宕掉之后，会切换为真正的写节点。
• 如果主库宕机，从库不能再继续提供服务。

4.6 配置中属性介绍

balance 属性

负载均衡类型，目前的取值有 3 种：

1. balance = 0；

   1. 不开启读写分离机制，所有读操作都发送到当前可用的 writeHost 上。

2. balance = 1；

   1. 全部的 readHost 与 standby writeHost 参与 select 语句的负载均衡，简单的说，当双主双从模式（M1 -> S1，M2 -> S2，并且 M1 与 M2 互为主备），正常情况下，M2，S1，S2 都参与 select 语句的负载均衡。

3. balance = 2；

   1. 所有读操作都随机的在 writeHost，readHost 上分发

writeType 属性

负载均衡类型，目前的取值有 2 种：

1. writeType = 0；

   1. 所有写操作发送到配置的第一个 writeHost，第一个挂了切到还生存的第二个 writeHost，重新启动后已切换后的为主，切换记录在配置文件中：dnindex.properties。

2. writeType = 1；

   1. 所有写操作都随机的发送到配置的 writeHost，但不推荐使用

switchType 属性

• -1：表示不自动切换
• 1：默认值，自动切换
• 2：基于 MySQL 主从同步的状态决定是否切换，心跳语句为：show slave status;

datahost 其他配置

<dataHost name="localhost1" maxCon="1000" minCon="10" balance="1"  writeType="0" dbType="mysql"  dbDriver="native" switchType="1">

• maxCon="1000"：最大的并发连接数
• minCon="10" ：mycat 在启动之后，会在后端节点上自动开启的连接线程
• tempReadHostAvailable="1"：这个一主一从时（1 个 writehost，1 个 readhost 时），可以开启这个参数，如果 2 个 writehost，2 个 readhost 时 <heartbeat>select user()</heartbeat> 监测心跳

5. MyCAT 高级应用——分布式解决方案

5.1 垂直分表

mv  schema.xml  schema.xml.ha
vim schema.xml

<?xml version="1.0"?>
<!DOCTYPE mycat:schema SYSTEM "schema.dtd">
<mycat:schema xmlns:mycat="http://io.mycat/">
<schema name="TESTDB" checkSQLschema="false" sqlMaxLimit="100" dataNode="sh1">
        <table name="user" dataNode="sh1"/>
        <table name="order_t" dataNode="sh2"/>
</schema>
    <dataNode name="sh1" dataHost="oldguo1" database= "taobao" />
    <dataNode name="sh2" dataHost="oldguo2" database= "taobao" />
    <dataHost name="oldguo1" maxCon="1000" minCon="10" balance="1"  writeType="0" dbType="mysql"  dbDriver="native" switchType="1">
        <heartbeat>select user()</heartbeat>
    <writeHost host="db1" url="10.0.0.51:3307" user="root" password="123">
            <readHost host="db2" url="10.0.0.51:3309" user="root" password="123" />
    </writeHost>
    <writeHost host="db3" url="10.0.0.52:3307" user="root" password="123">
            <readHost host="db4" url="10.0.0.52:3309" user="root" password="123" />
    </writeHost>
    </dataHost>
    <dataHost name="oldguo2" maxCon="1000" minCon="10" balance="1"  writeType="0" dbType="mysql"  dbDriver="native" switchType="1">
        <heartbeat>select user()</heartbeat>
    <writeHost host="db1" url="10.0.0.51:3308" user="root" password="123">
            <readHost host="db2" url="10.0.0.51:3310" user="root" password="123" />
    </writeHost>
    <writeHost host="db3" url="10.0.0.52:3308" user="root" password="123">
            <readHost host="db4" url="10.0.0.52:3310" user="root" password="123" />
    </writeHost>
    </dataHost>
</mycat:schema>

创建测试库和表：

[root@db01 conf]# mysql -S /data/3307/mysql.sock -e "create database taobao charset utf8;"
[root@db01 conf]# mysql -S /data/3308/mysql.sock -e "create database taobao charset utf8;"
[root@db01 conf]# mysql -S /data/3307/mysql.sock -e "use taobao;create table user(id int,name varchar(20))";
[root@db01 conf]# mysql -S /data/3308/mysql.sock -e "use taobao;create table order_t(id int,name varchar(20))"

重启 mycat：

mycat restart

测试功能：

mysql> insert into user(id, name) values(1,'a'),(2,'b');

5.2 分片（水平拆分）

• 分片：对于一个大表，比如说 t3 表，进行拆分

  1. 行数非常多，800W
  2. 访问非常频繁

• 分片的目的是：

  1. 将大数据量进行分布存储
  2. 提供均衡的访问路由

• 分片策略：

  • 范围 range 800w 1-400w 400w01-800w
  • 取模 mod 取余数
  • 枚举
  • 哈希 hash
  • 时间 流水

• 优点

  • 优化关联查询
  • 全局表
  • ER 分片

5.2.1 范围分片

比如说 t3 表：

1. 行数非常多，2000w（1-1000w:sh1，1000w01-2000w:sh2）
2. 访问非常频繁，用户访问较离散

mv schema.xml schema.xml.1
vim schema.xml

<schema name="TESTDB" checkSQLschema="false" sqlMaxLimit="100" dataNode="sh1">
        <table name="t3" dataNode="sh1,sh2" rule="auto-sharding-long" />
</schema>
    <dataNode name="sh1" dataHost="oldguo1" database= "taobao" />
    <dataNode name="sh2" dataHost="oldguo2" database= "taobao" />

vim rule.xml
<tableRule name="auto-sharding-long">
                <rule>
                        <columns>id</columns>
                        <algorithm>rang-long</algorithm>
                </rule>
<function name="rang-long"
    class="io.mycat.route.function.AutoPartitionByLong">
    <property name="mapFile">autopartition-long.txt</property>
</function>

vim autopartition-long.txt
0-10=0  ------> 大于 0 小于等于 10 存在 0 分片
10-20=1 ------> 大于 10 小于等于 20 存在 1 分片

创建测试表：

mysql -S /data/3307/mysql.sock -e "use taobao;create table t3 (id int not null primary key auto_increment,name varchar(20) not null);"


mysql -S /data/3308/mysql.sock  -e "use taobao;create table t3 (id int not null primary key auto_increment,name varchar(20) not null);"

测试： 重启mycat

mycat restart

mysql -uroot -p123456 -h 127.0.0.1 -P 8066
insert into t3(id,name) values(1,'a');
insert into t3(id,name) values(2,'b');
insert into t3(id,name) values(3,'c');
insert into t3(id,name) values(4,'d');
insert into t3(id,name) values(11,'aa');
insert into t3(id,name) values(12,'bb');
insert into t3(id,name) values(13,'cc');
insert into t3(id,name) values(14,'dd');

5.2.2 取模分片

取模分片方式：分片键（一个列）与节点数量进行取余，得到余数，将数据写入对应节点

vim schema.xml
<table name="t4" dataNode="sh1,sh2" rule="mod-long" />
vim rule.xml
<property name="count">2</property>

• 测试环境准备

  • 创建测试表：

    • mysql -S /data/3307/mysql.sock -e "use taobao;create table t4 (id int not null primary key auto_increment,name varchar(20) not null);"
    • mysql -S /data/3308/mysql.sock -e "use taobao;create table t4 (id int not null primary key auto_increment,name varchar(20) not null);"

  • 重启 mycat

    • mycat restart

• 测试：

  • mysql -uroot -p123456 -h10.0.0.51 -P8066
  • use TESTDB
  • insert into t4(id,name) values(1,'a');
  • insert into t4(id,name) values(2,'b');
  • insert into t4(id,name) values(3,'c');
  • insert into t4(id,name) values(4,'d');

• 分别登录后端节点查询数据

  • mysql -S /data/3307/mysql.sock

  • use taobao

  • select * from t4;

  • mysql -S /data/3308/mysql.sock

  • use taobao

  • select * from t4;

5.2.3 枚举分片

t5 表

id name telnum
1   bj   1212
2   sh   22222
3   bj   3333
4   sh   44444
5   bj   5555

枚举分片使用 sharding-by-intfile 策略。

vim schema.xml
<table name="t5" dataNode="sh1,sh2" rule="sharding-by-intfile" />

vim rule.xml
<tableRule name="sharding-by-intfile">
<rule> <columns>name</columns>
<algorithm>hash-int</algorithm>
</rule>
</tableRule>

<function name="hash-int" class="org.opencloudb.route.function.PartitionByFileMap">
<property name="mapFile">partition-hash-int.txt</property>
  <!-- 支持字符串枚举 -->
  <property name="type">1</property>
                <property name="defaultNode">0</property>
</function>

partition-hash-int.txt 配置：

“这是我参与8月更文挑战的第13天，活动详情查看：8月更文挑战”

bj=0
sh=1
DEFAULT_NODE=1

columns 标识将要分片的表字段，algorithm 分片函数， 其中分片函数配置中，mapFile标识配置文件名称

• 准备测试环境

  • mysql -S /data/3307/mysql.sock -e "use taobao;create table t5 (id int not null primary key auto_increment,name varchar(20) not null);"
  • mysql -S /data/3308/mysql.sock -e "use taobao;create table t5 (id int not null primary key auto_increment,name varchar(20) not null);"

• 重启 MyCAT

  • mycat restart
  • mysql -uroot -p123456 -h10.0.0.51 -P8066
  • use TESTDB
  • insert into t5(id,name) values(1,'bj');
  • insert into t5(id,name) values(2,'sh');
  • insert into t5(id,name) values(3,'bj');
  • insert into t5(id,name) values(4,'sh');
  • insert into t5(id,name) values(5,'tj');
