OpenLayers - Source简介 （四）

这是我参与 8 月更文挑战的第 14 天，活动详情查看：8 月更文挑战

Source是什么

• 数据来源和格式。简单理解就是在使用layers(图层)时，不同的图层需要传入不同的数据类型，才能渲染地图。它们需要的数据格式都是通过Source定义好的，我们只需要把现有的数据，按照规定传入数据源中，就不需要关心其他操作。

Source的一些数据类型

• ol.source.BingMaps Bing 地图图块数据的图层源。
• ol.source.CartoDB CartoDB Maps API 的图层源。
• ol.source.Cluster 聚簇矢量数据。
• ol.source.Vector 提供矢量图层数据。
• ol.source.Image 提供单一图片数据的类型。
• ol.source.ImageCanvas 数据来源是一个 canvas 元素，其中的数据是图片。
• ol.source.ImageMapGuide Mapguide 服务器提供的图片地图数据。
• ol.source.ImageStatic 提供单一的静态图片地图。
• ol.source.ImageVector数据来源是一个 canvas 元素，但是其中的数据是矢量来源。
• ol.source.ImageWMS WMS 服务提供的单一的图片数据。
• ol.source.MapQuest MapQuest 提供的切片数据。
• ol.source.Stamen Stamen 提供的地图切片数据。
• ol.source.Tile 提供被切分为网格切片的图片数据。
• ol.source.TileVector 被切分为网格的矢量数据。
• ol.source.TileDebug 并不从服务器获取数据。
• ol.source.TileImage 提供切分成切片的图片数据。
• ol.source.TileUTFGrid TileJSON 格式 的 UTFGrid 交互数据。
• ol.source.TileJSON TileJSON 格式的切片数据。
• ol.source.TileArcGISRest ArcGIS Rest 服务提供的切片数据。
• ol.source.WMTS WMTS 服务提供的切片数据。
• ol.source.Zoomify Zoomify 格式的切片数据。
• ol.source.OSM OpenStreetMap 提供的切片数据。
• ol.source.XYZ 具有在 URL 模板中定义的一组 XYZ 格式的 URL 的切片数据的图层源。

通过Layer使用Source

ol.source.XYZ 切片数据源

• 在ol.layer.Tile图层中使用。

var layerTile = new ol.layer.Tile({
      source: new ol.source.XYZ({
        url: 'https://webrd01.is.autonavi.com/appmaptile?lang=zh_cn&size=1&scale=1&style=8&x={x}&y={y}&z={z}'
      })
    })

• 通过url来获取高德地图的切片数据。

ol.source.Vector 矢量图层的数据来源

• 常用属性

1. attribution 地图右下角的提示信息，传入字符串。
2. features 地理要素。传入ol.Feature对象。
3. url 要素数据的地址。
4. format url属性设置后，设置url返回的要素格式。传入ol.format下的格式。

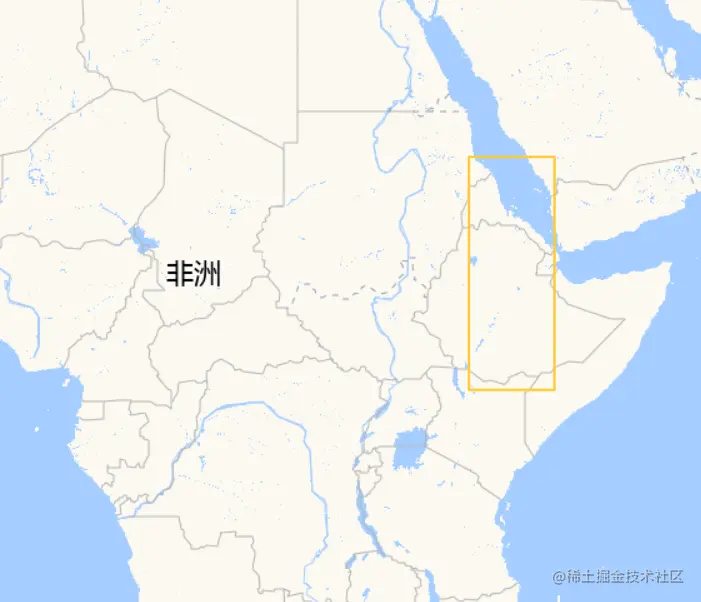

• 使用features加载数据。

var polygon = new ol.geom.Polygon([
      [
        [37, 19],
        [43, 19],
        [43, 3],
        [37, 3],
        [37, 19]
      ]
    ])
    polygon.applyTransform(ol.proj.getTransform('EPSG:4326', 'EPSG:3857'))
    // 多边形要素
    var polygonFeature = new ol.Feature(polygon)
    // 矢量图层
    var source = new ol.source.Vector({ features: [polygonFeature] })

    var vectorLayer = new ol.layer.Vector({
      source: source,
      style: new ol.style.Style({
        stroke: new ol.style.Stroke({
          //线样式
          color: '#ffcc33',
          width: 2
        })
      })
    })
    map.addLayer(vectorLayer)

• 除了使用函数创建要素数据，也可是使用GeoJSON格式数据。

    // GeoJSON 格式数据
    const geojsonObject = {
      type: 'FeatureCollection',
      crs: {
        type: 'name',
        properties: {
          name: 'EPSG:3857'
        }
      },
      features: [
        {
          type: 'Feature',
          geometry: {
            type: 'Polygon',
            coordinates: [
              [
                [-5e6, 6e6],
                [-5e6, 8e6],
                [-3e6, 8e6],
                [-3e6, 6e6],
                [-5e6, 6e6]
              ]
            ]
          }
        },
        {
          type: 'Feature',
          geometry: {
            type: 'Polygon',
            coordinates: [
              [
                [-2e6, 6e6],
                [-2e6, 8e6],
                [0, 8e6],
                [0, 6e6],
                [-2e6, 6e6]
              ]
            ]
          }
        },
        {
          type: 'Feature',
          geometry: {
            type: 'Polygon',
            coordinates: [
              [
                [1e6, 6e6],
                [1e6, 8e6],
                [3e6, 8e6],
                [3e6, 6e6],
                [1e6, 6e6]
              ]
            ]
          }
        },
        {
          type: 'Feature',
          geometry: {
            type: 'Polygon',
            coordinates: [
              [
                [-2e6, -1e6],
                [-1e6, 1e6],
                [0, -1e6],
                [-2e6, -1e6]
              ]
            ]
          }
        }
      ]
    }
    // 矢量图层
    var source = new ol.source.Vector({ features: new ol.format.GeoJSON().readFeatures(geojsonObject) })
    var vectorLayer = new ol.layer.Vector({
      source: source,
      style: new ol.style.Style({
        stroke: new ol.style.Stroke({
          //线样式
          color: '#ffcc33',
          width: 2
        })
      })
    })
    map.addLayer(vectorLayer)

1. GeoJSON 是一种用于编码各种地理数据结构的格式。也是我们最常用的数据格式。
2. 一般使用url获取的也是这种格式。

• 因为Source的数据类型很多，每种都有自己的参数，事件等。就不一一介绍了，后面使用不同图层时会做讲解。
• 需要记住 source 是 layer 中必须的选项，定义着地图数据的来源。而且source是支持多种数格式。
