底层原理-23-GCD分析（下）

这是我参与8月更文挑战的第6天，活动详情查看：8月更文挑战
上一篇我们了解了GCD的队列和函数，这一篇我们主要探讨下日常的使用场景及其原理。GCD在我们日常多线程开发应该是最常用的形式，通常使用的有GCD单例，栅栏函数，信号量，定时器等，接下来一一分析。

1. GCD单例

1.1 单例的写法

单利通常有2种写法，第一种：

static Network *_network;

+(instancetype)share

{

    if (!_network) {

        _network = [[Network alloc]init];

    }

    return _network;

}

这样写会在多线程情况下导致重复创建，不安全。通常会添加一个同步锁

+(instancetype)share

{

    @synchronized (self) {

        if (!_network) {

            _network = [[Network alloc]init];

        }

    }

    return _network;

}

继续优化下，防止每次读取造成卡顿,外面在加一层判断。

+(instancetype)share

{

   if (!_network) {

        @synchronized (self) {

            if (!_network) {

                _network = [[Network alloc]init];

            }

        }

    }

    return _network;

}

第二种：看下GCD单例写法

static Network *_network;

+(instancetype)shareInstance
{
    static dispatch_once_t onceToken;

    dispatch_once(&onceToken, ^{

        _network = [[Network alloc]init];

    });


    return _network;

}

1.2 dispatch_once原理

那么dispatch_once的底层怎么实现的？

void

dispatch_once(dispatch_once_t *val, dispatch_block_t block)

{

dispatch_once_f(val, block, _dispatch_Block_invoke(block));

}

查看dispatch_once_f

void

dispatch_once_f(dispatch_once_t *val, void *ctxt, dispatch_function_t func)

{

dispatch_once_gate_t l = (dispatch_once_gate_t)val;

#if !DISPATCH_ONCE_INLINE_FASTPATH || DISPATCH_ONCE_USE_QUIESCENT_COUNTER

uintptr_t v = os_atomic_load(&l->dgo_once, acquire);

if (likely(v == DLOCK_ONCE_DONE)) {

return;

}

#if DISPATCH_ONCE_USE_QUIESCENT_COUNTER

if (likely(DISPATCH_ONCE_IS_GEN(v))) {

return _dispatch_once_mark_done_if_quiesced(l, v);

}

#endif

#endif

if (_dispatch_once_gate_tryenter(l)) {

return _dispatch_once_callout(l, ctxt, func);

}

return _dispatch_once_wait(l);

}

先判断os_atomic_load的值是否为DLOCK_ONCE_DONE(执行过）则直接返回，否则进入_dispatch_once_gate_tryenter。任务执行过但是加锁失败DISPATCH_ONCE_IS_GEN(v)，进入_dispatch_once_mark_done_if_quiesced把标识符v 设置DLOCK_ONCE_DONE。

继续查看没有执行过任务：_dispatch_once_gate_tryenter：

static inline bool

_dispatch_once_gate_tryenter(dispatch_once_gate_t l)

{

return os_atomic_cmpxchg(&l->dgo_once, DLOCK_ONCE_UNLOCKED,

(uintptr_t)_dispatch_lock_value_for_self(), relaxed);

}

判断对象是否储存过，os_atomic_cmpxchg方法进行对比，如果比较没有问题，则进行加锁，即任务的标识符置为DLOCK_ONCE_UNLOCKED。

static void

_dispatch_once_callout(dispatch_once_gate_t l, void *ctxt,

dispatch_function_t func)

{

_dispatch_client_callout(ctxt, func);

_dispatch_once_gate_broadcast(l);

}

没有储存过进行_dispatch_once_callout回调操作,执行过_dispatch_client_callout回调后，进行_dispatch_once_gate_broadcast广播。

static inline void

_dispatch_once_gate_broadcast(dispatch_once_gate_t l)

{

dispatch_lock value_self = _dispatch_lock_value_for_self();

uintptr_t v;

#if DISPATCH_ONCE_USE_QUIESCENT_COUNTER

v = _dispatch_once_mark_quiescing(l);

#else

v = _dispatch_once_mark_done(l);//标记

#endif

if (likely((dispatch_lock)v == value_self)) return;

_dispatch_gate_broadcast_slow(&l->dgo_gate, (dispatch_lock)v);//通知

}

_dispatch_once_mark_done任务标识符标记为DLOCK_ONCE_DONE，如果此时有任务正在执行，再次进来一个任务，则通过_dispatch_once_wait函数让任务进入无限次等待。

1.3 单例总结

1. 首先通过静态变量onceTokend包装dispatch_once_gate_t类型l，通过os_atomic_load读取底层原子封装v，判断v的状态，即任务执行状态如果是DLOCK_ONCE_DONE表明任务已经执行过了，直接return不执行block。
2. 任务的执行状态没有执行的话，进行加锁处理，即任务的标识符置为DLOCK_ONCE_UNLOCKED。执行_dispatch_once_callout回调任务，执行完成结束，任务标识设置为DLOCK_ONCE_DONE，广播通知_dispatch_once_gate_broadcast。

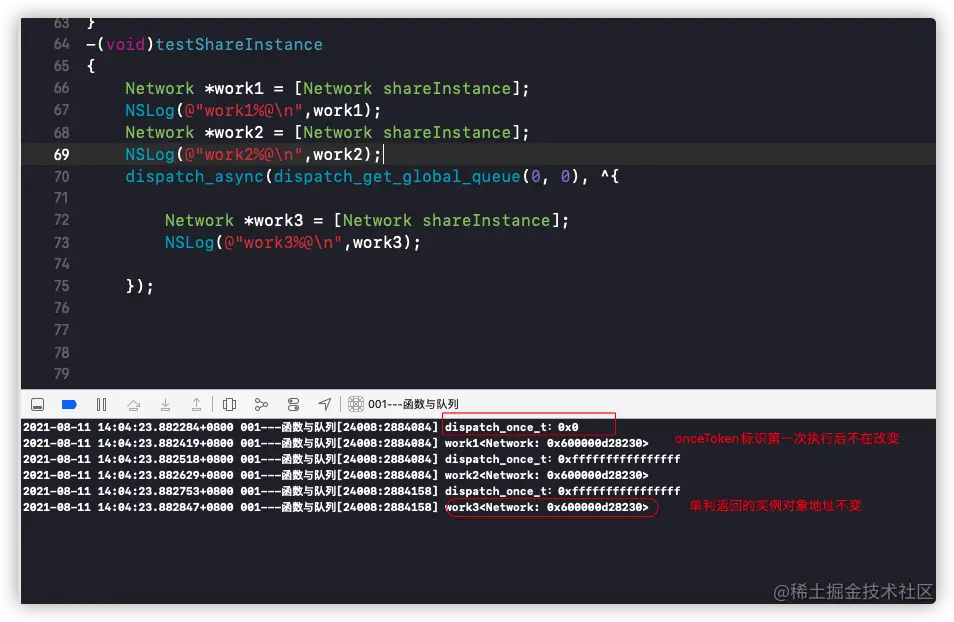

3. 有任务正在执行，再次进来一个任务，由于真正执行的任务加锁了，进入等待_dispatch_once_wait。 验证下： oncetoken第一次执行后，任务标识设置为DLOCK_ONCE_DONE后面不在改变，单例化后返回的实例对象也是不变。

2. 栅栏函数

2.1 使用

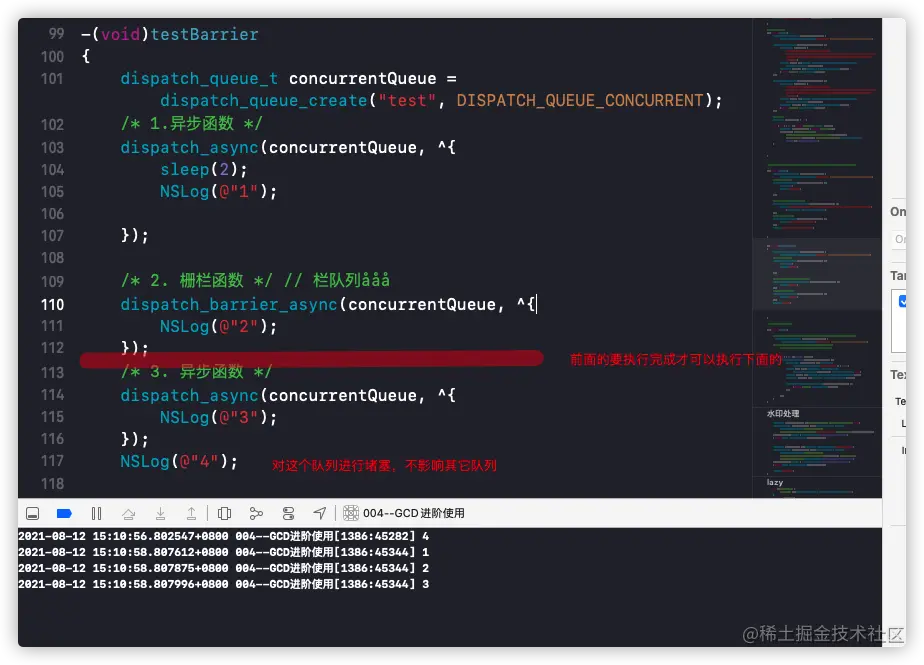

GCD栅栏函数分为dispatch_barrier_async：前面的任务完成才会走到这里，dispatch_barrier_sync：作用相当，但是会堵塞，影响后面的任务执行。

• 异步栅栏：作用于当前的并发队列，不影响后面队列的任务执行。当前并发队列在栅栏函数处的前面必须完成后才可以进行下面任务。
• 同步栅栏：会堵塞线程，同步栅栏前面的完成了才可以进行下面的按正常的异步并发执行。

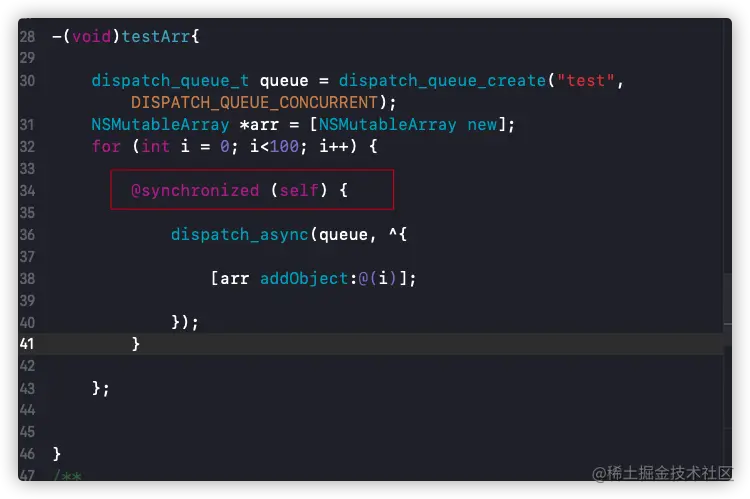

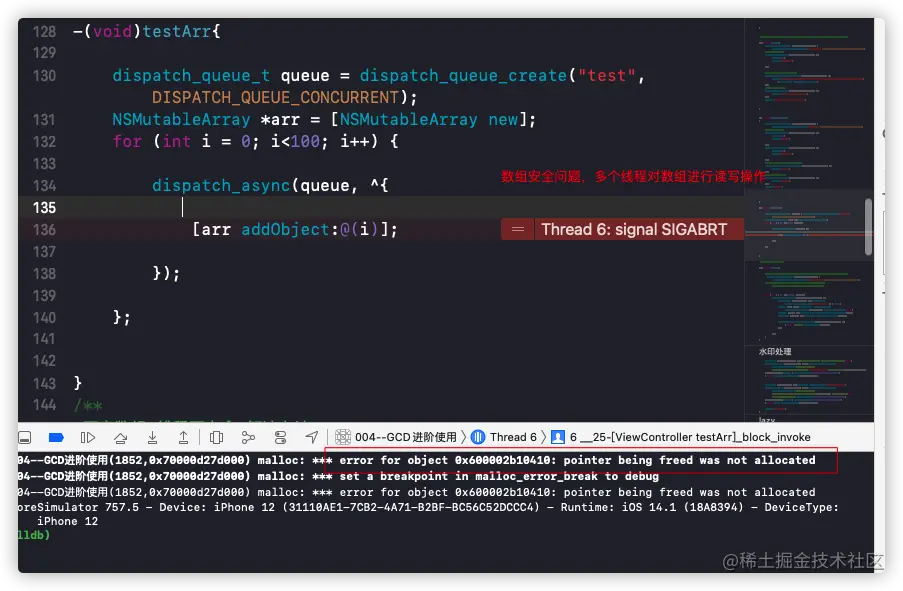

• 我们看下数组线程安全问题

在多线程中都对数组进行操作，我们知道赋值过程中会对旧值release新值retain。之前setter方法底层实现有过探讨。这个时候因为异步操作，多个线程不断的对数组进行release和retain，如果同一时间2次release就自动销毁了，所以报这个错。

添加异步栅栏函数，相当于添加了一个锁，同一时间只有一个线程对数组操作，起到了同步锁的作用

2.2 原理分析

2.2.1 异步栅栏函数

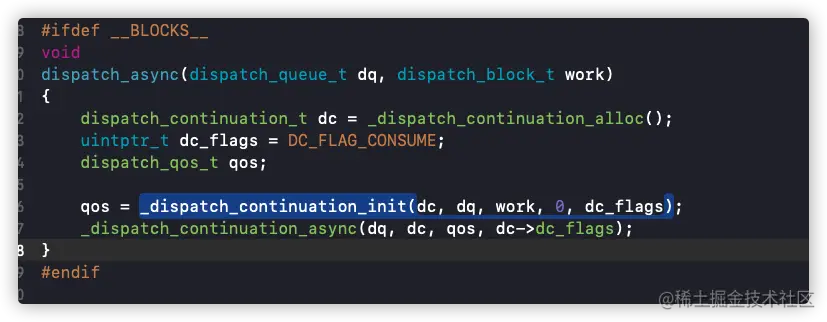

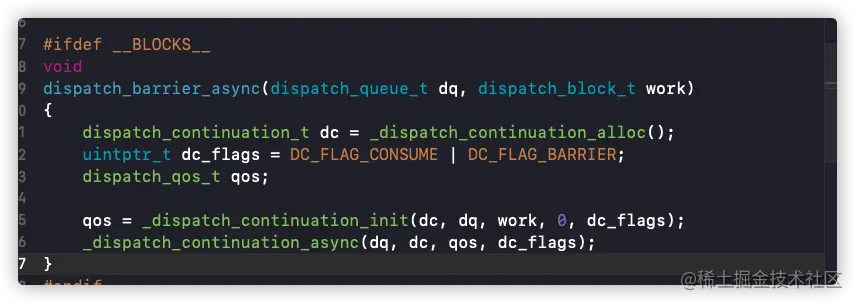

异步函数： 异步栅栏函数： 只有flag不同具体流程可以可以参考之前的异步函数。

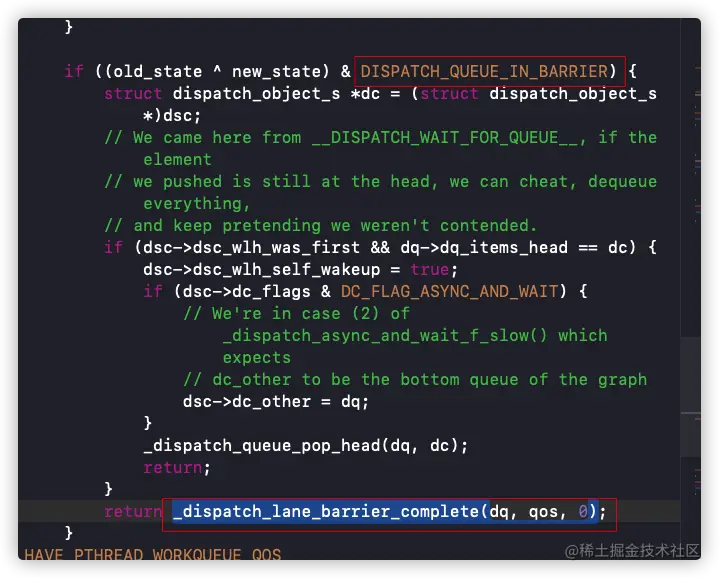

当前队列中还有其它任务进行dx_wakeup操作，之后进行当前栅栏函数回调_dispatch_lane_barrier_complete。

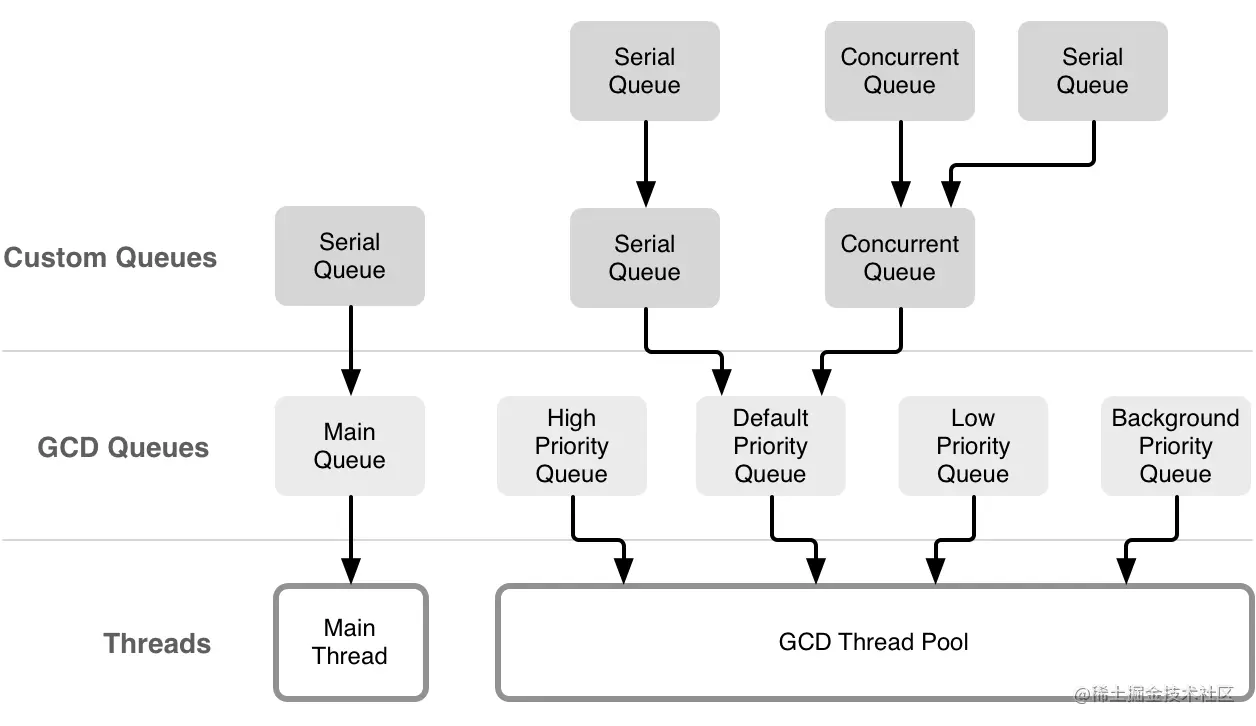

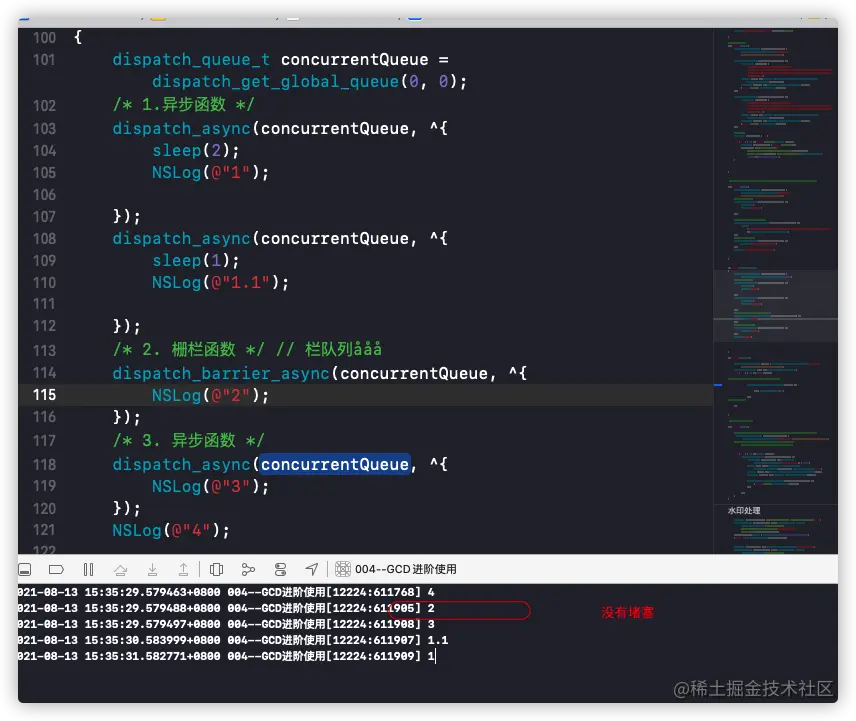

• 我们把自定义队列换成全局队列，没有堵住按正常的异步函数执行。 看下官方描述

全局队列系统也会使用，或者在别的地方也会使用。如果对全局队列生效的话，就会堵塞其它的全局队列中的线程。

2.2.2 同步栅栏函数

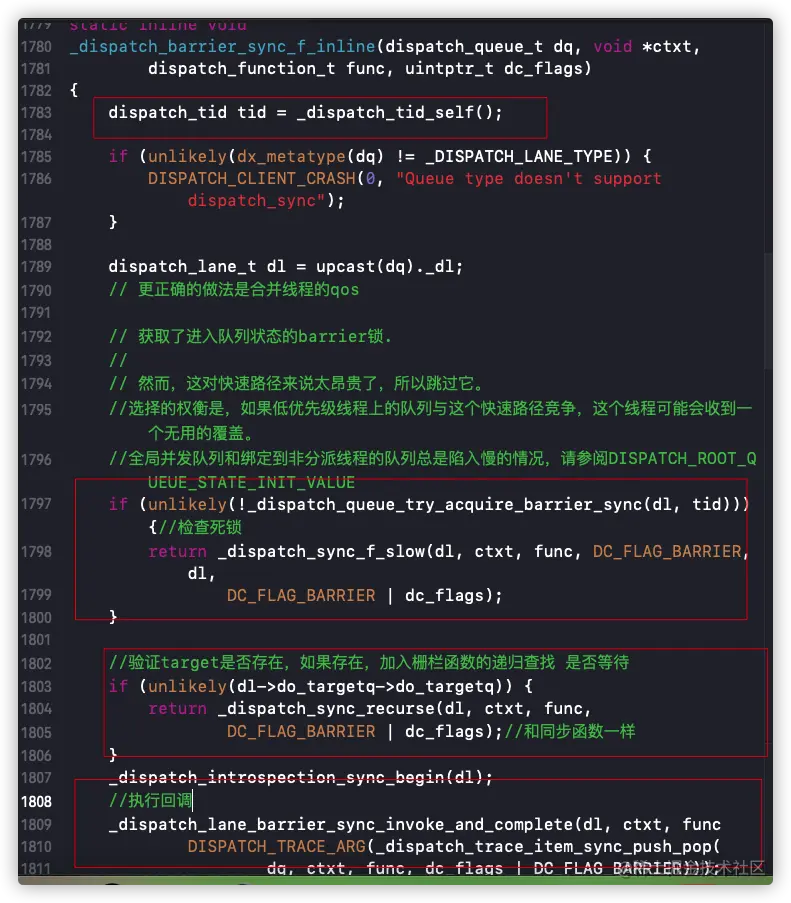

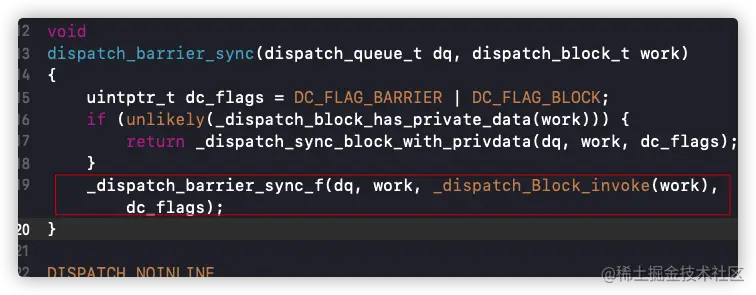

继续_dispatch_barrier_sync_f->_dispatch_barrier_sync_f_inline

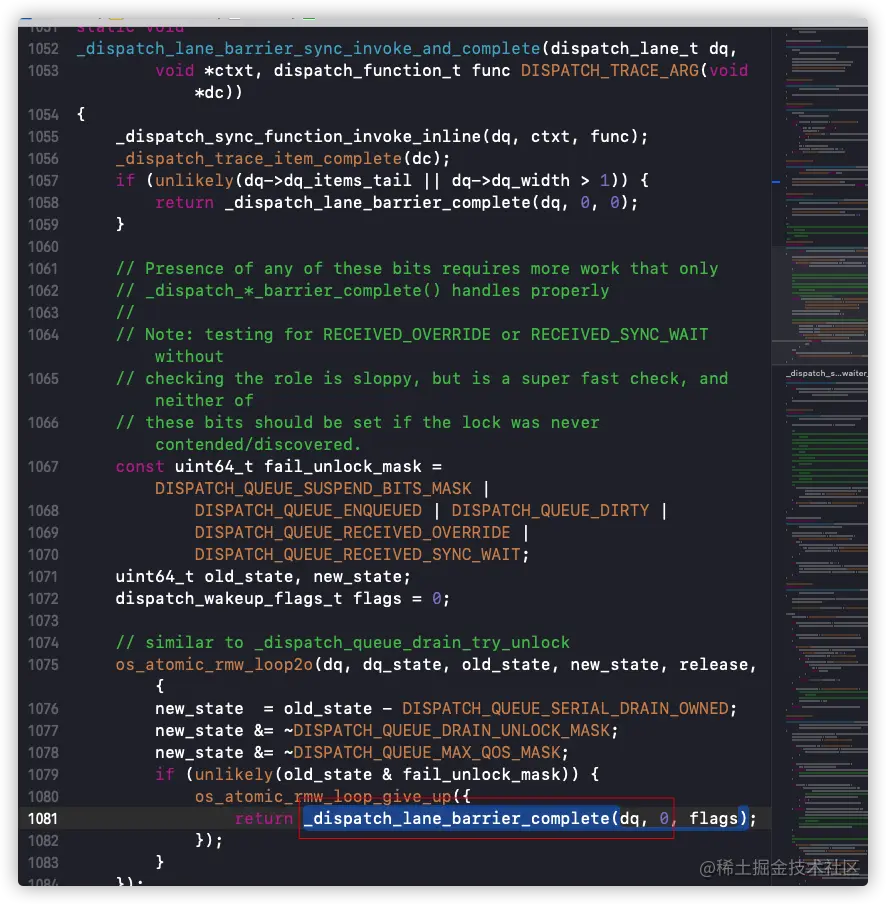

流程和同步函数类似。获取线程id，检查死锁情况，执行回调。 查看：_dispatch_lane_barrier_sync_invoke_and_complete

3.信号量使用

dispatch_semaphore 型号量是线程同步操作的常用操作
dispatch_semaphore_t：信号量类型。
dispatch_semaphore_create：创建信号量。
dispatch_semaphore_wait：发送一个等待信号，信号量-1，当信号量为0的时候堵塞线程，大于0执行线程。
dispatch_semaphore_signal：发送唤醒信号，信号量+1。
我们日常开发中经常遇到一些请求是有顺序的，或者依赖关系的。但是异步请求是不确定请求顺序的，这时候我们使用dispatch_semaphore就可以解决。

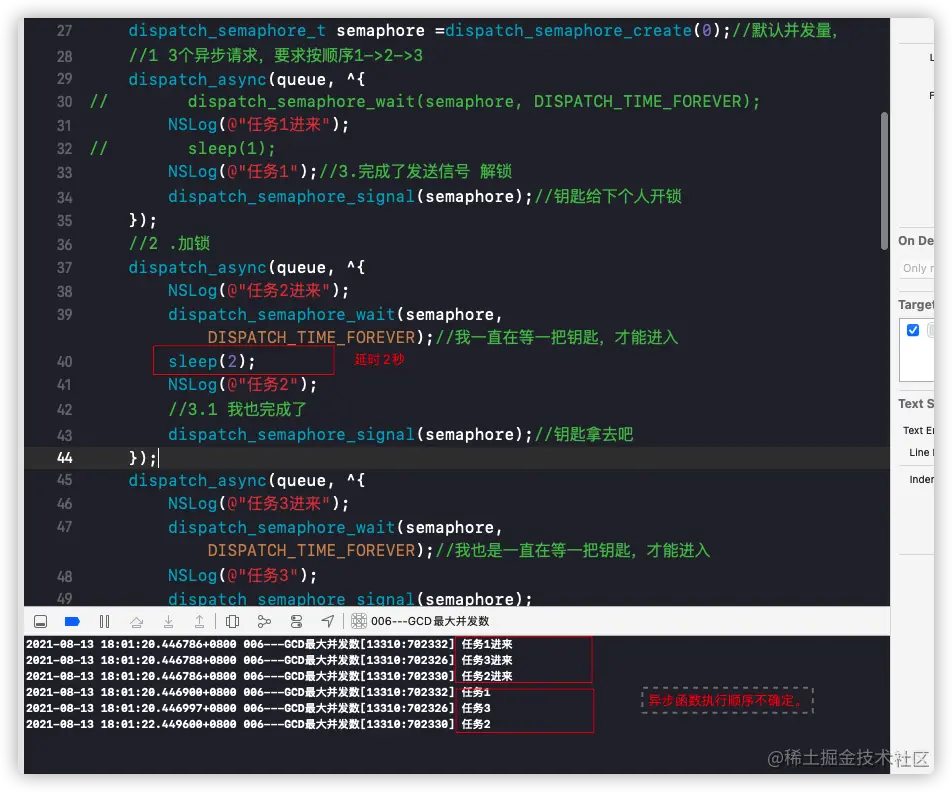

3.1 dispatch_semaphore的使用

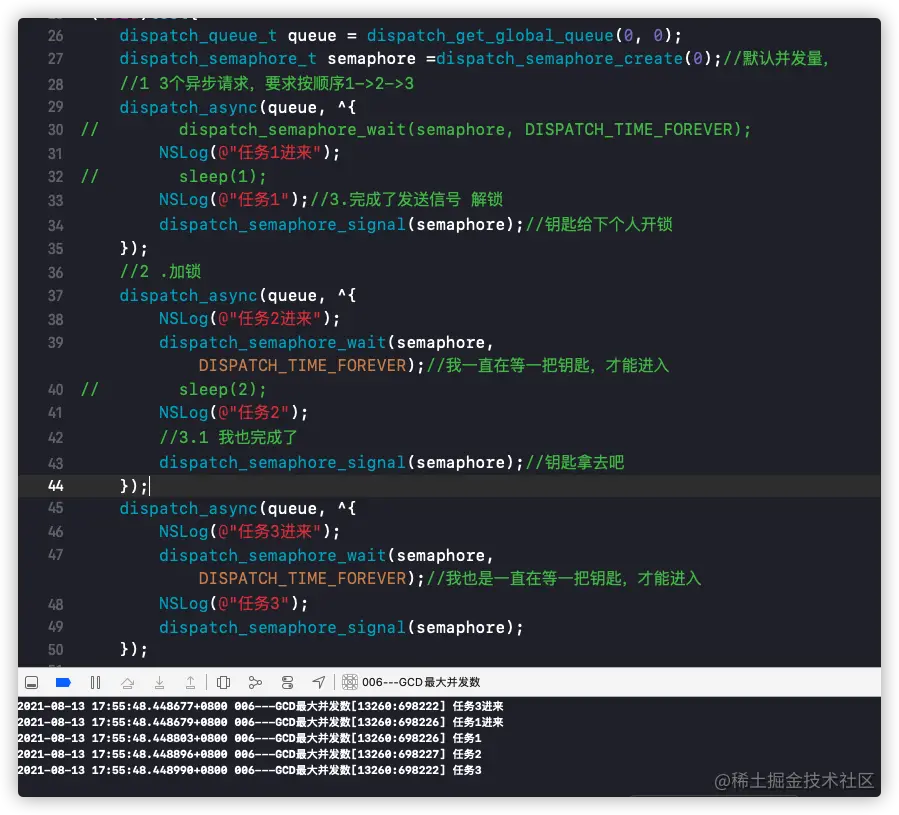

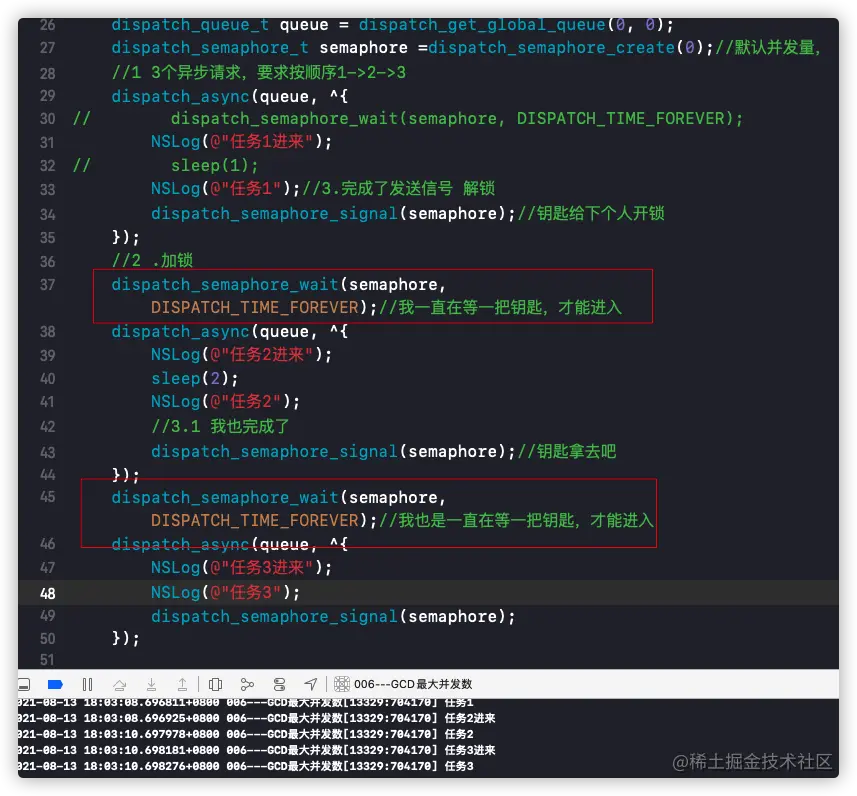

每次只会执行一个线程的回调，我们可以把semaphore当钥匙，添加了dispatch_semaphore_wait就相当于一扇门。一开始我们默认0个钥匙可以执行的。任务2添加了一道门，任务3也是。任务1执行完把钥匙传下去，有肯能传到2也可能传到3，因为是异步函数。

想要实现同步也很简单dispatch_semaphore_wait放到GCD外部就可以了，相当于同步函数。

3.2 dispatch_semaphore底层分析

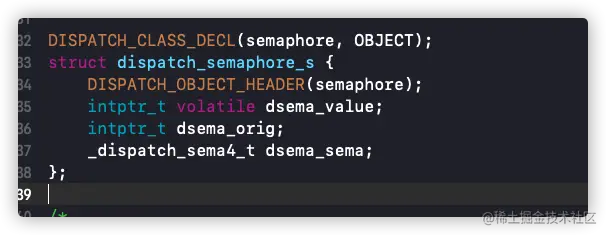

dispatch_semaphore_t本质是dispatch_semaphore_s其中dsema_value代表当前信号量，dsema_orig表示初始信号量。

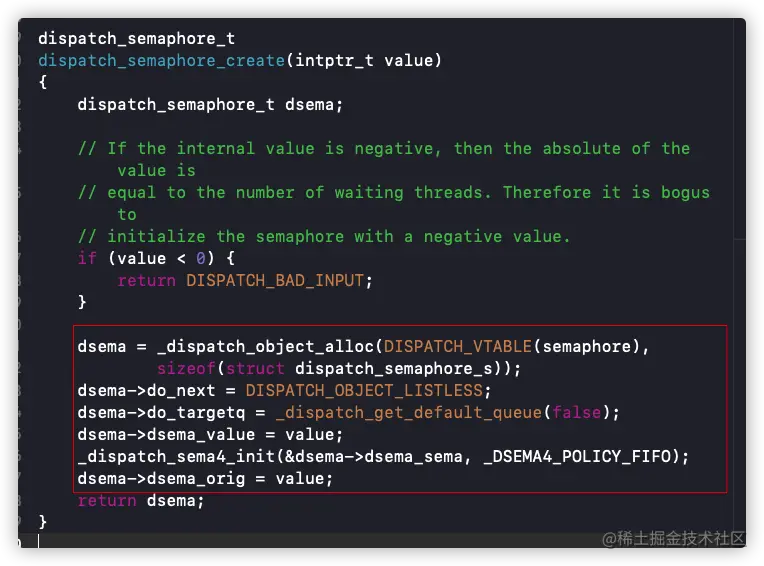

• 查看dispatch_semaphore_create： 主要初始化一个DISPATCH_VTABLE的对象，并把型号量值塞进去， 指定了目标队列，这是一个优先级为DISPATCH_QUEUE_PRIORITY_DEFAULT的非过载队列

#define _dispatch_get_default_queue(overcommit) \

_dispatch_root_queues[DISPATCH_ROOT_QUEUE_IDX_DEFAULT_QOS + \

!!(overcommit)]._as_dq

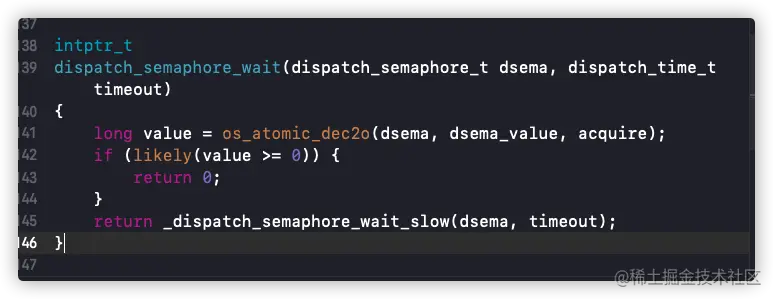

• 继续看dispatch_semaphore_wait

os_atomic_dec2o对信号量做-1操作，之后信号量大于等于0，就继续执行执行，不需要做操作；不满足的话执行_dispatch_semaphore_wait_slow

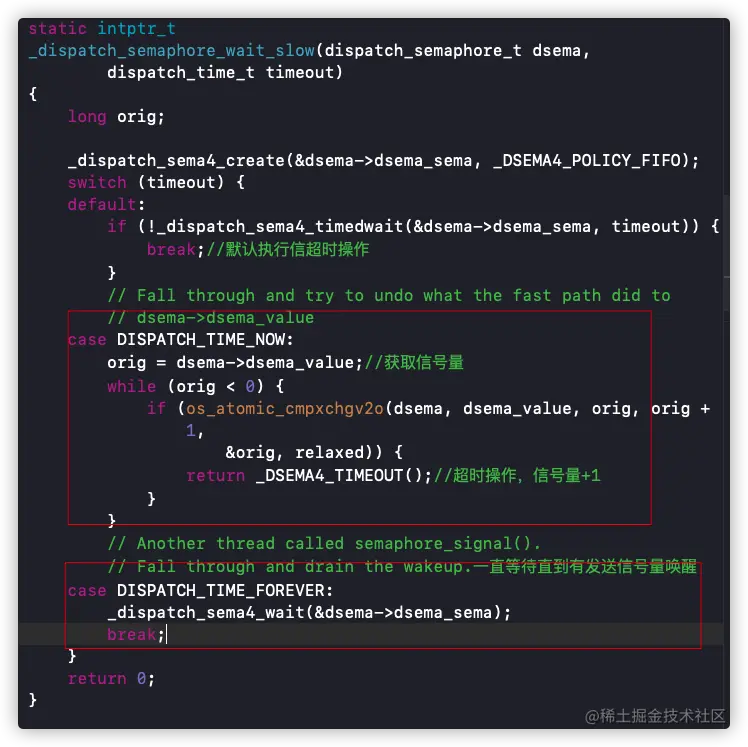

等待操作主要分为2种。1:dispatch_time_t的类型是DISPATCH_TIME_NOW则获取当前信号量小于0的话，返回超时信号并把信号量+1；2：dispatch_time_t的类型是DISPATCH_TIME_FOREVER，则一直等待调用_dispatch_sema4_wait

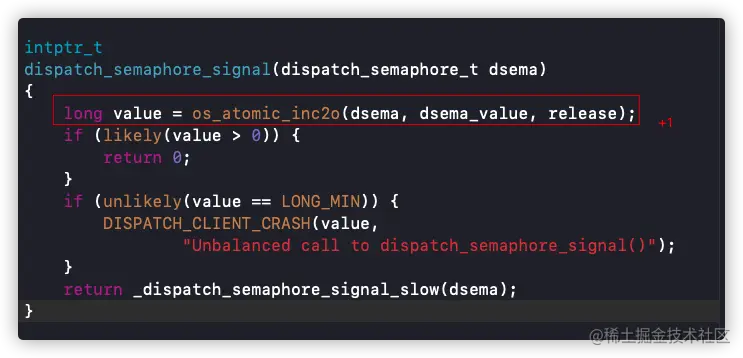

• 查看dispatch_semaphore_signal

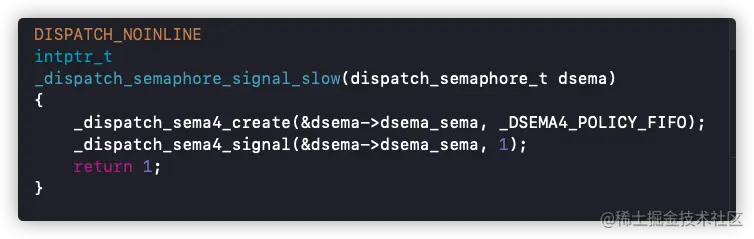

信号量+1，信号量大于0什么也不做，继续执行。否则执行_dispatch_semaphore_signal_slow

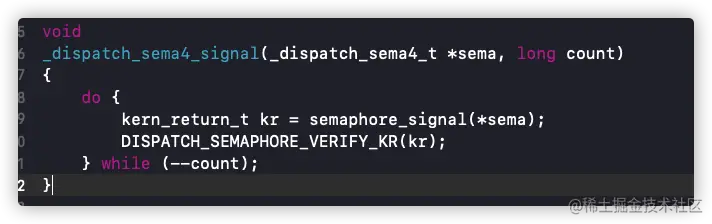

进行唤醒线程操作，如果唤醒线程则返回非0，否则返回0继续查看_dispatch_sema4_signal

3.3 信号量总结

使用信号量可以让我们优雅的控制一些异步操作的前后顺序。比如我们请求大量的图片，请求完成后做操作。1：我们可以使用串行队列中执行

4. 调度组

dispatch_group常常用来同步多个任务（注意和dispatch_barrier_sync不同的是它可以是多个队列的同步），所以其实上面先分析dispatch_semaphore也是这个原因，它本身是依靠信号量来完成的同步管理。典型的用法如下

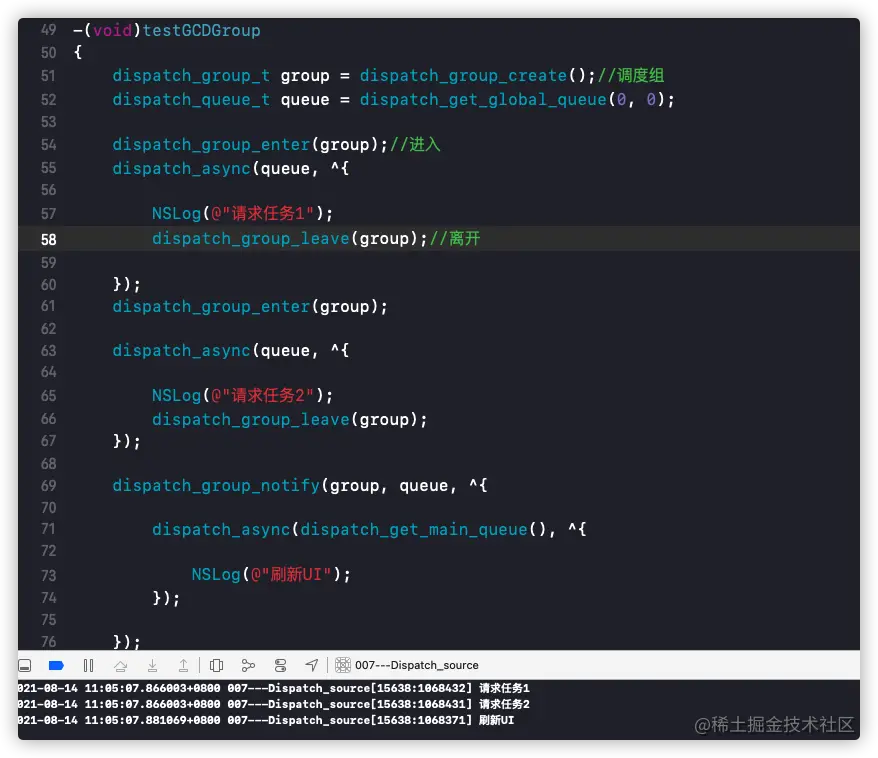

enter-leave： dispatch_async：

4.1 使用分析

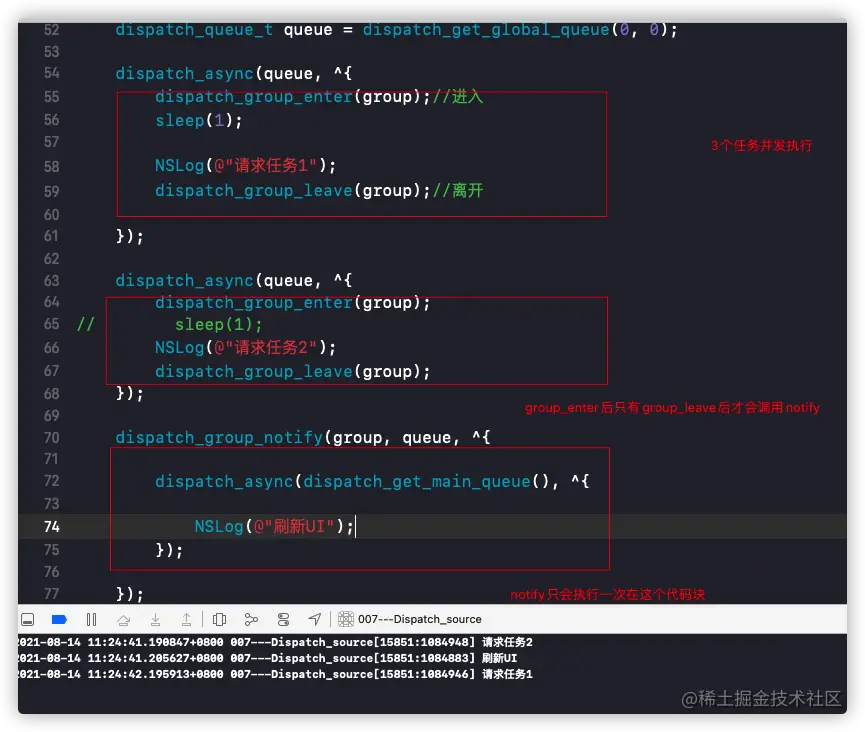

在enter-leave例子中，我们把enter和leave放入异步函数中就没有了同步的效果。

如上图所示3个异步函数执行从上到下，异步的导致执行顺序不是一定的。此时对于group的信号量是0是平衡的，所以会直接执行。

值得注意的是注意enter和levae的搭配

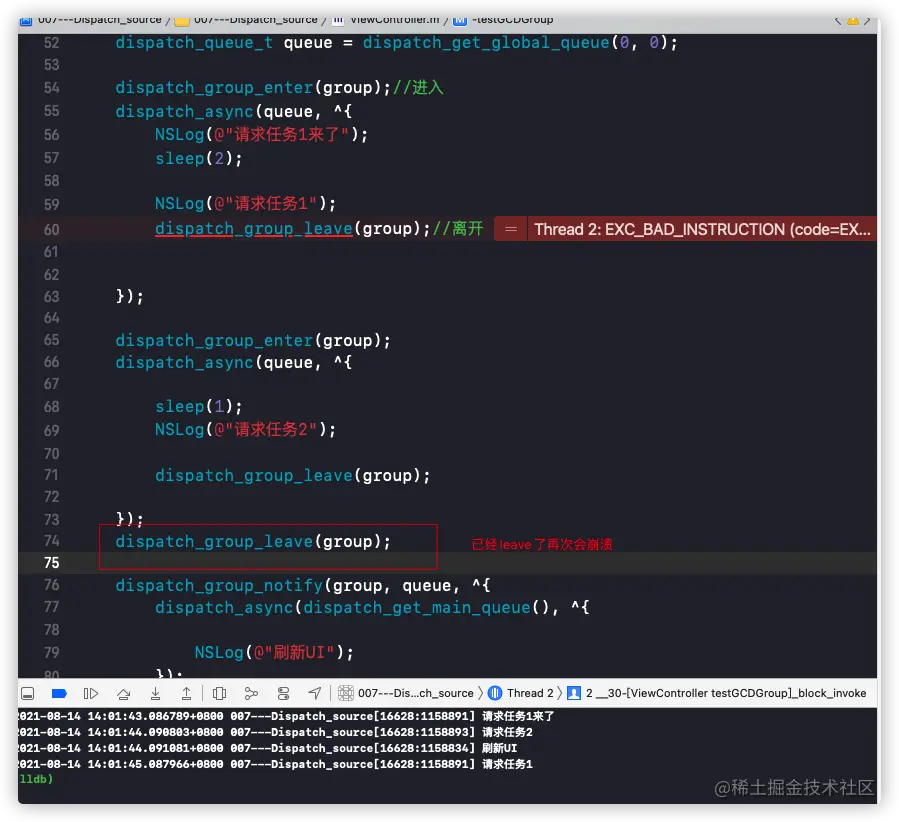

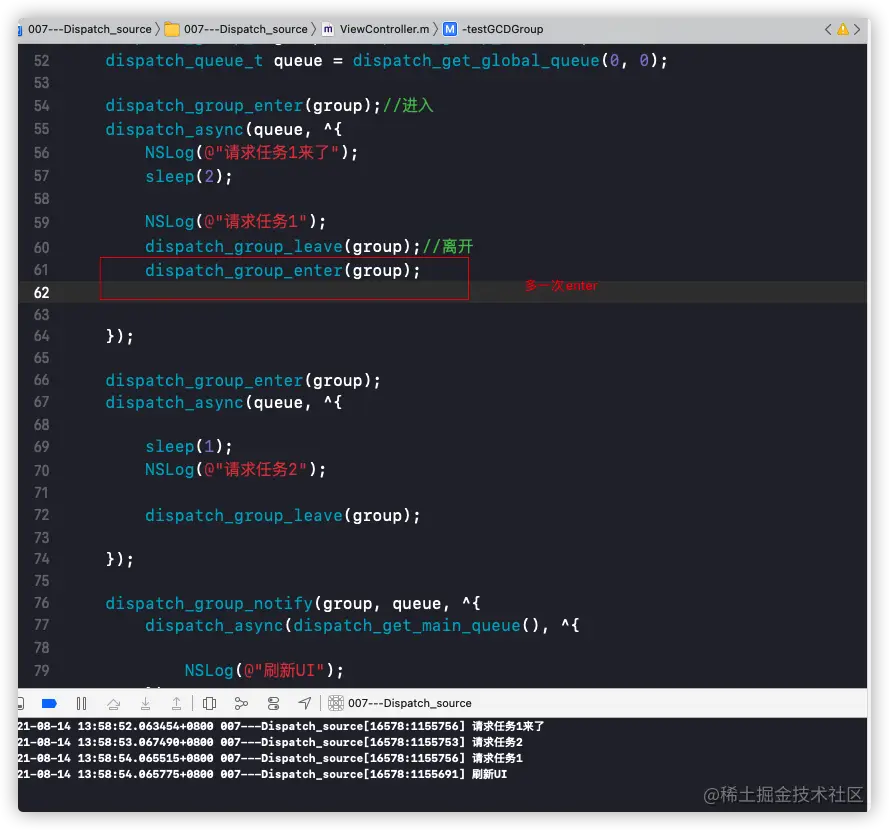

enter多一次没关系，但是levae多一次的话会报错。

4.2 dispatch_group原理分析

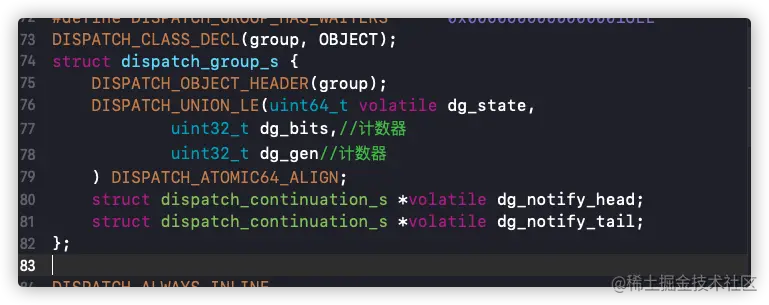

dispatch_group_t本质是dispatch_group_s的结构体

typedef struct dispatch_group_s *dispatch_group_t;

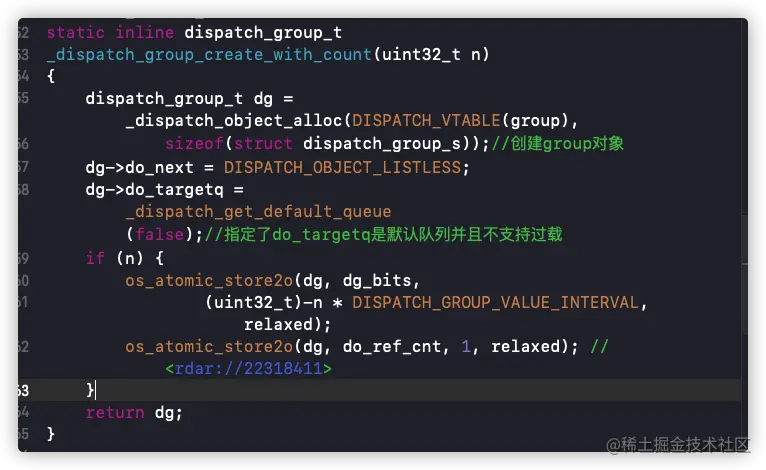

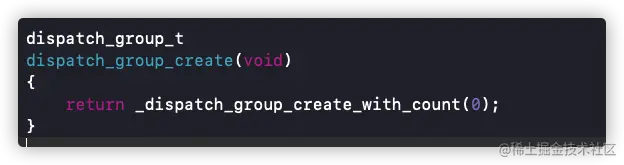

• dispatch_group_create

继续

创建group对象，n指定为0，给group赋值，指定默认队列。

• dispatch_group_enter

主要是os_atomic_sub_orig2o对dg_bits进行-1操作

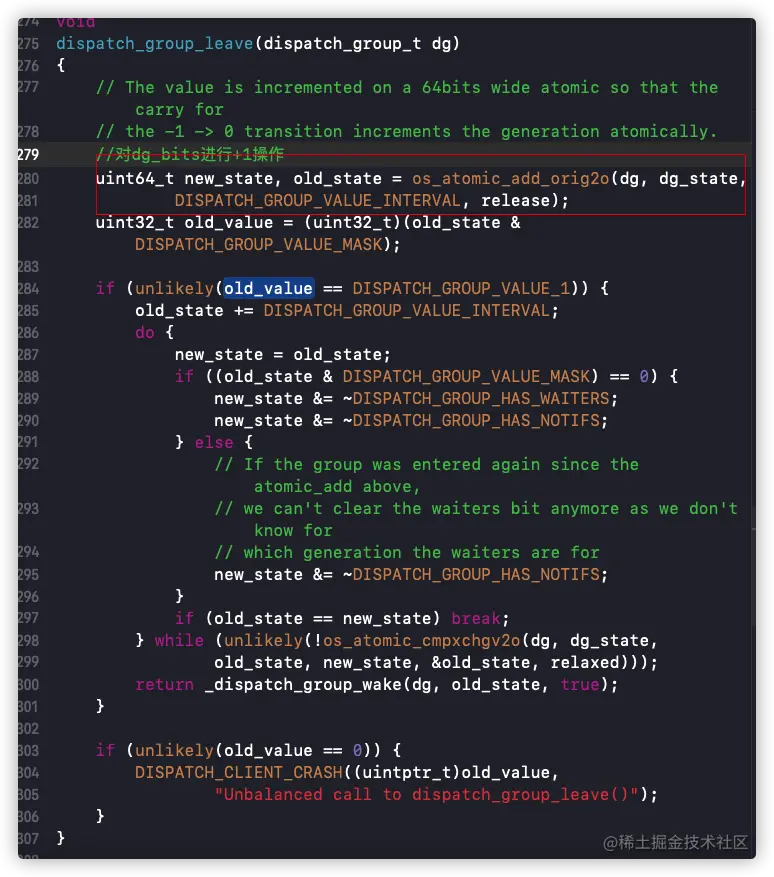

• dispatch_group_leave

主要是os_atomic_sub_orig2o对dg_bits进行+1操作；根据状态，do-while循环，唤醒执行block任务；多次调用leave会导致崩溃。
查看_dispatch_group_wake

如果有notify等待则执行notify遍历并且在对应队列中执行，如果有wait任务则唤醒其执行任务

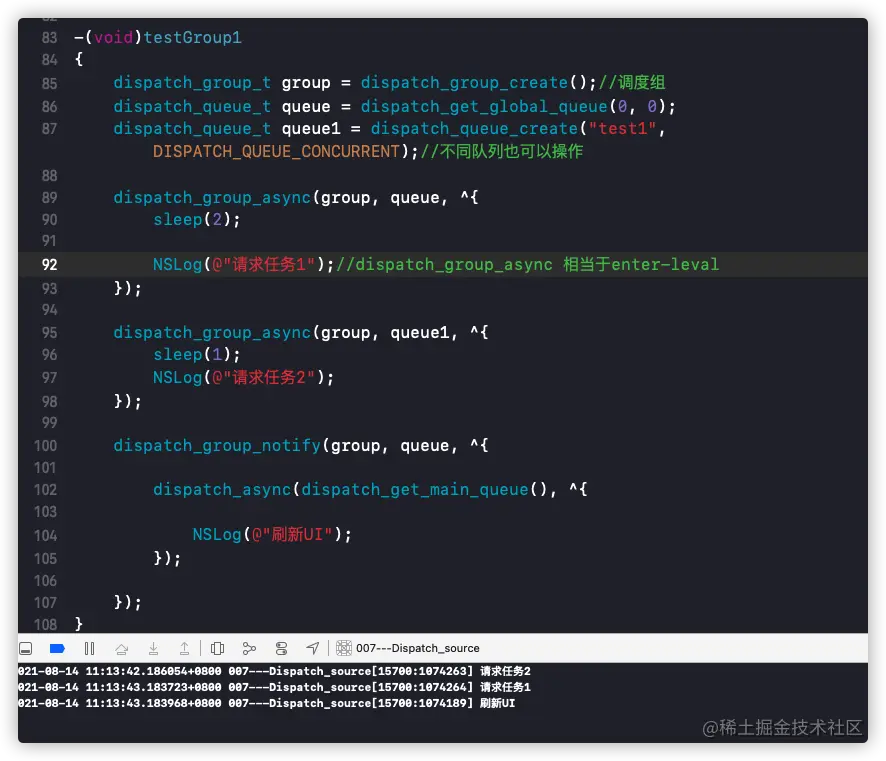

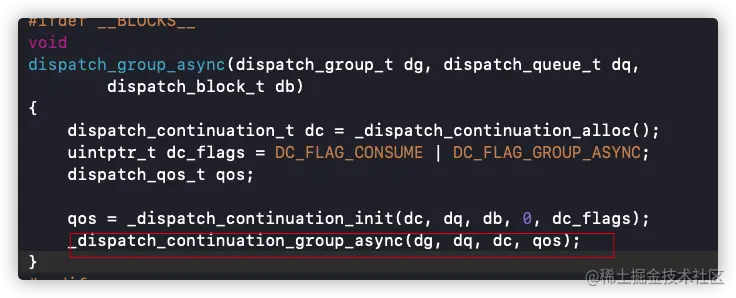

• dispatch_group_async

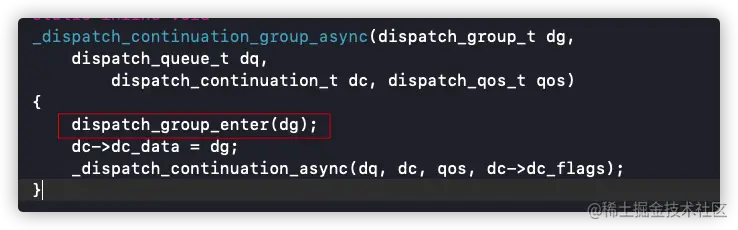

和异步函数类似，继续看_dispatch_continuation_group_async

进组操作，_dispatch_continuation_async前面已经介绍过。既然有enter，必然要leave。猜测执行完notify的block后进行leave操作。

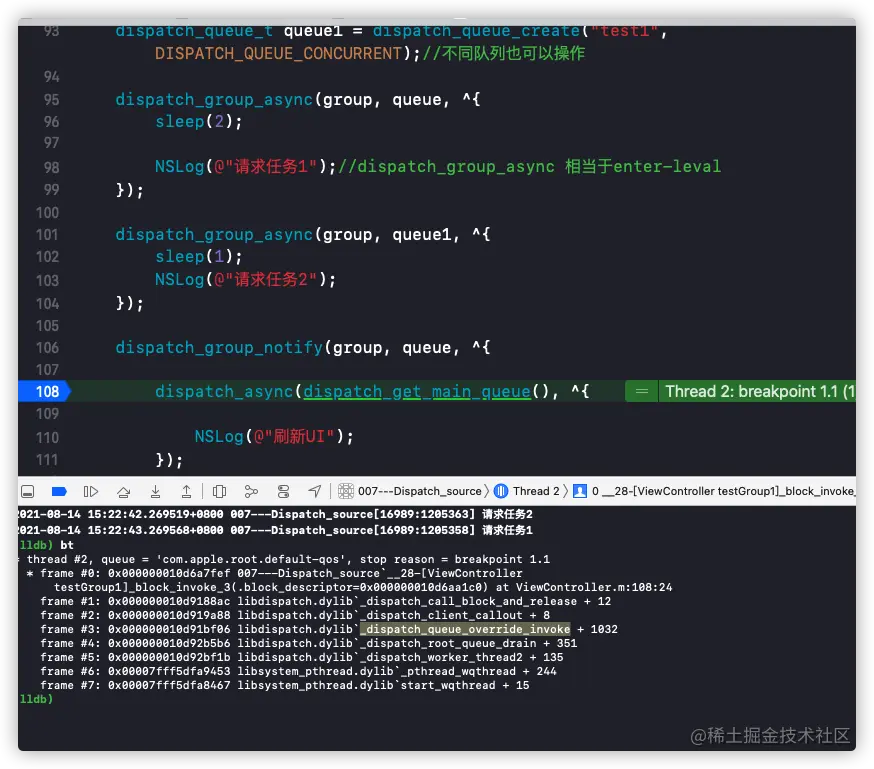

搜素_dispatch_client_callout的调用，在_dispatch_continuation_with_group_invoke中

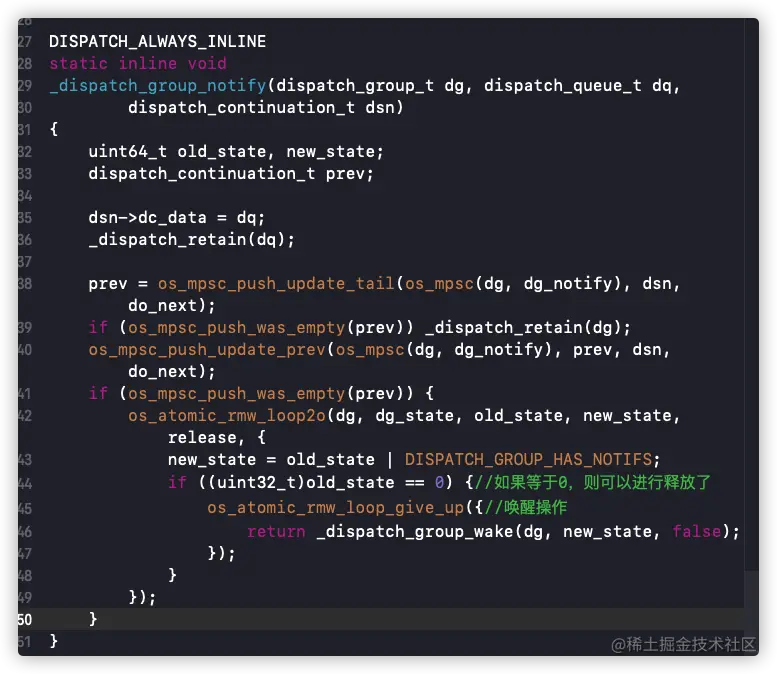

• dispatch_group_notify 如果old_state等于0，就可以进行释放了 除了leave可以进行唤醒操作，notify也可以唤醒操作。简单的说就是dispatch_group_async和dispatch_group_notify本身就是和dispatch_group_enter、dispatch_group_leave没有本质区别，后者相对更加灵活。

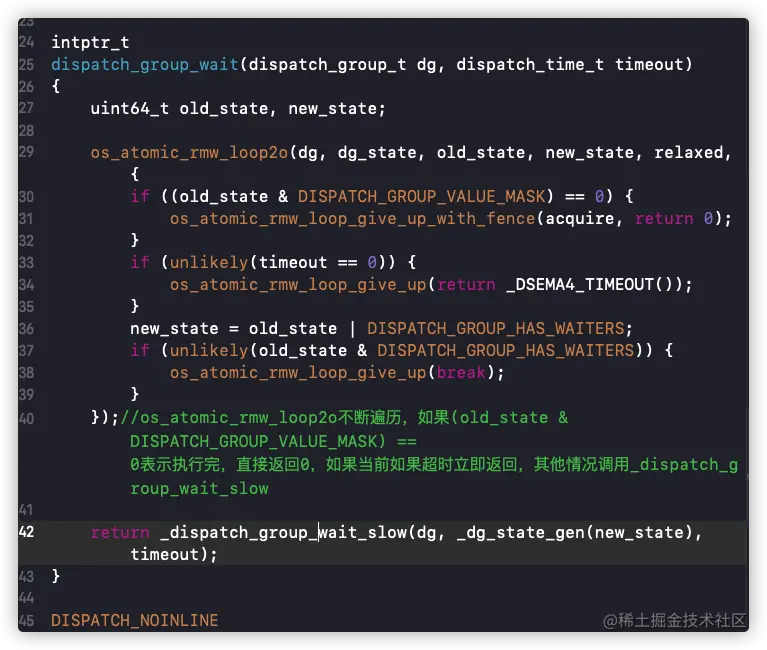

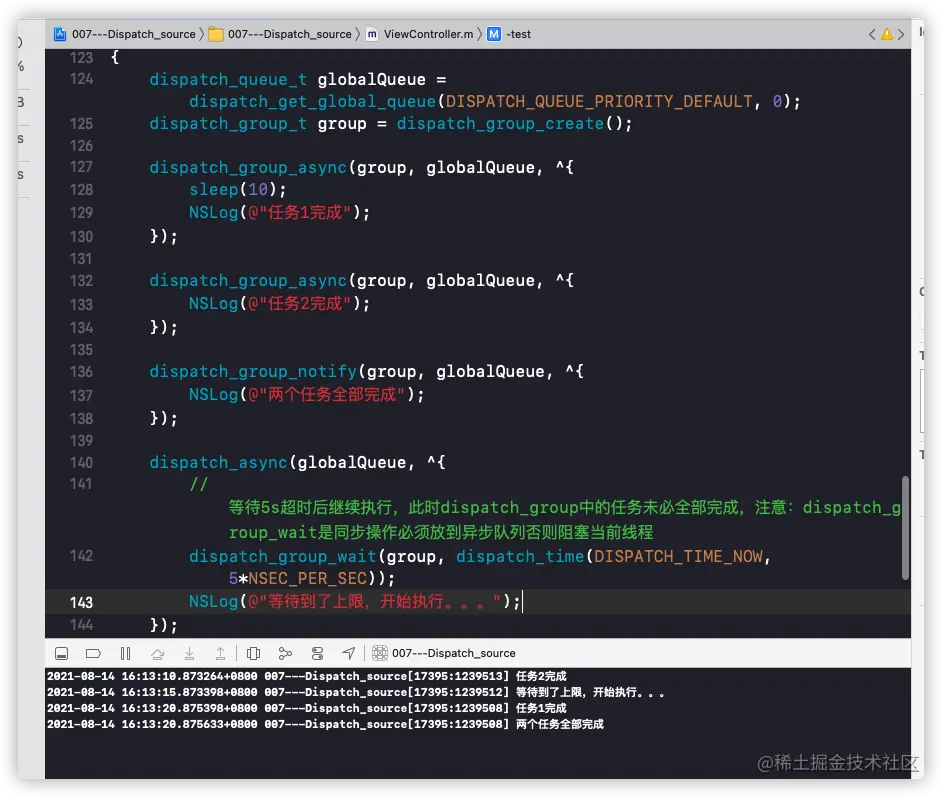

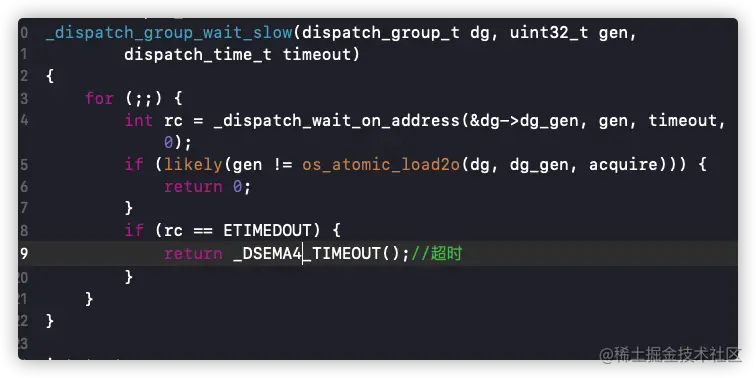

• dispatch_group_wait：

os_atomic_rmw_loop2o不断遍历，如果(old_state & DISPATCH_GROUP_VALUE_MASK) == 0表示执行完，直接返回0；如果当前如果超时立即返回；其他情况调用_dispatch_group_wait_slow

实际使用

5. 定时器&延时操作

5.1 使用

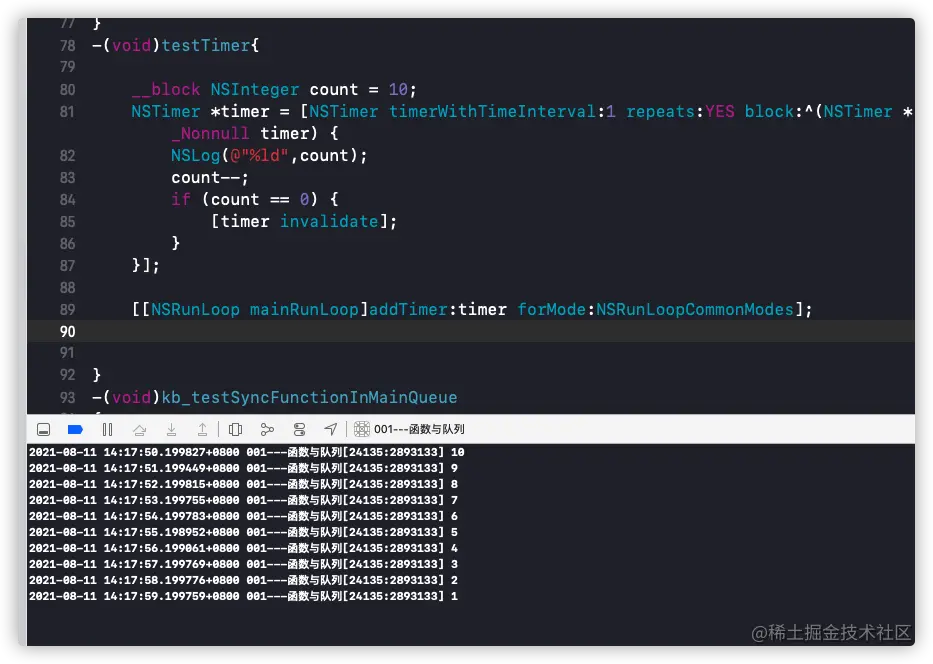

5.1.1 主线程添加定时器

子线程添加定时器要手动开启 [[NSRunLoop currentRunLoop]run],主线程runloop是自动开启的。

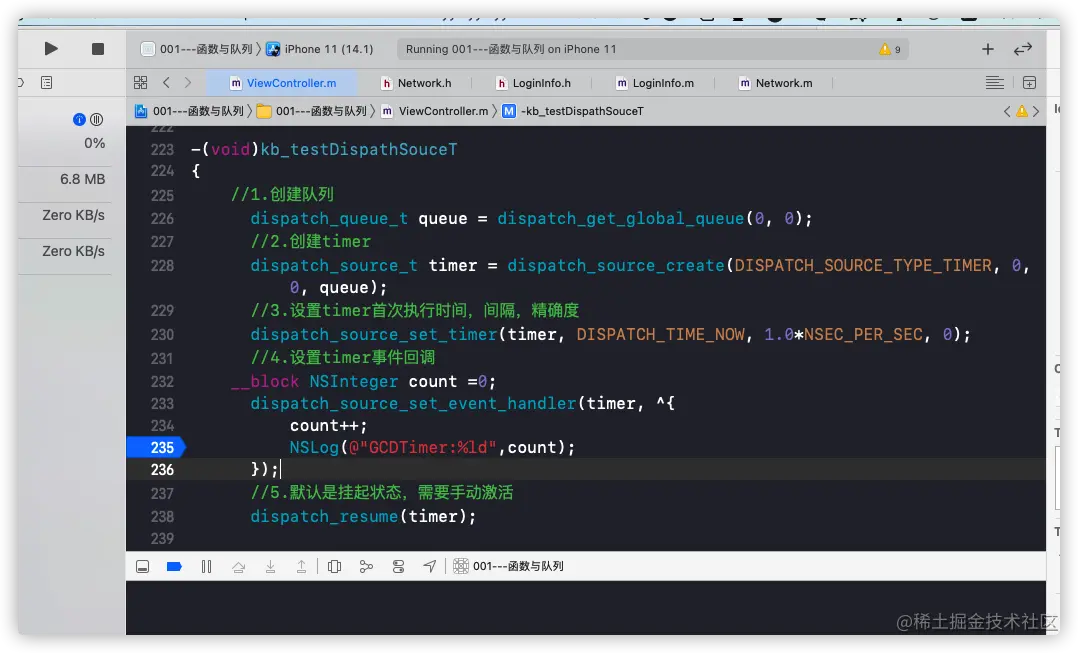

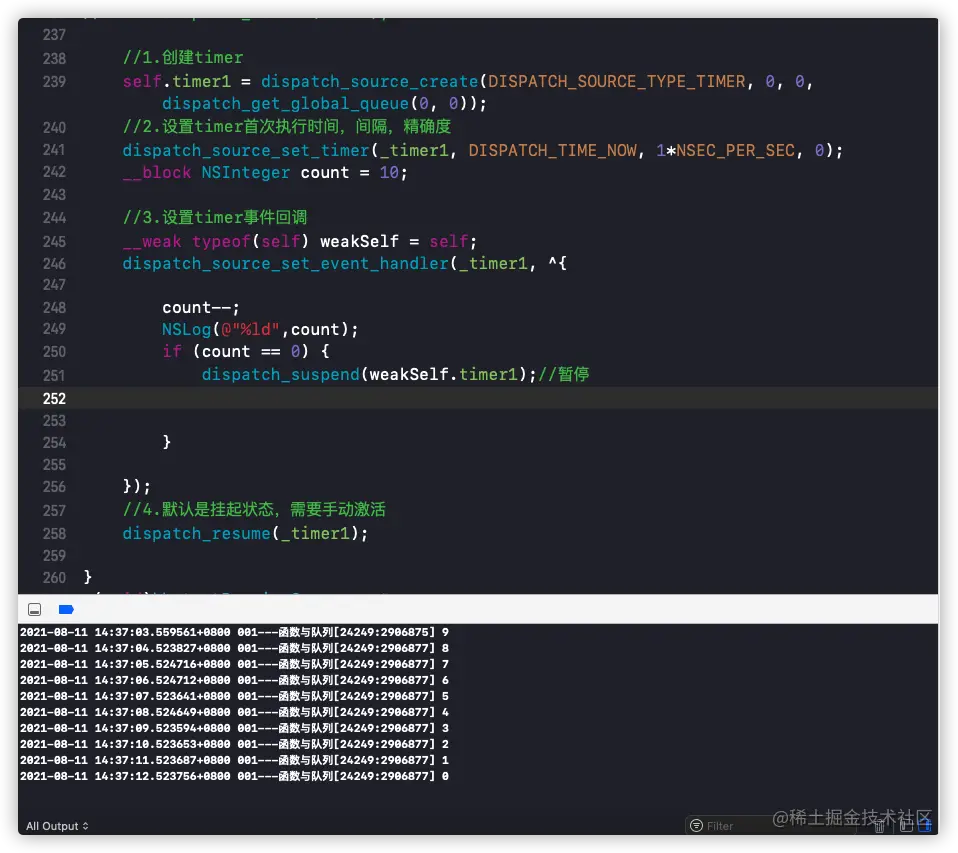

2. GCD使用定时器 使用过程注意的点：

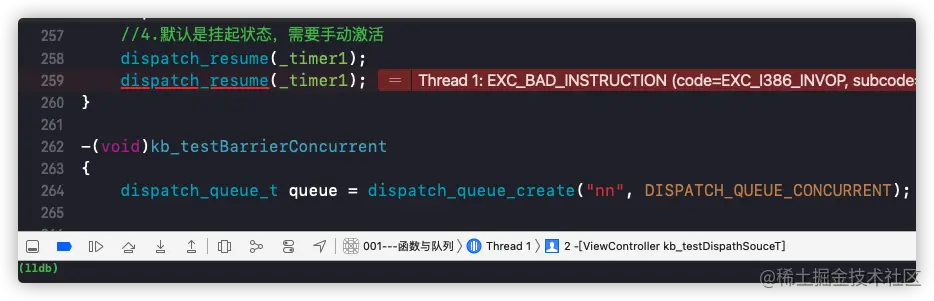

• 定时期手动开启，dispatch_resume，暂停：dispatch_suspend。销毁：dispatch_source_cancel,开启和暂停，开启和销毁最好时配对出现，比如连续调用2次dispatch_resume，代码中的if分支不成立，执行DISPATCH_CLIENT_CRASH造成崩溃。

• 定时器要被当前对象持有，否则会被释放depose导致无法运行，最好使用属性修饰长久持有。

@property (nonatomic, weak) dispatch_source_t timer1

• 定时器最好时采用使用懒加载创建定时器，并且记录当timer 处于dispatch_suspend的状态。这些时候，只要在 调用dealloc 时判断下，已经调用过 dispatch_suspend 则再调用下 dispatch_resume后再cancel，然后再释放timer

• block中注意相互持有，循环引用导致内存泄露，无法释放。

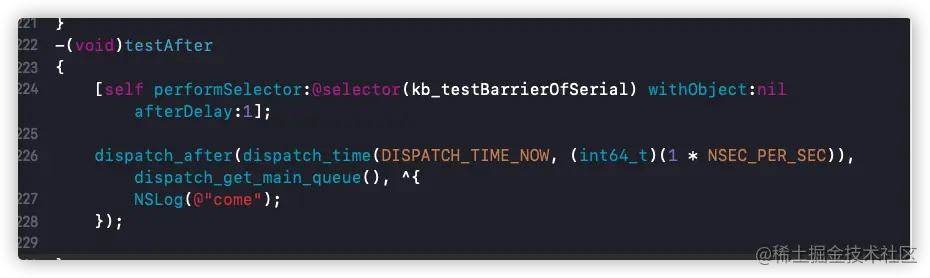

5.1.2. 延时调用

主要2种 perform 和 dispatch_after

5.2 原理分析

5.2.1 GCD定时器

dispatch_source_t

dispatch_source_create(dispatch_source_type_t dst, uintptr_t handle,

uintptr_t mask, dispatch_queue_t dq)

{

dispatch_source_refs_t dr;//事件源状态其中可能包含对源对象的引用

dispatch_source_t ds;//事件源


dr = dux_create(dst, handle, mask)._dr;//创建事件源状态

if (unlikely(!dr)) {

return DISPATCH_BAD_INPUT;

}


ds = _dispatch_queue_alloc(source,

dux_type(dr)->dst_strict ? DSF_STRICT : DQF_MUTABLE, 1,

DISPATCH_QUEUE_INACTIVE | DISPATCH_QUEUE_ROLE_INNER)._ds;

ds->dq_label = "source";

ds->ds_refs = dr;

dr->du_owner_wref = _dispatch_ptr2wref(ds);//初始化事件源，并赋值


if (unlikely(!dq)) {

dq = _dispatch_get_default_queue(true);//不存在获取默认队列

} else {

_dispatch_retain((dispatch_queue_t _Nonnull)dq);

}

ds->do_targetq = dq;//事件源关联队列

if (dr->du_is_timer && (dr->du_timer_flags & DISPATCH_TIMER_INTERVAL)) {

dispatch_source_set_timer(ds, DISPATCH_TIME_NOW, handle, UINT64_MAX);//定时器类型间隔时间无限大

}

_dispatch_object_debug(ds, "%s", __func__);

return ds;

}

• 创建调度源（调度源主要是监听系统特定的一些事件发生，调度源捕捉到后进行相关处理，我们在回调函数中做逻辑处理），主要有4个参数：

  • type：第一个类型我们监听事件的类型

  `DISPATCH_SOURCE_TYPE_DATA_ADD`：属于自定义事件，可以通过`dispatch_source_get_data`函数获取事件变量数据，在我们自定义的方法中可以调用`dispatch_source_merge_data`函数向Dispatch Source设置数据，下文中会有详细的演示。
  `DISPATCH_SOURCE_TYPE_DATA_OR`：属于自定义事件，用法同上面的类型一样。
  `DISPATCH_SOURCE_TYPE_MACH_SEND`：Mach端口发送事件。
  `DISPATCH_SOURCE_TYPE_MACH_RECV`：Mach端口接收事件。
  `DISPATCH_SOURCE_TYPE_PROC`：与进程相关的事件。
  `DISPATCH_SOURCE_TYPE_READ`：读文件事件。
  `DISPATCH_SOURCE_TYPE_WRITE`：写文件事件。
  `DISPATCH_SOURCE_TYPE_VNODE`：文件属性更改事件。
  `DISPATCH_SOURCE_TYPE_SIGNAL`：接收信号事件。
  `DISPATCH_SOURCE_TYPE_TIMER`：定时器事件。
  `DISPATCH_SOURCE_TYPE_MEMORYPRESSURE`：内存压力事件。


  • handle：第二个参数是取决于要监听的事件类型，比如如果是监听Mach端口相关的事件，那么该参数就是mach_port_t类型的Mach端口号，如果是监听事件变量数据类型的事件那么该参数就不需要，设置为0就可以了。
  • mask：第三个参数同样取决于要监听的事件类型，比如如果是监听文件属性更改的事件，那么该参数就标识文件的哪个属性，比如DISPATCH_VNODE_RENAME。
  • queue：第四个参数设置回调函数所在的队列。

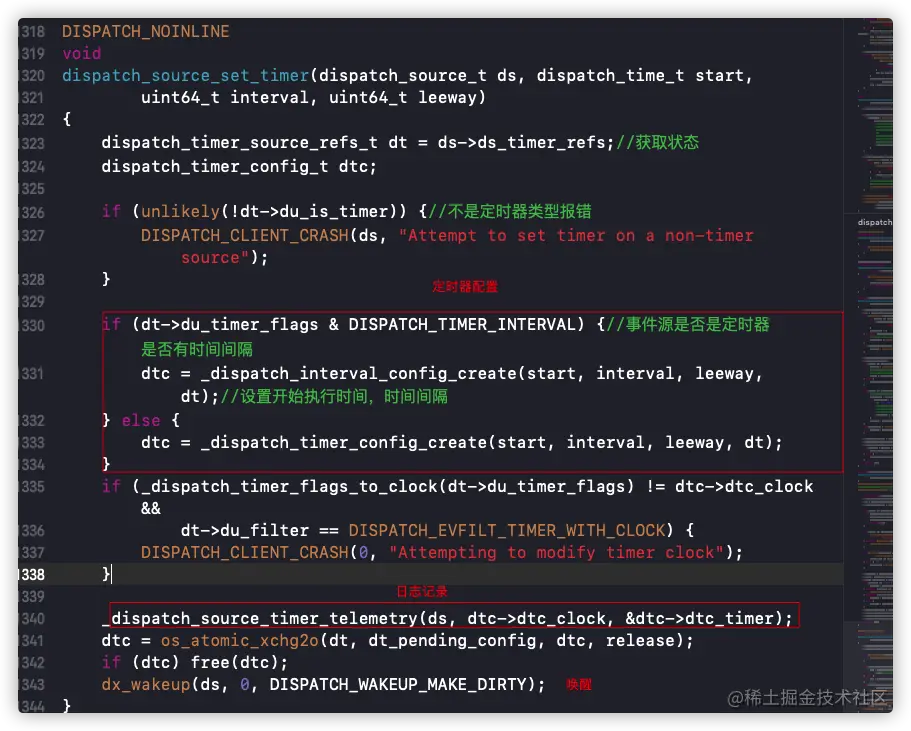

• 查看dispatch_source_set_timer

设置定时器源的起始时间、间隔时间和偏差值。如果计时器源已经被取消，调用这个函数没有效果。

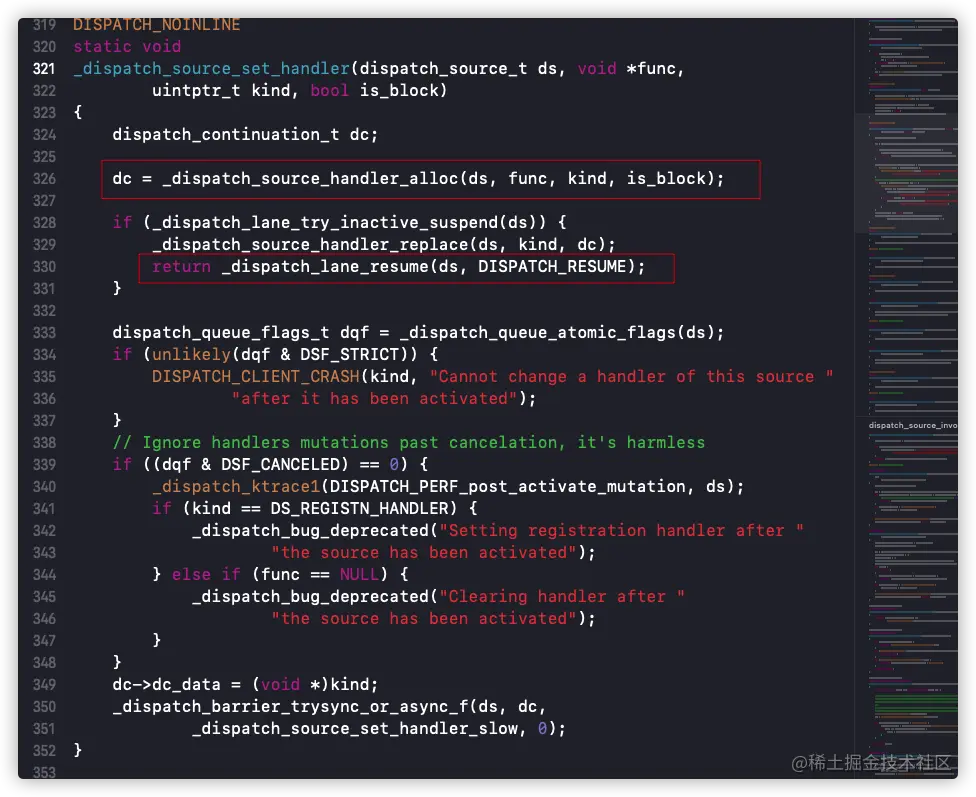

• 查看dispatch_source_set_event_handler

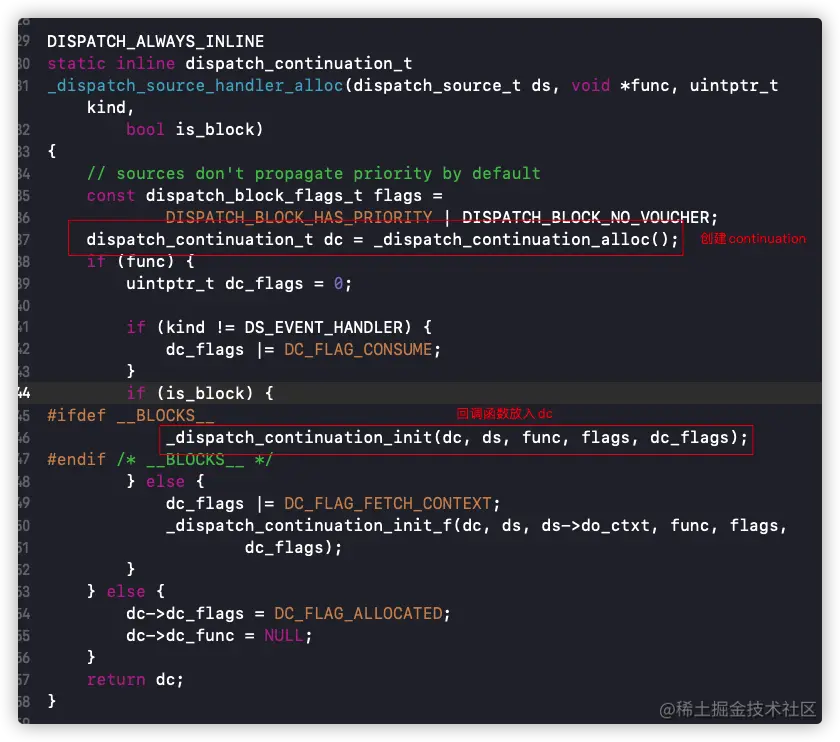

查看_dispatch_source_handler_alloc回调函数 设置闭包形式的处理器,该回调函数或闭包就是Dispatch Source的事件处理器.

5.2.2 dispatch_after分析

void
dispatch_after(dispatch_time_t when, dispatch_queue_t queue,
		dispatch_block_t work)
{
	_dispatch_after(when, queue, NULL, work, true);
}

// 查看 _dispatch_after

DISPATCH_ALWAYS_INLINE
static inline void
_dispatch_after(dispatch_time_t when, dispatch_queue_t dq,
		void *ctxt, void *handler, bool block)
{
	dispatch_timer_source_refs_t dt;
	dispatch_source_t ds;
	uint64_t leeway, delta;

	if (when == DISPATCH_TIME_FOREVER) {
#if DISPATCH_DEBUG
		DISPATCH_CLIENT_CRASH(0, "dispatch_after called with 'when' == infinity");
#endif
		return;
	}

	delta = _dispatch_timeout(when);
	if (delta == 0) {
		if (block) {
			return dispatch_async(dq, handler);
		}
		return dispatch_async_f(dq, ctxt, handler);
	}
	leeway = delta / 10; // <rdar://problem/13447496>

	if (leeway < NSEC_PER_MSEC) leeway = NSEC_PER_MSEC;
	if (leeway > 60 * NSEC_PER_SEC) leeway = 60 * NSEC_PER_SEC;

	// this function can and should be optimized to not use a dispatch source
	ds = dispatch_source_create(&_dispatch_source_type_after, 0, 0, dq);
	dt = ds->ds_timer_refs;

	dispatch_continuation_t dc = _dispatch_continuation_alloc();
	if (block) {
		_dispatch_continuation_init(dc, dq, handler, 0, 0);
	} else {
		_dispatch_continuation_init_f(dc, dq, ctxt, handler, 0, 0);
	}
	// reference `ds` so that it doesn't show up as a leak
	dc->dc_data = ds;
	_dispatch_trace_item_push(dq, dc);
	os_atomic_store2o(dt, ds_handler[DS_EVENT_HANDLER], dc, relaxed);

	dispatch_clock_t clock;
	uint64_t target;
	_dispatch_time_to_clock_and_value(when, &clock, &target);
	if (clock != DISPATCH_CLOCK_WALL) {
		leeway = _dispatch_time_nano2mach(leeway);
	}
	dt->du_timer_flags |= _dispatch_timer_flags_from_clock(clock);
	dt->dt_timer.target = target;
	dt->dt_timer.interval = UINT64_MAX;
	dt->dt_timer.deadline = target + leeway;
	dispatch_activate(ds);
}

无时间差则直接调用dispatch_async，否则先创建一个dispatch_source_t，不同的是这里的类型并不是DISPATCH_SOURCE_TYPE_TIMER而是_dispatch_source_type_after，查看源码不难发现它只是dispatch_source_type_s类型的一个常量和_dispatch_source_type_timer并没有明显区别：

而和dispatch_activate()其实和dispatch_resume() 是一样的开启定时器.在上面的定时器在_dispatch_source_set_handler封装成一个dispatch_continuation_t进行同步或者异步调用，而上面_dispatch_after直接构建了dispatch_continuation_t进行执行。

6. 总结

以上就是GCD实际使用及其大概原理，GCD在oc中大量广泛的应用，主要包括单例（确保了多线程的安全），栅栏函数（异步函数中确保有的操作的前后顺序），信号量（通过信号量的加减达到异步函数的同步效果），调度组（原理和信号量类似，比如多个请求完成后刷新主界面，通过enter和leave进行notify回调），调度源（11种类型，使用最多的之一是定时器，相比NSTimer提高准确性。）最后分享使用objc.io上的一幅图表示如下：

GCD队列和线程原理和应用大致就探索完了，有不对的地方还望见谅。
