在上文中，笔者通过下单扣减库存和扣款余额为业务场景，给大家展示了Seata的强大之处，一个简单的注解做到了真的无业务入侵，那么Seata底层是怎么实现分布式事务的呢？本文基于Seata AT带领大家了解Seata的工作原理。

1. 回顾AT模式

在前面的文章中，笔者已经给大家介绍了分布式事务的6中解决方案，其中很多模式都是两阶段提交的改进或者优化，Seata的AT模式也是如此。

AT模式将整个分布式事务分为三个角色：

  • 事务的协调者(TC)：协调全局事务的运行状态，负责驱动和协调全局事务的执行。
  • 事务的管理这(TM)：它是全局事务的发起者，比如下单服务中的订单服务就是TM，它用来决议全局事务的提交和回滚。
  • 资源管理器（RM）：用以管理每个分支事务的回滚和提交，并向TC注册分支事务


AT模式将整个分布式事务分成了两个步骤：

  • 第一阶段：业务数据和回滚日志在同一本地事务中进行提交，释放本地所和所需资源
  • 第二阶段：如果TC决议提交：通过将提交任务放入队列中，异步删除回滚日志 如果TC决议回滚：通过一阶段的回滚日志进行反向补偿，将业务数据恢复到初始状态

1.1 如何将分支事务统一关联起来

在下单业务场景中，创建定单、扣减余额、扣减库存这是由三个分支事务组成的分布式事务，理想情况下需要满足原子性，保证数据的的最终一致性。那么如何将分支事务统一管理起来呢？Seata通过一个全局事务Id即XID来标识一个分布式事务，每个分支事务都会分配一个branchId,这样通过XID和branchId即可将多个分支事务统一管理起来。

  • XID：全局事务的唯一id
  • branchId：每个分支事务的唯一id

1.2 如何进行提交和回滚

我们知道Innodb存储引擎支持事务的原理是通过undo log来实现的，Seata的回滚和提交也是通过undo log来实现的，这两种undolog不是同一种，注意区分。

  • undo_log的表结构
FieldTypedesc
branch_idbigint PK分支事务id
xidvarchar(100)全局事务id
contextvarchar(128)事务上下文
rollback_infolongblob回滚信息
log_statustinyint状态
log_createddatetime创建日期
log_modifieddatetime修改时间

rollback_info记录的就是业务数据的逆向过程，比如删除一条记录，里面记录的是对应的新增逻辑，如果新增一条记录，里面记录的就是对应的删除逻辑。

  • 如果是提交操作，把回滚日志删除即可
  • 如果是回滚操作，根据回滚日志将数据恢复到事务前即可，进行补偿

1.3 事务协调者如何协调分支事务

每个分支事务的提交回滚，事务协调者TC是如何感知的呢？Seata采用代理数据源的方式，业务逻辑通过JDBC接口访问数据库时，Seata通过拦截的方式对其进行拦截，进行一些非业务操作。每个分支事务在提交完本地事务时，都会向TC注册一个分支事务，在进入第二阶段时，再通过各个分支事务的执行状态决议全局事务的提交和回滚，通过回调接口进行回滚日志的删除或者补偿操作。

简单的说Seata通过代理数据源，生成每个事务数据的补偿逻辑，来协调整个全局事务。

1.4 如何保证事物的隔离性

假如全局事务A正在扣减库存，另外来了一个全局事务B也想扣减库存，那它们之间的隔离关系是如何解决的呢？Seata通过全局锁的方式来进行事务的隔离性。

  • 全局锁是由修改的表和修改行对应的主键组成，分支事务在进行本地事务前，都会向TC进行分支事务注册，此时TC会校验全局锁是否被其它事务持有，如果被其它事务持有全局锁，那么当前事务需要循环等待。
  • 在本地事务执行完第一阶段后，如果是决议提交，那么在第二阶段开始全局锁会释放，那么其它全局事务可以尝试获取全局锁，因此相比于传统的两阶段提交，AT模式提高了并发度，缩短了全局锁的持有范围。

1.5 提交阶段和回滚阶段失败了怎么办

  • 假如所有的分支事务一阶段都提交成功，那么第二阶段事务协调者会向所有的参与者发送commit请求，参与者在收到commit请求，会将任务加入到一个内存队列中，并且会有个定时任务不断从队列中取出提交任务，通过XID和branchId找到对应的undo log记录，生成删除sql，删除对应的undo log记录。 如果此步骤失败，则会由另一个线程池去执行，不断重试直到成功。
  • 假如某个分支事务本地提交失败，则会抛出异常，那么事务协调者TC感知到后，会向其他分支事务发送回滚请求。当分支事务收到回滚请求， 在本地进行补偿操作失败后，通过异步操作不断重试。

2. undo log浅析

undo log工作原理是怎么样的呢，这里以官方给出的例子结合笔者在上篇文章给出的例子进行介绍。

上篇指路：Spring Cloud Alibaba系列（四）：Seata+Nacos+MyBatis Plus+Open Feign实现分布式事务(实践篇)

-- seata 框架必备undo_log表
CREATE TABLE `undo_log` (
  `id` bigint(20) NOT NULL AUTO_INCREMENT,
  `branch_id` bigint(20) NOT NULL,
  `xid` varchar(100) NOT NULL,
  `context` varchar(128) NOT NULL,
  `rollback_info` longblob NOT NULL,
  `log_status` int(11) NOT NULL,
  `log_created` datetime NOT NULL,
  `log_modified` datetime NOT NULL,
  `ext` varchar(100) DEFAULT NULL,
  PRIMARY KEY (`id`),
  UNIQUE KEY `ux_undo_log` (`xid`,`branch_id`)
) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;


-- 库存表
DROP TABLE IF EXISTS `storage_tbl`;
CREATE TABLE `storage_tbl` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `commodity_code` varchar(255) DEFAULT NULL,
  `count` int(11) DEFAULT 0,
  PRIMARY KEY (`id`),
  UNIQUE KEY (`commodity_code`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8;

在扣减库存的时候，会执行以下业务sql

update storage_tbl set count = count - 1 where commodity_code = 'product_001';

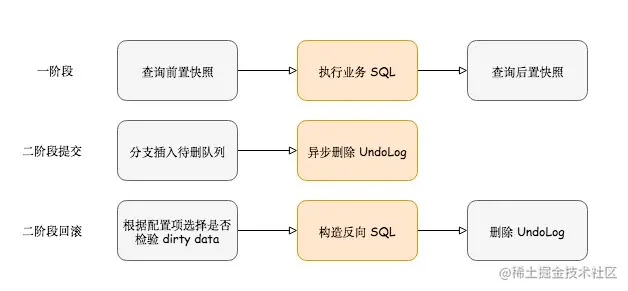

  • 一阶段

  1. 通过解析业务sql，得到操作表为storage_tbl，操作类型为update，where commodity_code = 'product_001'

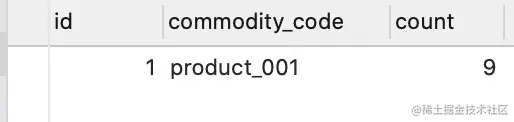

  2. 通过sql解析查询业务sql执行前的快照，并获取到对应的主键 id = 1

select * from storage_tbl where commodity_code = 'product_001';

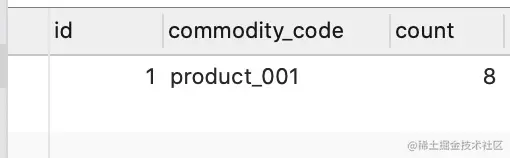

  1. 执行业务sql，count值会被修改成8
  2. 通过主键查询，业务sql提交后的快照
select * from storage_tbl where id = 1 ;


  1. 插入回滚日志：把前后镜像数据以及业务 SQL 相关的信息组成一条回滚日志记录，插入到 UNDO_LOG 表中。
  2. 提交前，向TC注册分支事务，获取storage_tbl和 id = 1组成的全局锁
  3. 本地事务提交前，将业务数据和undo log日志生成放在同一个事务中执行
  4. 将本地事务执行的结果上报给TC
  • 二阶段提交
  1. 分支事务收到TC的提交请求，将请求放到一个任务队列中，立即返回成功响应给TC，并释放全局锁
  2. 后台有个定时任务，不断地从队列中取出任务，进行相应的undo log记录删除
  • 二阶段回滚
  1. 分支事务收到TC的回滚请求，开启一个本地事务
  2. 通过XId和BranchId找到对应的undo log记录
  3. 通过业务sql执行前的镜像和业务sql生成补偿sql
  4. 提交回滚事务，并将执行结果上报给TC


3. GlobalTransactional注解

至此我们对Seata的工作流程有了大致的了解了，那么GlobalTransactional注解的工作流程是怎么样的呢。我们先简单列举相关的类，

  • GlobalTransactional ： 被修饰的方法会被拦截

  • GlobalTransactionScanner：通过类名可知，扫描那些被GlobalTransactional修饰的bean，通过实现了InitializingBean, ApplicationContextAware, DisposableBean，便可获取Spring上下文。并且继承AbstractAutoProxyCreator来生成代理对象。

  • GlobalTransactionalInterceptor：通过AOP的方式，拦截需要全局事务管理的方法。

4. 优缺点比较

  • AT模式相比于传统的XA两阶段提交，一方面是在第一阶段提交后就释放了资源和锁，因此将独占资源的范围缩小。另一方面，二阶段的提交和回滚都是异步执行的，因此性能会更好。
  • AT模式相比于TCC模式，降低了对业务的侵入和代码的耦合，通过GlobalTransactional注解即可实现分布式事务管理，底层的细节都由Seata帮我们考虑和实现了。但是TCC需要业务将整个流程分成三个步骤，并且还需要实现相关接口，因此严重依赖于业务。

参考：Seata AT 模式分布式事务源码分析 Seata 是什么?

深入了解分布式事务组件 Seata ：AT 模式（二）
