路由中心
NameServer架构设计
- Broker消息服务器在启动的时候向所有NameServer注册
- NameServer中的路由表变化不会通知生产者，这样降低了NameServer实现的复杂性，通过消息发送端提供的容错机制来保证消息发送的高可用
- NameServer集群之间多台NameServer之间互不通信
- NameServer每隔10s扫描一次Broker，移除处于不激活状态的Broker
NameServer配置
public class NamesrvConfig {
// rocketmq主目录，可以通过-Drocketmq.home.dir=path设置
private String rocketmqHome = System.getProperty(MixAll.ROCKETMQ_HOME_PROPERTY, System.getenv(MixAll.ROCKETMQ_HOME_ENV));
// NameServer存储KV配置属性的持久化路径
private String kvConfigPath = System.getProperty("user.home") + File.separator + "namesrv" + File.separator + "kvConfig.json";
// 默认配置文件路径，不生效
private String configStorePath = System.getProperty("user.home") + File.separator + "namesrv" + File.separator + "namesrv.properties";
private String productEnvName = "center";
private boolean clusterTest = false;
// 是否支持顺序消费，默认不支持
private boolean orderMessageEnable = false;
}
NettyServer配置
public class NettyServerConfig implements Cloneable {
// NameServer监听端口，该值默认会被初始化为9876
private int listenPort = 8888;
// Netty业务线程池个数
private int serverWorkerThreads = 8;
// Netty public任务线程池个数
private int serverCallbackExecutorThreads = 0;
// IO线程池个数，主要是NameServer、Broker端解析请求、返回相应的线程个数。这类线程主要是处理网络请求，解析请求包，
然后转发到各个业务线程池完成具体的业务操作，然后将结果再返回给调用方
private int serverSelectorThreads = 3;
// send oneway消息请求并发度（Broker端参数）
private int serverOnewaySemaphoreValue = 256;
// 异步消息发送最大并发度（Broker端参数）
private int serverAsyncSemaphoreValue = 64;
// 网络连接最大空闲时间，如果空闲时间超过该值，连接将被关闭
private int serverChannelMaxIdleTimeSeconds = 120;
// 网络Socket发送缓存区大小，默认64K
private int serverSocketSndBufSize = NettySystemConfig.socketSndbufSize;
// 网络Socket接收缓存区大小，默认64K
private int serverSocketRcvBufSize = NettySystemConfig.socketRcvbufSize;
// ByteBuffer是否开启缓存
private boolean serverPooledByteBufAllocatorEnable = true;
// 是否启用Epoll
private boolean useEpollNativeSelector = false;
}
路由元信息
路由元信息就是NameServer存储的信息
public class RouteInfoManager {
private final HashMap<String/* topic */, List<QueueData>> topicQueueTable;
private final HashMap<String/* brokerName */, BrokerData> brokerAddrTable;
private final HashMap<String/* clusterName */, Set<String/* brokerName */>> clusterAddrTable;
private final HashMap<String/* brokerAddr */, BrokerLiveInfo> brokerLiveTable;
private final HashMap<String/* brokerAddr */, List<String>/* Filter Server */> filterServerTable;
}
- topicQueueTable：Topic消息队列路由消息，消息发送时根据路由表进行负载均衡
- brokerAddrTable：Broker基本信息，包括brokerName、所属集群名字、主备Broker地址
- clusterAddrTable：集群中所有Broker名称
- brokerLiveTable：Broker状态信息
- filterServerTable：Broker上的FilterServer列表，用于类模式消息过滤
RocketMQ基于订阅发布机制，一个Topic拥有多个消息队列，一个Broker为每一个主题默认创建4个读队列4个写队列。多个Broker组成一个集群，BrokerName由相同的多台Broker组成Master-Slave架构，brokerId为0代表Master，大于0表示Slave。BrokerLiveInfo中的lastUpdateTimestamp存储上次收到Broker心跳包的时间
路由注册
RocketMQ路由注册是通过Broker与NameServer的心跳功能实现的。Broker启动时向集群中所有的NameServer发送心跳语句，每隔30s向集群中所有NameServer发送心跳包，NameServer收到Broker心跳包时会更新brokerLiveTable缓存中BrokerLiveInfo的lastUpdateTimestamp，然后NameServer每隔10s扫描brokerLiveTable，如果连接120s没有收到心跳包，NameServer将移除该Broker的路由信息同时关闭Socket连接
心跳包
- brokerAddr
- brokerId：0为master，大于0为slave
- brokerName
- clusterName
- haServerAddr：master地址，初次请求时该值为空，slave向NameServer注册后返回
- requestBody 设计亮点：路由表使用了锁粒度较少的读写锁，允许多个Producer并发读，保证消息发送时的高并发。但同一时刻NameServer只处理一个Broker心跳包，多个心跳包请求串行执行
路由删除
NameServer收到Broker心跳包时会更新brokerLiveTable缓存中BrokerLiveInfo的lastUpdateTimestamp，然后NameServer每隔10s扫描brokerLiveTable，如果连接120s没有收到心跳包，NameServer将移除该Broker的路由信息同时关闭Socket连接
路由发现
RocketMQ路由发现是非实时的，当Topic路由出现变化后，NameServer不主动推送给客户端，而是由客户端定时拉取主题最新的路由
消息发送
RocketMQ支持三种消息发送方式：同步、异步、单向
同步：发送者向MQ执行发送消息API时，同步等待，直到消息服务器返回发送结果
异步：发送消息时，生产者指定消息发送成功后的回调函数，然后调用发送API后，立即返回，消息发送者线程不阻塞，直到线程运行结束，消息发送成功或失败的回调任务在一个新的线程执行。
单向：发送消息时，直接返回，不等待消息服务器的结果，也不注册回调函数。
消息体
生产者启动流程
消息发送基本流程
消息长度验证
发送消息的最大长度4M（maxMessageSize=1024 *1024 *4）
查找主题路由信息
如果生产者中缓存了topic的路由信息，如果该路由信息中包含了消息队列，则直接返回该路由信息，如果没有缓存或没有包含消息队列，则向NameServer查询该topic的路由消息。如果最终未找到路由信息，则抛出异常
选择消息队列
选择消息队列有两种方式
- sendLatencyFaultEnable=false 默认不启用Broker故障延迟机制
- sendLatencyFaultEnable=true 启用Broker故障延迟机制 消息生产者每隔30s更新一次路由信息
什么是Broker故障延迟机制
如果不采用故障延迟机制，那么在broker出现异常时，生产者在重试时会不断的访问失效的队列。采用故障延迟机制后发送消息的步骤如下：
- 在消息发送失败，mq根据消息发送耗时来预测该broker不可用的时长，并将broker名称，及”预计恢复时长“，存储于ConcurrentHashMap<String, FaultItem> faultItemTable中
- 在开启消息容错后，选择消息队列时，会根据当前时间与FaultItem中该broker的预计恢复时间做比较，若(System.currentTimeMillis() - startTimestamp) >= 0，则预计该broker恢复正常，选择该broker的消息队列
- 若所有的broker都预计不可用，随机选择一个不可用的broker，从路由信息中选择下一个消息队列，重置其brokerName，queueId，进行消息发送
消息发送
- 根据MessageQueue获取Broker的网络地址
- 为消息分配全局唯一ID
- 如果注册了消息发送钩子函数，则执行消息发送之前的增强逻辑
- 构建消息发送包
- 根据消息发送方式，同步、异步、单向方式进行网络传输
批量消息发送
批量消息发送是将同一主题的多条消息一起打包发送到消息服务端，减少网络调用次数，提高网络传输效率。单批次消息发送总长度不能超过DefaultMQProducer#maxMessageSize=4M

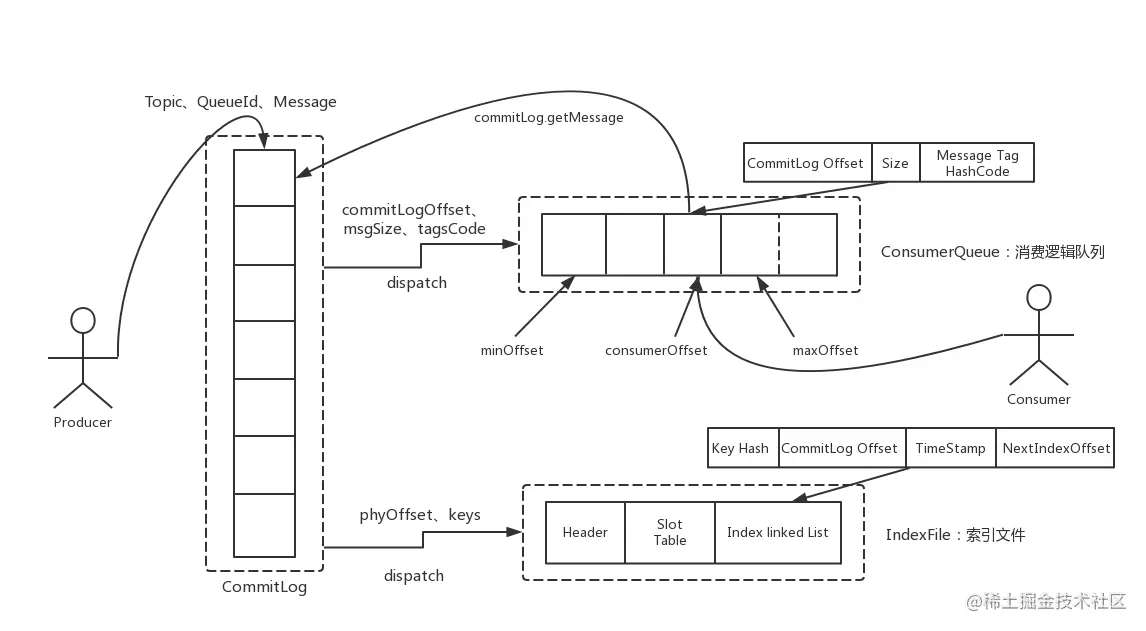

消息存储
CommitLog：消息存储文件，所有消息主题的消息都存储在CommitLog文件中
CommitLog文件存储目录为${ROCKET_HOME}/store/commitlog目录，每个文件默认1G。第一个文件的初始偏移量为0，
第二个文件1073741824，代表该文件第一条消息的物理偏移量为1073741824，这样根据物理偏移量快速定位到消息。
MappedFileQueue可以看做${ROCKET_HOME}/store/commitlog文件夹，MappedFile看作该文件夹下的一个文件
broker配置文件 storePathRootDir修改路径
mapedFileSizeCommitLog修改文件大小
ConsumeQueue：消息消费队列，消息到达CommitLog文件后，将异步转发到消息消费队列，供消息消费者消费
IndexFile：消息索引文件，主要存储消息Key与Offset的对应关系
abort：如果存在该文件说明Broker非正常关闭，该文件默认启动时创建，正常退出之前删除
checkpoint：文件检测点，存储commitLog文件最后一次刷盘时间戳、consumequeue最后一次刷盘时间、index索引文件最后一次刷盘时间戳
事务状态服务：存储每条消息的事务状态
定时消息服务：每一个延迟级别对应一个消息消费队列，存储延迟队列的消息拉取进度
消息发送存储流程
存储文件组织与内存映射
对于commitlog、consumequeue、index三类大文件进行磁盘读写操作，均是通过MapedFile类来完成
RocketMQ使用MappedFile、MappedFileQueue来封装存储文件
RocketMQ存储文件
ConsumeQueue
由于不同topic的消息可能存在相同的commitLog中，那么也就是说同一topic的数据在commitLog中也可能是不连续的，那么对于数据的查找非常低效，ConsumeQueue就是为了满足消费的检索需求
单个ConsumeQueue文件中默认包含30w个条目，单个文件的长度为30w*20字节
Index索引文件 为了根据key找到消息数据的offset，快速完成数据检索
checkpoint文件 checkpoint的作用是记录CommitLog、ConsumeQueue、Index文件的刷盘时间点，文件固定长度为4K，其中只用该文件的前面24个字节
实时更新消息消费队列与索引文件
当生产者提交消息到commitLog时，Broker通过开启一个线程ReputMessageService来实时转发CommitLog文件更新事件，及时更新ConsumeQueue、IndexFile文件
