什么是ZGC

ZGC是一款在JDK11中新加入的具有实验性质的低延迟垃圾收集器，目前仅支持Linux/x86-64。ZGC收集器是一款基于Region内存布局的，（暂时）不设分代的，使用了读屏障、染色指针和内存多重映射等技术来实现可并发的标记-整理算法的，以低延迟为首要目标的一款垃圾收集器。其设计目标包括：

停顿时间不超过10ms；

停顿时间不会随着堆的大小，或者活跃对象的大小而增加；

支持8MB~4TB级别的堆（未来支持16TB）。

ZGC原理

全并发的ZGC与CMS中的ParNew和G1类似，ZGC也采用标记-复制算法，不过ZGC对该算法做了重大改进：ZGC在标记、转移和重定位阶段几乎都是并发的，这是ZGC实现停顿时间小于10ms目标的最关键原因。 ZGC只有三个STW阶段：初始标记，再标记，初始转移。其中，初始标记和初始转移分别都只需要扫描所有GC Roots，其处理时间和GC Roots的数量成正比，一般情况耗时非常短；再标记阶段STW时间很短，最多1ms，超过1ms则再次进入并发标记阶段。即，ZGC几乎所有暂停都只依赖于GC Roots集合大小，停顿时间不会随着堆的大小或者活跃对象的大小而增加。与ZGC对比，G1的转移阶段完全STW的，且停顿时间随存活对象的大小增加而增加。

ZGC核心技术

ZGC通过染色指针和读屏障技术，解决了转移过程中准确访问对象的问题，实现了并发转移。大致原理描述如下：并发转移中“并发”意味着GC线程在转移对象的过程中，应用线程也在不停地访问对象。假设对象发生转移，但对象地址未及时更新，那么应用线程可能访问到旧地址，从而造成错误。而在ZGC中，应用线程访问对象将触发“读屏障”，如果发现对象被移动了，那么“读屏障”会把读出来的指针更新到对象的新地址上，这样应用线程始终访问的都是对象的新地址。那么，JVM是如何判断对象被移动过呢？就是利用对象引用的地址，即染色指针。下面介绍染色指针和读屏障技术细节。

染色指针

我们都知道jvm的垃圾回收器回收过程中都涉及到对对象进行标记，只有标记过的对象才是存活的对象，未被标记的对象将在GC中被回收掉。zgc的对象标记实现用的则是染色指针技术。（传统的GC都是将标记记录在对象头中，G1则是将标记记录在与对象独立的数据结构上-----Rset）

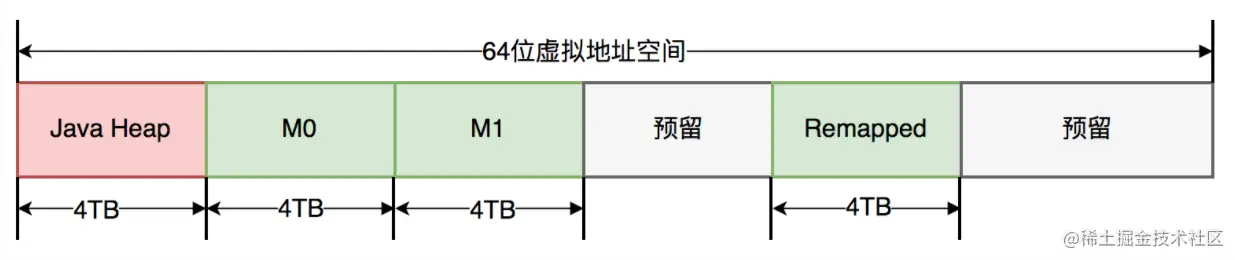

话不多说先看一张图：

其中，0~4TB 对应Java堆，4TB ~ 8TB 称为M0地址空间，8TB ~ 12TB 称为M1地址空间，12TB ~ 16TB 预留未使用，16TB ~ 20TB 称为Remapped空间。

当应用程序创建对象时，首先在堆空间申请一个虚拟地址，但该虚拟地址并不会映射到真正的物理地址。ZGC同时会为该对象在M0、M1和Remapped地址空间分别申请一个虚拟地址，且这三个虚拟地址对应同一个物理地址，但这三个空间在同一时间有且只有一个空间有效。ZGC之所以设置三个虚拟地址空间，是因为它使用“空间换时间”思想，去降低GC停顿时间。“空间换时间”中的空间是虚拟空间，而不是真正的物理空间。

与上述地址空间划分相对应，ZGC实际仅使用64位地址空间的第041位，而第4245位存储元数据，第47~63位固定为0。 染色指针优点如下： 染色指针可以使得一旦某个Region的存活对象被移走之后，这个Region立即就能够被释放和重用掉，而不必等待整个堆中所有指令向该Region的引用都被修正后才能清理。

染色指针可以大幅减少在垃圾收集过程中内存屏障的使用数量，设置内存屏障，尤其是在写屏障的目的通常是为了记录对象引用的变动情况，如果将这些信息直接维护在指针中，显然就可以省去一些专门的记录操作。

染色指针可以作为一种可扩展的存储结构用来记录更多与对象标记、重定位过程相关的数据，以便日后进一步提高性能。

读屏障

读屏障相比较来说比较好理解，传统gc使用的都是写屏障，去解决标记对象时漏标的问题，这部分会涉及三色标记和漏标的知识点，网上文章比较多，笔者就不过多阐述。ZGC则是使用的读屏障，在访问对象之前我们只要判断对象的引用标志位，对象是否是处于移动后，不需要整个gc过程结束，这样可以大大减少停顿时间。每次访问对象，因为由染色指针的技术，也可以在非常段的时间内判断对象的标志，所以使用读屏障并不会影响性能。

ZGC的执行流程

1.开始标记(STW)，找出根节点

2.并行标记，找出垃圾

3.处理边缘情况(STW）

4.重定位

5.重映射(这一步不算是单独的一步，一部分重映射会在下一次GC开始的时候和第一步一起执行，另一部分就是应用线程协助完成的)

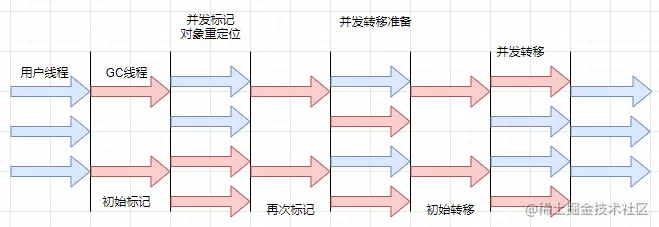

其执行流程如下图：

1.第一次ZGC的时候，ZGC会STW，根据线程栈和常量池查找到所有的根节点

2.恢复应用线程运行，把根节点分配给GC线程，每个线程只标记自己负责的根线程

3.并发的去寻找可达对象，如果对象的某个属性是引用类型并且指针显示它还没有开始标记，会把指向该引用类型的指针置为开始标记

4.标记该对象完成后会把指针置为已标记完成的状态

5.当所有的对象都标记完成后，开始进行重定位，将对象A移到新的region中，并且把旧的地址和新的地址做一个映射（Forwarding Tables，A'->A ），注意：此时指向该对象的指针仍然是开始重定位状态，如果此时应用程序访问原本指向A的指针，会根据映射修改指针的地址为新的地址，并且修改指针状态为重定位完成，这里就体现了应用程序帮助ZGC完成GC过程的一方面。

6.重定位完成后整个GC过程基本完结。

7.第二次和以后的GC，在查到到根节点根据指针获取对象时，如果指针的状态是开始重定位状态，会根据Forwarding Tabels映射修改指针。

需要注意并发标记阶段也是上一次GC的对象重定位阶段。

ZGC重要配置参数

重要参数配置样例：

-Xms10G -Xmx10G

-XX:ReservedCodeCacheSize=256m -XX:InitialCodeCacheSize=256m

-XX:+UnlockExperimentalVMOptions -XX:+UseZGC

-XX:ConcGCThreads=2 -XX:ParallelGCThreads=6

-XX:ZCollectionInterval=120 -XX:ZAllocationSpikeTolerance=5

-XX:+UnlockDiagnosticVMOptions -XX:-ZProactive

-Xlog:safepoint,classhisto*=trace,age*,gc*=info:file=/opt/logs/logs/gc-%t.log:time,tid,tags:filecount=5,filesize=50m

-Xms -Xmx：堆的最大内存和最小内存，这里都设置为10G，程序的堆内存将保持10G不变。 -XX:ReservedCodeCacheSize -XX:InitialCodeCacheSize：设置CodeCache的大小， JIT编译的代码都放在CodeCache中，一般服务64m或128m就已经足够。 -XX:+UnlockExperimentalVMOptions -XX:+UseZGC：启用ZGC的配置。 -XX:ConcGCThreads：并发回收垃圾的线程。默认是总核数的12.5%，8核CPU默认是1。调大后GC变快，但会占用程序运行时的CPU资源，吞吐会受到影响。 -XX:ParallelGCThreads：STW阶段使用线程数，默认是总核数的60%。 -XX:ZCollectionInterval：ZGC发生的最小时间间隔，单位秒。 -XX:ZAllocationSpikeTolerance：ZGC触发自适应算法的修正系数，默认2，数值越大，越早的触发ZGC。 -XX:+UnlockDiagnosticVMOptions -XX:-ZProactive：是否启用主动回收，默认开启，这里的配置表示关闭。 -Xlog：设置GC日志中的内容、格式、位置以及每个日志的大小。

ZGC的触发

ZGC的核心特点是并发，GC过程中一直有新的对象产生。ZGC有多种GC触发机制，总结如下：

预热规则：服务刚启动时出现，一般不需要关注。日志中关键字是“Warmup”。

外部触发：代码中显式调用System.gc()触发。 日志中关键字是“System.gc()”。

元数据分配触发：元数据区不足时导致，一般不需要关注。 日志中关键字是“Metadata GC Threshold”。

阻塞内存分配请求触发：当垃圾来不及回收，垃圾将堆占满时，会导致部分线程阻塞。我们应当避免出现这种触发方式。日志中关键字是“Allocation Stall”。

基于分配速率的自适应算法：最主要的GC触发方式，其算法原理可简单描述为”ZGC根据近期的对象分配速率以及GC时间，计算出当内存占用达到什么阈值时触发下一次GC”。通过ZAllocationSpikeTolerance参数控制阈值大小，该参数默认2，数值越大，越早的触发GC。我们通过调整此参数解决了一些问题。日志中关键字是“Allocation Rate”。

基于固定时间间隔：通过ZCollectionInterval控制，适合应对突增流量场景。流量平稳变化时，自适应算法可能在堆使用率达到95%以上才触发GC。流量突增时，自适应算法触发的时机可能会过晚，导致部分线程阻塞。我们通过调整此参数解决流量突增场景的问题，比如定时活动、秒杀等场景。日志中关键字是“Timer”。

主动触发规则：类似于固定间隔规则，但时间间隔不固定，是ZGC自行算出来的时机，我们的服务因为已经加了基于固定时间间隔的触发机制，所以通过-ZProactive参数将该功能关闭，以免GC频繁，影响服务可用性。 日志中关键字是“Proactive”。

ZGC存在的问题

ZGC在JDK15才达到production-ready，而JDK15不是长期支持的JDK版本，因此部署到生产环境中有困难。ZGC在JDK11上只是experimental的，只支持x64，想用在Arm/Mac/Windows上还需要用JDK15。

ZGC运行的时候能观察到下面的一些问题： 单代GC吞吐低：最显著的问题是Concurrent Mark阶段都需要全堆标记（耗时长），导致回收速度跟不上对象分配速度：

会出现分配停顿（Allocation Stall），需要启动一次新的ZGC，这次ZGC周期内所有应用线程都要暂停下来；

最坏情况甚至发生OOM：Concurrent Relocate阶段如果剩余的空间依然不够，就会抛出OOM；

GC线程并发运行导致CPU偏高；

由于ZGC采用colored pointer技术，因此不支持UseCompressedOops（相比之下ShenandoahGC却能支持），一定程度上影响小堆（32GB以下）的性能；不过JDK15后可以支持UseCompressedOops关闭时依然开启UseCompressedClassPointers，这样一定程度上缓解了性能上的缺憾；

对象分配卡顿，除了ZGC的暂停阶段之外，还受到下面的一些因素的影响：Page Cache Flush问题影响分配速度：ZGC把堆分为不同大小的page（对应G1的Region）——small/medium/large page（不同大小的object分配到不同类型的page中），如果各种大小对象分配速度不稳定（比如medium大小的object突然变多，那么就需要把large/small page转换成medium page，比较耗时），JDK15 production-ready之后有所缓解；

只有单个medium page：应用线程较多的情形下，如果多个线程同时分配medium大小的object且当前medium page空闲大小不够时，那么就会同时请求分配新的medium page，undo多余的分配会延迟分配，还有可能导致上述Page Cache Flush发生；

RSS特别高，可达3倍Xmx，这是由ZGC的multi-mapping机制导致的。

总结

经过此次对ZGC的学习，对zgc的染色指针，读屏障有了更深刻的理解，对生产环境使用ZGC也有了更多的信心，只有清楚其原理和构成，才可以放心的使用。
