GCD简介

什么是GCD？

GCD全称是Grand Central Dispatch，它使用纯C语言实现，提供了非常多强大的函数；

GCD的优势：

• GCD是苹果公司为多核的并行运算提出的解决方案；
• GCD会自动利用更多的CPU内核，比如(双核，四核)；
• GCD会自动管理线程的生命周期(创建线程、调度任务、销毁线程)

我们只需要告诉GCD想要执行什么任务，不需要编写任何线程管理代码；

关于GCD，有一句话需要我们记住：

GCD将任务添加到队列，并且指定执行任务的函数；

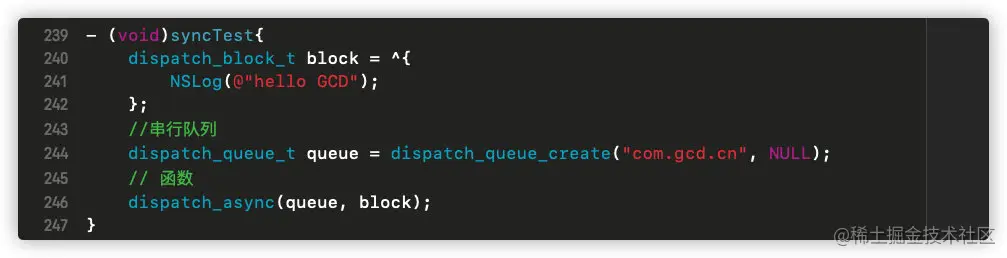

那么这句话如何理解呢？我们通过一个例子来说明，请看如下代码：

• 1.我们有一个任务:NSLog(@"Hello GCD")，它被定义成为dispatch_block_t形式的代码块(或者说任务块)；
• 2.指定(创建)一个dispatch_queue_t类型的队列，队列有两种：并发队列和串行队列
• 3.通过异步函数:dispatch_async将任何添加到队列中(将任何和队列绑在一起)；

函数

• 任务使用block封装；
• 任何的block没有参数也没有返回值；
• 执行任何的函数；
• 异步dispatch_async：
  • 不用等待当前语句执行完毕，就可以执行下一条语句；
  • 会开启线程执行block的任务；
  • 异步是多线程的代名词；
• 同步dispatch_sync：
  • 必须等待当前语句执行完毕，才会执行下一条语句；
  • 不会开启线程；
  • 在当前执行block的任务

队列

队列分为：串行队列和并发队列;(队列也是一种数据结构)，队列只有调度没有执行，执行需要线程来操作，而线程依赖于线程池；

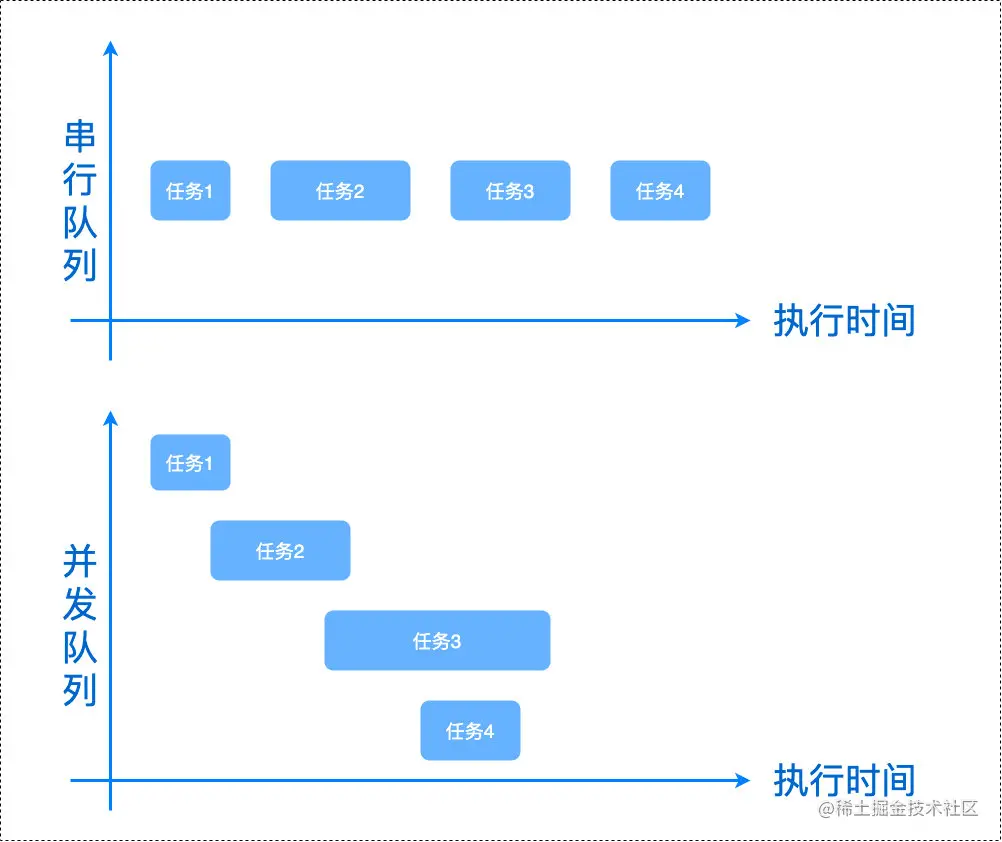

串行队列和并发队列区别如下图所示：

• 串行队列遵循FIFO(First In First Out)原则；
• 并发队列先调度的并不一定先执行；并发队列只考虑调度顺序；在某一时刻，可能有多个任务都在调度；

函数与队列

• 同步函数串行队列
  • 不会开启线程，在当前线程执行任务
  • 任务串行执行，任务一个接着一个
  • 会产生堵塞
• 同步函数并发队列
  • 不会开启线程，在当前线程执行任务
  • 任务一个接着一个
• 异步函数串行队列
  • 开启线程，一条新线程
  • 任务一个接着一个
• 异步函数并发队列
  • 开启线程，在当前线程执行任务
  • 任务异步执行，没有顺序，与CPU调度有关

关于队列的一道面试题：

面试题

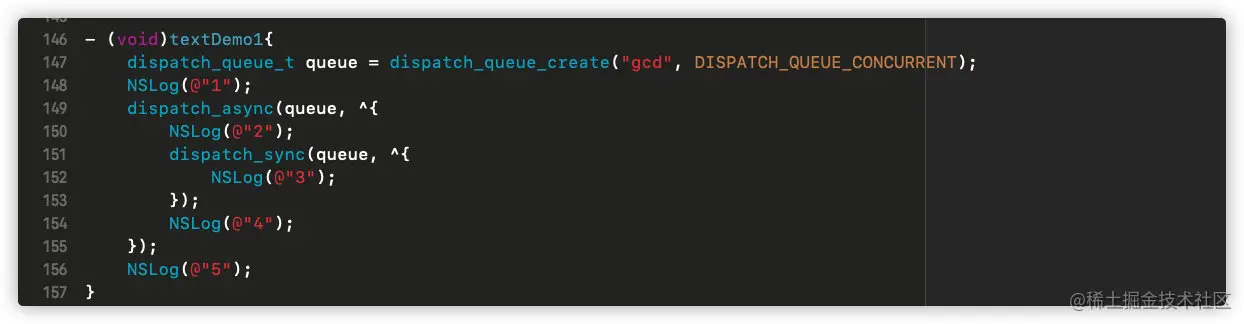

看如下代码的打印结果：

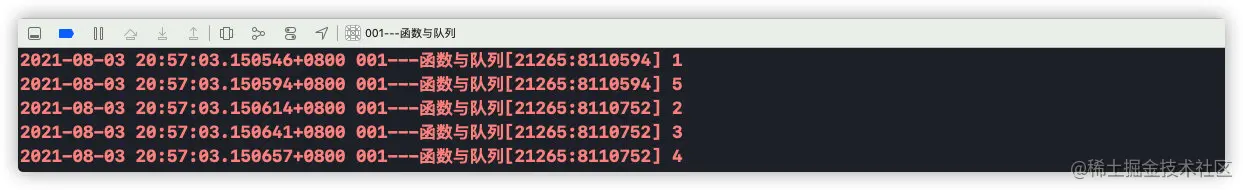

打印结果：

解析：

• DISPATCH_QUEUE_CONCURRENT说明queue是一个并发队列，而队列中任务的执行是一个耗时操作；所以1和5先打印；
• 接下来执行dispatch_async中的任务，先打印2；
• dispatch_sync是一个同步函数，所以dispatch_sync会阻塞任务，打印3;
• 最后打印4；

所以最终打印： 1 5 2 3 4

接下来，我们对代码稍作修改：

最终执行代码会崩溃；

解析

• 1和5依然先打印；
• NULL说明queue是一个串行队列(DISPATCH_QUEUE_SERIAL)，或者说是同步队列；遵循FIFO的原则，所以dispatch_async中的代码执行顺序为：

解析：

由于是串行队列，所以NSLog(@"2")，dispatch_sync代码块和NSLog(@"4")三个任务会相继加入到队列中，NSLog(@"4")要等待dispatch_sync代码块执行完毕才能执行，而dispatch_sync代码块又向队列中添加了NSLog(@"3")的任务，任务NSLog(@"3")在任务NSLog(@"4")之后，所以要等待NSLog(@"4")执行完毕才能执行，而NSLog(@"4")又在等待dispatch_sync代码块最终导致了死锁;

dispatch_sync阻塞了红色区域的整个代码块；

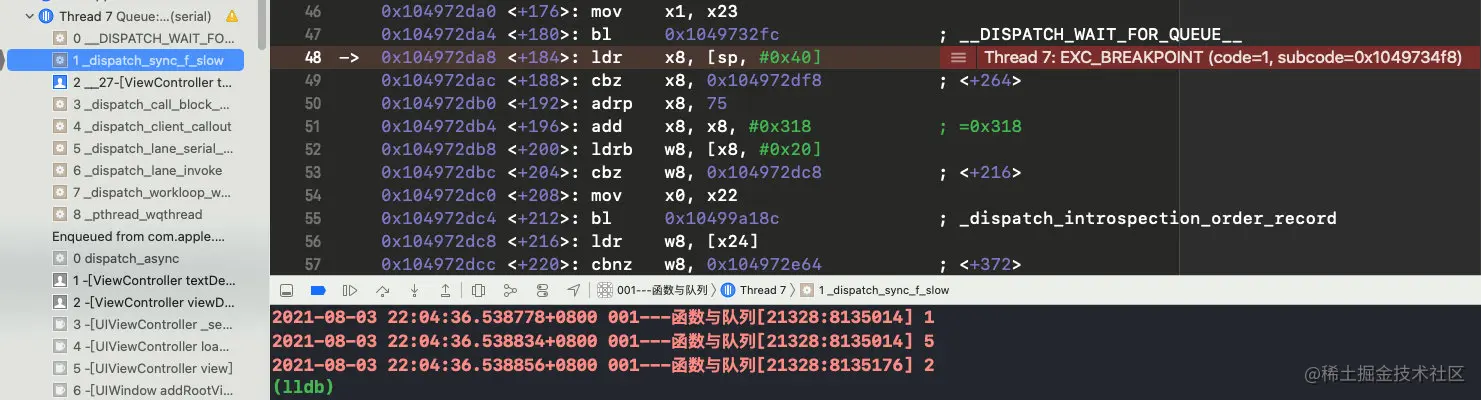

所以最终打印结果：1 5 2 崩溃

死锁的堆栈信息为_dispatch_sync_f_slow;

那么引起死锁的原因是什么呢？

• 主线程因为同步函数的原因等着先执行任务；
• 主队列等着主线程的任务执行完毕再执行自己的任务
• 主队列和主线程相互等待会造成死锁；

主队列与全局队列

• 主队列
  • 专门用来在主线程上调度任务的串行队列
  • 不会开启线程
  • 如果当前主线程正在有任务执行，那么无论主队列中当前被添加了什么任务，都不会被调度
  • dispatch_get_main_queue()
• 全局并发队列
  • 为了方便程序员的使用，苹果提供了全局队列dispatch_get_global_queue(0,0)
  • 全局队列是一个并发队列
  • 在使用多线程开发时，如果队列没有特殊需求，在执行异步任务时，可以直接使用全局队列

主队列分析

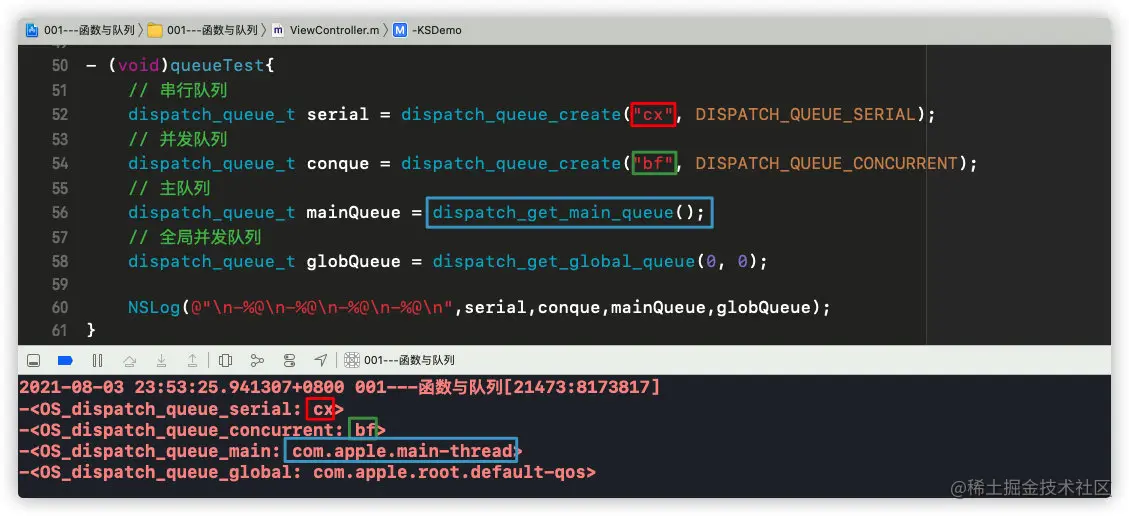

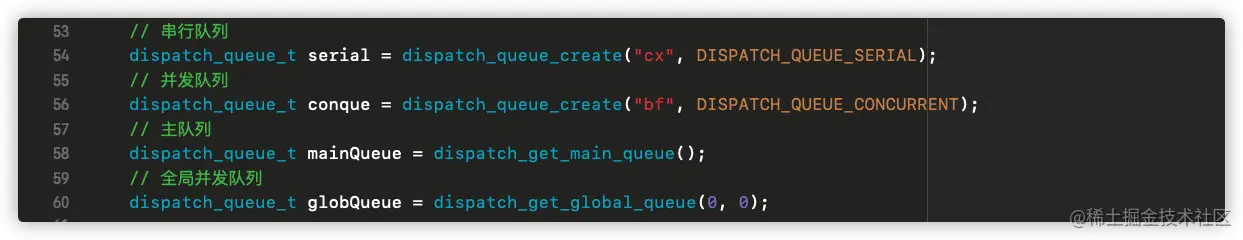

我们常用的队列以下四种形式：

那么主队列dispatch_get_main_queue是一个什么队列呢？我们点击进入发现，在dispatch_get_main_queue的注释中有这样一行文字：

......
Because the main queue doesn't behave entirely like a regular serial queue,

......
the main thread before main() is called.

意思是：主队列表现的并不像一个普通的串行队列；而且它在main函数之前

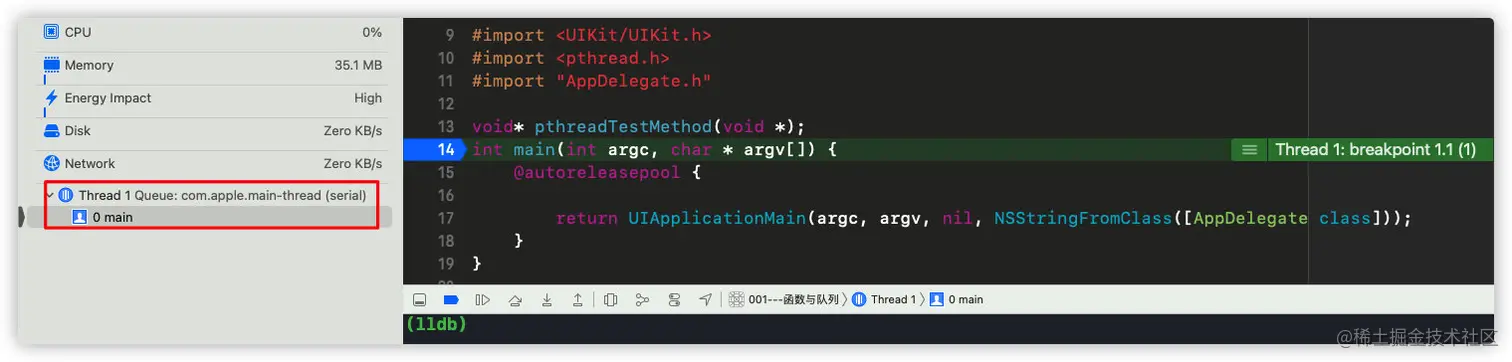

那么，我们可以在main函数上打上断点来验证一下：

主队列也是串行队列(serial)的一种；

那么，它是在什么时候创建，又是在怎么获取的呢？我们可以结合其源码来分析，那么它的源码在什么地方呢？我们执行一个测试函数：

可以发现，测试代码中block的_block_invoke来自于libdispatch.dylib中的_dispatch_call_block_and_release;

我们可以从源码地址获取libdispatch的源码；

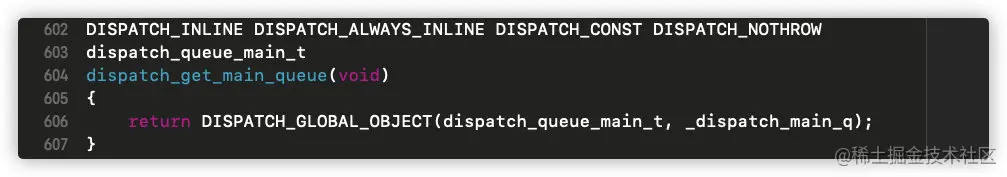

我们在源码中搜索dispatch_get_main_queue:

dispatch_get_main_queue调用了DISPATCH_GLOBAL_OBJECT，并传递了两个参数dispatch_queue_main_t和_dispatch_main_q

其宏定义如下：

#define DISPATCH_GLOBAL_OBJECT(type, object) ((type)&(object))

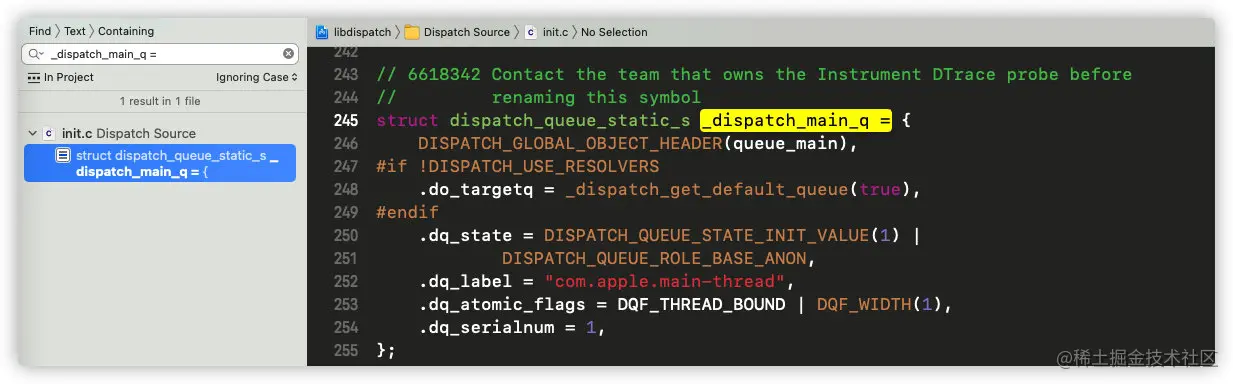

也就是说dispatch_queue_main_t是类型，_dispatch_main_q才是它真正的对象；那么我们搜索_dispatch_main_q =来寻找_dispatch_main_q的赋值：

除了这种方式，我们也可以通过另一种方式来寻找切入点：

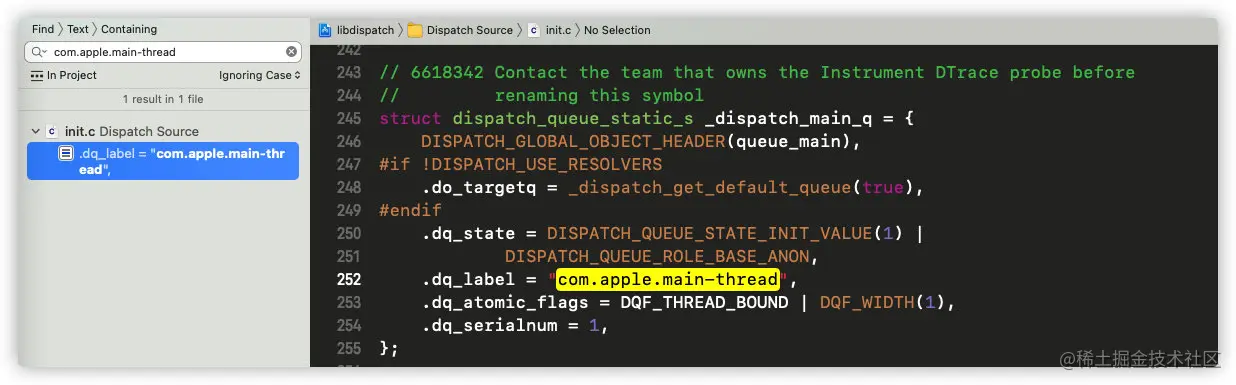

我们发现，创建队列时，我们自定义的label能够打印出来，那么dispatch_get_main_queue的label字符串com.apple.main-thread是否在源码中也有体现呢？

搜索此label，同样可以定位到相同的位置；

那么我们怎么根据源码来论证dispatch_get_main_queue是一个串行队列呢?

串行队列与并发队列又有哪些不一样的特性呢？

由于串行队列与并发队列都是使用dispatch_queue_create创建的，那么我们就以此为切入点，结合源码去分析底层逻辑；

串行和并发的底层源码分析

在libdispatch源码中搜索dispatch_queue_create(const;

为什么搜索呢，是因为在工程中进入的声明，发现其声明为:

dispatch_queue_t
dispatch_queue_create(const char *_Nullable label,
		dispatch_queue_attr_t _Nullable attr);

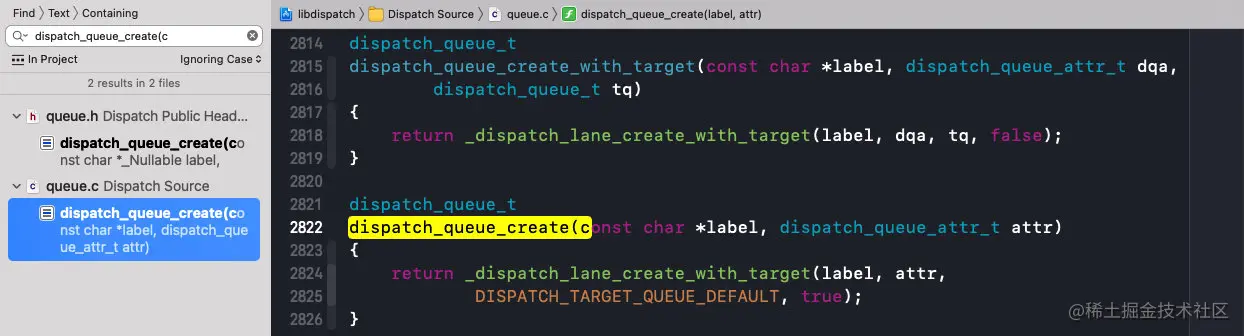

搜索dispatch_queue_create(const可以定位到dispatch_queue_create的实现：

调用了_dispatch_lane_create_with_target，并且传递了label，attr，DISPATCH_TARGET_QUEUE_DEFAULT等参数；我们进入_dispatch_lane_create_with_target方法：

由于函数实现代码较多，只截取一部分；按照分析源码的思维逻辑，这个时候，我们需要研究其返回值，也就是return的地方:

return _dispatch_trace_queue_create(dq)._dq;

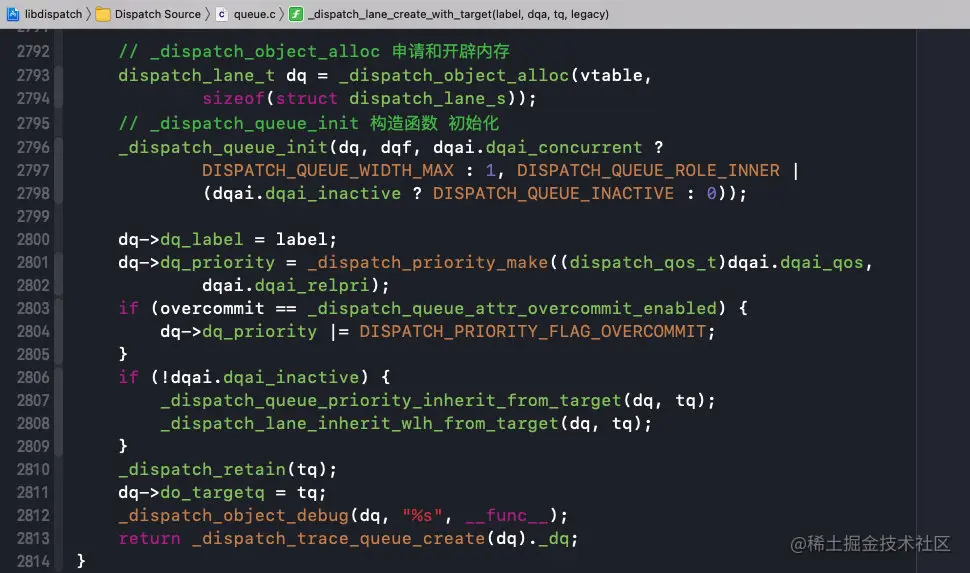

_dispatch_trace_queue_create是一个追踪函数，不是重点，所以，我们重点落在了参数dq上，它是如何创建的呢：

• _dispatch_object_alloc:申请和开辟内存
• _dispatch_queue_init:构造函数 初始化

我们在这里看到了一个重点：

dqai.dqai_concurrent ? DISPATCH_QUEUE_WIDTH_MAX : 1

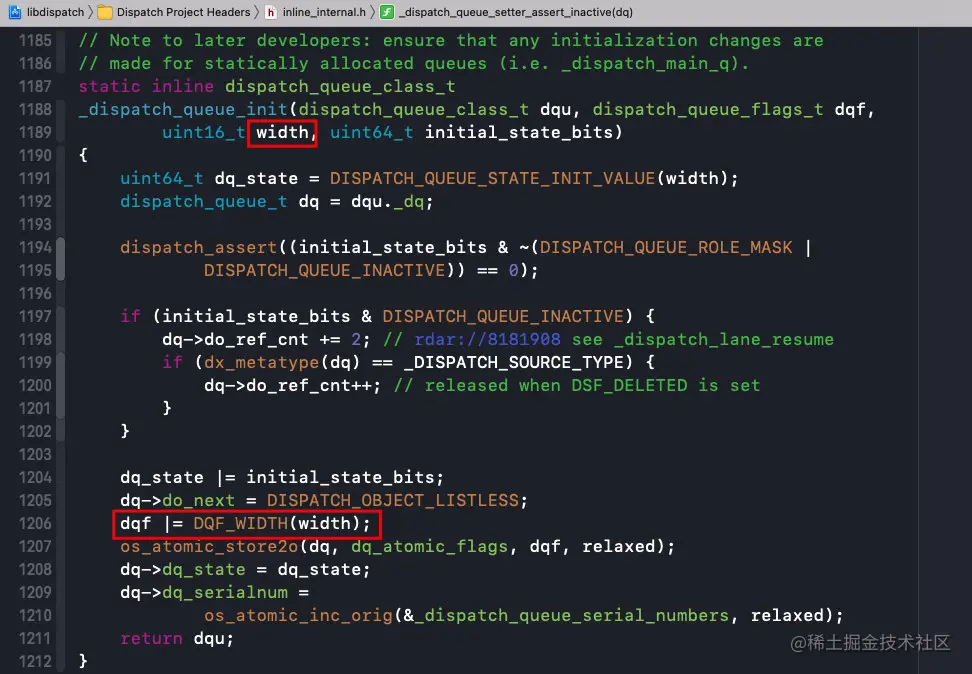

判断dqai是否是并发，如果是并发，参数传递DISPATCH_QUEUE_WIDTH_MAX，否则参数传1；我们看一下_dispatch_queue_init的实现：

它的第三个参数width就是区分是并发队列还是串行队列的标识；

也就是如果DQF_WIDTH(width)的width是1，那么就是串行队列，否则就是并发队列，这跟我们上文分析dispatch_get_main_queue时，最终定位的_dispatch_main_q的赋值：

此处DQF_WIDTH(1)传入了参数1，再次说明验证了我们主队列是串行队列的结论；

那么dq_serialnum是干什么的呢？

我们看一下os_atomic_inc_orig是什么：

#define os_atomic_inc_orig(p, m) \
		os_atomic_add_orig((p), 1, m)

而&_dispatch_queue_serial_numbers在源码中搜索，可以定位到:

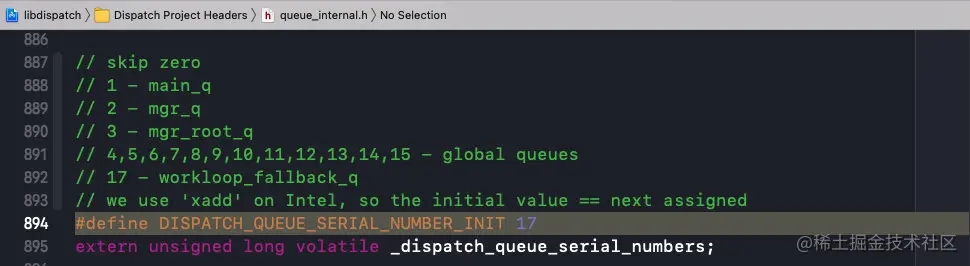

而宏定义DISPATCH_QUEUE_SERIAL_NUMBER_INIT为17:

根据注释，我们可以看出，这个宏定义标识了不同的队列，主队列时其值为1;

那么DISPATCH_QUEUE_SERIAL_NUMBER_INIT替换为17，参数m替换成relaxed之后，可以得到：

#define os_atomic_inc_orig(p, m) \
		os_atomic_add_orig((p), 1, relaxed)

我们继续查看os_atomic_add_orig:

#define os_atomic_add_orig(p, v, m) \
		_os_atomic_c11_op_orig((p), (v), m, add, +)

也就是:

#define os_atomic_add_orig(17, 1, relaxed) \
		_os_atomic_c11_op_orig((17), (1), relaxed, add, +)

继续看_os_atomic_c11_op_orig：

#define _os_atomic_c11_op_orig(p, v, m, o, op) \
		atomic_fetch_##o##_explicit(_os_atomic_c11_atomic(p), v, \
		memory_order_##m)

也就是:

#define _os_atomic_c11_op_orig((17)), (1), relaxed, add, +) \
		atomic_fetch_##o##_explicit(_os_atomic_c11_atomic(p), v, \
		memory_order_##m)

• ##o##:是一个连接符号，在编译的过程中会被删除，然后把参数o传进来，拼接上；

最终宏定义变成：

#define _os_atomic_c11_op_orig((17)), (1), relaxed, add, +) \
		atomic_fetch_add_explicit(_os_atomic_c11_atomic(p), v, \
		memory_order_##m)

atomic_fetch_add_explicit是C++ 11的原子操作函数：

atomic_fetch_add_explicit(volatile A * obj, M arg, memory_order order);

• obj:指向要修改的原子对象的指针；
• arg:要添加到存储在原子对象中的值的值
• order:此操作的内存同步排序，所有值都是允许的

其结果也就是把17加上1;

通过dqai.dqai_concurrent的值可以知道队列是串行队列还是并发队列，那么dqai是什么呢？

dispatch_queue_attr_info_t dqai = _dispatch_queue_attr_to_info(dqa);

dqai就是我们所说的优先级；_dispatch_queue_attr_to_info将dqa进行面向对象封装;

GCD底层源码继承链分析

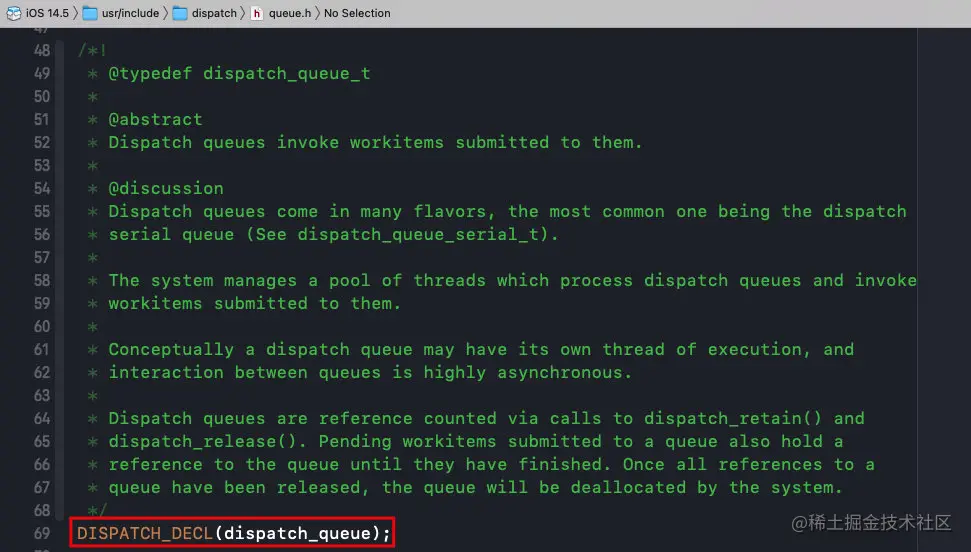

在前文中我们创建了四个队列，但是不管是串行队列还是并行队列，最终都是使用dispatch_queue_t这个类型来接收的；那么我们就以此为切入点，来分析一下dispatch_queue_t是如何处理不同的队列的，点击dispatch_queue_t跳转：

宏DISPATCH_DECL的定义为:

其实有多处宏定义，但是最终的结果应该是一致的，所以我们找一个易于分析的来探索；

#define DISPATCH_DECL(name) \
		typedef struct name##_s : public dispatch_object_s {} *name##_t

此处name为dispatch_queue，那么宏定义可以转换为:

#define DISPATCH_DECL(dispatch_queue) \
		typedef struct dispatch_queue_s : public dispatch_object_s {} *dispatch_queue_t

那么typedef struct dispatch_queue_s : public dispatch_object_s {} *dispatch_queue_t这串代码如何解释呢？

dispatch_queue_t是一个类型，这个类型来自于dispatch_queue_s类型的结构体；而结构体有继承自dispatch_object_s;

dispatch_queue_t->dispatch_queue_s->dispatch_object_s

类似于

class->objc_class->objc_object的继承关系；

GCD面试题

面试题一

@property (atomic, assign) int num;

while (self.num < 5) {
    dispatch_async(dispatch_get_global_queue(0, 0), ^{
        self.num++;
    });
}
NSLog(@"end : %d",self.num);

解析：

• 当sum小于5时，将一直会进入while的死循环中，只要num小于5，就不会向下执行；
• 异步函数dispatch_async会开辟新的线程去执行num++操作，再循环执行的过程中，这些线程可能返回了，也可能没有返回，后台可能存在N多线程；
• 当某一个线程的num++执行完之后，num大于等于5之后才会进行打印；

打印一个 大于等于5的数字

面试题二

@property (atomic, assign) int num;

for (int i= 0; i<10000; i++) {
    dispatch_async(dispatch_get_global_queue(0, 0), ^{
        self.num++;
    });
}
NSLog(@"end : %d",self.num);

解析：

• for循环，直接循环10000次
• 异步函数dispatch_async会开辟新的线程执行num++操作，当10000次循环执行完毕的时候，这些线程中肯定有线程未返回；

打印一个 小于等于10000的数字

GCD的任务执行流程

同步流程

我们来看一个同步的GCD函数：

dispatch_sync(dispatch_get_global_queue(0, 0), ^{
    NSLog(@"GCD 函数分析");
});

我们都知道这个方法能够打印出GCD 函数分析，但是这个block代码块是什么时候被执行的呢？

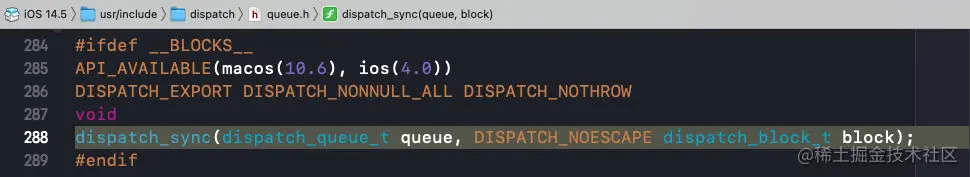

我们看一下dispatch_sync函数的声明：

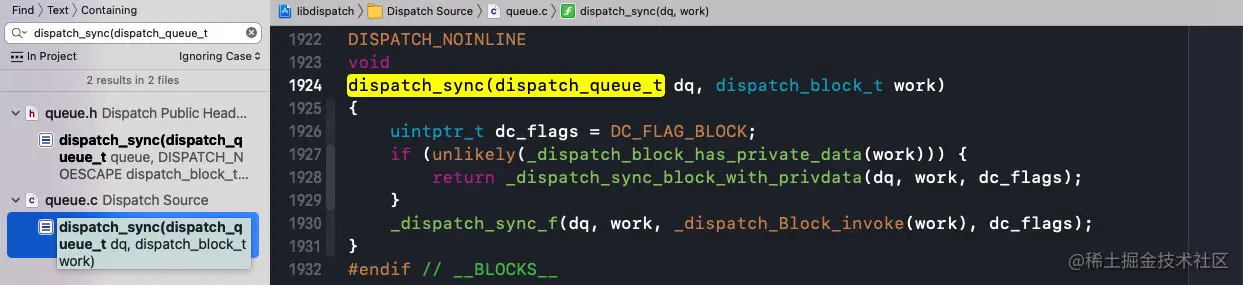

然后在源码中搜索dispatch_sync(dispatch_queue_t可以找到其实现：

我们研究的是代码块的执行，也就是work，所以我们只要留意work的调用就可以了，但是此处的_dispatch_sync_block_with_privdata和_dispatch_sync_f究竟走的哪个函数呢？我们在GCD函数调用的时候添加断点，然后添加两个函数的符号断点，继续运行:

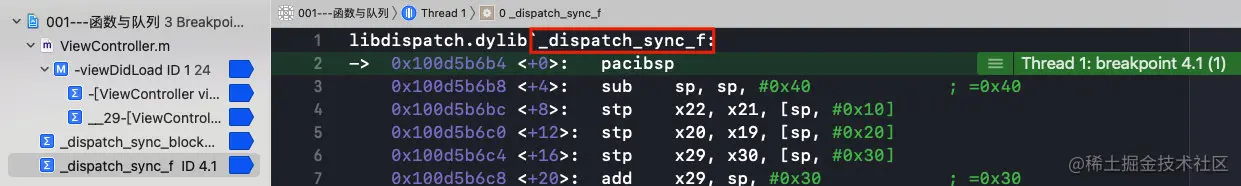

发现走的是函数_dispatch_sync_f，搜索_dispatch_sync_f(dispatch_queue_t：

调用了_dispatch_sync_f_inline，参数ctxt就是work，而func也与work有关，我们继续向下搜索_dispatch_sync_f_inline(dispatch_queue_t：

此处分支太多，我们在工程中继续添加_dispatch_barrier_sync_f，_dispatch_sync_f_slow，_dispatch_sync_recurse，_dispatch_sync_invoke_and_complete四个符号断点，向下执行：

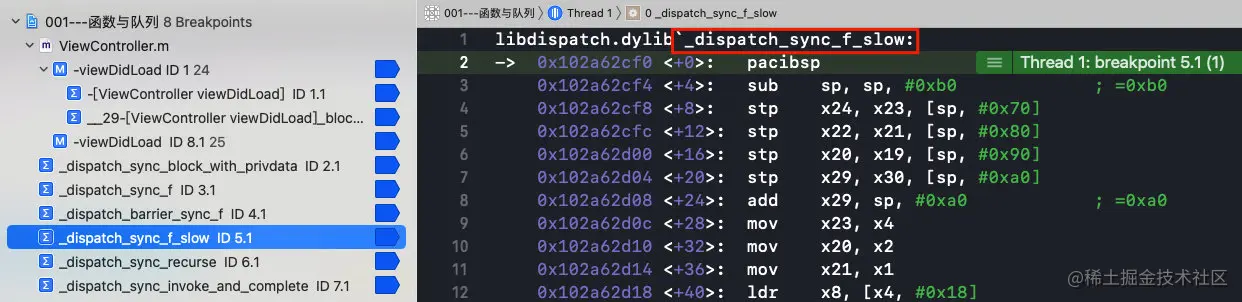

执行了_dispatch_sync_f_slow,点击进入这个方法的实现：

此方法中和ctxt与func有关的方法有两个_dispatch_sync_function_invoke和_dispatch_sync_invoke_and_complete_recurse，分别下符号断点，继续运行：

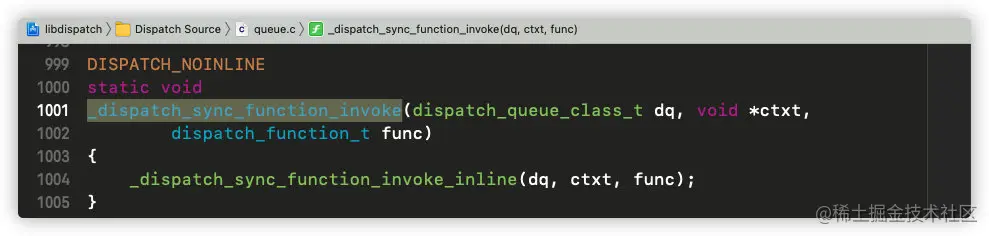

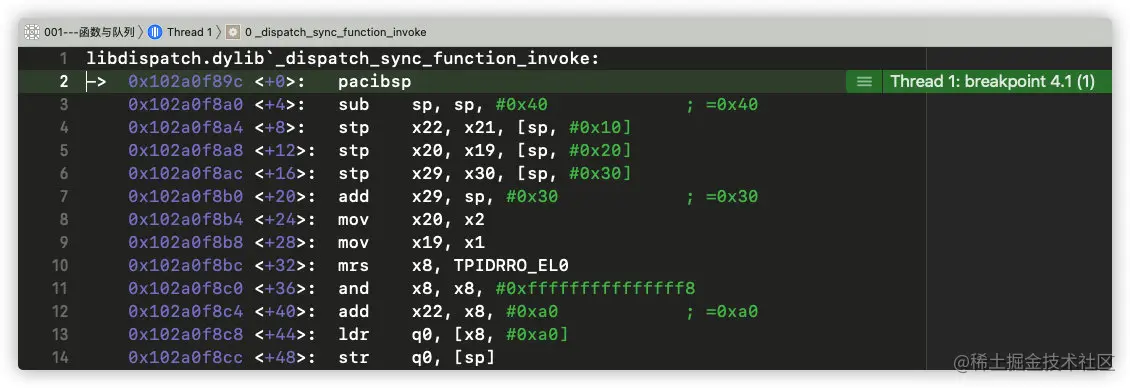

点击进入_dispatch_sync_function_invoke：

点击进入_dispatch_sync_function_invoke_inline:

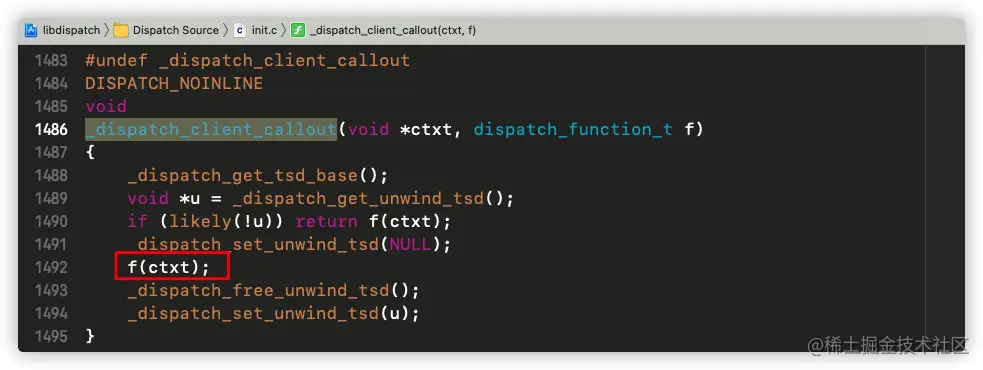

此处跟ctxt和func有关的只有_dispatch_client_callout，点击进入方法：

最终在这个地方执行了回调；那么究竟是不是这样呢？我们在工程中打印一下堆栈验证一下：

验证结果与我们分析的结果一致；

异步流程

我们来看一个同步的GCD函数：

dispatch_async(dispatch_get_global_queue(0, 0), ^{
    NSLog(@"GCD 函数分析");
});

其函数声明如下：

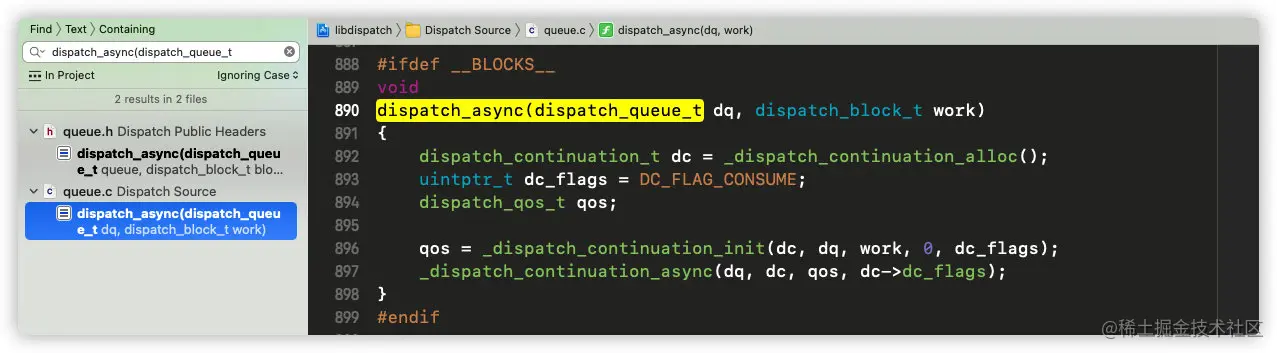

我们在源码中搜索它的实现：

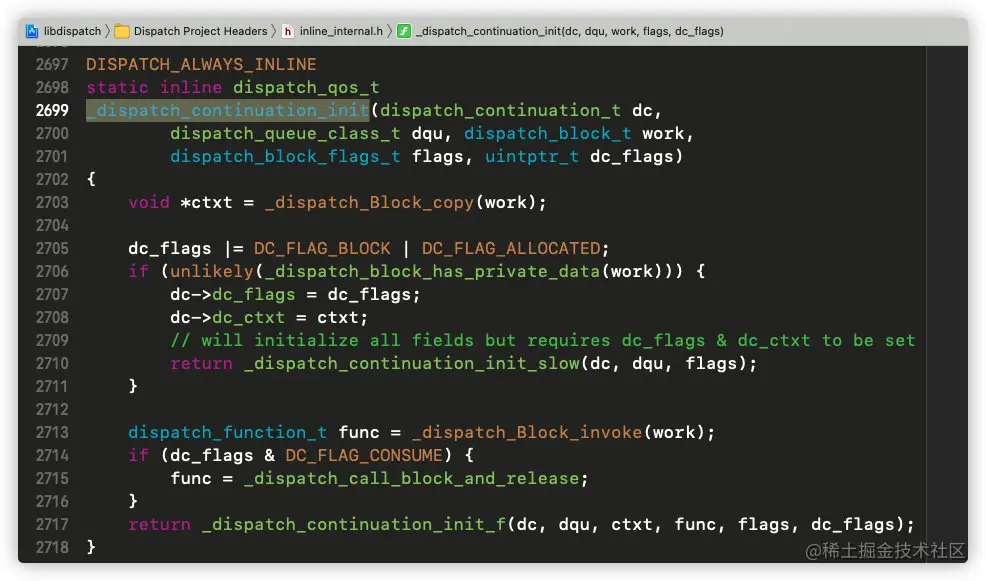

这里边和work有关的方法是_dispatch_continuation_init，点击进入其实现：

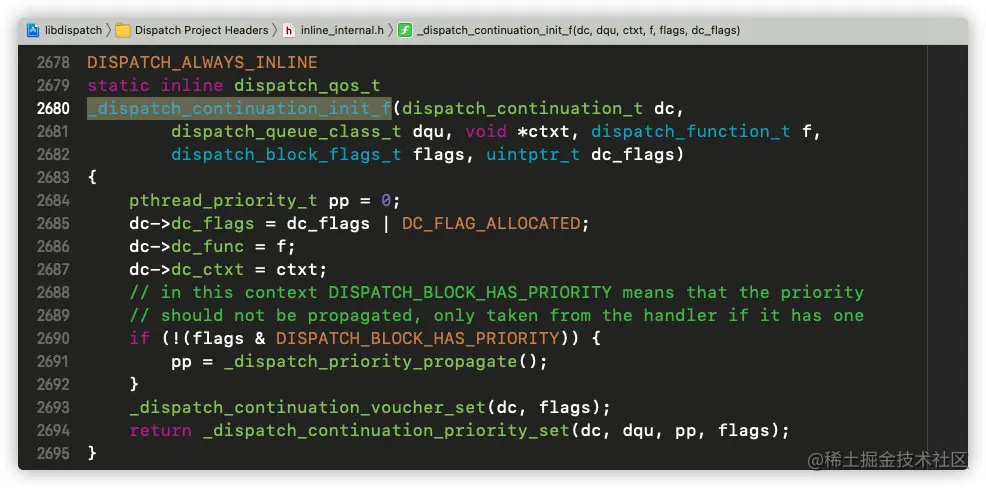

这里边与ctxt和work有关的函数是_dispatch_continuation_init_f，点击进入这个方法：

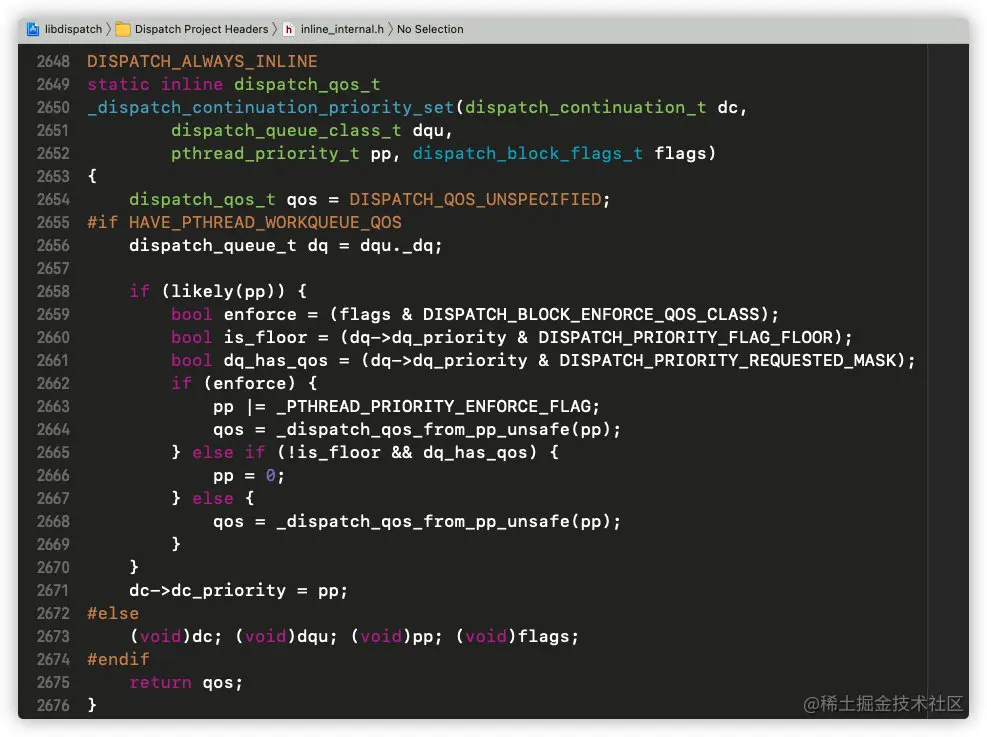

在这里ctxt和f分别赋值给了dc的dc_ctxt和dc_func两个成员变量，进入_dispatch_continuation_priority_set函数：

这里是针对qos的封装(优先级)，那就是说在_dispatch_continuation_init这个函数的分支里边是针对任何和优先级的封装，那么为什么Apple要在这个地方针对异步函数做此操作呢？

因为异步函数异步调用，里边会出现无序的情况，那么就需要优先级作为参考和衡量的依据，然后根据CPU的调度情况进行调度；

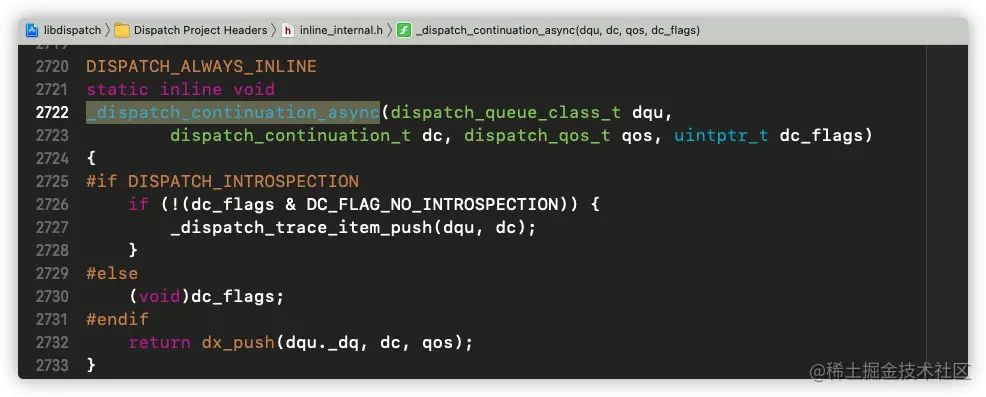

那么封装qos之后，如何操作呢？我们点击进入_dispatch_continuation_async方法：

_dispatch_trace_item_push是个追踪函数，可以忽略；那么我们着手分析dx_push这个宏定义：

#define dx_push(x, y, z) dx_vtable(x)->dq_push(x, y, z)

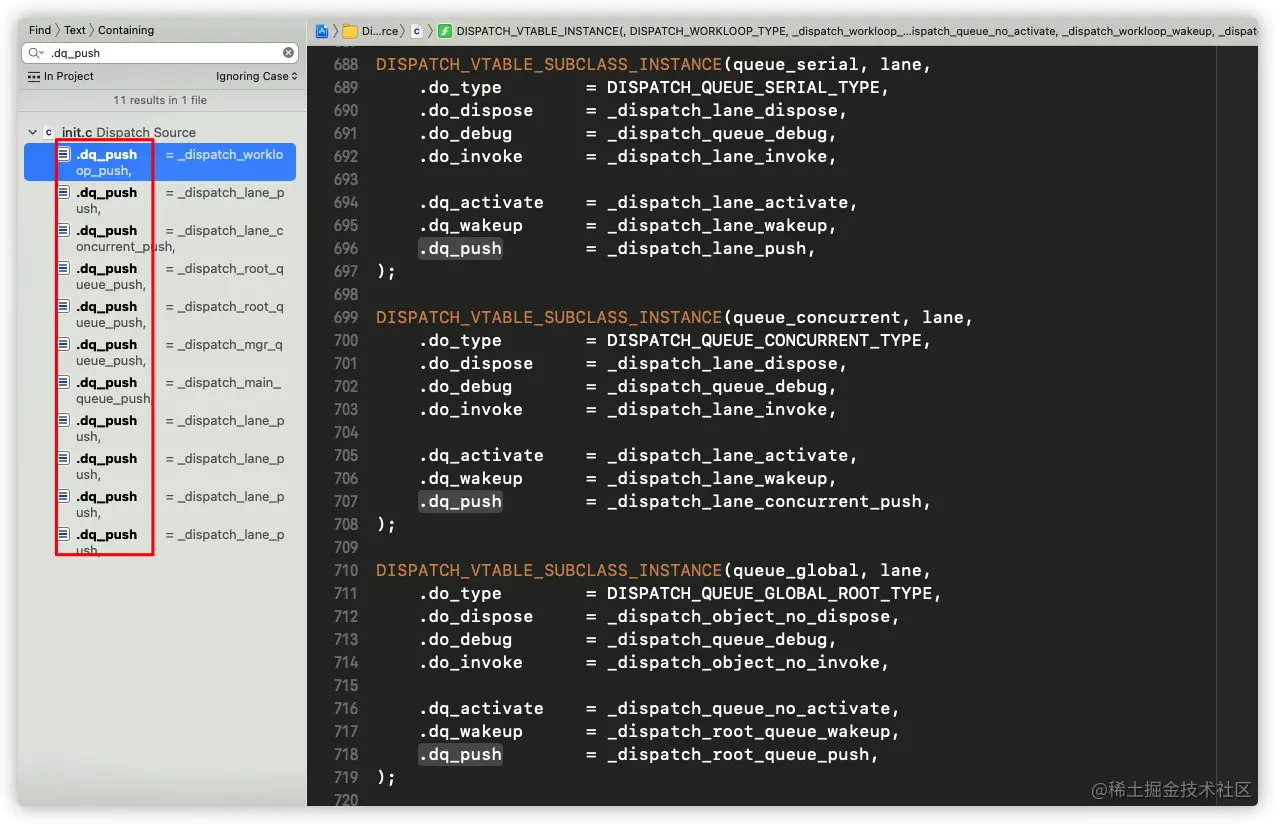

因为参数dos对应着z，所以此处我们应该分析宏定义dp_push，dx_vtable(x)->dq_push(x, y, z)此处是一个函数的调用，那么一定存在这对应函数的赋值操作：

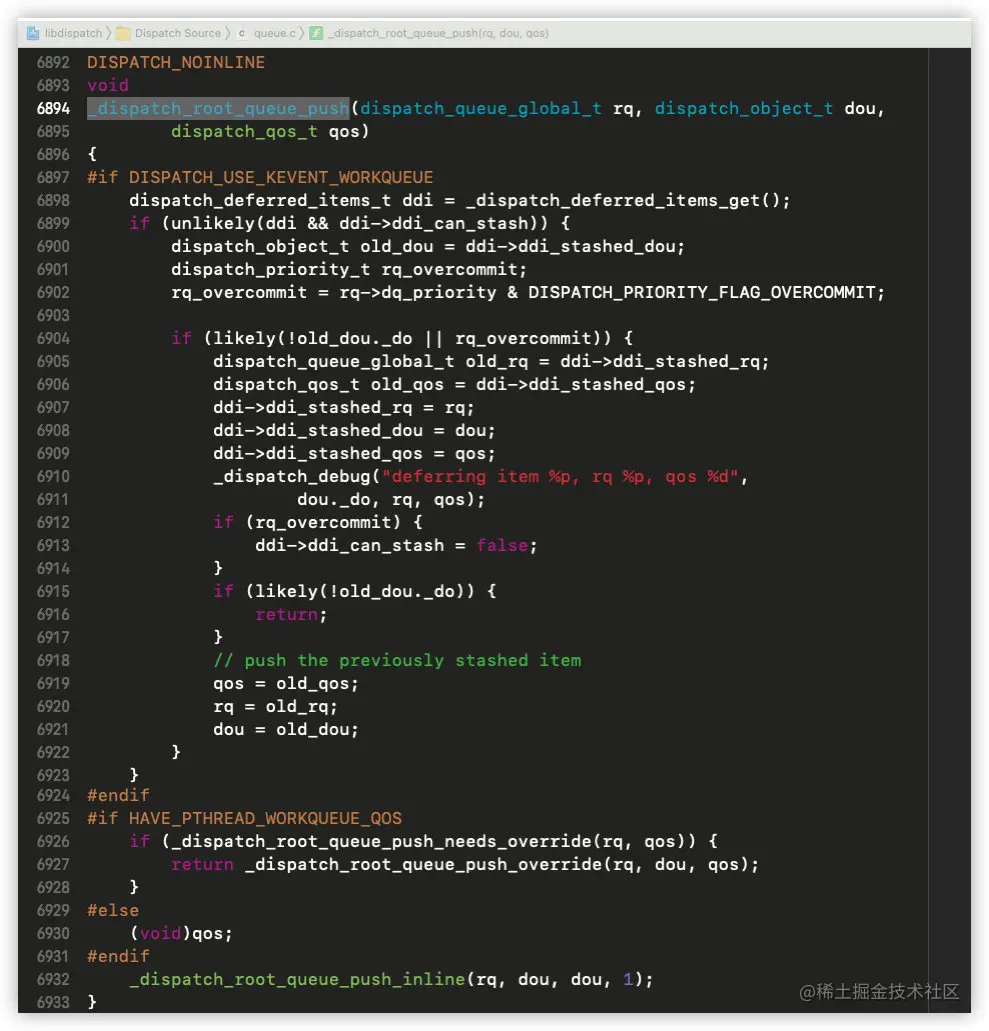

针对队列的不同，赋值不同的值，全局并发队列赋值情况为_dispatch_root_queue_push，搜索定位:

此处与qos有关的是_dispatch_root_queue_push_override，但由于宏定义HAVE_PTHREAD_WORKQUEUE_QOS为0，所以此函数并不执行，将会执行(void)qos，然后调用_dispatch_root_queue_push_inline函数：

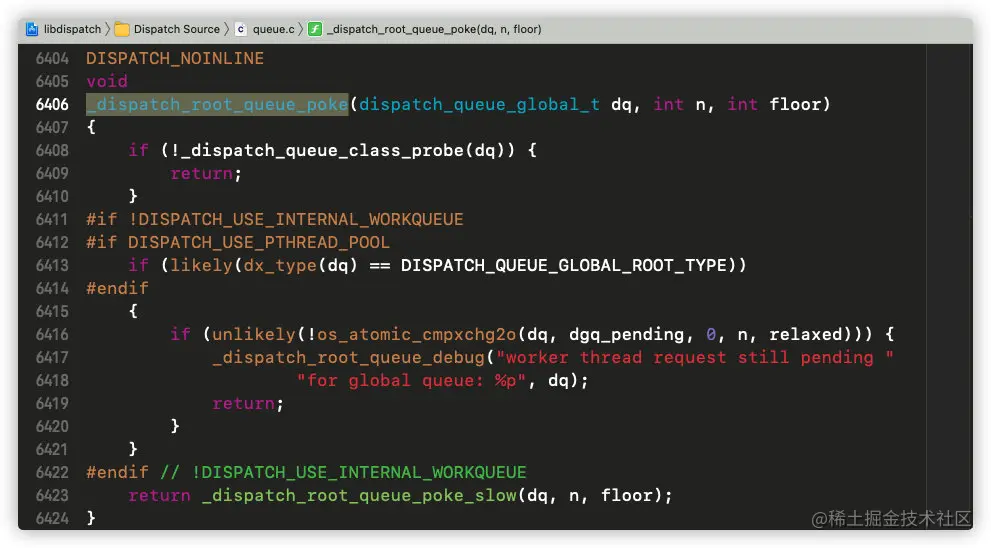

继续进入_dispatch_root_queue_poke函数:

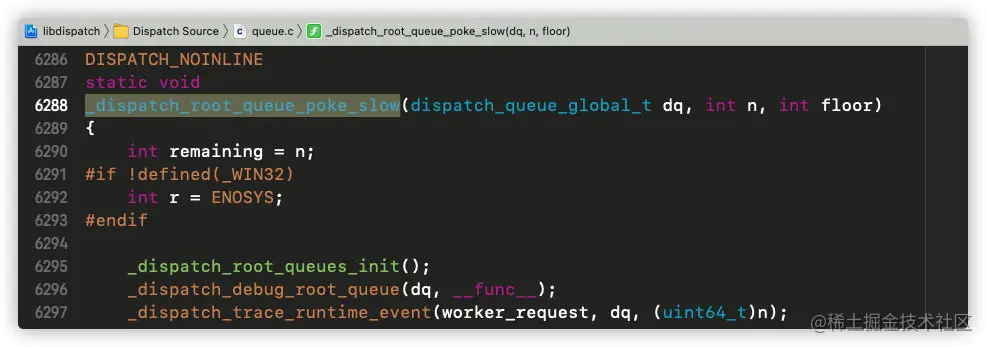

然后进入_dispatch_root_queue_poke_slow:

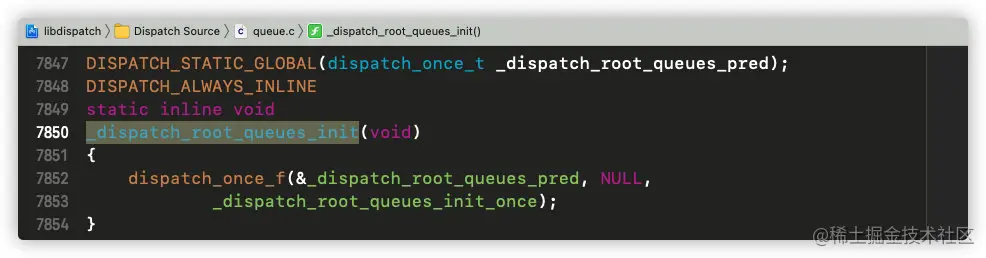

此方法过于庞大，我们无从入手，但是我们发现有一个初始化方法_dispatch_root_queues_init，我们试着看看这个方法的实现：

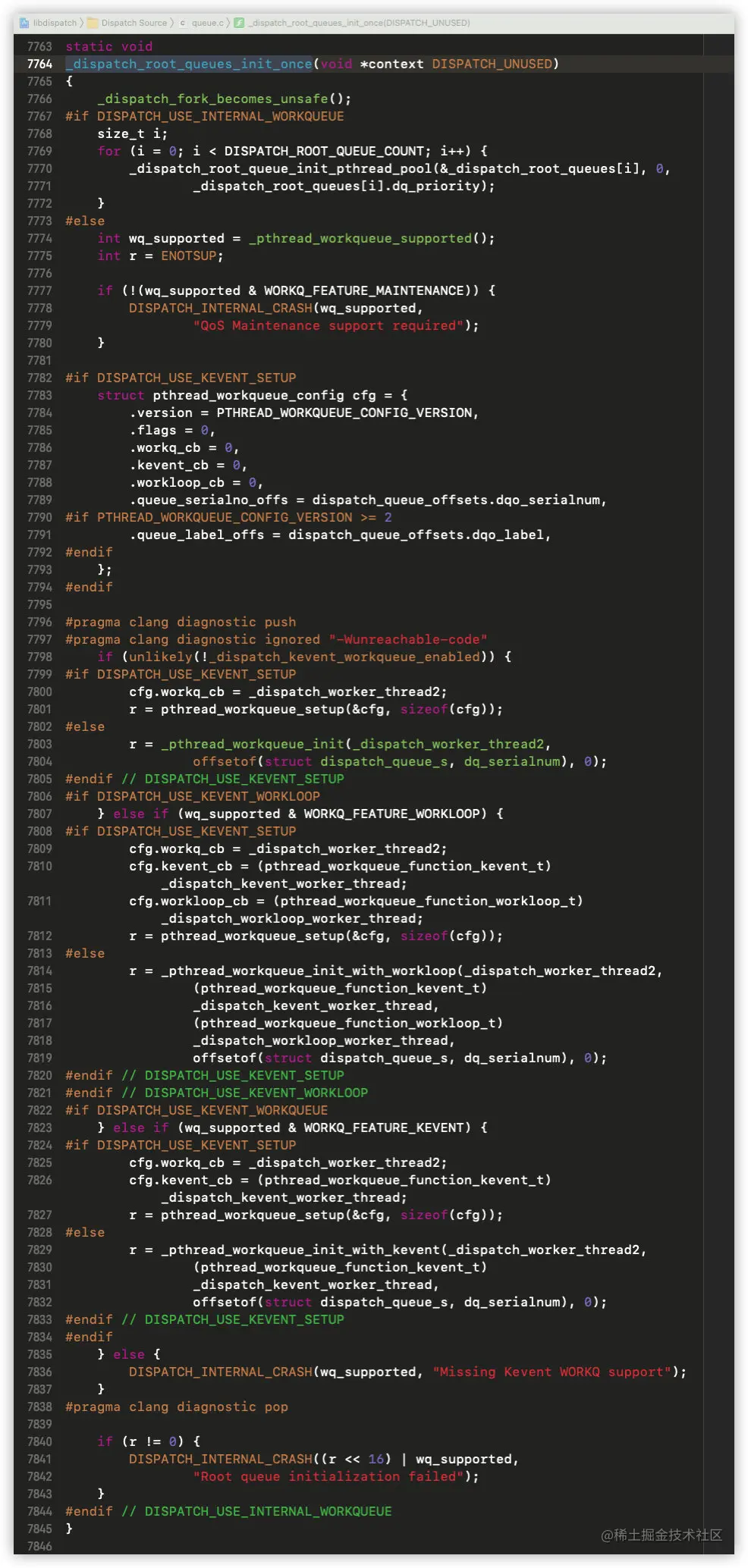

dispatch_once_f是一个单例的调用，调用了_dispatch_root_queues_init_once，我们继续查看其实现：

• _dispatch_root_queue_init_pthread_pool:判断当前可调度线程池的状况；
• pthread_workqueue_config:工作队列的配置信息；

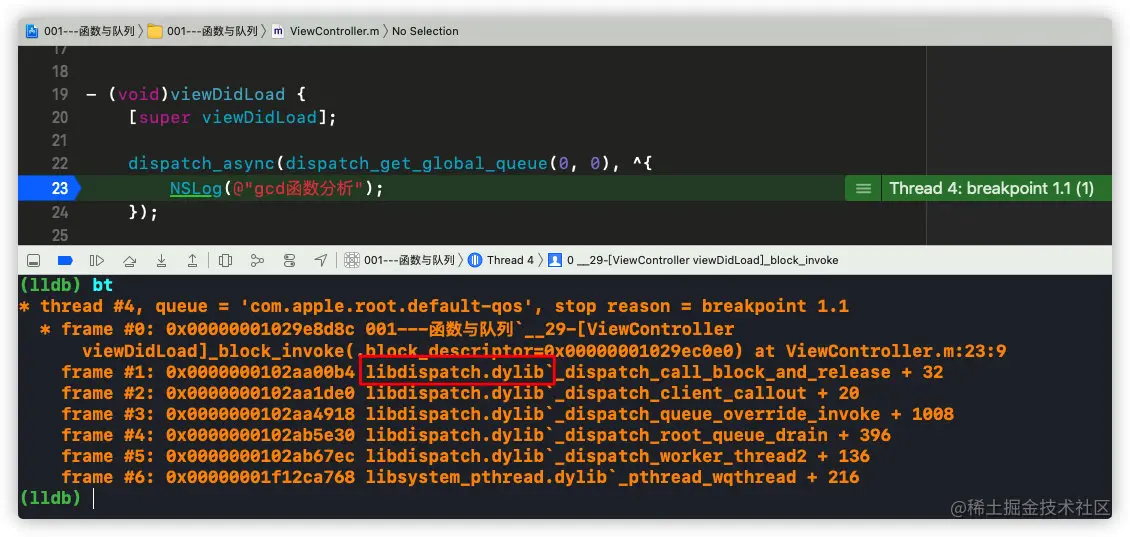

但是我们实在是不能分辨到底该如何继续往下分析，那么我们可以采用倒推的方法，先查看异步函数的堆栈:

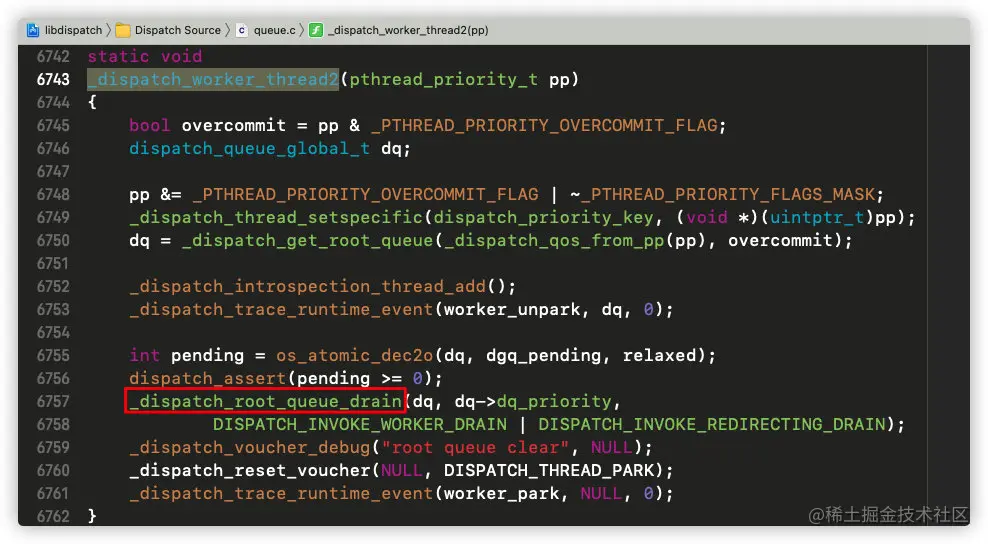

在对战信息中_dispatch_worker_thread2刚好在工作队列的配置信息里边，那么我们顺着_dispatch_worker_thread2继续分析：

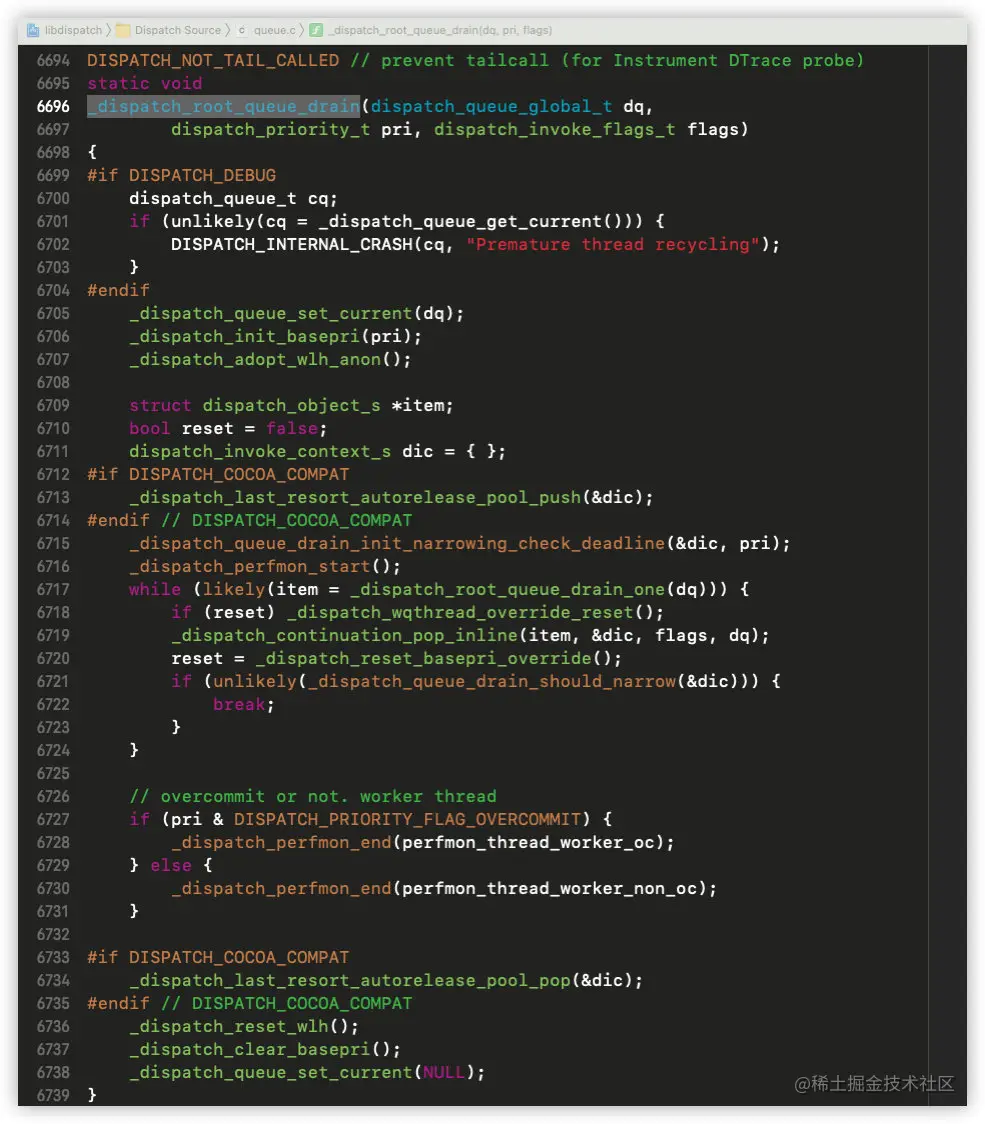

这里调用了_dispatch_root_queue_drain，进入其实现：

但是在这个方法中并没有任何地方调用_dispatch_queue_override_invoke，那么一定是方法体内的某一个方法调用了_dispatch_queue_override_invoke，经过查看我们发现是_dispatch_continuation_pop_inline调用了_dispatch_continuation_invoke_inline，然后调用了_dispatch_client_callout，而_dispatch_client_callout最终实现为:

源码分析甚是枯燥，还需多一份耐心......
