桥接模式-支付功能的扩展

这是我参与8月更文挑战的第13天,活动详情查看:8月更文挑战


1. 支付功能的扩展

由于支付宝和微信的存在,现在的系统要做「在线支付」已经变得非常简单了,在对应的平台注册企业账号,拿到开发文档,引入SDK包,进行一些简单的接口调用就可以完成对接了。本篇文章就以「支付」为例子,巧用「桥接模式」来进行功能的扩展。

在对接「支付业务」时,公司领导的要求几乎都是这样的:1.支持的支付平台越多越好、2.支持的支付方式也越多越好。当然越多越好了,用户掏钱变得更方便了,领导能不高兴嘛。

要满足领导的需求,就意味着「支付功能」会存在两个维度的扩展:1.支付平台的扩展、2.支付方式的扩展。

为了满足领导的要求,我决定接入微信和支付宝两大平台,后续还可以接入其他第三方,例如云闪付。另外,只要是第三方支持的支付方式,我也全部接入进来,目标就是做一个「超级支付」。

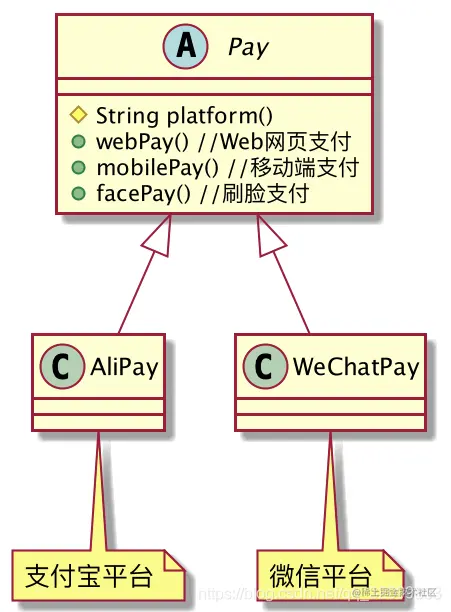

我们用代码来描述这个过程,类图设计如下: 在这里插入图片描述 超级简单的类图,声明一个Pay支付抽象类,定义系统支持的各种各样的付款方式,然后编写支付宝和微信两大子类,完成各自平台的对接实现。

乍一看是没啥问题,但是实际开发中却遇到问题了。 1.子类被迫实现 微信不支持「刷脸支付」啊,怎么办?我们只能在WeChatPay中强行实现facePay()方法,并抛出一个UnsupportedOperationException异常。如果有微信支持,但是支付宝不支持的付款方式呢?我们还是要这么做。 2.扩展付款方式不方便 Pay中负责定义付款方式,子类去实现,因此扩展支付平台是很方便的,但是扩展付款方式就非常麻烦了,需要修改所有的子类,违反了「开闭原则」。

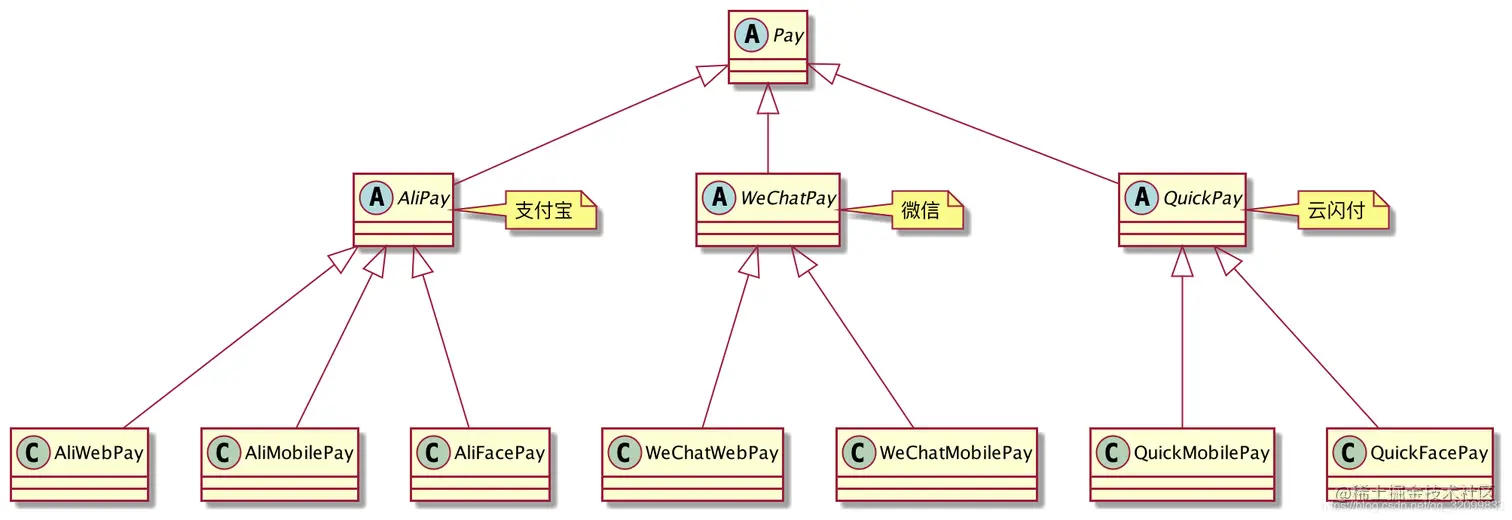

OK,发现问题了就去解决问题,我们进行第一次优化,新的类图设计如下: 在这里插入图片描述 我们将类的继承关系再往上升一个等级,Pay将支付平台和支付方式进行分开表示,第二层负责实现平台功能,第三层负责实现各自平台对应的付款方式。可以看到,由于微信不支持刷脸支付,因此并没有WeChatFacePay这个类,云闪付不支持Web网站支付,因此也就没有QuickWebPay了,解决了第一种实现不灵活的问题。

但是你再重新审视一下现在的系统结构,有没有发现,类的数量特别多?没错,类膨胀了。假设系统要对接N个支付平台,支持M种支付方式,那么类的数量就是M*N,非常可怕。

能不能再优化一下呢?减少类的数量,同时还能保证支付的灵活性和扩展性呢? 答案是当然可以了,我们可以将支付方式进行抽象化,将支付方式的实现剥离出去,支付平台类只依赖支付方式的抽象,由继承改为组合的方式,提高灵活性。

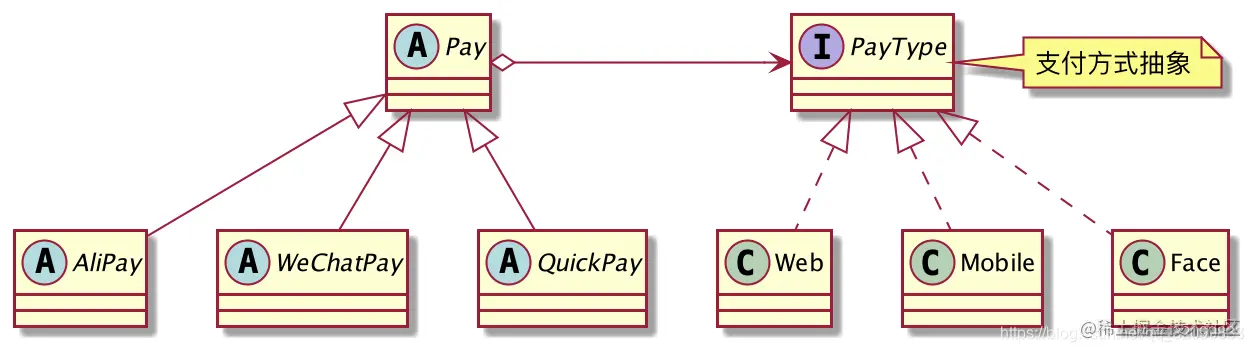

新的类图设计如下: 在这里插入图片描述 类的数量明显减少了,但是功能却一点也不差,将不同的PayPayType组合在一起,可以支持9种支付实现。

抽象支付类Pay

public abstract class Pay {
	protected PayMode payMode;//支付方式抽象

	public Pay(PayMode payMode) {
		this.payMode = payMode;
	}

	protected abstract String platform();//支付平台

	public final void pay(){
		System.out.println("使用:" + platform() + "的" + payMode.mode());
	}
}
复制代码

支付平台类:AliPayWeChatPay

public class AliPay extends Pay{

	public AliPay(PayMode payMode) {
		super(payMode);
	}

	@Override
	protected String platform() {
		return "支付宝";
	}
}

public class WeChatPay extends Pay{

	public WeChatPay(PayMode payMode) {
		super(payMode);
	}

	@Override
	protected String platform() {
		return "微信";
	}
}
复制代码

支付方式的抽象PayMode

public interface PayMode {
	// 支付方式
	String mode();
}
复制代码

三种支付方式实现:

public class WebPayMode implements PayMode {

	@Override
	public String mode() {
		return "Web网站支付";
	}
}

public class MobilePayMode implements PayMode {

	@Override
	public String mode() {
		return "移动端支付";
	}
}

public class FacePayMode implements PayMode {

	@Override
	public String mode() {
		return "刷脸支付";
	}
}
复制代码

客户端这样调用:

public class Client {
	public static void main(String[] args) {
		Pay pay = new AliPay(new FacePayMode());
		pay.pay();
		pay = new AliPay(new MobilePayMode());
		pay.pay();
	}
}
输出:
使用:支付宝的刷脸支付
使用:支付宝的移动端支付
复制代码

看到没,支付平台和支付方式可以任意组合,在满足相同功能的前提下,将类的数量从M * N减少至M + N了。 这就是桥接模式!

2. 桥接模式的定义

将抽象和实现解耦,使得两者可以独立地变化。

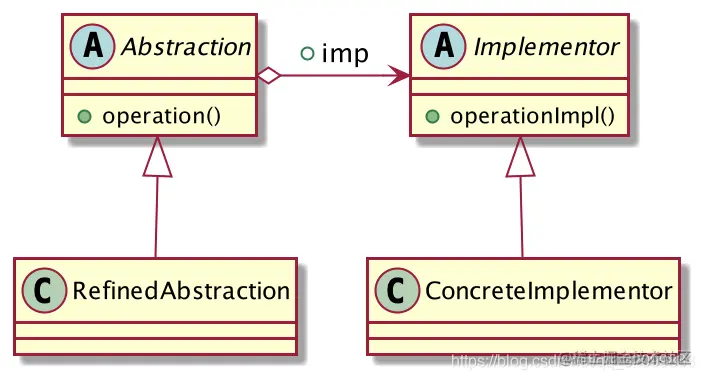

在这里插入图片描述

桥接模式通用类图
  • Abstraction:抽象化角色,负责定义角色的行为,同时保存一个对实现化角色的引用。
  • RefinedAbstraction:修正抽象化角色,负责实现抽象化角色,并对抽象化角色进行修正。
  • Implementor:实现化角色,接口或抽象类,定义角色的属性和行为。
  • ConcreteImplementor:具体的实现化角色,负责行为的具体实现。

抽象角色引用实现角色,或者说抽象角色的部分实现是由实现角色完成的。 桥接模式的重点是在“解耦”上,开发者主要关注的点是如何将两者解耦。

3. 桥接模式的优点

1.抽象和实现分离,为了解决继承的缺点而提出的。在桥接模式下,实现可以不受抽象的约束,不用再绑定在一个固定的抽象层次上。

2.良好的扩展性,在上述例子中,不管是支付平台的扩展,还是支付方式的扩展,都是非常方便的。

3.对高层模块屏蔽实现细节。

4. 桥接模式的引用场景

1.当你不希望或者类的结构不适合使用「继承」时,可以考虑使用桥接模式,组合优于继承

2.当系统的接口或抽象类不稳定,后续可能会频繁修改时,建议优先使用桥接模式。

3.一个类存在两个及以上独立变化的维度,且这些维度都需要进行扩展。

5. 总结

桥接模式的核心是解耦,拆分抽象和实现,尽量把可能变化的因素封装到最细、最小的逻辑单元中,避免风险扩散。 「继承」是Java语言的三大特征之一,它是一个优秀的设计,存在很多优点。但是它最大的缺点就是「强侵入」,父类有的方法,子类也会被迫拥有,类与类之间形成了一种强关联关系。 桥接模式就是用来解决「继承」的缺点的,它描述的是类与类之间的弱关联关系,对于可能会发生变化的地方,将它从继承中放出去,如果子类需要这个方法,通过桥接搭过去,获得这个方法,子类如果不想要这个方法,也完全没问题。 「继承」+「桥接」,扬长避短,对于明确不会变化的功能,使用继承,对于可能会变化的,使用桥接。
