3.3 Libvirt虚拟机运行时架构设计
上文分析了Nomad运行时驱动插件机制，采用运行时驱动接口的方式，本节设计和实现基于Nomad的边缘计算平台的Libvirt虚拟机运行时，这里取名为nomad-driver-libvirt。
选择使用Libvirt技术来实现虚拟机运行时，一是本文的边缘计算平台希望逐渐支持多种虚拟化平台，便于遗留系统迁移，然而，如图3.3所示，参考ETSI发布的NFV参考框架，虚拟基础设施管理（Virtualized Infrastructure Manager，VIM）层中提供的Hypervisor，又称虚拟机监视器（Virtual Machine Monitor，VMM）技术多种多样，每种技术提供的驱动和API又不尽相同，需要对不同的虚拟化技术调用不同管理工具，做到控制管理已经比较麻烦；二是虚拟化技术发展很迅速，可能新的虚拟化技术更符合应用的场景，平台未来有潜在的向不同Hypervisor下迁移的功能扩展的需求，管理平台需要大幅改动，这也更加困难。本文使用分层的设计，采用Libvirt通过在VIM层和虚拟网络功能管理（Virtual Network Functions Manager，VNFM）层之间构建一个抽象层，提供统一API供上层调用，下层统一封装不同虚拟机，从而方便实现对虚拟机的管理。网络功能虚拟化基础设施（Network Functions Virtualization Infrastructure，NFVI）和VIM层一同构成了IaaS层。NFVI是用来托管和连接虚拟功能的一组资源，包含了服务器、Hypervisor、操作系统、虚机、虚拟交换机和网络资源等，而Nomad是边缘计算平台的核心组件网络功能虚拟化编排器（Network Functions Virtualization Orchestrator，NFVO），执行资源编排和网络服务编排以及其他功能。
图3.3 NFV ETSI参考框架
Nomad的VIM实例化模型设计如图3.4所示。
图3.4 基于Nomad的VIM实例化模型

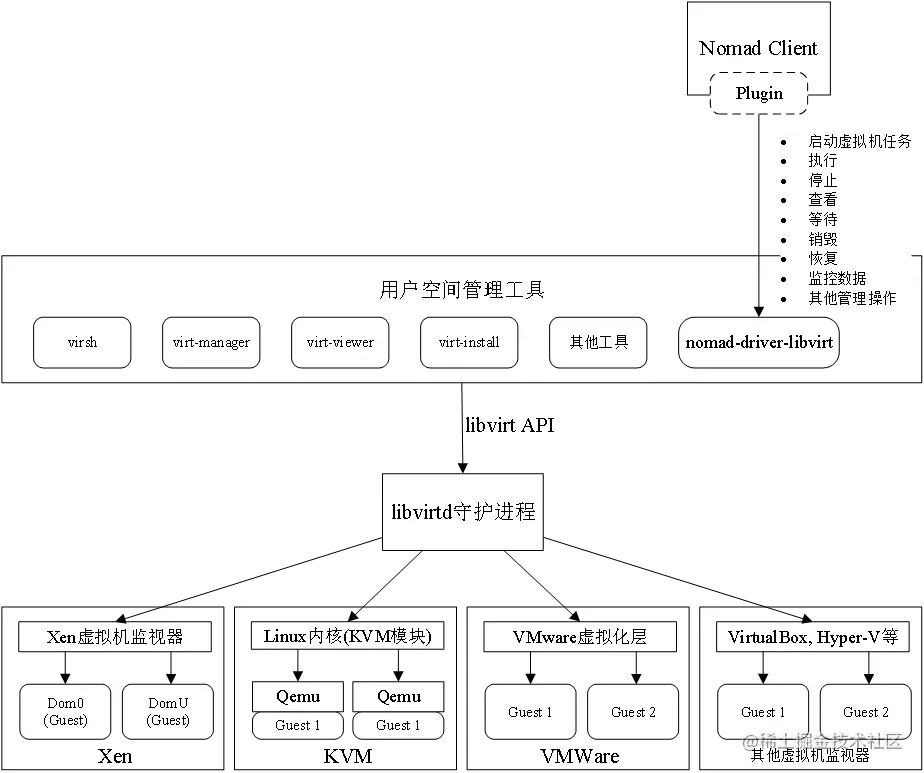

通过Nomad Client在0.9版本之后推出的插件机制，实现nomad-libvirt-driver的Libvirt虚拟机运行时，将编译的二进制文件放在Nomad插件加载目录下。Nomad Client启动时，启动nomad-libvirt-driver进程，这是需要实现的用户空间管理工具，如图3.5所示，原理是使用Libvirt Golang语言绑定的API，与libvirtd守护进程通信，进行虚拟机的管理。
图3.5 Libvirt虚拟机运行时支持的原理概要图
nomad-driver-libvirt是为了边缘计算平台管理虚拟机的需求而设计和实现的，初衷是方便虚拟机任务的管理，能够迁移一些遗留系统。不用像已有的云计算平台如oVirt、OpenStack等的管理功能那么丰富强大，那样就本末倒置了，就是实现需求最主要的那部分，目前就是单个节点上的多个VM管理，需要实现启动、执行、停止、查看、等待、销毁、恢复虚拟机作业，监控数据采集等功能，理论上可以支持Xen、KVM、VMWare、VirtualBox、Hyper-V等虚拟机监视器，目前主要针对KVM开发实现和验证。KVM是一个内核模块，它可以模拟虚拟机的CPU，但虚拟机的I/O设备是通过QEMU这个用户空间程序来模拟的，QEMU本身就有一套完整的开源的全虚拟化解决方案。
然而，Nomad运行时驱动接口在设计之初的抽象，更多地是基于不同的容器工作负载，当然也兼顾了部分非容器工作负载，但在部分功能的设计上仍有偏向性。以在虚拟机内执行命令为例，虚拟机的类型不同，命令都是相对于具体的操作系统的，用户对于虚拟机，更倾向和习惯IaaS方式地登陆虚拟机进行操作，这是虚拟机工作负载不具备容器特色的能力造成的。以资源限制为例，轻量级的容器技术采用Cgroups和Namespace技术，而基于传统操作系统虚拟化的技术，虚拟机实例的资源隔离和限制的边界并不是Cgroups，虚拟机在创建时可以指定所需资源的大小。Nomad驱动插件机制中的taskHandle回调可用于Libvirt虚拟机运行时驱动从崩溃中恢复，其中字段taskHandleVersion用于任务配置模式的修改和迁移。
初步设计和实现的边缘计算平台Libvirt虚拟机运行时，主要先支持QEMU/KVM虚拟机，涉及计算、存储、网络虚拟化等部分，考虑到CPU、磁盘、网络的硬件型号和运行模式等有繁杂的类型和配置，当前Libvirt虚拟机运行时优先支持常见的CPU类型，存储支持裸磁盘、分区和逻辑卷等，网络重点支持NAT、DHCP网络和桥接网络，虚拟机镜像支持QCOW2格式。以此实现的框架，后期扩展也较为方便。
以下对Libvirt虚拟机运行时分计算、存储、网络三方面考量。
计算方面，CPU的虚拟化技术可以使单CPU模拟多CPU并行，允许一个平台同时运行多个操作系统。Libvirt主要支持三种CPU模式：
（1）host-passthrough：Libvirt令KVM把宿主机的CPU指令集全部透传给虚拟机。因此虚拟机能够最大限度的使用宿主机CPU指令集，故性能是最好的。但是在热迁移时，它要求目的节点的CPU和源节点的一致。
（2）host-model：Libvirt根据当前宿主机CPU指令集从配置文件 /usr/share/libvirt/cpu_map.xml几十种类型中选择一种最相配的CPU型号。在这种 模式下，虚拟机的指令集往往比宿主机少，性能相对host-passthrough模式要差一点，但是热迁移时，它允许目的节点CPU和源节点的存在一定的差异。
（3）custom：这种模式下虚拟机CPU指令集数最少，故性能相对最差，但是它在热迁移时跨不同型号CPU的能力最强。此外，custom模式下支持用户添加额外的指令集。
三种模式的性能：host-passthrough优于host-model，host-model优于custom；三种模式的热迁移通用性custom优于host-model，host-model优于host-passthrough。
Libvirt虚拟机运行时实现默认配置为host-model模式，也支持host-passthrough设备透传提升性能。实际环境中多采用Intel E5系列的CPU，但是该系列的CPU也有多种型号，常见的有Xeon，Haswell，IvyBridge，SandyBridge等等。即使是host-model，在这些不同型号的CPU之间热迁移虚拟机也可能失败。所以从热迁移的角度，在选择host-mode时：需要充分考虑既有宿主机类型，以后采购扩容时，也需要考虑相同问题，除非不存在热迁移的场景，否则不应选择host-passthrough。
存储方面，物理内存的虚拟化使得应用程序认为其自身拥有连续的地址空间。而实际，应用程序的代码和数据在内存中可被分隔多个不连续页或段，甚至被交换到磁盘、闪存等外部存储器上，即使物理内存不足，应用程序也能顺序执行。Libvirt也有繁杂的存储设备类型的支持。
Libvirt虚拟机运行时当前以QCOW2格式存储虚拟机镜像，相比容器镜像，编译后的虚拟机镜像，几乎不支持元数据注入。虚拟机镜像的存储，也可以建设相应的虚拟机镜像仓库。
网络方面，Libvirt的网络类型和模式也比较复杂。Libvirt用户模式网络（默认的网络模式）完全由QEMU实现，不依赖其他工具，是QEMU使用slirp实现的一整套TCP/IP协议栈，并使用这个协议栈实现了一整套虚拟的NAT网络。这种方式优点在于简单、独立性好、不需要root权限，性能较差、不支持部分网络功能如ICMP协议、不能从宿主机和外部网络访问客户机。此外，Libvirt的MACvTap共有四种方式：VEPA、bridge、private、passthrough。从需求出发，本文Libvirt虚拟机运行时当前只计划支持NAT和Bridge两种网络方式。
NAT方式适用于桌面主机的虚拟化。NAT网络拓扑结构如图3.6所示。NAT方式的网络支持宿主机与虚拟机的相互访问，同时也支持虚拟机访问互联网，但不支持外界访问虚拟机。
图3.6 Libvirt NAT网络拓扑结构图

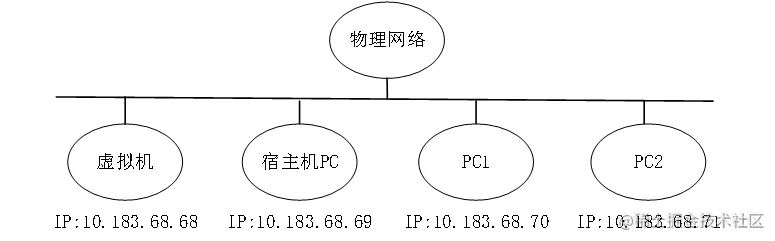

Bridge方式适用于服务器主机的虚拟化。Bridge网络拓扑结构如图3.7所示。Bridge方式即虚拟网桥（Virtual Bridge）的连接方式，该方式比NAT网络复杂一些，可以使虚拟机成为网络中具有独立IP的主机，能够和子网里面的机器互相通信。
图3.7 Libvirt Bridge网络拓扑结构图
桥接网络，客户机和宿主机共享一个物理网络设备连接网络。网桥多用作高级设置，特别是主机有多个网络接口的情况。
NAT网络和Bridge网络在宿主机上可以同时创建，但客户机只能选择其中一种。
日志方面，Libvirt提供了日志记录的，但有很多局限性。虚拟机内部的系统是完整的，其中运行的应用日志记录是在虚拟机内部的，随虚拟机镜像的销毁而销毁；另一方面，其中的应用日志不易于迁移，需要额外借助第三方日志工具，这些也算在虚拟机运行的负载中，是额外的开销。Libvirt虚拟机运行时从统一性的角度沿用了Nomad的日志工具类和日志风格。
