vue 2.0 虚拟DOM和 diff算法

在这里探究的DOM 和diff 算法是通俗易懂的，简易版的。

虚拟DOM 是什么样的结构

比如以下这个dom节点 他的虚拟节点

<ul>
    <li>hello</li>
</ul>

{
    sel: 'div',
    data: {},
    children: [
        {
            sel: 'li',
            data: {},
            children: undefined,
            test: 'hello',
            elm: undefined, // 会定义为当前虚拟节点的dom
            key: undefined
        }
    ],
    test: undefined,
    elm: undefined, // 会定义为当前虚拟节点的dom
    key: undefined
}

创建一个生成虚拟dom 的函数

export default function vnode (sel, data, children, text, elm) {
  let key = data.key
  return {
    sel, data, children, text, elm, key
  }
}

创建一个h函数 用来创建虚拟dom 节点

import vnode from './vnode.js';
// 编写一个低配版的h 函数 必须接受3个参数
// 前两个参数是固定的 ， 第三个参数是不固定的
// 三种型态  '文本'  []  h()
export default function h (sel, data, c) {
  if (arguments.length < 3) {
    throw new Error('对比起，h函数必须传三个参数')
  }
  if (typeof c == 'string' || typeof c == 'number') {
    // 型态一
    return vnode (sel, data, undefined, c ,undefined)
  }else if (Array.isArray(c)) {
    // 型态二
    let children = [];
    for (let i = 0; i< c.length; i++) {
      if (!(typeof c[i] == 'object' && c[i].hasOwnProperty('sel'))) {
        throw new Error('传入的数组参数中有不是 h 函数的存在')
        // 这里不用调用 c[i] 执行
        // 此时只需要去收集 c[i]

      }else{
        children.push(c[i])
      }
    }
    // 循环结束 说明 children 收集完毕  返回虚拟节点
    return vnode(sel, data, children, undefined, undefined)
  }else if (typeof c == 'object' && c.hasOwnProperty('sel')) {
    // 型态三
    // 传入的是唯一的children
    let children = [c]
    return vnode(sel, data, children, undefined, undefined)
  }else {
    throw new Error('对不起参数错误')
  }
}

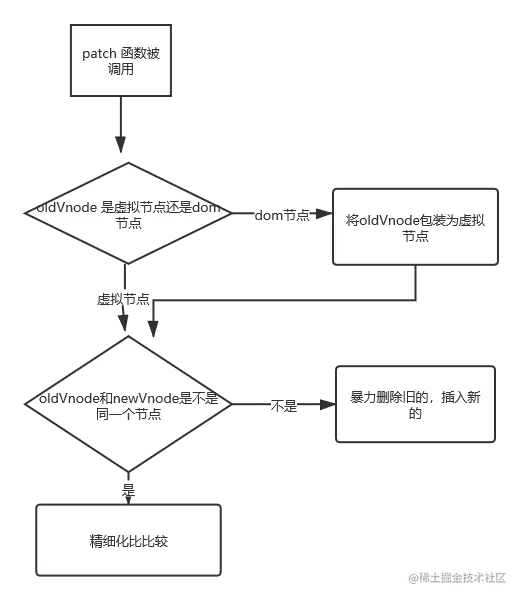

创建完虚拟的dom 节点，就需要将虚拟节点上树。这里先梳理下流程

创建一个patch 函数，用来将虚拟dom 节点上树

import vnode from './vnode.js'
import createElement from './createElement.js'
import patchVnode from './patchVnode.js'
export default function (oldVnode, newVnode) {
  // 判断第一个节点是DOM节点 还是 虚拟节点
  if (oldVnode.sel == '' || oldVnode.sel == undefined) {
    // 传入的DOM 节点 要包装为 虚拟节点
    oldVnode = vnode(oldVnode.tagName.toLowerCase(), {}, [], undefined, oldVnode)
  }
  // 判断oldVnode 和 newVnode 是不是同一个节点

  if (oldVnode.sel == newVnode.sel && oldVnode.key == newVnode.key) {
    console.log('同一个节点')

    patchVnode(oldVnode, newVnode)
  }else {
    console.log('不是同一个节点，暴力插入新节点，删除旧的节点')
    let cnode = createElement(newVnode)
    oldVnode.elm.parentNode.insertBefore(cnode, oldVnode.elm)

    // 删除老节点
    oldVnode.elm.parentNode.removeChild(oldVnode.elm)
  }
}

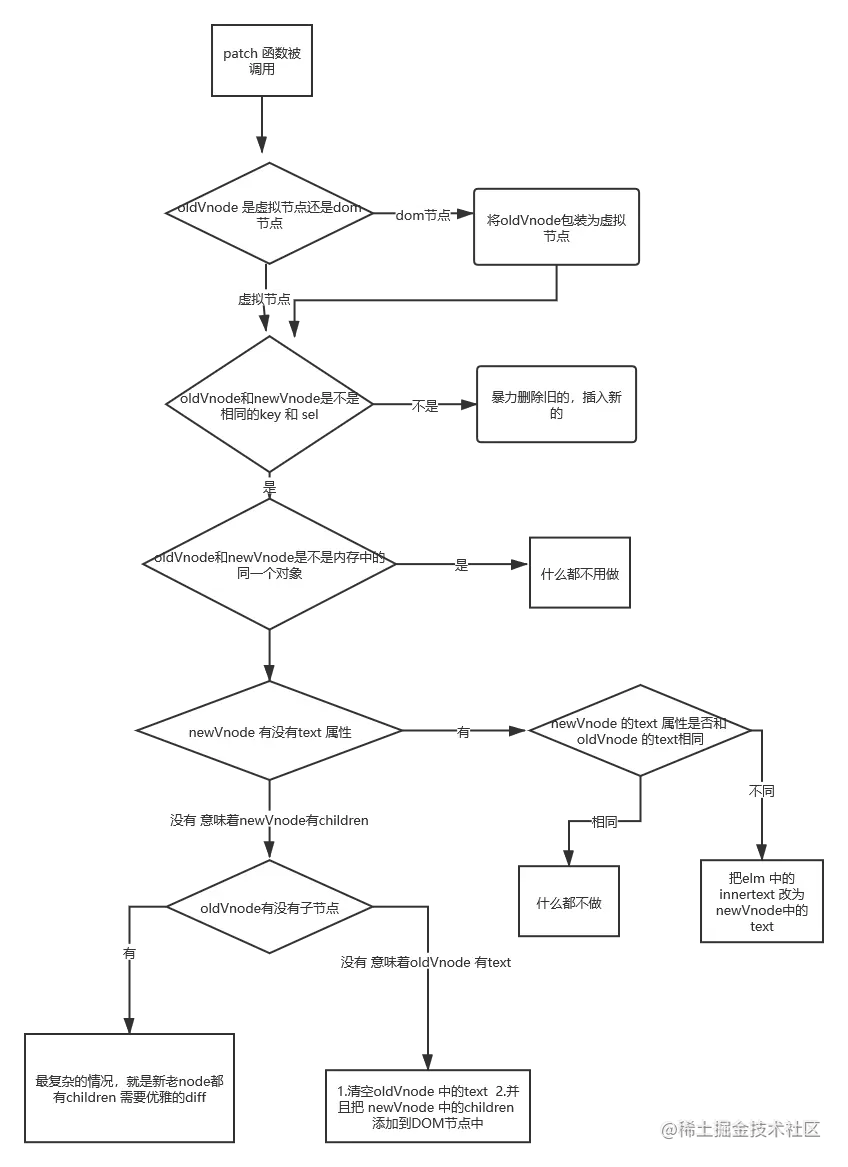

精细化比较 这里创建了一个 patchVnode函数，再梳理下流程

import vnode from './vnode.js'
import createElement from './createElement.js'
import updateChildren from './updateChildren.js'
export default function patchVnode (oldVnode, newVnode) {
  // 判断新旧节点是不是 同一个对象
  if (newVnode == oldVnode) return ;
    // 判断新newVnode 有没有 text
  if (newVnode.text != undefined && (newVnode.children == undefined || newVnode.children.length==0)) {
    // newVnode 有 text 属性
    console.log('newVnode 有 text 属性')
    if (newVnode.text != oldVnode.text) {
      // 判断新的虚拟节点 text 和旧的不同， 那么将旧的innerText 改为新的text
      oldVnode.elm.innerText = newVnode.text
    }
  }else {
    // newVnode 有 children 属性
    console.log('newVnode 有 children 属性')
    // 判断 oldVnode 有没有children
    if (oldVnode.children != undefined && oldVnode.children.length > 0) {
      // 老的虚拟节点 有children    新老都有 最复杂的
      updateChildren(oldVnode.elm, oldVnode.children, newVnode.children)
    } else {
      // 老的没有 children   新的有children
      // 清空 老的的节点
      oldVnode.elm.innerHTML = '';
      // 增加新的节点  遍历新的节点的子节点
      for (let i=0; i< newVnode.children.length; i++) {
        let ch = createElement(newVnode.children[i])
        oldVnode.elm.appendChild(ch)
      }
    }
  }
}

前面用到的createElement 函数也贴下

// 真正创建节点， 将vnode 创建为dom  不插入
export default function createElement (vnode) {
  let domNode = document.createElement(vnode.sel);
  // 这些的是 傻瓜版的  只能有子元素 或者 文本

  if (vnode.text !== '' && (vnode.children == undefined || vnode.children.length == 0)) {
    // 文本
    domNode.innerText = vnode.text;
    // 将孤儿节点上树 标杆节点的父节点 插入
    // pivot.parentNode.insertBefore(domNode, pivot)
    console.log('上树了没')

  } else if (Array.isArray(vnode.children) && vnode.children.length > 0) {
    // 递归去调用 子节点    1. 什么时候结束递归 2
    for (let i=0; i< vnode.children.length; i++ ){
      let ch = createElement(vnode.children[i])
      domNode.appendChild(ch)
    }
  }
  vnode.elm = domNode
  return vnode.elm
}

最复杂的就是新老节点都有 children 属性， 这里就会用到 diff算法

先将diff 算法中涉及到的 用语普及下

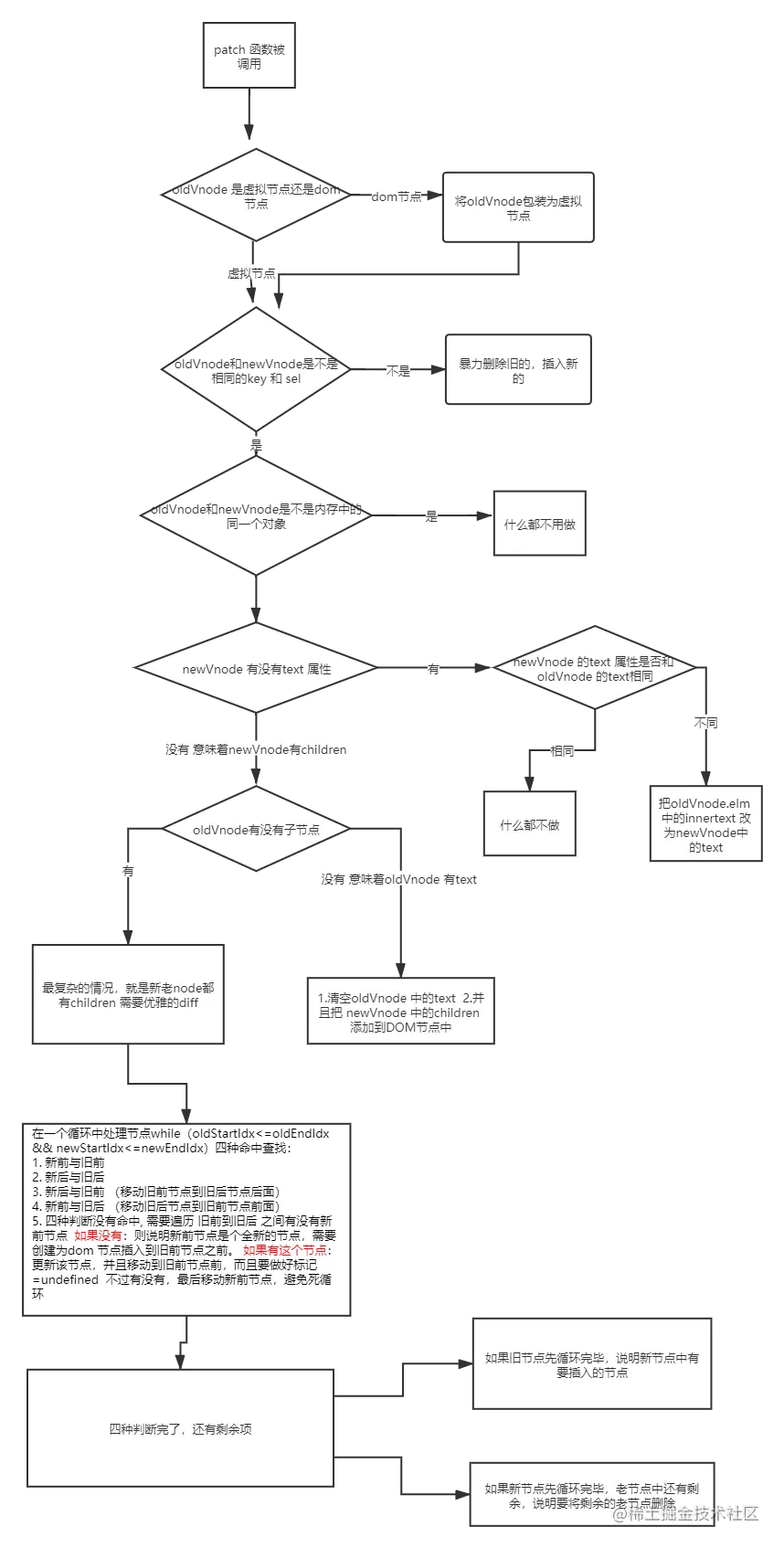

了解了算法中的 基本用语 再来看下 diff 算法的思路

具体代码如下

import createElement from './createElement.js';
import patchVnode from './patchVnode.js'

export function checkSameVnode (a, b) {
  return a.sel==b.sel && a.key==b.key
}

export default function updateChildren (parentElm, oldCh, newCh) {
  console.log('我是updateChildren')
  console.log(oldCh, newCh)
  let oldStartIdx = 0; // 旧前
  let oldEndIdx = oldCh.length-1; // 旧后
  let newStartIdx = 0; // 新前
  let newEndIdx = newCh.length-1; // 新后

  let oldStartVnode = oldCh[0]; // 旧前节点
  let oldEndVnode = oldCh[oldEndIdx] // 旧后节点
  let newStartVnode = newCh[0]; // 新前节点
  let newEndVnode = newCh[newEndIdx]; // 新后节点

  let keyMap = null

  while (oldStartIdx<=oldEndIdx && newStartIdx<=newEndIdx) {
    // 首先不是判断四个判断 应该先滤掉已经加undefined 标记的
    if (oldStartVnode==null || oldCh[oldStartIdx]==undefined) {
      oldStartVnode = oldCh[++ oldStartIdx]
    } else if (oldEndVnode== null || oldCh[oldEndIdx]==undefined) {
      oldEndVnode = oldCh[--oldEndIdx]
    } else if (newStartVnode==null || newCh[newStartIdx]==undefined) {
      newStartVnode = newCh[++newStartIdx]
    } else if (newEndVnode ==null || newCh[newEndIdx] == undefined) {
      newEndVnode = newCh[--newEndIdx]
    }else
    if (checkSameVnode(newStartVnode, oldStartVnode)) {
      patchVnode(oldStartVnode, newStartVnode)
      newStartVnode = newCh[++ newStartIdx]
      oldStartVnode = oldCh[++ oldStartIdx]
    } else if (checkSameVnode(newEndVnode, oldEndVnode)) {
      patchVnode(oldEndVnode, newEndVnode)
      oldEndVnode = oldCh[-- oldEndIdx]
      newEndVnode = newCh[-- newEndIdx]
    } else if (checkSameVnode(newEndVnode, oldStartVnode)) {
      parentElm.insertBefore(oldStartVnode.elm, oldEndVnode.elm.nextSibling)
      patchVnode(oldStartVnode, newEndVnode)
      newEndVnode= newCh[--newEndIdx]
      oldStartVnode = oldCh[++oldStartIdx]
    } else if (checkSameVnode(newStartVnode, oldEndVnode)) {
      parentElm.insertBefore(oldEndVnode.elm, oldStartVnode.elm)
      patchVnode(oldEndVnode,newStartVnode)
      newStartVnode = newCh[++ newStartIdx]
      oldEndVnode = oldCh[-- oldEndIdx]
    }else {
      console.log('都没有找到')

      // 寻找 key 的map
      if (!keyMap) {
        keyMap = {}
        for(let i=oldStartIdx; i<=oldEndIdx; i++ ) {
          let key = oldCh[i].key;
          if (key) {
            keyMap[key] = i
          }
        }
        console.log(keyMap)
      }

      // 寻找当前 newStartIdx 在keyMap 中映射的序号
      const idxInOld = keyMap[newStartVnode.key]

      console.log(idxInOld)
      if (idxInOld==undefined) {
        // 如果 idxInOld 是 undefined 说明是一个全新的项
        // 被加入的项就是 newStartVnode 这项 还不是真正的节点
        console.log('如果 idxInOld 是 undefined 说明是一个全新的项')
        parentElm.insertBefore(createElement(newStartVnode), oldStartVnode.elm)


      } else {
        // 如果不是 就是需要移动
        // 调用patch  更新这个节点 然后移动
        let elmToMove = oldCh[idxInOld];
        patchVnode(elmToMove,newStartVnode)
        // 把这个项设置为 undefined 表示已经处理过了
        oldCh[idxInOld] = undefined

        // 移动 到 oldStartVnode 之前
        parentElm.insertBefore(elmToMove.elm, oldStartVnode.elm)

      }
      // 指针移动
      newStartVnode = newCh[++ newStartIdx]
    }
  }
  // 循环结束后，看下是不是有剩余
  if (newStartIdx<= newEndIdx) {
    console.log('new还剩余几个节点没处理')
    // insertBefore 的标杆等于 null 的时候 就是在最后面插入  和 appendChildren 一致
    for (let i= newStartIdx; i<= newEndIdx; i++) {
      // 新的节点是虚拟节点， 还没有创建 dom
      console.log('新的节点是虚拟节点， 还没有创建 dom'+oldStartIdx)
      parentElm.insertBefore(createElement(newCh[i]) ,oldCh[oldStartIdx].elm)
    }
  } else if (oldStartIdx<=oldEndIdx) {
    console.log('old还剩余几个节点没处理')
    // 批量删除 oldStart  和  oldEnd 之间的节点
    for (let i = oldStartIdx; i<= oldEndIdx; i++) {
      if (oldCh[i]) {
        parentElm.removeChild(oldCh[i].elm)
      }

    }
  }
}

我的代码结构如下

index.js 中入口文件

import h from './my-snabbdom/h.js';
import patch from './my-snabbdom/patch.js'

const container = document.getElementById('container')
const btn = document.getElementById('btn')
var myNode = h ('ul',{}, [
  h ('li', {'key': 'a'}, 'a'),
  h ('li', {'key': 'b'}, 'b'),
  h ('li', {'key': 'c'}, 'c'),
  h ('li', {'key': 'd'}, 'd')

])
var myNode1 = h ('ul',{}, [
  h ('li', {'key': 'e'}, 'e'),
  h ('li', {'key': 'd'}, 'd'),
  h ('li', {'key': 'c'}, 'c'),
  h ('li', {'key': 'b'}, 'b'),
  h ('li', {'key': 'a'}, 'a'),

])

patch(container, myNode)


btn.onclick = function () {
  patch(myNode, myNode1)
}
