前言

前文iOS底层原理之OC类的加载原理(中)已经分析了类的加载，并探索了懒加载类和非懒加载类的不同流程，同时还初步确定了分类加载的两条流程，本文就来详细分析下分类加载的流程，以及分类加载和主类加载之间的联系与区别。

准备工作

objc4-818.2源码。
MachOView。

一: 分类的加载

前文iOS底层原理之OC类的加载原理(中)分析确定了分类的加载有两条流程：

map_images --> map_images_nolock --> _read_images --> realizeClassWithoutSwift --> methodizeClass --> attachToClass --> attachCategories --> attachLists。
load_images --> loadAllCategories --> load_categories_nolock --> attachCategories --> attachLists。

但是这两条流程只是我们根据代码推测出来的，今天就来实际分析验证一下到底对不对。

1.1: `attachCategories`

两条流程最终都会调用到attachCategories函数，加载分类的方法列表、属性列表和协议列表到rwe。

static void
attachCategories(Class cls, const locstamped_category_t *cats_list, uint32_t cats_count, int flags)
{

    ...

    /*
     * Only a few classes have more than 64 categories during launch.
     * This uses a little stack, and avoids malloc.
     *
     * Categories must be added in the proper order, which is back
     * to front. To do that with the chunking, we iterate cats_list
     * from front to back, build up the local buffers backwards,
     * and call attachLists on the chunks. attachLists prepends the
     * lists, so the final result is in the expected order.
     */

    // 阈值，如果分类数量超过64个，就先附加到类，然后再存剩下的
    // 从后往前存，63、62、61...2、1、0
    constexpr uint32_t ATTACH_BUFSIZ = 64;
    method_list_t   *mlists[ATTACH_BUFSIZ];
    property_list_t *proplists[ATTACH_BUFSIZ];
    protocol_list_t *protolists[ATTACH_BUFSIZ];

    uint32_t mcount = 0;
    uint32_t propcount = 0;
    uint32_t protocount = 0;
    bool fromBundle = NO;
    bool isMeta = (flags & ATTACH_METACLASS);
    // 获取或创建rwe，创建完就会将主类的方法、属性、协议添加进rwe
    auto rwe = cls->data()->extAllocIfNeeded();

    // 遍历所有的分类
    for (uint32_t i = 0; i < cats_count; i++) {
        auto& entry = cats_list[i];

        // 获取方法列表
        method_list_t *mlist = entry.cat->methodsForMeta(isMeta);
        if (mlist) {
            // 如果分类个数超过64个，就把这64个分类的方法列表先排序再附加到主类
            // count设为0，重新存剩下的
            if (mcount == ATTACH_BUFSIZ) {
                // 方法列表修正且排序（按sel地址排序）
                prepareMethodLists(cls, mlists, mcount, NO, fromBundle, __func__);
                rwe->methods.attachLists(mlists, mcount);
                mcount = 0;
            }
            // 如果 mcount 为 0，那么 ATTACH_BUFSIZ - ++mcount 为 63
            // 存放下标为63 ~ 0，从后往前存
            mlists[ATTACH_BUFSIZ - ++mcount] = mlist;
            fromBundle |= entry.hi->isBundle();
        }


        // 属性处理
        property_list_t *proplist =
            entry.cat->propertiesForMeta(isMeta, entry.hi);
        if (proplist) {
            if (propcount == ATTACH_BUFSIZ) {
                rwe->properties.attachLists(proplists, propcount);
                propcount = 0;
            }
            proplists[ATTACH_BUFSIZ - ++propcount] = proplist;
        }

        // 协议处理
        protocol_list_t *protolist = entry.cat->protocolsForMeta(isMeta);
        if (protolist) {
            if (protocount == ATTACH_BUFSIZ) {
                rwe->protocols.attachLists(protolists, protocount);
                protocount = 0;
            }
            protolists[ATTACH_BUFSIZ - ++protocount] = protolist;
        }
    }

    // 分类总数或剩下的没有超过64个，下面一起附加到类
    if (mcount > 0) {
        // 在将分类方法添加到主类之前将方法进行排序
        // 地址偏移还记得d+n吗 mlists = d n = ATTACH_BUFSIZ - mcount
        // mlists + ATTACH_BUFSIZ - mcount = d + n
        // 此时的mlists + ATTACH_BUFSIZ - mcount 是一个二维指针，里面存放的是方法列表的首地址
        prepareMethodLists(cls, mlists + ATTACH_BUFSIZ - mcount, mcount,
                           NO, fromBundle, __func__);
        // 将分类方法添加到rwe的methods中
        rwe->methods.attachLists(mlists + ATTACH_BUFSIZ - mcount, mcount);
        if (flags & ATTACH_EXISTING) {
            flushCaches(cls, __func__, [](Class c){
                // constant caches have been dealt with in prepareMethodLists
                // if the class still is constant here, it's fine to keep
                return !c->cache.isConstantOptimizedCache();
            });
        }
    }

    // 将分类属性添加到rwe的properties中
    rwe->properties.attachLists(proplists + ATTACH_BUFSIZ - propcount, propcount);

    // 将分类协议添加到rwe的protocols中
    rwe->protocols.attachLists(protolists + ATTACH_BUFSIZ - protocount, protocount);
}
复制代码

获取或创建rwe，创建完就会将主类的方法、属性、协议添加进rwe。
遍历所有分类，获取方法列表，属性列表，协议列表，存储到对应的总列表中，总列表容量64，从后往前存。
如果分类超过64个，就调用attachLists函数先将已获取的方法列表，属性列表，协议列表添加到rwe中，再存剩下的。
遍历完所有分类后，分类总数或剩下的没有超过64个，调用attachLists函数将获取的方法列表，属性列表，协议列表添加到rwe中。

1.2: `attachLists`

attachCategories函数获取分类的数据，然后调用attachLists函数将数据附加到主类中，所以核心逻辑就在attachLists函数中。

    void attachLists(List* const * addedLists, uint32_t addedCount) {
        if (addedCount == 0) return;
        // 如果array()存在进入判断
        if (hasArray()) {
            // many lists -> many lists
            // oldCount = array()->lists的个数
            uint32_t oldCount = array()->count;
            // 新的newCount = 原有的count + 新增的count
            uint32_t newCount = oldCount + addedCount;
            // 根据`newCount`开辟内存，类型是 array_t， array()->lists是一个二维数组
            array_t *newArray = (array_t *)malloc(array_t::byteSize(newCount));
            // 设置新数组的个数等于 newCount
            newArray->count = newCount;
            // 设置原有数组的个数等于 newCount
            array()->count = newCount;
            // 遍历原有数组中list将其存放在newArray->lists中 且是放在数组的末尾
            // 从最后一个开始取和存
            for (int i = oldCount - 1; i >= 0; i--)
                newArray->lists[i + addedCount] = array()->lists[i];
            // 遍历二维指针`addedLists`中的list将其存放在newArray->lists中
            // 且是从开始的位置开始存放
            for (unsigned i = 0; i < addedCount; i++)
                newArray->lists[i] = addedLists[i];
            //释放原有的array()
            free(array());
            //设置新的 newArray
            setArray(newArray);
            validate();
        }
        // 如果主类中有方法，第一次进来是主类的方法列表
        // 如果主类中没有方法，则进来的就是分类的方法列表
        else if (!list  &&  addedCount == 1) {
            // 0 lists -> 1 list
            list = addedLists[0];
            validate();
        }
        // 有list，为一维数组，此时进入下面的判断创建`array_t`结构体类型的数组
        // `array_t`的lists存放的是各个分类数组的地址指针
        else {
            // 1 list -> many lists
            // 将list数组赋值给oldList
            Ptr<List> oldList = list;
            // oldList 存在 oldCount 为 1，反之为 0
            uint32_t oldCount = oldList ? 1 : 0;
            // 新的newCount = 原有的count + 新增的count
            uint32_t newCount = oldCount + addedCount;
            // 根据`newCount`开辟内存，类型是 array_t， array()->lists是一个二维数组
            setArray((array_t *)malloc(array_t::byteSize(newCount)));
            // 设置数组的个数
            array()->count = newCount;
            // 将原来的list放在数组的末尾
            if (oldList) array()->lists[addedCount] = oldList;
            // 遍历二维指针`addedLists`中的list将其存放在array()->lists中
            // 且是从开始的位置开始存放
            // 因为 attachCategories 函数中已经是倒序插入的，现在顺序插入就可以了
            // 越后面加载的分类，附加到主类时越在前面
            for (unsigned i = 0; i < addedCount; i++)
                array()->lists[i] = addedLists[i];
            validate();
        }
    }
复制代码

attachLists函数分为三种情况：

0 lists -> 1 list

将addedLists[0]赋值给list。

如果主类中有方法，第一次进来是主类的方法列表；如果主类中没有方法，则进来的就是分类的方法列表。属性，协议也是如此。

1 list -> many lists

计算原有的总数，原有list只有一个，所以不是1就是0。
新的总数等于原有总数加上新增总数，newCount = oldCount + addedCount。
根据新的总数开辟相应的内存，数据类型为array_t，并设置数组setArray。
设置数组的总数等于newCount。
将原有的list放入数组的末尾，之前只有一个，所以不需要遍历。
遍历获得新增数组中的list，从0号位开始存入数组的lists中。

many lists -> many lists（array()存在才会进入）

计算原有数组的总数。
新的总数等于原有总数加上新增总数，newCount = oldCount + addedCount。
根据新的总数开辟相应的内存，数据类型为array_t。
设置新数组的总数等于newCount。
设置原有数据的总数等于newCount。
遍历获得原有数组中的list，存入新数组的lists中，且是从最后开始取和存。
遍历获得新增数组中的list，从0号位开始存入新数组的lists中。
释放原有数组。
设置新的数组。

注意：List* const * addedLists是二维指针。就像XJPerson *p = [XJPerson alloc]，p是一维指针，&p就是二维指针。

array_t结构体相关探索：

class list_array_tt {
    struct array_t {
        uint32_t count;
        Ptr<List> lists[0];

        static size_t byteSize(uint32_t count) {
            return sizeof(array_t) + count*sizeof(lists[0]);
        }
        size_t byteSize() {
            return byteSize(count);
        }
    };

protected:
    ...

private:
    union {
        Ptr<List> list;
        uintptr_t arrayAndFlag;
    };

    bool hasArray() const {
        return arrayAndFlag & 1;
    }

    array_t *array() const {
        return (array_t *)(arrayAndFlag & ~1);
    }

    void setArray(array_t *array) {
        arrayAndFlag = (uintptr_t)array | 1;
    }

    void validate() {
        for (auto cursor = beginLists(), end = endLists(); cursor != end; cursor++)
            cursor->validate();
    }

    ...
}
复制代码

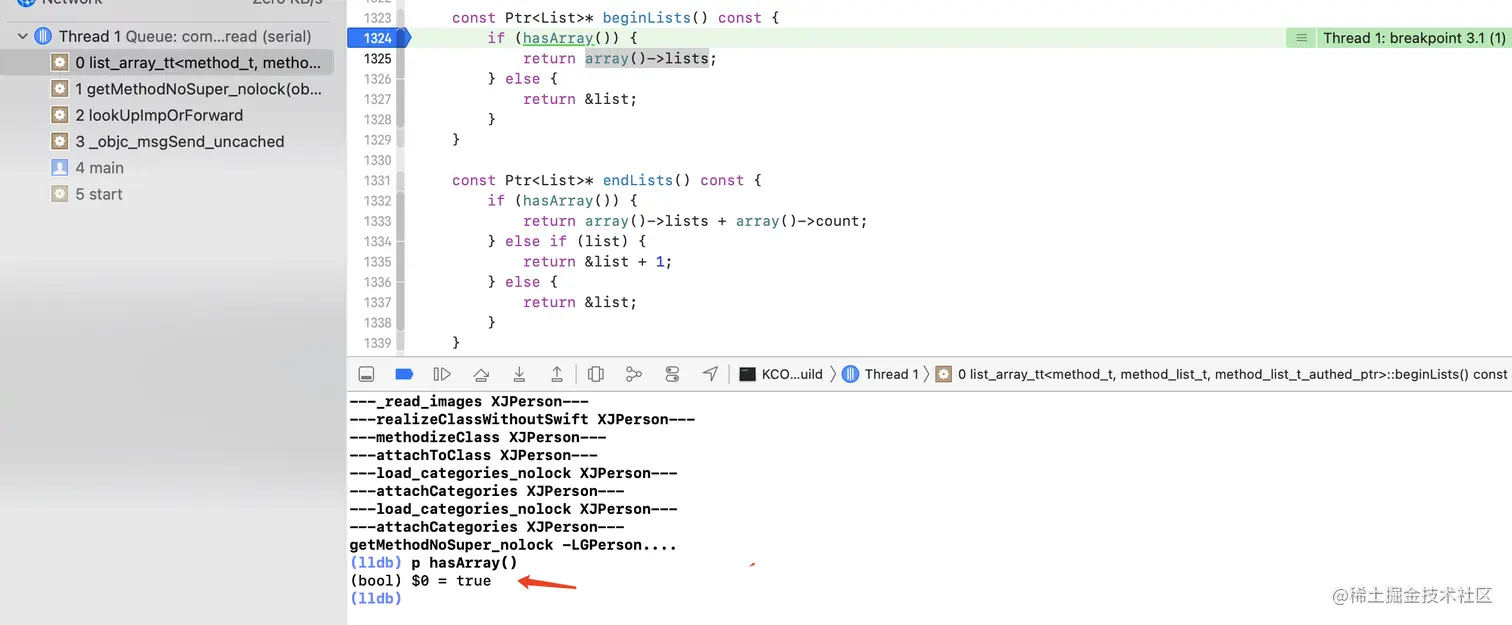

setArray函数arrayAndFlag = (uintptr_t)array | 1，arrayAndFlag的第0位一定是1。
hasArray函数arrayAndFlag & 1，如果arrayAndFlag的第0位是1，就返回YES，反之返回NO。
所以只要调用了setArray函数之后，释放之前，hasArray函数返回的就是YES。

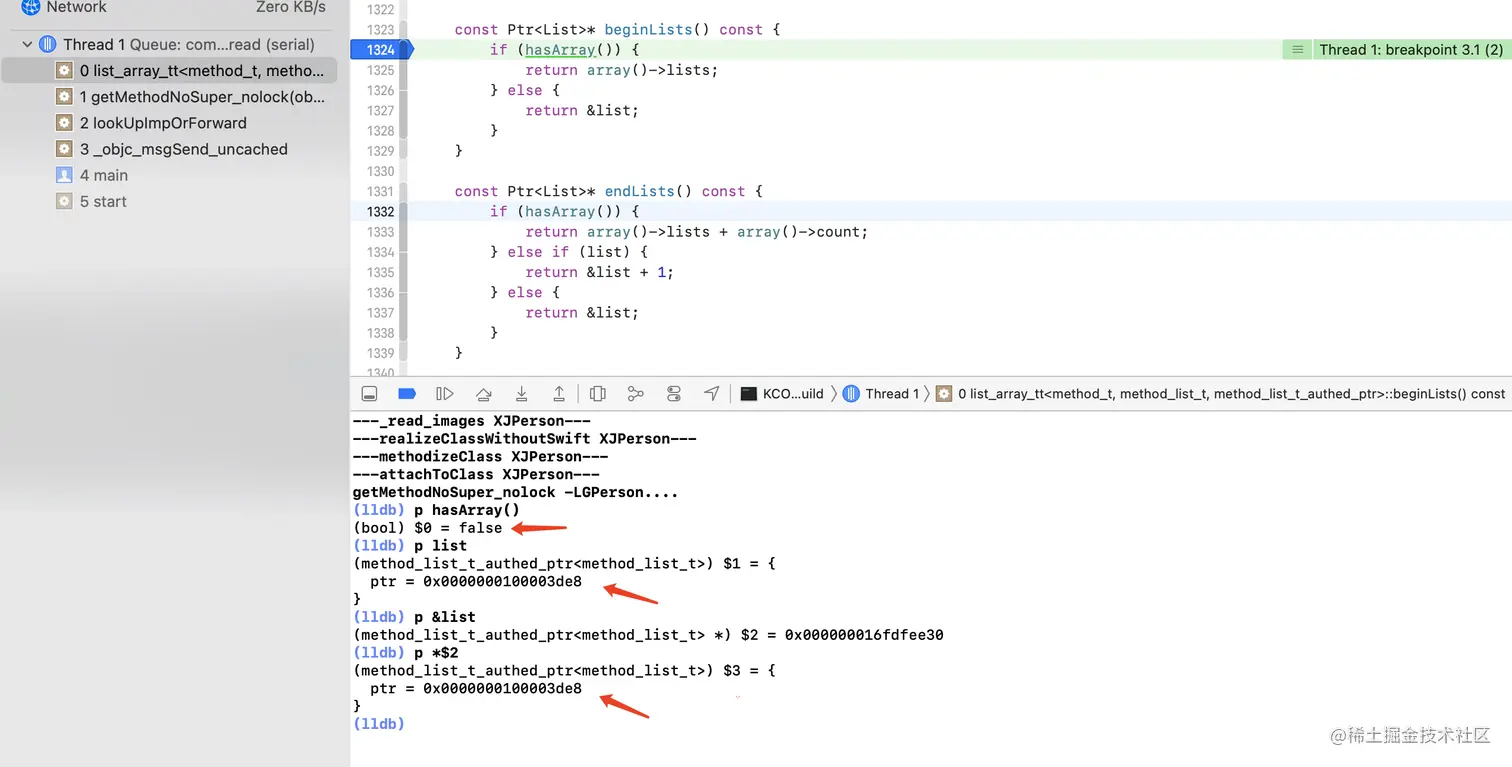

在联合体里面list和arrayAndFlag互斥，也就是说有list就无array，有array就无list。

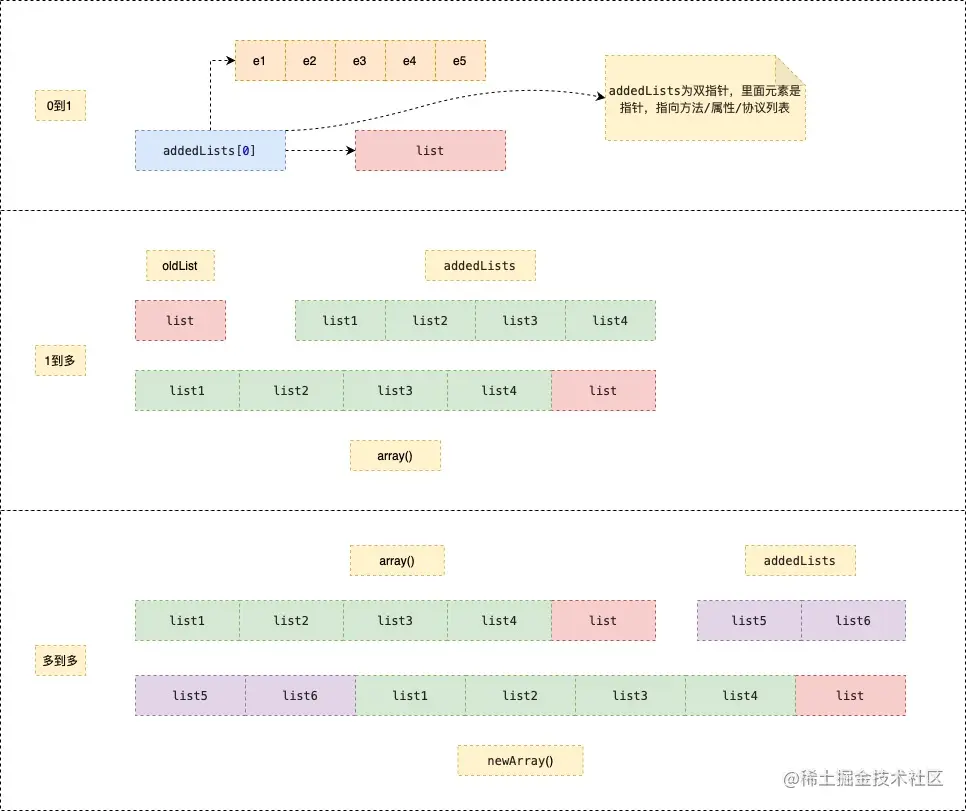

1.2.1: `attachLists`流程图：


1.3: 实例验证`attachCategories`和`attachLists`

前面分析了attachCategories和attachLists的流程，下面通过实例来进行相关验证（以方法为例）。

创建主类XJPerson和分类XJPerson+XJA、XJPerson+XJB。

@implementation XJPerson

+ (void)load
{
    NSLog(@"__%s__", __func__);
}

- (void)instanceMethod1
{
    NSLog(@"%s", __func__);
}

- (void)instanceMethod2
{
    NSLog(@"%s", __func__);
}

@end

@implementation XJPerson (XJA)

+ (void)load
{
    NSLog(@"%s", __func__);
}

- (void)xja_instanceMethod1
{
    NSLog(@"%s", __func__);
}

- (void)xja_instanceMethod2
{
    NSLog(@"%s", __func__);
}

@end

@implementation XJPerson (XJB)

+ (void)load
{
    NSLog(@"%s", __func__);
}

- (void)xjb_instanceMethod1
{
    NSLog(@"%s", __func__);
}

- (void)xjb_instanceMethod2
{
    NSLog(@"%s", __func__);
}

@end
复制代码

1.3.1: `attachCategories`验证

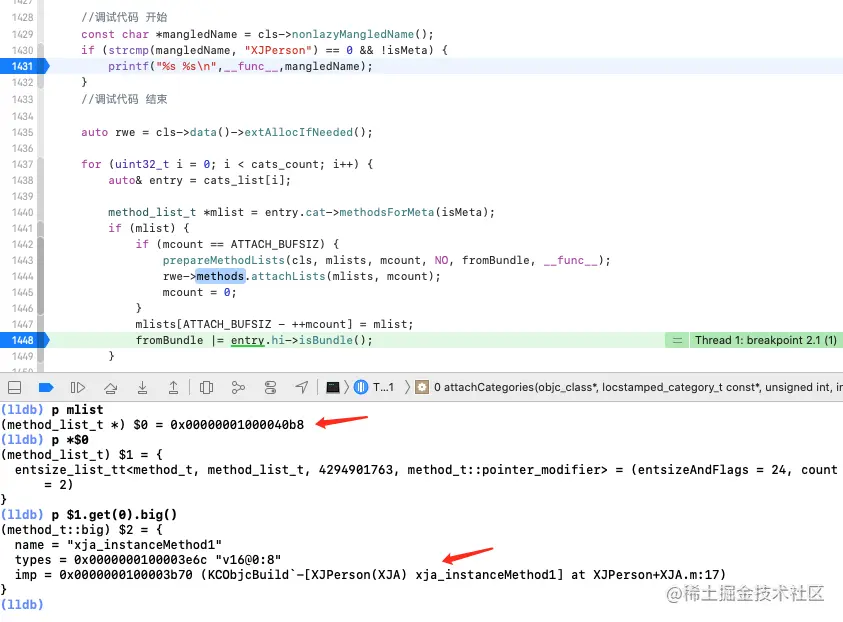

添加调试代码，运行源码，定位到attachCategories函数进行调试。

加载的是XJA分类。

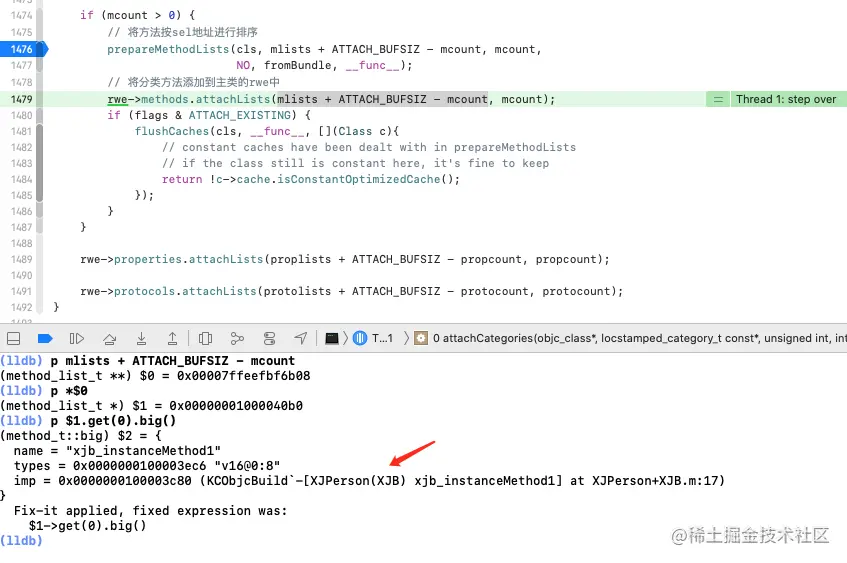

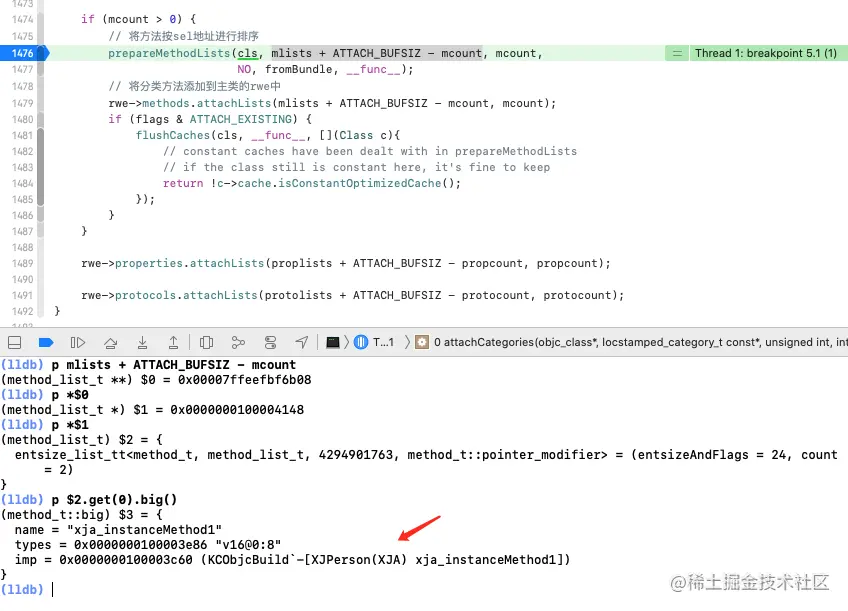

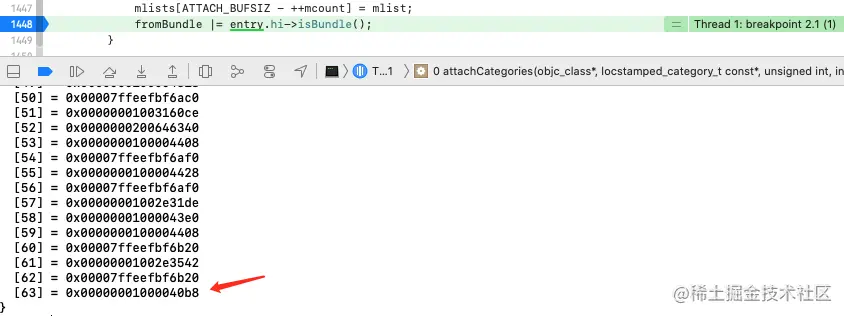

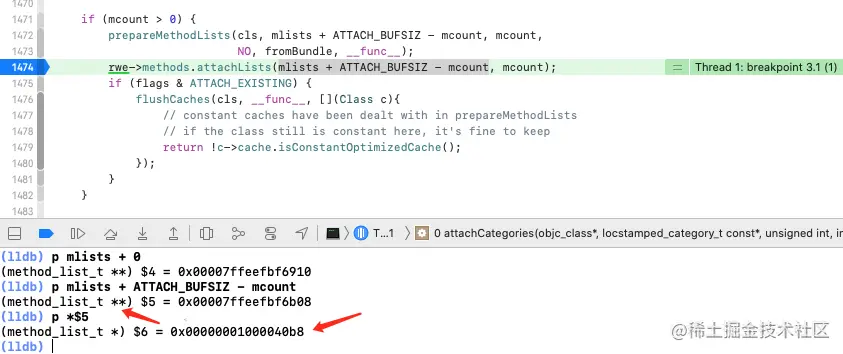

接着输出变量mlists查看数据。

mlists最后一个存储的就是XJA分类的方法列表的地址。

mlists是method_list_t *[]类型（指针数组），里面存储的是method_list_t *类型数据。

mlists首地址是一个二维指针。

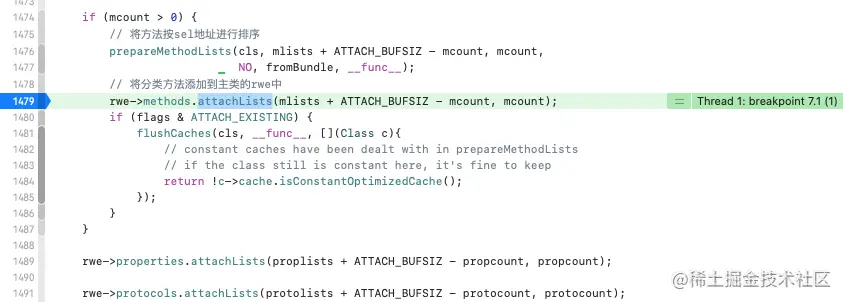

mlists + ATTACH_BUFSIZ - mcount就是地址平移，mlists是首地址，ATTACH_BUFSIZ - mcount是具体的第几个位置，获取到的就是一个二维指针。

1.3.2: `attachLists`验证

验证方式采用动态源码调试和macho文件（可执行文件）进行相互验证，所以先介绍下源码是怎么读取macho文件的，源码中遇到了_getObjc2NonlazyClassList和_getObjc2NonlazyCategoryList等相关方法，进入查看具体实现。

#define GETSECT(name, type, sectname)                                   \
    type *name(const headerType *mhdr, size_t *outCount) {
        return getDataSection<type>(mhdr, sectname, nil, outCount);     \
    }                                                                   \
    type *name(const header_info *hi, size_t *outCount) {               \
        return getDataSection<type>(hi->mhdr(), sectname, nil, outCount); \
    }

//      function name                 content type     section name
//refs结尾的都是需要修复的类和方法等
GETSECT(_getObjc2SelectorRefs,        **SEL**,          "__objc_selrefs");

GETSECT(_getObjc2MessageRefs,         message_ref_t,   "__objc_msgrefs");

GETSECT(_getObjc2ClassRefs,           Class,           "__objc_classrefs");

GETSECT(_getObjc2SuperRefs,           Class,           "__objc_superrefs");
//macho section 等于__objc_classlist   所有类的列表（不包括分类）
GETSECT(_getObjc2ClassList,           classref_t **const**,      "__objc_classlist");
//macho section 等于__objc_nlclslist   非懒加载类的列表
GETSECT(_getObjc2NonlazyClassList,    classref_t **const**,      "__objc_nlclslist");
//macho section 等于__objc_catlist     分类的列表
GETSECT(_getObjc2CategoryList,        category_t * **const**,    "__objc_catlist");
//macho section 等于__objc_catlist2    分类的列表
GETSECT(_getObjc2CategoryList2,       category_t * **const**,    "__objc_catlist2");
//macho section 等于__objc_nlcatlist   非懒加载分类
GETSECT(_getObjc2NonlazyCategoryList, category_t * **const**,    "__objc_nlcatlist");
//macho section 等于__objc_protolist   协议列表
GETSECT(_getObjc2ProtocolList,        protocol_t * **const**,    "__objc_protolist");
//macho section 等于__objc_protorefs   协议修复列表
GETSECT(_getObjc2ProtocolRefs,        protocol_t *,    "__objc_protorefs");
//macho section 等于__objc_init_func   __objc_init初始化方法列表
GETSECT(getLibobjcInitializers,       UnsignedInitializer, "__objc_init_func");
复制代码

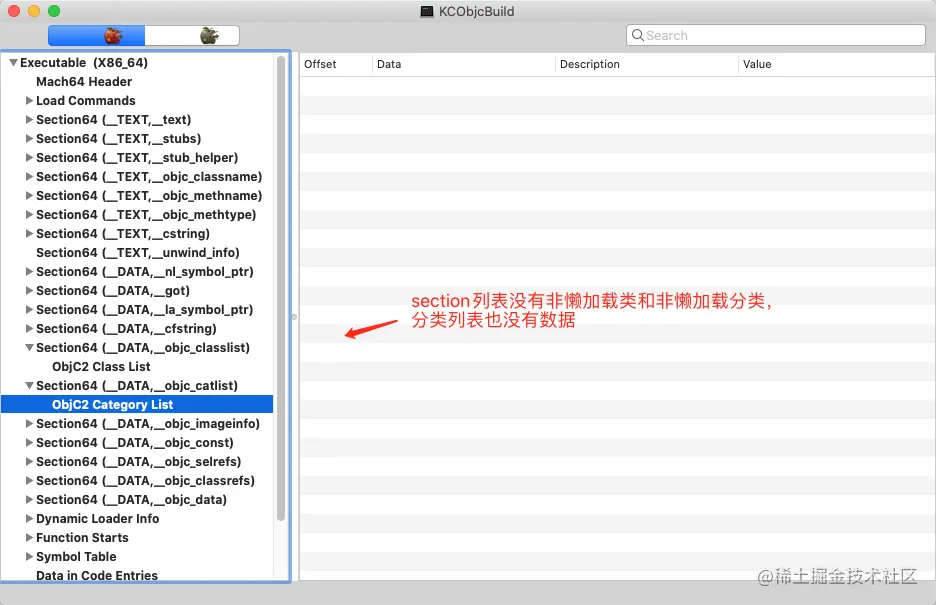

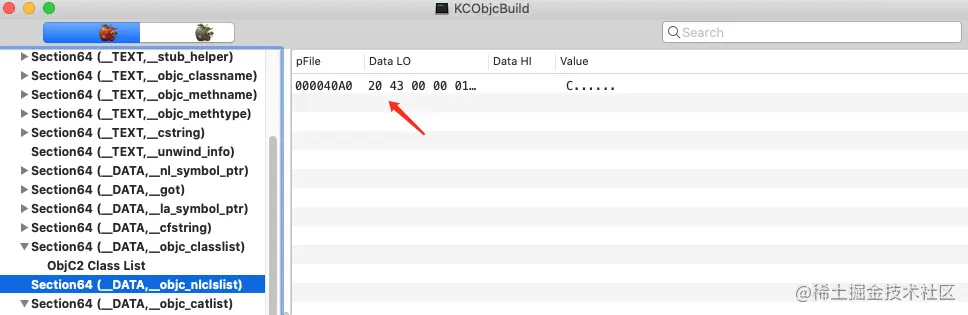

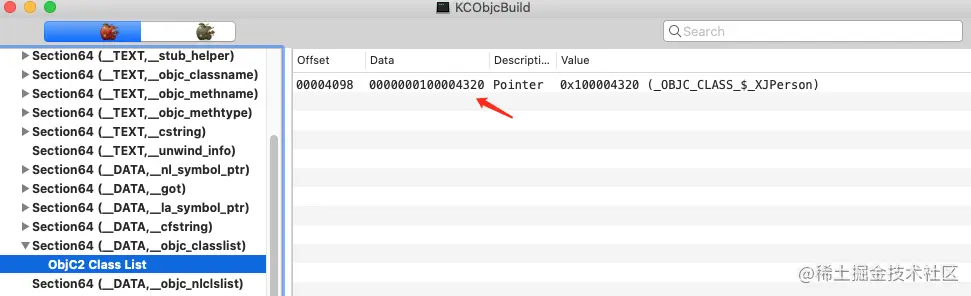

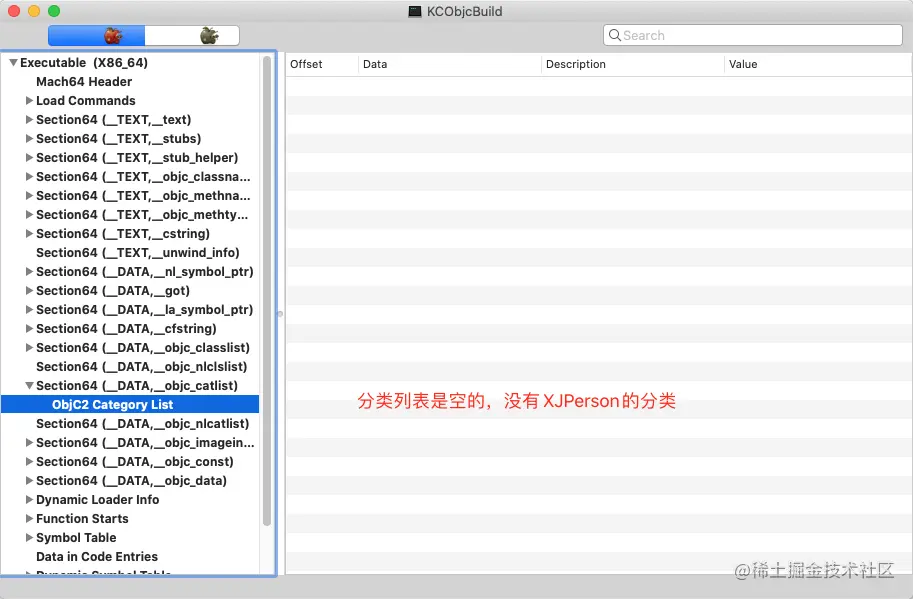

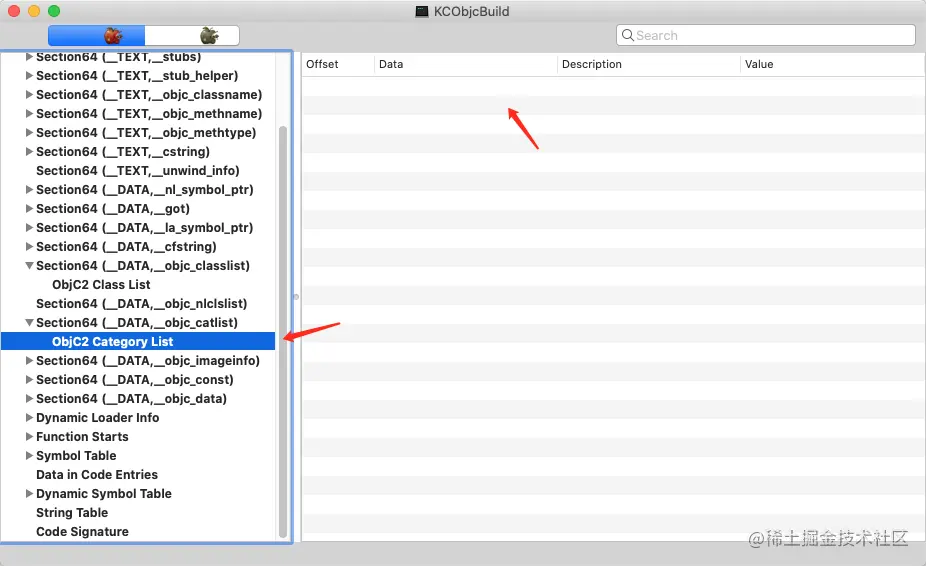

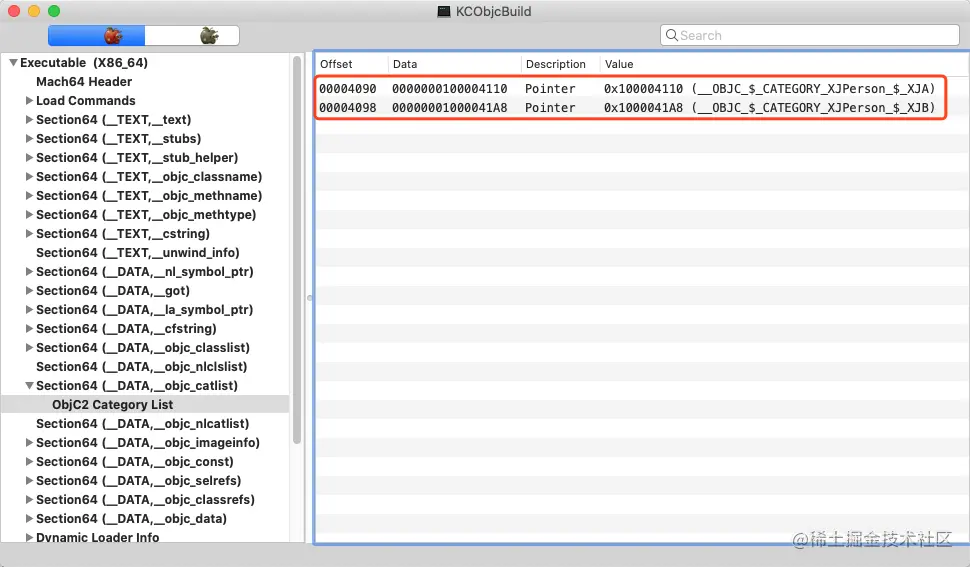

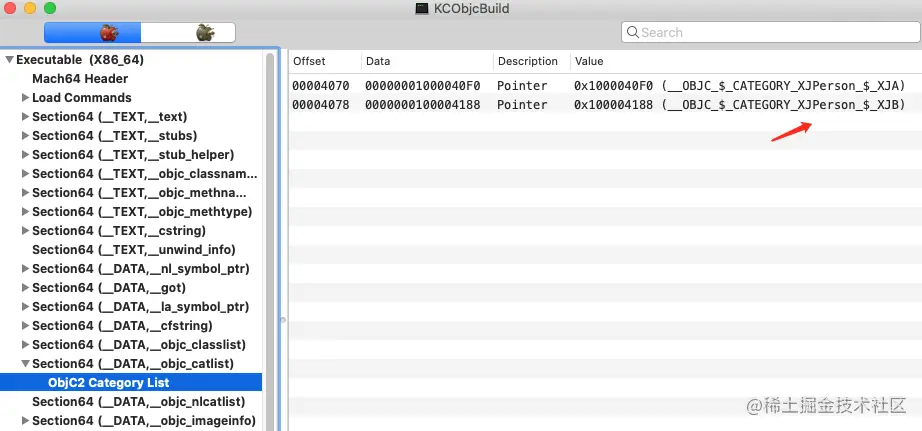

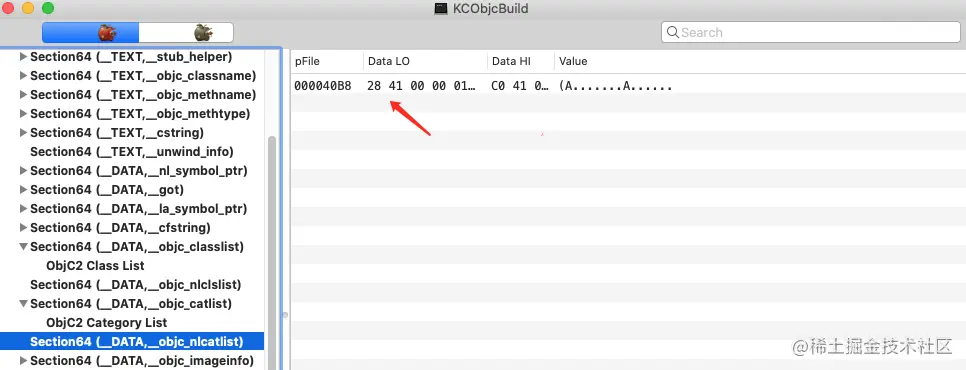

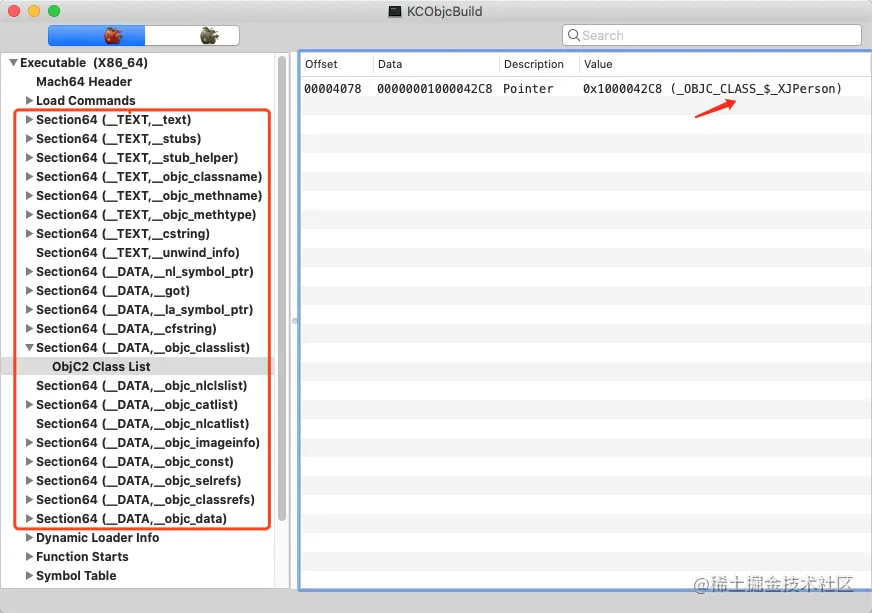

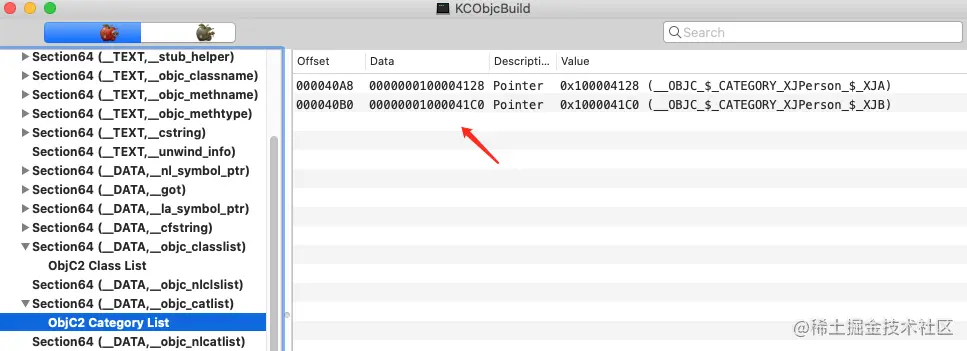

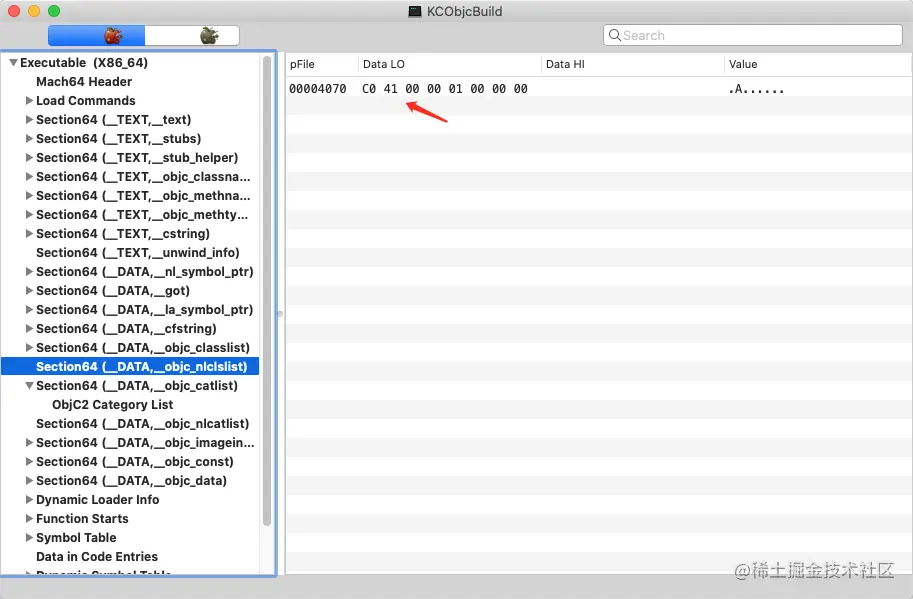

__objc_nlclslist等对应macho文件中的section名字，右边就是对应section的数据。

1.3.2.1: `0 lists -> 1 list`

前文分析过extAlloc函数在创建完rwe之后，如果主类有方法，就会调用attachLists函数将其添加到rwe对应的列表中（属性和协议也是如此，本文以方法为例），如果没有就什么也不做。那么此时就会出现主类有方法和主类无方法的两种情况（默认分类都有方法）。

1.3.2.1.1: 主类有方法

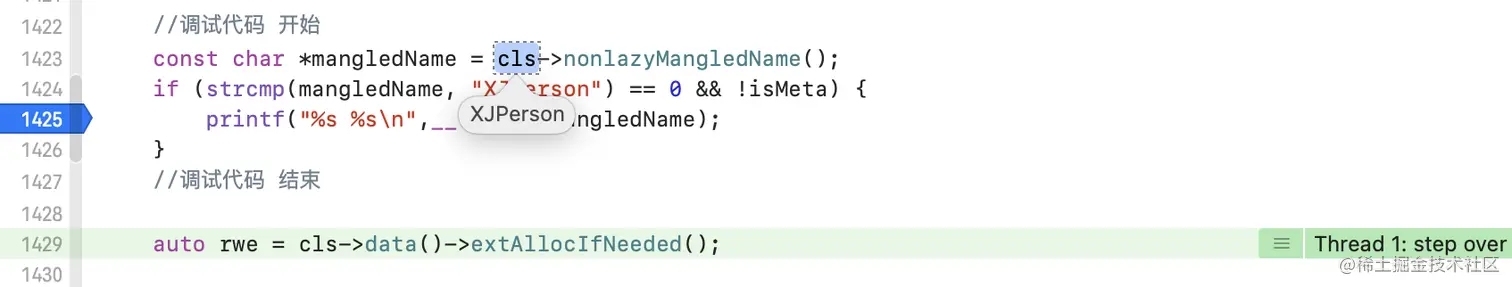

运行源码定位到attachCategories函数获取rwe的相关位置。

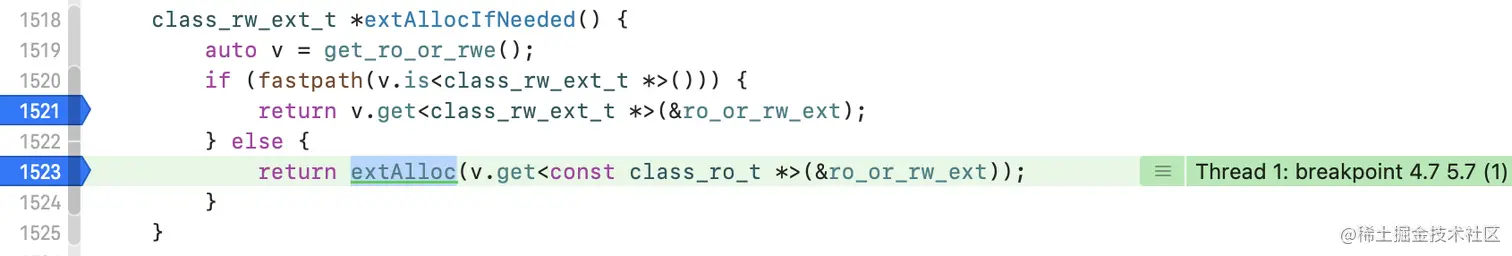

进入extAllocIfNeeded函数获取或创建rwe。

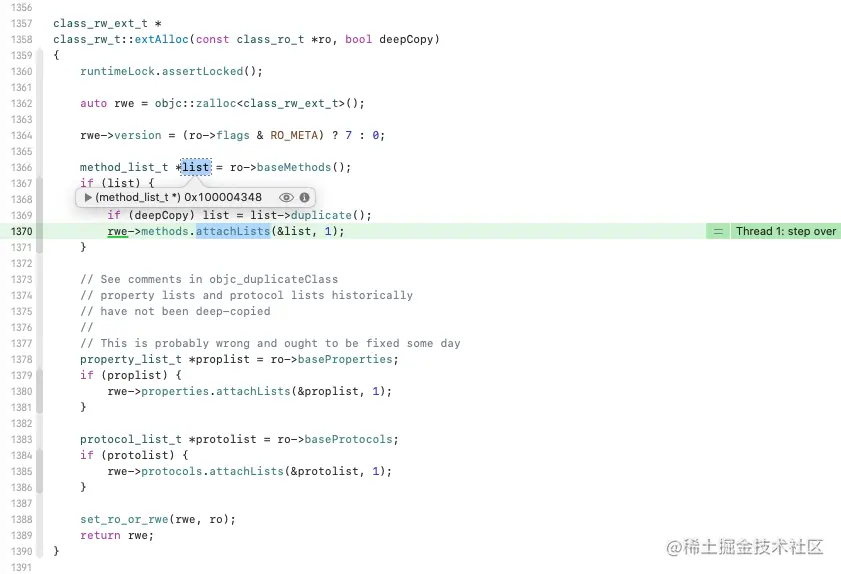

因为此时还没有rwe，就会进入extAlloc函数创建rwe。

此时主类有方法，list有值，所以调用attachLists函数将主类方法添加到rwe相应的列表中。

此时rwe刚刚创建，list和array都为空，所以进入了0 lists -> 1 list的分支。

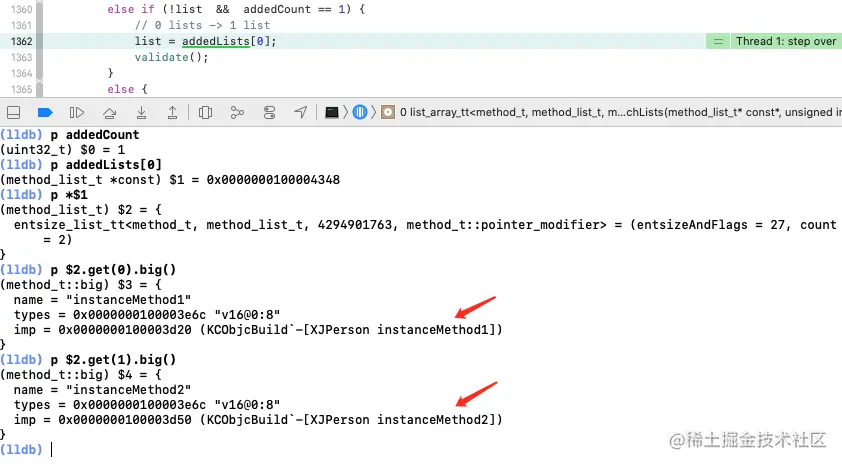

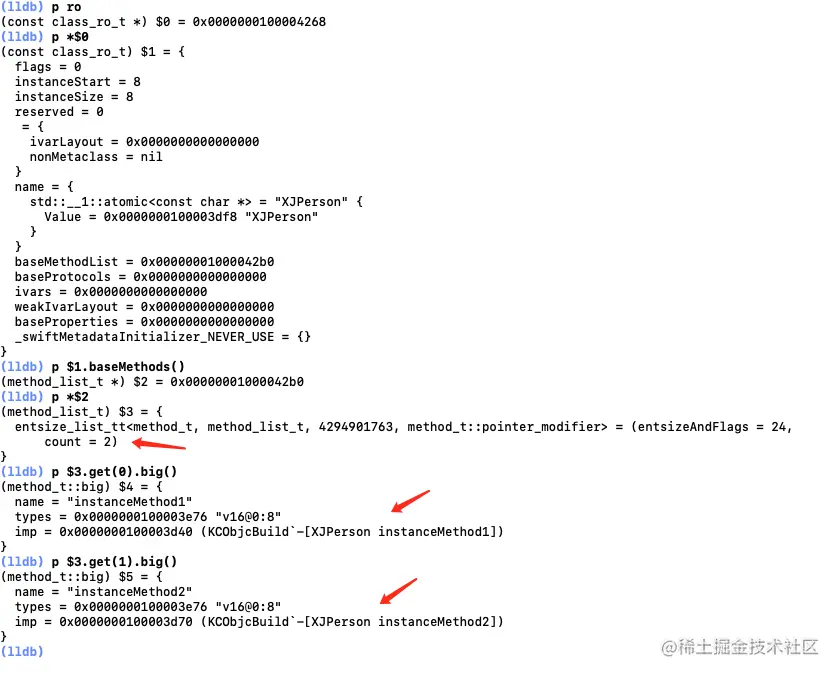

lldb调试显示此时添加的是主类的方法列表。

1.3.2.1.2: 主类无方法

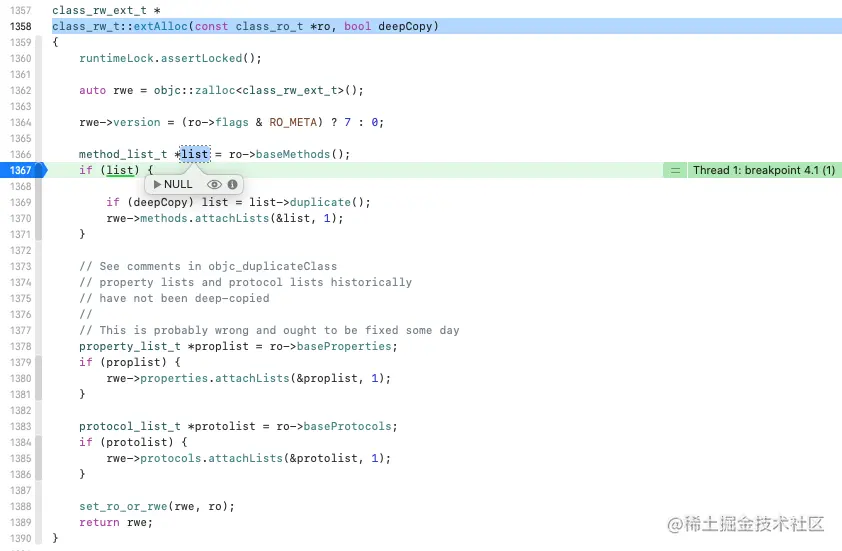

注释掉主类的方法，重复上面的调试步骤，进入extAlloc函数。

此时主类无方法，list为NULL，所以不会调用attachLists函数。

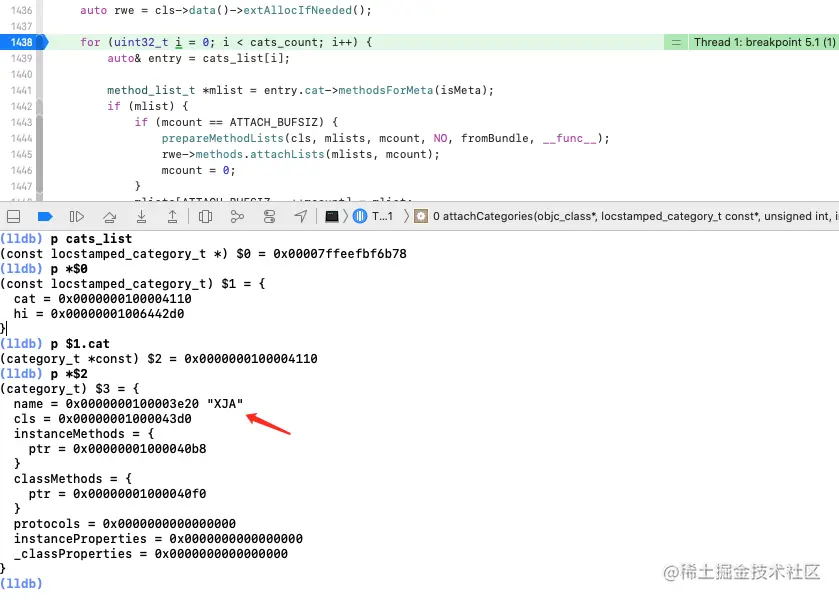

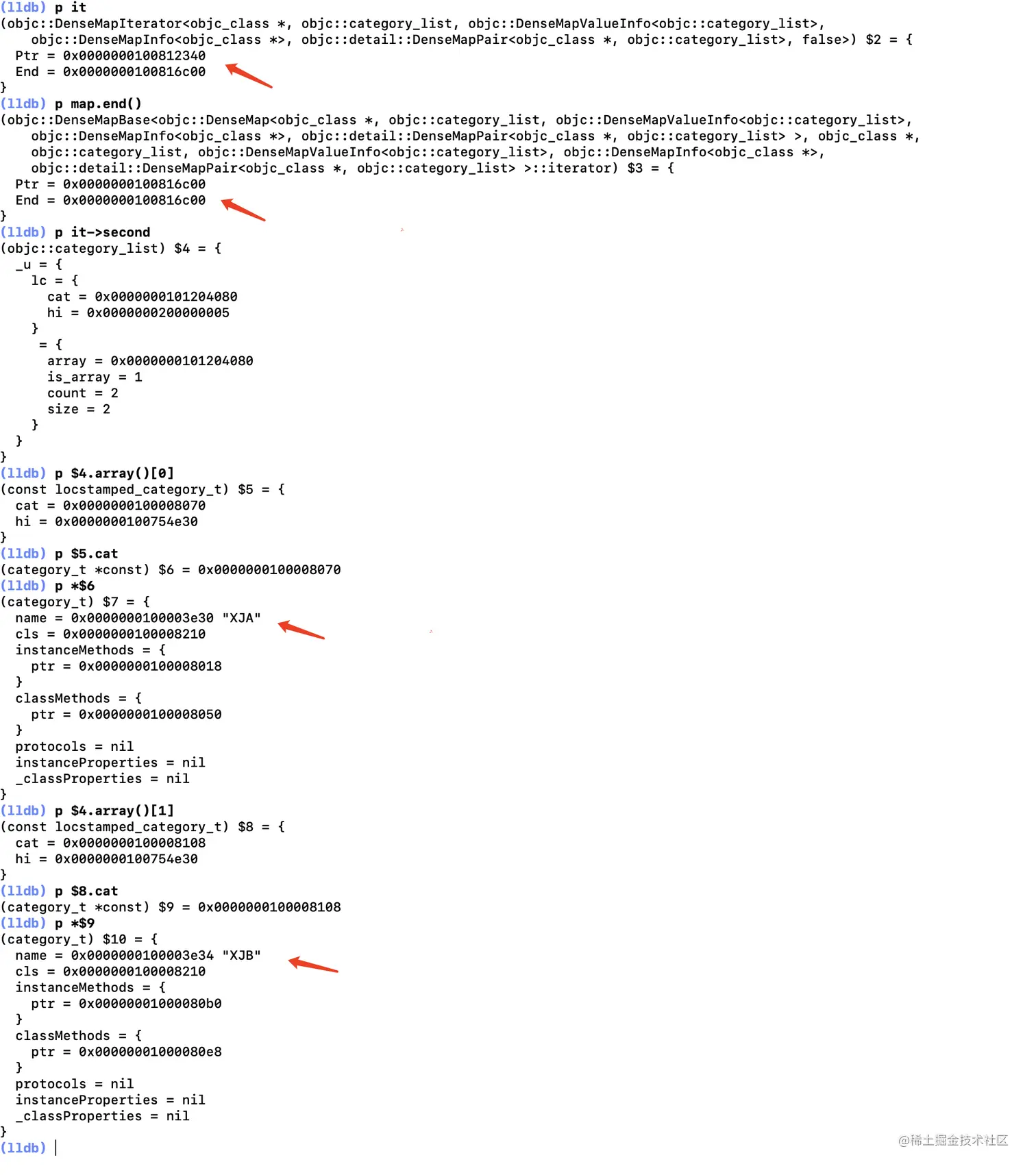

继续调试，回到attachCategories函数，lldb查看cats_list相关信息。

此时加载的是被包装成locstamped_category_t *类型的分类XJA。

继续往下调试。

分类数据读取完之后调用attachLists函数添加到rwe中（此文只分析方法，属性、协议类似）。

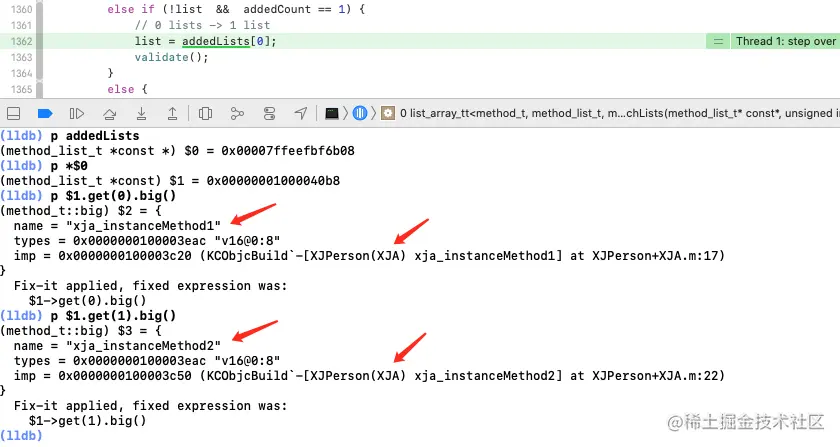

主类无方法，此时list和array都为空，所以分类加载进入了0 lists -> 1 list的分支。
lldb调试显示此时添加的是分类XJA的方法列表。

现在有XJA和XJB两个分类，为什么先加载的是XJA而不是XJB呢？

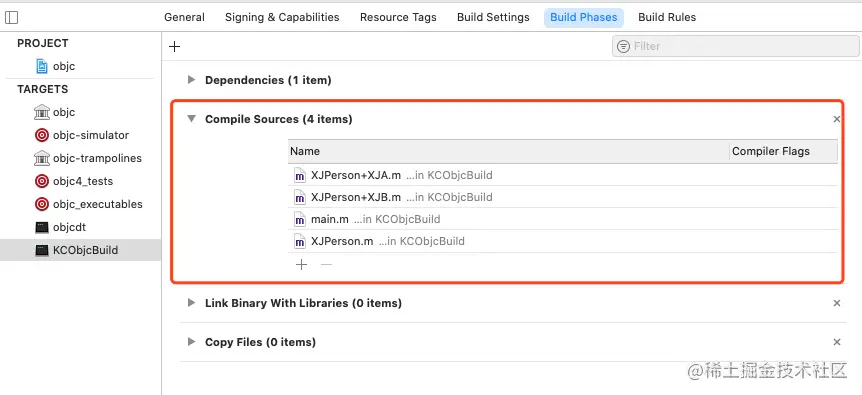

这是由分类文件的编译顺序决定的，按编译的先后顺序进行加载。

如果将分类XJB放到分类XJA的前面，那么XJB就会先编译先加载。

1.3.2.1.3: `0 lists -> 1 list`总结

0 lists -> 1 list分支分为两种情况（默认分类有方法）：

主类有方法：创建完rwe之后就将主类方法添加进去。
主类无方法：第一个添加进rwe的是第一个加载的分类。

1.3.2.2: `1 list -> many lists`

重新将主类方法添加回去，并将分类XJB放到XJA前面（验证加载顺序），运行源码。

将分类XJB放到XJA前面，就会先加载XJB。
读取完分类XJB数据之后调用attachLists函数添加到rwe中（此文只分析方法，属性、协议类似）。

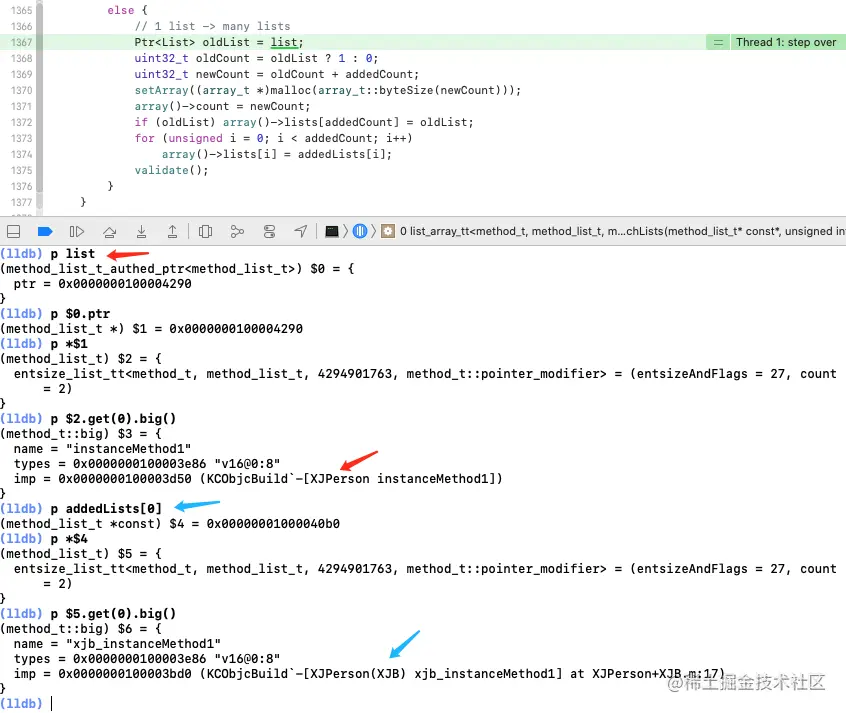

list是主类方法列表指针，addedLists中存放的是分类XJB方法列表指针。

合并完之后继续查看。

array()->lists中存放着两个方法列表的地址，分类的方法列表地址放在前面。

1.3.2.3: `many lists -> many lists`

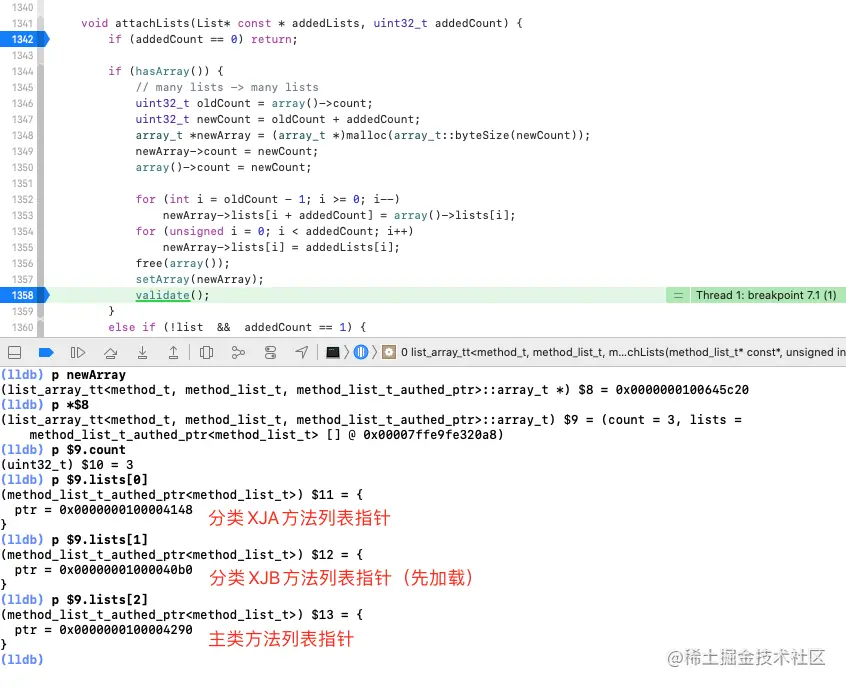

继续调试加载分类XJA，进入many lists -> many lists分支。

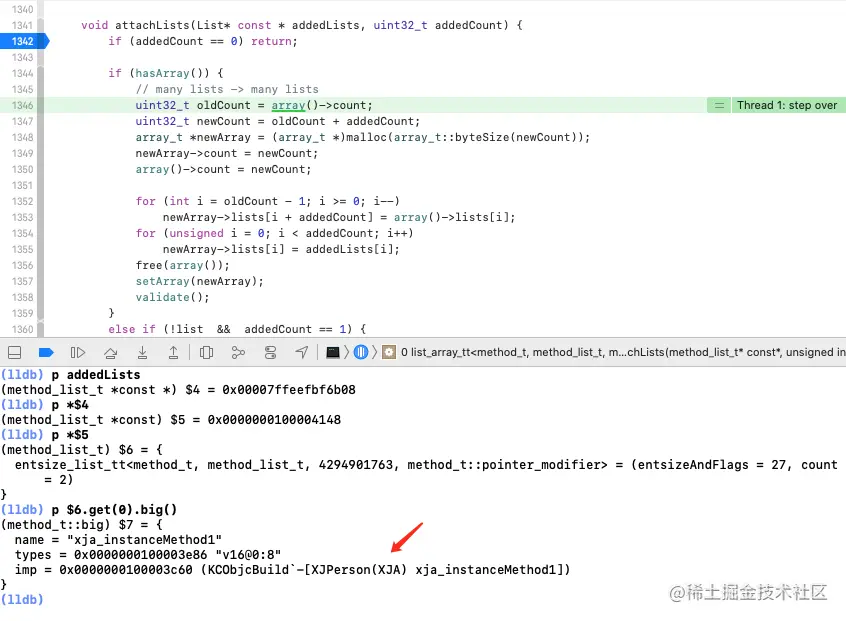

读取完分类XJA数据之后调用attachLists函数添加到rwe中（此文只分析方法，属性、协议类似）。

addedLists中存放的是分类XJA方法列表指针。

合并完之后继续查看。

合并完之后newArray->lists中存放了3个方法列表地址，从前往后依次是分类XJA、分类XJB、主类。主类在lists最后面，最后编译的分类在lists最前面。

二: 类与分类搭配加载情况

前面分析过类的加载根据是否实现+load方法分为懒加载类和非懒加载类，那么分类的加载是否与+load方法有关呢，同时类与分类搭配加载又会有那些情况呢？下面就通过几种搭配方式来探索一下：

类和分类都实现+load方法。
类实现+load方法，分类不实现。
类和分类都不实现+load方法。
类不实现，分类实现+load方法。
多分类

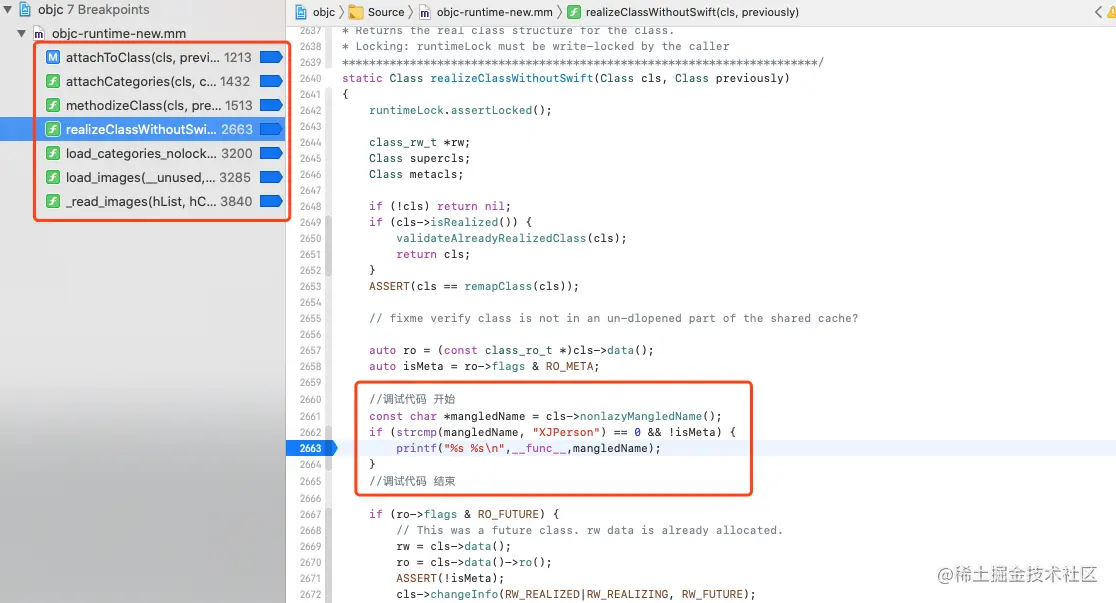

为了方便跟踪，在前面分析出的两条路线的关键函数中添加调试代码和断点。

2.1: 类和分类都实现`+load`方法

非懒加载类的数据加载是通过_getObjc2NonlazyClassList函数从macho文件获取，非懒加载分类的数据加载是通过_getObjc2NonlazyCategoryList函数从macho文件获取。

非懒加载类读取数据示意图：

非懒加载分类读取数据示意图：

非懒加载类加载流程：map_images -> map_images_nolock -> _read_images -> realizeClassWithoutSwift -> methodizeClass -> attachToClass 。
非懒加载分类加载流程：load_images -> loadAllCategories -> load_categories_nolock -> attachCategories -> attachLists。

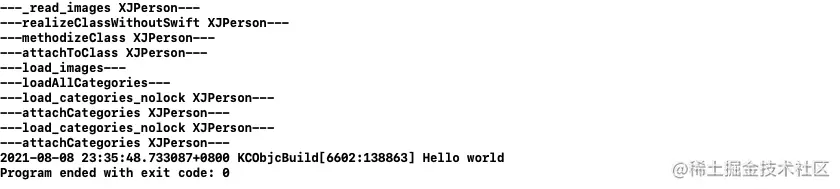

日志打印流程：

此时类为非懒加载类，在realizeClassWithoutSwift函数中查看ro数据。

此时只有主类的方法，没有分类的方法。

主类加载完之后，调用load_images函数。

void
load_images(const char *path __unused, const struct mach_header *mh)
{
    // didInitialAttachCategories 控制只来一次。
    // didCallDyldNotifyRegister 在 _objc_init 中注册完回调之后赋值为true
    if (!didInitialAttachCategories && didCallDyldNotifyRegister) {
        didInitialAttachCategories = true;
        // 加载所有分类
        loadAllCategories();
    }
    ……
}
复制代码

didInitialAttachCategories控制只执行一次loadAllCategories(因为load_images会执行多次)，didCallDyldNotifyRegister在_objc_init函数中注册完回调之后赋值为true。

2.1.1: `load_categories_nolock`

loadAllCategories函数中根据header_info循环调用load_categories_nolock函数，核心代码如下：

static void load_categories_nolock(header_info *hi) {
    bool hasClassProperties = hi->info()->hasCategoryClassProperties();

    size_t count;
    // 声明并实现函数 processCatlist
    auto processCatlist = [&](category_t * const *catlist) {
        for (unsigned i = 0; i < count; i++) { // 分类数量
            category_t *cat = catlist[i];
            Class cls = remapClass(cat->cls);
            // 将cat和hi包装成 locstamped_category_t
            locstamped_category_t lc{cat, hi};
   ……
            // Process this category.
            if (cls->isStubClass()) {
         ……
            } else {
                // 实例方法/协议/实例属性
                if (cat->instanceMethods ||  cat->protocols
                    ||  cat->instanceProperties)
                {
                    if (cls->isRealized()) { // 非懒加载类
                        attachCategories(cls, &lc, 1, ATTACH_EXISTING);
                    } else { // 懒加载类
                        objc::unattachedCategories.addForClass(lc, cls);
                    }
                }

                // 类方法/协议/类属性
                if (cat->classMethods  ||  cat->protocols
                    ||  (hasClassProperties && cat->_classProperties))
                {
                    if (cls->ISA()->isRealized()) { // 非懒加载类
                        attachCategories(cls->ISA(), &lc, 1, ATTACH_EXISTING | ATTACH_METACLASS);
                    } else { // 懒加载类
                        objc::unattachedCategories.addForClass(lc, cls->ISA());
                    }
                }
            }
        }
    };
    // 调用 processCatlist
    // 加载分类 __objc_catlist，count从macho中读取。
    processCatlist(hi->catlist(&count));
    //__objc_catlist2
    processCatlist(hi->catlist2(&count));
}
复制代码

声明并实现processCatlist函数。
调用processCatlist函数，读取macho文件名为__objc_catlist与__objc_catlist2的section，获取分类信息（有共享缓存的情况下才会生成__objc_catlist2）。
processCatlist函数根据读取的分类信息循环处理分类。
此时非懒加载分类是一个一个加载的，所以attachCategories函数传值的count都是1。

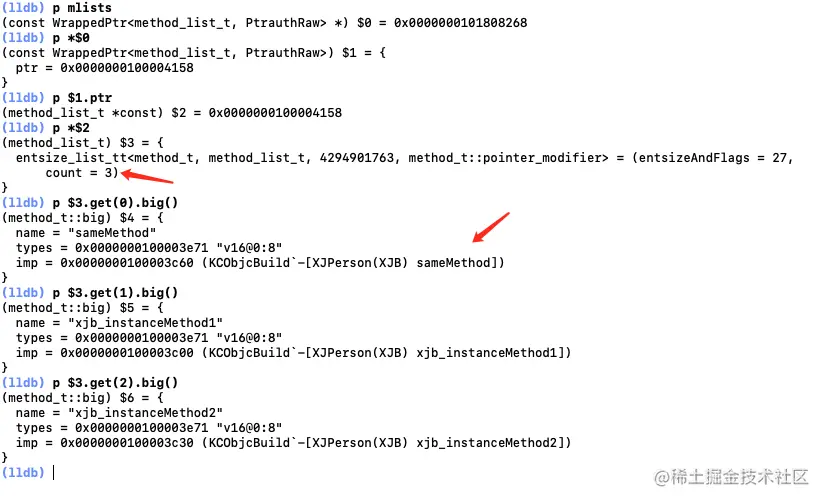

lldb查看分类信息:

attachCategories函数和attachLists函数在1.1和1.2小节已经分析过了，此处就不再赘述了。

更改实现+load方法的分类数量，会发现只要有一个分类实现了+load方法，所有分类加载都走非懒加载分类的加载流程，而不会合并到主类ro中。

结论：类实现了+load方法，分类只要有一个实现+load方法，所有分类都不合并到主类的ro中，而是走非懒加载分类流程合并到rwe中。

2.2: 类实现`+load`方法，分类不实现

非懒加载类加载流程：map_images -> map_images_nolock -> _read_images -> realizeClassWithoutSwift -> methodizeClass -> attachToClass 。

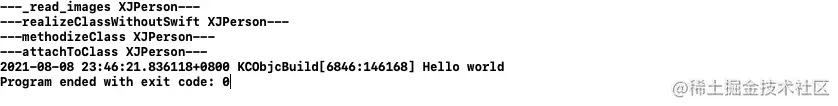

日志打印流程：

非懒加载类还是走的map_images流程。
懒加载分类没有走attachCategories流程。

那么分类数据是什么时候加载的呢？

macho文件中分类列表是没有数据的，说明分类数据不是动态时加载的。

不是动态时加载，最有可能就是在编译器，那么就在realizeClassWithoutSwift函数加载类的时候，获取ro数据，看看有没有分类相关的数据。

ro中不仅有主类的方法，还有分类的方法。

ro是在编译期就确定的，也就是说懒加载分类中的数据在编译期就已经合并到了主类中。而且分类的方法也是放在主类的方法前面。

2.3: 类和分类都不实现`+load`方法

日志打印流程：

打印信息显示类加载流程和分类加载流程都没有走，查看macho文件。

macho文件中没有非懒加载类和非懒加载分类的section，分类列表也没有数据。

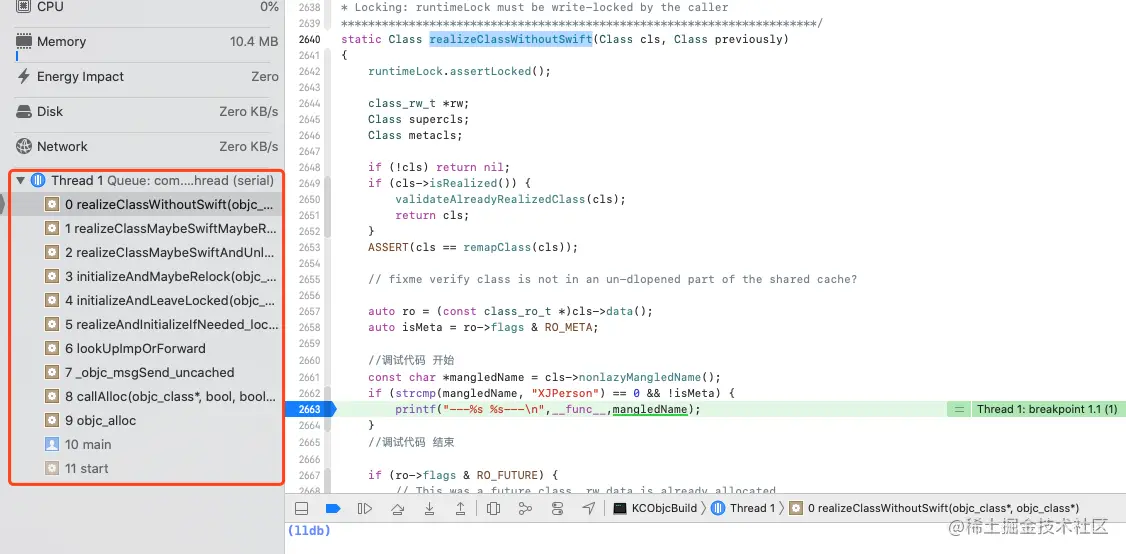

在main函数里实例化XJPerson并调用实例方法，调试进入加载类的realizeClassWithoutSwift函数中（消息慢速查找流程进入），查看函数调用栈。

函数调用栈显示是消息慢速查找流程调用了realizeClassWithoutSwift函数，这里就与前面分析过的消息慢速查找流程关联起来了。

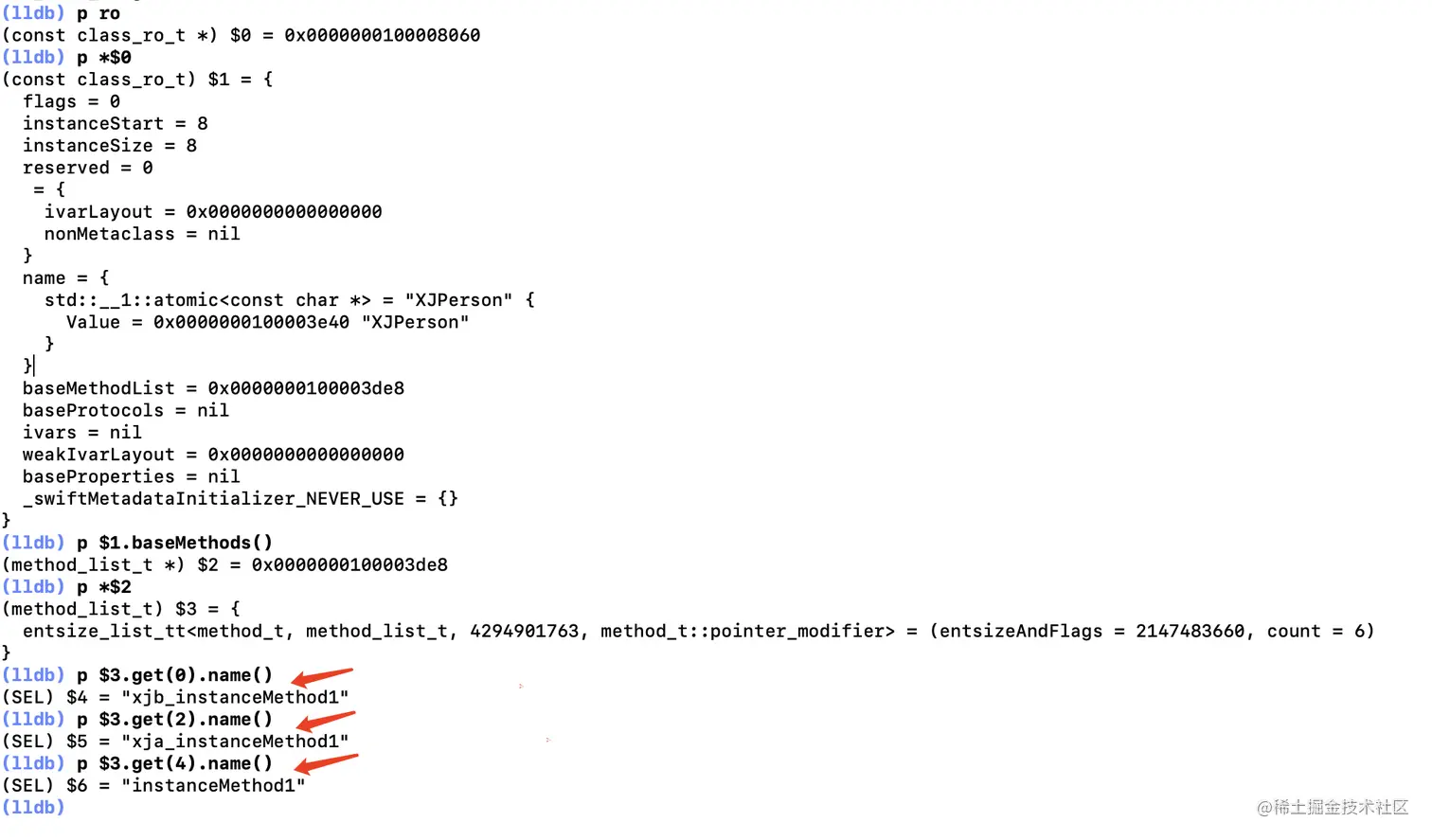

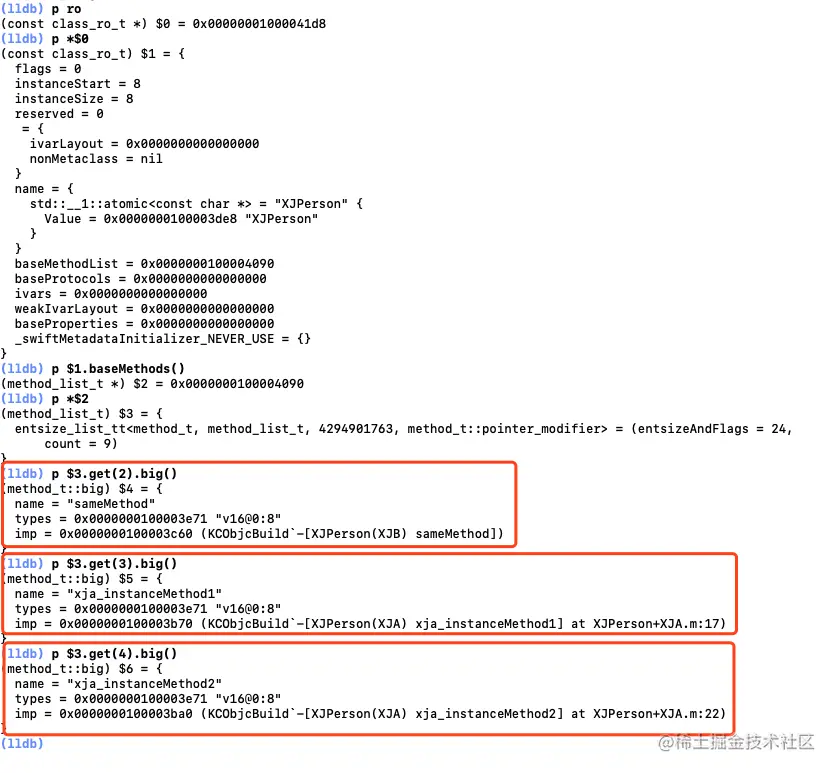

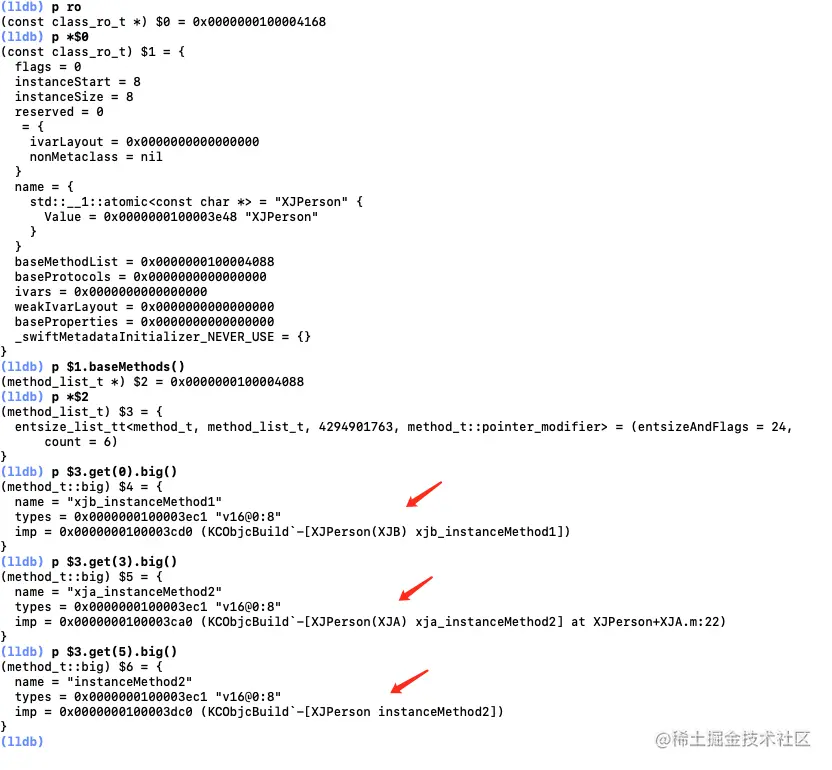

lldb查看ro数据：

根据lldb输出ro数据，可以发现分类的数据也是在编译时就合并到ro中了。

懒加载类的加载流程是推迟到第一次消息发送的时候了，而懒加载分类的数据是在编译时就合并到ro中了。

2.4: 类不实现，分类实现`+load`方法

这种情况比较复杂，因为非懒加载类的个数会对整个加载流程有影响。

2.4.1: 类不实现，一个分类实现`+load`方法

运行源码，查看日志打印流程：

这种情况的流程和类实现+load方法，分类不实现是一样的。

非懒加载分类强制把懒加载类变成非懒加载类了（类被迫营业了），而且非懒加载分类的数据也合并到了主类中。

XJPerson类被强制变成非懒加载类了。

分类列表没有数据，已经在编译时合并到ro中了。

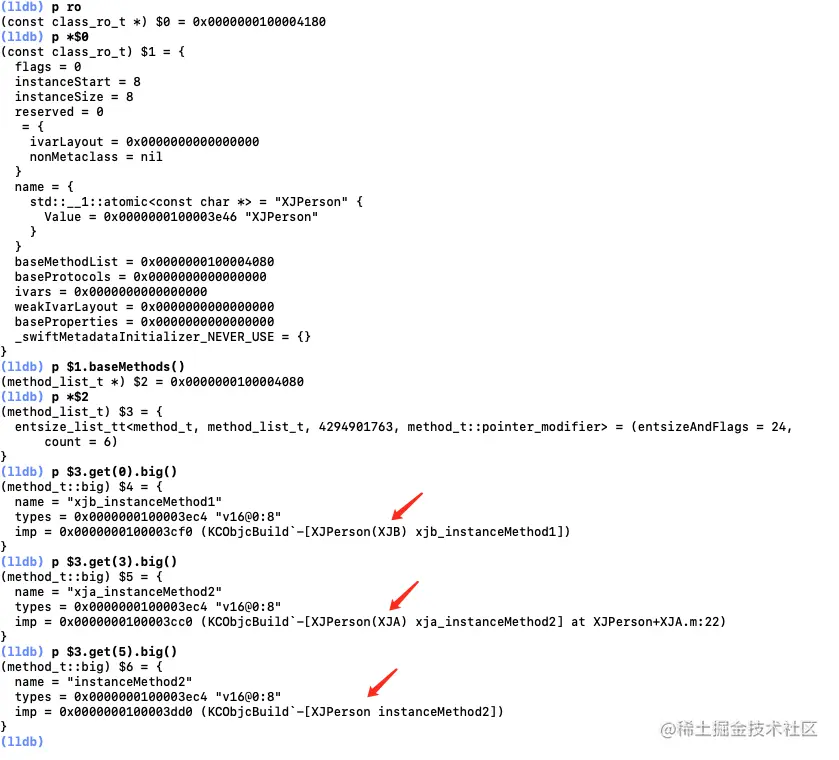

运行源码，断点停在realizeClassWithoutSwift函数后，lldb查看ro数据：

懒加载类被强制变成非懒加载类了，而且分类的数据也在编译期间就合并到ro中了。

2.4.2: 类不实现，多个分类实现`+load`方法

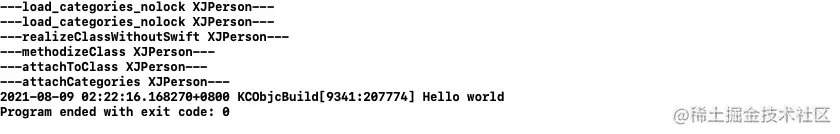

重新添加分类XJB，运行源码，查看日志打印流程：

主类加载没有走map_images流程。
调用两次load_categories_nolock函数加载两个分类后，没有调用attachCategories函数，而是调用了realizeClassWithoutSwift函数加载主类，然后再调用attachCategories函数。

那么现在就有了两个问题：

两个分类加载完之后为什么没有走attachCategories函数？
怎么调用到realizeClassWithoutSwift函数的？

macho文件里分类列表和非懒加载分类列表有分类XJA和XJB的数据，但是没有非懒加载类列表。

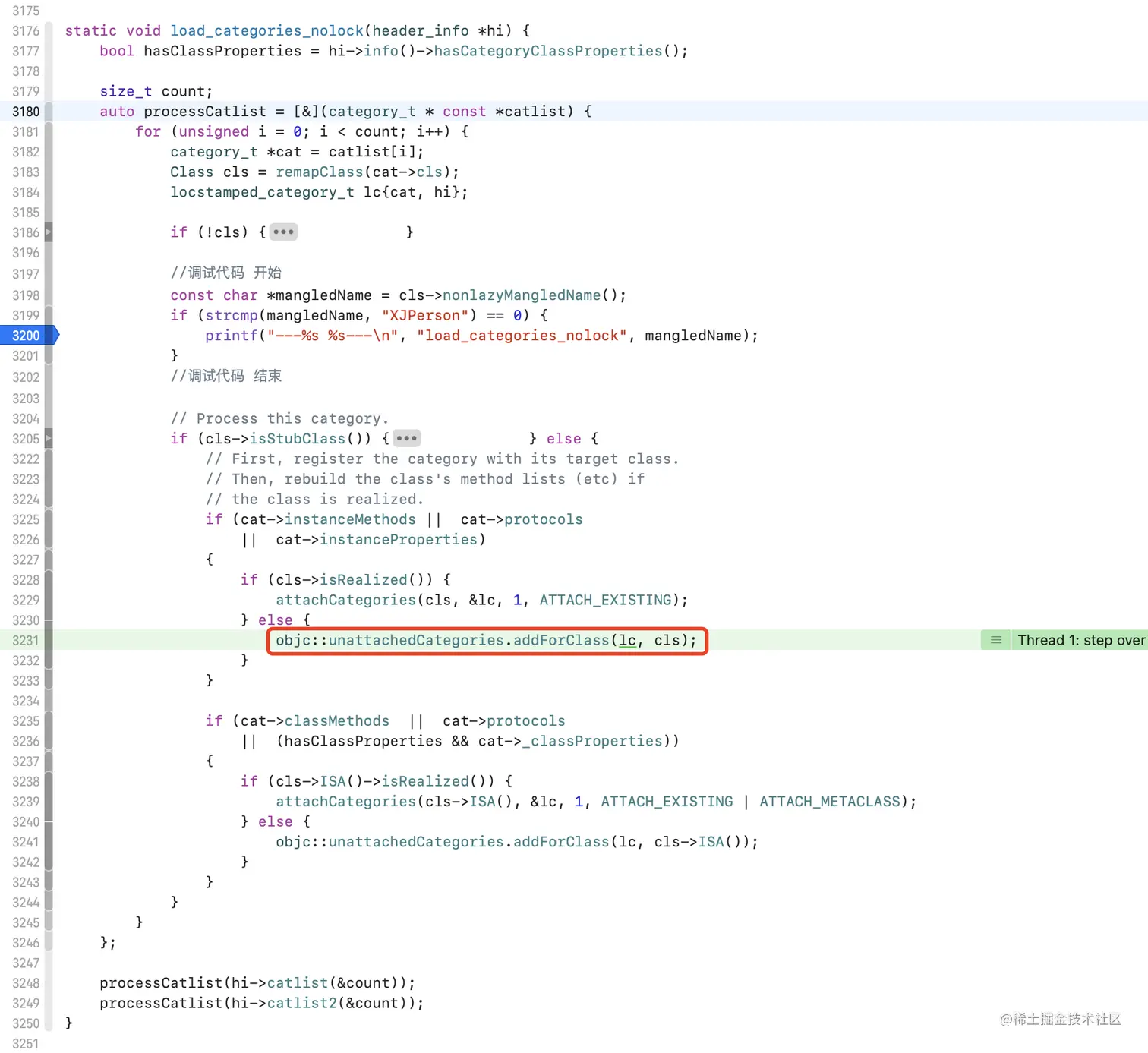

打开load_categories_nolock函数里调试代码处的断点，运行源码，查看调用两次后的逻辑。

cls如果已经加载则走attachCategories流程，没有则走unattachedCategories.addForClass流程。

此处走的是addForClass流程。

void addForClass(locstamped_category_t lc, Class cls)
{
    runtimeLock.assertLocked();

    if (slowpath(PrintConnecting)) {
        _objc_inform("CLASS: found category %c%s(%s)",
                     cls->isMetaClassMaybeUnrealized() ? '+' : '-',
                     cls->nameForLogging(), lc.cat->name);
    }
    // 先到哈希表中去查找lc
    // 没有就插入
    auto result = get().try_emplace(cls, lc);
    // 判断result.second 是否有数据，没有将lc存入result.second
    if (!result.second) {
        result.first->second.append(lc);
    }
}
复制代码

首先到哈希表中根据cls为key去查找lc，没有就插入。
判断lc.second是否有数据，如果没有则赋值。

此时分类数据只是以cls为key存储在哈希表中，还没有加载到rwe中。

接下来探索类是怎么加载的，打开realizeClassWithoutSwift函数里调试代码处的断点，继续往下调试。

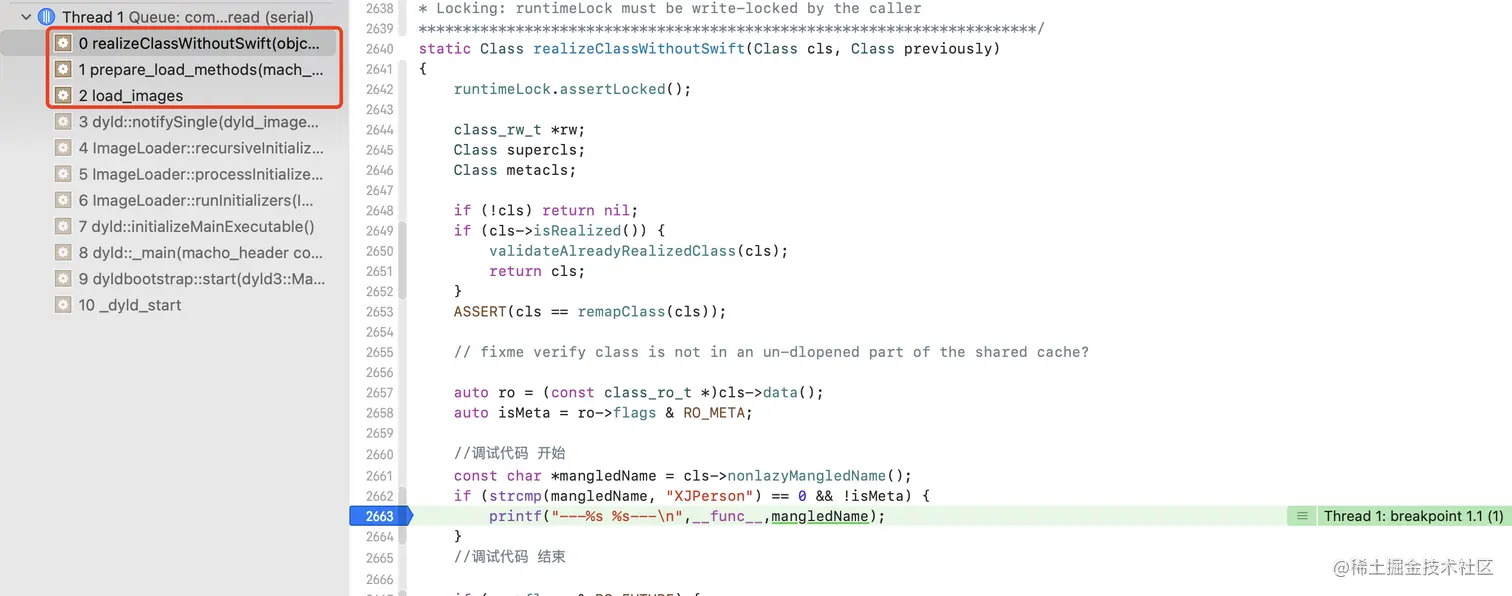

函数调用栈显示在调用流程为：load_images -> prepare_load_methods -> realizeClassWithoutSwift。

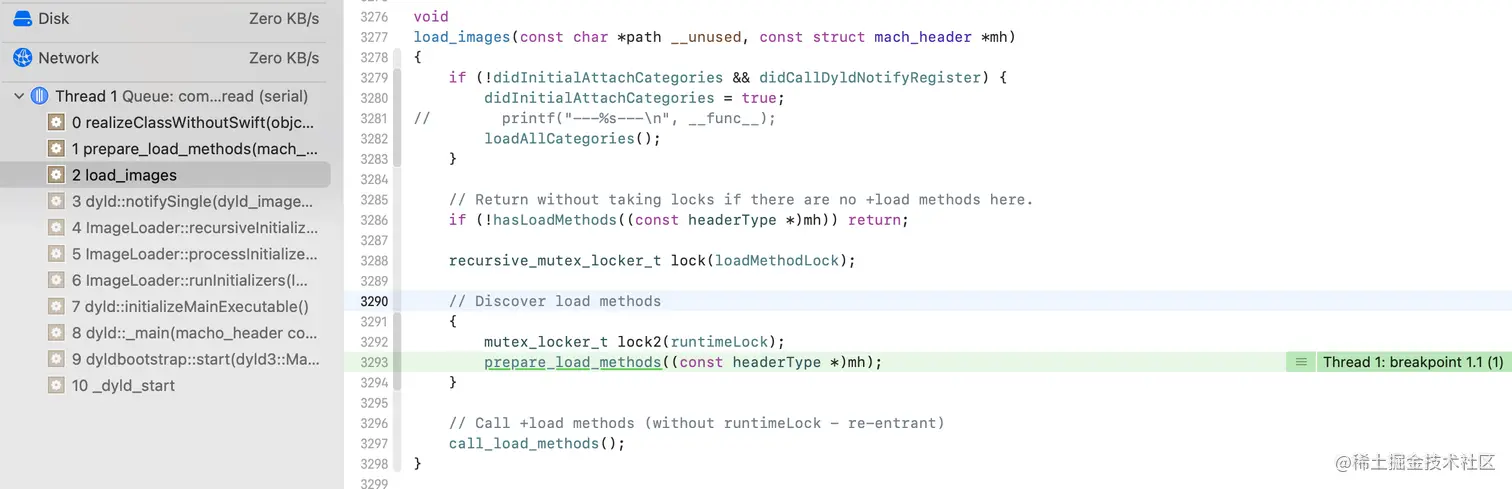

在函数调用栈选中load_images看看prepare_load_methods是怎么调用的。

loadAllCategories函数走完之后，调用hasLoadMethods函数判断是否有+load方法，没有就返回，有就调用prepare_load_methods函数。

bool hasLoadMethods(const headerType *mhdr)
{
    size_t count;
    if (_getObjc2NonlazyClassList(mhdr, &count)  &&  count > 0) return true;
    if (_getObjc2NonlazyCategoryList(mhdr, &count)  &&  count > 0) return true;
    return false;
}
复制代码

调用_getObjc2NonlazyClassList函数读取macho文件名为__objc_nlclslist的section的数据，如果有，返回true。
调用_getObjc2NonlazyCategoryList函数读取macho文件名为__objc_nlcatlist的section的数据，如果有，返回true。
都没有就返回false。

此时分类XJA和XJB都实现了+load方法，所以返回true，接着调用了prepare_load_methods函数。

void prepare_load_methods(const headerType *mhdr)
{
size_t count, i;

runtimeLock.assertLocked();
// 从macho中获取非懒加载类列表
classref_t const *classlist =
    _getObjc2NonlazyClassList(mhdr, &count);
for (i = 0; i < count; i++) {
    // 将重新映射的类添加到 loadable_classes 列表中
    schedule_class_load(remapClass(classlist[i]));
}
// 从macho中获取非懒加载分类列表
category_t * const *categorylist = _getObjc2NonlazyCategoryList(mhdr, &count);
for (i = 0; i < count; i++) {
    category_t *cat = categorylist[i];
    // 重新映射分类的类
    Class cls = remapClass(cat->cls);
    if (!cls) continue;  // category for ignored weak-linked class
    if (cls->isSwiftStable()) {
        _objc_fatal("Swift class extensions and categories on Swift "
                    "classes are not allowed to have +load methods");
    }
    // 类的加载
    realizeClassWithoutSwift(cls, nil);
    ASSERT(cls->ISA()->isRealized());
    // 将分类添加到分类的loadable_categories列表中
    add_category_to_loadable_list(cat);
  }
}
复制代码

从macho中获取非懒加载类列表。
调用schedule_class_load函数，将重新映射的类添加到loadable_classes列表中。
从macho中获取非懒加载分类列表。
重新映射分类的类。
调用realizeClassWithoutSwift函数加载类。
调用add_category_to_loadable_list函数，将分类添加到分类的loadable_categories列表中。

查看下schedule_class_load函数实现。

static void schedule_class_load(Class cls)
{
    if (!cls) return;
    ASSERT(cls->isRealized());  // _read_images should realize

    if (cls->data()->flags & RW_LOADED) return;
    // 递归`cls`的父类
    // Ensure superclass-first ordering
    schedule_class_load(cls->getSuperclass());
    // 将类还有父类都添加到load表中
    add_class_to_loadable_list(cls);
    cls->setInfo(RW_LOADED); `IMP`
}
复制代码

递归父类和类都调用add_class_to_loadable_list函数。

add_class_to_loadable_list函数和add_category_to_loadable_list函数逻辑差不多。

static struct loadable_class *loadable_classes = nil;
static int loadable_classes_used = 0;
static int loadable_classes_allocated = 0;

struct loadable_class {
    Class cls;  // may be nil
    IMP method;
};

void add_class_to_loadable_list(Class cls)
{
    IMP method;

    loadMethodLock.assertLocked();

    // 获取load方法
    method = cls->getLoadMethod();
    if (!method) return;  // Don't bother if cls has no +load method
    ...
    // 扩容，第一次为16
    if (loadable_classes_used == loadable_classes_allocated) {
        loadable_classes_allocated = loadable_classes_allocated*2 + 16;
        loadable_classes = (struct loadable_class *)
            realloc(loadable_classes,
                              loadable_classes_allocated *
                              sizeof(struct loadable_class));
    }
    存储
    loadable_classes[loadable_classes_used].cls = cls;
    loadable_classes[loadable_classes_used].method = method;
    loadable_classes_used++;
}

复制代码

static struct loadable_category *loadable_categories = nil;
static int loadable_categories_used = 0;
static int loadable_categories_allocated = 0;

struct loadable_category {
    Category cat;  // may be nil
    IMP method;
};

void add_category_to_loadable_list(Category cat)
{
    IMP method;

    loadMethodLock.assertLocked();

    method = _category_getLoadMethod(cat);

    // Don't bother if cat has no +load method
    if (!method) return;

    ...
    // 扩容，第一次为16
    if (loadable_categories_used == loadable_categories_allocated) {
        loadable_categories_allocated = loadable_categories_allocated*2 + 16;
        loadable_categories = (struct loadable_category *)
            realloc(loadable_categories,
                              loadable_categories_allocated *
                              sizeof(struct loadable_category));
    }
    // 存储
    loadable_categories[loadable_categories_used].cat = cat;
    loadable_categories[loadable_categories_used].method = method;
    loadable_categories_used++;
}
复制代码

将类或者分类和他们的+load方法的IMP一起存入列表中。

继续调试，realizeClassWithoutSwift后面的流程为realizeClassWithoutSwift -> methodizeClass -> attachToClass -> attachCategories -> attachLists。

void attachToClass(Class cls, Class previously, int flags)
{
    runtimeLock.assertLocked();
    ASSERT((flags & ATTACH_CLASS) ||
       (flags & ATTACH_METACLASS) ||
       (flags & ATTACH_CLASS_AND_METACLASS));

    auto &map = get();
    // 以previously（cls）为key去哈希表中查找在addForClass函数中插入的分类数据
    auto it = map.find(previously);
    // 如果it和表中的最后一个数据不相等进入判断，最后一个算是标识位
    if (it != map.end()) {
        // 获取分类的数据list的地址
        category_list &list = it->second;
        if (flags & ATTACH_CLASS_AND_METACLASS) {
            // 给元类类加载分类数据
            int otherFlags = flags & ~ATTACH_CLASS_AND_METACLASS;
            attachCategories(cls, list.array(), list.count(), otherFlags | ATTACH_CLASS);
            attachCategories(cls->ISA(), list.array(), list.count(), otherFlags | ATTACH_METACLASS);
        } else {
            // 给类加载分类数据
            attachCategories(cls, list.array(), list.count(), flags);
        }
        // 擦除列表中cls对应的分类数据
        map.erase(it);
    }
}
复制代码

以previously（cls）为key去哈希表中查找在addForClass函数中插入的分类数据。
获取到的数据和表中end标记不相等，就调用attachCategories函数（此时传入的分类数量cats_count为所有分类的数量），然后擦除哈希表中cls对应的分类数据。

lldb调试查看分类数据：

it != map.end()条件成立，调用attachCategories函数。

调用流程：load_images -> loadAllCategories -> load_categories_nolock -> addForClass -> prepare_load_methods -> realizeClassWithoutSwift -> methodizeClass -> attachToClass -> attachCategories -> attachLists。

结论：主类不实现+load方法，至少2个分类实现+load方法，则在load_images函数的loadAllCategories流程走完之后，接着走load_images函数里的prepare_load_methods流程强制让主类加载，然后将分类加入到rwe中。

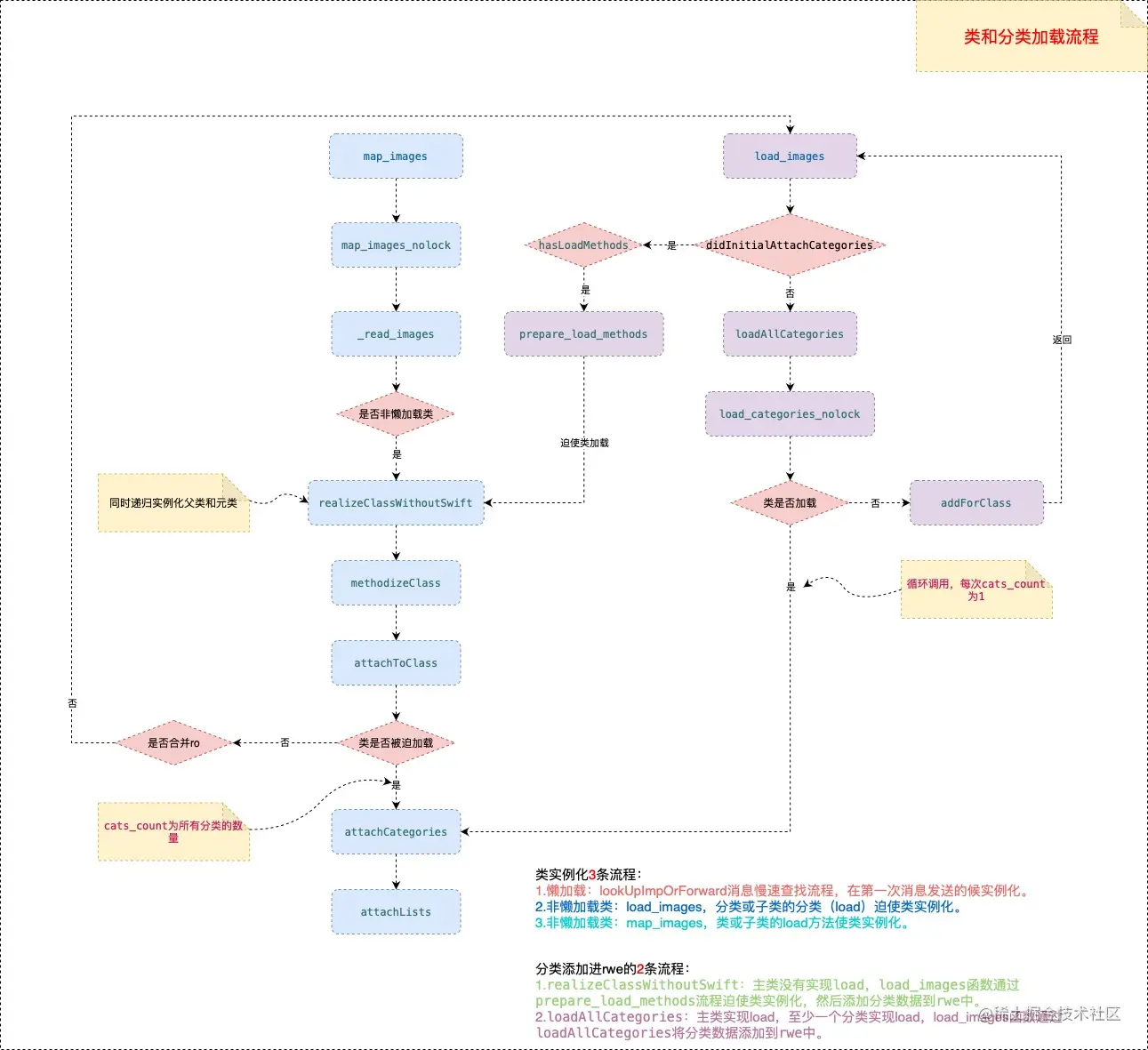

2.5: 小结

类实现+load方法（非懒加载类）：
- 至少一个分类实现+load方法，会在load_images过程中通过loadAllCategories将所有分类数据加入rwe中，不会合并进主类ro。
- 所有分类不实现load会将分类的方法合并到类的ro中。
类不实现+load方法：
- 只有一个分类实现+load方法，分类方法会被合并到类的ro中（由于合并了ro，类被强制变成非懒加载类了）。
- 至少两个分类实现+load方法。分类方法不会被合并进主类ro中，在load_images函数的loadAllCategories流程走完之后，接着走load_images函数里的prepare_load_methods流程强制让主类加载，然后将分类加入到rwe中。（由于没有合并ro，类本身是懒加载类。分类导致它被加载）。
类和分类都不实现+load方法，所有分类方法会被合并进类的ro中，在第一次消息发送的时候加载（类是懒加载类）。

类本身是非懒加载类或者子类是非懒加载类是在map_images过程中实例化的。

类本身是懒加载类，由于自身或者子类的非懒加载分类导致的类被实例化是在load_images函数里的prepare_load_methods流程中的。（ro合并的情况如果分类有+load方法会导致类变为非懒加载类）。

本质上只有类自身实现+load方法才是非懒加载类。其它情况都是被迫，本质上不属于非懒加载类。

类与分类方法列表会不会合并，取决于+load方法的总个数。只有一个或者没有则会合并，否则不合并。

空的分类不会被加载。

⚠️为什么类和分类实现+load方法加起来大于等于2个之后，分类就不会在编译时合并到ro中了呢？

因为所有+load方法在load_images函数中都是要被调用的，每个类或分类的+load方法可能都做了自己相应的操作，不能暴力的将它们合并到一起。所以实际开发中，尽量少实现+load方法。实现过多+load方法需要单独调用，会导致分类不会合并到ro，而且类和分类的加载流程也提前到了程序启动阶段，会导致程序启动变慢。

三: 类中同名方法的查找

3.1: 方法查找流程分析

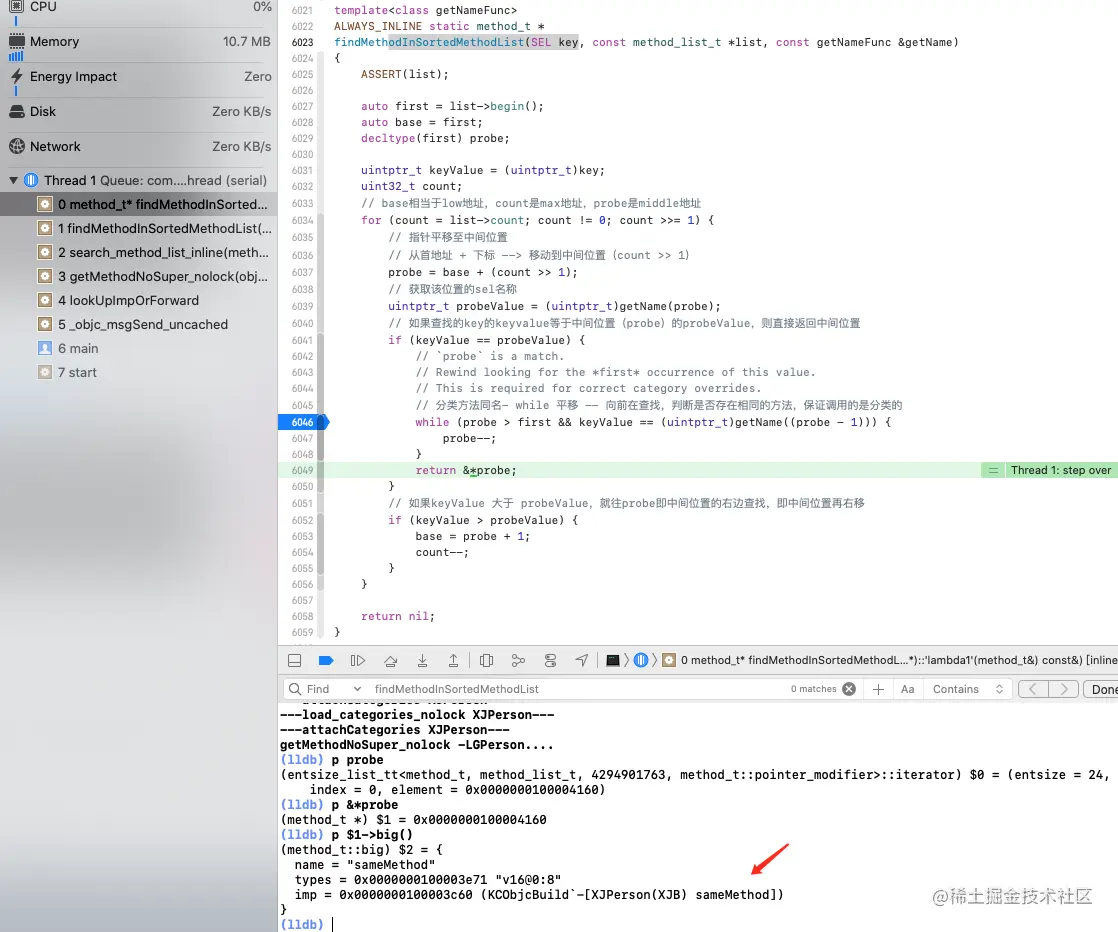

消息慢速查找流程lookUpImpOrForward函数中调用getMethodNoSuper_nolock函数查找方法。

NEVER_INLINE
IMP lookUpImpOrForward(id inst, SEL sel, Class cls, int behavior)
{
    ...
    for (unsigned attempts = unreasonableClassCount();;) {
        if (curClass->cache.isConstantOptimizedCache(/* strict */true)) {
            ...
        } else {
            // curClass method list.
            // 在类的方法列表中查找方法（采用二分查找算法），如果找到，则返回，将方法缓存到cache中
            Method meth = getMethodNoSuper_nolock(curClass, sel);
            if (meth) {
                imp = meth->imp(false);
                goto done;
            }
            ...
        }
        ...
    }
    ...
}
复制代码

3.1.1: `getMethodNoSuper_nolock`

static method_t *
getMethodNoSuper_nolock(Class cls, SEL sel)
{
    ……
    // 获取methods
    auto const methods = cls->data()->methods();
    // 循环，这个时候找的是methodlist存的是method_list_t，有可能是二维数据。动态加载方法和类导致的
    for (auto mlists = methods.beginLists(),
              end = methods.endLists();

         // 没到最后一个，就地址平移 1
         mlists != end;
         ++mlists)
    {
        //查找方法
        method_t *m = search_method_list_inline(*mlists, sel);
        if (m) return m;
    }

    return nil;
}
复制代码

获取cls的methods（二维指针）。
遍历methods，获取里面存储的method_list_t *类型的方法列表mlists，调用search_method_list_inline函数。
从beginLists开始遍历，相当于从数组最开始遍历。也就是后加载的分类会被先查找。

const Ptr<List>* beginLists() const {
    if (hasArray()) {
        // 这里不是返回的array，直接返回的lists数组首地址。
        return array()->lists;
    } else {
        // 这里进行了&地址操作，相当于包装了一层，* -> **。
        return &list;
    }
}

const Ptr<List>* endLists() const {
    if (hasArray()) {
        return array()->lists + array()->count;
    } else if (list) {
        return &list + 1;
    } else {
        return &list;
    }
}
复制代码

直接判断是否存在hasArray从而返回array()->lists或&list。
&list相当于直接包装了一层（* -> **），所以在for循环中就是同一个数据类型的调用了。

3.1.2: 方法列表结构验证：

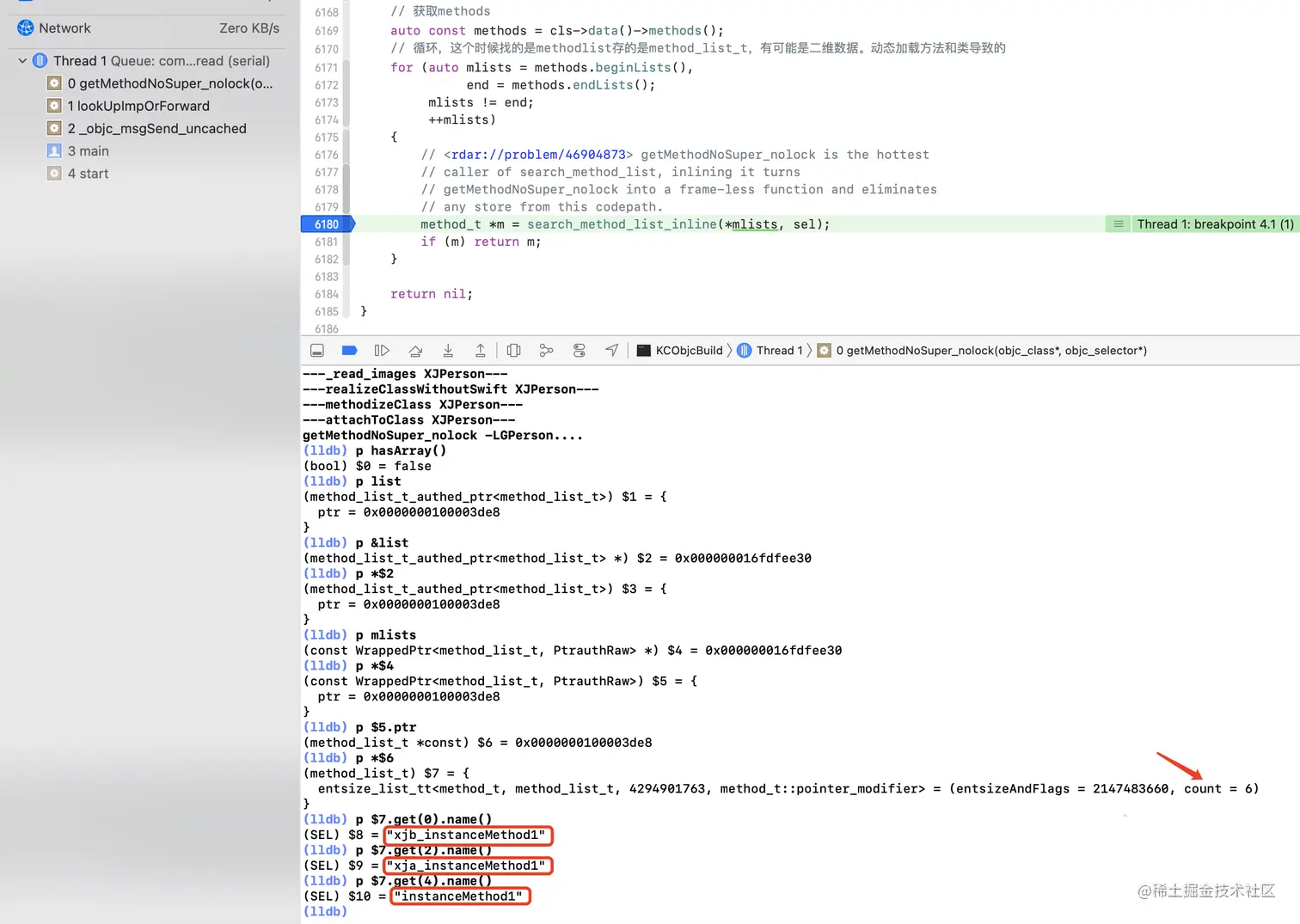

3.1.2.1: `ro`合并（此处采用`2.2`小节）的情况：

没有array，&list包装一层（* -> **），以便在getMethodNoSuper_nolock函数里的for循环中数据类型统一。
ro合并了，所以只有list，没有array。

ro合并了，所有方法都在list中。

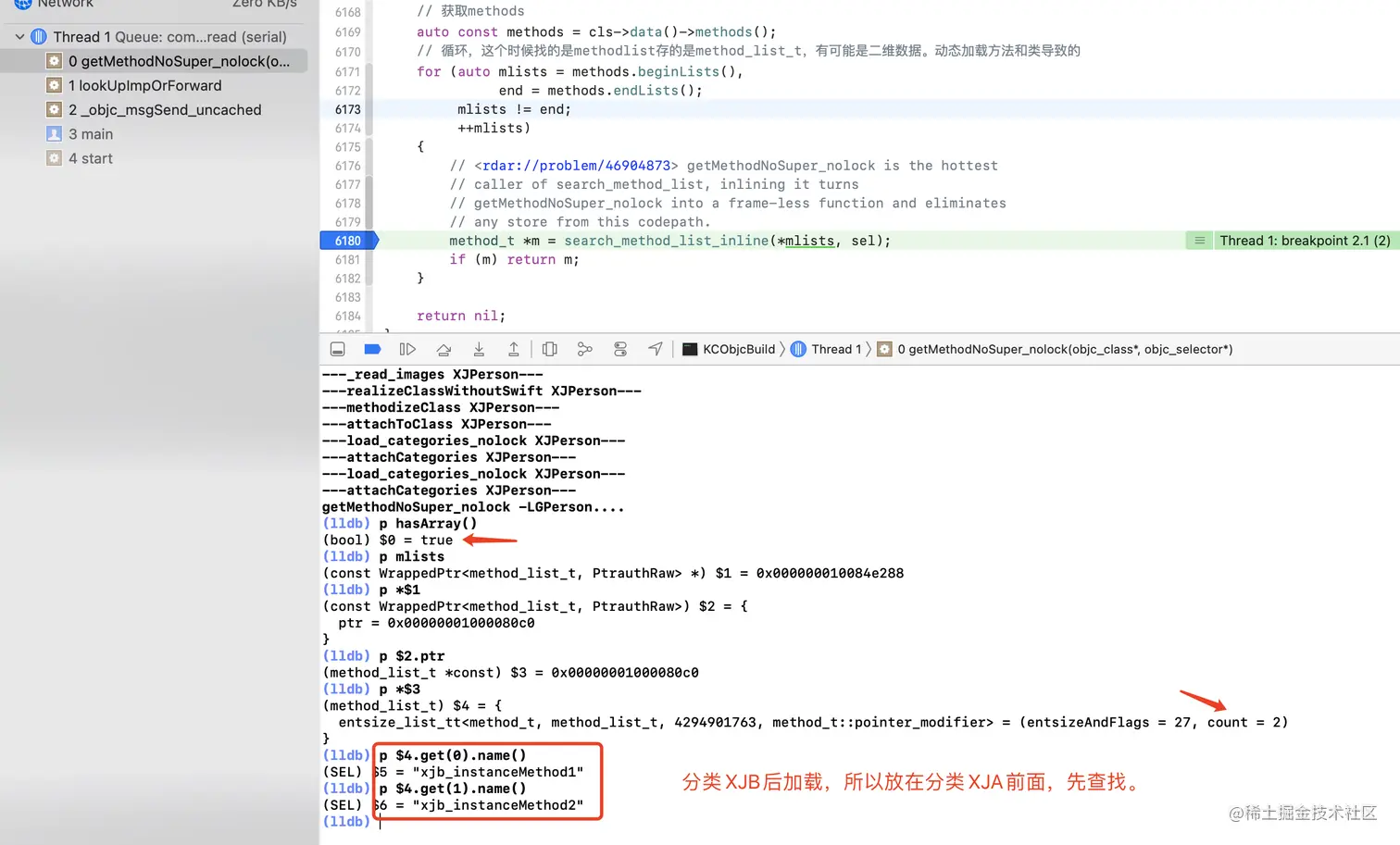

3.1.2.2: `ro`不合并（此处采用`2.1`小节）的情况：

ro不合并，所以有array，里面存放类、分类的方法列表指针。

分类XJB后加载，放在分类XJA前面，先查找。最后加载的分类放在array最前面，最先查找，主类如果有数据，放在最后面。

3.1.3: `findMethodInSortedMethodList`

getMethodNoSuper_nolock之后的调用流程： getMethodNoSuper_nolock -> search_method_list_inline -> findMethodInSortedMethodList -> findMethodInSortedMethodList。

findMethodInSortedMethodList函数的核心是使用二分查找法查找方法。

ALWAYS_INLINE static method_t *
findMethodInSortedMethodList(SEL key, const method_list_t *list, const getNameFunc &getName)
{
    ASSERT(list);

    auto first = list->begin(); // 第一个method的位置
    auto base = first;
    decltype(first) probe;

    // 将key直接转换成uintptr_t值，因为修复过后的method_list_t中的元素是排过序的
    uintptr_t keyValue = (uintptr_t)key;
    uint32_t count;

    // count = 数组的个数，count >> 1 相当于 count / 2 取整
    // count >>= 1 = (count = count >> 1) = (count = count / 2)
    /*
    案例一：例如 count = 8  需要查找的sel的index为2
     1(第一次).count = 8
     2(第二次).count = (8 >>= 1) = 4
    */
    /*
    案例二：例如 count = 8  需要查找的sel的index为7
     1(第一次).count = 8
     2(第二次).count = (7 >>= 1) = 3(下面count--了)
     3(第三次).count = (2 >>= 1) = 1(下面count--了)
    */
    for (count = list->count; count != 0; count >>= 1) {
        // 内存平移，获取探查值(中间值)
        /*
        案例一：
         1.probe = 首地址(0) + (count / 2) = 0 + 4
         2.prebe = 0 + (4 / 2) = 2
        */
        /*
        案例二：
         1.probe = 首地址(0) + (count / 2) = 0 + 4
         2.probe = 5 + (3 / 2) = 6
         3.probe = 7 + (1 / 2) = 7
        */
        probe = base + (count >> 1);

        // 获取探查的sel的uintptr_t值
        uintptr_t probeValue = (uintptr_t)getName(probe);

        /*
        案例一：
         1.key = 2，probe = 4，不相等
         2.key = 2，prebe = 2，相等，返回method_t *
        */
        /*
        案例二：
         1.key = 7，probe = 4，不相等
         2.key = 7，prebe = 6，不相等
         3.key = 7，probe = 7，相等，返回method_t *
        */
        if (keyValue == probeValue) { // 如果目标sel的uintptr_t值和探查sel的uintptr_t值匹配成功
            // `probe` is a match.
            // Rewind looking for the *first* occurrence of this value.
            // This is required for correct category overrides.

            // 探查值不是第一个 && 上一个sel的uintptr_t值也等于keyValue
            // 说明有分类同名方法覆盖，获取分类的方法，多个分类最后编译的在最前面
            while (probe > first && keyValue == (uintptr_t)getName((probe - 1))) {
                probe--;
            }
            // 返回
            return &*probe;
        }

        // 如果keyValue > 探查值
        /*
         案例一：
         1. 2 不大于 4，不进入，继续循环
        */
        /*
         案例二：
         1. 7 大于 4，进入
         2. 7 大于 6，进入
        */
        if (keyValue > probeValue) {
            /*
             案例二：
             1.base = 4 + 1 = 5，count-- = 8-- = 7
             2.base = 6 + 1 = 7，count-- = 3-- = 2
            */
            base = probe + 1;
            count--;
        }
    }

    return nil; // 查询完没找到就返回nil
}
复制代码

while (probe > first && keyValue == (uintptr_t)getName((probe - 1)))逻辑就是为了分类和主类有同名方法，在编译阶段合并到ro中，获取的时候需要获取到最后编译的分类而做的处理。

这就是分类会覆盖主类同名方法的原因。

3.1.4: 二分查找验证

在主类XJPerson和分类XJA和XJB中都添加并实现方法- (void)sameMethod。

3.1.4.1: `ro`合并的情况

此处依然采用2.2小节的情况，仅主类实现+load方法，并且在main函数中调用sameMethod方法。

运行源码，首先在类加载过程的realizeClassWithoutSwift函数验证ro数据：

主类和分类的方法都合并到ro中了。

但是在方法查找的时候同名方法应该是放在一起的，目前还没有在一起，在查看下修正、排序前后的对比：

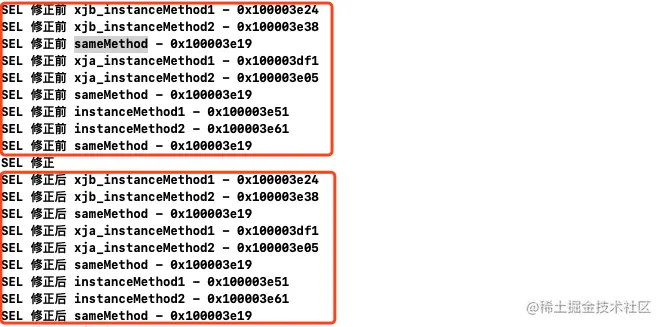

sel修正前后：

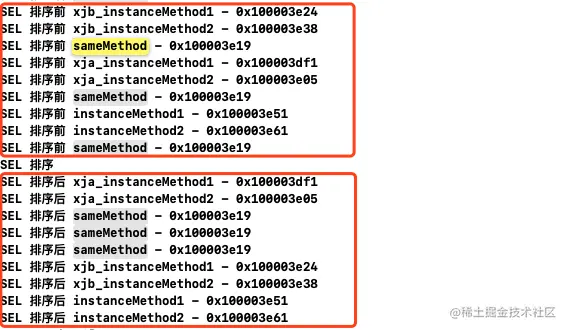

方法排序前后：

经过修正排序后，同名方法确实放到了一起。

这也就是为什么在二分查找函数findMethodInSortedMethodList内部会在找到方法后继续往前找的原因了。

那么按照前面分析的，方法查找的时候最后面加载的分类XJB的sameMethod方法就应该在最前面。

在合并ro的情况下，类和分类的同名方法，类的放在最后面，越后加载的分类放在越前面。

3.1.4.2: `ro`不合并的情况

此处依然采用2.1小节的情况，主类和任一分类实现+load方法，并且在main函数中调用sameMethod方法。

由于不合并ro，现在的方法列表就有array，是一个二维指针，所以首先查找的是分类XJB的方法列表。

继续运行到二分查找函数findMethodInSortedMethodList验证。

找到对应的sameMethod方法就返回了，没有走while流程。

四：`initialize`流程分析

经过类的加载原理这三篇文章的分析，我们知道了+load方法是在load_images流程调用的，那么+initialize方法是在什么时候调用的呢？下面就一起来探索下。

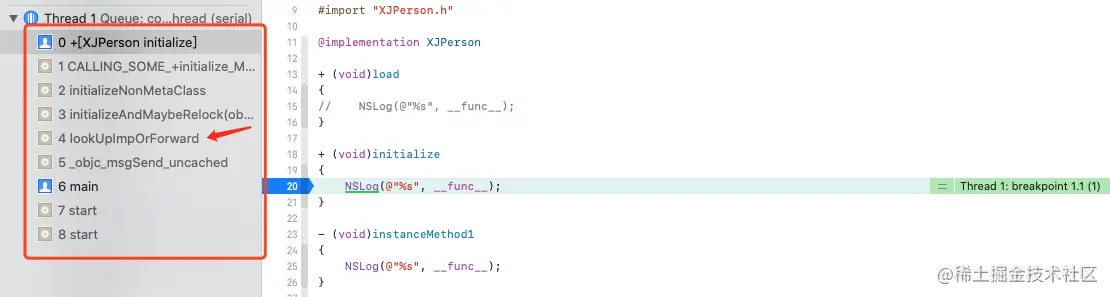

我们都知道+initialize方法是在第一次调用方法之前调用的，那么就新建一个非源码工程，并添加XJPerson类，同时给XJPerson类添加+initialize方法，然后在main函数实例化XJPerson，并调用方法。

+initialize方法是被消息慢速查找lookUpImpOrForward流程调用的。

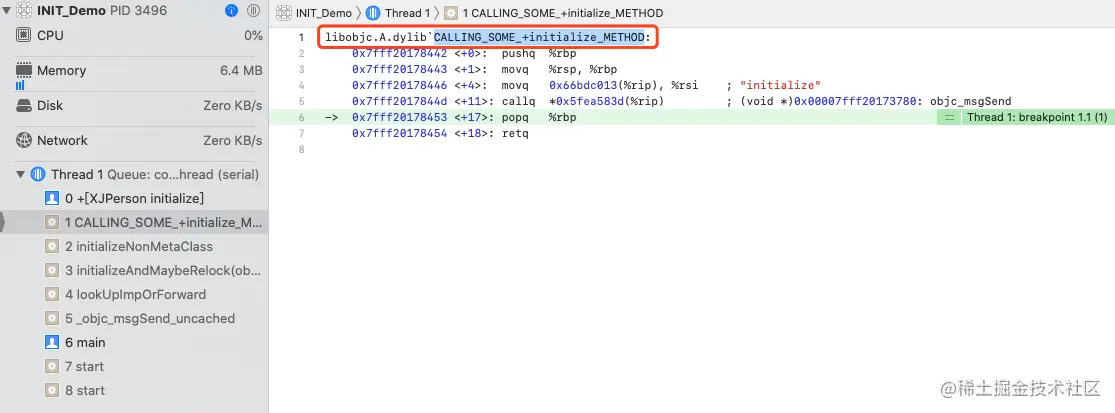

在+initialize方法被调用前一步的汇编里发现了与objc源码相关的内容。

源码里全局搜索CALLING_SOME_+initialize_METHOD字段，定位到了callInitialize函数。

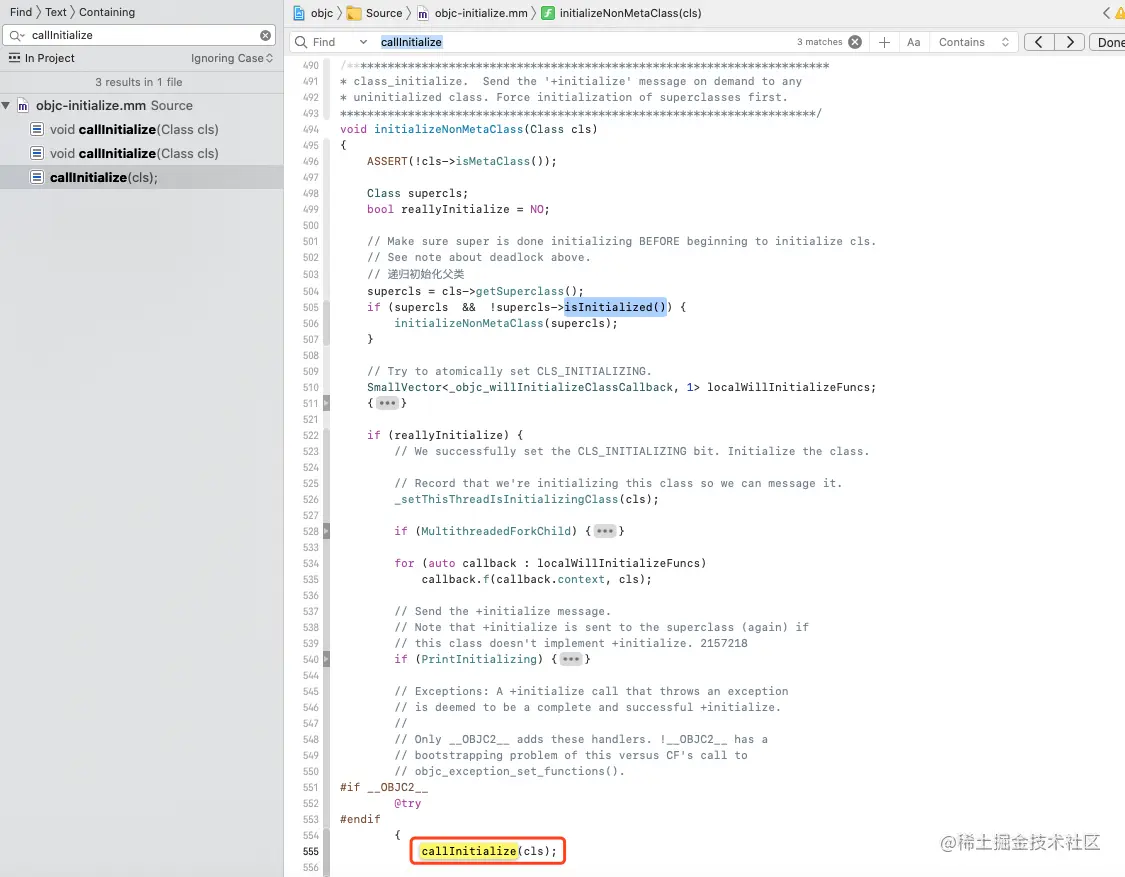

接着全局搜索callInitialize函数，发现只有initializeNonMetaClass函数调用了。

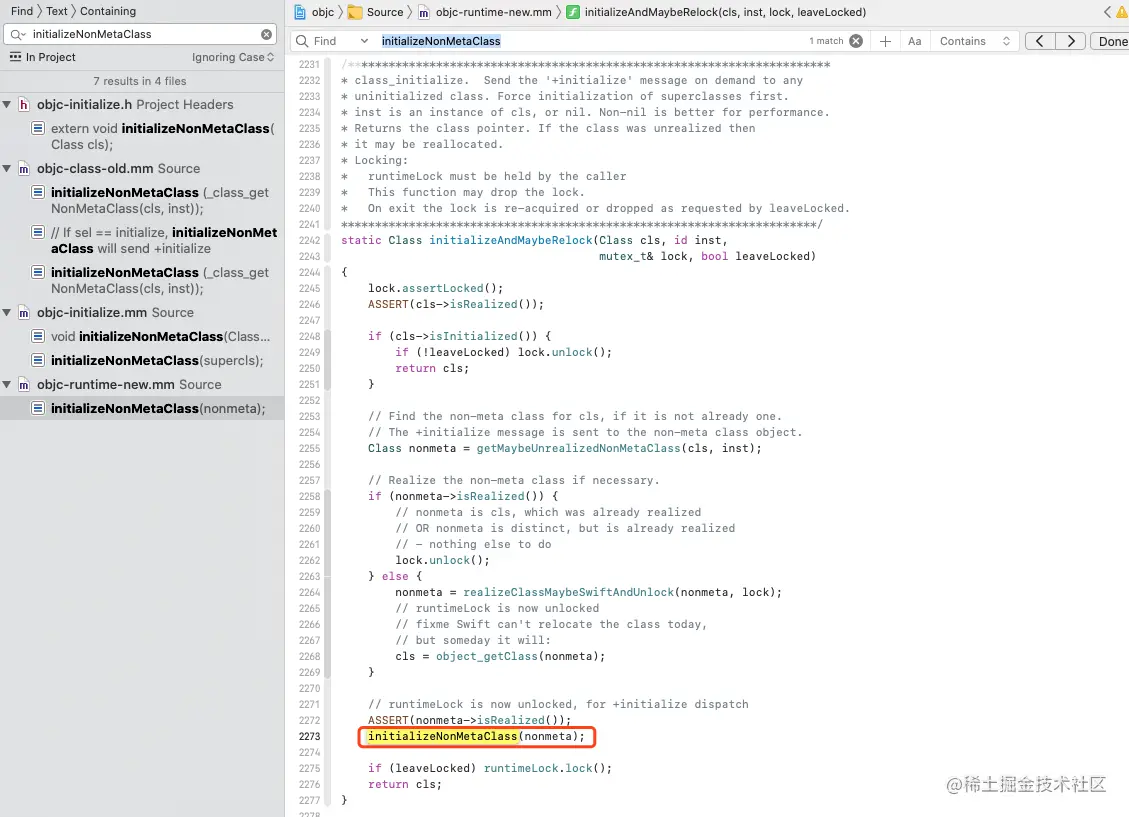

继续全局搜索initializeNonMetaClass函数，找到调用者initializeAndMaybeRelock函数。

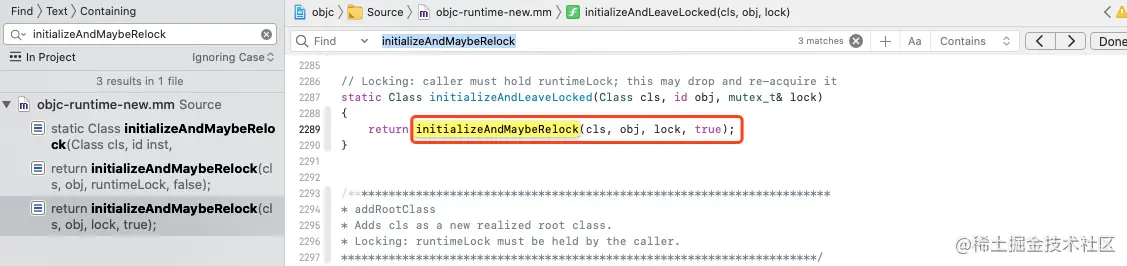

继续搜索initializeAndMaybeRelock函数，找到调用者initializeAndLeaveLocked函数。

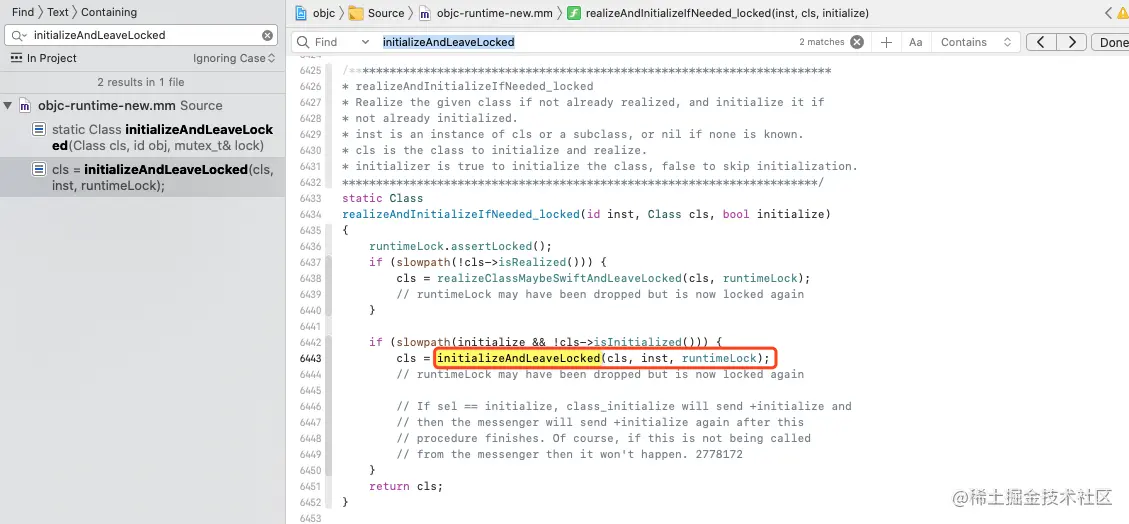

继续搜索initializeAndLeaveLocked函数，找到调用者realizeAndInitializeIfNeeded_locked函数。

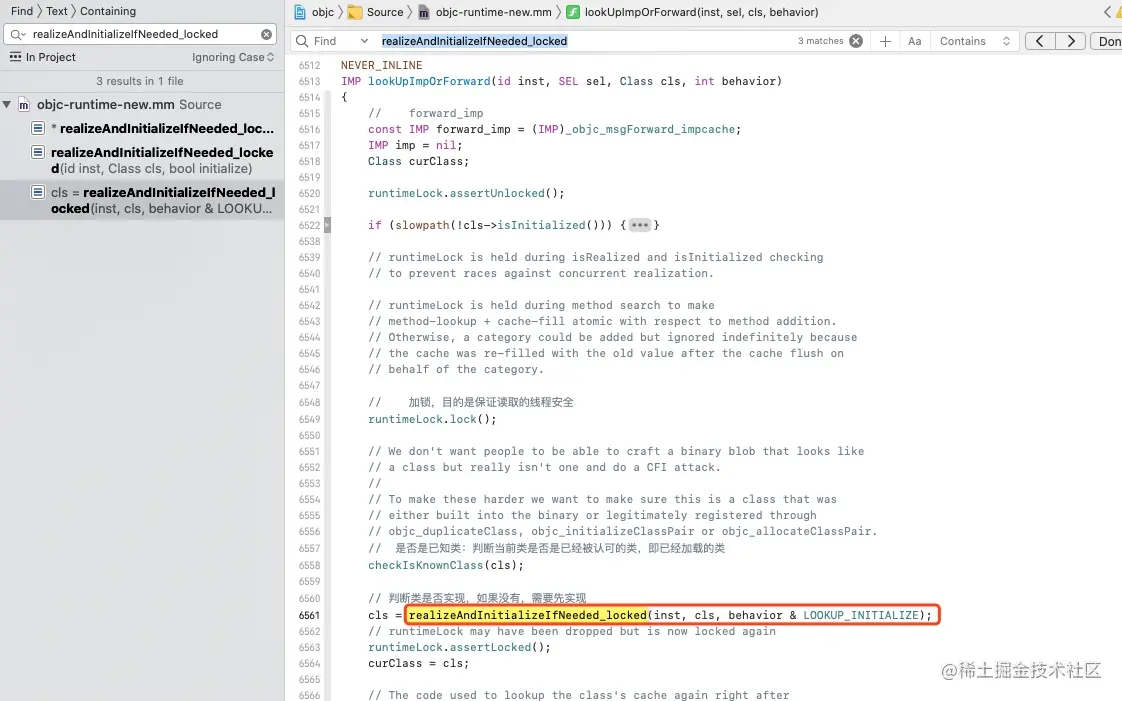

继续搜索realizeAndInitializeIfNeeded_locked函数，找到调用者lookUpImpOrForward函数。

这样就一直找到了消息慢速查找流程了。说明了+initialize方法，确实是在第一次消息发送的时候调用的。

+initialize方法调用流程：

lookUpImpOrForward -> realizeAndInitializeIfNeeded_locked -> initializeAndLeaveLocked -> initializeAndMaybeRelock -> initializeNonMetaClass -> callInitialize -> initialize。

+initialize方法在第一次消息发送的时候才调用，所以并不会影响类和分类的加载情况。

五: 总结

类与分类的合并：取决于+load方法的实现总个数是否存在多个（+initialize不影响）(因为所有+load方法在load_images函数中都是要被调用的，每个类或分类的+load方法可能都做了自己相应的操作，不能暴力的将它们合并到一起)。
- 合并：0/1个+load方法实现，分类方法列表会被合并进主类ro中，后编译的分类同名方法在前。
  - 0个+load方法实现，类为懒加载类。
  - 1个+load方法实现，类为非懒加载类（由于合并，谁实现load已经无所谓了）。
- 不合并：2个及以上+load。分类的方法列表会被加载到rwe中。
  - 主类实现+load：load_images过程中通过loadAllCategories将分类数据加载到rwe中。
  - 主类没有实现+load：load_images过程中通过prepare_load_methods流程最终实例化类和加载分类方法到rwe中。
类的实例化（加载）
- 分类或者子类的分类（+load）导致类被实例化是在load_images过程中。类本身是懒加载类，被迫实例化。
- 子类或者类的+load方法导致类被实例化是在map_images中。
- 其它情况类为懒加载类，在消息慢速查找lookUpImpOrForward流程中实例化。
类的懒加载&非懒加载
- 懒加载：类、子类、分类、子类分类没有实现+load方法的情况，类为懒加载类。
- 非懒加载
  - 完全非懒加载：类实现+load方法，此时类为非懒加载类
  - 依赖非懒加载：类本身没有实现+load方法。
    - 子类实现+load方法：由于递归实例化导致父类被实例化，父类本质上还是懒加载类，在这里相当于非懒加载类。
    - 分类/子类分类实现+load方法：在prepare_load_methods中由于分类是非懒加载分类导致类被实例化，也相当于类变成了非懒加载类。

类和分类加载流程：


iOS底层原理之OC类的加载原理(下)

前言

准备工作

一: 分类的加载

1.1: attachCategories

1.2: attachLists

1.2.1: attachLists流程图：

1.3: 实例验证attachCategories和attachLists

1.3.1: attachCategories验证

1.3.2: attachLists验证

1.3.2.1: 0 lists -> 1 list

1.3.2.1.1: 主类有方法

1.3.2.1.2: 主类无方法

1.3.2.1.3: 0 lists -> 1 list总结

1.3.2.2: 1 list -> many lists

1.3.2.3: many lists -> many lists

二: 类与分类搭配加载情况

2.1: 类和分类都实现+load方法

2.1.1: load_categories_nolock

2.2: 类实现+load方法，分类不实现

2.3: 类和分类都不实现+load方法

2.4: 类不实现，分类实现+load方法

2.4.1: 类不实现，一个分类实现+load方法

2.4.2: 类不实现，多个分类实现+load方法

2.5: 小结

三: 类中同名方法的查找

3.1: 方法查找流程分析

3.1.1: getMethodNoSuper_nolock

3.1.2: 方法列表结构验证：

3.1.2.1: ro合并（此处采用2.2小节）的情况：

3.1.2.2: ro不合并（此处采用2.1小节）的情况：

3.1.3: findMethodInSortedMethodList

3.1.4: 二分查找验证

3.1.4.1: ro合并的情况

3.1.4.2: ro不合并的情况

四：initialize流程分析

五: 总结

1.1: `attachCategories`

1.2: `attachLists`

1.2.1: `attachLists`流程图：

1.3: 实例验证`attachCategories`和`attachLists`

1.3.1: `attachCategories`验证

1.3.2: `attachLists`验证

1.3.2.1: `0 lists -> 1 list`

1.3.2.1.3: `0 lists -> 1 list`总结

1.3.2.2: `1 list -> many lists`

1.3.2.3: `many lists -> many lists`

2.1: 类和分类都实现`+load`方法

2.1.1: `load_categories_nolock`

2.2: 类实现`+load`方法，分类不实现

2.3: 类和分类都不实现`+load`方法

2.4: 类不实现，分类实现`+load`方法

2.4.1: 类不实现，一个分类实现`+load`方法

2.4.2: 类不实现，多个分类实现`+load`方法

3.1.1: `getMethodNoSuper_nolock`

3.1.2.1: `ro`合并（此处采用`2.2`小节）的情况：

3.1.2.2: `ro`不合并（此处采用`2.1`小节）的情况：

3.1.3: `findMethodInSortedMethodList`

3.1.4.1: `ro`合并的情况

3.1.4.2: `ro`不合并的情况

四：`initialize`流程分析
