前言：这两天看了一些关于浏览器渲染的一些资料，趁这会有时间写一下总结

回归主题

浏览器是怎么渲染页面的呢？

天才第一步：DNS解析

从我们输入地址按下回车开始，浏览器就开始工作

每个网址都对应有IP地址，那么多的网址，那由谁去保存网址和IP的映射关系呢？

比如百度对应的就是：202.108.22.5

没错，就是DNS服务器

DNS去解析域名的时候会经历一下几个步骤：

浏览器缓存

这是第一步，浏览器会先检查自身缓存中有没有这个域名对应的IP地址，如果存在了就结束域名解析。如果没有就前往下一步

本地hosts文件

接着就会去找电脑操作系统缓存中有没有对应的解析结果。一般是hosts文件，如果你在该文件设置某个域名对应的IP地址，那么浏览器首先会跳转到这个IP地址。所谓的域名劫持就是通过这个原理，修改用户本地的hosts文件，将域名指定到特定的IP地址。

本地DNS解析器缓存

当上面两步都没有命中域名【翻译成白话就是：没有解析域名】的话，就会到本地DNS服务器进行解析，本地DNS服务器也会先从缓存中进行查找，大部分的域名都会从这得到解析

什么叫做本地服务器？ 本地服务器（LDNS：Local DNS Serve）,DNS服务是有很多级的，所以更靠近用户的那级服务器就叫做本地DNS服务器.一般在你的城市的某个角落，距离你不会很远，并且这台服务器的性能都很好，一般都会缓存域名解析结果，大约80%的域名解析到这里就完成了.

从这开始分割，上面是递归查询，往下是迭代查询。

递归查询： 客户端像本地DNS发起请求，本地DNS没有找到对应IP就会像其它DNS发起请求，找到结果再返回给客户端，而不是客户端自己去请求其它DNS。举例：老板要秘书去找个好一点的酒店，秘书是刚来的，人生地不熟，于是秘书让司机小王去找，小王找到了告诉秘书，秘书在告诉老板，这叫递归查询

迭代查询： 本地DNS服务器没有找到域名对应的IP，就会向根域名服务器发起请求，根域名服务器会告诉本地DNS服务器返回所查询域的主域名服务器地址，接下来一步一步的由本地DNS服务器去查询。举例：小王去找酒店的时候非常辛苦，他询问自己的朋友小李，小李告诉他小明知道，小王又去找小明，小明跟他说小张知道，小明又去找小张，最后终于找到了，这叫迭代查询

本地DNS服务器

1、如果本地服务器的缓存中仍然没有命中，那本地服务器就会向跟服务器（Root DNS Serve）发起请求。

2、根域名服务器根据本地服务器的请求，返回所查询域的主域名服务器（gTLD Serve）地址

3、本地服务器会向上一步返回的主域名服务器发送请求

4、主域名服务器会返回该域名对应的Name Serve地址

Name Serve？ 就是网站注册的域名服务器

5、域名服务器根据映射关系，找到域名对应的IP地址，返回给本地服务器

6、本地服务器缓存这个域名对应的IP

7、本地服务器把IP地址返回给用户，用户根据TTL值缓存到本地系统缓存中，到此域名解析结束

那么上面说的TTL值是什么东西？ TTL（Time To Live）：域名解析信息在DNS中的存在时间。

举个栗子🌰我申请了一个域名：www.lander.com 当用户访问这个地址的时候，本地服务器发现自己没有这个域名对应的IP，那他就会向跟服务器发送请求，根域名服务器通过上述的12345个步骤，终于知道了这个域名对应的IP为6.6.6.6，然后通过上述的67两个步骤，告诉给了用户。而就在这时候，本地服务器为了下次能快速找到这个域名，就把这个6.6.6.6保存了一段时间，这个时间就叫做TTL。 当用户再次输入这个www.lander.com 这个地址，本地DNS就直接返回6.6.6.6给用户，直到TTL值过期。

建立TCP连接（三次握手）

第一次：客户端 ----> 服务端

建立连接，客户端向服务端发送SYN请求报文

第二次：客户端 <---- 服务端

服务端接受并处理SYN请求报文，再通过SYN和ACK报文发送给客户端

第三次：客户端 ----> 服务端

客户端接收SYN和ACK报文，并向服务端发送ACK报文

到此连接建立成功，证明客户端可以向服务端发送请求

发送http请求

浏览器向服务器发送请求，服务器会解析请求头，如果请求有缓存相关的信息，就会验证缓存的信息是否有效，若无效则重新返回资源，状态码200；如果有效则返回缓存的资源，状态码304

关闭连接（四次挥手）

写在前面：服务端也可以先向客户端发起关闭请求，我这里是以客户端为例

第一次：客户端 ----> 服务端

客户端向服务端发送FIN报文，此时客户端的状态码为FIN_WAIT_1

第二次：客户端 <---- 服务端

服务端接收FIN报文，向客户端发送ACK报文，此时客户端状态码为FIN_WAIT_2，服务端告诉客户端：我同意了你的关闭请求

第三次：客户端 <---- 服务端

服务端向客户端发送FIN报文，请求关闭连接。此时服务端状态码：LAST_ACK

第四次：客户端 ----> 服务端

客户端接受FIN报文之后，向服务端发送ACK报文，此时客户端状态码：TIME_WAIT。服务端接收完ACK报文就关闭了连接。客户端在等待2MSL之后如果服务端未回复，客户端就关闭连接。

什么叫MSL？ MSL：TCP报文在网络中最长存活时间。

浏览器渲染阶段

当浏览器拿到html文件之后，按照渲染的时间顺序，分为下面几个阶段。

渲染进程将HTML转化成为了DOM树结构。
渲染引擎将CSS样式表转化为浏览器能够读懂的styleSheets，并在这一步计算DOM节点的样式。
构建布局树，计算每个元素的布局信息。
对布局进行分层（图层的意思），生成分层树。
每个图层绘制列表，并将其提交到合成线程，合成线程将图层分图块，将其转化为位图。
渲染完成之后，如果JS操作了DOM节点，会根据操作的幅度面对页面进行重绘或者重排。
合成线程发送绘制图块命令给浏览器进程，浏览器进程根据指令生成页面，并显示到显示器。

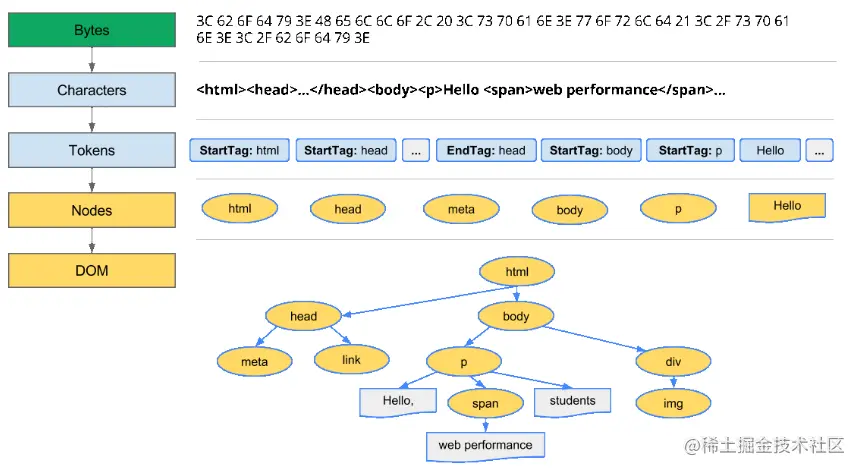

构建DOM树

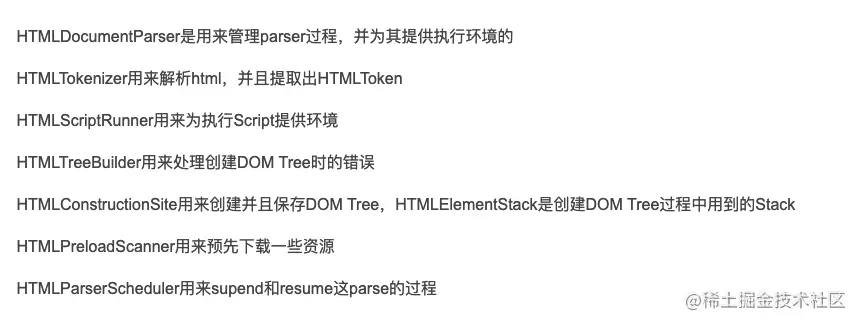

在这一步，HTML解析器会将原始的字节数据转化为文件指定编码的字符，然后根据HTML规范将这些字符转化为标签，最终解析成为了一个树状的对象模型，就是DOM树。具体是通过以下四个步骤，每个步骤都会通过【特定的类】去处理数据

1、转码。Bytes --> Characters【HTMLTokenizer】

2、解析。Characters --> Tokens(标签)【XSSAuditor】

3、构建节点。Tokens --> Nodes【HTMLDocumentParser、HTMLTreeBuilder】

4、创建DOM树。Nodes --> DOM Tree【HTMLConstructionSite】

当DOM树构建完成，Webkit触发DOMContentLoaded事件，当所有资源加载完成会触发onload事件



构建CSSOM树

CSSOM树与DOM树的构建可谓是大同小异。也是通过四个步骤，只是最后一步生成的是CSSOM树。

在写代码过程中，有时候会遇到这种问题，控制台说JS报错了，页面直接白屏了，这个问题的原因就在于此：在构建DOM树、CSSOM树的时候，如果有需要执行的JS代码，那就会阻塞DOM树和CSSOM树的构建流程，浏览器会优先执行JS代码，它会把这段代码交给【HTMLScriptRunner】这个类去处理，利用JS引擎来执行JS代码，当执行完毕，继续渲染DOM树和CSSOM树。

这也就是为什么提倡把script标签放到body后面或者给script标签加上defer或者async属性

构建渲染树(Render Tree)

渲染树（Render Tree）是由DOM树和CSSOM树合并而成，但这并不意味着，要等待DOM树和CSSOM树构建完成才开始合并，它们三者没有先后条件，也不是相对独立，而是会有交叉，并行构建，因此会形成一边加载、一边解析、一边渲染的情况。

这一步包括页面布局（排除script、meta等功能性、非视觉标签，排除display:none节点，计算元素信息，确定元素位置，构建一颗包含可见位置的布局树），页面分层（页面上有一些滚动，定位，3D等效果，为了更方便的实现这些效果，浏览器会专门为其生成一颗分层树LayerTree，如图1图2所示。就像一座大楼一样），栅格化（合成线程会按照视口附近的图【优先】生成位图，所谓的栅格化就是将图块转化成完位图）。

图层.png 图1
