Reality Capture 快速使用

空城机
2,126 阅读2分钟

这是我参与8月更文挑战的第9天，活动详情查看：8月更文挑战

Reality Capture 快速使用

在之前的《Reality Capture 初探》 中曾说过工作布局的方式，本文将讲述一下如何快速适应Reality Capture去简单的创建一个3D模型

界面介绍

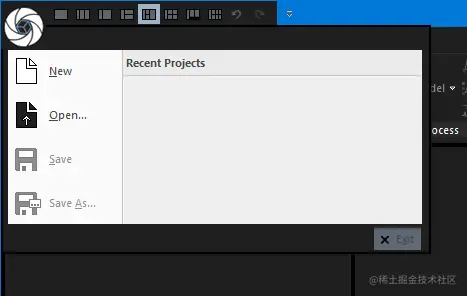

应用程序窗口的左上角reality capture标志如果进行点击，会有新建项目、打开项目、保存项目的功能


工作布局我选择了第五种




素材准备

素材的准备当然是照片了，上手先试试看海绵擦的模型

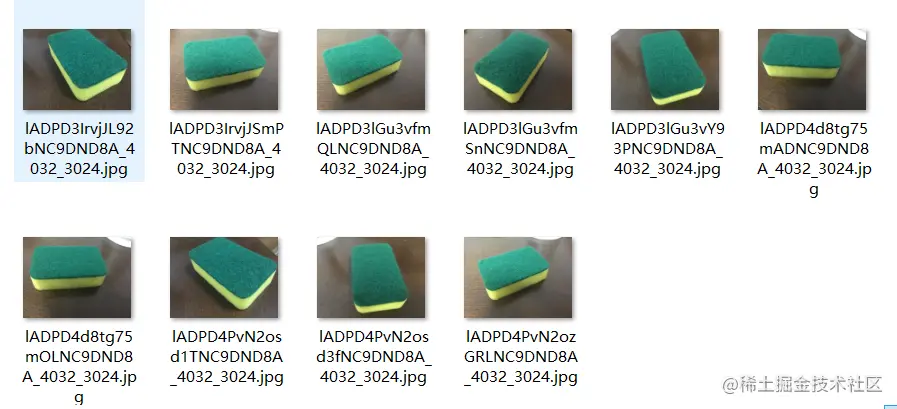

照相的设备是我的手机，对一块海绵擦进行不同视角的拍摄，这里最好让海绵擦和背景颜色的对比明显一些。 将拍摄出来的图片放在一个文件夹中

PS:使用手机拍摄出来的图片还是比较大的,不过我拍摄的图片也不多，让我康康能不能做出好的效果




Reality Capture 使用

导入图片素材

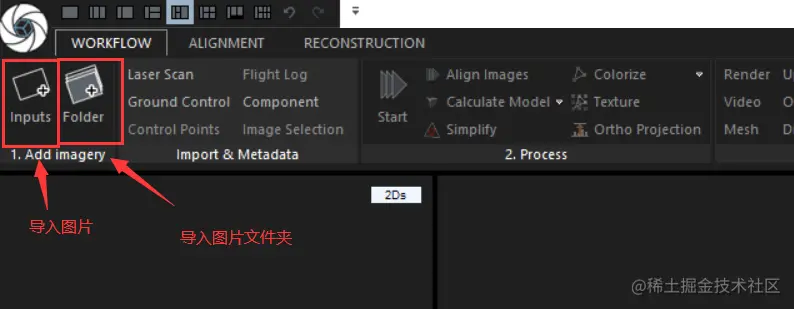

打开Reality Capture，在界面的左上角，有两个图标按钮，Inputs和Folder

  • Inputs： 能够找到单个图片文件导入进下面的工作空间中
  • Folder： 能够直接将整个文件夹中的内容导入


在之前海绵擦的图片都已经导入进文件夹中了，那就直接使用Folder吧

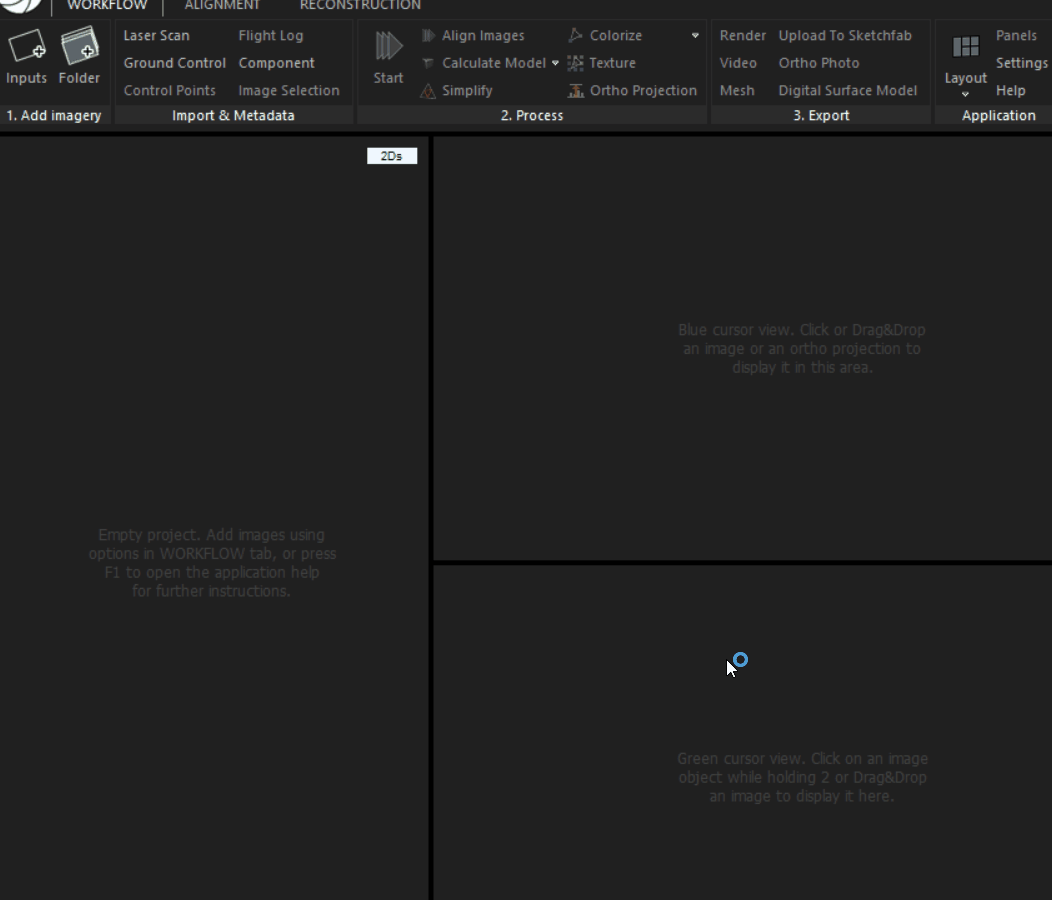

下面是导入的过程和效果：

创建模型

在Reality Capture上方， 有一个ALIGINMENT， 选择Align Images可以将图片进行对齐


点击图片对齐后，会出现程序对其运行的遮罩，在右侧有暂停、取消和最小化三种选项

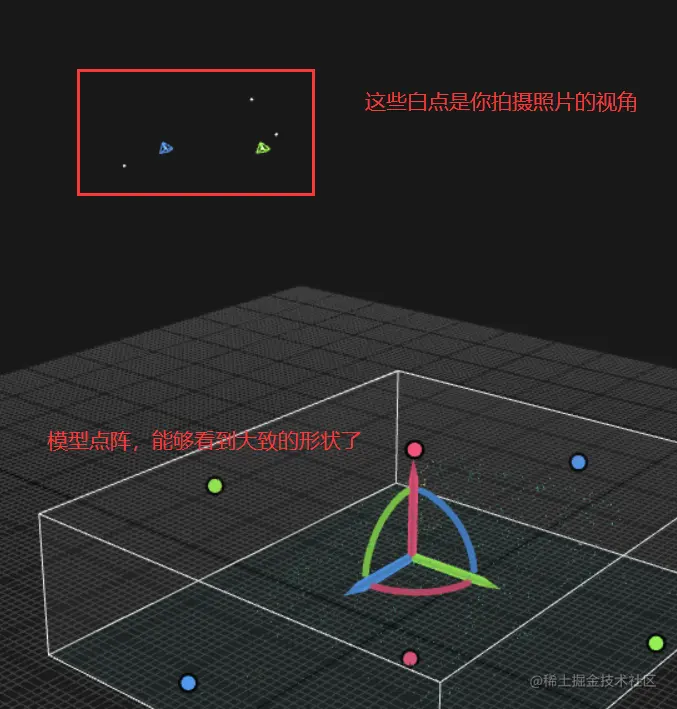

对齐结束后，会显示出模型的点集，上面能够看到你拍摄图片时的大致视角

点回WORKFLOW，然后点击Start就可以开始正式生成模型了

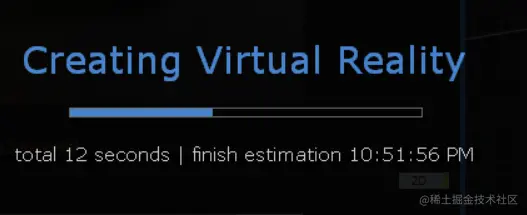

生成时也与对齐类似，会出现遮罩，上面显示creating virtual reality创建虚拟现实

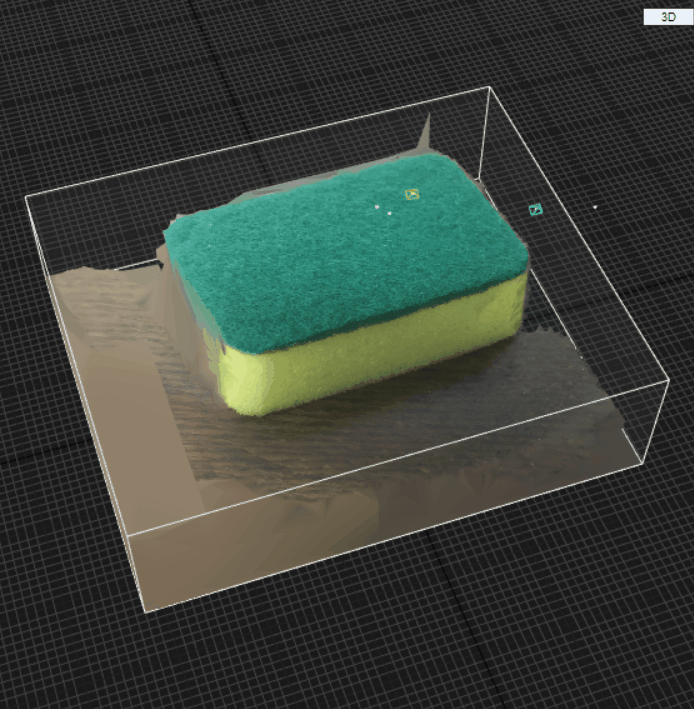

生成结束，就会出现海绵擦的3D模型了

因为照片的数量不多的原因，并且拍摄角度选择的也只是大体一个方向，所以有些海绵擦模型中部分切面就没有生成出来




模型导出

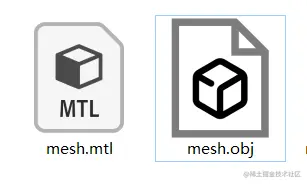

点击RECONSTRUCTION, 在工具栏的右侧有一个Mesh。 可以将建立的3D模型导出
