Canal中间件同步MySql数据到ElasticSearch

整体概述及架构

概述

使用阿里开源的 Canal 数据库同步工具,把 Mysql 数据的增删改同步到 RabbitMQKafka,然后从 MQ中拿消息处理再同步到 ElasticSearch 中。

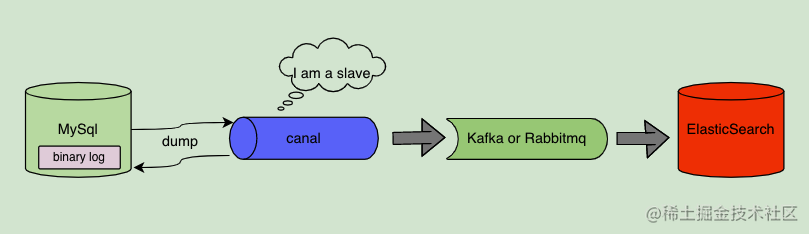

整体架构及流程


canal 介绍

canal 主要用途是基于 MySQL 数据库增量日志解析,提供增量数据订阅和消费,简单说就是可以对MySQL的增量数据进行实时同步。

canal 工作原理

canal 会模拟 MySQL 主库和从库的交互协议,从而伪装成 MySQL 的从库,然后向 MySQL 主库发送 dump 协议,MySQL主库收到 dump 请求会向 canal 推送 binlog,canal 通过解析 binlog 将数据同步到其他存储中去。

使用 canal 和 mq 组件同步 MySql 数据的整体流程

  • Mysql --> Canal --> MQ(RabbitMq/Kafka) --> ElasticSearch

其实真正需要写代码实现的是:

  • canal 同步数据到 MQ(SyncCanal2Mq)
  • 消费 MQ 数据存储到 ElasticSearch(SyncMq2Elastic)

环境说明及安装

环境安装基于:Linux-centos7。

安装 docker 教程自行搜索安装。

由于不同版本的 MySQL、Elasticsearch 和 canal 会有兼容性问题,所以我们先对其使用版本做个约定。

应用端口版本
MySQL33065.7
Elasticsearch92007.6.2
Kibanba56017.6.2
canal-server111111.1.15
canal-adapter80811.1.15
canal-admin80891.1.15

使用 docker 安装 MySql

参考地址: docker安装部署mysql

拉取镜像

docker pull mysql:5.7
docker images
复制代码

创建配置文件

[mysqld]
server_id=101
binlog-ignore-db=mysql
log-bin=mall-mysql-bin
binlog_cache_size=1M
binlog_format=row
expire_logs_days=7
slave_skip_errors=1062

character-set-server=utf8
datadir=/var/lib/mysql
socket=/var/lib/mysql/mysql.sock

# Disabling symbolic-links is recommended to prevent assorted security risks
symbolic-links=0

# Recommended in standard MySQL setup
sql_mode=NO_ENGINE_SUBSTITUTION

[mysqld_safe]
log-error=/var/log/mysqld.log
pid-file=/var/run/mysqld/mysqld.pid

[mysql]
default-character-set=utf8

[client]
default-character-set=utf8
复制代码

创建并部署mysql容器

# 创建宿主机 mysql 容器的数据和配置文件目录
mkdir /root/docker/mysql/{conf,data} -p
cd /root/docker/mysql/

# 创建名字为 mysql5.7 的容器
docker run -p 3306:3306 -v $PWD/data:/var/lib/mysql -v $PWD/conf/my.cnf:/etc/mysql/my.cnf -e MYSQL_ROOT_PASSWORD=your_password --name mysql5.7 -d mysql:5.7

# 查看运行的容器有哪些
docker ps
复制代码

通过如下命令查看binlog是否启用

show variables like '%log_bin%'


再查看下MySQL的binlog模式

show variables like 'binlog_format%';


接下来需要创建一个拥有从库权限的账号,用于订阅binlog

这里创建的账号为canal:canal

CREATE USER canal IDENTIFIED BY 'canal';
GRANT SELECT, REPLICATION SLAVE, REPLICATION CLIENT ON *.* TO 'canal'@'%';
FLUSH PRIVILEGES;
复制代码

创建好测试用的数据库statement,之后创建一张表track

建表语句如下:

CREATE TABLE `track`  (
  `id` bigint(20) NOT NULL AUTO_INCREMENT,
  `title` varchar(255) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL,
  `sub_title` varchar(255) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL,
--   `price` decimal(10, 2) NULL DEFAULT NULL,
  `price` DOUBLE NOT NULL,
  `pic` varchar(255) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL,
  PRIMARY KEY (`id`) USING BTREE
) ENGINE = InnoDB AUTO_INCREMENT = 2 CHARACTER SET = utf8 COLLATE = utf8_general_ci ROW_FORMAT = Dynamic;
复制代码

插入一些数据,用于后面测试

INSERT INTO track ( title, sub_title, price, pic ) VALUES ( 'iPhone4', ' 史上最智能手机 6GB+64GB', 4444.88, "http://mycanal/phone/pic.jpeg" );
INSERT INTO track ( title, sub_title, price, pic ) VALUES ( 'iPhone5', ' 史上最智能手机 6GB+64GB', 5555.00, "http://mycanal/phone/pic.jpeg" );
INSERT INTO track ( title, sub_title, price, pic ) VALUES ( 'iPhone6', ' 史上最智能手机 6GB+64GB', 6666.00, "http://mycanal/phone/pic.jpeg" );
复制代码

使用 docker 安装 ElasticSearch

参考地址:docker 安装 ES,记得一定要参考

拉取镜像

docker pull elasticsearch:7.6.2
docker pull mobz/elasticsearch-head:5
docker images
复制代码

创建 elasticsearch 和 es-head 容器

docker run --name myes -d -e  ES_JAVA_OPTS="-Xms512m -Xmx512m" -e "discovery.type=single-node" -p 9200:9200 -p 9300:9300 -v /etc/localtime:/etc/localtime:ro -v /home/es/data:/usr/share/elasticsearch/data  elasticsearch:7.6.2

docker run -d --name es-head -p 9100:9100 mobz/elasticsearch-head:5
复制代码

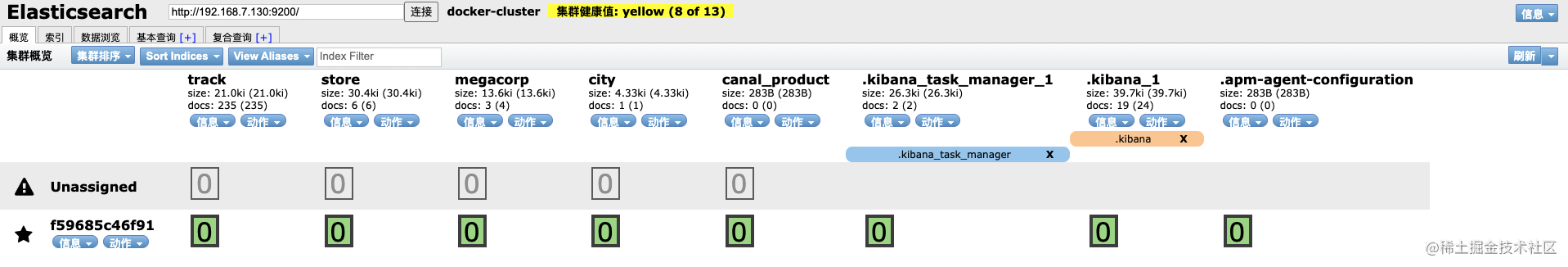

访问浏览器查看 ES 概述信息

http://192.168.7.130:9100/


docker 安装 kibana(可选项)

参考地址:使用 docker 安装 kibana

拉取镜像并查看镜像

docker pull kibana:7.6.2
docker images
复制代码

创建 kibana 配置文件及其挂载目录

mkdir -p /root/mydata/kibana/conf
cd /root/mydata/kibana/conf
复制代码

vim kibana.yml

#
## ** THIS IS AN AUTO-GENERATED FILE **
#

# Default Kibana configuration for docker target
server.name: kibana
server.host: "0"
elasticsearch.hosts: [ "http://192.168.7.130:9200" ]
xpack.monitoring.ui.container.elasticsearch.enabled: true
复制代码

注意:请根据实际情况,修改elasticsearch地址。

创建 kibana 容器

docker run -d --name=kibana --restart=always -p 5601:5601 -v $PWD/conf/kibana.yml:/usr/share/kibana/config/kibana.yml kibana:7.6.2
复制代码

查看日志

docker logs -f kibana,等待30秒,如果出现以下信息,说明启动成功了。

{"type":"log","@timestamp":"2020-08-27T03:00:28Z","tags":["listening","info"],"pid":6,"message":"Server running at http://0:5601"}
{"type":"log","@timestamp":"2020-08-27T03:00:28Z","tags":["info","http","server","Kibana"],"pid":6,"message":"http server running at http://0:5601"}
复制代码

访问 kibana 页面

http://192.168.31.190:5601/
复制代码

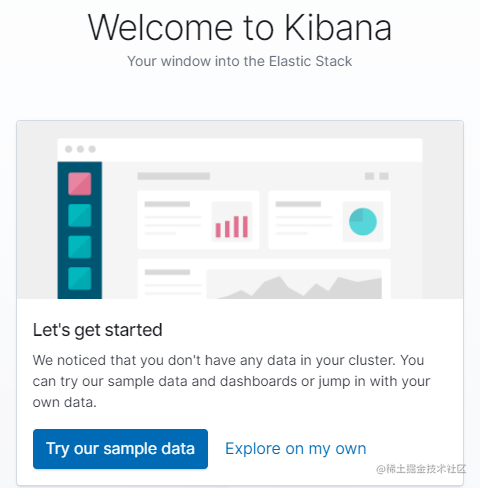

效果如下,这里点击 Explore on my own

点击左侧的 dev tools,就可以通过 restful api 操作 ES 了:


安装 canal-server

参考地址:安装 canal-server

组件下载地址

其实本次只用到 canal-server 组件。


各组件简单介绍

  • canal-server(canal-deploy):可以直接监听MySQL的binlog,把自己伪装成MySQL的从库,只负责接收数据,并不做处理。

  • canal-adapter:相当于canal的客户端,会从canal-server中获取数据,然后对数据进行同步,可以同步到MySQL、Elasticsearch和HBase等存储中去。

  • canal-admin:为canal提供整体配置管理、节点运维等面向运维的功能,提供相对友好的 WebUI 操作界面,方便更多用户快速和安全的操作。

安装 canal-server

  • 将下载好的压缩包 canal.deployer-1.1.5-SNAPSHOT.tar.gz 上传到Linux服务器,然后解压到指定目录/mydata/canal-server,可使用如下命令解压:

    tar -zxvf canal.deployer-1.1.5-SNAPSHOT.tar.gz
    复制代码

修改配置文件 conf/example/instance.properties

  • 按如下配置即可,主要是修改数据库相关配置

    # 需要同步数据的MySQL地址
    canal.instance.master.address=192.168.7.130:3306
    canal.instance.master.journal.name=
    canal.instance.master.position=
    canal.instance.master.timestamp=
    canal.instance.master.gtid=

    # 用于同步数据的数据库账号和密码以及编码
    canal.instance.dbUsername=canal
    canal.instance.dbPassword=canal
    canal.instance.connectionCharset = UTF-8

    # 需要订阅binlog的表正则表达式
    canal.instance.filter.regex=.*\\..*
    复制代码

启动 canal-server 服务

  • 使用 startup.sh 脚本启动 canal-server 服务

    # 启动服务
    sh bin/startup.sh
    # 停止服务
    sh bin/stop.sh
    # 重启服务
    sh bin/restart.sh
    复制代码
  • 可使用如下命令查看服务日志信息

    tailf logs/canal/canal.log
    复制代码
  • 启动成功后可使用如下命令查看 instance 日志信息

    tailf logs/example/example.log
    复制代码

    日志内容

    2021-07-25 01:16:21.978 [main] INFO c.a.otter.canal.instance.spring.CanalInstanceWithSpring - start CannalInstance for 1-example
    2021-07-25 01:16:22.044 [main] WARN  c.a.o.canal.parse.inbound.mysql.dbsync.LogEventConvert - --> init table filter : ^.*\..*$
    2021-07-25 01:16:23.537 [main] INFO  c.a.otter.canal.instance.core.AbstractCanalInstance - start successful....
    2021-07-25 01:16:35.092 [destination = example , address = /192.168.7.130:3306 , EventParser] WARN  c.a.o.c.p.inbound.mysql.rds.RdsBinlogEventParserProxy - ---> find start position successfully, EntryPosition[included=false,journalName=mall-mysql-bin.000002,position=91467,serverId=101,gtid=,timestamp=1627139329000] cost : 11666ms , the next step is binlog dump
    复制代码

docker 安装 rabbitmq

参考地址:docker 安装 rabbitmq

拉取镜像、创建挂载目录 和 创建 rabbitmq 容器

# 拉取和查看镜像
docker pull rabbitmq
docker images

# 创建挂载目录
mkdir -p /root/docker/rabbitmq/data
cd /root/docker/rabbitmq/

# 创建 rabbitmq 容器
docker run -d --name rabbitmq -p 5672:5672 -p 15672:15672 -v $PWD/data:/var/lib/rabbitmq --hostname myRabbit -e RABBITMQ_DEFAULT_USER=admin -e RABBITMQ_DEFAULT_PASS=admin rabbitmq
复制代码

说明:

  • -d 后台运行容器;
  • --name 指定容器名;
  • -p 指定服务运行的端口(5672:应用访问端口;15672:控制台Web端口号);
  • -v 映射目录或文件(宿主机和容器的映射);
  • --hostname 主机名(RabbitMQ的一个重要注意事项是它根据所谓的 “节点名称” 存储数据,默认为主机名);
  • -e 指定环境变量;(RABBITMQ_DEFAULT_VHOST:默认虚拟机名;RABBITMQ_DEFAULT_USER:默认的用户名;RABBITMQ_DEFAULT_PASS:默认用户名的密码)

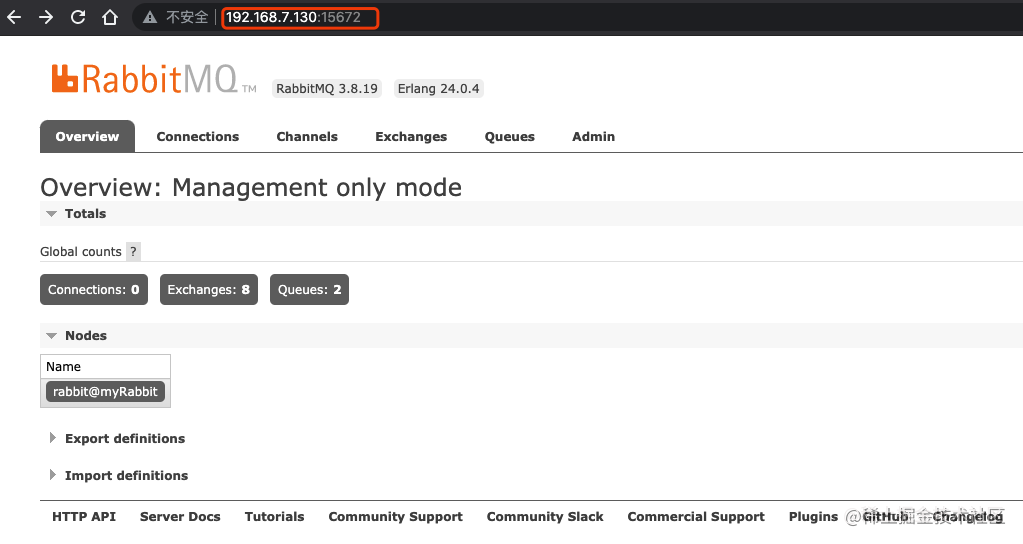

启动 rabbitmq_management(web UI)

# 其中 rabbitmq 为上面的容器名
docker exec -it rabbitmq rabbitmq-plugins enable rabbitmq_management
复制代码

登录的账号密码为上面创建容器时的账号密码(默认:admin/admin)


实现数据同步

  • Mysql -> canal,上面修改mysql和canal的配置文件,启动服务即可;
  • canal 同步数据到 MQ(SyncCanal2Mq),需要实现 SyncCanal2Mq 的代码逻辑,后续继续补充和优化;
  • 消费 MQ 数据存储到 ElasticSearch(SyncMq2Elastic),需要实现 SyncMq2Elastic 的代码逻辑,后续继续补充和优化。

代码见 GitHub 地址:github.com/Scoefield/s…

Gitee 地址:gitee.com/scoefield/s…
