一、背景
昨天，在谈论 RecyclerView 的复用机制的时候，说到了事件的分发以及 View 的大致渲染流程，今天看了一下源码，做一下记录。
二、流程分析
1、入口

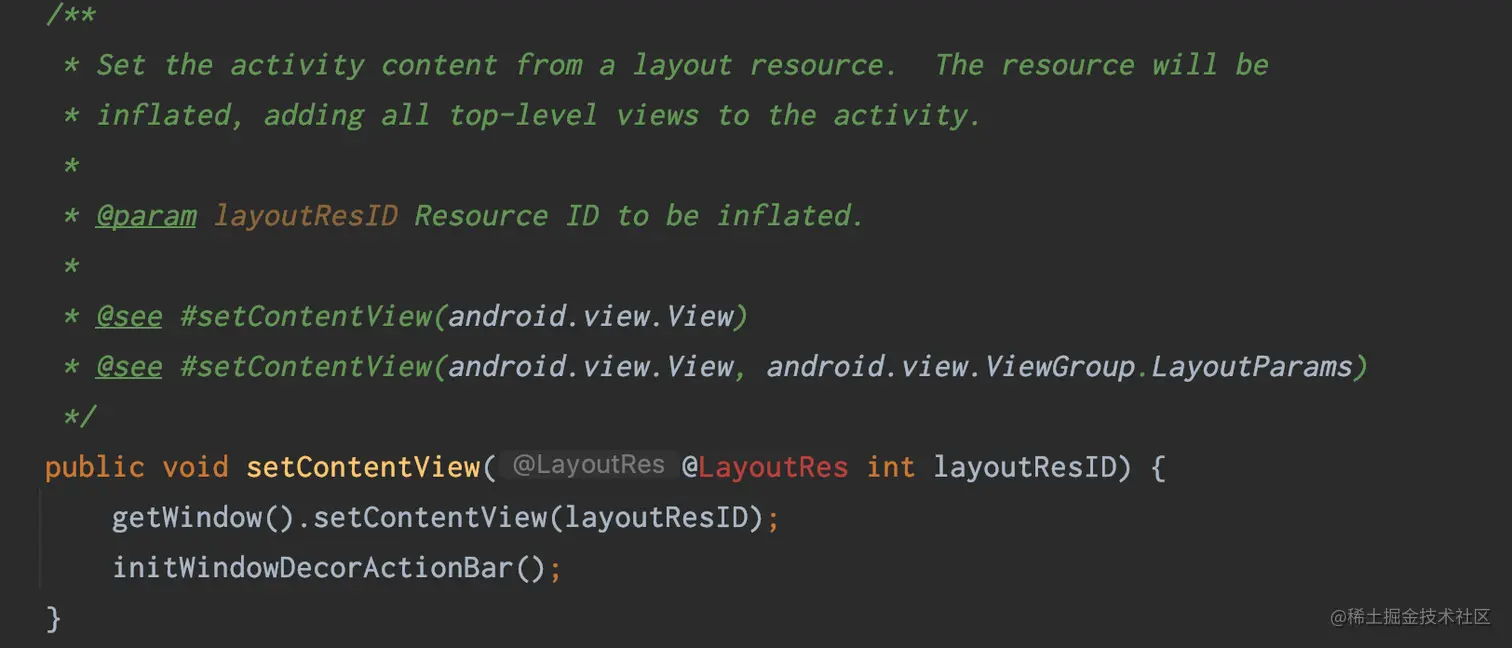

如果创建一个Activity ，系统为我们默认继承 AppCompatAvtovity ，而不是 Activity。在这里，我们把自定义的 Activity 改成继承 Activity，然后进入 setContentView，代码如下：

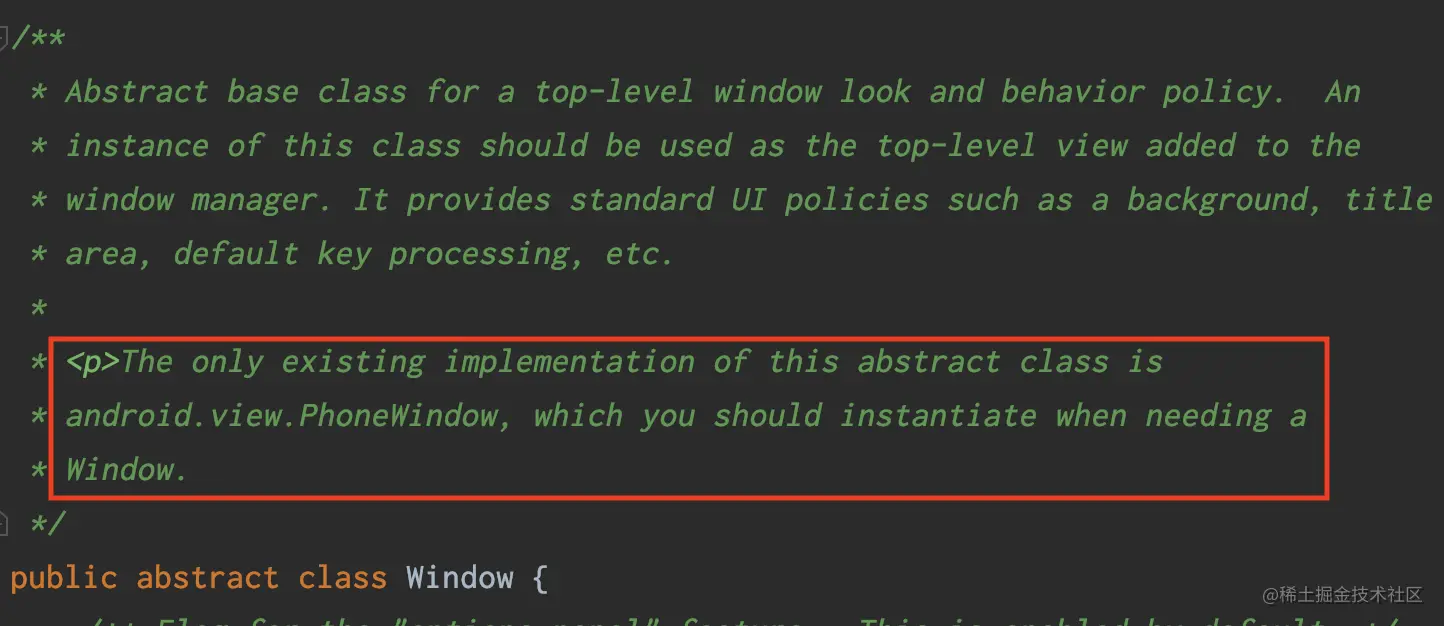

第一行代码，获取了一个 Window 对象，然后调用这个 Window 的 setContentView ，点进源码一看，这个 Window 是一个抽象类：

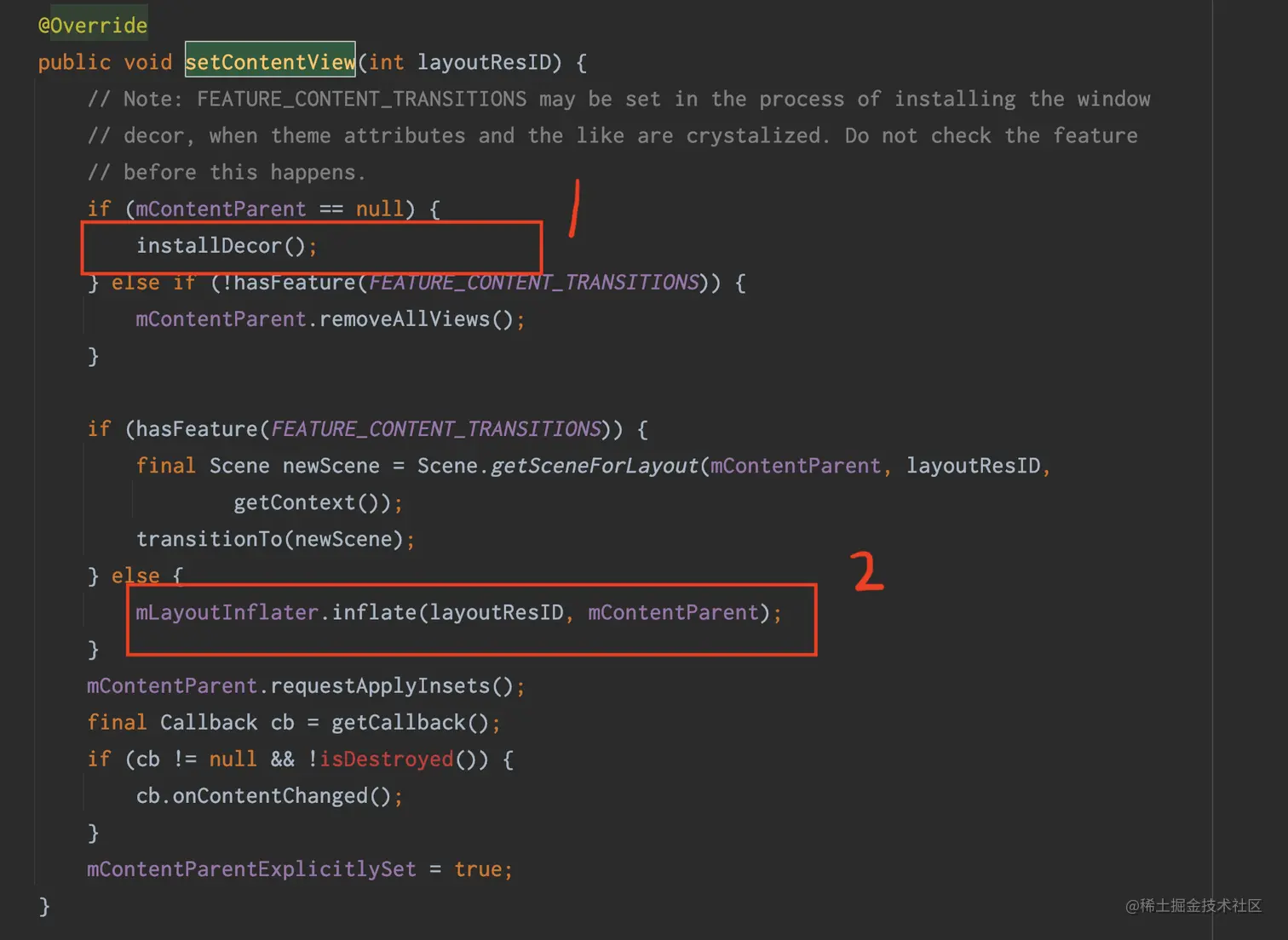

通过源码知道，这个 Window 有一个唯一的实现类 PhoneWindow，接下来看 PhoneWindow 的 setContentView：
在 PhoneWindow 的setContentView 主要做了两件事情：
- 创建一个 DecorView。
- 通过 LayoutInflater.inflate 去加载布局。
什么是 DecorView 呢？在 PhoneWindow 中，通过查看源码可以知道，这是一个顶层的 View，承载我们整个视图树，源码如下：
接下来是真正的 View 的渲染流过 LayoutInflater.inflate。
2、渲染流程
LayoutInflater 有四个不同的构造方法，但是对视图的渲染很明显最终会走到下面的这个方法中：
这里有三个参数，parser 、root 以及 attachToRoot ，我们在使用 inflate 方法时通常传入的是 布局文件，布局文件的会被映射成一个 int 类型的值，那么它是在什么时候进行转化的呢？

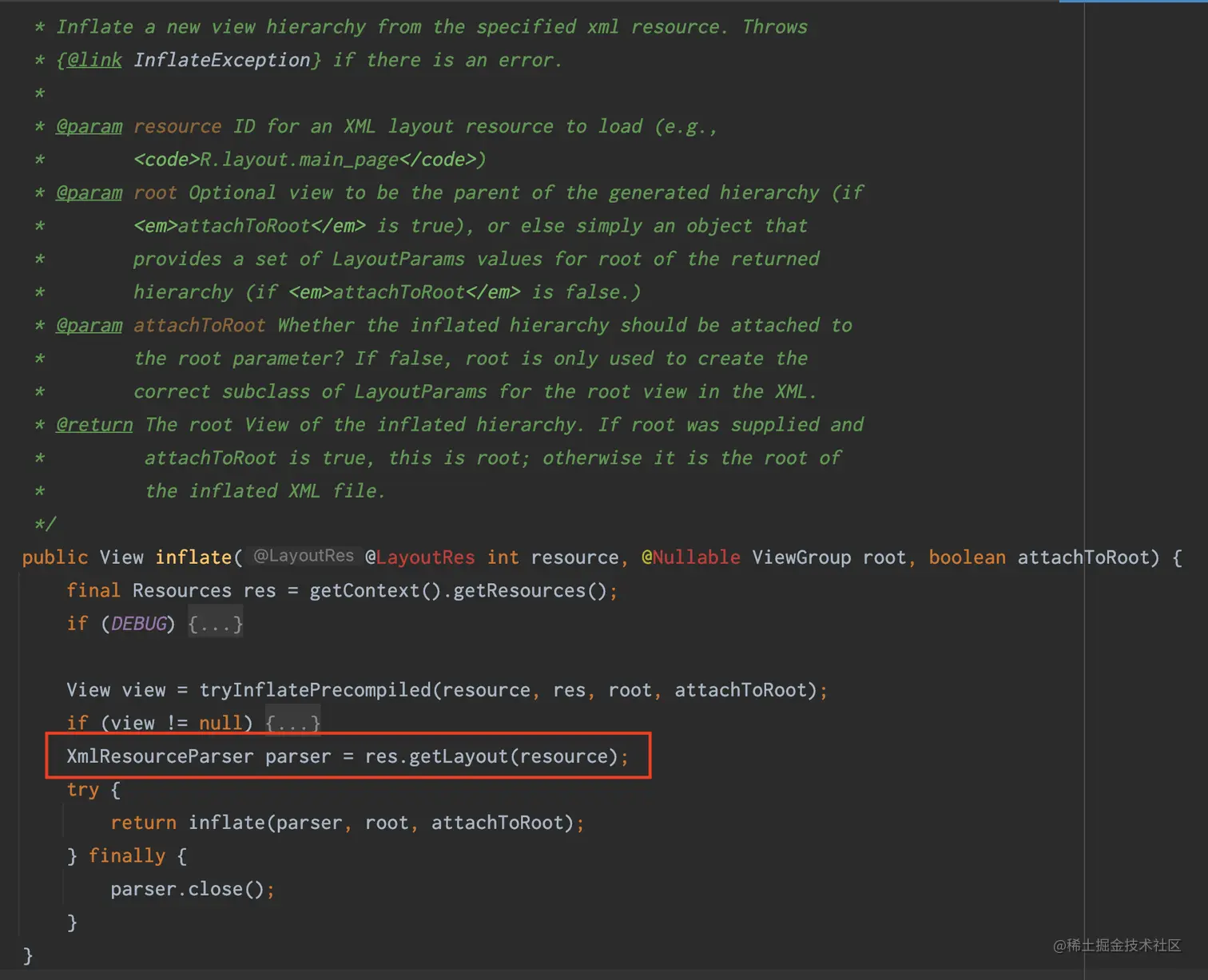

看看我们调用时的构造方法

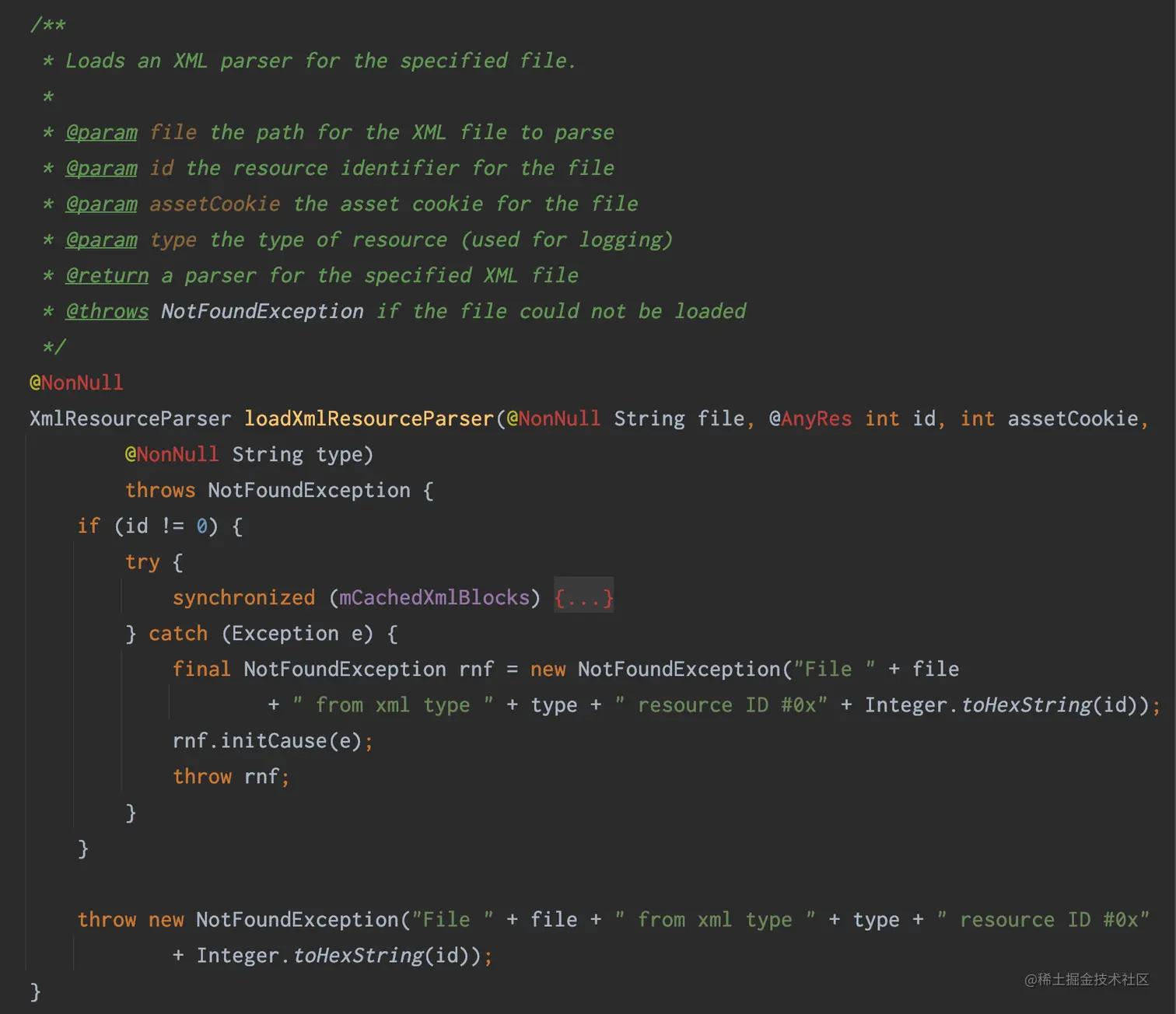

解析的重点已经标注了，获得 parser 之后把它作为参数传递到另一个构造函数，来看一下获取parser 最终调用的函数：
具体过程已经折叠了，需要注意的是在转换的过程中有一个 加锁 的行为。接下来看最终调用的函数（已删除不重要的代码）：
public View inflate(XmlPullParser parser, @Nullable ViewGroup root, boolean attachToRoot) {
// 1、在 inflate 的过程中使用了 synchronized，这就意味着不可能同时存在多个线程对同一个 View 进行渲染
synchronized (mConstructorArgs) {
final Context inflaterContext = mContext;
final AttributeSet attrs = Xml.asAttributeSet(parser);
Context lastContext = (Context) mConstructorArgs[0];
mConstructorArgs[0] = inflaterContext;
View result = root;
try {
advanceToRootNode(parser);
final String name = parser.getName();
// 2、如果最外层的节点是 merge 标签，就要求传入的 root 不为 null，并且传入 attachToRoot 为 true，否则抛出异常
if (TAG_MERGE.equals(name)) {
if (root == null || !attachToRoot) {
throw new InflateException("<merge /> can be used only with a valid "
+ "ViewGroup root and attachToRoot=true");
}
// 重点一
rInflate(parser, root, inflaterContext, attrs, false);
} else {
// 重点二
final View temp = createViewFromTag(root, name, inflaterContext, attrs);
ViewGroup.LayoutParams params = null;
// 3、第一种情况 root != null
if (root != null) {
// 获取布局参数
params = root.generateLayoutParams(attrs);
if (!attachToRoot) {
temp.setLayoutParams(params);
}
}
// 重点三
rInflateChildren(parser, temp, attrs, true);
// 4、第二种情况 root != null && attachToRoot
if (root != null && attachToRoot) {
root.addView(temp, params);
}
// 5、第三种情况，root == null || !attachToRoot
if (root == null || !attachToRoot) {
result = temp;
}
}
} catch (XmlPullParserException e) {
} finally {
}
return result;
}
}
分析都在代码里了，现在来对上面的分析做一下总结。
- 首先会对最外层的标签进行检测，如果是 merger 的话，需要做特殊处理，如果这里不抛出异常的话，就会执行
rInflate。 - createViewFromTag 主要是通过节点名创建 View 对象。
- 会对传入的
root和attachToRoot进行判断，总共有三种情况-
root !=null && attachToRoot 为 false 的情况，会对最外层的 layout 属性进行设置。
-
root !=null && attachToRoot 为 true 的情况，会给加载的布局指定一个父布局。
-
root == null 的话，attachToRoot 不起任何作用。
-
我们似乎还有细节没有弄清楚，rInflate() 的执行流程是怎么样的？createViewFromTag()又是怎么通过 tag 创建 View 的？我们先来看createViewFromTag() 的流程(删减后的代码)：
View createViewFromTag(View parent, String name, Context context, AttributeSet attrs,
boolean ignoreThemeAttr) {
if (name.equals("view")) {
name = attrs.getAttributeValue(null, "class");
}
// Apply a theme wrapper, if allowed and one is specified.
if (!ignoreThemeAttr) {
final TypedArray ta = context.obtainStyledAttributes(attrs, ATTRS_THEME);
final int themeResId = ta.getResourceId(0, 0);
if (themeResId != 0) {
context = new ContextThemeWrapper(context, themeResId);
}
ta.recycle();
}
try {
// 重点关注
View view = tryCreateView(parent, name, context, attrs);
if (view == null) {
final Object lastContext = mConstructorArgs[0];
mConstructorArgs[0] = context;
try {
if (-1 == name.indexOf('.')) {
view = onCreateView(context, parent, name, attrs);
} else {
view = createView(context, name, null, attrs);
}
} finally {
mConstructorArgs[0] = lastContext;
}
}
return view;
} catch (InflateException e) {
} catch (ClassNotFoundException e) {
} catch (Exception e) {
}
}

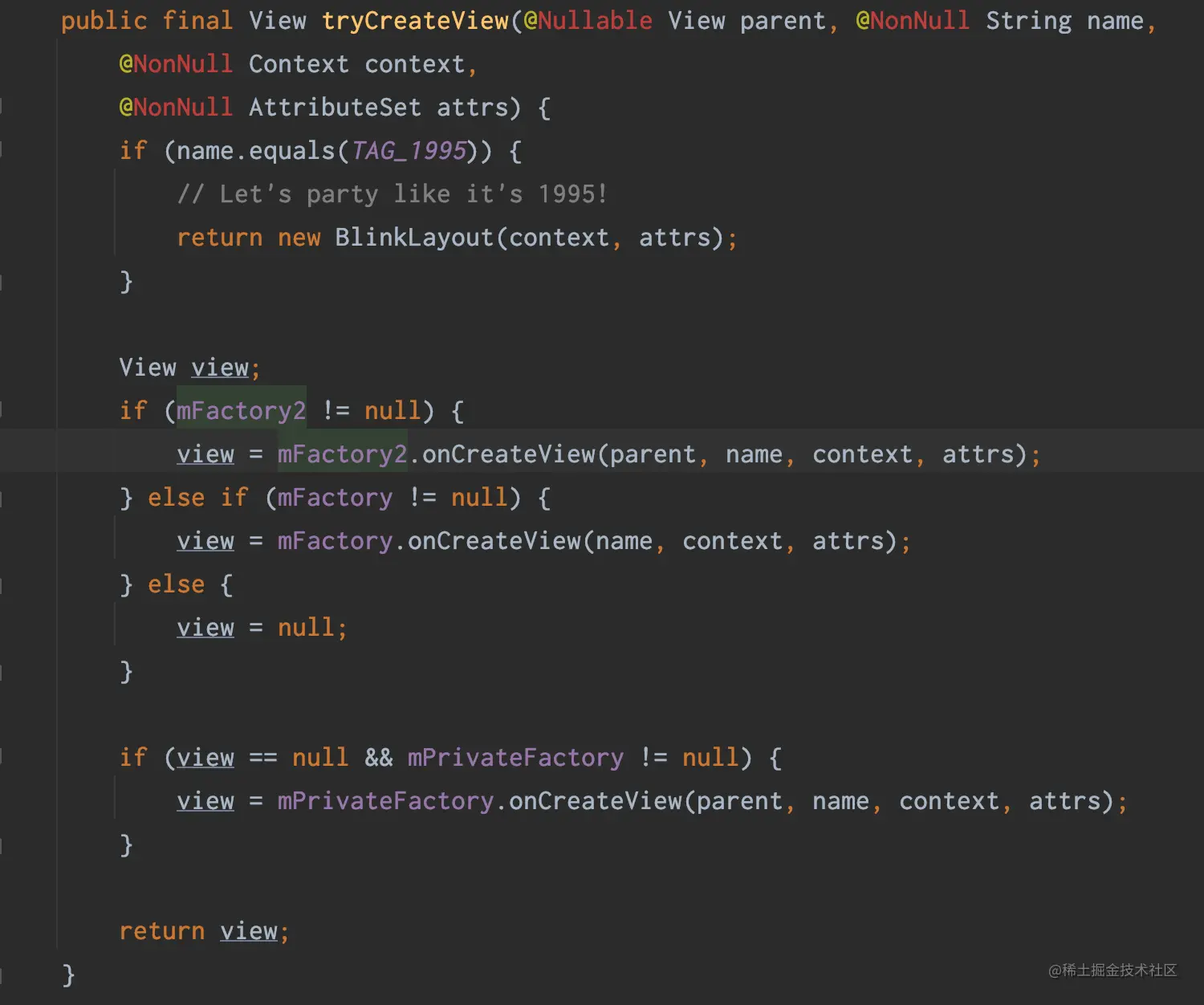

在 createViewFromTag() 中其实需要重点关注 tryCreateView()：

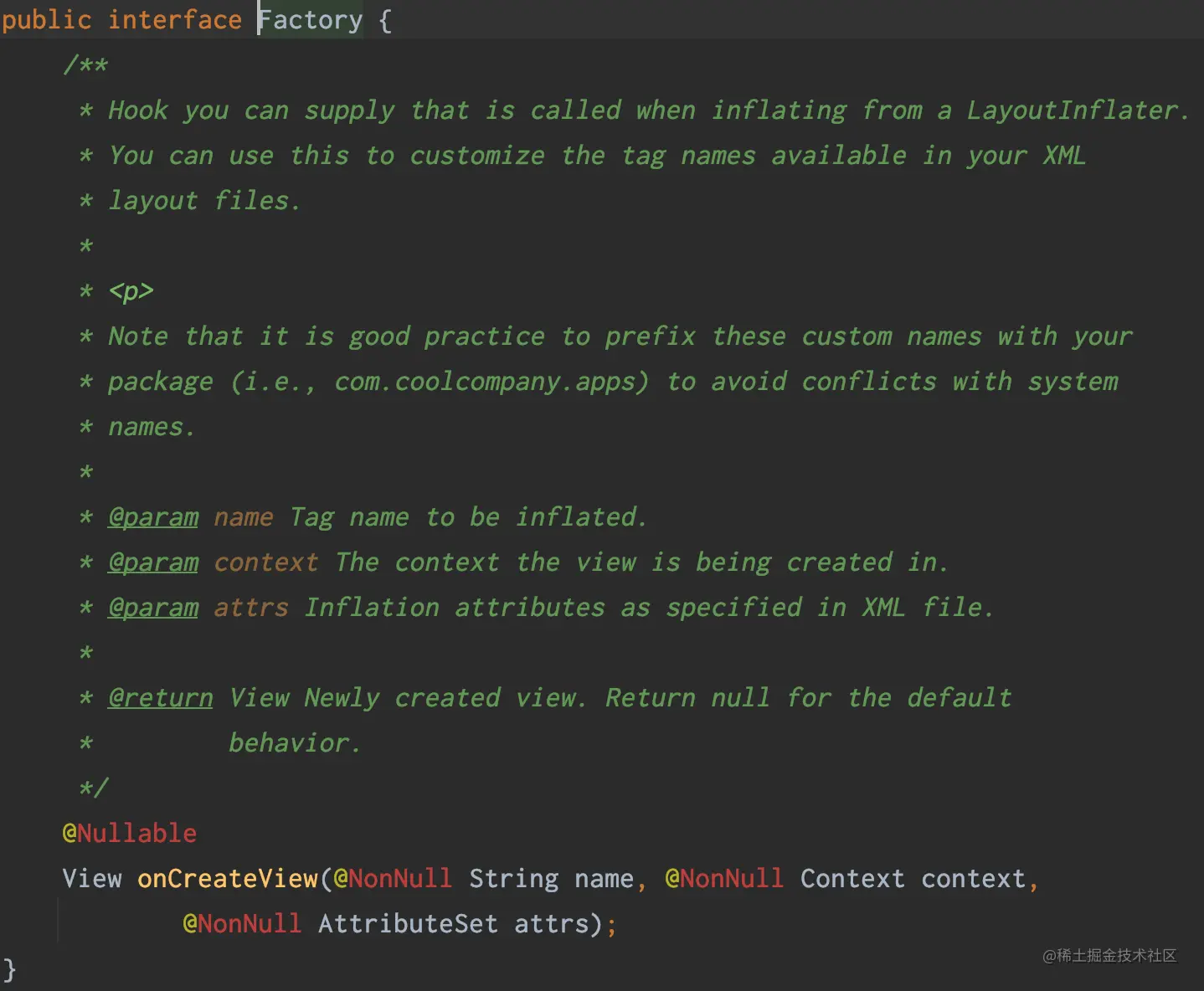

通过源码可以发现，这里通过 Factory 的 onCreateView() 方法创建 View，那这个 Factory 又是什么呢？
可以看到，Factory 提供了一种 hook，方便我们来拦截使用 LayoutInflate 创建 View 的过程。因此，我们可以利用这种方式来把系统的的 View 替换成 自定义的 View。
到此为止，我们看完了 createViewFromTag() 的流程，现在来看 rInflate() 的相关执行流程:
void rInflate(XmlPullParser parser, View parent, Context context,
AttributeSet attrs, boolean finishInflate) throws XmlPullParserException, IOException {
final int depth = parser.getDepth();
int type;
boolean pendingRequestFocus = false;
while (((type = parser.next()) != XmlPullParser.END_TAG ||
parser.getDepth() > depth) && type != XmlPullParser.END_DOCUMENT) {
if (type != XmlPullParser.START_TAG) {
continue;
}
final String name = parser.getName();
if (TAG_REQUEST_FOCUS.equals(name)) {
pendingRequestFocus = true;
consumeChildElements(parser);
} else if (TAG_TAG.equals(name)) {
parseViewTag(parser, parent, attrs);
} else if (TAG_INCLUDE.equals(name)) {
if (parser.getDepth() == 0) {
throw new InflateException("<include /> cannot be the root element");
}
parseInclude(parser, context, parent, attrs);
} else if (TAG_MERGE.equals(name)) {
throw new InflateException("<merge /> must be the root element");
} else {
final View view = createViewFromTag(parent, name, context, attrs);
final ViewGroup viewGroup = (ViewGroup) parent;
final ViewGroup.LayoutParams params = viewGroup.generateLayoutParams(attrs);
rInflateChildren(parser, view, attrs, true);
viewGroup.addView(view, params);
}
}
if (pendingRequestFocus) {
parent.restoreDefaultFocus();
}
if (finishInflate) {
parent.onFinishInflate();
}
}
代码其实很好理解，在这里获取 View 的层级，从 父 View 一级一级进行递归调用。
三、总结
总结一下，我们需要继承 Activity ，而不是 AppCompatActivity，这两者有什么区别呢？通过源码可以看到，AppCompatActivity 是 Activity 的子类，与 Activity 相比，它会在界面中设置标题栏。当然这是可以隐藏的，只需要在代码中进行控制就可以了。
总结一下大致流程：
- Activity 中，
setContentView()其实是获取 PhoneWindow 的实例，最后实际上是调用了PhoneWindow的setContentView()。 - 在 PhoneWindow 中，如果没有初始化 decorView 就先进行初始化，然后开始执行
LayoutInflate的inflate()方法。 - 在 inflate() 中使用 tag name 反射创建创建 View，然后再通递归调用解析 View，展示出来。
另外，由于水平有限，有错误的地方在所难免，未免误导他人，欢迎大佬指正！码字不易，感谢大家的点赞关注！🙏
