0x0、引言

😀 周一搬砖，元气满满，继续啃设计模式之美，本文对应设计模式与范式：行为型(64)，状态模式 (State Pattern)，描述了对象 状态变化 及如何在每种状态下表现出不同的 行为~

Tips：二手知识加工难免有所纰漏，感兴趣有时间的可自行查阅原文，谢谢。

---

0x1、定义

原始定义

允许一个对象在其内部状态改变时改变它的行为，对象看起来似乎修改了自己的类一样。

简单点说

让一个对象通过一系列状态的变化来控制行为的变化。

状态模式 和 策略模式 极其相似，可通过内在差别进行区分：

• 策略模式将具体策略类暴露出去，调用者需了解每种策略的不同之处以便正确使用，封装的是不同算法，算法间没有交互，以达到算法可以自由切换的目的。
• 状态模式状态的改变是由其内部条件来改变的，与外界无关，封装的是不同状态，以达到状态切换行为随之切换的目的。

0x2、写个简单例子

有home键的Android机为例，按下home键，处于不同状态有不同的行为：

• 关机状态 → 没有反应；
• 开机后首次启动 → 密码解锁；
• 非首次启动 → 密码解锁或指纹解锁；
• 启动后 → 返回主界面

不使用状态模式实现一波：

public class StateTest {
    private static int state = 0;
    private final static int CLOSE = 0; // 关机状态
    private final static int FIRST_BOOT = 1;   // 首次启动
    private final static int NOT_FIRST_BOOT = 2;    // 非首次启动
    private final static int AFTER_BOOT = 3;    // 启动后

    private static void clickHome() {
        if(state == CLOSE) {
            System.out.println("处于关机状态，没有反应");
        } else if(state == FIRST_BOOT) {
            System.out.println("首次启动。可以进行密码解锁");
        } else if(state == NOT_FIRST_BOOT) {
            System.out.println("非首次启动，可以进行密码或指纹解锁");
        } else if(state == AFTER_BOOT) {
            System.out.println("启动状态，返回主界面");
        }
    }

    public static void main(String[] args) {
        state = CLOSE;
        clickHome();
        state = FIRST_BOOT;
        clickHome();
        state = NOT_FIRST_BOOT;
        clickHome();
        state = AFTER_BOOT;
        clickHome();
    }
}

代码运行结果如下：

如果需要增加一种状态，如处于fastboot模式，状态定义要写一个，然后if-else加一个判断；还有，不止处理Home键，还有音量键、电源键，又得定义几个函数，然后复制一波这个if-else，试试用状态模式实现一波。

// 抽象状态
public abstract class State {
    protected StateContext context;

    public void setContext(StateContext context) { this.context = context; }

    abstract void onHomeClick();
    abstract void onPowerClick();
    abstract void onVolumeAscClick();
    abstract void onVolumeDescClick();
}


// 具体状态 → 关机状态
public class CloseState extends State {
    @Override public void onHomeClick() { System.out.println("处于关机状态，按Home键没有反应"); }

    @Override void onPowerClick() {
        System.out.println("手机开机");
        context.setState(FirstBootState.class);
        context.setScreenOn(true);
        context.getState().onHomeClick();
    }

    @Override void onVolumeAscClick() { System.out.println("处于关机状态，按音量+没反应"); }

    @Override void onVolumeDescClick() {  System.out.println("处于关机状态，按音量-没反应"); }
}

// 具体状态 → 第一次启动状态
public class FirstBootState extends State {
    @Override public void onHomeClick() {
        System.out.println("首次启动，可以进行密码解锁");
        System.out.println("解锁完毕，进入主界面");
        context.setState(AfterBootState.class);
        context.setScreenOn(true);
    }

    @Override void onPowerClick() {
        if(context.isScreenOn()) {
            System.out.println("熄屏");
        } else {
            System.out.println("亮屏，等待密码解锁");
        }
        context.setScreenOn(!context.isScreenOn());
    }

    @Override void onVolumeAscClick() { System.out.println("音量+"); }

    @Override void onVolumeDescClick() {  System.out.println("音量-"); }
}

// 具体状态 → 非第一次启动状态
public class NotFirstBootState extends State {
    @Override public void onHomeClick() {
        System.out.println("非首次启动，可以通过密码或指纹解锁");
        System.out.println("解锁完毕，进入主界面");
        context.setScreenOn(true);
        context.setState(AfterBootState.class);
    }

    @Override void onPowerClick() {
        if(context.isScreenOn()) {
            System.out.println("熄屏");
        } else {
            System.out.println("亮屏，等待密码或指纹解锁");
            context.setState(NotFirstBootState.class);
        }
        context.setScreenOn(!context.isScreenOn());
    }

    @Override void onVolumeAscClick() { System.out.println("音量+"); }

    @Override void onVolumeDescClick() {  System.out.println("音量-"); }
}

// 具体状态 → 启动后
public class AfterBootState extends State {
    @Override void onHomeClick() { System.out.println("返回主界面"); }

    @Override void onPowerClick() {
        if(context.isScreenOn()) {
            System.out.println("熄屏");
            context.setState(NotFirstBootState.class);
        } else {
            System.out.println("亮屏，等待密码或指纹解锁");
            context.getState().onHomeClick();
        }
        context.setScreenOn(!context.isScreenOn());
    }

    @Override void onVolumeAscClick() { System.out.println("音量+"); }

    @Override void onVolumeDescClick() {  System.out.println("音量-"); }
}

// 上下文信息类
public class StateContext {
    private boolean isScreenOn = false;   // 屏幕是否亮着
    public final static Map<Class, State> stateMap = new HashMap<>();
    private State state;    // 手机当前状态

    static {
        stateMap.put(CloseState.class, new CloseState());
        stateMap.put(FirstBootState.class, new FirstBootState());
        stateMap.put(NotFirstBootState.class, new NotFirstBootState());
        stateMap.put(AfterBootState.class, new AfterBootState());
    }

    public void setState(Class stateClass) {
        this.state = stateMap.get(stateClass);
        this.state.setContext(this);
    }

    public State getState() { return state; }

    public boolean isScreenOn() { return isScreenOn; }

    public void setScreenOn(boolean screenOn) {
        isScreenOn = screenOn;
        System.out.println("===> 屏幕处于：" + (isScreenOn ? "亮屏状态": "熄屏状态"));
    }
}

// 测试用例
public class StateTest {
    public static void main(String[] args) {
        StateContext context = new StateContext();
        context.setState(CloseState.class);
        // 处于关机状态点击音量- 和 home键
        context.getState().onVolumeDescClick();
        context.getState().onHomeClick();
        // 处于关机状态点击电源键
        context.getState().onPowerClick();
        context.getState().onPowerClick();
        context.getState().onHomeClick();
        context.getState().onVolumeAscClick();
    }
}

代码运行结果如下：

通过状态模式，我们把事件触发的 状态转移和动作执行，拆分到不同的状态类中，避免了分支判断结构。

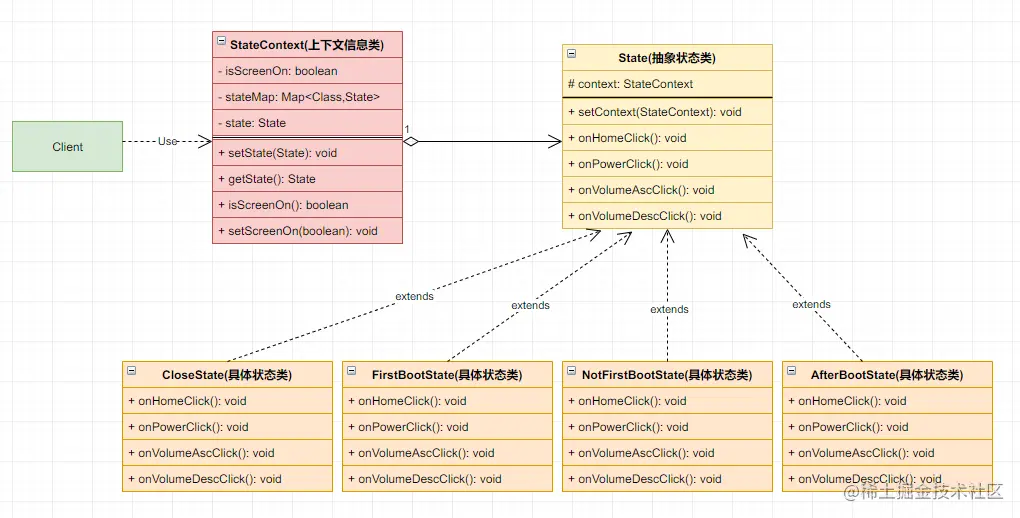

顺带带出UML类图、组成角色、使用场景及优缺点~

• Context (上下文信息类) → 存储当前状态类，并负责具体状态的切换；
• State (抽象状态类) → 定义声明状态更新的操作方法，可以是接口或抽象类；
• ConcreteState (具体状态类) → 实现抽象状态类中定义的方法，根据具体场景指定对应状态改变后的代码逻辑；

使用场景：

• 某个操作含有庞大的分支判断结构，且分支决定于对象的状态时；
• 对象行为取决于状态，且必须在运行时根据状态改变其行为时；

优点：

• 符合单一职责原则：将与特定状态相关的代码组织到单独的类中；
• 更好的扩展性：扩展新的状态只需增加实现类，在需要维护的地方设置下新状态即可；
• 提前定好可能的状态，降低代码实现复杂度，避免写大量的if-else条件语句；

缺点：

• 类增加，每个状态对应一个具体状态类；
• 不满足开闭原则，状态模式虽然降低了状态之间的耦合，但是新增或修改状态都会涉及前/后一个状态的修改；
• 逻辑零散，无法在一个地方就看出整个状态机的转换逻辑；

---

0x3、补充：有限状态机的概念

英文翻译 Finite State Machine，缩写FSM，简称状态机，它有三个组成部分：状态(State)、事件(Event)、动作(Action)。其中的事件又称为 转移条件，事件触发状态的转移和动作的执行(非必须)。

也可以理解为一种数学模型，该模型中有几个状态(有限的)，在不同场景下，不同的状态间发生转移，在状态转移过程中可能伴随着不同的事件发生。

状态机有三种常见的实现方式：

• 分支逻辑法 → 缺点是改变业务逻辑，改起来容易出错，代码也不易看懂。适合简单状态机；
• 查表法 → 适用于状态很多、状态转移比较复杂的状态机，用二维数组表示状态转移图，可极大提高代码的可读性与可维护性；
• 状态模式 → 适用于状态并不多、状态转移较简单，事件触发动作包含的业务逻辑可能较复杂的状态机。

---

0x4、加餐：Android源码中是如何使用16进制进行状态管理的？

在Android系统源码中涉及到 多状态 管理总是通过十六进制数字来表示，如ViewGroup中：

static final int FLAG_CLIP_CHILDREN = 0x1;
private static final int FLAG_CLIP_TO_PADDING = 0x2;
static final int FLAG_INVALIDATE_REQUIRED  = 0x4;
private static final int FLAG_RUN_ANIMATION = 0x8;
static final int FLAG_ANIMATION_DONE = 0x10;
private static final int FLAG_PADDING_NOT_NULL = 0x20;
private static final int FLAG_ANIMATION_CACHE = 0x40;
static final int FLAG_OPTIMIZE_INVALIDATE = 0x80;
static final int FLAG_CLEAR_TRANSFORMATION = 0x100;
private static final int FLAG_NOTIFY_ANIMATION_LISTENER = 0x200;

这是为什么呢？先复习下几种二进制运算：

• 按位与(&) → 对应位都为1才为1，否则为0，如0x1 & 0x2 → 0001 & 0010 → 0000；
• 按位或(|) → 对应位有一个为1即为1，如0x1 | 0x2 → 0001 | 0010 → 0011
• 取反(~) → 按位取反，如~0x1 → 0001 → 1110

接着以上面手机状态为例，写个状态管理的例子：

private static int state = 0;
private final static int CLOSE = 0x1; // 关机状态
private final static int FIRST_BOOT = 0x2;   // 首次启动
private final static int NOT_FIRST_BOOT = 0x4;    // 非首次启动
private final static int AFTER_BOOT = 0x8;    // 启动后

状态增加 → 或运算

state | CLOSE → (0000 | 0001) → 0001 → 此时状态：CLOSE
state | FIRST_BOOT → (0001 | 0010) → 0011 → 此时状态：CLOSE + FIRST_BOOT
state | NOT_FIRST_BOOT → (0011 | 0100) → 0111 → 此时状态：CLOSE + FIRST_BOOT + NOT_FIRST_BOOT

状态移除 → 对应的位数从1改为0，先取反，再与运算

state &= ~NOT_FIRST_BOOT → (0111 & 1011) → 0011 → 此时状态：CLOSE + FIRST_BOOT
state &= ~CLOSE → (0011 & 1110) → 0010 → 此时状态：FIRST_BOOT

状态判断 → 与运算判断结果是否为0

// 假设此时状态为：CLOSE + FIRST_BOOT + NOT_FIRST_BOOT
state & FIRST_BOOT → 0111 & 0010 = 0010 → 0010 → 结果不为0，包含此状态；

// 假设此时状态为：CLOSE + FIRST_BOOT
state & NOT_FIRST_BOOT → 0011 & 0100 → 结果为0，不包含此状态；

疑惑：用来标识状态的十六进制并不是连续的，如跳过了0x3：

如果把上面的NOT_FIRST_BOOT从0x4改为0x3，而CLOSE + FIRST_BOOT 结果为0011，同为0x3，此时进行状态判断结果不为0，难道说增加了NOT_FIRST_BOOT状态吗？所以这里的取值是有固定规则的，即 左移一位。

private final static int CLOSE = 1 << 0;
private final static int FIRST_BOOT = 1 << 1;
private final static int NOT_FIRST_BOOT = 1 << 2;
private final static int AFTER_BOOT = 1 << 3;

选择十六进制的原因而不用其他进制的原因(如十进制)：

计算机中，一个字节有八位，最大值为1111111，对应十进制255，十六进制FF，半个字节用十六进制 通过一个字母 就能表示，而转换成十进制则是一个无规律的数字，相比起十进制，十六进制转二进制 更直观一些。

---
