当我们在谈论HTTPS的时候，我们在谈什么（六）TLS1.2报文详解

传达室老大爷
1,051 阅读6分钟

这是我参与8月更文挑战的第9天，活动详情查看：8月更文挑战

书接上回，介绍完了TLS中关键的算法：密钥协商ECDHE，身份验证RSA/ECDSA，以及最终的session key和AES对称加密。

今天让我们看看TLS1.2实际的信令流程和报文解析，我还会在下一篇中详细解析TLS1.3的报文。

流程很长，你忍一下（狗头）

TLS1.2握手整体流程


TLS1.2的初次握手确实很花时间，这是后来1.3版着重解决的问题之一。

先简单说明一下中间的session判断，判断依据是session id或session ticket，如果与服务器的session匹配上了，则可直接进入密钥协商，并开始对称加密传输数据，这是一个session resumption的流程。

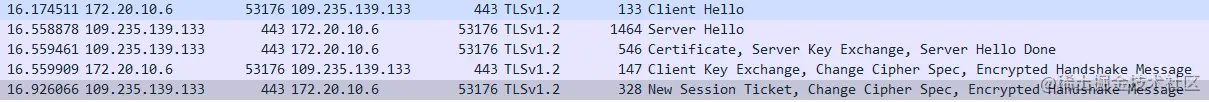

这是我截取的真实的TLS握手流程：


可以看到有几条消息合并了，比如certificate, server key exchange, server hello done，但其实里面还是3条消息，由3个TCP segment进行发送.

client hello

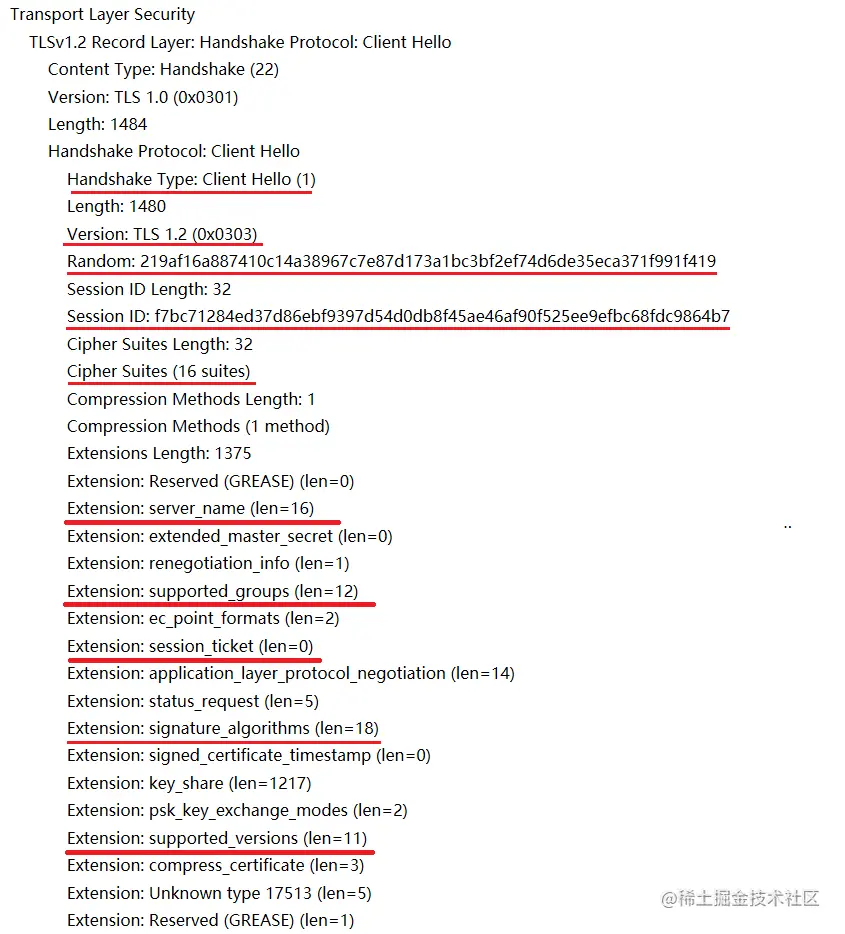

TCP建立连接后，客户端通过随机端口向服务器443端口（HTTPS默认）发出client hello握手请求，报文详情如下：


  1. 关于version：TLS 1.0，注意报文开始的第一个version指的是TLS record layer记录层的版本，这个版本一直没有变过，而我们说的TLS1.2指的是TLS handshake protocol，握手协议的版本；
  2. Random: 客户端随机码，用于最后生成master key
  3. session id：用于恢复之前的会话，如果client hello携带了session ticket，则服务器会忽略这个字段，保留这个字段的目的是兼容
  4. Cipher Suite：报文中最重要的字段之一，告知服务器，自己支持的加密算法组，按照倾向性排序，优先级最高的排在第一，让服务器选择
  5. server name：因为现在一个IP可以绑定多个domain，所以TLS通过这个字段告知服务器我访问的到底是哪个域名
  6. supported groups: 用于协商ECC椭圆曲线参数，表明自己支持的参数组
  7. session ticket: 用于恢复之前的会话
  8. signature algorithms:客户端支持的签名算法列表，在之后的密钥协商中，服务器从中选择一种
  9. supported version:客户端支持的TLS握手协议版本，按照优先级排序，这个字段在1.3版本中很有用

Server Hello

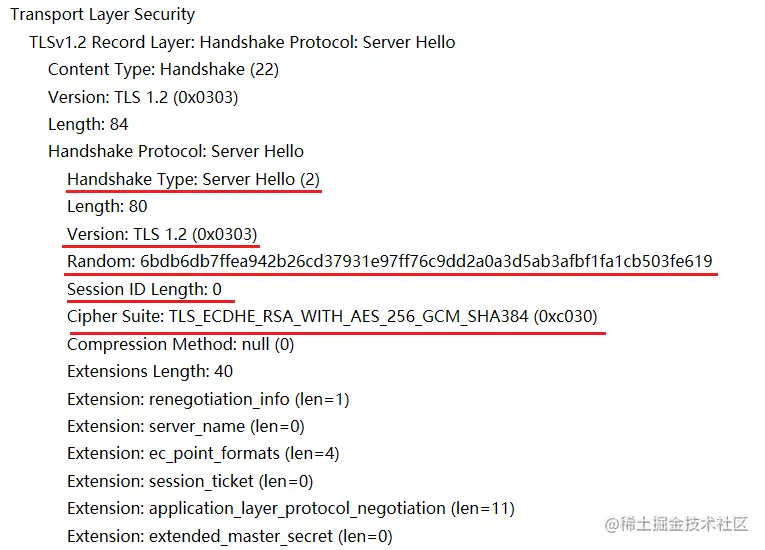

服务器在收到上一条消息后，响应客户端，并发送server hello，报文详情如下：


  1. version:服务器选择的TLS握手协议版本
  2. random: 服务器随机码，用于生成master key
  3. session id: 0 表示这是一个新的会话，如果有值，则表示匹配成功，将使用之前会话的参数
  4. cipher suite：服务器选择的密码组TLS_ECDEH_RSA_WITH_AES_256_GCM_SHA384，翻译一下：
    • TLS：使用版本
    • ECDHE: 密钥交换方法，Elliptic Curve Diffie-Hellman Ephemeral基于椭圆曲线的DH短时加密算法。
    • RSA：身份验证方法，采用非对称加密
    • AES_256_GCM：用于最后的数据传输加密算法，对称加密，256bit密钥，GCM分组模式；
    • SHA384：完整性保护算法，生成384bit的加密摘要

Certificate

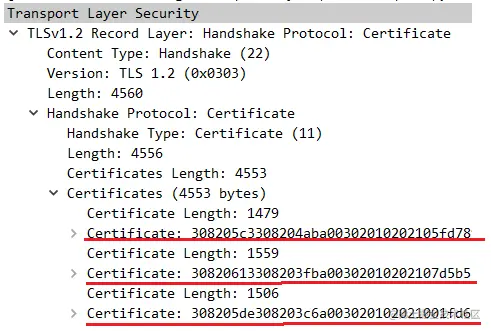

服务器发送完响应后，接下来马上会发送证书，开始身份验证，报文如下：


服务器会发送整个证书链给客户端，我们在《当我们谈论HTTPS时，我们在谈什么（三）身份验证》中讲到过，对服务器身份的信任是基于对“root CA"的信任。

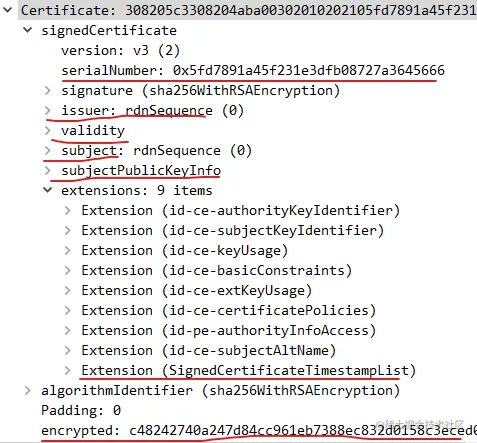

证书中的详细内容：


  1. serialNumber:证书序列号，这是CA机构对证书的唯一标识
  2. issuer:证书颁发机构，为CA机构名
  3. validity：证书有效期
  4. subject: 证书颁发对象，对于根证书来说，issuer和subject都是它自己
  5. subjectPublicKeyInfo: 颁发对象的公钥。证书中最关键的信息，其他所有信息都是为了验证它的真实性。
  6. SignedCertificateTimestampList(SCT)：证书签署时间戳，可以用来审计证书的签发状态，提高证书的可信度
  7. encrypted: 数字签名。CA机构使用私钥对证书内容进行签名，只有用CA公钥才能验证。 最后补充一点： 证书签名算法，如上图中的"sha256WithRSAEncryption”是CA机构使用的算法，与服务器选择的身份验证算法无关。

Server Key Exchange

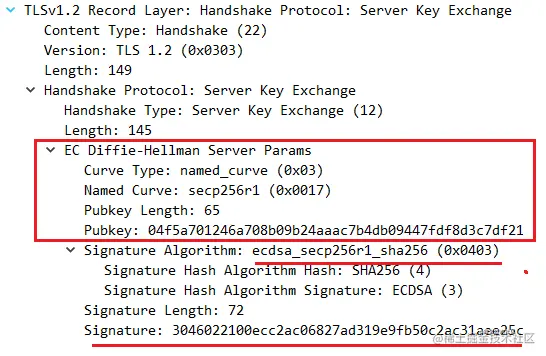

服务器发送了身份验证消息之后，终于到了核心环节，密钥协商，报文如下：


  1. ECDH Server Params: 服务器的EC参数
  2. Named Curve: secp256r1是服务器从客户端支持列表中选择的椭圆曲线参数组，这里面就包含了用于生成pre-master key的公共参数，我之前一直有疑问，关于双方如何同一公共参数，其实答案就在这条消息里面
  3. pubkey: 就是椭圆曲线算法中的dG，服务器私钥*椭圆曲线远点，作为ECDHE算法公钥发给客户端，让客户端生成pre-master key
  4. Signature Algorithm：服务器选择的签名算法，最底部就是服务器用自己私钥进行的签名，需要客户端使用服务器公钥验证.

Client Key Exchange

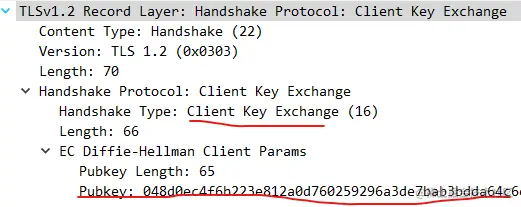

客户端在验证了服务器身份后，并收到服务器的密钥协商信息，会发送了自己的密钥参数，报文如下：


内容很简单，只有一个关键信息，ECDHE算法中客户端计算的公钥dG，发给服务器，让服务器计算pre-master key。

一般来说，在服务器没有请求客户端进行身份验证的情况下，客户端是不会发送自己的身份验证信息的。

注意一点：此时的客户端已经计算出最终传输加密需要的session key了，所以下一步，他就告知服务器，要开始进行加密传输

Change Cipher Spec

客户端发送此条消息，告知服务器，从下面开始，我要加密了！消息内容只有一个indicator指示：


Finish

这是握手流程中，客户端发送的最后一条消息，采用对称加密传输，服务器收到后，会使用同样的密钥进行验证，如果解密成功，则协商成功，双方开始数传： image.png

new session ticket

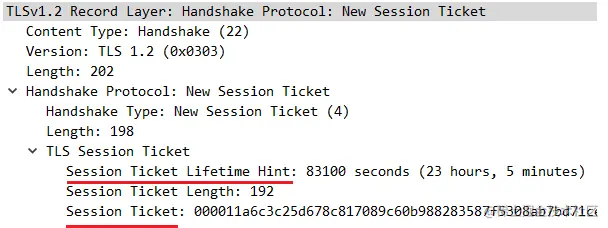

服务器在验证了客户端加密消息之后，会发送session ticket，标识会话，并用于之后的恢复会话


关键信息包括session ticket lifetime生命周期以及id

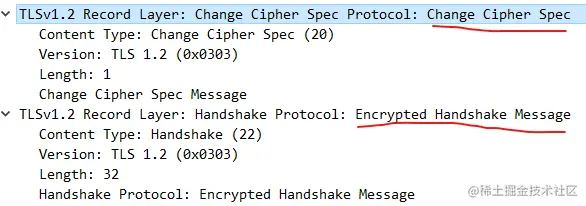

Change Cipher Spec & Finish

服务器握手发送的最后两条信息，告知客户端开始进行加密传输，并对finish消息进行加密


以上就是TLS1.2版本中，所有的报文及其关键内容，我会在下一篇详细对比一下TLS1.3的报文。

感谢阅读，如有不准确和错误之处请留言指正，我会立即修正，感谢！
