PIXI.js中的层级问题

前言

笔者在之前使用PIXI.js的时候，经常出现忽略层级而导致画板上的内容不能正常交互的问题。于是便有了写下这篇博客的想法。

zIndex & sortableChildren

要想正确的处理层级问题，离不开zIndex和sortableChildren这两个属性。在介绍之前，我们先来看一个基础的例子。在不设置zIndex的时候，重叠在一起的图形会有怎样的表现。
下面的代码将3个不同颜色矩形添加到stage当中。

const pixiApp = new PIXI.Application({
    width: 800,
    height: 600,
    backgroundColor: 0xffffff
}) // 实例化应用
const {view, stage} = pixiApp
container.append(view) //将生成的canvas添加到页面容器
const offset_x = 50
const offset_y = 50
const width = 100
const height = 100
const rectList = [
    {
        text: 'box1',
        color: 0xdddddd
    },
    {
        text: 'box2',
        color: 0x0000ff
    },
    {
 	text: 'box3',
 	color: 0x00ff00
    }
]
rectList.forEach(({text, color}, index) => {
    const rect = new PIXI.Graphics()
    rect.beginFill(color)
    rect.drawRect(0, 0, width, height)
    rect.endFill()
    rect.x = offset_x * index
    rect.y = offset_y * index
    const rectText = new PIXI.Text(text, new PIXI.TextStyle({
        fontSize: 12
    }))
    rect.addChild(rectText)
    stage.addChild(rect)
})

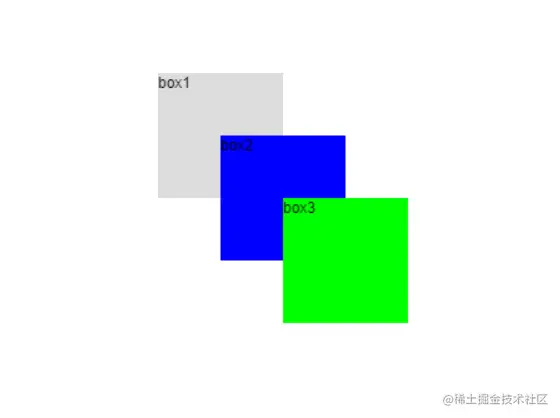

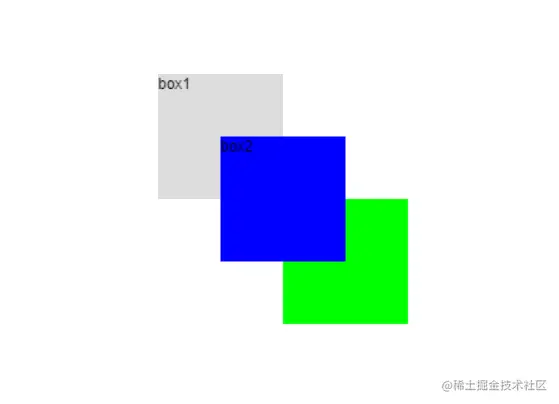

可以发现在后面绘制的图形默认层级会更高，如果我们想修改默认的层级就需要使用上面提到的两个属性。我们对上面的代码做一些修改，实现box2在最上方得效果。

stage.sortableChildren = true //对容器设置该属性后 zIndex才生效

rect.zIndex = 10 //将box2的zIndex属性设置为10

源码实现

PIXI.JS是怎样处理这个层级效果的，我们可以简单看一下相关部分的实现，关键就在Container.ts这个文件中。它在渲染的时候是通过遍历容器中的children，并调用该child的render方法实现的。因此后面添加进入容器中的元素有更高的一个层级。

render(renderer: Renderer): void{
    ...
    //渲染的核心逻辑
    for (let i = 0, j = this.children.length; i < j; ++i){
        this.children[i].render(renderer);
    }
    ...
}

或许你已经猜到PIXI.JS是怎样实现层级的修改的，没错，就是通过修改children数组的排序。我们来看一下下面这个方法。

updateTransform(): void{
    if (this.sortableChildren && this.sortDirty){
            this.sortChildren();
    }
     ...//省略部分代码
     for (let i = 0, j = this.children.length; i < j; ++i){
       const child = this.children[i];
       if (child.visible)
       {
           		child.updateTransform();
       }
    }
}

上面这个方法在每次render的时候就会调用，而sortChildren就是根据child的zIndex进行排序(其中还涉及到相同层级时候的处理)。这就是为啥我们要先设置sortableChildren。上面这个方法不仅仅做层级的变化还涉及了其它一些更新时的变化，这里就不深入讨论。

写在最后

本文简单介绍了一下PIXI.JS是如何处理元素层级，如果有写的不对的地方还望大家多指正。PIXI.JS在渲染性能方面是相当不错的，功能也很强大，而且生态也比较完善，不过就是学习的成本比较高，很多问题都要通过查阅英文博客或者看源码解决。而后面也会在整理一下使用过程中遇到的问题，供大家参考。
