在 Android 系统中，存在两种基础的通信机制，跨进程通信通过 Binder 机制，而进程内部的通信则是通过消息机制，理解消息机制的原理在日常开发中非常重要，从 App 创建开始，到点击，滑动更新页面，这些操作都离不开底层的消息机制，因此，这篇我们来就说说 Android 平台的消息机制设计与实现，文章中的 AOSP 分析的源码是基于当前最新的 Android 12.0 版本

1 前提概述

1.1 需求

消息机制是一个比较常见的机制，各个操作系统都有，那如果是你，你会如何设计这个机制呢？我们不妨来想想，首先既然是设计消息机制，那总得有消息吧，有了消息，总得有存放消息的队列（消息队列）吧，那假设这两现在都有了，那咋用呢？既然有了消息队列，那需要的时候，那就从消息队列取一个一个取出来消费不就完了（实现上就整个消息队列的循环呗），有消费那就要有生产啊，什么情况下生产呢？当然是有需要的业务线程逻辑负责需求，谁来做消息的搬运呢？（插入消息队列），要设计个插入消息的执行者。

好了，消息队列有了（里面有一条条消息）,那消息队列跑在哪里？线程是最小的执行单元，肯定跑在线程上啊，那一个线程能否设计多个消息队列？好像也没必要，一个线程就一个消息队列就好，每个线程只从一个地方取消息，新产生的消息也放到唯一一个消息队列中，这样确保简单。

总结下之前的想法，就是要设计一个线程唯一的消息队列，然后在该线程中将其循环跑起来，会有一个执行者不断的从消息队列中取出消息执行，当有需求时，执行者也可以插入到消息队列中，这样有消息生产者，有消息消费者，消息循环就可以正常运转起来了。

我们在想下几个细节:

如果消息队列为空了，没有消息了，怎么办？
- 直观的，消息队列没消息那就一直等到有消息来呗，那有消息来了，你消息队列怎么感知呢？消息队列本身具备监听的功能吗？靠什么来实现这个监听消息到来？从而可以从等待状态切回执行状态取消息，靠死循环轮询？效率太差，所以这里需要一个高效的消息底层的唤醒机制，即当一个消息队列为空时，需要一种机制来唤醒通知消息此时到来了，起来继续拿消息执行，其实这里对应的就是 linux epoll 机制
- 如果消息队列没有消息要执行，等待前能否做些清理工作呢？反正也是要闲着，不如趁着要闲着，做些其他的清理事情，这个时机就是 idleHanlder 执行时机
消息存在特权消息吗？ 消息的执行顺序是按照时间顺序来的，都是要排队，一个一个执行的，既然有排队，那能插队吗？当前可以，可以插入到队首，那消息有分类吗？是否存在一类消息可以在某些情况跳过之前的，优先被执行？答案是有的，这就是同步消息屏障

好了，上述我们所说的，就基本涵盖消息机制的原理，我们在逐一看下Android 中是怎么对应的

1.2 相关数据结构

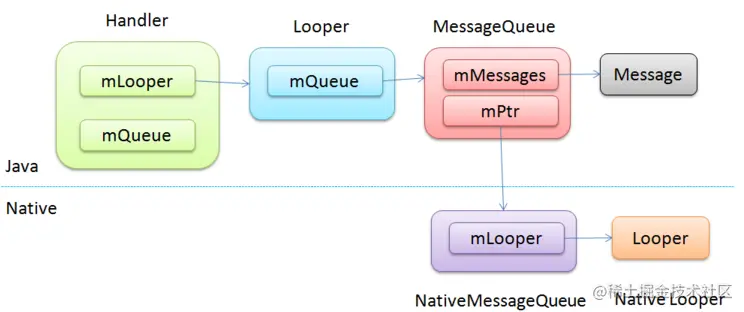

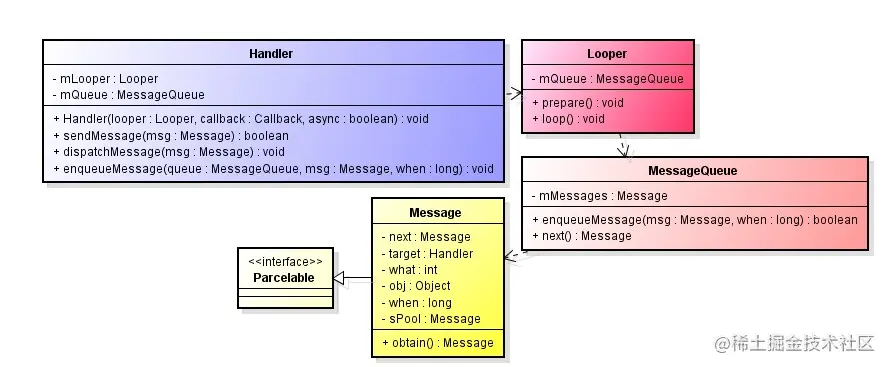

Android 中，通过Message,MessageQueue,Looper,Handler 数据结构来完成实际的工作，整体组合关系如下：

Message : 就是最终需要处理的消息
MessageQueue：对应消息的容器，是一个消息队列，通过链表结构存储，通过它不断来获取消息，或是往里插入消息
Looper: 字如其意，就是消息的循环体，它是对应到线程角度，算是 MessageQueue 的一个封装，线程中就是通过这个对象来开启消息的循环
Handler ：消息的打工仔，通过它发送消息和处理消息

从上面消息机制的设计和数据结构设计，我们大致可以知道整个轮廓，下面我们就通过实际的源码，来梳理下核心的流程

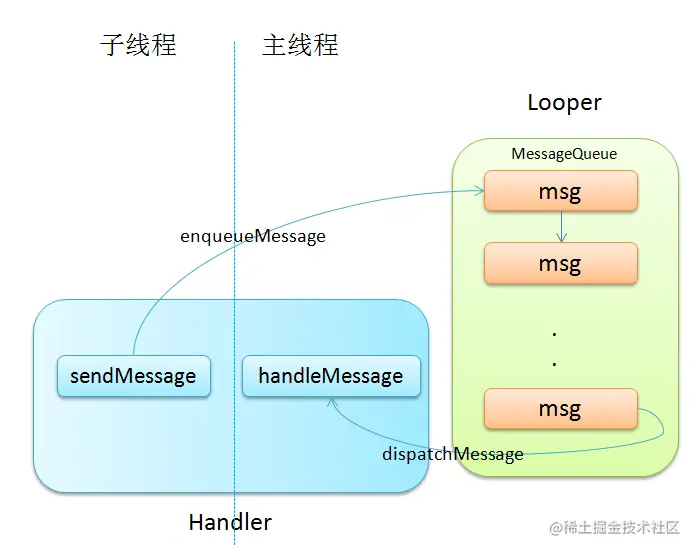

1.3 消息模型

其实Andoid中，消息机制的核心原理是非常简单的，非常好理解，类似于要把大象放冰箱分几步：

创建消息队列并开启消息循环
然后不断地产生事件发往到消息队列，然后进行处理

核心就这两步，Android 中为了编程方便，所以很多都封装好了，你如果看过Android官方文档 Looper 中关于消息机制的典型用法，一看就会用。

class LooperThread extends Thread {
  public Handler mHandler;

  public void run() {
      Looper.prepare(); // 1. 准备好 looper 对象
      mHandler = new Handler() { //2. 创建一个handler对象,并指明消息处理函数
          public void handleMessage(Message msg) {
              // process incoming messages here
          }
      };
      Looper.loop(); //3.开始该线程内部消息循环
  }
}

这个例子定义了一个线程，当线程被系统调度起来执行run()方法后，先调用 Looper.prepare() 方法准备好该线程的Looper 对象，然后在某个线程中初始化好一个 handler 并复写了一个处理消息的方法，最后调用 Looper.loop() 方法将消息队列循环起来，通过 mHanlder 发送和处理消息。

通过上面可以清楚知道，开发角度如何使用消息机制，下面针对源码分析时，我们还需要知道的一个linux 底层机制，就是 linux epoll机制，之前说过，消息队列的数据结构就是一个普通的单链表，当消息队列为空时，是无法感知消息队列插入消息，所以需要底层有一种通知机制 来保证，有消息到来了，要立即唤醒来执行，这就是linux epoll机制。

1.4 消息的分类

其实消息并没有严格的分类，都是根据需要执行的时间来排位置的，但是为了一些场合下，可以走绿色通道，优先某一类的消息执行，便产生出了"特异的消息"，也就是异步消息，异步消息通常和同步屏障消息配合食用，基本分类如下：

消息分类：
- 同步消息(普通消息) ：放入到消息队列中，按照时间顺序逐一执行的消息
- 异步消息（async msg)：和普通消息没什么差异，仅有一个flag被设置为异步，当有同步屏障被设置时，这类消息才会走"绿色通道"，以便更快被执行

1.5 linux epoll 机制简介

linux epoll 机制，它是 linux 中最高效的多路 IO 复用机制，也就是一个老师( epoll 文件描述符fd ) 可以同时管十几个学生(需要监听的 event 事件），当某个学生有问题时，都可以举手问老师，老师可以回答问题（响应事件），它适用于大量并发少量活跃的情况下，使用 epoll 的步骤有3步：

首先通过 epoll_create() 函数创建一个 epoll 文件描述符，参数 size 为能够监听的最大数量
```
 int epoll_create(int size)； // 创建一个epoll文件描述符，size 为能够监听的个数
```
通过 epoll_ctl 方法告诉 epoll fd 需要监听哪个文件描述符以及它的什么事件
```
int  epoll_ctl(int epfd, int op, int fd, struct epoll_event *event)；
```
调用epoll_wait等待监控的事件到来，当有监控的事件发生，会放到 events 数据组中， timeout 为等待的时间，若未到来，则一直阻塞
```
int epoll_wait(int epfd, struct epoll_event * events, int maxevents, int timeout);
```

其实对应就这个3个API，而这3个API 会出现在后面的源码分析中，这里有个眼熟就好，下面就进入到实际的流程分析中，这里仅会摘录核心流程，我们也仅需要知道核心流程，其他细枝末节的不会列出：

2. 核心流程分析

2.1 消息队列创建与初始化

消息队列的创建，核心就是初始化两个数据结构：

Looper对象
MessageQueue 对象

我们先来看 Looper 对象的初始化

2.1.1 Looper.prepare()

根据前面的消息的模型，可以看到，要初始化一个 Looper对象，其实就调用一个它的静态方法 Looper.prepare() 方法就可以了，我们看下它的实现细节

Looper.prepare()

/frameworks/base/core/java/android/os/Looper.java

public static void prepare() {
    prepare(true);
}

private static void prepare(boolean quitAllowed) {
    if (sThreadLocal.get() != null) {//1.一个线程只能对应一个looper对象，否则抛异常
        throw new RuntimeException("Only one Looper may be created per thread");
    }
    sThreadLocal.set(new Looper(quitAllowed));//2.构造一个Looper存于线程私有变量中
}

private Looper(boolean quitAllowed) {//该对象实际内核是一个 MessageQueue 消息队列对象
    mQueue = new MessageQueue(quitAllowed);
    mThread = Thread.currentThread();
}

从上面 Looper的初始化流程看，非常简单，几个信息：

Looper的实质是消息队列，核心成员就是消息队列，所以Looper的初始化，更核心的是 MessageQueue的初始化
Looper 是跟线程绑定的，一个线程仅有一个Looper（代码中会检查，之前创建过直接抛异常），这样建立一个统一的消息王国，实现上通过线程私有变量操作

好了，既然Looper 对象的核心是 MessageQueue 的创建，我们在继续看消息队列的初始化过程

2.1.2 MessageQueue 初始化

MessageQueue 构造函数如下

/frameworks/base/core/java/android/os/MessageQueue.java)

package android.os;

MessageQueue(boolean quitAllowed) {
    mQuitAllowed = quitAllowed;
    mPtr = nativeInit();//调用 android_os_MessageQueue.cpp 中native方法初始化
}

private long mPtr; // used by native code
private native static long nativeInit();// native 方法
Message mMessages;//消息队列的head msg

从上面可以看到 MessageQueue 初始化核心是通过 JNI 方法初始化，初始化后，保留一个 mPtr 的指针在 Java层的 MessageQueue 对象中，我们在继续看下 nativeInit() 的代码，对应文件android_os_MessageQueue.cpp::android_os_MessageQueue_nativeInit()

/frameworks/base/core/jni/android_os_MessageQueue.cpp

static jlong android_os_MessageQueue_nativeInit(JNIEnv* env, jclass clazz) {
    NativeMessageQueue* nativeMessageQueue = new NativeMessageQueue();//创建一个native 层消息队列
    if (!nativeMessageQueue) {
        jniThrowRuntimeException(env, "Unable to allocate native queue");
        return 0;
    }

    nativeMessageQueue->incStrong(env);
    return reinterpret_cast<jlong>(nativeMessageQueue);//返回native层消息队列的指针
}

在 JNI 层也创建一个 native 的消息队列（和 Java层的消息队列没关系），然后返回一个 native层消息队列的指针存储在 MessageQueue.mPtr中，也就是 Java层的消息队列持有 native层的消息队列的指针，接下来我们看下 nativeMessageQueue的构造

/frameworks/base/core/jni/android_os_MessageQueue.cpp

NativeMessageQueue::NativeMessageQueue() :
        mPollEnv(NULL), mPollObj(NULL), mExceptionObj(NULL) {
    mLooper = Looper::getForThread();
    if (mLooper == NULL) {
        mLooper = new Looper(false);
        Looper::setForThread(mLooper);
    }
}

native 层消息队列中构造中，和 Java层一样，也会创建一个 Looper对象，将该对象存储在线程私有变量中，我们继续看下 native 层 Looper 构造

/system/core/libutils/Looper.cpp

Looper::Looper(bool allowNonCallbacks)
    : mAllowNonCallbacks(allowNonCallbacks),
      mSendingMessage(false),
      mPolling(false),
      mEpollRebuildRequired(false),
      mNextRequestSeq(0),
      mResponseIndex(0),
      mNextMessageUptime(LLONG_MAX) {
    mWakeEventFd.reset(eventfd(0, EFD_NONBLOCK | EFD_CLOEXEC));//初始化了一个 wakeEventfd 对象
    ...
    rebuildEpollLocked(); //构建 epoll 事件
}

void Looper::rebuildEpollLocked() {
    ...

    // Allocate the new epoll instance and register the wake pipe.
    //1. 创建一个 epoll fd mEpollFd 对象
    mEpollFd.reset(epoll_create1(EPOLL_CLOEXEC));
    ...

    struct epoll_event eventItem;// 构造一个监听事件描述
    memset(& eventItem, 0, sizeof(epoll_event)); // 初始化 eventItem
    eventItem.events = EPOLLIN; //监听读入事件，也就是当管道中有被写内容时，唤醒去读取
    eventItem.data.fd = mWakeEventFd.get();
    // 2. 将监听的wakefd 加入到 epoll fd 中，并且监听读入事件
    int result = epoll_ctl(mEpollFd.get(), EPOLL_CTL_ADD, mWakeEventFd.get(), &eventItem);
    ...

好了，我们来总结下，目前已有的环境准备工作，

线程开始时，通过 Looper.prepare() 初始化一个线程唯一的Looper对象，
该Looper对象内部持有一个Java层的消息队列，在Java层消息队列创建时，又在 native层创建了一个 native 层的消息队列和native层的Looper, 同时准备好了epoll机制环境，添加了对应需要监听的管道事件
Java层保存了 Native层的消息队列指针，以便后续操作

好了，消息队列环境准备好了，我们就可以让消息队列循环起来了

2.2 消息循环

消息的循环，就通过 Looper.Loop() 方法，就将消息循环起来了，我们看下具体实现

2.2.1 Looper.Loop()

调用 Looper.loop()方法后，消息队列就开始循环跑起来了

/frameworks/base/core/java/android/os/Looper.java

public static void loop() {
    final Looper me = myLooper();//1.获取该线程的 Looper对象
    ...
    final MessageQueue queue = me.mQueue;//获取该线程的 MsgQueue
    ...//省略

    for (;;) {//开始死循环获取msg
        Message msg = queue.next(); // might block，取出下一条消息执行，没消息时阻塞等待
        if (msg == null) {
            // No message indicates that the message queue is quitting.
            return; //退出消息循
        }
        ...
        msg.target.dispatchMessage(msg);//msg.target 就是 handler，通过 handler 派发出去
        ...
        msg.recycleUnchecked();// msg 是一个消息池，用完后回收
    }
}

整个逻辑比较简单，

通过 myLooper() 方法获取到Looper对象（存储在线程私有变量中），取到消息队列
然后就是死循环该消息队列（链表组成），不断的取消息(queue.next())执行
- 如果消息队列没有消息，则会等待消息到来，阻塞在 queue.next()方法
- 当有消息时，通过 Handler 进行分发出去，msg.target 就是一个 Handler 对象，后面会讲到，发送出去之后，对消息进行回收。

消息的循环的核心就是 MessageQueue.next() 方法，我们后面重点会分析这个函数，到此，消息队列的循环就跑起来了，我们下来在看下，消息的发送,处理和获取流程

2.3 消息收发处理流程

消息的发送和处理，都是通过 Handler 完成，我们先看下 Handler的构造

2.3.1 消息处理者 Hanlder 构造

Handler 的构造函数有好几个，但核心就是拿到该线程对应的 Looper对象，有了 Looper对象就有了消息队列，这里以默认构造函数为例看下流程

frameworks/base/core/java/android/os/Handler.java

public Handler() {
    this(null, false);
}

public Handler(@Nullable Callback callback, boolean async) {
   ...
    mLooper = Looper.myLooper(); // 通过 Looper.mylooper静态方法获取当前线程的消息队列
    if (mLooper == null) {//若没有获取到，则说明之前没有初始化过，抛异常
        throw new RuntimeException(
            "Can't create handler inside thread " + Thread.currentThread()
                    + " that has not called Looper.prepare()");
    }
    //赋值其他变量
    mQueue = mLooper.mQueue;
    mCallback = callback;
    mAsynchronous = async;
}

通过 Handler 可以绑定到一个线程的 Looper 对象和消息队列，接下来就利用 Handler 来收发消息了

2.3.2 Handler.SendMessage()

Handler.SendMessage() --> Hanlder.sendMessageAtTime()

发送消息，一般通过 Handler.sendMessage 方法发送，但最终会调用到 Handler.sendMessageAtTime() 方法，如下

frameworks/base/core/java/android/os/Handler.java

//发送消息，最终将消息入到消息队列中
public boolean sendMessageAtTime(@NonNull Message msg, long uptimeMillis) {
    MessageQueue queue = mQueue; //获取消息队列
    ...//处理异常
    return enqueueMessage(queue, msg, uptimeMillis);//消息插入消息队列
}

private boolean enqueueMessage(@NonNull MessageQueue queue, @NonNull Message msg,
        long uptimeMillis) {
    msg.target = this; // 这句非常重要，这里将 handler的赋值给了 msg.target，以便能让 handler来处理该消息
    ...
    return queue.enqueueMessage(msg, uptimeMillis); //让该消息入队列
}

可以看到，实际上发送消息，就是通过 Handler 往线程的消息队列中插入一个消息而已，上面需要注意的是:

enqueueMessage() 时，msg.target 本身就是个 handler对象，也就是说，发送消息入队列时，就要指定该消息被哪个 handler 执行，后面派发消息处理时，就会通过该 handler 来处理消息

接下来我们继续看下消息插入队列的过程

2.3.3 消MessageQueue.enqueueMessage()

/frameworks/base/core/java/android/os/MessageQueue.java

boolean enqueueMessage(Message msg, long when) {
    ...//异常处理
    synchronized (this) {
        ...//异常处理
        msg.markInUse();
        msg.when = when;
        Message p = mMessages;//获取当前消息队列
        boolean needWake; //是否要唤醒消息队列
        if (p == null || when == 0 || when < p.when) {// 分支[1]
            // p=null 表示消息队列为空，该消息为首条消息，when=0 表示该消息是插入队首的消息，when<p.when 说明该消息的执行时间应该立刻执行了
            // New head, wake up the event queue if blocked.
            msg.next = p;
            mMessages = msg;
            needWake = mBlocked; //mBlocked为true则表示此时消息队列获取端时阻塞了，而此时的消息应该被立即获取执行
        } else { //分支[2] 正常插入消息到队列的常规case

            needWake = mBlocked && p.target == null && msg.isAsynchronous();//这句是指消息队列读取端阻塞时(没可用消息）并且当前队首的消息为同步屏障消息时，假如本条消息又为异步消息，那么需要唤醒
            Message prev;
            for (;;) {// 按照msg执行时间插入到对应的位置，单链表插入操作
                prev = p;
                p = p.next;
                if (p == null || when < p.when) {
                    break;
                }
                if (needWake && p.isAsynchronous()) {
                //参考上面needwake 为true的条件，当needwake=True时，当前插入的msg一定是异步的消息，而此时p为遍历过程中的消息，也就是若该条件为True，当前插入的msg不是第一条异步消息，没必要立即唤醒
                    needWake = false;
                }
            }
            msg.next = p; // invariant: p == prev.next
            prev.next = msg;
        }

        // We can assume mPtr != 0 because mQuitting is false.
        if (needWake) {//分支[3] 假如需要唤醒，就立即唤醒
            nativeWake(mPtr);
        }
    }
    return true;
}

我们来仔细看下这个过程，本质是往一个消息队列(单链表)中插入一个消息，消息的顺序是通过执行时间when 确定的：

获取消息队列 mMesages ，并给消息打上执行时间戳 when ，定义一个 needWake 变量来确认是否要唤醒消息队列可立即取消息，之前设计部分有讲到过，消息队列本身是一个链表组成，要怎么打通通知机制，也就是某些情况下（比如首条消息插入后）要如何通知消息队列立即去获取
- when=0 表示要该消息要插入到队首，例如通过 handler.sendMessageAtFrontOfQueue 时赋值 when 为 0
接下来分支[1]：当消息队列为空时，或者该消息为要插入到队首的消息时，又或者是执行时间比消息队列队首消息还早(也就是要最先被执行)时，将当前消息插入到队首上，并且赋值 needWake 为 mBlocked的状态，通过该状态来表示是否要立即唤醒，这样另一端读取消息的地方，可被唤醒开始读取到消息了
- mBlocked成员变量就是用来标记消息队列的读取是否阻塞了，它被赋值的地方就是 MessageQueue.next() 方法中，从消息队列获取消息时，此时没有可被执行的消息且无空闲要做的事，会被设置为true，后面分析该方法时会重点讲到
分支2：这是大部分时候的路径，往消息队列中插入一个消息，通过时间when 来找到正确的链表位置，然后插入进去
分支3：表示要立即唤醒阻塞的消息队列，这样另一端在等待取消息的地方则会立即返回，可取出一条消息执行了，这里的 nativeWake 逻辑，我们后面再分析

下面我们看下，消息是如何逐条取出的，我们在回到 Looper.looper() 方法那里，这里通过 MessageQueue.next() 方法获取一条消息

2.3.4 取消息 MessageQueue.next()

这个函数为整个消息机制的核心，核心目的就是从消息队列中取出一条信息来执行，若消息口袋”空空如也“时，也即消息队列为空或没有消息则会阻塞，等待被唤醒，或者做些空闲的清理工作，我们逐一解释下这个函数流程：

/frameworks/base/core/java/android/os/MessageQueue.java

    Message next() {
        ...
        final long ptr = mPtr; //native底层的指针，用来调用native层消息
        ...

        //刚开始迭代时初始化参数
        int pendingIdleHandlerCount = -1; // -1 only during first iteration
        int nextPollTimeoutMillis = 0; //首次默认不等待
        for (;;) {
            ...

            nativePollOnce(ptr, nextPollTimeoutMillis);//等消息，时间为nextPollTimeoutMillis 的值，函数进入时该值为0，不会等待

            synchronized (this) {
                // Try to retrieve the next message.  Return if found.
                final long now = SystemClock.uptimeMillis();
                Message prevMsg = null;
                Message msg = mMessages;
                if (msg != null && msg.target == null) {
                //【分支1】若该要取出的消息为同步屏障消息时，则取出第一条标记为异步的消息
                    do {
                        prevMsg = msg;
                        msg = msg.next;
                    } while (msg != null && !msg.isAsynchronous());
                }
                if (msg != null) {// 【分支2】msg为可取的消息
                    if (now < msg.when) {//假设该消息为延迟消息，则计算还要等待的最大timeout时间
                        // Next message is not ready.  Set a timeout to wake up when it is ready.
                        nextPollTimeoutMillis = (int) Math.min(msg.when - now, Integer.MAX_VALUE);
                    } else {//立即要执行的消息
                        // Got a message.
                        mBlocked = false; //因为此时已经有成功取出一条消息了，此时非blocked 状态，无须唤醒
                        if (prevMsg != null) { //从链表中删除掉该消息
                            prevMsg.next = msg.next;
                        } else {
                            mMessages = msg.next;
                        }
                        msg.next = null;
                        if (DEBUG) Log.v(TAG, "Returning message: " + msg);
                        msg.markInUse();
                        return msg; // 取到了消息，函数立即返回
                    }
                } else {// 如果没取到需要的消息，设置无限等待标志（-1）
                    // No more messages.
                    nextPollTimeoutMillis = -1;
                }

                // Process the quit message now that all pending messages have been handled.
                if (mQuitting) {
                    dispose();
                    return null;
                }

                // 逻辑能走到这里，说明没取到符合的消息，只能等，那等之前能做些清理工作呗

                if (pendingIdleHandlerCount < 0
                        && (mMessages == null || now < mMessages.when)) {
                         //若消息队列为空或者首条消息未到执行时间，获取 idlerHandler的大小
                    pendingIdleHandlerCount = mIdleHandlers.size();
                }
                //若此时未有pengdingIdleHanlder的任务，说明没有空闲执行的任务，那就直接等下一条消息到来
                if (pendingIdleHandlerCount <= 0) {
                    // No idle handlers to run.  Loop and wait some more.
                    mBlocked = true; //阻塞设置为 true
                    continue; // 直接下一轮，实际是直接应用 nextPollTimeoutMillis 来做等待
                }

                //下面是有pending的空闲任务，则逐一回调执行，
                if (mPendingIdleHandlers == null) {
                    mPendingIdleHandlers = new IdleHandler[Math.max(pendingIdleHandlerCount, 4)];
                }
                mPendingIdleHandlers = mIdleHandlers.toArray(mPendingIdleHandlers);
            }

            // Run the idle handlers.
            // We only ever reach this code block during the first iteration.
            for (int i = 0; i < pendingIdleHandlerCount; i++) {
                final IdleHandler idler = mPendingIdleHandlers[i];
                mPendingIdleHandlers[i] = null; // release the reference to the handler

                boolean keep = false;
                try {
                    keep = idler.queueIdle();
                } catch (Throwable t) {
                    Log.wtf(TAG, "IdleHandler threw exception", t);
                }

                if (!keep) {
                    synchronized (this) {
                        mIdleHandlers.remove(idler);
                    }
                }
            }

            // pending 任务做完了，立即设置 空闲任务为0，且等待时间为0，因为可能现在消息队列可能有消息了，直接查看
            // Reset the idle handler count to 0 so we do not run them again.
            pendingIdleHandlerCount = 0;

            // While calling an idle handler, a new message could have been delivered
            // so go back and look again for a pending message without waiting.
            nextPollTimeoutMillis = 0;
        }
    }

我们总结下关键点：

nativePollOnce函数为核心函数，没有消息则会阻塞等待，通过 nextPollTimeoutMillis 变量控制最大等待时间，核心逻辑是通过这个变量的值确定等待时间，发送延迟消息或者一直等待消息（-1），首次迭代进入的时候，不会等待
先确认当前消息是否为同步屏障消息,若是，则会取出第一条异步消息，【分支1】逻辑
然后在确认当前消息执行时间是否到了，没到则设置timeout的，赋值给 nextPollTimeoutMillis做下一次"卡位" 等待操作，若是，则正常取出消息，将该消息从链表中删除掉,然后返回
- 消息列表基于单链表实现，所以取出并移除头部消息，会用到两个变量 preMsg, mMessages
若未取到消息时或者需要执行的消息时间还未到，此时主线程完全是空闲状态，若app有注册 idlehandler接口，则会利用这个空闲时间做回调，开放给app做清理，一个实际例子可参考

创建方式: 添加入 IdleHandler 方式

Looper.myQueue.addIdleHandler(new MessageQueue.IdleHanlder() {
   @Override
   public boolean queueIdle() {
       //do something
       return false; //false表示执行一次后移除，ture下次msg为空继续回调
   }
})

接下来我们在看下 Looper.looper()中取出了一条消息后，是如何派发的

2.3.5 发消息 Handler.dispatchMessage()

在 Looper.loop() 方法利用 msg.target.dispatchMessage(msg) 来派发处理消息，处理优先级为 handler.post方法 -> handler构造callback -> 复写handleMessage方法

public void dispatchMessage(Message msg) {
    if (msg.callback != null) { //使用 message.callback.run()，callback 本身为 runnable 类型，其实就是通过 Handler.post(runnable) 方法发送的消息
        handleCallback(msg);
     } else {
          if (mCallback != null) {//使用 Handler(callback)构造
             if (mCallback.handleMessage(msg)) {
                    return;
                }
          }
       handleMessage(msg); // 回调Handler:handleMessage处理
    }
}

按照上面的优先级， Handler:post(runnbale)方式, 将 runnbale封装为msg，然后入队列，执行的时候首先处理。

public final boolean post(Runnable r){
   return  sendMessageDelayed(getPostMessage(r), 0);
}
private static Message getPostMessage(Runnable r) {
   Message m = Message.obtain();
   m.callback = r; //将 runable 赋值给msg属性
   return m;
}

下面我们在看下消息阻塞与唤醒的流程，我们先看下 nativePollOnce的实现原理

2.3.6 消息阻塞 MessageQueue.nativePollOnce

JNI 层的方法，最后调用的是 native looper 的 pollOnce(timeout)方法，参数就是需要等待的最大 timeout 时间

frameworks/base/core/jni/android_os_MessageQueue.cpp

static void android_os_MessageQueue_nativePollOnce(JNIEnv* env, jobject obj,
        jlong ptr, jint timeoutMillis) {
    NativeMessageQueue* nativeMessageQueue = reinterpret_cast<NativeMessageQueue*>(ptr);
    nativeMessageQueue->pollOnce(env, obj, timeoutMillis);
}

void NativeMessageQueue::pollOnce(JNIEnv* env, jobject pollObj, int timeoutMillis) {
    mPollEnv = env;
    mPollObj = pollObj;
    mLooper->pollOnce(timeoutMillis);//调用 native 的 pollOnce 方法
    mPollObj = NULL;
    mPollEnv = NULL;
    ...
}

/system/core/libutils/Looper.cpp

int Looper::pollOnce(int timeoutMillis, int* outFd, int* outEvents, void** outData) {
    int result = 0;
    for (;;) {
        while (mResponseIndex < mResponses.size()) {
            const Response& response = mResponses.itemAt(mResponseIndex++);
            int ident = response.request.ident;
            if (ident >= 0) {
                int fd = response.request.fd;
                int events = response.events;
                void* data = response.request.data;
#if DEBUG_POLL_AND_WAKE
                ALOGD("%p ~ pollOnce - returning signalled identifier %d: "
                        "fd=%d, events=0x%x, data=%p",
                        this, ident, fd, events, data);
#endif
                if (outFd != nullptr) *outFd = fd;
                if (outEvents != nullptr) *outEvents = events;
                if (outData != nullptr) *outData = data;
                return ident;
            }
        }

        if (result != 0) {
#if DEBUG_POLL_AND_WAKE
            ALOGD("%p ~ pollOnce - returning result %d", this, result);
#endif
            if (outFd != nullptr) *outFd = 0;
            if (outEvents != nullptr) *outEvents = 0;
            if (outData != nullptr) *outData = nullptr;
            return result;
        }

        result = pollInner(timeoutMillis);//调用的是 looper.pollInner方法
    }
}

Looper.poInner 方法实质就是调用epoll wait方法来监听事件，当之前监听的事件到来的时候，就读取里面的内容，然后返回，Java 层就可以往下去获取消息执行了

int Looper::pollInner(int timeoutMillis) {
    ...
    // Poll.
    int result = POLL_WAKE;
    ...
    struct epoll_event eventItems[EPOLL_MAX_EVENTS];
    int eventCount = epoll_wait(mEpollFd.get(), eventItems, EPOLL_MAX_EVENTS, timeoutMillis);//使用 epool_wait方式监听加入监听的事件，没有就阻塞,返回值是监听的事件到来的个数

    ...//错误处理到 done处

    // Handle all events.
    ...

    for (int i = 0; i < eventCount; i++) {//遍历监听到的事件数组
        int fd = eventItems[i].data.fd; // 获取 fd
        uint32_t epollEvents = eventItems[i].events;
        if (fd == mWakeEventFd.get()) { //如果 监听的事件是 当时设定的 wake fd事件
            if (epollEvents & EPOLLIN) {//监听的是读操作
                awoken(); //awoken的实质是去 去读监听事件的内容
            } else {
               ...
            }
        } else {
            ...
    }
Done: ; //处理 done的逻辑

    // 先处理 native 层的 消息
    ...
    // 在处理 respone
   ...
}

void Looper::awoken() {
    ...
    uint64_t counter;
    TEMP_FAILURE_RETRY(read(mWakeEventFd.get(), &counter, sizeof(uint64_t)));//awoke的实质是去读取管道中的内容
}

所以从上面流程可以看到，MessageQueue.next() 中未有消息时block时，其实是通过 MessageQueue.nativePollOnce() 方法一路调到 native层,通过 epoll wait 方法进行等待的，在timeout 时间内，监听指定管道内容，若此时写入管道内容时，那么就会立即读出，唤醒返回

2.3.7 消息唤醒 MessageQueue.nativeWake()

/frameworks/base/core/java/android/os/MessageQueue.java

private native static void nativeWake(long ptr);

这里对应的 JNI 方法如下：

/frameworks/base/core/jni/android_os_MessageQueue.cpp

static void android_os_MessageQueue_nativeWake(JNIEnv* env, jclass clazz, jlong ptr) {
    NativeMessageQueue* nativeMessageQueue = reinterpret_cast<NativeMessageQueue*>(ptr);
    nativeMessageQueue->wake(); //调用 nativeMsgQueue的 wake 方法
}

void NativeMessageQueue::wake() {
    mLooper->wake(); // 调用 native 的 looper 方法
}

其实就是往对应的管道中，写入一个 1 ，另一端监听的就可以读取出来，从而可以返回不卡主了

/system/core/libutils/Looper.cpp

void Looper::wake() {
    ...
    uint64_t inc = 1;
    // wake方法其实就是向wakefd 里面写了一个 1 进去，另一端epoll机制会监听这有内容可以读取
    ssize_t nWrite = TEMP_FAILURE_RETRY(write(mWakeEventFd.get(), &inc, sizeof(uint64_t)));
    ...
}

好了我们总结下，如何阻塞和如何唤醒消息队列的：

阻塞端：当 MessageQueue.next() 中因没有消息可取的消息时，会通过 MessageQueue.nativePollOnce(timeout)做阻塞，参数为 timeout 时间，内部为通过 epoll 机制 wait 等待管道另一端写入数据
唤醒端：当 MessageQueue.enqueueMessage() 在入队列时，如果当前是消息队列为阻塞状态(needWake为True) 时，会通过 MessageQueue.nativeWake() 方法唤醒，实质也是往对应的管道写入一个1，然后另外一监听端可以读出

所以底层就是通过 epoll 机制来做到监听和通知的

2.4 消息屏障 barrier

最后我们再来仔细说下同步消息屏障 ，从之前的源码可以看出，同步屏障消息也就是一个消息而已，只是这个消息的标志为 msg.target=null，也就是说不需要处理，只是用来做 flag 使用。它的使用场景就是专门开辟的优先通道,当取出的消息为同步屏障消息时，就会过滤掉普通消息，

2.4.1 如何发送异步消息

(1) 创建消息msg后，使用 Message.setAsynchronous(true) 对该消息设置异步

   public void setAsynchronous(boolean async) {
       if (async) {
           flags |= FLAG_ASYNCHRONOUS;
       } else {
           flags &= ~FLAG_ASYNCHRONOUS;
       }
   }

（2）构造异步 Handler 发送消息 : Handler 有个成员 mAsynchronous ，通过构造会设置这个值，后续通过该hanlder发送的都将是异步消息

/frameworks/base/core/java/android/os/Handler.java

public Handler(boolean async) {
    this(null, async); // 设置 mAsynchronous 成员
}

//当通过Hanlder 发送消息时，会检查是否为异步消息,从而将该消息标记为异步消息
private boolean enqueueMessage(@NonNull MessageQueue queue, @NonNull Message msg,
        long uptimeMillis) {
    msg.target = this; //正常消息发送，都要赋值 target
    msg.workSourceUid = ThreadLocalWorkSource.getUid();

    if (mAsynchronous) {
        msg.setAsynchronous(true); //设置 msg.flags |= FLAG_ASYNCHRONOUS; // 非0
    }
    return queue.enqueueMessage(msg, uptimeMillis); //正常插入到到消息队列中
}

2.4.2 异步消息何时启效果

只有当被设置了同步屏障时，异步消息才能走绿色通道，如何设置屏障Barrier ？我们看下系统端是如何使用的，在 ViewRootImpl.java 中当需要更新画面时，会调用到 scheduleTraversals() 这个函数会做设置。代码如下：

/frameworks/base/core/java/android/view/ViewRootImpl.java

void scheduleTraversals() {
	if (!mTraversalScheduled) {
		mTraversalScheduled = true;
                //通过MessageQueue.postSyncBarrier()发送 同步屏障消息
		mTraversalBarrier = mHandler.getLooper().getQueue().postSyncBarrier();
		mChoreographer.postCallback(
				Choreographer.CALLBACK_TRAVERSAL, mTraversalRunnable, null);
		notifyRendererOfFramePending();
		pokeDrawLockIfNeeded();
	}
}

发送同步屏障消息，本质就是往消息队列中发送一条消息，只是这个消息的特殊 flag, target=null 而已，意味着仅仅是一个标志，在 Message.next() 方法中有检查该标志，从而使得异步消息先被取出到

/frameworks/base/core/java/android/os/MessageQueue.java

public int postSyncBarrier() {
   return postSyncBarrier(SystemClock.uptimeMillis());
}

// 此函数为 private
private int postSyncBarrier(long when) {
   // Enqueue a new sync barrier token.
   // We don't need to wake the queue because the purpose of a barrier is to stall it.
   synchronized (this) {
       final int token = mNextBarrierToken++;
       final Message msg = Message.obtain();
       msg.markInUse();
       msg.when = when;
       msg.arg1 = token; // token传递

       //按照时间正常插入一条 msg，并无特别，但是这个消息是没有 target字段的赋值的,也就是无需被handler处理，仅用来特殊表示
       Message prev = null;
       Message p = mMessages;
       if (when != 0) {
           while (p != null && p.when <= when) {
               prev = p;
               p = p.next;
           }
       }
       if (prev != null) { // invariant: p == prev.next
           msg.next = p;
           prev.next = msg;
       } else {
           msg.next = p;
           mMessages = msg;
       }
       return token;
   }
}

// 被设置了同步屏障后的消息，当被取出时，会自动过滤掉普通消息，直接获取到首条异步消息

Message next() {
   ...
   for (;;) {
       ...
       nativePollOnce(ptr, nextPollTimeoutMillis);
       synchronized (this) {
           // Try to retrieve the next message.  Return if found.
           final long now = SystemClock.uptimeMillis();
           Message prevMsg = null;
           Message msg = mMessages;
           //当此条msg为同步屏障消息时 (msg.target=null)，会过滤到所有普通消息，指向最近的一条异步消息
           if (msg != null && msg.target == null) {
               // Stalled by a barrier.  Find the next asynchronous message in the queue.
               do {
                   prevMsg = msg;
                   msg = msg.next;
               } while (msg != null && !msg.isAsynchronous()); // 找到首个异步消息
           }
           if (msg != null) {
               if (now < msg.when) {
                   // Next message is not ready.  Set a timeout to wake up when it is ready.
                   nextPollTimeoutMillis = (int) Math.min(msg.when - now, Integer.MAX_VALUE);
               } else {
                   // Got a message.
                   mBlocked = false;
                   if (prevMsg != null) {
                       prevMsg.next = msg.next;
                   } else {
                       mMessages = msg.next;
                   }
                   msg.next = null;
                   if (DEBUG) Log.v(TAG, "Returning message: " + msg);
                   msg.markInUse();
                   return msg;
               }
           } else {
               // No more messages.
               nextPollTimeoutMillis = -1;
           }
....
   }
}

3 总结

通过设计和源码分析过程，我们应该清楚了消息的机制的原理了，消息循环机制基于 Java层和Native层配合工作，Java层和Native层通过消息队列MessageQueue 连接，而消息的等待，唤醒则是通过 native层的 looper 执行的，handler 游走子线程和主线程之间，不断向绑定线程中的消息队列发送消息和处理消息。

消息队列Looper 对象在 Java 层和 Native 都对应有创建
Java 层消息队列无消息时阻塞，有消息来时，则会被唤醒起来取消息派发执行，底层原理就是通过 native 的 Looper 操作，利用 epoll 机制（一个线程去写值1，触发写入操作，另个线程则一直在监听该事件有值可读取了，唤醒后取出消息执行
消息的”优先级"设置，配合同步消息屏障和异步消息使用

Java层的消息机制，围绕3个类展开：

Handler: 线程间消息的发送者和处理者，创建时会绑定到某个Looper对象
Looper：每个线程拥有一个该对象，内部有一个消息队列，不断的循环消费消息
MessageQueue: 一个基于链表实现的消息队列，排序为插入队列的时间

各个类的在总体核心方法如下：

Android 消息机制设计与实现

1 前提概述

1.1 需求

1.2 相关数据结构

1.3 消息模型

1.4 消息的分类

1.5 linux epoll 机制简介

2. 核心流程分析

2.1 消息队列创建与初始化

2.1.1 Looper.prepare()

2.1.2 MessageQueue 初始化

2.2 消息循环

2.2.1 Looper.Loop()

2.3 消息收发处理流程

2.3.1 消息处理者 Hanlder 构造

2.3.2 Handler.SendMessage()

2.3.3 消MessageQueue.enqueueMessage()

2.3.4 取消息 MessageQueue.next()

2.3.5 发消息 Handler.dispatchMessage()

2.3.6 消息阻塞 MessageQueue.nativePollOnce

2.3.7 消息唤醒 MessageQueue.nativeWake()

2.4 消息屏障 barrier

2.4.1 如何发送异步消息

2.4.2 异步消息何时启效果

3 总结

4 参考文档
