前言

上篇 objc_msgSend快速查找分析了 快速查找 流程，如果快速查不到，则需要进入__objc_msgSend_uncached 慢速查找流程。

下面分析慢速查找的具体过程。

__objc_msgSend_uncached 汇编分析

STATIC_ENTRY __objc_msgSend_uncached
UNWIND __objc_msgSend_uncached, FrameWithNoSaves

// 调用 MethodTableLookup (涉及到慢速查找逻辑)
MethodTableLookup
// 返回 imp
TailCallFunctionPointer x17
END_ENTRY __objc_msgSend_uncached

• MethodTableLookup 调用慢速查找流程。

• TailCallFunctionPointer 是区分机型，并跳出。

MethodTableLookup 汇编分析

.macro MethodTableLookup
    // 保护现场
    SAVE_REGS MSGSEND

    // x0 = receiver
    // x1 = sel
    // x2 = cls
    mov	x2, x16
    // x3 = 3
    mov	x3, #3
    // 调用c++层的lookUpImpOrForward
    // lookUpImpOrForward(obj, sel, cls, LOOKUP_INITIALIZE | LOOKUP_RESOLVER)
    // lookUpImpOrForward(x0, x1, x2, x3)
    bl	_lookUpImpOrForward

    // IMP in x0, 返回x17
    mov	x17, x0

    // 恢复现场
    RESTORE_REGS MSGSEND
.endmacro

• SAVE_REGS：保护现场；RESTORE_REGS：恢复现场。常用于调用C++函数场景。

• MethodTableLookup 记录 receiver、sel、cls，并调用 _lookUpImpOrForward(这并不是汇编方法)。

• 汇编 中调用 C/C++ 方法时，需要将汇编调用的方法去掉一个 下划线，即是 C/C++ 方法。

lookUpImpOrForward (慢速查找)

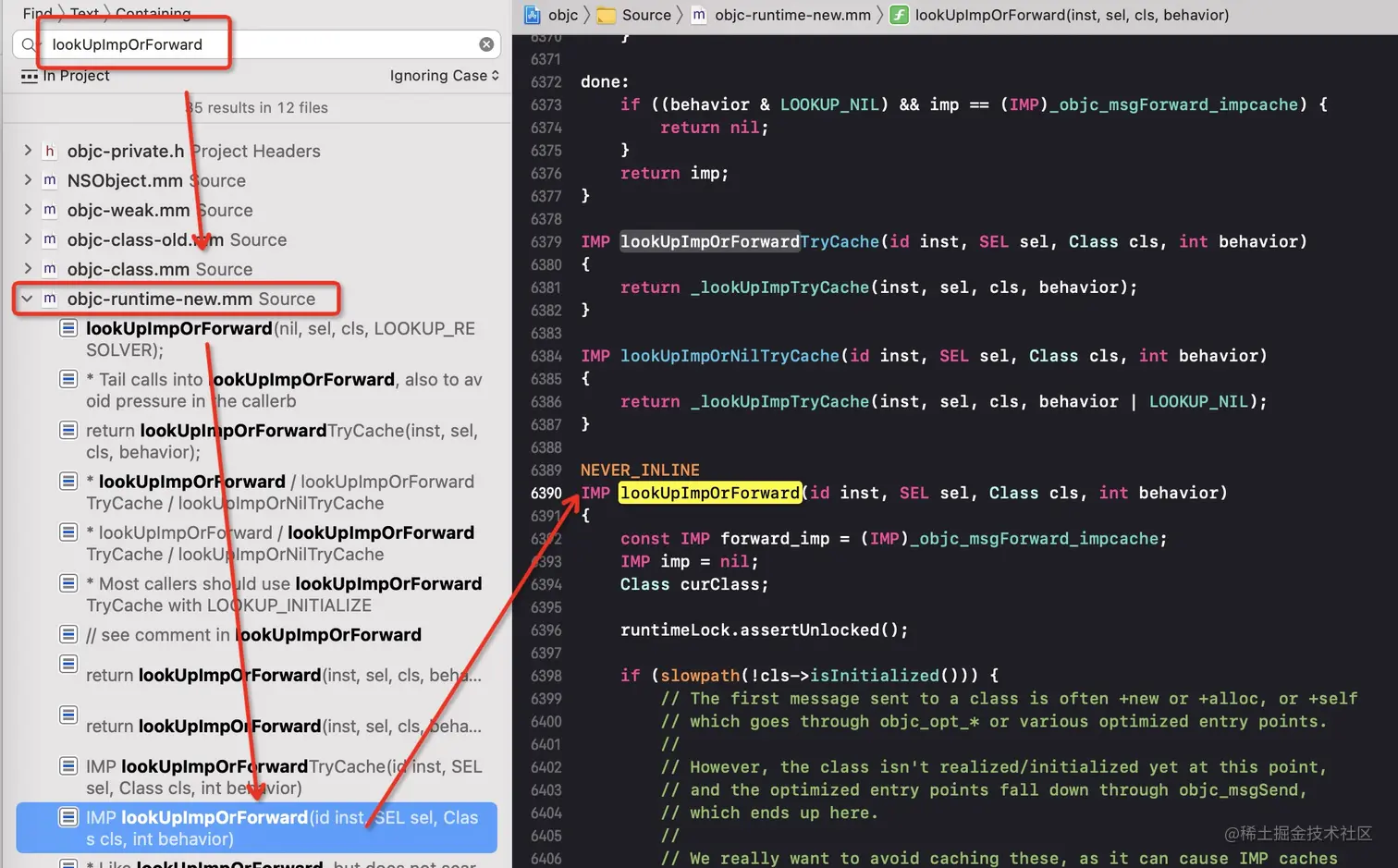

根据汇编查找 C++ 函数特点，将 _lookUpImpOrForward 去掉一个下划线 lookUpImpOrForward 进行全局搜索。

lookUpImpOrForward 流程的目标是找到 SEL 对应的 IMP:

IMP lookUpImpOrForward(id inst, SEL sel, Class cls, int behavior)
{
    // behavior = 3 (LOOKUP_INITIALIZE | LOOKUP_RESOLVER)
    // 定义的消息转发imp
    const IMP forward_imp = (IMP)_objc_msgForward_impcache;
    IMP imp = nil;
    Class curClass;

    runtimeLock.assertUnlocked();

    // 判断类是否初始化，其内部是查找类的元类的 bits.data().flags 的逻辑位移值。
    if (slowpath(!cls->isInitialized())) {
        // 如果没有初始化，behavior 需要增加 LOOKUP_NOCACHE 配置。
        // 发送给类的第一条消息通常是+new或+alloc或+self，新开辟的。
        // 如果不设置 LOOKUP_NOCACHE，会导致IMP缓存，永远只留下一个条目。
        behavior |= LOOKUP_NOCACHE;
    }

    // 保持runtimeLock，以防止与多线程访问冲突。
    runtimeLock.lock();

    // 判断是否是已经加载的类, 是否被dyld加载的类
    checkIsKnownClass(cls);
    // 初始化类和元类
    // 目的是为了关联类，确定父类链，方法后续的循环
    cls = realizeAndInitializeIfNeeded_locked(inst, cls, behavior & LOOKUP_INITIALIZE);

    // runtimeLock may have been dropped but is now locked again
    runtimeLock.assertLocked();

    // 当前类赋值
    curClass = cls;

    // 获得锁之后，再次循环查找类的缓存，unreasonableClassCount: 表示类的迭代的上限
    // 死循环，一直查找，知道遇到return或者break
    for (unsigned attempts = unreasonableClassCount();;) {
        // 查找共享缓存，目的是其中某一次的缓存查找时，此时已经写入了该方法。
        if (curClass->cache.isConstantOptimizedCache(/* strict */true)) {
// __arm64__ && IOS && !SIMULATOR && !MACCATALYST
#if CONFIG_USE_PREOPT_CACHES
            // 调用 _cache_getImp 汇编方法，从共享缓存中根据sel查询imp
            imp = cache_getImp(curClass, sel);
            // 如果能查到imp，跳转到done_unlock流程
            if (imp) goto done_unlock;
            // 获取前置类
            curClass = curClass->cache.preoptFallbackClass();
#endif
        } else {
            // 从类中查找methodlist
            Method meth = getMethodNoSuper_nolock(curClass, sel);
            if (meth) {
                // 如果能找到方法，获取imp，并跳转done函数
                imp = meth->imp(false);
                goto done;
            }
            // 循环期间，查找当前类的getSuperclass()，如果父类为nil，说明当前是NSObject
            if (slowpath((curClass = curClass->getSuperclass()) == nil)) {
                // 如果都找不到，则使用 forward_imp
                imp = forward_imp;
                break;
            }
        }

        // 如果父类中存在循环, 则停止
        if (slowpath(--attempts == 0)) {
            _objc_fatal("Memory corruption in class list.");
        }
        // 获取父类缓存 (_cache_getImp 汇编方法)
        imp = cache_getImp(curClass, sel);
        if (slowpath(imp == forward_imp)) {
            // 如果在父类中找到了forward_imp，则停止查找，但是不缓存，首先调用此类的方法解析器。
            break;
        }
        if (fastpath(imp)) {
            // 在父类中找到imp。在这个类中缓存。
            goto done;
        }
    }

    // 如果找不到imp，执行一次方法解析
    // 执行一次的原因：
    // 第一次：behavior = 3，LOOKUP_RESOLVER = 2， 3 & 2 = 2，进入if， behavior = behavior ^ LOOKUP_RESOLVER = 3 ^ 2 = 1
    // 第二次：behavior = 3，LOOKUP_RESOLVER = 2， 1 & 2 = 0，不再进入if
    if (slowpath(behavior & LOOKUP_RESOLVER)) {
        behavior ^= LOOKUP_RESOLVER;
        // 动态方法决议
        return resolveMethod_locked(inst, sel, cls, behavior);
    }

 done:
    // behavior = 3, LOOKUP_NOCACHE = 8, 3 & 8 = 0
    if (fastpath((behavior & LOOKUP_NOCACHE) == 0)) {
#if CONFIG_USE_PREOPT_CACHES
        // 从共享缓存中查找当前类
        while (cls->cache.isConstantOptimizedCache(/* strict */true)) {
            cls = cls->cache.preoptFallbackClass();
        }
#endif
        // 将查询到的sel和imp插入到缓存
        log_and_fill_cache(cls, imp, sel, inst, curClass);
    }
 done_unlock:
    // 解锁
    runtimeLock.unlock();
    // 如果 (behavior & LOOKUP_NIL)成立 且 imp == forward_imp 没有查询到直接返回 nil
    if (slowpath((behavior & LOOKUP_NIL) && imp == forward_imp)) {
        return nil;
    }
    return imp;
}

• 通过汇编函数 _objc_msgForward_impcache 获取 forward_imp

• 判断类是否初始化 isInitialized()，目的：是否要对 behavior 进行增加 LOOKUP_NOCACHE 配置。原因发送给类的第一条消息通常是 +new 或 +alloc 或 +self ，是新开辟内存的，如果不设置 LOOKUP_NOCACHE，会导致 IMP 缓存，永远只留下一个条目。

• 判断是否是否被dyld加载的类：checkIsKnownClass → isKnownClass → allocatedClasses，已经加载过的类会存储在 allocatedClasses 中。关于 allocatedClasses 后面会详细介绍。

• 初始化类和元类 realizeAndInitializeIfNeeded_locked，目的是为了关联类，确定父类链，方便后续的循环。

• 进入 for 查找 imp，死循环查找，只有break、return、goto 才能停止循环，否则一直查找。

  • 查找共享缓存：调用 _cache_getImp 先快速查，快速没有再慢速查，从共享缓存中根据 sel 查询 imp。如果能找到，跳转 done_unlock。

  • 查找当前类中的 methodList，如果能找到 imp ，跳转 done。

  • 当前类没找到，查找父类，父类调用 _cache_getImp 先快速查，快速没有再慢速查，如果找到 imp，判断是否和 forward_imp 相等，如果相等（没找到），执行一次动态方法决议 resolveMethod_locked，如果不相等（找到），跳转 done。

  • 父类没找到，查找父类的父类，直到找到NSObject，此时 imp = forward_imp（没找到），也会执行一次动态方法决议 resolveMethod_locked。

• done：

  • 从共享缓存中查找当前类

  • log_and_fill_cache：将查询到的 sel 和 imp 插入到缓存。

• done_unlock：判断 (behavior & LOOKUP_NIL) && imp == forward_imp) 是否成立，成立则直接返回 nil，否则返回 imp。

_objc_msgForward_impcache 汇编分析

STATIC_ENTRY __objc_msgForward_impcache

// 将__objc_forward_handler的基址 读入x17寄存器
adrp x17, __objc_forward_handler@PAGE
// 读取 Forward IMP (x17 = x17 + __objc_forward_handler的基址偏移量)
ldr	p17, [x17, __objc_forward_handler@PAGEOFF]
// 返回 Forward IMP
TailCallFunctionPointer x17

END_ENTRY __objc_msgForward_impcache

全局搜索 __objc_forward_handler 并没有，那么搜索C函数 _objc_forward_handler，如下：

根据慢速查找流程，当自身类和父类都没找到时，则 imp = forward_imp，也就是unrecognized selector sent to instance 报错原因。

isInitialized() 分析

bool isInitialized() {
    // 元类的 class_rw_t 的 flags 状态
    // RW_INITIALIZED = (1<<29)
    return getMeta()->data()->flags & RW_INITIALIZED;
}

判断类是否初始化，查看其元类中 class_rw_t 中的 flags 状态，以及 RW_INITIALIZED 的值。

realizeAndInitializeIfNeeded_locked

类的加载和初始化，后续详细研究。此处目的是准备好类的信息，主要是方法列表，便于后面查找。

resolveMethod_locked

动态方法决议，后续详细探究。

log_and_fill_cache() 分析

log_and_fill_cache(Class cls, IMP imp, SEL sel, id receiver, Class implementer) {
#if SUPPORT_MESSAGE_LOGGING
    if (slowpath(objcMsgLogEnabled && implementer)) {
        // 打印发送消息日志
        bool cacheIt = logMessageSend(implementer->isMetaClass(),
                                      cls->nameForLogging(),
                                      implementer->nameForLogging(),
                                      sel);
        if (!cacheIt) return;
    }
#endif
    // 插入缓存
    cls->cache.insert(sel, imp, receiver);
}

• 日志打印

• cache.insert 缓存插入

getMethodNoSuper_nolock

getMethodNoSuper_nolock(Class cls, SEL sel) {
    // 获取类的方法列表 methodlist
    auto const methods = cls->data()->methods();
    // 循环查找，元素对象是 method_list_t，有可能是二维数组。(动态加载方法和类导致的)
    for (auto mlists = methods.beginLists(), end = methods.endLists(); mlists != end; ++mlists) {
        // 查找 method_list_t 内联方法 ( method_list_t 有可能是二维数组 )
        method_t *m = search_method_list_inline(*mlists, sel);
        if (m) return m;
    }
    return nil;
}

• 获取类的方法列表methods()：存于类的 class_rw_t 结构体中。

• 循环查找，有可能是二维数组。(动态加载方法或者动态加载类导致)

• search_method_list_inline 方法是通过两种方式获取 imp，一种的顺序的，一种是非顺序的。

search_method_list_inline

static method_t *search_method_list_inline(const method_list_t *mlist, SEL sel) {
    // 判断方法列表是否已修正顺序
    int methodListIsFixedUp = mlist->isFixedUp();
    // 获取方法预期大小
    int methodListHasExpectedSize = mlist->isExpectedSize();
    if (fastpath(methodListIsFixedUp && methodListHasExpectedSize)) {
        // 如果方法列表已修正顺序(二分查找方法)
        return findMethodInSortedMethodList(sel, mlist);
    } else {
        // 否则线性查找未排序的方法列表
        if (auto *m = findMethodInUnsortedMethodList(sel, mlist))
            return m;
    }
    return nil;
}

• 判断方法列表是否已排序

• 线性查找： findMethodInUnsortedMethodList → findMethodInUnsortedMethodList → for 循环获取imp。

• 二分查找： findMethodInSortedMethodList → findMethodInSortedMethodList → 二分查找 。

二分查找方法 (重点)

ALWAYS_INLINE static method_t *
findMethodInSortedMethodList(SEL key, const method_list_t *list, const getNameFunc &getName) {
    // 二分查找方法
    auto first = list->begin(); // 第一个方法的位置 0
    auto base = first; // 起始位置 0
    decltype(first) probe; // 每一个遍历到的指针
    uintptr_t keyValue = (uintptr_t)key; // 传入的指针
    uint32_t count; // 假设是8
    for (count = list->count; count != 0; count >>= 1) {
        // prode = 基数 + 总数 >> 1
        probe = base + (count >> 1);
        // 获取prode的name值
        uintptr_t probeValue = (uintptr_t)getName(probe);
        // 如果是和传入的值相等
        if (keyValue == probeValue) {
            // 查找分类同名sel。如果匹配了就找分类中的。因为分类是在前面的，所以一直找到最开始的位置。
            // (方法的存储是先存储类方法，再存储分类，按照先进后出的原则。)
            while (probe > first && keyValue == (uintptr_t)getName((probe - 1))) {
                // 如果是两个分类，就看谁先进行加载
                probe--;
            }
            // 返回指针地址
            return &*probe;
        }
        // 如果目标值 > 遍历的值
        if (keyValue > probeValue) {
            // 基数 = 当前prode + 1
            base = probe + 1;
            // 总数--
            count--;
        }
    }
    return nil;
}

• first：方法列表的起始位置，用于比较。

• base：一个基值，为了少做比较，当要继续往后查找的时候 base 为当前查找元素的下一个元素。

• probe：每次循环的临时变量，用户获取 sel 与 key 做比较。

• count >>= 1：相当于 count / 2

代码模拟

int findSortedMethodList(int key, int listCount) {
    int first = 0; // 起始位置
    int base = 0; // 基准位置
    int probe = 0; // 每一个遍历到的数
    int times = 0;
    printf("目标key = %d\n", key);
    for (int count = listCount; count != 0; count >>= 1) {
        times++;
        // 遍历到的值
        probe = base + (count >> 1);
        printf("第%d次: count = %d, base = %d, probe = %d\n", times, count, base, probe);
        // 如果是和传入的值相等
        if (key == probe) {
            // 找到
            printf("找到了! probe = %d\n", probe);
            return probe;
        }
        // 如果目标值 > 遍历的值
        if (key > probe) {
            // 基数 = 当前prode + 1
            base = probe + 1;
            // 总数--
            count--;
        }
    }
    printf("没找到\n");
    return -1;
}

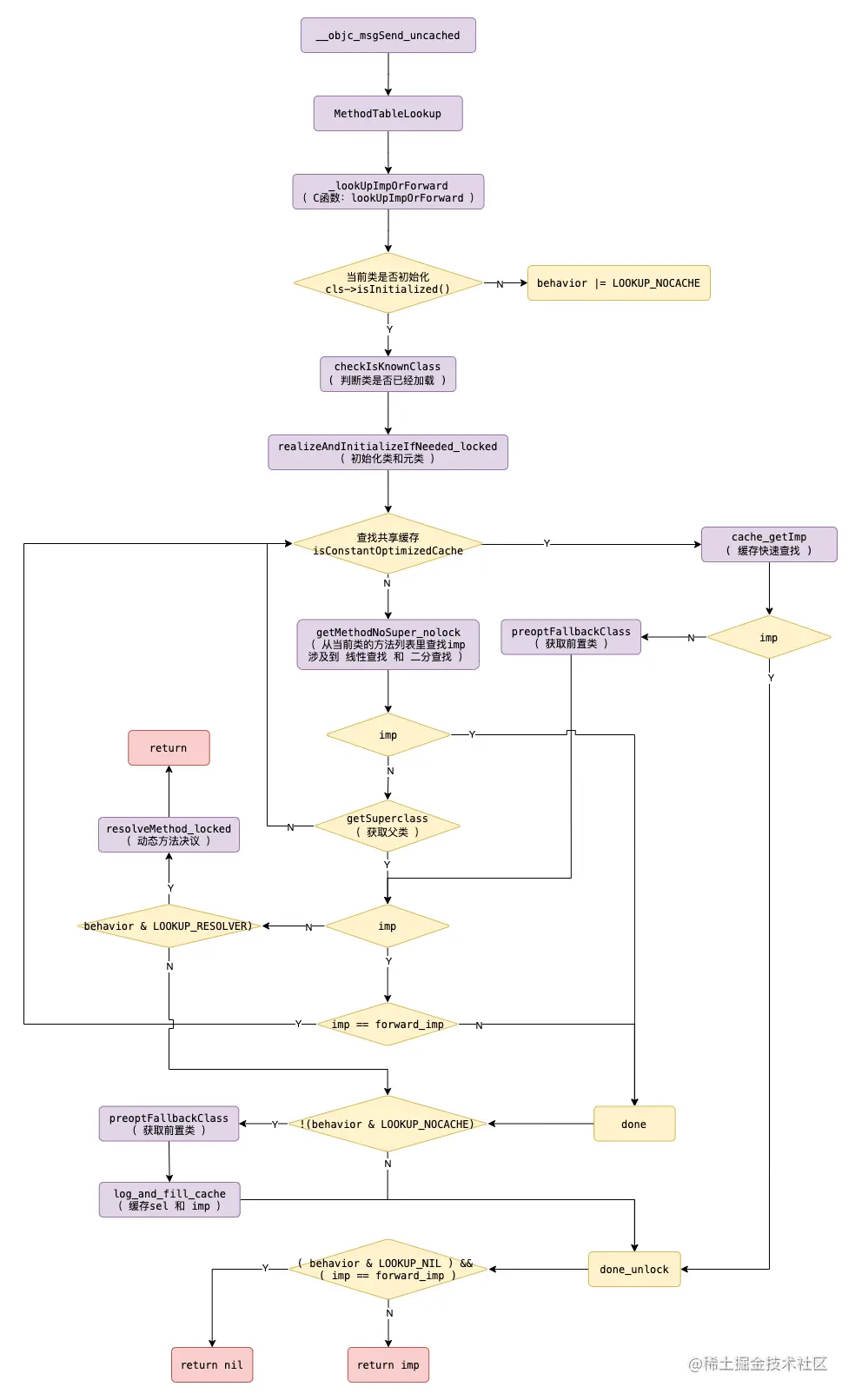

慢速查找流程图

案例

• 定义一个类 ZLObject 和 其子类 ZLSubObject

@interface ZLObject : NSObject

+ (void)classMethod;

- (void)instanceMethod1;

- (void)instanceMethod2;

@end

@implementation ZLObject

+ (void)classMethod {
    NSLog(@"%s",__func__);
}

- (void)instanceMethod1 {
    NSLog(@"%s",__func__);
}

@end

@interface ZLSubObject : ZLObject

- (void)subInstanceMethod;

@end

@implementation ZLSubObject

- (void)subInstanceMethod {
    NSLog(@"%s",__func__);
}

@end

• 添加调用方法

ZLSubObject *subObj = [[ZLSubObject alloc] init];
[subObj subInstanceMethod];
[subObj instanceMethod1];
[subObj instanceMethod2];

• 打印结果

-[ZLSubObject subInstanceMethod]
-[ZLObject instanceMethod1]
-[ZLSubObject instanceMethod2]: unrecognized selector sent to instance 0x1006440e0

subInstanceMethod 和 instanceMethod1 实现了方法，可以正常打印

instanceMethod2 没有实现方法，因此崩溃。

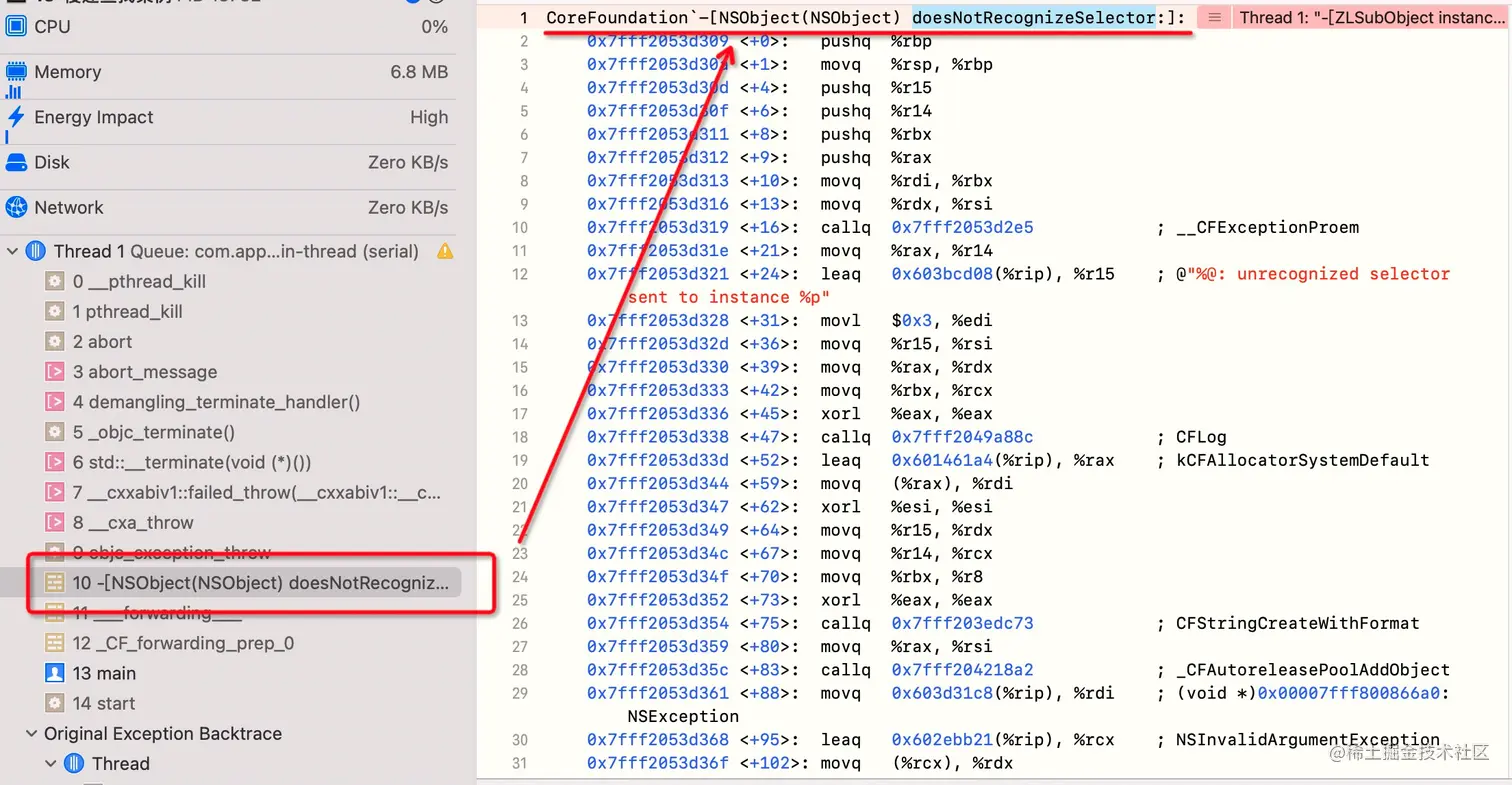

• 分析堆栈如下：

崩溃在 doesNotRecognizeSelector 方法，并且是个对象方法。

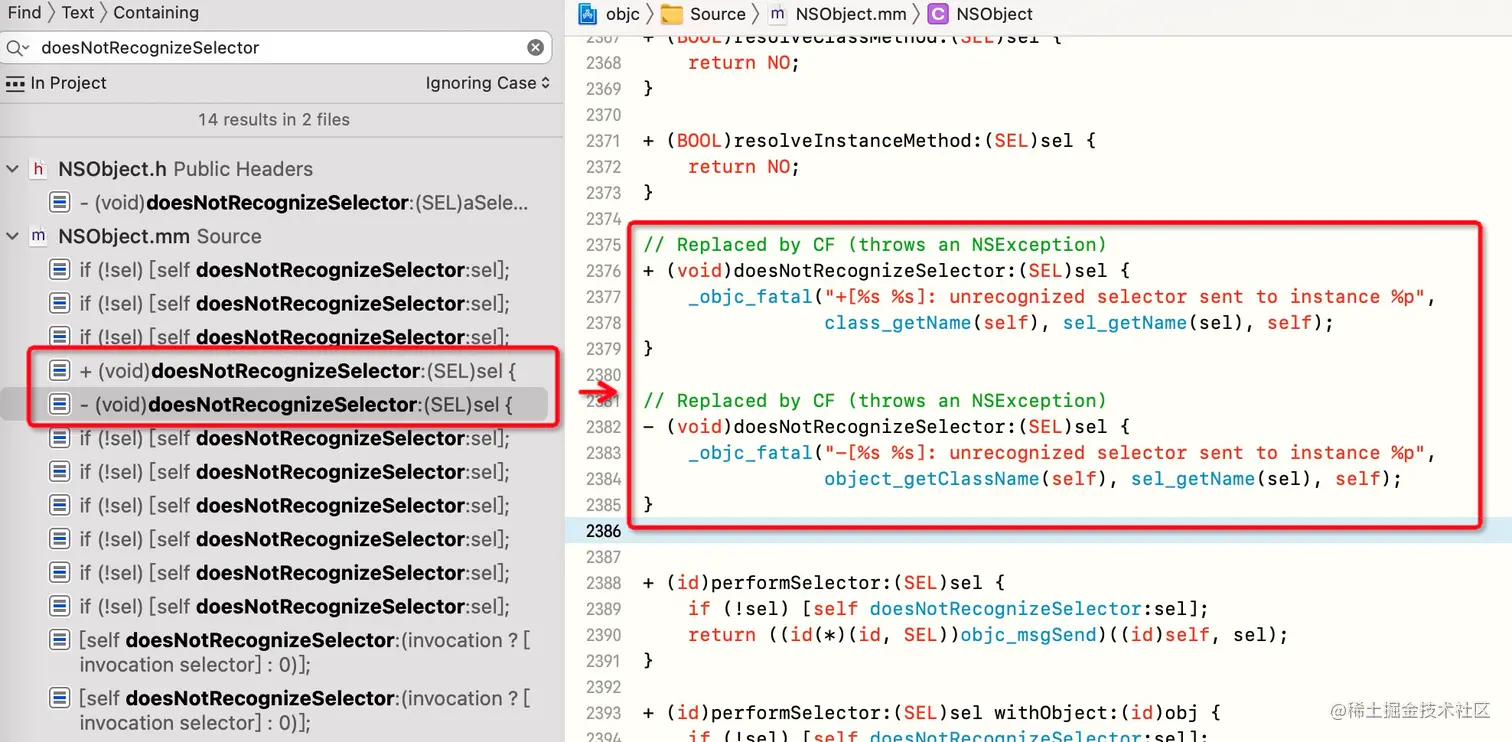

• 在源码中搜索 doesNotRecognizeSelector：

• 添加一个 NSObject 的分类

@interface NSObject (AddMethod)

- (void)categoryInstanceMethod;

@end

@implementation NSObject (AddMethod)

- (void)categoryInstanceMethod {
    NSLog(@"%s",__func__);
}

@end

• 添加调用方法

[ZLSubObject performSelector:@selector(categoryInstanceMethod)]

• 打印结果

-[NSObject(AddMethod) categoryInstanceMethod]

执行成功，并且还是对象方法。

原因：涉及到了类的 继承链 ，当前类执行类方法，其实就是元类执行对象方法，根据上面分析，如果当前类没找到 imp，会查找父类的方法，NSObject 元类的父类还是 NSObject 类，所以能找到对应的代理方法。

疑问点

1. objc_msgSend 为什么要用汇编？而不是用C/C++？

• 汇编更接近机器语言，执行速度更快。
• 安全性较高。
• 更加动态化。比如C语言调用方法时，参数必须传值，但是汇编有些参数无需传值，如果参数列表中最后一个。

2. 二分查找之前是需要排序的，排序是什么时候完成的？

从 method_t 结构体中，搜索 sort 相关的关键字。发现了如下方法：

struct SortBySELAddress :
public std::binary_function<const struct method_t::big&,
                            const struct method_t::big&, bool> {
    bool operator() (const struct method_t::big& lhs,
                     const struct method_t::big& rhs)
    { return lhs.name < rhs.name; }
};

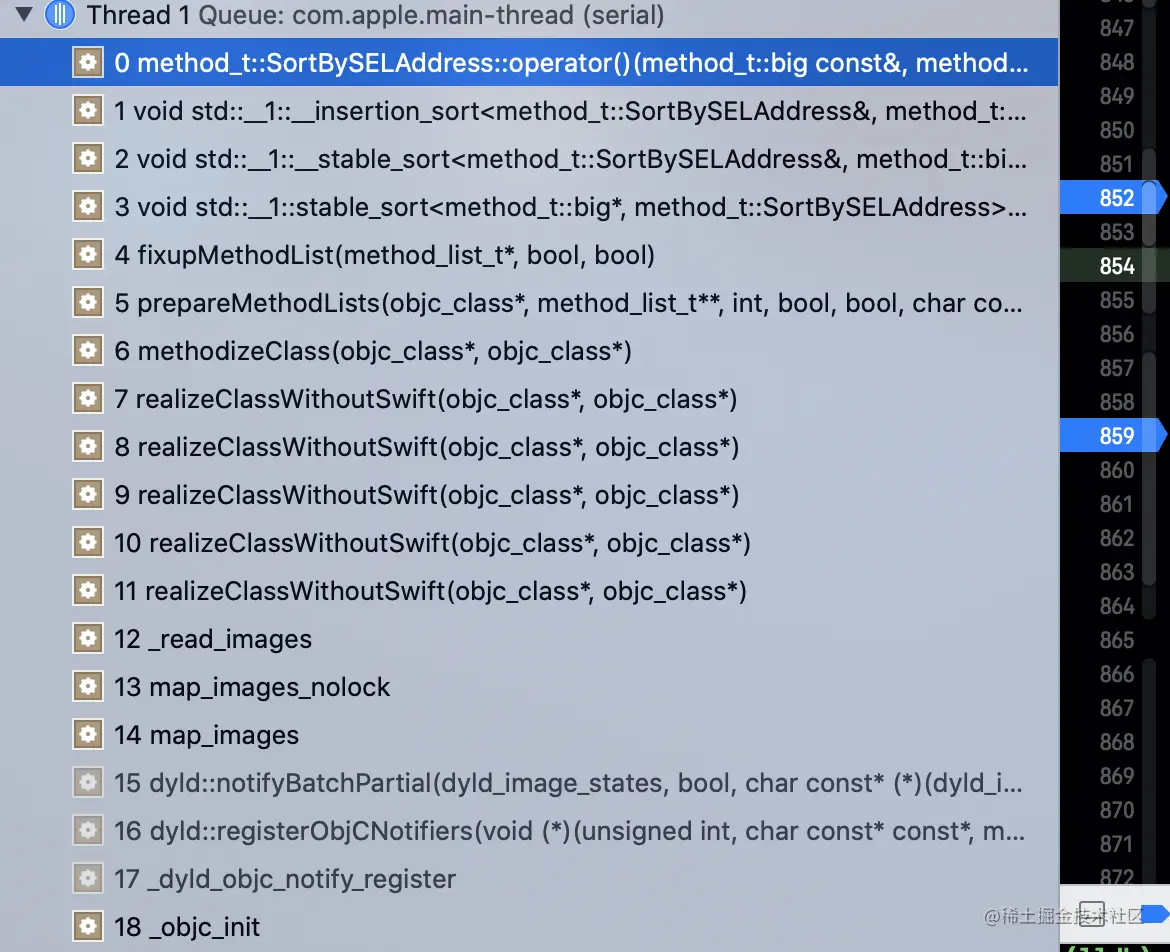

打断点后发现了如下调用栈：

结论：是在_read_images类加载映射的时候注册调用该方法进行的排序，是按照 sel地址 进行排序的。

补充

realizeAndInitializeIfNeeded_locked

在慢速查找流程执行之前，首先使用 realizeAndInitializeIfNeeded_locked 初始化类，便于获取 methods，其流程为：realizeAndInitializeIfNeeded_locked → initializeAndLeaveLocked → initializeNonMetaClass → callInitialize。

void callInitialize(Class cls)
{
    ((void(*)(Class, SEL))objc_msgSend)(cls, @selector(initialize));
    asm("");
}

结论：当执行 callInitialize 时，会将当前类的 initialize 方法，通过 objc_msgSend 进行系统调用。

拓展：系统调用的方法有 load方法，构造方法，initialize，会由系统自动调用。

父类方法查找流程

在上面慢速查找流程中，其中如果当前类没找到 imp，会查找父类的 cache_imp，如果没找到，会继续执行 for 循环，那么第二次进来的时候，会执行 父类的 getMethodNoSuper_nolock。如果 父类 也没有，那么继续查找 父类的父类， 以此类推，直到找到根类 NSObject 以及 NSObject 的父类 nil。
