数据介绍&分析目标

• 数据介绍 这里先简单描述一下数据集文件。这里有6个用户的用电数据。以1号用户为例，点进building1内会有meter1-meter20共20个Excel表格，其中meter1和meter2均为该家庭的用电总负荷，您可以选择其中之一作为该家庭的用电总负荷。

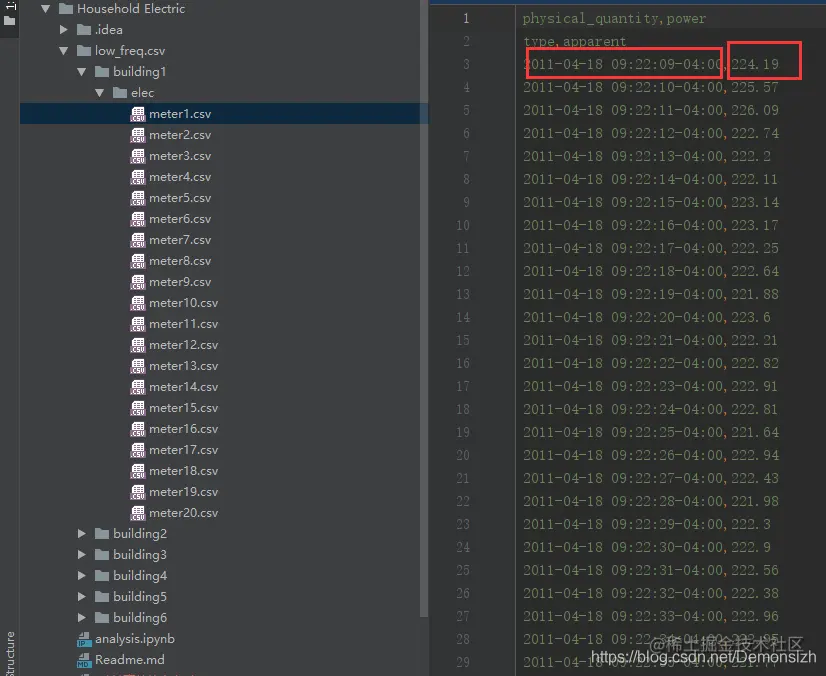

  meter3~meter20分别代表该家庭的18种家用电器（每个编号对应的家电名称会通过另一张表保存）。 每条记录的时间间隔都在3-4秒左右 整个数据集结构如下图。每个csv文件中都只有两列内容统计时间、当前时间检测到的功率 分析目标 有了这些数据我们现在需要分析不同电器中每一天不同时间段段的使用频率。

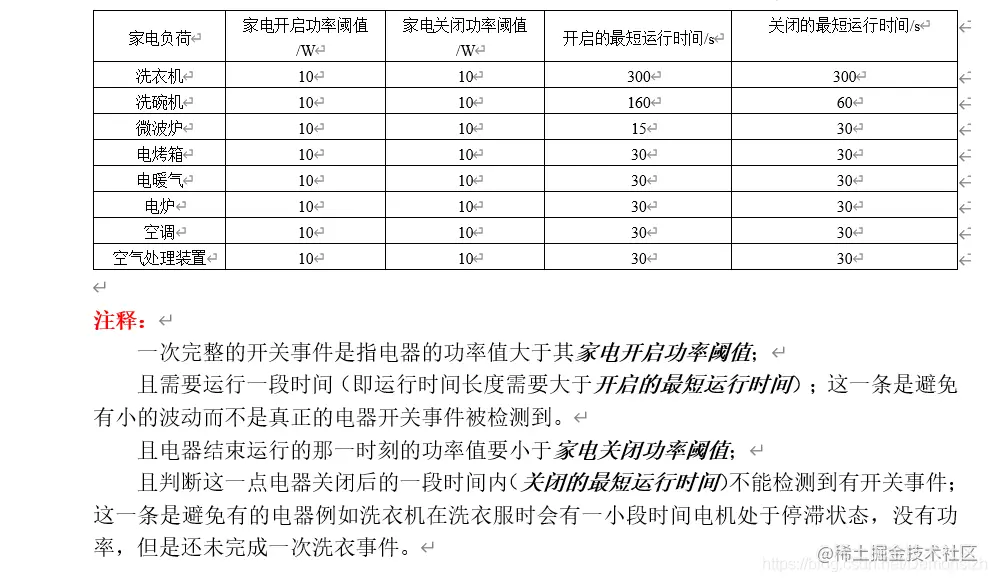

  那么一个电器的使用频率需要通过该电器的开关次数来定义。这里对于一次开关我们可以这样定义

数据分析

〇、导入需要的库

import matplotlib.pyplot as plt
import pandas as pd
import numpy as np
import os
import re
import warnings
import seaborn as sns
import itertools
warnings.filterwarnings("ignore")
plt.rcParams['font.sans-serif']='SimHei'
plt.rcParams['axes.unicode_minus']=False

一、合并数据

读表获取每个房间的设备信息

• 只分析洗衣机、洗碗机、微波炉、电烤箱、电暖气、电炉、空调、空气处理装置

root=os.path.abspath("low_freq.csv")
users=os.listdir(root)
io = pd.io.excel.ExcelFile("新redd设备信息.xlsx")
#获取每个房间的设备型号,key为房间号，value为设备名称、设备号的dataframe
devices_df={}
for i in range(1,7):
    device=pd.read_excel(io, sheetname='房间'+str(i))
    device=device[device["设备名称"].str.contains("洗衣机|洗碗机|微波炉|电烤箱|电暖气|电炉|空调|空气处理装置")]
    name="building"+str(i)
    devices_df[name]=device
io.close()
print('devices_df["building1"]示例数据结构如下:')
devices_df["building1"]

devices_df["building1"]示例数据结构如下:

合并所有表格

在原有基础上添加三列：

• 所属用户user
• 设备类型dev_type
• 开关状态 status

all_df=[]
for user in users:
    print("\n==========正在合并%s的信息========="%user)
    excels=os.path.join(root,os.path.join(user,"elec"))
    file_path=os.path.join(root,excels)
    for file in os.listdir(file_path):
        #匹配文件名的数字，判断是否是我们需要分析的电器
        the_type=int(re.findall("meter(.*).csv",file)[0])
        if the_type not in list(devices_df[user]["设备号"]) or the_type==2:
            continue
        print(file,"正在合并meter",the_type)
        #当前用户的家电使用情况信息
        excel=os.path.join(file_path,file)
        df=pd.read_csv(excel)[1:]
        length=len(df)

        #新增user列
        df["user"]=[user]*length
        #获取设备号对应的设备名称
        #当不存在该电器时，跳过
        try:
            df["dev_type"]=[devices_df[user].loc[devices_df[user]["设备号"]==the_type,"设备名称"].values[0]]*length
            #新增status列1为运行状态，0为非运行状态
            start_power=devices_df[user].loc[devices_df[user]["设备号"]==the_type,"家电开启功率阈值/W"].values[0]
            df['status']=df['power'].apply(lambda x :1 if float(x)>10  else 0)
            #最短开启时间 开启的最短运行时间/s
            df['open_time']=[devices_df[user].loc[devices_df[user]["设备号"]==the_type,"开启的最短运行时间/s"].values[0]]*length
            #最短关闭时间 关闭的最短运行时间/s
            df['shut_time']=[devices_df[user].loc[devices_df[user]["设备号"]==the_type,"关闭的最短运行时间/s"].values[0]]*length
            all_df.append(df)
        except:
            continue

print("合并所有building的信息...")
data=pd.concat(all_df)
data.head()

二、数据清洗

1、physical_quantity重命名为time
2、由于time列的都以04:00结尾，由此去掉这一部分，并将该列转换为时间序列
3、将time时间序列设置为索引列

data.rename(columns={"physical_quantity":"time"},inplace=True)
data.time=data.time.str.replace("-04:00","")
data.time=pd.to_datetime(data.time)
data=data.set_index("time")
data.head()

查看数据

data['power'].astype('float').plot(figsize=(12,8),title="用电功率天数统计")

开关状态判断

• 对于读取的状态数据（1为运行，0为关闭），将数据与最小开启/关闭时间作判断，更正误判状态
• 将状态值进行差分，差分结果0为运行，非0值统计为1，代表一次开关状态

def judge_status(data):
    count=0
    last=0
    for k,v in itertools.groupby(data['status']):
        #连续相等值长度
        sequence=len(list(v))

        #获取该段数据
        temp=data.iloc[last:count,]
        if len(temp)==0:
            continue
        delta=(temp.index[-1]-temp.index[0]).seconds
        #判断当前开关状态
        if k==1:
            #如果开状态小于设定值，修改这部分状态为关闭
            if delta<temp['open_time'][0]:
                data[count:sequence:,]=0
        elif k==0:
             if delta<temp['shut_time'][0]:
                data[count:sequence:,]=1
        count+=sequence
    data['diff']=data['status'].diff().fillna(0)
    data['diff']=data['diff'].apply(lambda x:1 if x!=0 else 0 )

三、用电时间段频率统计(时间序列聚合)

• 将所有用户时间汇总，聚合每半小时的数据，开关次数（记录条数）
• 汇总6张表（对应6个用户，每张表48条数据对应一天中的各个半小时）

result=[]
electrical=data.dev_type.unique()
for user in users:
    for e in electrical:
        print("\r正在计算{}:{}".format(user,e),end=" ")
        #按半小时聚合
        half_data=data[(data["user"]==user) & (data["dev_type"]==e)]
        #如果不存在，就跳过
        if len(half_data)==0:
            continue
        judge_status(half_data)
        hour_agg=half_data.resample("0.5H").sum()

        user_names=[]
        switches=[]
        hours=[]
        types=[]
        for hour in range(48):
            h=int(hour/2)
            m=(hour%2*30)
            temp=hour_agg[(hour_agg.index.hour==h) & (hour_agg.index.minute==m)]
            switch=temp['diff'].sum()
            switches.append(switch)
            types.append(e)
            user_names.append(user)
            hours.append(hour)
        add_df=pd.DataFrame({
            "switch":switches,
            "user":user_names,
            "dev_type":types,
            "hours":hours
        })
        result.append(add_df)
print("\n计算完成！")

正在计算building6:空气处理装置
计算完成！

1、结果可视化

res=pd.concat(result)
res.to_csv("result.csv",index=None)
plt.figure(figsize=(15,8))
#根据类型和小时聚合
total=res.groupby(["dev_type","hours"]).sum()


'''折线图'''
marker=['-.','+-','*-','p-','>-','X-','s-']
for e,m in zip(electrical,marker):
    temp=total.loc[(e)]
    plt.plot(temp.index,temp.switch,m,label=e)
    x_major_locator=plt.MultipleLocator(1)
    ax=plt.gca()
    #ax为两条坐标轴的实例
    ax.xaxis.set_major_locator(x_major_locator)
    plt.ylabel("开启总次数")
    plt.xlabel("小时")
    plt.legend()
plt.xlim(0,48)

'''柱状图'''
plt.figure(figsize=(15,8))
for e in electrical:
    temp=total.loc[(e)]
    plt.bar(temp.index,temp.switch,label=e)
    x_major_locator=plt.MultipleLocator(1)
    ax=plt.gca()
    #ax为两条坐标轴的实例
    ax.xaxis.set_major_locator(x_major_locator)
    plt.ylabel("开启总次数")
    plt.xlabel("小时")
    plt.legend()

2、统计每个用户一天中不同时间段的用电频率

user_df=res[res["dev_type"]!="总"]
users=list(user_df.user.unique())
frequency=[]
plt.figure(figsize=(24,10))
count=1
#遍历6个用户,每个用户绘制一张子图
for user in users:
    temp=user_df[user_df["user"]==user]
    plt.subplot(2,3,count)
    #遍历该用户的各个电器，用于绘制曲线
    for d in list(temp.dev_type.unique()):
        dev=temp[temp["dev_type"]==d]
        total=dev['switch'].sum()#该电器在所有时段的开启次
        if total!=0:
            dev['switch']/=total
        plt.plot(dev.hours,dev.switch,label=d)

    plt.title("{}电器各时间段使用频率".format(user))
    plt.legend()
    plt.xlabel("/半小时")
    plt.ylabel("使用频率")
    count+=1
