在项目中经常会遇到单片机IO口资源不够用的情况，那么如何让单片机的IO口利用最大化呢，这里分享一下用单片机两个IO口控制三个LED灯的几种方法。
在仿真软件中通过两个开关来模拟单片机IO口输出高低电平。

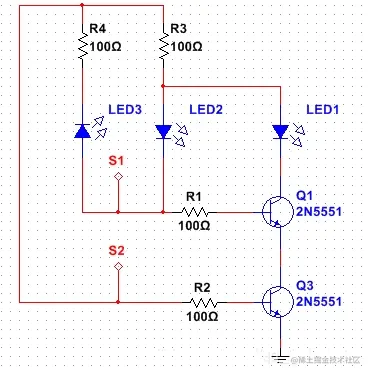

方法一：

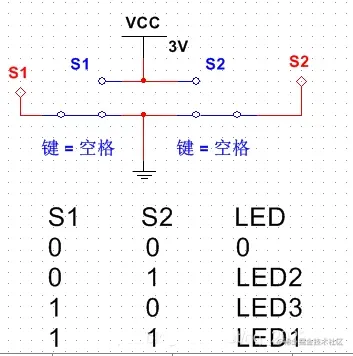

S1和S2分别接单片机两个IO口，这里通过一个单刀双掷按键模拟IO口输出高低电平。
S1和S2同时为低电平时，LED灯全灭。
当S1和S2都为低电平时，三个二极管的正负极都是0V，所以所有的LED都是灭的状态。
S1为低电平，S2为高电平时，LED2亮。
当S1为低电平，S2为高电平时，R4和R3顶端都是5V，此时LED3负极为高电平，正极为0V,LED3不导通。LED2正极为高电平，负极为0V，LED2导通。S1为低电平，三极管Q1不导通，所以LED1也不导通。
S1为高电平，S2为低电平时，LED3亮。
当S1为高电平，S2为低电平时。LED3正极为高电平，负极为低电平，LED3导通。 LED2正极为低电平，负极为高电平，LED2不导通。三极管Ｑ１和Ｑ３不导通，LED1也不导通。
S1为高电平，S2为高电平时，LED1亮。
当S1为高电平，S2为高电平时。LED3和LED2正负极都是高电平，所以LED2和LED3都不导通。此时Q1和A3导通，LED1正极为高电平，负极为低电平，所以LED1导通。

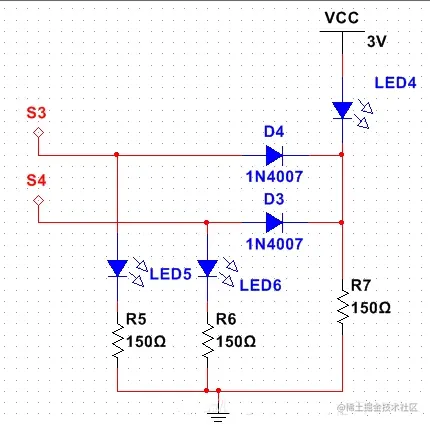

方法二：

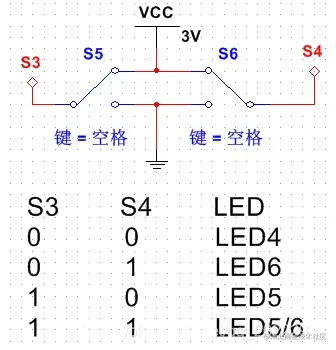

S3和S4分别接单片机两个IO口，这里通过一个单刀双掷按键模拟IO口输出高低电平。
S3和S4同时为低电平时，LED4亮。
S3为低电平，S4为高电平时，LED6亮。
S3为高电平，S4为低电平时，LED5亮。
S3为高电平，S4为高电平时，LED5、LED6同时亮。
方法三：

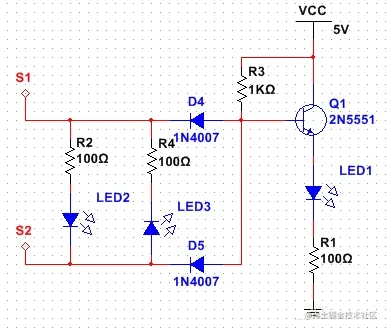

S1和S2分别接单片机两个IO口，这里通过一个单刀双掷按键模拟IO口输出高低电平。
S1和S2同时为低电平时，LED灯全灭。
S1为低电平，S2为高电平时，LED3亮。
S1为高电平，S2为低电平时，LED2亮。
S1为高电平，S2为高电平时，LED1亮。
方法四：

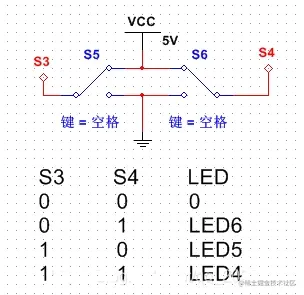

S3和S4分别接单片机两个IO口，这里通过一个单刀双掷按键模拟IO口输出高低电平。
S3和S4同时为低电平时，LED灯全灭。
S3为低电平，S4为高电平时，LED6亮。
S3为高电平，S4为低电平时，LED5亮。
S3为高电平，S4为高电平时，LED4亮。
通过两个IO口的高低电平4种组合方式，结合外部电路就可以控制3个LED灯的亮灭。
