Netty的内存分配优化源码解析这是我参与8月更文挑战的第5天，活动详情查看：8月更文挑战 Netty 作为一款高性能的

这是我参与8月更文挑战的第5天，活动详情查看：8月更文挑战

Netty 作为一款高性能的网络框架，需要处理海量的字节数据，而且 Netty 默认提供了池化对象的内存分配，使用完后归还到内存池，所以一套高性能的内存管理机制是 Netty 必不可少的。Netty是如何对内存进行优化的呢？

一、内存的种类

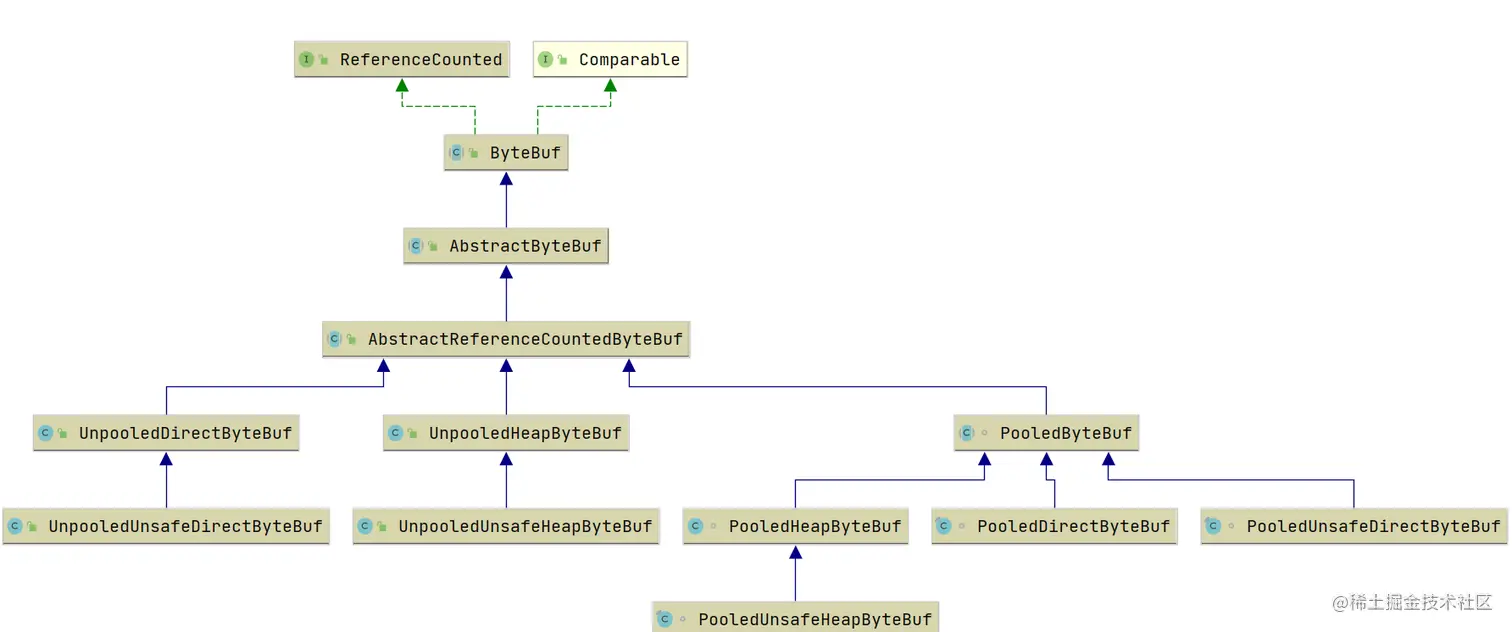

Netty中的内存类型总的可以归为两大类，六小类！我们查看他的类图：

我们可以看到，这里的内存的种类是非常多的，不同的种类有八种之多，我们通过三个维度对他进行介绍：

1. Pooled和Unpooled

我们从上图的命名上也可以看到这里的，基本都是以Pooledxxxx和Unpooledxxxx命名开头的。顾名思义：

以Pooledxxxx命名的是池化内存，是从预先分配好的内存里取一块内存进行使用，使用完毕后进行归还！

2. Unsafe和非Unsafe

有关于unsafe的概念我们在前几章进行了分析，他是能够操作物理内存的地址，进行内存的分配！这里Netty也会区分两种形式，当操作系统里面能够获取到Unsafe的时候就使用Unsafe，不存在的时候就使用非Unsafe!

3. Heap和Direct

一个是堆内内存，一个是堆外内存，我们前面也分析过，堆内内存主要是使用Java的byte数组进行操作，堆外内存是直接分配物理内存，返回一个物理内存的地址，通过地址进行操作内存！

4. 汇总

经过上述的介绍，我们将各种类型的ByteBuf进行组合，能够组成8种不同功能的：

池化的Unsafe的堆内内存：PooledUnsafeHeapByteBuf

池化的Unsafe的堆外内存：PooledUnsafeDirectByteBuf

池化的非Unsafe的堆内内存：PooledHeapByteBuf

池化的非Unsafe的堆外内存：PooledDirectByteBuf

非池化的Unsafe的堆内内存：UnpooledUnsafeHeapByteBuf

非池化的Unsafe的堆外内存：UnpooledUnsafeDirectByteBuf

非池化的非Unsafe的堆内内存：UnpooledHeapByteBuf

非池化的非Unsafe的堆外内存：UnpooledDirectByteBuf

二、内存分配器的主要API

/**
 * 实现负责分配缓冲区。预计该接口的实现是
 * 线程安全的。
 */
public interface ByteBufAllocator {

    ByteBufAllocator DEFAULT = ByteBufUtil.DEFAULT_ALLOCATOR;

    ................................................................
    /**
     * 分配堆{@link ByteBuf}。
     */
    ByteBuf heapBuffer();
    ................................................................
    /**
     *分配直接的{@link ByteBuf}。
     */
    ByteBuf directBuffer();
    ................................................................
 }

可以看到主要API有两个 heapBuffer 、 directBuffer 这里体现了两个维度： Heap和Direct，那么其他维度怎么体现的呢？我们进入到他的实现类AbstractByteBufAllocator:

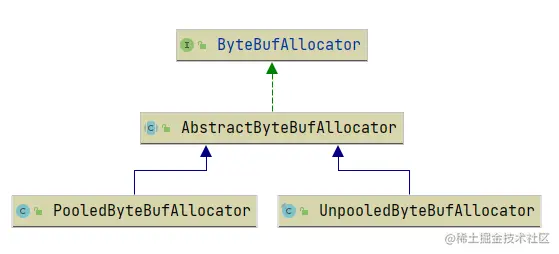

public abstract class AbstractByteBufAllocator implements ByteBufAllocator{
    ................................................
    //分配一个堆内内存
    @Override
    public ByteBuf heapBuffer(int initialCapacity, int maxCapacity) {
        if (initialCapacity == 0 && maxCapacity == 0) {
            return emptyBuf;
        }
        validate(initialCapacity, maxCapacity);
        return newHeapBuffer(initialCapacity, maxCapacity);
    }
    ..................................................
    protected abstract ByteBuf newHeapBuffer(int initialCapacity, int maxCapacity);

    //分配一个堆外内存
    @Override
    public ByteBuf directBuffer(int initialCapacity, int maxCapacity) {
        if (initialCapacity == 0 && maxCapacity == 0) {
            return emptyBuf;
        }
        validate(initialCapacity, maxCapacity);
        //子类又 polled和Unpolled
        return newDirectBuffer(initialCapacity, maxCapacity);
    }
    .....................................................
    protected abstract ByteBuf newDirectBuffer(int initialCapacity, int maxCapacity);
}

我么可以看到两个实现类最终调用的方法：newHeapBuffer、newDirectBuffer, 都是抽象方法，具体的实现交给子类来实现，我们查看以下他的子类有哪些：

至此，又一个维度被我们分析出来了，判断一个类是否需要池化，需要依赖于子类的实现，我们现在为止分析出来了两个维度：Heap、Direct和Pooled和Unpooled，按照上述的分析，我们还少了一个维度：Unsafe和非Unsafe，它是如何区分出来的呢？我们下述的讲解将以池化内存的堆外内存的分配作为基本讲解，因为他比较复杂，至于非池化的缓存的分配，就留一个作业，同学们课下分析，我们进入到PooledByteBufAllocator :

三、源码分析

public class PooledByteBufAllocator extends AbstractByteBufAllocator implements ByteBufAllocatorMetricProvider {
    .....................................................................
    @Override
    protected ByteBuf newDirectBuffer(int initialCapacity, int maxCapacity) {
        //从当前线程中获取一个 线程缓存池
        PoolThreadCache cache = threadCache.get();
        PoolArena<ByteBuffer> directArena = cache.directArena;

        final ByteBuf buf;
        if (directArena != null) {
            buf = directArena.allocate(cache, initialCapacity, maxCapacity);
        } else {
            buf = PlatformDependent.hasUnsafe() ?
                    UnsafeByteBufUtil.newUnsafeDirectByteBuf(this, initialCapacity, maxCapacity) :
                    new UnpooledDirectByteBuf(this, initialCapacity, maxCapacity);
        }

        return toLeakAwareBuffer(buf);
    }
    .....................................................................
}

其实我们乍一看这个逻辑不咋复杂，我们暂时不考虑他具体是如何实现的，我们单看这个方法，主线逻辑：

从一个类似缓存的东西里面取出了一个PoolArena
然后使用PoolArena进行分配内存，然后返回分配好的buf

我们通过查看构造方法可以知道，directArena对应的是DirectArena对象

我们查看 buf = directArena.allocate(cache, initialCapacity, maxCapacity);的源码：

PooledByteBuf<T> allocate(PoolThreadCache cache, int reqCapacity, int maxCapacity) {
    //获取一个服复用的
    PooledByteBuf<T> buf = newByteBuf(maxCapacity);
    allocate(cache, buf, reqCapacity);
    return buf;
}

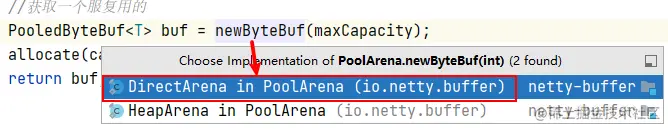

这里面分为两个步骤：

创建或者获取一个PooledByteBuf

@Override
protected PooledByteBuf<ByteBuffer> newByteBuf(int maxCapacity) {
    if (HAS_UNSAFE) {
        return PooledUnsafeDirectByteBuf.newInstance(maxCapacity);
    } else {
        return PooledDirectByteBuf.newInstance(maxCapacity);
    }
}

HAS_UNSAFE：就是判断系统内是否存在Unsafe对象，存在的话就创建一个PooledUnsafeDirectByteBuf不存在就创建一个PooledDirectByteBuf！至此我们的第三个维度出来了！第三个维度是否使用Unsafe是由系统自动判别的！

我们进入到他的源码：

static PooledUnsafeDirectByteBuf newInstance(int maxCapacity) {
    PooledUnsafeDirectByteBuf buf = RECYCLER.get();
    //进行复用  重设数据
    buf.reuse(maxCapacity);
    return buf;
}

这里用到了一个概念：Recycler 对象池技术 比较简单，当我们创建一个对象，使用完毕之后，为了下一次使用不重复创建，会将其压入自己的栈中，避免被GC掉，下次使用的时候直接就从栈中获取，不再重复创建了！

我们查看下RECYCLER：

private static final ObjectPool<PooledUnsafeDirectByteBuf> RECYCLER = ObjectPool.newPool(
            new ObjectCreator<PooledUnsafeDirectByteBuf>() {
                @Override
                public PooledUnsafeDirectByteBuf newObject(Handle<PooledUnsafeDirectByteBuf> handle) {
                    return new PooledUnsafeDirectByteBuf(handle, 0);
                }
            });

这里代码的逻辑是，当从栈内部获取的复用对象为空即不存在该复用对象的时候，就创建一个PooledUnsafeDirectByteBuf对象并返回！

buf.reuse(maxCapacity);

因为我们在上一步获取的PooledUnsafeDirectByteBuf可能是上一次用过的，所以我们需要将里面的读写指针归0到初始位置！

final void reuse(int maxCapacity) {
    //重置最大容量
    maxCapacity(maxCapacity);
    //重置引用
    resetRefCnt();
    //重置读写指针
    setIndex0(0, 0);
    //重置标识
    discardMarks();
}

给获取出来的PooledByteBuf分配内存

allocate(cache, buf, reqCapacity);

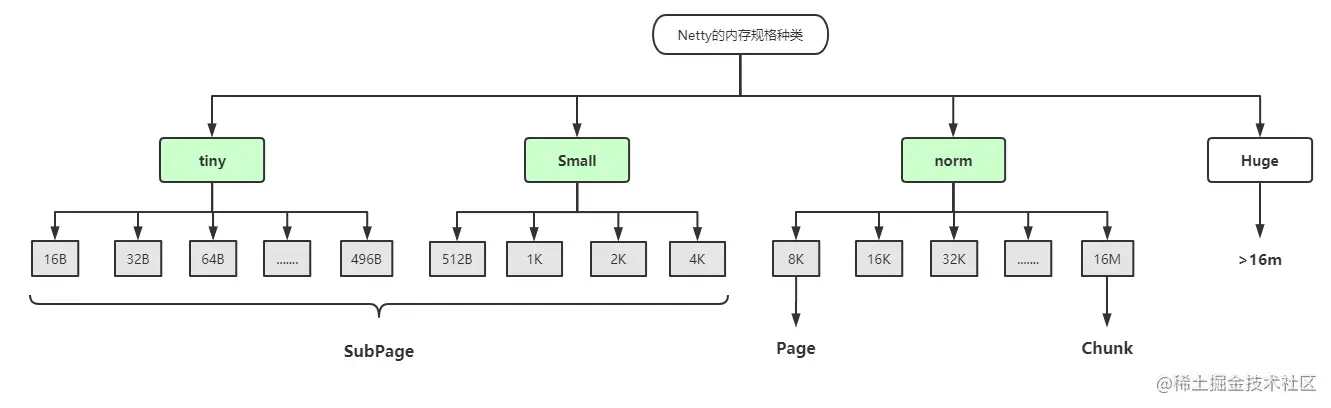

开始分配内存，在Netty中，Netty对于不同大小的内存分配，设定了不同的分配方式，将Netty的内存规格介绍一下：

Netty对于分配16B~~496B之间的内存称之为Tiny, 对于分配512B~~4K之间的内存称之为Small，对于分配8K~16M的内存称之为norm，对于16M的统一称之为Huge!

每次分配内存，Netty如果发现分配的内存的大小，不是2的次幂，就会向上取整，到内存规格的大小，譬如：我们分配了一个10B大小的内存，Netty会自动将之转换为16B即2的4次方，属于Tiny类型的数据！

在Netty规格种类中分为了三个角色：

Chunk: 在Netty中会一次性分配一个16M的内存大小，Chunk是一次分配的内存是16M！后续所有的内存分配，就在Chunk上分配！

Page: 在Netty中以Page作为单位，Netty将Chunk以Page的大小且深度为11的满二叉树：

例如：当我们分配一个 32K的内存的时候，系统就会寻找两个相邻的4个Page进行返回！

SubPage: 当我们分配的内存小于8K的时候，此时如果直接分配一个8K的内存就会造成严重的空间浪费，所以，当我们分配的内存小于一个Page的时候，就会将一个Page划分为等份的SubPage!

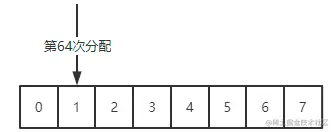

即当我们分配一个1K 的空间大小的时候，就会从满二叉树向下寻找到第一个8K的内存块，然后将其等分为8份！返回该ByteBuffer，并将该满二叉树逐层向上修改（这都是后话）！

我们了解了Netty分配不同规格的内存大小之后，我们对其源码进行分析！我们进入到 allocate(cache, buf, reqCapacity);

private void allocate(PoolThreadCache cache, PooledByteBuf<T> buf, final int reqCapacity) {
        //规范化容量 第一是向上取规范容量并返回
        final int normCapacity = normalizeCapacity(reqCapacity);
        // capacity < pageSize   分配内存小于8k
        if (isTinyOrSmall(normCapacity)) {
            int tableIdx;
            PoolSubpage<T>[] table;
            boolean tiny = isTiny(normCapacity);
            if (tiny) { // < 512
                //缓存上分配
                if (cache.allocateTiny(this, buf, reqCapacity, normCapacity)) {
                    // 能够分配出缓存，所以继续
                    return;
                }

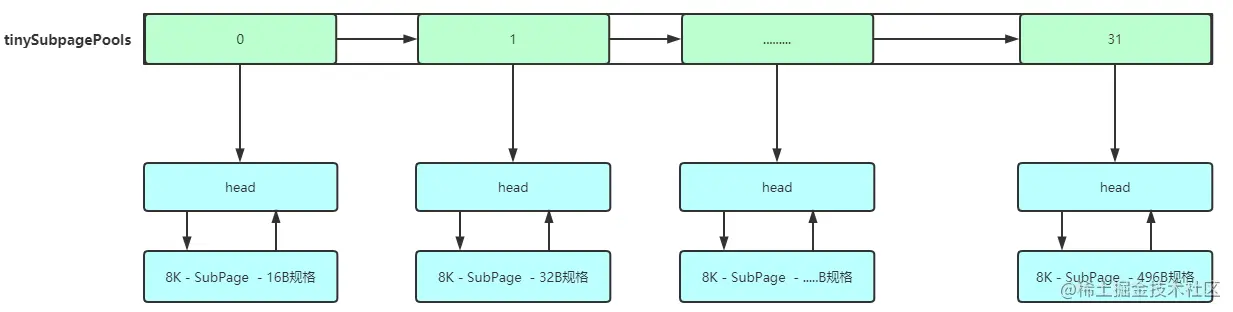

                //除16  能得到应该分配到 tiny数组的位置  16  32 48 64.......496   都是16的倍数
                tableIdx = tinyIdx(normCapacity);
                table = tinySubpagePools;
            } else {
                if (cache.allocateSmall(this, buf, reqCapacity, normCapacity)) {
                    // 能够分配出缓存，所以继续
                    return;
                }
                tableIdx = smallIdx(normCapacity);
                table = smallSubpagePools;
            }

            final PoolSubpage<T> head = table[tableIdx];

            /**
             * Synchronize on the head. This is needed as {@link PoolChunk#allocateSubpage(int)} and
             * {@link PoolChunk#free(long)} may modify the doubly linked list as well.
             */
            synchronized (head) {
                final PoolSubpage<T> s = head.next;
                if (s != head) {
                    assert s.doNotDestroy && s.elemSize == normCapacity;
                    long handle = s.allocate();
                    assert handle >= 0;
                    s.chunk.initBufWithSubpage(buf, null, handle, reqCapacity);
                    incTinySmallAllocation(tiny);
                    return;
                }
            }
            synchronized (this) {
                //直接分配
                allocateNormal(buf, reqCapacity, normCapacity);
            }

            incTinySmallAllocation(tiny);
            return;
        }

        //这里分配的是page  <= 16M
        if (normCapacity <= chunkSize) {
            //
            if (cache.allocateNormal(this, buf, reqCapacity, normCapacity)) {
                // was able to allocate out of the cache so move on
                return;
            }
            synchronized (this) {
                //实际的内存分配
                allocateNormal(buf, reqCapacity, normCapacity);
                ++allocationsNormal;
            }
        } else {
            // Huge allocations are never served via the cache so just call allocateHuge
            allocateHuge(buf, reqCapacity);
        }
    }

1. Page级别的内存分配

我们假设现在分配： 8193B的内存：

ByteBuf byteBuf = PooledByteBufAllocator.DEFAULT.directBuffer(8*1024 + 1);

final int normCapacity = normalizeCapacity(reqCapacity);

将我们的数据向上取整，我们现在分配的是 8193B内存，那么经过该行代码之后就会变成16384B即16K

if (isTinyOrSmall(normCapacity))

判断我们分配的内存是否是 Tiny或者Small类型的，显然并不是，因为他大于8k,所以不会进这个判断！

if (normCapacity <= chunkSize) {
    //先尝试从当前的线程里面取一次，取到的话直接返回
    if (cache.allocateNormal(this, buf, reqCapacity, normCapacity)) {
        // was able to allocate out of the cache so move on
        return;
    }
    synchronized (this) {
        //实际的内存分配
        allocateNormal(buf, reqCapacity, normCapacity);
        ++allocationsNormal;
    }
} else {
    // 如果分配的内存大于16M  那么直接从内存分配一块Huge类型的，不走缓存
    allocateHuge(buf, reqCapacity);
}

我们前面进行过分析，一个chunkSize，是16M，所以当我们分配的内存大于等于8K，小于16M的时候，会进入到这个逻辑，分配一个Page类型的内存！

先尝试从当前的线程中取出一块合适的内存，我们现在是第一次分配，这里当然会返回false
开始进行实际的内存分配！
```
allocateNormal(buf, reqCapacity, normCapacity);
```
```
 //大于8k  从q050开始  链表上没有对应的PoolChunk
if (q050.allocate(buf, reqCapacity, normCapacity) || q025.allocate(buf, reqCapacity, normCapacity) ||
    q000.allocate(buf, reqCapacity, normCapacity) || qInit.allocate(buf, reqCapacity, normCapacity) ||
    q075.allocate(buf, reqCapacity, normCapacity)) {
    return;
}
```

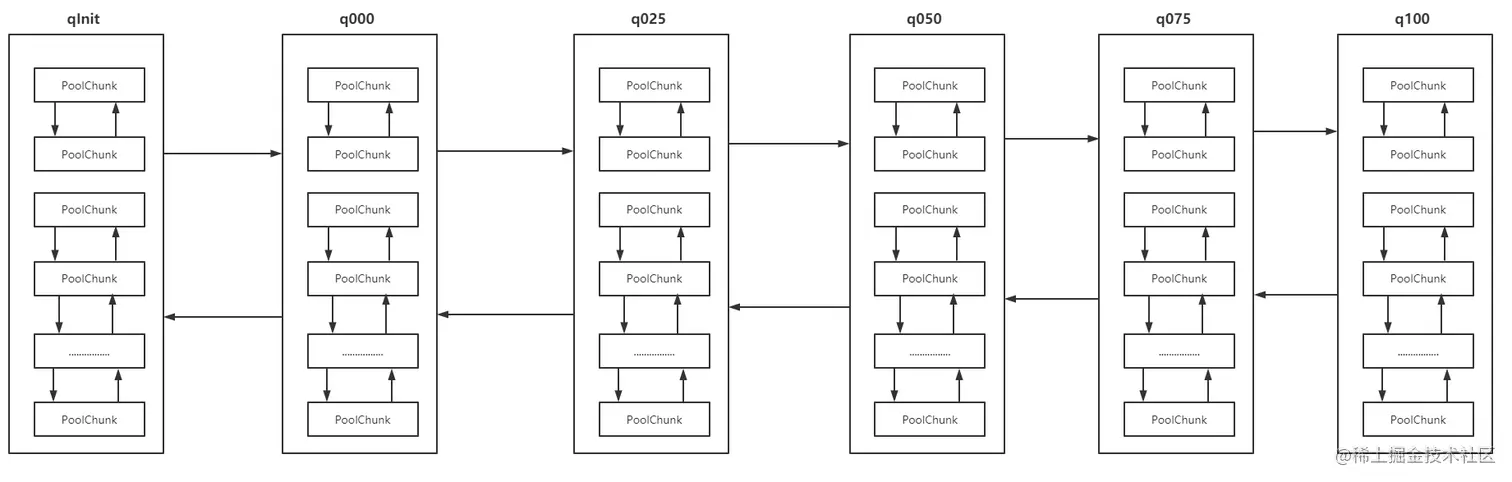

这里又要普及一个概念，在DirectArena中构建了5个PoolChunkList，他们的内存结如下：

每一个PoolChunkList都存放一个对应的使用率的大小的内存！我们都知道一个PoolChunk是16M，内部进行了各种的Page和SubPage之后，使用率也会提升，所以Netty维护了6个队列，进行不同使用率的分配！
- qInit: PoolChunk的使用率达到0%-25%的！
- q000: PoolChunk的使用率达到1%-50%的！
- q025: PoolChunk的使用率达到25%-75%的！
- q050: PoolChunk的使用率达到50%-100%的！
- q075: PoolChunk的使用率达到75%-100%的！
- q100: PoolChunk的使用率达到100%的！

所以这里代码的意思是，先从使用率为50%的开始寻找，如果能够找到合适的chunk进行内存分配就直接返回，如果寻找不到，就继续向下执行开始真正的内存分配！我们首次进行内存分配，这里不会存在合适的内存，所以我们继续向下执行！

// 添加一个新的块。  创建PoolChunk  内涵平衡二叉树
PoolChunk<T> c = newChunk(pageSize, maxOrder, pageShifts, chunkSize);

首先创建一个PoolChunk，我们查看创建的时候做了什么！

 @Override
protected PoolChunk<ByteBuffer> newChunk(int pageSize, int maxOrder,
                                         int pageShifts, int chunkSize) {
    if (directMemoryCacheAlignment == 0) {
        return new PoolChunk<ByteBuffer>(this, allocateDirect(chunkSize), pageSize, maxOrder, pageShifts, chunkSize, 0);
    }
    .....................一般不会进入到这个分支，directMemoryCacheAlignment默认为0..........................
}

首先他会调用JDK的方式，分配一块16M的内存：
```
allocateDirect(chunkSize)
```

 private static ByteBuffer allocateDirect(int capacity) {
     return PlatformDependent.useDirectBufferNoCleaner() ?
         PlatformDependent.allocateDirectNoCleaner(capacity) : ByteBuffer.allocateDirect(capacity);
 }

这段代码相信大家不会陌生，调用JDK的方式分配一块堆外内存！分配的大小是一个chunkSize 即16M

PoolChunk(PoolArena<T> arena, T memory, int pageSize, int maxOrder, int pageShifts, int chunkSize, int offset) {
    this.arena = arena;
    //默认16M的内存块
    this.memory = memory;
    //默认8K
    this.pageSize = pageSize;
    //默认11   maxSubpageAllocs = 1 << maxOrder
    //可得一个PoolChunk默认情况下由2^11=2048个SubPage构成，而默认情况下一个page默认大小为8k，即pageSize=8K。
    unusable = (byte) (maxOrder + 1);
    //空闲内存 16M
    freeBytes = chunkSize;
    //右移11层
    maxSubpageAllocs = 1 << maxOrder;
    // 生成内存映射。
    //PoolChunk中所有的PoolSubpage都放在PoolSubpage[] subpages中，为了更好的分配，Netty用一颗平衡二叉树记录每个PoolSubpage的分配情况   2048
    memoryMap = new byte[maxSubpageAllocs << 1];//已使用的内存  11层 满二叉树为4096个节点
    depthMap = new byte[memoryMap.length];//节点深度
    //开始构建一个平衡二叉树
    int memoryMapIndex = 1;
    // 一次向下移动树一级  maxOrder 树的最大层级
    for (int d = 0; d <= maxOrder; ++ d) {
        //深度 计算深度
        int depth = 1 << d;
        //memoryMap={第0位没用到,0,1,1,2,2,2,2,3,3,3,3,3,3,3,3,4,4,4,4,4,4,4,4,4,4,4,4,4,4,4,4},//memoryMap数组元素长度为 {(1<<maxOrder)>>1}}=32
        for (int p = 0; p < depth; ++ p) {
            // 在每个级别中从左到右遍历并将值设置为子树的深度
            memoryMap[memoryMapIndex] = (byte) d;
            //使用情况
            depthMap[memoryMapIndex] = (byte) d;
            memoryMapIndex ++;
        }
    }
    //创建 PollSubpage
    subpages = newSubpageArray(maxSubpageAllocs);
}

创建PoolChunk比较重要的一段代码是创建了一个平衡二叉树：

memoryMap = new byte[maxSubpageAllocs << 1];//已使用的内存  11层 满二叉树为4096个节点
depthMap = new byte[memoryMap.length];//节点深度
//开始构建一个平衡二叉树
int memoryMapIndex = 1;
// 一次向下移动树一级  maxOrder 树的最大层级
for (int d = 0; d <= maxOrder; ++ d) {
    //深度 计算深度
    int depth = 1 << d;
    //memoryMap={第0位没用到,0,1,1,2,2,2,2,3,3,3,3,3,3,3,3,4,4,4,4,4,4,4,4,4,4,4,4,4,4,4,4..........}
    //memoryMap数组元素长度为4096
    for (int p = 0; p < depth; ++ p) {
        // 在每个级别中从左到右遍历并将值设置为子树的深度
        memoryMap[memoryMapIndex] = (byte) d;
        //使用情况
        depthMap[memoryMapIndex] = (byte) d;
        memoryMapIndex ++;
    }
}

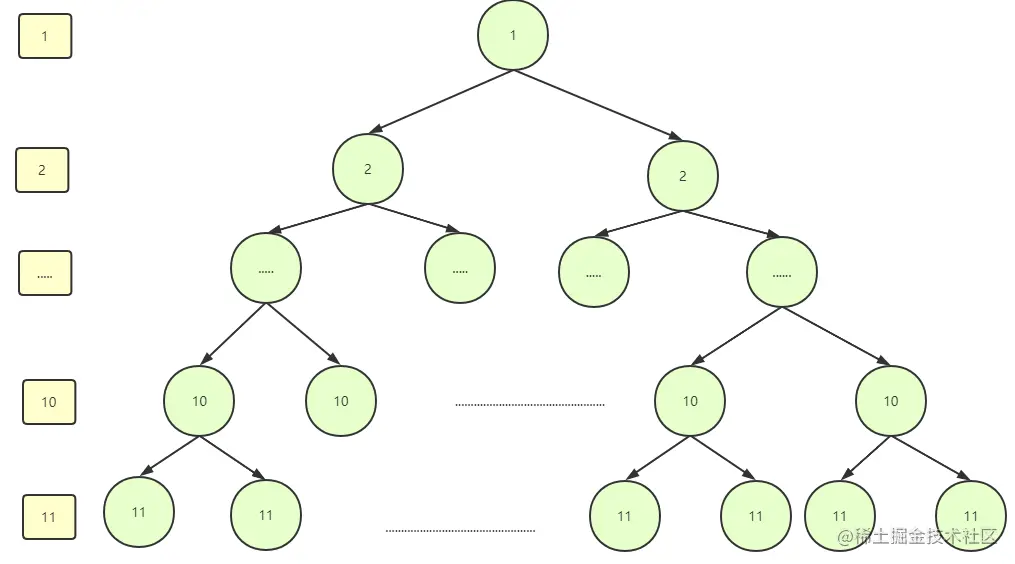

maxSubpageAllocs:2048, <<1 = 2048 * 2 = 4096, 所以这里memoryMap和depthMap的长度为4096个长度！这里的代码的意思是构建出来了一个平衡满二叉树：
该图对应上图的满二叉树即从16M到8K的内存分配！

Chunk创建完毕后,开始使用新创建的PoolChunk进行内存分配！

//使用 PoolChunk进行分配内存  给ByteBuf
boolean success = c.allocate(buf, reqCapacity, normCapacity);

boolean allocate(PooledByteBuf<T> buf, int reqCapacity, int normCapacity) {
    final long handle;
    // >= pageSize   大于等于8k
    if ((normCapacity & subpageOverflowMask) != 0) {
        //返回分配的节点的id   平衡二叉树中的空闲的节点id
        handle =  allocateRun(normCapacity);
    } else {
        //subpage
        handle = allocateSubpage(normCapacity);
    }
    //没有分配成功
    if (handle < 0) {
        return false;
    }
    ByteBuffer nioBuffer = cachedNioBuffers != null ? cachedNioBuffers.pollLast() : null;
    //初始化内存
    initBuf(buf, nioBuffer, handle, reqCapacity);
    return true;
}

我们先看第一个判断：

if ((normCapacity & subpageOverflowMask) != 0)

判断我们要分配的内存是否大于8K ，大于8K就是使用Page的方式进行分配！否则就按照SubPage的方式分配，我们这里分配了16K的内存，所以这里使用Page的方式进行分配：

handle =  allocateRun(normCapacity);

这里会寻找上述我们构建的满二叉树，寻找一个合适的节点，将对应的Id返回过来！

private long allocateRun(int normCapacity) {
    //计算平衡二叉树的深度  对应分配内存大小的二叉树深度
    int d = maxOrder - (log2(normCapacity) - pageShifts);
    //开始给该需求容量分配一个节点  查询到节点
    int id = allocateNode(d);
    //没有分配成功
    if (id < 0) {
        return id;
    }
    //空闲内存-刚刚分配的内存   16M - 分配的规范内存
    freeBytes -= runLength(id);
    //这里返回的id一定是平衡二叉树中未使用的内存空间
    return id;
}

这里分为三个步骤：

计算当前这个分配的大小，对应满二叉树的深度！
```
int d = maxOrder - (log2(normCapacity) - pageShifts);
```
上述的表达式对应： 11 - (log2(16384) - 13) = 10, 最底层的叶子节点为8K，其父级一定是16K.也就是第十层！

在对应深度上寻找一个对应大小的节点，返回他的id！

int id = allocateNode(d);

/**
 * 查询深度d的空闲节点时在memoryMap中分配索引的算法
 *
 * @param d 深度
 * @return memoryMap中的索引
 */
private int allocateNode(int d) {
    int id = 1;
    int initial = - (1 << d); // 最后d位= 0，其余全部= 1
    byte val = value(id);
    // 无法使用
    if (val > d) {
        return -1;
    }
    //开始遍历平衡二叉树寻找可用的节点
    while (val < d || (id & initial) == 0) { // id＆initial == 1 << d对于深度d的所有id，对于<d为0
        id <<= 1;
        val = value(id);
        //这里注意父级节点的状态的修改是取的子节点的最小值，当子节点全部分配完毕之后，父节点也会变，就会进入到判断逻辑里面
        if (val > d) {
            //如果寻找到的节点分配过了，这里会向后移动一位
            id ^= 1;
            val = value(id);
        }
    }
    //寻找到了
    byte value = value(id);
    assert value == d && (id & initial) == 1 << d : String.format("val = %d, id & initial = %d, d = %d",
                                                                  value, id & initial, d);
    setValue(id, unusable); // 标记为不可用
    //修改父级节点
    updateParentsAlloc(id);
    return id;
}

具体的寻找逻辑如下：

先取出根节点的值，判断是否已经被使用过，如果被使用过直接返回-1！

开始遍历平衡二叉树，从根节点开始向下寻找，直到直到对应的深度的节点，如果中间发现某一结点已经被使用就后移寻找下一节点的子节点！

寻找到之后将之标记位不可用，即标记为12，然后遍历父节点，逐层向上修改！父节点的值等于子节点的最小值，如下图所示！

这样就寻找到对应的节点了，对应的节点的Id为 1024！

当我们再次分配一个16K 的节点的时候，还是寻找到10，取出1024的值为12,大于10，所以使用id ^= 1;得到1025，取出1025的值为10，不大于10，所以返回1025，同时修改本节点为12，再次逐层向上修改：

减少空闲内存的余量

//空闲内存-刚刚分配的内存   16M - 分配的规范内存
freeBytes -= runLength(id);

重新计算空闲内存，使用chunkSize - 分配内存 = 16M - 16K

我们上述过程就寻找到了对应的节点的id，所以继续向下分配内存！

initBuf(buf, nioBuffer, handle, reqCapacity);  //初始化内存

void initBuf(PooledByteBuf<T> buf, ByteBuffer nioBuffer, long handle, int reqCapacity) {
    //再平衡二叉树上找的节点id
    int memoryMapIdx = memoryMapIdx(handle);
    int bitmapIdx = bitmapIdx(handle);
    if (bitmapIdx == 0) {
        //查询是否为不可用  不可用就对了
        byte val = value(memoryMapIdx);
        assert val == unusable : String.valueOf(val);
        buf.init(this, nioBuffer, handle, runOffset(memoryMapIdx) + offset,
                 reqCapacity, runLength(memoryMapIdx), arena.parent.threadCache());
    } else {
        initBufWithSubpage(buf, nioBuffer, handle, bitmapIdx, reqCapacity);
    }
}

这里我们分配的是Page所以 bitmapIdx = 0！所以会走buf.init(......)方法，开始初始化byteBuf，但是我们试想一个事情，我们的ByteBuf是多大，是16M，但是我们只需要分配16K的空间，想要多个16K复用同一个ByteBuf的话，就必须要有一个记录该段小内存的起始位置的地方，这个地方叫做offset！

我们看buf.init里面的runOffset(memoryMapIdx) + offset , 第一次分配的话得出的结果为0, 假如我们由分配一次16K的内存，那么该offset的偏移量就是16384！如图所示：

第一次分配内存（分配规格16K）：

第二次分配（分配规格16K）：

Netty就是使用上述的方式进行两个PoolByteBuf复用同一个ByteBuffer的！我们进入到初始化的源码中！

@Override
void init(PoolChunk<ByteBuffer> chunk, ByteBuffer nioBuffer,
          long handle, int offset, int length, int maxLength, PoolThreadCache cache) {
    super.init(chunk, nioBuffer, handle, offset, length, maxLength, cache);
    //初始化内存地址
    initMemoryAddress();
}

这里总共分为两个步骤：

初始化ByteBuf分配内存

super.init(chunk, nioBuffer, handle, offset, length, maxLength, cache);

void init(PoolChunk<T> chunk, ByteBuffer nioBuffer, long handle, int offset,
          int length, int maxLength, PoolThreadCache cache) {
    init0(chunk, nioBuffer, handle, offset, length, maxLength, cache);
}

private void init0(PoolChunk<T> chunk, ByteBuffer nioBuffer,
                       long handle, int offset, int length, int maxLength, PoolThreadCache cache) {
    assert handle >= 0;
    assert chunk != null;
    //开始初始化PollByteBuf的使用
    this.chunk = chunk;
    //对应的ChunkByteBuffer
    memory = chunk.memory;
    tmpNioBuf = nioBuffer;
    allocator = chunk.arena.parent;
    //对应的线程缓存
    this.cache = cache;
    //来内需的内存空间地址
    this.handle = handle;
    //对应的偏移量
    this.offset = offset;
    //对应的长度
    this.length = length;
    //最大长度
    this.maxLength = maxLength;
}

所谓的PooledUnsafeDirterByteBuf的初始化就是对各种值进行赋值，完成初始化！

初始化地址，因为是基于Unsafe进行分配的！
```
//初始化内存地址
initMemoryAddress();
```
```
private void initMemoryAddress() {
    memoryAddress = PlatformDependent.directBufferAddress(memory) + offset;
}
```
计算当前对象的地址加上当前小对象的偏移量 = 本段小ByteBuf的地址！

至此，一个Page级别的ByteBuf就创建完成了！

2. SubPage的内存分配

了解了上述的Page级别的分配之后，我们再次一起学习SubPage的分配方式！

场景：我们分配了一个 12B的内存：

ByteBuf byteBuf = PooledByteBufAllocator.DEFAULT.directBuffer(12);

12B向上取整为16K

我们回到代码最初的位置PoolArena#allocate(io.netty.buffer.PoolThreadCache, io.netty.buffer.PooledByteBuf<T>, int):

if (isTinyOrSmall(normCapacity)) {....}

这里判断分配的内存是否小于8K，当然是小于的，所以进入逻辑：

boolean tiny = isTiny(normCapacity);

这里判断是否小于512K，当然也小于，所以返回true

if (cache.allocateTiny(this, buf, reqCapacity, normCapacity)) {
    // 能够分配出缓存，所以继续
    return;
}
//除16  能得到应该分配到 tiny数组的位置  16  32 48 64.......496   都是16的倍数
tableIdx = tinyIdx(normCapacity);
table = tinySubpagePools;

尝试从线程缓存中获取一个合适的ByteBuf，我们第一次分配该大小的内存，所以缓存没有，就返回false
算出当前的空间大小的内存属于第几个位置,:

我们之前说到过，我们对于Tiny的分配如下图所示：

即32个内存种类，Netty的PoolArena中维护了两个数组，分别是：

private final PoolSubpage<T>[] tinySubpagePools; //32
private final PoolSubpage<T>[] smallSubpagePools; //4

tinySubpagePools的内存结构如下所示：

他在构造函数中初始化，这里的tinyIdx方法就是计算我们当前所分配的大小属于在内存块的哪一个地方，我们进入到 tinyIdx(normCapacity);

static int tinyIdx(int normCapacity) {
    return normCapacity >>> 4;
}

逻辑很简单就是直接拿我们要分配大小除以4 即 16 >>> 4 = 16/16 = 1

取出Tiny对应的数组

final PoolSubpage<T> head = table[tableIdx];
synchronized (head) {
    final PoolSubpage<T> s = head.next;
    if (s != head) {
        assert s.doNotDestroy && s.elemSize == normCapacity;
        long handle = s.allocate();
        assert handle >= 0;
        s.chunk.initBufWithSubpage(buf, null, handle, reqCapacity);
        incTinySmallAllocation(tiny);
        return;
    }
}

初次分配ByteBuf，创建的PoolSubpage只存在一个节点head，他是一个双向链表的形式，自己指向自己，所以这里取出的节点一定是head节点，所以这里直接返回为false，不会进入到这里！

synchronized (this) {
    //直接分配
    allocateNormal(buf, reqCapacity, normCapacity);
}

开始创建一个新的 PoolSubpage进行内存的分配,我们进入到他的源码逻辑：

private void allocateNormal(PooledByteBuf<T> buf, int reqCapacity, int normCapacity) {
    //大于8k  从q050开始  链表上没有对应的PoolChunk
    if (q050.allocate(buf, reqCapacity, normCapacity) || q025.allocate(buf, reqCapacity, normCapacity) ||
        q000.allocate(buf, reqCapacity, normCapacity) || qInit.allocate(buf, reqCapacity, normCapacity) ||
        q075.allocate(buf, reqCapacity, normCapacity)) {
        return;
    }

    // 添加一个新的块。  创建PoolChunk  内涵平衡二叉树
    PoolChunk<T> c = newChunk(pageSize, maxOrder, pageShifts, chunkSize);
    //使用 PoolChunk进行分配内存  给ByteBuf
    boolean success = c.allocate(buf, reqCapacity, normCapacity);
    assert success;
    //将 PoolChunk 追加进 qInit队列
    qInit.add(c);
}

基本逻辑和Page分配的逻辑一样，首次分配直接创建一个Chunk对象然后分配内存，我们上面Page的分配中为了简化，我们少讲了一个概念，我们看最后一行：

qInit.add(c);

将创建好的Chunk，使用后加入到使用率队列中：

void add(PoolChunk<T> chunk) {
    //当前的内存使用量大于限制的最大内存的时候后   将该chunk后移
    if (chunk.usage() >= maxUsage) {
        nextList.add(chunk);
        return;
    }
    add0(chunk);
}

这里会判断，当一个Chunk已经达到了一个临界值，Netty会将其放入下一个使用率的队列，例如从q050移动到q075！

我们补充完这个知识点中，继续回到SubPage 的分配逻辑：

io.netty.buffer.PoolArena#allocateNormal

//使用 PoolChunk进行分配内存  给ByteBuf
boolean success = c.allocate(buf, reqCapacity, normCapacity);

boolean allocate(PooledByteBuf<T> buf, int reqCapacity, int normCapacity) {
    final long handle;
    // >= pageSize   大于等于8k
    if ((normCapacity & subpageOverflowMask) != 0) {
        //返回分配的节点的id   平衡二叉树中的空闲的节点id
        handle =  allocateRun(normCapacity);
    } else {
        //subpage
        handle = allocateSubpage(normCapacity);
    }
    //没有分配成功
    if (handle < 0) {
        return false;
    }
    ByteBuffer nioBuffer = cachedNioBuffers != null ? cachedNioBuffers.pollLast() : null;
    initBuf(buf, nioBuffer, handle, reqCapacity);  //初始化内存
    return true;
}

主要逻辑如下：

从满二叉树上寻找一个区域，分配一个SunPage

if ((normCapacity & subpageOverflowMask) != 0)

这里判断分配的内存是否大于8K，明显是不大于的，所以进入到else的逻辑：

handle = allocateSubpage(normCapacity);

private long allocateSubpage(int normCapacity) {
    //寻找到head节点
    PoolSubpage<T> head = arena.findSubpagePoolHead(normCapacity);
    // 子页面只能从页面分配，即离开
    int d = maxOrder;
    synchronized (head) {
        //
        int id = allocateNode(d);
        if (id < 0) {
            return id;
        }
        //记录哪些 Page 被转化为 Subpage
        final PoolSubpage<T>[] subpages = this.subpages;
        final int pageSize = this.pageSize;

        freeBytes -= pageSize;
        //计算 pageID对应subpage的Id   2048对应0   2049对应1   2049 ^ 2048 = 1
        int subpageIdx = subpageIdx(id);
        PoolSubpage<T> subpage = subpages[subpageIdx];
        if (subpage == null) {
            // 创建 PoolSubpage，并切分为相同大小的子内存块，然后加入 PoolArena 对应的双向链表中
            subpage = new PoolSubpage<T>(head, this, id, runOffset(id), pageSize, normCapacity);
            subpages[subpageIdx] = subpage;
        } else {
            subpage.init(head, normCapacity);
        }
        return subpage.allocate();
    }
}

我们进行下逐行分析：

PoolSubpage<T> head = arena.findSubpagePoolHead(normCapacity);

从刚刚讲述的 tinySubpagePools寻找到Head节点

int d = maxOrder;

我们分配的大小是16B，明显小于8k所以压根不用计算这个大小的节点对应满二叉树的深度，直接定位在最底层 11层，对应的8K节点! d = 11

int id = allocateNode(d);
if (id < 0) {
    return id;
}

和分配Page节点时寻找满二叉树节点的逻辑一样，这里寻找到的是一个8K的节点！不做太多讲解！

我们试想一下，我们寻找到了一个8K的节点，但是我们分配的仅仅是16B，如果直接使用8K，那么内存空间浪费太过严重，所以我们需要将这个8K的空间进行等分！所以后续逻辑就要切分者8K的空间！

//记录哪些 Page 被转化为 Subpage
final PoolSubpage<T>[] subpages = this.subpages;

这里首先获取一个subpages 这也是在构造函数里面初始化的，是一个32长度的数组！

//8K
final int pageSize = this.pageSize;
//计算空闲的空间
freeBytes -= pageSize;

虽然我们分配了16B，但是也寻找到了8K的空间，所以空闲内存减掉8K！

//计算 pageID对应subpage的Id   2048对应0   2049对应1   2049 ^ 2048 = 1
int subpageIdx = subpageIdx(id);

这里会计算满二叉树寻找到的节点对应的subpages的索引信息，比如我们寻找到的第一个8K节点是 2048 ，那么这里通过运算就得到一个0，同样2049的节点就是1，这里就是映射那一块Page要使用SubPage的方式进行分配！

PoolSubpage<T> subpage = subpages[subpageIdx];
if (subpage == null) {
    // 创建 PoolSubpage，并切分为相同大小的子内存块，然后加入 PoolArena 对应的双向链表中
    subpage = new PoolSubpage<T>(head, this, id, runOffset(id), pageSize, normCapacity);
    subpages[subpageIdx] = subpage;
}

第一次取必定为null直接进来:

// 创建 PoolSubpage，并切分为相同大小的子内存块，然后加入 PoolArena 对应的双向链表中
subpage = new PoolSubpage<T>(head, this, id, runOffset(id), pageSize, normCapacity);

创建一个 PoolSubpage，我们看他创建PoolSubpage的时候做了什么：

PoolSubpage(PoolSubpage<T> head, PoolChunk<T> chunk, int memoryMapIdx, int runOffset, int pageSize, int elemSize) {
    this.chunk = chunk;
    this.memoryMapIdx = memoryMapIdx;
    this.runOffset = runOffset;
    this.pageSize = pageSize;
    bitmap = new long[pageSize >>> 10]; // pageSize / 16 / 64
    init(head, elemSize);
}

除了保存一些变量以外，还调用了初始化方法，我们进入到init方法：

//初始化PoolSubpage
void init(PoolSubpage<T> head, int elemSize) {
    doNotDestroy = true;
    this.elemSize = elemSize;
    if (elemSize != 0) {
        //8k / 分配的大小 = 等分为多少份
        maxNumElems = numAvail = pageSize / elemSize;
        nextAvail = 0;
        //除64  long为64位0
        bitmapLength = maxNumElems >>> 6;
        if ((maxNumElems & 63) != 0) {
            bitmapLength ++;
        }
        //初始化 bitmap
        for (int i = 0; i < bitmapLength; i ++) {
            bitmap[i] = 0;
        }
    }
    //将这个page添加到链表
    addToPool(head);
}

将我们寻找到的8K的节点等分为16B大小的块：
```
//8k / 分配的大小 = 等分为多少份
maxNumElems = numAvail = pageSize / elemSize;
```
以上代码等价于: 8K / 16B = 512
填充位图
```
 //初始化 bitmap
for (int i = 0; i < bitmapLength; i ++) {
    bitmap[i] = 0;
}
```
全部初始化为0，我们现在将一个8K的内存切分为了512个16B的内存块，那么我们以后第二次分配16B的内存的时候，就势必要在这512个内存块里找一个未使用的Subpage，如何记录这个SubPage是否被使用呢？bitmap数组的作用就是记录这个内存块是否被使用的！

将该SubPage添加到tinySubpagePools的第一个索引位的双向链表中！

//将这个page添加到链表
addToPool(head);

private void addToPool(PoolSubpage<T> head) {
    assert prev == null && next == null;
    prev = head;
    next = head.next;
    next.prev = this;
    head.next = this;
}

一个标准的双向链表的添加逻辑，将该PoolSubPage添加在 tinySubpagePools中的第1个位置上的双向链表上！

寻找对应内存块的节点id: io.netty.buffer.PoolChunk#allocateSubpage
```
subpage.allocate()
```
```
long allocate() {
    if (elemSize == 0) {
        return toHandle(0);
    }

    if (numAvail == 0 || !doNotDestroy) {
        return -1;
    }
    // 在 bitmap 中找到第一个索引段，然后将该 bit 置为 1
    final int bitmapIdx = getNextAvail();
    // 定位到 bitmap 的数组下标
    int q = bitmapIdx >>> 6;
    // 取到节点对应一个 long 类型中的二进制位
    int r = bitmapIdx & 63;
    assert (bitmap[q] >>> r & 1) == 0;
    bitmap[q] |= 1L << r;
    // 如果 PoolSubpage 没有可分配的内存块，从 PoolArena 双向链表中删除
    if (-- numAvail == 0) {
        removeFromPool();
    }

    return toHandle(bitmapIdx);
}
```
整个逻辑比较简单，只是里面涉及到各种位运算，导致看起来比较复杂！
```
final int bitmapIdx = getNextAvail();
```
我们之前将一个8K的内存块分为了 512个内存块，这里是寻找未使用的内存块的id！例如：
- 第一次分配16B内存：返回0
- 第二次分配16B内存：返回1
- 第三次分配16B内存：返回2
- 第四次分配16B内存：返回3
```
int q = bitmapIdx >>> 6;
```
相当于bitmapIdx除以64，也就是说返回的索引id，当被叠加到64的时候就将索引为后移！
```
int r = bitmapIdx & 63;
```
确定本次的阶乘数字：

当分配63次的时候返回63，分配64的时候返回0！
```
bitmap[q] |= 1L << r;
```
给对应的数组赋值，标记为某一个内存已经被使用，如何标记呢？

这里面的计算逻辑是：

$bitmap[q] = 2^r -1$

其中r的变量是第多少次运算，有些同学可能明白了，其实每一位bitMap上的元素的最大值是long的最大值，因为long的最大值就是:

$LONG\_MAX = 2^{63} -1$

当元素达到了long的最大值，那么久将数组元素后移！
```
if (-- numAvail == 0) {
    removeFromPool();
}
```
numAvail：这个是记录了我们将一个Page平分了多少个，我们这里例子平分了512份！每次分配成功一个就减一，如果剩余的可用的块为0的话，就删除这个PoolSubPage!
```
toHandle(bitmapIdx);

private long toHandle(int bitmapIdx) {
    return 0x4000000000000000L | (long) bitmapIdx << 32 | memoryMapIdx;
}
```
以0x4000000000000000L为高32位，以 (long) bitmapIdx << 32 | memoryMapIdx;为第32位！计算出来一个值，以便于后续能够区分Page分配还是 Subpage分配！

开始准备初始化内存：io.netty.buffer.PoolChunk#allocate：

//初始化内存
initBuf(buf, nioBuffer, handle, reqCapacity);

void initBuf(PooledByteBuf<T> buf, ByteBuffer nioBuffer, long handle, int reqCapacity) {
    //再平衡二叉树上找的节点id
    int memoryMapIdx = memoryMapIdx(handle);
    int bitmapIdx = bitmapIdx(handle);
    if (bitmapIdx == 0) {
        //查询是否为不可用  不可用就对了
        byte val = value(memoryMapIdx);
        assert val == unusable : String.valueOf(val);
        buf.init(this, nioBuffer, handle, runOffset(memoryMapIdx) + offset,
                 reqCapacity, runLength(memoryMapIdx), arena.parent.threadCache());
    } else {
        initBufWithSubpage(buf, nioBuffer, handle, bitmapIdx, reqCapacity);
    }
}

计算对应满二叉树上的节点的id

int memoryMapIdx = memoryMapIdx(handle);

这里一定返回的是2048
```
int bitmapIdx = bitmapIdx(handle);
```
转换为一个映射的id，这里注意，上述的高32位和第32位的计算就是为区分这个，当为SubPage分配的时候，这里返回的值一定不会为0，所以进入到else分支：

initBufWithSubpage(buf, nioBuffer, handle, bitmapIdx, reqCapacity);

private void initBufWithSubpage(PooledByteBuf<T> buf, ByteBuffer nioBuffer,
                                    long handle, int bitmapIdx, int reqCapacity) {
       ..............................................................

        buf.init(
            this, nioBuffer, handle,
            runOffset(memoryMapIdx) + (bitmapIdx & 0x3FFFFFFF) * subpage.elemSize + offset,
                reqCapacity, subpage.elemSize, arena.parent.threadCache());
    }

这里面比较重要的一点就是计算偏移量：
runOffset(memoryMapIdx) + (bitmapIdx & 0x3FFFFFFF) * subpage.elemSize + offset
这里注意，我们的SubPage是在Page内部进行分配的，所以首先我们要先计算Page的偏移量即：runOffset(memoryMapIdx) 这里一定是为0的，因为我们寻找到的就是第一个8K的page块！
其次是计算SubPage再Page里面的偏移量，(bitmapIdx & 0x3FFFFFFF) * subpage.elemSize! 其中(bitmapIdx & 0x3FFFFFFF)简单理解为分配的次数 elemSize理解为分配的内存大小，我们首次分配即为 0 * 16！
首次分配16B的内存，该偏移量的计算为：0+0+0 = 0
第二次分配16B的内存为：0+16+0
第三次分配32B的内存：8192 + 0 + 0
为什么是8192，因为是重新分配了一块8K的内存，原先的8KPage内存已经被平分为了16B大小的内存块，无法分配32B的，所以需要重新寻找一个8K的Page进行平分！

buf.init(
            this, nioBuffer, handle,
            runOffset(memoryMapIdx) + (bitmapIdx & 0x3FFFFFFF) * subpage.elemSize + offset,
                reqCapacity, subpage.elemSize, arena.parent.threadCache());

改行代码与之前Page分配的逻辑相同，不做讲解！

3. 内存的释放

byteBuf.release();

io.netty.buffer.AbstractReferenceCountedByteBuf#release()

@Override
public boolean release() {
    return handleRelease(updater.release(this));
}

private boolean handleRelease(boolean result) {
    if (result) {
        deallocate();
    }
    return result;
}

io.netty.buffer.PooledByteBuf#deallocate

@Override
protected final void deallocate() {
    if (handle >= 0) {
        final long handle = this.handle;
        this.handle = -1;
        memory = null;
        chunk.arena.free(chunk, tmpNioBuf, handle, maxLength, cache);
        tmpNioBuf = null;
        chunk = null;
        recycle();
    }
}

这里我们总结为三个步骤：

添加到线程缓存中

chunk.arena.free(chunk, tmpNioBuf, handle, maxLength, cache);

void free(PoolChunk<T> chunk, ByteBuffer nioBuffer, long handle, int normCapacity, PoolThreadCache cache) {
    if (chunk.unpooled) {
        int size = chunk.chunkSize();
        destroyChunk(chunk);
        activeBytesHuge.add(-size);
        deallocationsHuge.increment();
    } else {
        SizeClass sizeClass = sizeClass(normCapacity);
        if (cache != null && cache.add(this, chunk, nioBuffer, handle, normCapacity, sizeClass)) {
            // 缓存，所以不能释放它。
            return;
        }

        freeChunk(chunk, handle, sizeClass, nioBuffer, false);
    }
}

会首先判断当前的类型是不是Pool类型的，当然是，所以走到else分支：

SizeClass sizeClass = sizeClass(normCapacity);
if (cache != null && cache.add(this, chunk, nioBuffer, handle, normCapacity, sizeClass)) {
    // 缓存，所以不能释放它。
    return;
}

freeChunk(chunk, handle, sizeClass, nioBuffer, false);

这里分为两个过程：

加入到缓冲池
```
cache != null && cache.add(this, chunk, nioBuffer, handle, normCapacity, sizeClass)
```
我们前面分析分配内存的时候，有一段逻辑是，先判断线程缓冲池里面有没有，有的话直接返回没有的话就进行分配，那么线程缓冲池就是现在被加入的！
```
boolean add(PoolArena<?> area, PoolChunk chunk, ByteBuffer nioBuffer,
            long handle, int normCapacity, SizeClass sizeClass) {
    MemoryRegionCache<?> cache = cache(area, normCapacity, sizeClass);
    if (cache == null) {
        return false;
    }
    return cache.add(chunk, nioBuffer, handle);
}
```

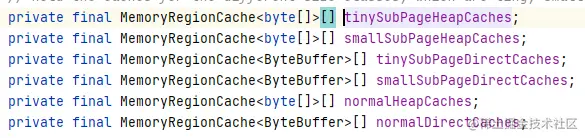

对应的线程缓冲池里面定义了六个数组，其中tinySubPageDirectCaches类型的长度为32！这里会将释放内存的大小/16计算当前释放的内存属于那个 MemoryRegionCache！

寻找到对应的MemoryRegionCache后，将该缓冲池加入到MemoryRegionCache的队列中，以便后续使用！

加入缓冲池失败就释放连续的内存

freeChunk(chunk, handle, sizeClass, nioBuffer, false);

void freeChunk(PoolChunk<T> chunk, long handle, SizeClass sizeClass, ByteBuffer nioBuffer, boolean finalizer) {
        final boolean destroyChunk;
        synchronized (this) {
            if (!finalizer) {
                switch (sizeClass) {
                    case Normal:
                        ++deallocationsNormal;
                        break;
                    case Small:
                        ++deallocationsSmall;
                        break;
                    case Tiny:
                        ++deallocationsTiny;
                        break;
                    default:
                        throw new Error();
                }
            }
            destroyChunk = !chunk.parent.free(chunk, handle, nioBuffer);
        }
        if (destroyChunk) {
            // 保持同步锁时不需要调用destroyChunk。
            destroyChunk(chunk);
        }
    }

destroyChunk = !chunk.parent.free(chunk, handle, nioBuffer);

boolean free(PoolChunk<T> chunk, long handle, ByteBuffer nioBuffer) {
    chunk.free(handle, nioBuffer);
    if (chunk.usage() < minUsage) {
        remove(chunk);
        // Move the PoolChunk down the PoolChunkList linked-list.
        return move0(chunk);
    }
    return true;
}

标记一段连续的内存为未使用！

chunk.free(handle, nioBuffer);

/**
 * 释放一个子页面或页面的一部分当从PoolSubpage中释放一个子页面时，可能会将其添加回拥有的PoolArena的子页面池中。
 * 如果PoolArena中的子页面池还具有至少另一个给定elemSize的PoolSubpage，我们可以完全释放其拥有者页面，因此可用于后*
 * 续分配
 *
 * @param handle handle to free
 */
    void free(long handle, ByteBuffer nioBuffer) {
        int memoryMapIdx = memoryMapIdx(handle);
        int bitmapIdx = bitmapIdx(handle);
        //当时subpage的时候
        if (bitmapIdx != 0) {
            //获取当前对应的PoolSubpage
            PoolSubpage<T> subpage = subpages[subpageIdx(memoryMapIdx)];
            assert subpage != null && subpage.doNotDestroy;
            //寻找PoolSubpage的head节点
            PoolSubpage<T> head = arena.findSubpagePoolHead(subpage.elemSize);
            synchronized (head) {
                //与分配内存反向操作 包括减少bitmap的值和增加可用内存块的数量
                if (subpage.free(head, bitmapIdx & 0x3FFFFFFF)) {
                    return;
                }
            }
        }
        //Page级别的内存分配
        //空闲内存 + 当前要释放的内存
        freeBytes += runLength(memoryMapIdx);
        //设置满二叉树的状态为未使用
        setValue(memoryMapIdx, depth(memoryMapIdx));
        //迭代更新父级节点为未使用
        updateParentsFree(memoryMapIdx);

        if (nioBuffer != null && cachedNioBuffers != null &&
                cachedNioBuffers.size() < PooledByteBufAllocator.DEFAULT_MAX_CACHED_BYTEBUFFERS_PER_CHUNK) {
            cachedNioBuffers.offer(nioBuffer);
        }
    }

释放这一段内存，将Chunk对应的16M内存块，移动到对应的使用率的队列里面！

if (chunk.usage() < minUsage) {
    remove(chunk);
    // 如果当前的Chunk小于对应队列使用率的临界值，就将该CHunk删除并向前一个队列移动！
    return move0(chunk);
}

加入到对象缓存池

回到：io.netty.buffer.PooledByteBuf#deallocate
```
 recycle();
```
```
private void recycle() {
        recyclerHandle.recycle(this);
    }
```
将当前这个对象压入自己的栈中！防止GC，后续使用的时候直接返回！

四、总结

分配内存分为三种模式的分配，Page、SubPage、Huge
Page的默认大小是8K，当我们分配的大小为大于等于8K的时候，会寻找一个或者多个连续的Page进行返回和分配！
SubPage专注于分配小于8K的内存，他会寻找一个对应的Page, 将其等分为相等的若干份内存块，然后返回使用！
Huge分配的是大于16M的不做任何优化操作，直接分配！
释放内存的时候，会将该段内存添加到线程缓存内使用，若下次重复获取数据，则直接从当前的线程缓冲中获取，避免重复分配内存耗时！
当加入到县城缓存失败的时候，会将该段内存标记为释放，增加空闲内存！
当程序qps过高的时候，为了防止重复的创建ByteBuf，造成GC的压力，所以将ByteBuf缓存起来，重复使用，避免反复创建！
