iOS 底层探索篇 —— Cache分析

这是我参与8月更文挑战的第5天，活动详情查看：8月更文挑战

Cache底层分析

cache结构猜测

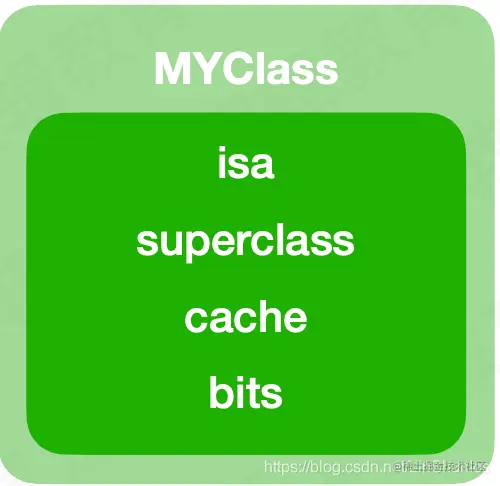

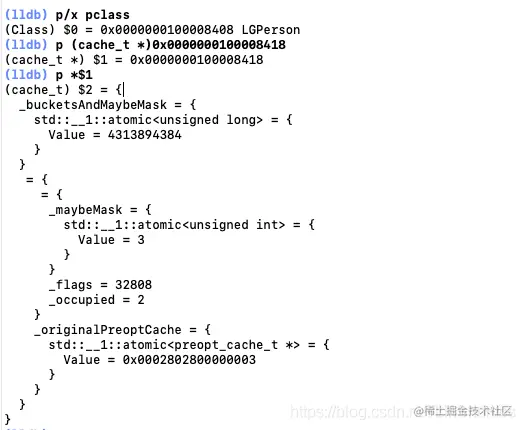

之前我们在获取bits的时候，是通过内存平移，那么我们获取cache，也可以通过内存平移。 isa和 superclass都是8位，所以需要平移16位才能获得cache。 我们在lldb中得到LGPerson类的地址，然后平移16位，并将其转为cache_t *类型，然后将里面的内容打印出来。

这里我们就获得了cache_t的数据。

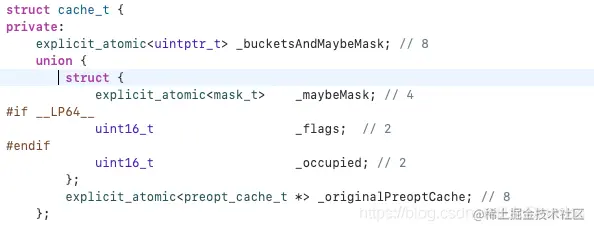

对比一下在源码里的结构，证明确实是cache_t的数据。在这里我们不知道到底哪个才是我们想要的数据，所以我们可以去看一下结构里的方法，看看对哪个数据进行增删改查。

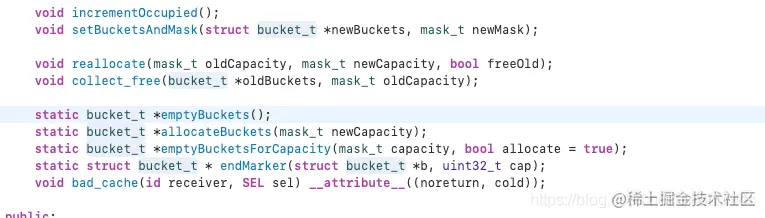

我们发现，结构体里面的方法，大部分是对 bucket_t进行操作的，我们再点进去bucket_t。

发现里面装着imp和sel。

LLDB证明cache结构

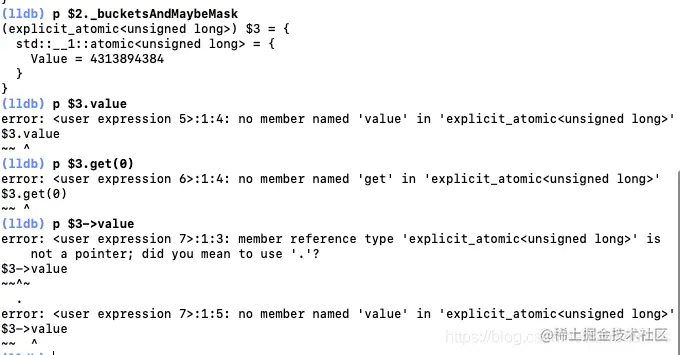

我们来找一下，哪里可以获取到bucket_t. 我们用之前拿到的cache_t,输出_bucketsAndMaybeMask

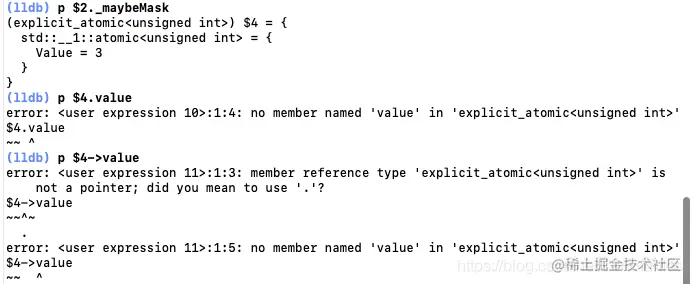

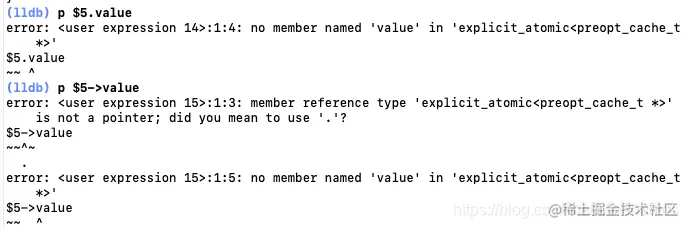

我们发现我们无法获得里面的值。我们换个目标，到_maybeMask里面试试。

发现依然不是我们想要的。我们再换个目标，到_originalPreoptCache里面试试。

发现_originalPreoptCache也不是我们想要的数据，那么我们就转移方向，去方法那里寻找。

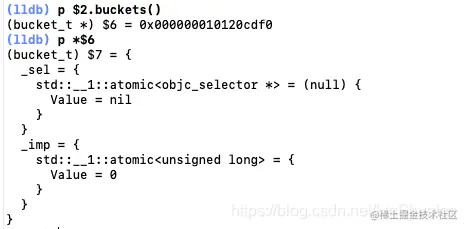

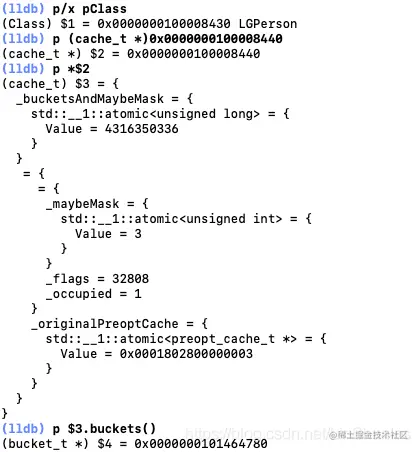

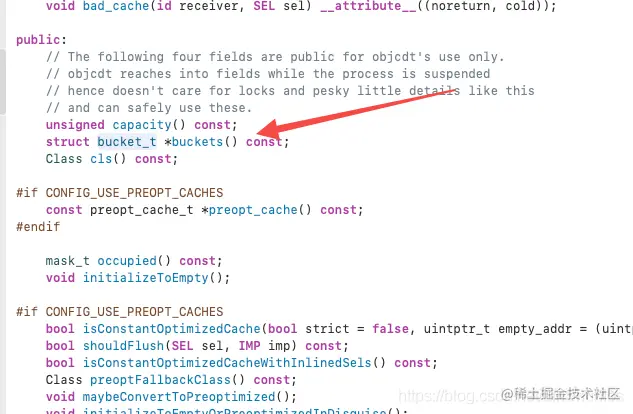

我们在结构体方法中发现buckets()这个方法，并且返回struct bucket_t 指针，我们来验证一下。

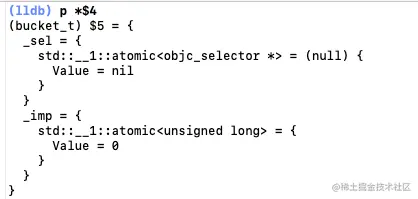

我们发现，虽然sel，imp的值是空，但是确实是我们想要的数据。为什么这里的sel，imp是为空呢？因为这里是缓存区，我们需要先调用方法，才会把方法缓存到缓存区。我们执行一下saySomething方法。

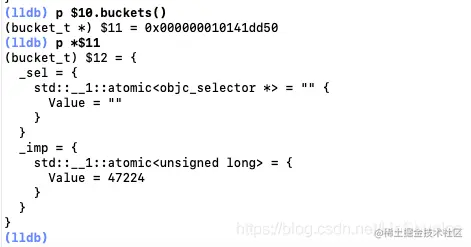

然后在重新获取一遍数据。

buckets 其实是用哈希数组存储的。

哈希数组

散列表（Hash table，也叫哈希表），是根据关键码值(Key value)而直接进行访问的数据结构。也就是说，它通过把关键码值映射到表中一个位置来访问记录，以加快查找的速度。这个映射函数叫做散列函数，存放记录的数组叫做散列表。哈希表存在哈希冲突的问题，我们通过哈希函数获取两个下标，哈希函数给的下标是一样的。 那么如何解决这个问题呢，有个方法就是拉链法。

拉链法 的实现比较简单，将链表和数组相结合。也就是说创建一个链表数组，数组中每一格就是一个链表。若遇到哈希冲突，则将冲突的值加到链表中即可。

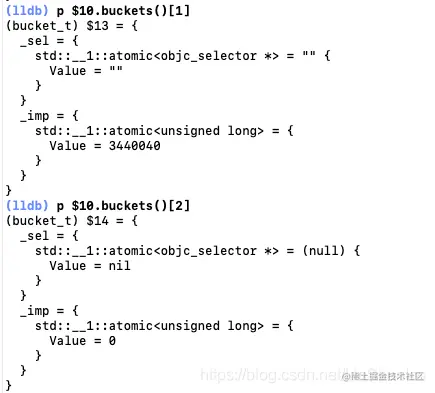

在回到我们的buckets, 这里的[1]并不是取数组的第二个元素，而是取内存平移的意思。

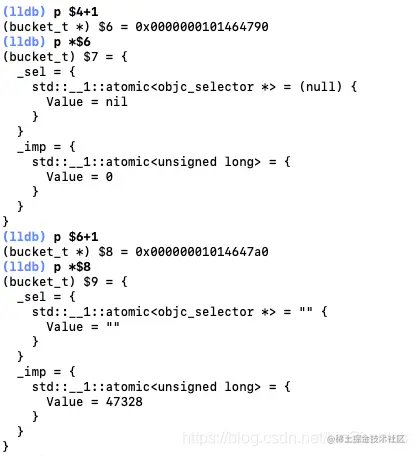

验证一下用内存平移取值：

发现确实是的。

我们看到我们获得了bucket_t结构体，但是我们的_sel的值是空的，我们就去方法区中寻找是否有方法返_sel。

我们在方法区中找到类似sel的get方法，我们来实验一下。

发现我们确实得到了sel，我们再来找一下imp。

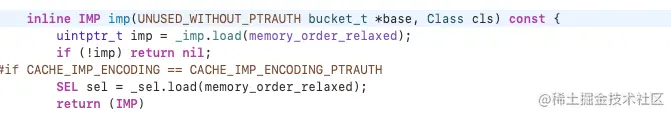

发现了类似imp的get方法。我们来实验一下。

发现确实得到了imp。

脱离源码环境证明cache结构

优点：

• 适用于源码无法调适的情况
• 省略LLDB过程，操作只需要运行即可
• 小规模取样，对底层结构更加清晰

创建方法

首先我们知道我们要获取cache，我们知道cache在class里面，所以我们去获取objc_class的数据结构。

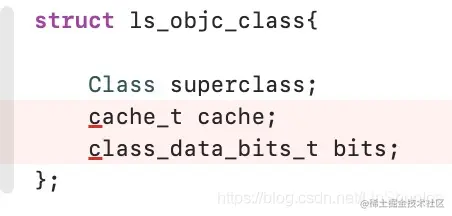

我们将类的数据结构改成只包含成员的，并且将名字改掉与系统的隔离开来。 接下来我们要将缺少的数据结构cache_t以及class_data_bits_t 按照同样的方法改成自己的结构体。

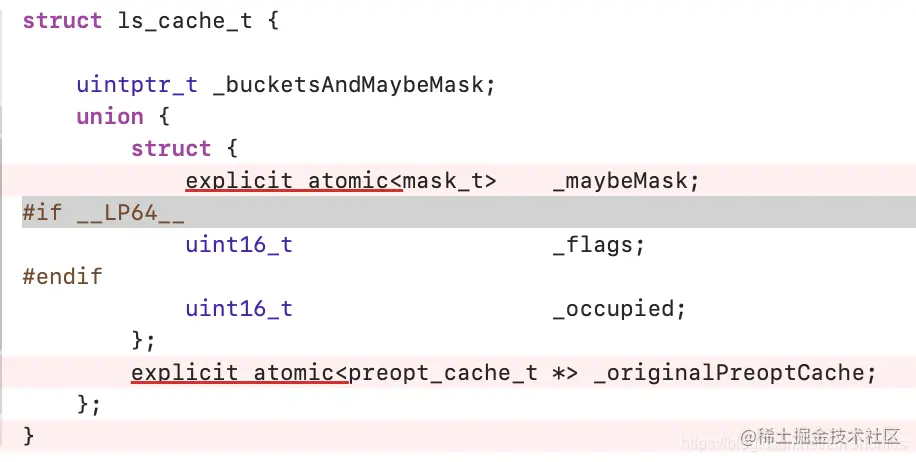

因为我们知道我们的系统支持 __lp64__，所以可以把if去掉。这里我们需要的是_maybeMask，_flags，_occupied， 所以我们就把 explicit_atomic<preopt_cache_t *> _originalPreoptCache去掉，精简一下，得到下面的结构体。

这里缺少mask_t,我们在源码中点进去看一下。

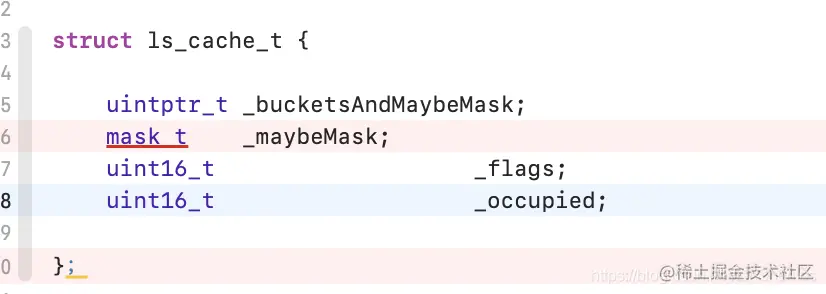

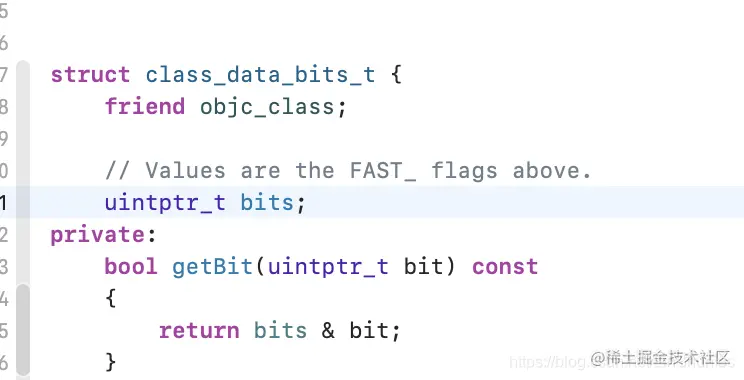

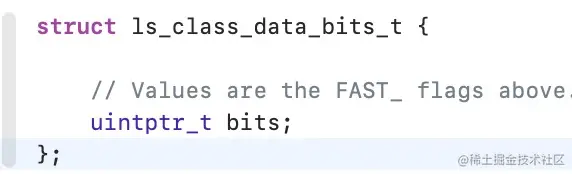

发现mask_t是unit32_t,最后得到结构体。 接下来简化class_data_bits_t：

简化后：

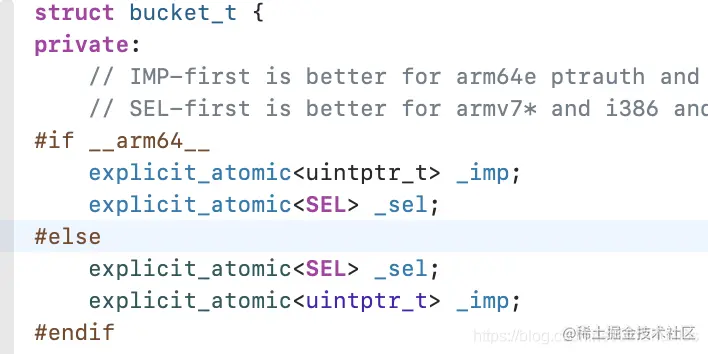

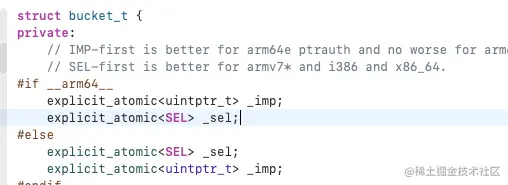

因为我们要用到bucket_t，所以把bucket_t也拿出来。 原结构体：

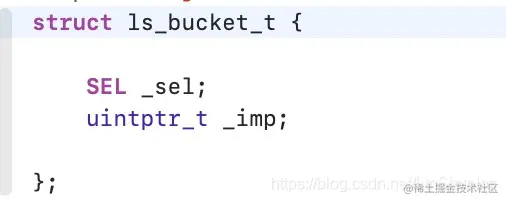

因为我用的是mac，简化后：

接下来，就是代码实现：

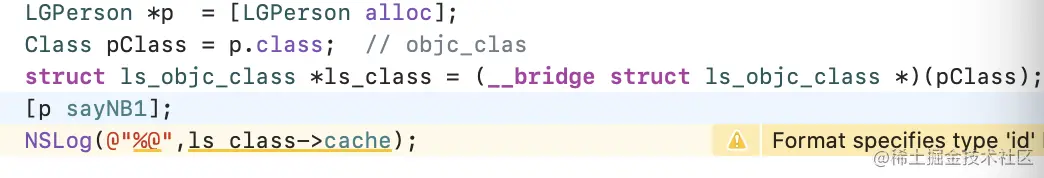

这里我们获得LGPerson的类，并将其强转为我们自定义的类，然后获取里面的数据。

发现是可以打印的，我们再来打印_occupied和_maybeMask试试。

发现打印出来的数字大的离谱。这里发现我们获取的数据结构有问题。哪里出了问题呢？ 原因就是我们的ls_objc_class少了一个成员，就是从objc_object 那里继承来的isa，因为数据结构强转的话是一一对应的，我们现在的结构，相当于把isa值赋给了superclass.而把superclass 的值赋给了cache。 我们把isa加上去，重新打印一下试试。

终于打印出我们想要的东西了。

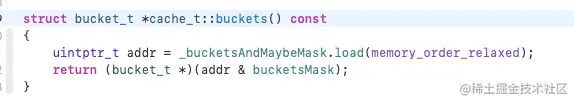

我们写个for循环把要的数据打印出来。因为我们要获取bucket_t数据，所以要想办法将bucket_t获取出来。因此，我们去看cache里面是如何获取bucket_t的。

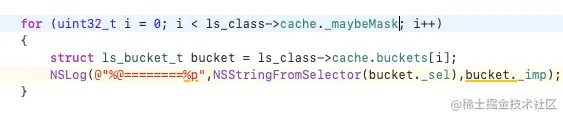

发现原来是用_bucketsAndMaybeMask来进行操作获取的bucket_t。接下来蒙一下，把 uintptr_t _bucketsAndMaybeMask 换成 struct ls_bucket_t *buckets. 然后就可以写for循环了。

接着运行一下试试。

发现sayNB1 确实被放进缓存了。多运行一个sayNB2方法试试。

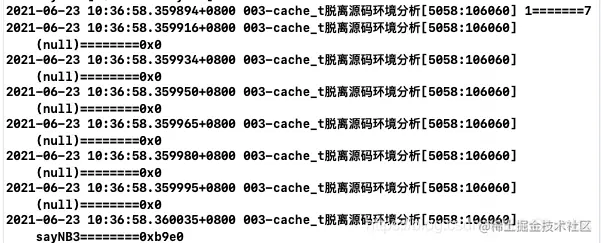

在多运行一个sayNB3方法打印试试。

发现一个问题，我们刚开始打印的是 1 ======= 3，这里变成了 1 =====7，并且cache里面的方法只有sayNB3。我们在加一个类方法试试。

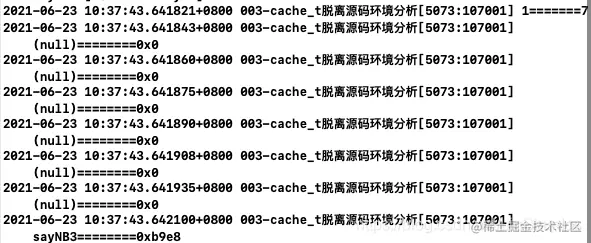

得到的是一样的结果。我们继续添加一个对象方法sayNB4。

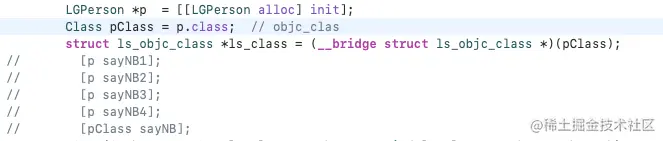

添加成功，证明类方法是不会储存在类的cache里面的。我们把之前的对象 init 一下。再把之前调用的方法注释掉。

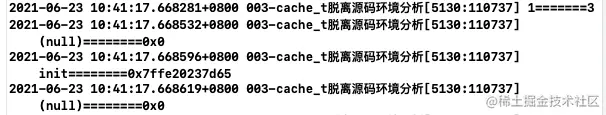

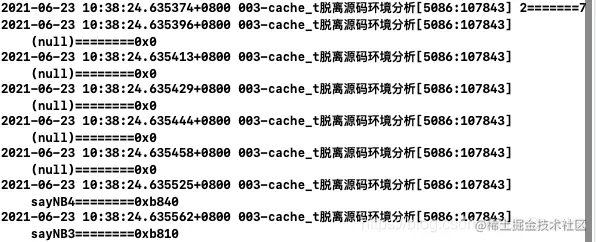

运行一下发现打印结果如下：

我们是没有写init 方法的，那么这里打印出init方法，说明了这里调用的是NSObject里面的init 方法。

这里有个问题。之前的_occupied和_maybemask，为什么会从 1 和 3， 变为 1和7呢？我们就去探究cache里面到底是如何实现的。

cache insert 流程

我们想一下切入点，我们现在有一个cache，cache里面肯定有一个插入，因为有写才能够有读，刚才我们sayNB1 ，sayNB2 用的就是读的方法。那接下来我们就去找插入的方法，然后在结构体中找到：

我们点进去这个方法看一下。

当我们第一次进来的时候，我们的cache是空的，所以关注这个if里面的函数。 我们看一下INIT_CACHE_SIZE 是什么东西，点进去看一下。

在点一下INIT_CACHE_SIZE_LOG2 看看是什么。

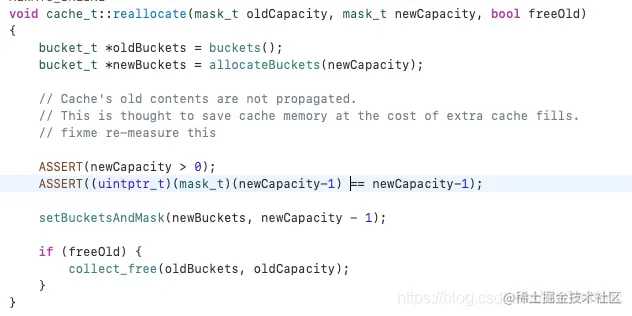

发现INIT_CACHE_SIZE_LOG2 是 2.(1 << INIT_CACHE_SIZE_LOG2), 那么这个意思就是1在二进制中左移两位，等于十进制的4。那么就代表INIT_CACHE_SIZE等于4.所以capacity等于4. 我们在点击reallocate看看里面进行了什么操作。

这里我们看到，这个方法创建了新的桶子，并且为buckets和mask进行了赋值，点进去这个方法看一下。

发现这个方法为_bucketsAndMaybeMask赋值了buckets，为_maybeMask赋值了mask。 这里的_occupied为什么设为0呢？因为 sel 和 imp 还没插入进去。 接下来我们继续看方法的下部分。

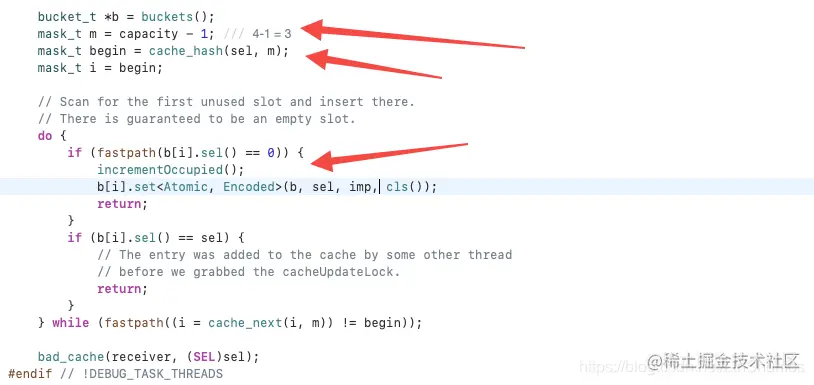

我们之前得到capacity = 4，那么mask_t m = 4-1 = 3。begin是通过哈希计算得到的起始索引位置， 同时我们看到下面的incrementOccupied方法，知道这里进行了occupied值的操作。 我们看到occupied值的操作是一个do while 循环。while (fastpath((i = cache_next(i, m)) != begin))代表的是从散列表里查找，如果上述条件不成立（索引冲突），那么通过cache_next计算出新的索引再查找插入。 if (fastpath(b[i].sel() == 0)) 说明如果通过索引找到的该SEL为空，代表从来没有进来过，那么就插入bucket_t，然后进行 occupied ++操作，

if (b[i].sel() == sel)代表，用索引从bucket里面取sel和传进来的sel做比较，如果一样证明已经存这个方法，那么就直接返回。

为什么 _maybeMask 会突然变为7呢？

我们来看下第二次进去的情况。

这里有个条件， 就是newOccupied + CACHE_END_MARKER <= cache_fill_ratio(capacity)， newOccupied 我们去找前面的赋值发现为

CACHE_END_MARKER 点进去，发现为

cache_fill_ratio点进去，发现为

所以就是 原有的Occupied + 2 <= （capacity * 3 / 4）的情况下，就会进行正常的插入（不做任何的处理直接进入下面的插入操作）。 为什么到容量的四分之三（负载因子）就扩容呢？这是因为负载因子是0.75的时候空间利用率是比较好的，还有一个原因就是在负载因子在0.75的时候对哈希冲突有一定有效的避免。

这个条件是在支持100&利用buckets的时候，如果capacity 小于FULL_UTILIZATION_CACHE_SIZE 的时候 而且 newOccupied + CACHE_END_MARKER <= capacity 的情况下正常插入（不做任何的处理直接进入下面的插入操作）。

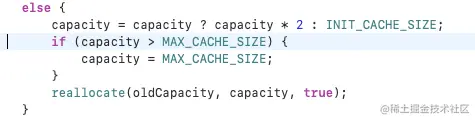

如果不是第一次进来，Occupied + 2 > （capacity * 3 / 4） 的话，我们就会进行一个两倍扩容的操作， 比如，4*2 = 8，而_maybeMask = capacity -1 = 8-1 = 7.

这就是为什么_maybeMask从3变为7的原因。

那么 什么时候会第二次扩容呢， 我们算一下 x + 2 > 8 * 3 / 4, x = 5,那么也就是在要添加第六个方法的时候，会进行扩容，证明一下。

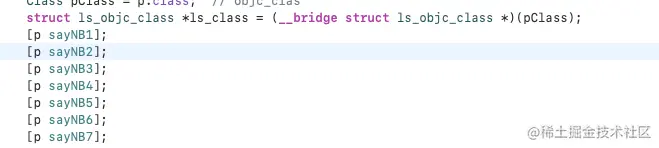

这里是从sayNB2开始算起，因为sayNB2扩容的时候把之前的方法清空了，运行一下。

发现果然在添加第六个（第二个方法扩容了所以算第一个方法，sayNB7就是第7个了）方法，也就是sayNB7的时候扩容了。

为什么之前的方法都被清空了呢？

我们注意到，扩容的时候，

这里的reallocate方法传入的是true。

而这个参数代表的是，是否要释放旧的空间，因为扩容的时候传的是true，那么就代表在扩容的时候，会把之前的内存地址全都清空。 为什么我们要清空而不直接将之前的方法放入到新开辟的容器里呢？ 这是因为如果我们要将之前的方法放入到新开辟的容器里，要进行数组平移，会消耗大量的内存和性能，相对比重新插入缓存的话，消耗大的多，所以这里就不把之前的方法放入到新开辟的容器里。况且之前调用的方法，也有可能不会调用第二次。

总结

1. _occupied 是什么？

• _occupied表示哈希表中 sel-imp的占用大小(即可以理解为分配的内存中已经存储了sel-imp的的个数)，

• init会导致occupied变化

• 属性赋值，也会隐式调用，导致occupied变化

• 方法调用，导致occupied变化

2. 什么时候进行扩容

• 当_occupied + 2 > (当前的容积大小 *3 /4)的 时候，进行扩容，大小为扩容前两倍。
• 假如 当前的容积大小为4 ，那么就是在添加第三个放的的时候进行跨容（2 + 2 > 3）。

3. 扩容后为什么之前的方法清空了

• 这是因为如果我们要将之前的方法放入到新开辟的容器里，要进行数组平移，会消耗大量的内存和性能，相对比重新插入缓存的话，消耗大的多，所以这里就不把之前的方法放入到新开辟的容器里。
• 之前调用的方法，也有可能不会调用第二次。

4.为什么方法的打印不是连续的

• 因为sel-imp的存储是通过哈希算法计算下标的，所以导致下标是随机的，并不是固定的。

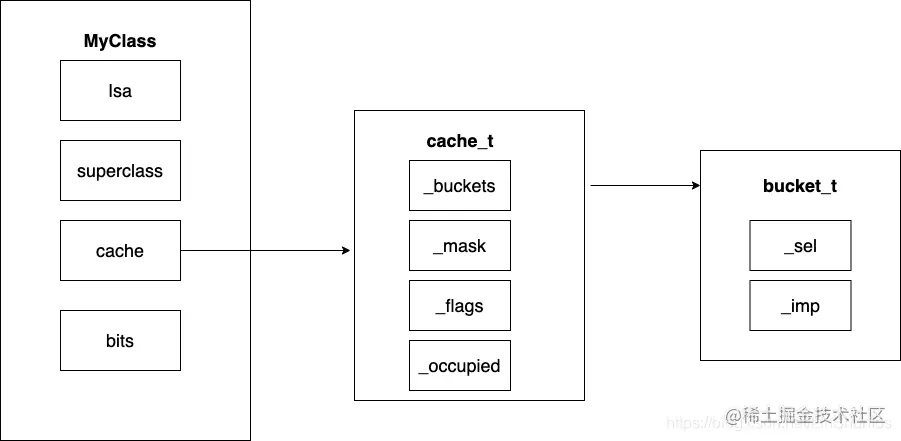

5. cache_t流程图
