【手写 Vue2.x 源码】第三十二篇 - diff 算法 - 乱序比对

BraveWang
551 阅读6分钟

一，前言

上篇，diff 算法 - 比对优化（下），主要涉及以下几个点：

  • 介绍了儿子节点比较的流程
  • 介绍并实现了头头、尾尾、头尾、尾头4种特殊情况比对

本篇，继续介绍 diff 算法 - 乱序比对

二，乱序比对

1，前文回顾

之前两篇主要介绍了，在进行乱序比对前针对几种特殊情况的处理，以提升比对性能：

  • 一方有儿子，一方没有儿子；
    • 老的有儿子，新的没有儿子：直接将多余的老 dom 元素删除即可；
    • 老的没有儿子，新的有儿子：直接将新的儿子节点放入对应的老节点中即可；
  • 新老节点都有儿子时，进行头头、尾尾、头尾、尾头对比；
  • 头头、尾尾、头尾、尾头均没有命中时，进行乱序比对；

本篇，主要介绍diff算法的乱序比对，目标是尽可能复用老节点，以提升渲染性能；

2，乱序比对方案

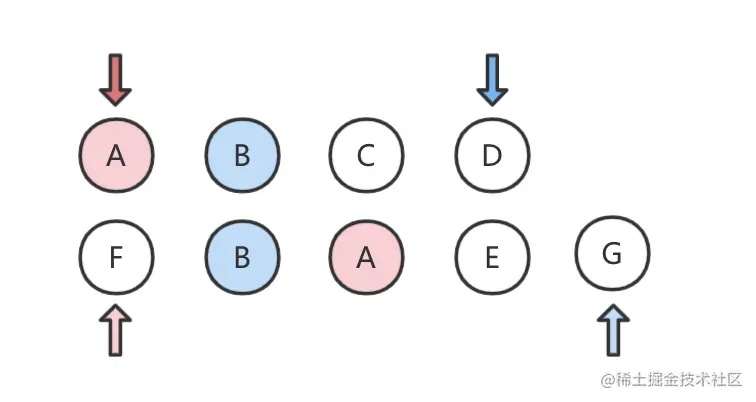

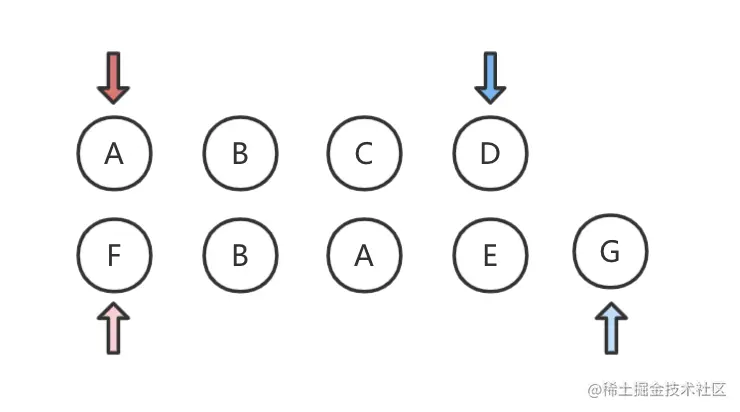

下面这种情况，头头、尾尾、头尾、尾头都不相同：


在理想情况下，A、B 节点是可以被复用的：


方案设计

以新节点为主，以老节点做参照，先到老儿子集合中去找能复用的节点，再将不能复用老节点删掉；

创建映射关系

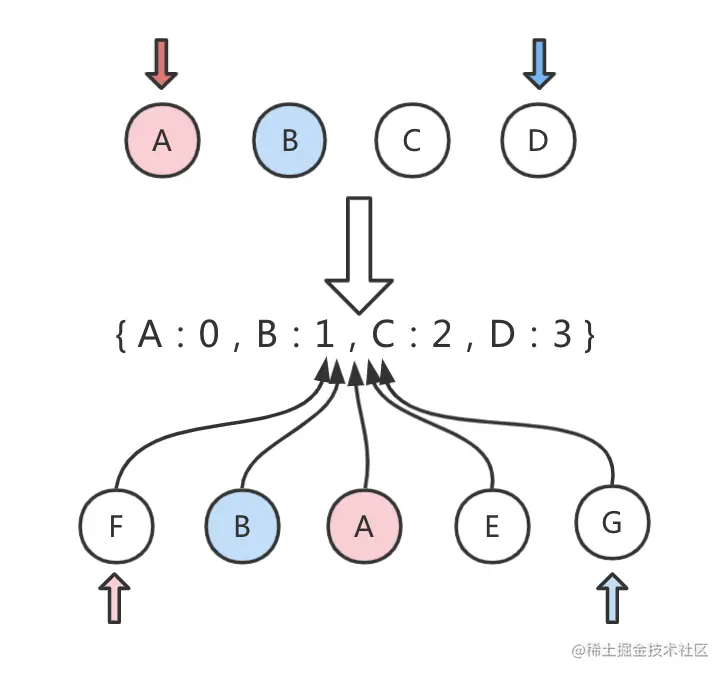

根据老儿子集合，创建一个节点key和索引index的映射关系mapping，用于判定节点是否可被复用：

取新节点，依次到老的索引列表mapping中查找是否存在，如果存在就复用，不存在则重新创建；


3，乱序比对过程分析

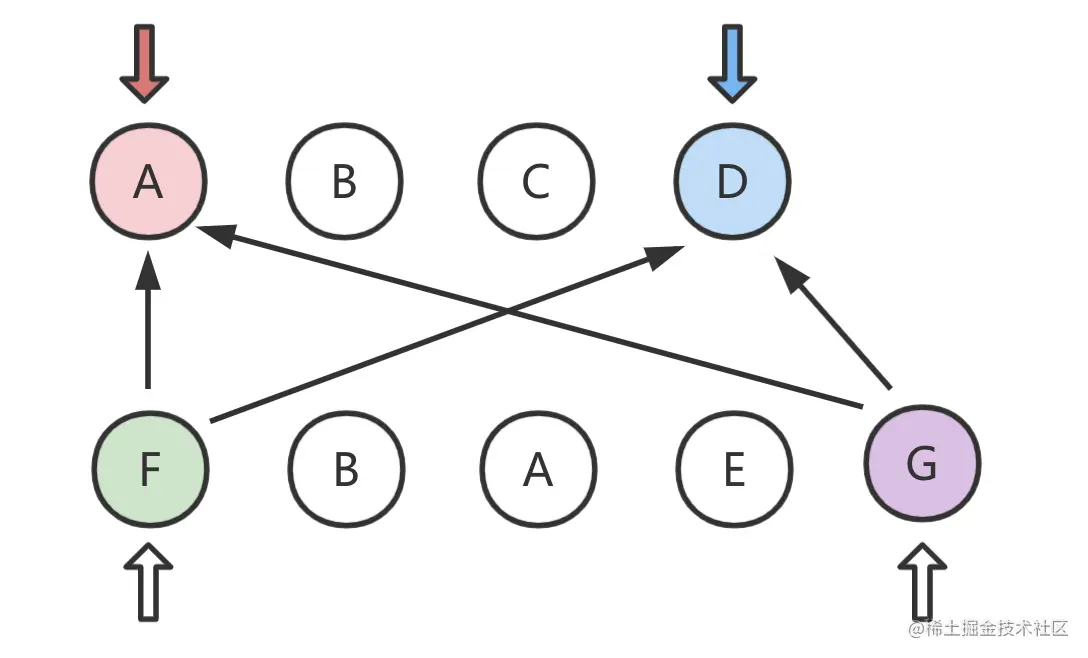

1，先比对一下头头、尾尾、头尾、尾头，都没有命中：


查找F是否在映射关系中，不在，直接做插入操作：插入到老的头指针前面的位置

即：将F节点插入到A节点的前面，并将新的头指针向后移动：

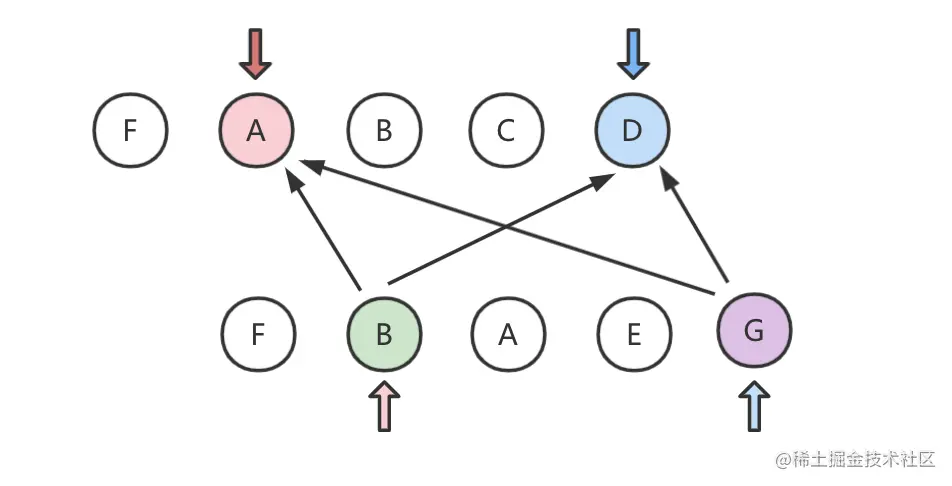

2，再对比一下头头、尾尾、头尾、尾头，还是没有命中：

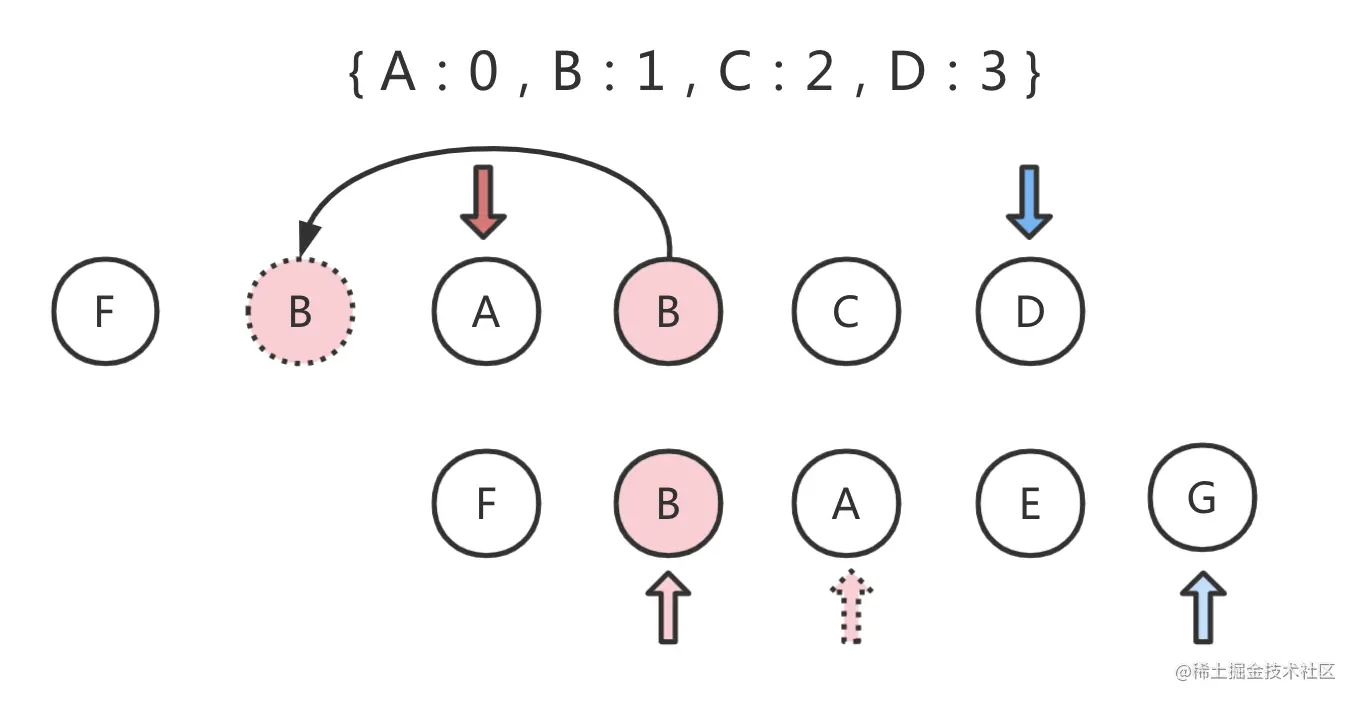

继续查找B是否在映射关系中，B在映射关系中，复用B节点并做移动操作：将复用节点移动到头指针指向节点的前面；

即：将老的B节点移动到A节点的前面，并将新的头指针向后移动：


备注：由于原来的B节点被移动走了，所以之前的空位置要做标记，后续指针移动至此直接跳过；

3，继续比对一次头头、尾尾、头尾、尾头，命中了头头比对：


这时，按照头头比对的逻辑：老的头指针向后移动，新的头指针也向后移动；（同理，如果命中尾尾比对，将新老尾指针都向前进行移动）

由于之前B节点已经移动到A节点前面了，所以老的头指针需要跳过原始B节点的位置，直接移动到C节点所在的位置：


备注：这里使用到了之前B节点移动走之后所做的空位置标记；

4，继续比对一次头头、尾尾、头尾、尾头，没有命中：

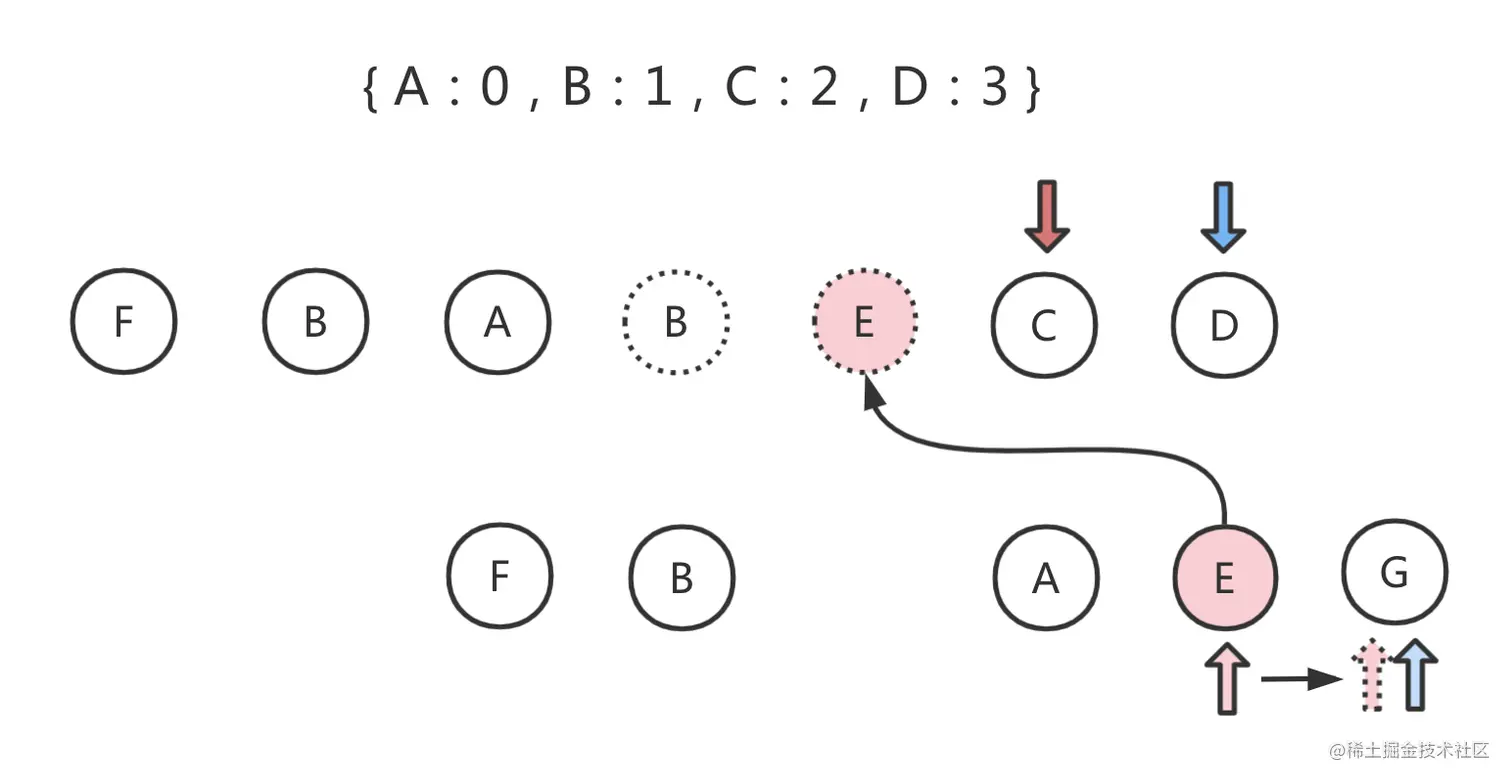

查找E是否在映射关系中，不在，直接做插入操作：插入到老的头指针前面的位置

即：将E节点插入到C节点的前面，并将新的头指针向后移动：

备注：永远是插入到老的头指针前面的位置；

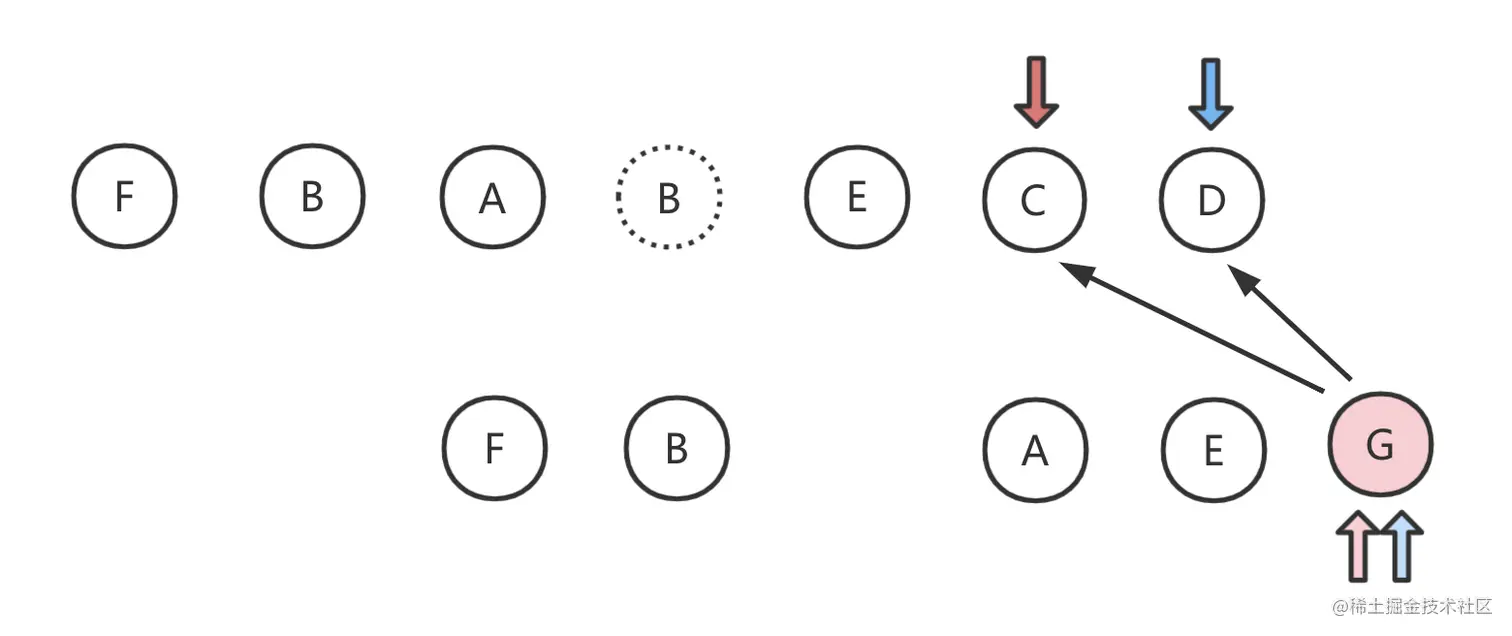

5，继续比对一次头头、尾尾、头尾、尾头，没有命中：

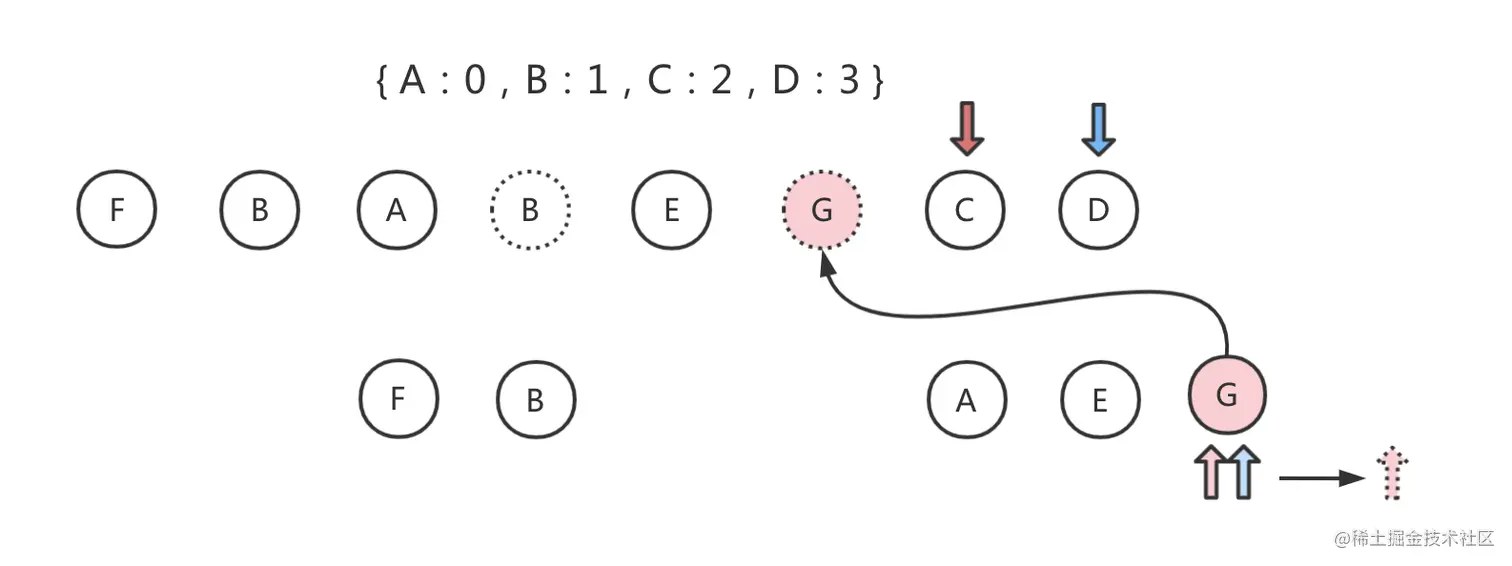

查找G是否在映射关系中，不在，直接做插入操作：插入到老的头指针前面的位置;

即：将G节点插入到C节点的前面，并将新的头指针向后移动：


6，由于新儿子数组已全部比对完成，剩余的老节点直接删除即可

依次删除“从老的头节点到老的尾节点”区域的全部节点：


所以，最终结果为F B A E G；其中，对A、B节点实现了节点复用；

三，代码实现

1，新老节点更新示例

let render1 = compileToFunction(`<div>
    <li key="A">A</li>
    <li key="B">B</li>
    <li key="C">C</li>
    <li key="D">D</li>
</div>`);

let render2 = compileToFunction(`<div>
    <li key="F" style="color:pink">F</li>
    <li key="B" style="color:yellow">B</li>
    <li key="A" style="color:blue">A</li>
    <li key="E" style="color:red">E</li>
    <li key="P" style="color:red">P</li>
</div>`);

2，创造映射关系

根据老儿子集合创建节点key与索引index的映射关系mapping：

// src/vdom/patch.js#updateChildren#makeKeyByIndex

function updateChildren(el, oldChildren, newChildren) {
  // ...

  /**
   * 根据children创建映射
   */
  function makeKeyByIndex(children) {
     let map = {}
     children.forEach((item, index)=>{
       map[item.key] = index;
     })
     console.log(map)
     debugger;
     return map
  }

  let mapping = makeKeyByIndex(oldChildren);
  // ...
}

查看控制台输出mapping信息：


3，处理步骤

节点筛查：到mapping映射中，查找新节点是否存在：

  • 不存在，将当前参加比对的新节点，插入到老的头指针对应的节点前面;
  • 存在，复用老节点，将当前参加比对的老节点移动到老的头指针前面;

节点复用的实现步骤：

  1. 插入dom中
  2. 执行patch方法更新属性
  3. 原位置置空
  4. 指针移动
while (oldStartIndex <= oldEndIndex && newStartIndex <= newEndIndex) {

  // 循环开始，优先处理 oldStartVnode 和 oldEndVnode 为空的情况
  // 原因：之前节点被移走时，原始位置被置空为undefined，处理时需要跳过
  if(!oldStartVnode){
    oldStartVnode = oldChildren[++oldStartIndex];
  }else if(oldEndVnode){
    oldEndVnode = oldChildren[--oldEndIndex];

  // 前面 4 种逻辑（头头、尾尾、头尾、尾头）,主要考虑实际使用中的特殊场景
  } else if (isSameVnode(oldStartVnode, newStartVnode)) {// 头头比较
    // ...
  }else if(isSameVnode(oldEndVnode, newEndVnode)){// 尾尾比较
    // ...
  }else if(isSameVnode(oldStartVnode, newEndVnode)){// 头尾比较
    // ...
  }else if(isSameVnode(oldEndVnode, newStartVnode)){// 尾头比较
    // ...
  }else{// 不满足特殊情况，执行乱序比对

    // 筛查当前新的头指针对应的节点在mapping中是否存在
    let moveIndex = mapping[newStartVnode.key]

    // 1）不存在：将当前比对的新节点插入到老的头指针对用的节点前面
    if(moveIndex == undefined){
      // 将当前新的虚拟节点创建为真实节点，插入到老的开始节点前面
      el.insertBefore(createElm(newStartVnode), oldStartVnod e.el);

    // 2）存在：复用老节点
    }else{
      // 移动节点：将当前比对的老节点移动到老的头指针前面
      let moveVnode = oldChildren[moveIndex];
      el.insertBefore(moveVnode.el, oldStartVnode.el);

      // 更新属性：节点移动完成之后，对比并更新属性
      patch(moveVnode, oldStartVnode)

      // 标记：由于复用节点会在 oldChildren 中被移走，移走后之前位置需标记为空（后续指针移动时，会跳过空标记位置)
      oldChildren[moveIndex] = undefined;
    }

    // 指针置位：每次处理完成后，新节点的头指针都要向后移动一位
    newStartVnode = newChildren[++newStartIndex];
  }
}

备注：

  • 新指针置位：无论节点是否可复用，新指针都会向后移动，所以在最后统一进行处理；

  • 老指针置位：当存在节点复用时，老节点的指针移动操作，将会在 4 种特殊情况的处理中完成置位；

4，删除多余的老节点

注意：当新老节点进行对比时，可能部分节点后已经被移动走了（复用），节点移走后的原始位置被设置为 undefined;

所以，在删除多余节点时，在新老指针的区间中可能存在着undefined节点，这些节点已经被复用了，需要跳过对这些节点的删除：

// 2，旧的多，（以旧指针为参照）删除多余的真实节点
if(oldStartIndex <= oldEndIndex){
  for(let i = oldStartIndex; i <= oldEndIndex; i++){
    let child = oldChildren[i];
    // child有值时才删除；原因：节点有可能在移走时被置为undefined
    child && el.removeChild(child.el);
  }
}

5，测试乱序比对更新

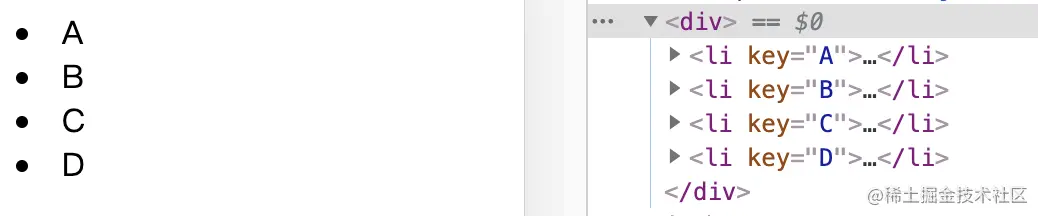

更新前：

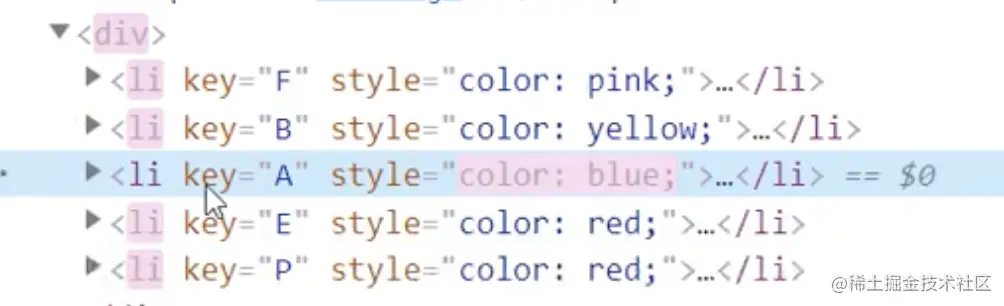

更新后：


根据控制台输出，节点更新情况如下：

  • A节点被复用，只更新了样式属性；
  • F、E、G 节点为新增节点；
  • B节点被复用，仅做了移动操作；

这样，就尽可能的复用了老节点；

四，结尾

本篇，diff 算法-乱序比对，主要涉及以下几个点：

  • 介绍了乱序比对的方案；
  • 介绍了乱序比对的过程分析；
  • 实现了乱序比对的代码逻辑；

下篇，diff 算法的阶段性梳理；

维护日志：

  • 20210811：
    • 二级标题与排版微调；
    • 修改存在瑕疵的图示和部分表达不够明确的语句；
  • 20230221：
    • 添加了内容中的代码和关键字高亮；
    • 调整了代码注释和换行，便于代码逻辑理解；
    • 优化了大量内容，使逻辑表述更加准确易懂；
    • 更新了文章摘要；
