一，前言

上篇，diff 算法-比对优化（上），主要涉及以下几个点：

  • 介绍了如何对儿子节点进行比对；
  • 新老儿子节点可能存在的 3 种情况及代码实现；
  • 新老节点都有儿子时，diff 的方案介绍与处理逻辑分析；

本篇，diff 算法-比对优化（下）

二，比对优化

1，前文回顾

上一篇提到，新老儿子节点比对可能存在的 3 种情况及对应的处理方法：

  • 情况 1：老的有儿子，新的没有儿子

    处理方法：直接将多余的老dom元素删除即可；

  • 情况 2：老的没有儿子，新的有儿子

    处理方法：直接将新的儿子节点放入对应的老节点中即可；

  • 情况 3：新老都有儿子

    处理方法：执行diff比对，即：乱序比对；

针对情况 3 新老儿子节点的比对，采用了“头尾双指针”的方法，如图所示：


优先对新老儿子节点的“头头、尾尾、头尾、尾头”节点进行比对，若均未能命中，最后再执行乱序比对；

2，节点比对的结束条件

结束条件：直至新老节点一方遍历完成，比对才结束；

即："老的头指针和尾指针重合"或"新的头指针和尾指针重合"；


此时，由于发生"老的头指针和尾指针重合"，比对结束，图上状态便是循环中的最后一次比对；

新老节点比对完成后，可复用节点已识别完成，老节点中A、B、C、D节点被复用；将新增节点E添加到老的节点中即可；

将上述逻辑框架转化为代码实现，如下：

// src/vdom/patch.js

/**
 * 新老都有儿子时，执行乱序比对，即 diff 算法的核心逻辑
 * 备注：采用头尾双指针的方式；对头头、尾尾、头尾、尾头 4 种特殊情况做优化；
 *
 * @param {*} el
 * @param {*} oldChildren  老的儿子节点
 * @param {*} newChildren  新的儿子节点
 */
function updateChildren(el, oldChildren, newChildren) {

    // 声明头尾指针（老）
    let oldStartIndex = 0;
    let oldStartVnode = oldChildren[0];
    let oldEndIndex = oldChildren.length - 1;
    let oldEndVnode = oldChildren[oldEndIndex];

    // 声明头尾指针（新）
    let newStartIndex = 0;
    let newStartVnode = newChildren[0];
    let newEndIndex = newChildren.length - 1;
    let newEndVnode = newChildren[newEndIndex];

    // while 循环的中止条件：新老其中一方遍历完成即为结束；
    // 即"老的头指针和尾指针重合"或"新的头指针和尾指针重合"
    while(oldStartIndex <= oldEndIndex && newStartIndex <= newEndIndex){
        // 1，优先做4种特殊情况比对：头头、尾尾、头尾、尾头
        // 2，若未能命中，则采用 diff 乱序比对
        // 3，比对完成后移动指针，继续下一轮比对，直至比对完成
    }

    // 比对完成后，继续处理剩余节点...
}

备注：由于diff算法采用了while循环进行处理，所以复杂度为O(n);

3，情况 1：新儿子比老儿子多，插入新增的

情况 1：新儿子比老儿子多，又分为“从头部开始移动指针”和“从尾部部开始移动指针”两种情况；

从头部开始移动指针

头头比对：

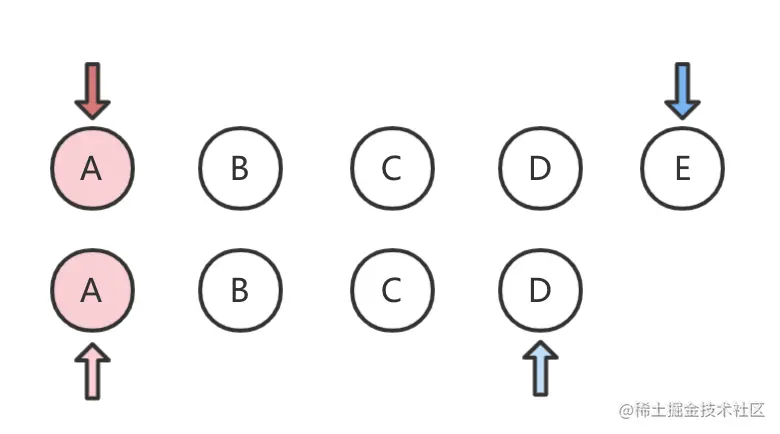

第一次匹配，匹配后移动新老头指针：

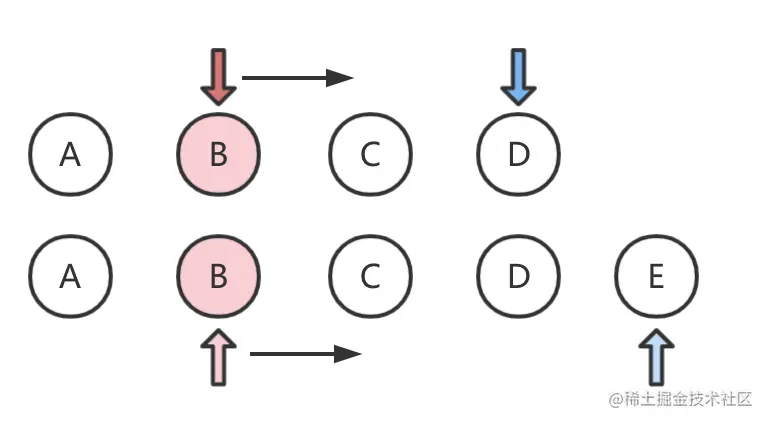

第二次匹配，匹配后移动新老头指针：

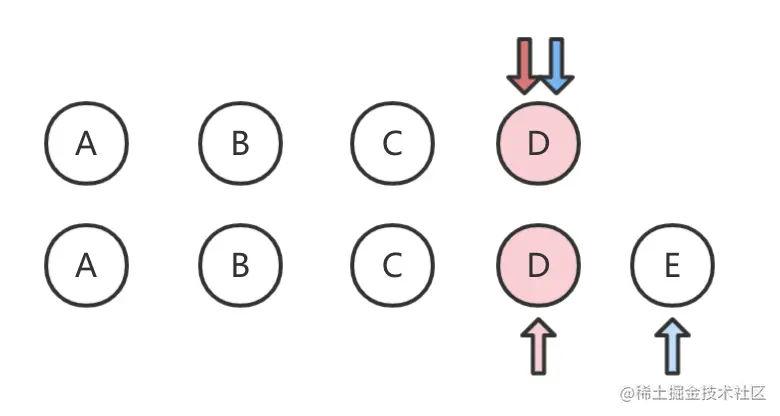

通过多次比对后，直至老节点的头尾指针发生重合，此时，D节点就是while循环的最后一次比对：


本次比对完成之后，指针会继续向后移动一次，将导致老节点的头指针越过尾指针，此时，while循环结束；

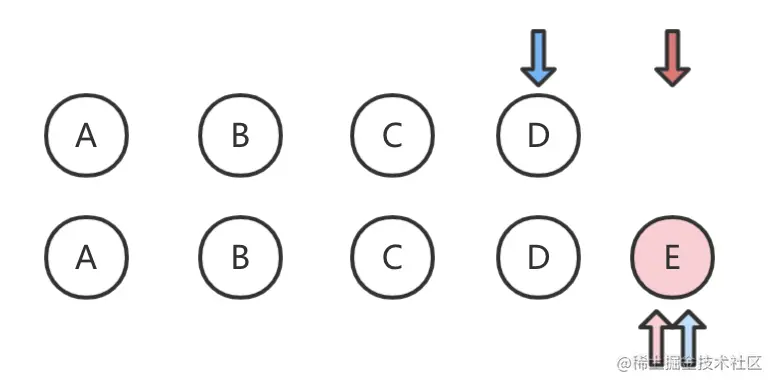

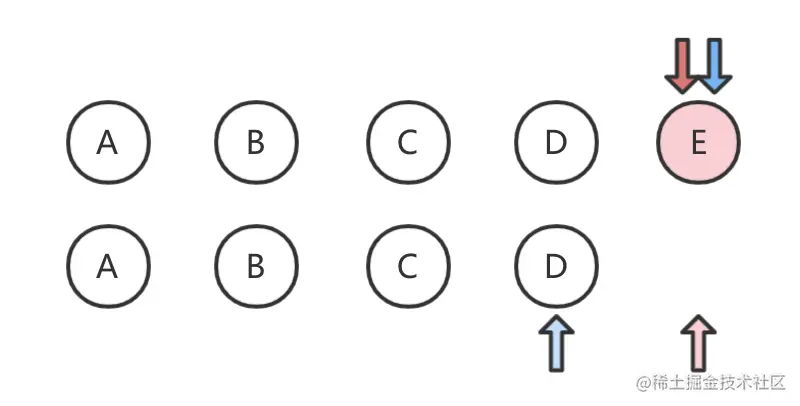

while循环结束时的指针状态如下：


此时，新节点的头指针指向的节点E为新增节点，后面可能还存在F、G、H等其它新增节点，需要将它们（即从newStartIndex到newEndIndex之间的所有节点），全部添加到老节点的儿子集合中；

代码实现：

while(oldStartIndex <= oldEndIndex && newStartIndex <= newEndIndex){

    // 头头比对：
    if(isSameVnode(oldStartVnode, newStartVnode)){

        // ******* 1，比对新老虚拟节点 *******
        // isSameVnode 只能判断标签和 key 一样，但属性可能还有不同；
        // 因此，继续调用 patch 方法，对新老虚拟节点中的属性做递归更新操作；
        patch(oldStartVnode, newStartVnode);

        // ******* 2，比对完成后，更新指针和节点位置 *******
        oldStartVnode = oldStartVnode[++oldStartIndex]; // 更新老的头指针和头节点
        newStartVnode = newStartVnode[++newStartIndex]; // 更新新的头指针和头节点
    }
}

// 新的节点有多余时，追加到 dom 中
if(newStartIndex <= newEndIndex){
    // 遍历多余节点：新的开始指针和新的结束指针之间的节点
    for(let i = newStartIndex; i <= newEndIndex; i++){
       // 获取虚拟节点并生成真实节点，添加到 dom 中
       el.appendChild(createElm(newChildren[i]))
    }
}

isSameVnode方法，只能判断标签和 key 是否完全一样，无法判断属性变化；

因此，需要继续通过 patch 方法，对新老虚拟节点中的属性进行递归更新操作；

测试效果：对复用节点做属性更新，并添加新节点

let render1 = compileToFunction(`<div>
    <li key="A">A</li>
    <li key="B">B</li>
    <li key="C">C</li>
    <li key="D">D</li>
</div>`);

// 对复用节点做属性更新，并添加新节点
let render2 = compileToFunction(`<div>
    <li key="A" style="color:red">A</li>
    <li key="B" style="color:blue">B</li>
    <li key="C" style="color:yellow">C</li>
    <li key="D" style="color:pink">D</li>
    <li key="E">E</li>
    <li key="F">F</li>
</div>`);

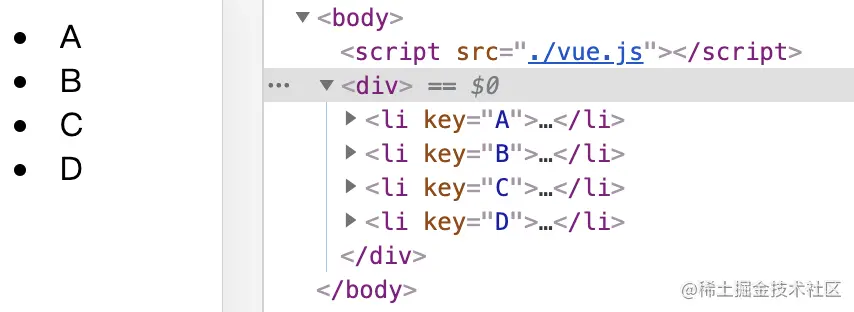

更新前：


更新后：


执行结果：A、B、C、D节点被复用并更新了样式属性，且继续添加了新节点；

即：尽可能复用原有节点，仅更新需要更新的部分；

问题：

  • 将新儿子中的新增节点直接追加到老儿子集合中，使用appendChild即可；
  • 但是，如果新增的节点在头部位置，就不能用appendChild了，看下面的尾尾比对分析；

从尾部开始移动指针

尾尾比对：

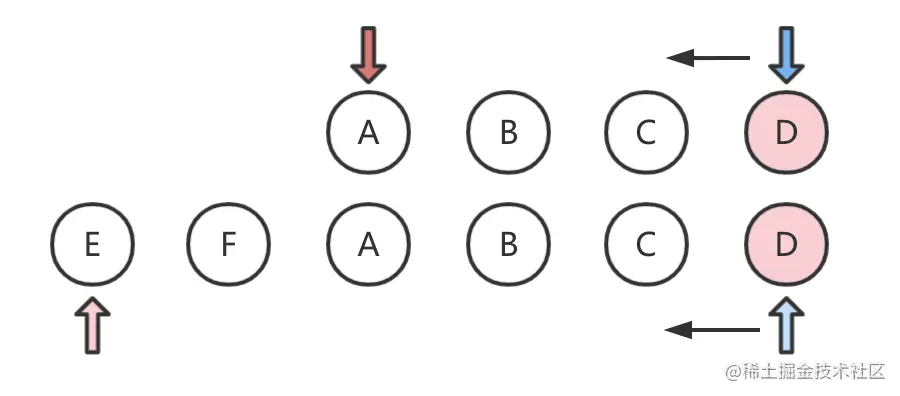

尾指针向前移动，当老节点的头尾指针重合，即while循环的最后一次比对：

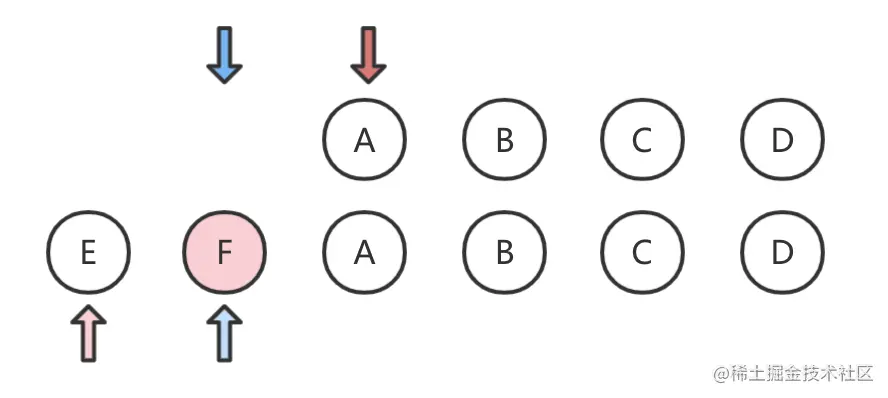

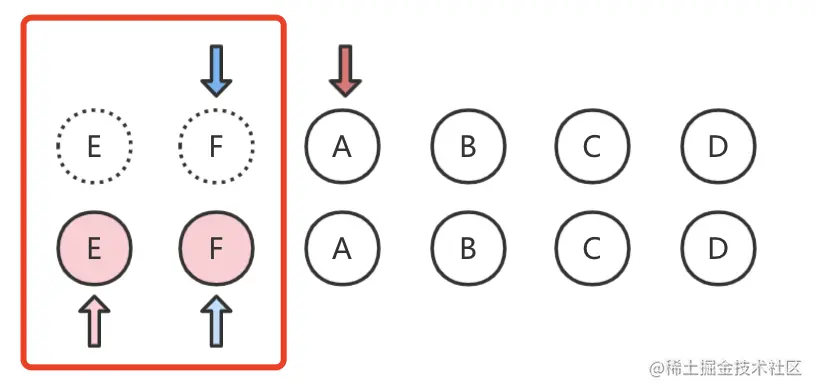

比对完成指针向前移动后，循环结束时的指针状态如下：


while比对完成后，需要将剩余新节点（E、F）添加到老儿子中的对应位置（当前应添加到老儿子集合的头部）


问题：如何向头部位置新增节点

问题：如何将新增节点E、F放置到A前面？

分析：

  • 首先，想要添加到A节点的前面，就不能再使用appendChild做向后追加操作了；
  • 前面的代码是指“从新的头指针到新的尾指针”这一区间的节点，即for (let i = newStartIndex; i <= newEndIndex; i++) 所以，从处理顺序上，是先处理E节点，再处理F节点

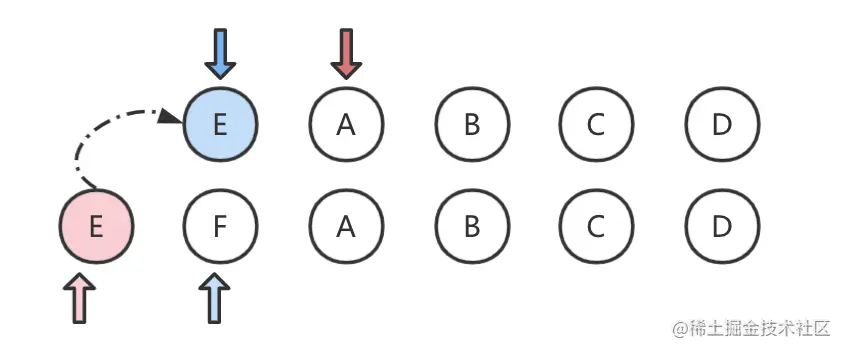

先处理E节点：将E节点放置到A节点前的位置：

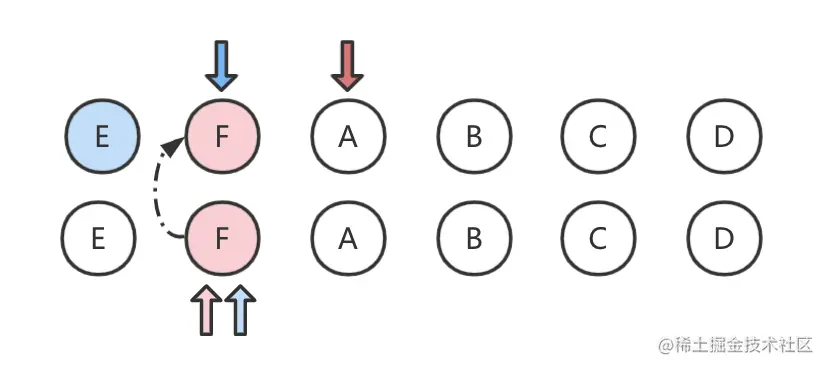

再处理F节点：将F节点插入到A节点与E节点之间的位置：


这样，当新增区域的头尾指针重合，即为最后一次比对；

方案设计：两种比对方式的合并处理

新增的节点的两种情况：有可能被追加到后面，也有可能被插入到前面：

  • 头头比较时，将新增节点追加到老儿子集合的尾部；
  • 尾尾比较时，将新增加点添加到老儿子集合的头部；

综合以上两种情况，如何确定向前 or 向后添加节点呢？


这取决于while循环结束时，新儿子集合的尾指针newChildren[newEndIndex + 1]上是否存在节点：

  • 如果无节点：说明是从头向尾进行比对的，新增节点需要被追加到老儿子集合后面，使用appendChild直接追加即可；
  • 如果有节点：说明是从尾向头进行比对的，新增节点需要被添加到老儿子集合前面，使用insertBefore插入指定到位置；

以上分析对应的代码实现，如下：

// 1，新的多（以新指针为参照），插入新增节点
if (newStartIndex <= newEndIndex) {

  // ****** 先获取参照物 ******
  // 判断当前尾节点的下一个元素是否存在：
  //  1，如果存在：说明是尾尾比对，插入到当前尾节点下一个元素前面；
  //  2，如果不存在（下一个是 null）：说明是头头比对，追加即可

  // 取参考节点 anchor：决定新节点放置到前边还是后边
  //  逻辑：取 newChildren 的尾部 +1，判断是否为 null
  //  解释：若有值则说明是向前移动，取出当前虚拟元素的真实节点 el，并将新节点添加到此真实节点之前
  // （由于是向前移动比对，故此虚拟元素在前一次比对中，已经复用了老节点 el，所以直接取新的虚拟节点上的 el 即可）
  let anchor = newChildren[newEndIndex + 1] == null ? null : newChildren[newEndIndex + 1].el

  // ****** 再根据参照物进行处理 ******
  // 遍历多出的节点：新的开始指针和新的结束指针之间的节点
  for (let i = newStartIndex; i <= newEndIndex; i++) {

    // 获取对应的虚拟节点，并生成真实节点，添加到 dom 中
    // el.appendChild(createElm(newChildren[i]))

    // 逻辑合并：将 appendChild 更换为 insertBefore 处理
    //  效果：既有 appendChild 又有 insertBefore 功能，直接放入参考节点即可;
    //  解释：对于 insertBefore 方法，如果 anchor=null，就等同于appendChild；如果有值，则是 insertBefore；
    el.insertBefore(createElm(newChildren[i]), anchor)
  }
}

这里非常重要的一个思想，就是找到参考节点anchor；之后，再将新的真实节点放置于参考节点之前即可；

注意此处insertBefore方法的妙用：

  • 当第二个参数为null时，效果等同于appendChild追加；
  • 当第二个参数不为null时，效果是insertBefore插入；

所以，同时具备了appendChild追加和insertBefore插入的效果；

以上，对新节点比老节点多的两种情况，分别进行了处理；

除此之外，还可能存在老节点比新节点多的情况，那么，该如何处理呢？

4，情况 2：老儿子比新儿子多，删除多余

代码示例： 老儿子比新儿子多

let render1 = compileToFunction(`<div>
    <li key="A" style="color:red">A</li>
    <li key="B" style="color:blue">B</li>
    <li key="C" style="color:yellow">C</li>
    <li key="D" style="color:pink">D</li>
</div>`);

let render2 = compileToFunction(`<div>
    <li key="A" style="color:red">A</li>
    <li key="B" style="color:blue">B</li>
    <li key="C" style="color:yellow">C</li>
</div>`);

如图：


老的比新的多，在移动过程中就会出现：新的已经到头了，但老的还有；

所以，当移动结束时：老的头指针会和尾指针重合，新的头指针会越过新的尾指针；


代码实现：

将老儿子集合“从头指针到尾指针”区域中，多余的真实节点删除：

// 2，老儿子比新儿子多，（以旧指针为参照）删除多余的真实节点
if(oldStartIndex <= oldEndIndex){
  for(let i = oldStartIndex; i <= oldEndIndex; i++){
    let child = oldChildren[i];
    el.removeChild(child.el);
  }
}

5，情况 3：反序情况（头尾、尾头）

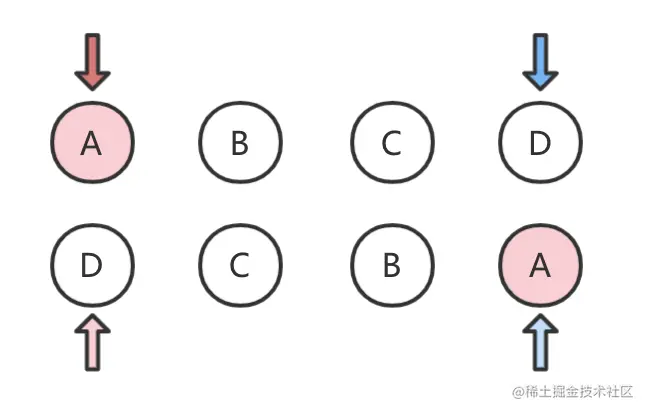

反序情况：如图，新老儿子集合中的节点顺序是完全相反的；


这种情况下，可以使用“老的头指针”和“新的尾指针”进行比较，即“头尾比对”


每次比较完成后，“老的头指针”向后移动，“新的尾指针”向前移动；并在比对完成后，直接将老节点A放置到老节点集合的最后：


更确切的说，应该是插入到尾指针的下一个节点（null）之前；

（在移动前，想象尾指针指向的D节点后面，还存在着下一个节点为null）

说明：

js本身是无法做到“向一个元素之后添加一个元素”的；比如：appendChild 是向最后进行追加；

因此，在逻辑上，只能是先找到目标元素的下一个元素，再向下一个元素之前添加一个新的元素；

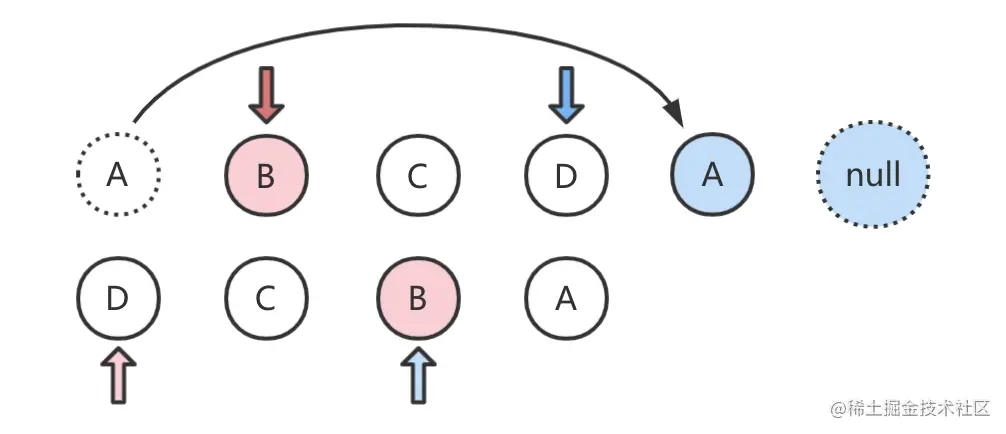

继续比对B，比对完成后继续移动指针，并移动B，插入到尾指针的下一个节点之前（这时尾指针D的下一个节点，边是上一次移动过来的A，所以B就插入到了D和A之间）


继续C和C比，比对完成后继续移动指针，并移动C，插入到尾指针的下一个节点之前（这时，尾指针D的下一个是上一次移动过来的B）

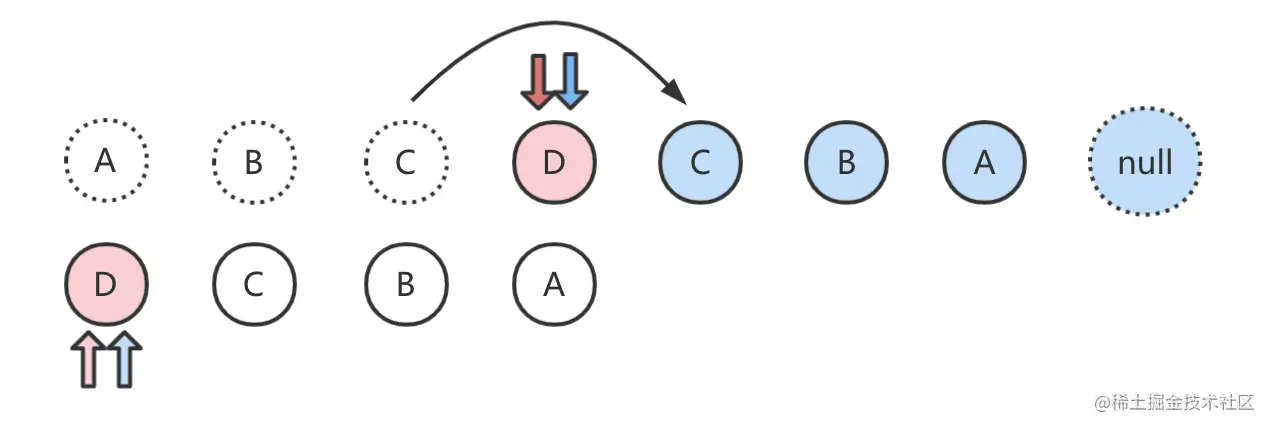

接下来继续比对D，此时，就会发现“旧的头指针”和“新的头指针”都指向了D;

这时，就比对完成了，D无需再移动，结果就是D C B A；

（整个反序过程，共移动了3 次，只对节点进行了移动操作，并没有创建新节点）

结论：对于反序操作来说，需要去比对头尾指针（老的头和新的尾），每次比对完成之后，头指针向右移动，尾指针向左移动；

代码实现，添加“头尾比较”逻辑：

while (oldStartIndex <= oldEndIndex && newStartIndex <= newEndIndex) {

  if (isSameVnode(oldStartVnode, newStartVnode)) {
    patch(oldStartVnode, newStartVnode);
    oldStartVnode = oldChildren[++oldStartIndex];
    newStartVnode = newChildren[++newStartIndex];
  }else if(isSameVnode(oldEndVnode, newEndVnode)){
    patch(oldEndVnode, newEndVnode);
    oldEndVnode = oldChildren[--oldEndIndex];
    newEndVnode = newChildren[--newEndIndex];

  // 头尾比较：老的头节点和新的尾节点做对比
  }else if(isSameVnode(oldStartVnode, newEndVnode)){
    // patch 方法只会 diff 比较并更新属性，但元素的位置不会变化
    patch(oldStartVnode, newEndVnode); // diff：会递归比对儿子

    // 移动节点：将当前的节点插入到最后一个节点的下一个节点的前面去
    el.insertBefore(oldStartVnode.el, oldEndVnode.el.nextSibling);

    // 指针置位--下一次循环继续处理
    oldStartVnode = oldChildren[++oldStartIndex];
    newEndVnode = newChildren[--newEndIndex];
  }
}

注意：

由于dom具有移动性，appendChild、insertBefore操作都会使dom产生移动效果；

在做指针置位前，必须先完成节点的插入操作，之后才能移动指针，否则原来的dom就会被移走；

测试效果：

更新前：老节点ABCD均没有样式属性；

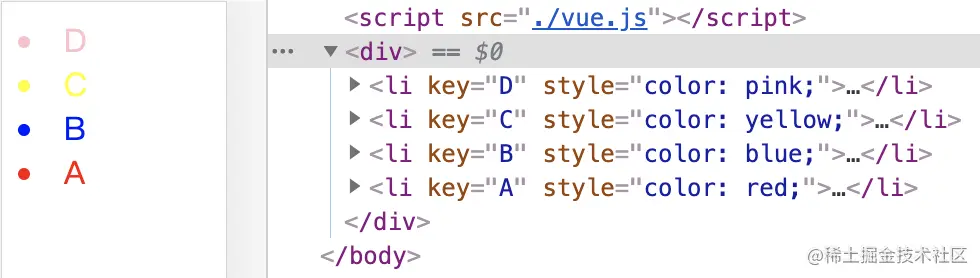

更新后：老节点ABCD被复用，并添加了对应的样式属性；


同理，尾头比对的代码实现：

while (oldStartIndex <= oldEndIndex && newStartIndex <= newEndIndex) {
    if (isSameVnode(oldStartVnode, newStartVnode)) {
      patch(oldStartVnode, newStartVnode);
      oldStartVnode = oldChildren[++oldStartIndex];
      newStartVnode = newChildren[++newStartIndex];
    }else if(isSameVnode(oldEndVnode, newEndVnode)){
      patch(oldEndVnode, newEndVnode);
      oldEndVnode = oldChildren[--oldEndIndex];
      newEndVnode = newChildren[--newEndIndex];
    }else if(isSameVnode(oldStartVnode, newEndVnode)){
      patch(oldStartVnode, newEndVnode);
      el.insertBefore(oldStartVnode.el, oldEndVnode.el.nextSibling);
      oldStartVnode = oldChildren[++oldStartIndex];
      newEndVnode = newChildren[--newEndIndex];

    // 尾头比较
    }else if(isSameVnode(oldEndVnode, newStartVnode)){
      patch(oldEndVnode, newStartVnode);  // patch方法只会更新属性，元素的位置不会变化
      // 移动节点:将老的尾节点移动到老的头节点前面去
      el.insertBefore(oldEndVnode.el, oldStartVnode.el);// 将尾部插入到头部
      // 移动指针
      oldEndVnode = oldChildren[--oldEndIndex];
      newStartVnode = newChildren[++newStartIndex];
    }
}

测试效果：

let render1 = compileToFunction(`<div>
    <li key="E">E</li>
    <li key="A">A</li>
    <li key="B">B</li>
    <li key="C">C</li>
    <li key="D">D</li>
</div>`);

let render2 = compileToFunction(`<div>
    <li key="D" style="color:pink">D</li>
    <li key="C" style="color:yellow">C</li>
    <li key="B" style="color:blue">B</li>
    <li key="A" style="color:red">A</li>
</div>`);

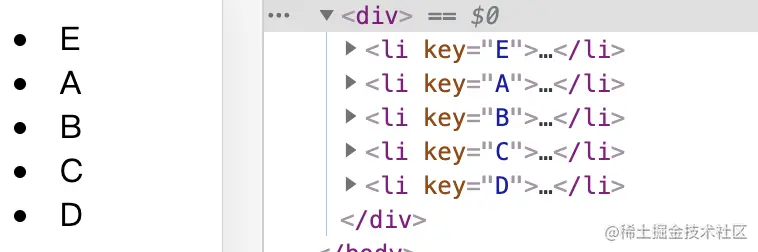

更新前：老节点ABCD均没有样式属性；


更新后：老节点ABCD被复用，并添加了对应的样式属性，老节点E被删除


三，结尾

本篇，diff 算法 - 比对优化（下），主要涉及以下几个点：

  • 介绍了儿子节点比较的流程；
  • 介绍并实现了头头、尾尾、头尾、尾头4种特殊情况比对；

下篇，diff算法 - 乱序比对；

维护日志

  • 20210805：
    • 添加了“从尾部开始移动指针”的图示
    • 添加了“问题：如何向头部位置新增节点”
    • 修改了部分有问题的图示
    • 修改了几处语义表达不够准确的地方
  • 20230219：
    • 更新了文章目录结构；
    • 添加了大量内容说明和代码注释，使比对过程清晰易懂；
    • 添加了文章内容中的代码和关键字高亮；
    • 更新了文章摘要；
  • 20230221：
    • 调整部分描述，使表达更加准确易懂；
