什么是设计模式

什么是设计模式？设计模式（Design pattern）是一套被反复使用、多数人知晓的、经过分类编目的、代码设计程序精英们的经验总结

为什么使用设计模式？使用设计模式是为了可重用代码（不修改或者少修改代码来解决新的问题），减少重复工作、让代码更容易被他人理解、保证代码可靠性。

设计模式是编程过程中的一种中间层面的技巧或者经验（微观层面的如算法、数据结构、语法，宏观层面的如框架、工具箱、系统架构），是许多优秀的程序员通过大量实际项目的磨练所总结出来的 “内功秘籍”， 通过学习他们的高效的方法、总结出经验技巧，那么在我们遇到一个具体问题时，也更加容易想到优秀合理的解决方案。

 什么是桥接模式

桥接模式（Bridge Pattern）是属于结构型的设计模式，它将抽象部分与它的实现部分相分离，使它们都可以独立地变化。

  • Abstraction（抽象类）：用于定义抽象类的接口，并且维护一个指向 Implementor 实现类的指针。它与 Implementor 之间具有关联关系（本立的 Dot.java）。

  • RefinedAbstraction（扩充抽象类）：扩充由 Abstraction 定义的接口，在 RefinedAbstraction 中可以调用在 Implementor 中定义的业务方法（本例的 SphereDot.java）。

  • Implementor（实现类接口）：定义实现类的接口，这个接口不一定要与 Abstraction 的接口完全一致，事实上这两个接口可以完全不同（本例的 IEase.java）。

  • ConcreteImplementor（具体实现类）：实现了 Implementor 定义的接口，在不同的 ConcreteImplementor 中提供基本操作的不同实现。在程序运行时，ConcreteImplementor 对象将替换其父类对象，提供给 Abstraction 具体的业务操作方法（本例的各种缓动类）。

具体实例和代码注释

Bridge 接口的定义 IEase.java

interface IEase {
    float ease(float x);
}

接着就是一些缓动函数类（*.Java）的定义

import processing.core.*;

public class EasingEaseInOutCubic implements IEase {

  static PApplet app;

  public EasingEaseInOutCubic(PApplet papp) {
    app = papp;
  }

  public float ease(float x) {
    if (x < 0.5f)
      return 0.5f * app.pow(2f * x, 3f);
    else
      return 0.5f * app.pow(2f * (x - 1f), 3f) + 1f;
  }
}


import processing.core.*;

public class EasingEaseInOutQuint implements IEase {

  static PApplet app;

  public EasingEaseInOutQuint(PApplet papp) {
    app = papp;
  }

  public float ease(float x) {
    return x<.5f ? 16f*x*x*x*x*x : 1f+16f*(--x)*x*x*x*x;
  }
}

抽象 Dot 类的定义，注意我们里头定义了桥接器 Bridge 的成员变量 iease，在真正调用的时候它会负责桥接具体的缓动函数

public abstract class Dot {

  static PApplet app;

  float center;
  PVector pos;
  float velocity;
  float counter;
  float size;
  float step;
  float ease;

  boolean organize;

  /// @note Bridge
  IEase iease;

  Dot(PApplet papp) {
    app = papp;
  }

  void setup(float c) {
    counter = app.random(1000);
    this.center = c;
    pos = new PVector(center, center, center);
    velocity = app.random(0.005f, 0.01f);
    step = app.random(1000.f);
    ease = 0.06f;
    organize = false;
  }

  void update() {

    float width = app.width;
    float height = app.height;

    if (organize) {
      pos.x += ((app.round(pos.x / width * 10) * width / 10) - pos.x) * velocity;
      pos.y += ((app.round(pos.y / height * 10) * height / 10) - pos.y) * ease;
      pos.z += ((app.round(pos.z / height * 10) * height / 10) - pos.z) * ease;
    } else {
      counter += velocity;
      pos.x += ((app.noise(counter * 0.5f + step) - 0.25f) * width * 2 - pos.x) * ease;
      pos.y += ((app.noise(counter * 0.3f + step) - 0.25f) * height * 2 - pos.y) * ease;
      pos.z += ((app.noise(counter * 0.1f + step) - 0.25f) * height * 2 - pos.z) * ease;
    }
    size = app.map(pos.z / width, 0.0f, 0.5f, 3f, 10f);
  }

  abstract void draw();
}

具体的 Dot 类的定义，这里是球形为例，它主要实现了基类中未实现的 draw 方法

import processing.core.*;

public class SphereDot extends Dot {

  public float prevRotateAngle = 0.f;
  public float destRotateAngle = 0.f;
  public float rotateAngle = 0.f;
  public float changeTime = 60.f;
  public float lastChangeFrameCount = 0.f;

  SphereDot(PApplet papp) {
    super(papp);
  }

  void draw() {

    float frameCount = app.frameCount;
    boolean tempOrganize = frameCount % (changeTime * 2) > changeTime;
    if (organize != tempOrganize) {
      lastChangeFrameCount = frameCount;
      organize = tempOrganize;
      prevRotateAngle = rotateAngle;
      destRotateAngle += app.PI / 2;
    }

    app.push();
    app.translate(center, center, center);
    float easeLerp = iease.ease((frameCount - lastChangeFrameCount) / changeTime);
    rotateAngle = app.lerp(prevRotateAngle, destRotateAngle, easeLerp);
    app.rotateY(rotateAngle);

    prevRotateAngle = rotateAngle;
    destRotateAngle += app.PI / 2;

    app.translate(-center, -center, -center);
    app.pop();

    app.push();
    app.translate(pos.x, pos.y, pos.z);
    app.sphere(size);
    app.pop();

  }

}

这样一来，我们的客户端代码将非常的清爽

ArrayList<Dot> dots = new ArrayList<Dot>();

void setup() {

  size(512, 512, P3D);
  float center = width/2;
  ortho(-center, center, -center, center, 0, 1000);

  int totalDots = 100;
  for(int i=0; i<totalDots; i++){
    Dot dot = new SphereDot(this);

    /// @note 切换不同的缓动类
    //dot.iease = new EasingEaseInCubic(this);
    //dot.iease = new EasingEaseOutCubic(this);
    //dot.iease = new EasingEaseInOutCubic(this);
    dot.iease = new EasingEaseInOutQuint(this);
    dot.setup(center);
    dots.add(dot);
  }

  noStroke();
  //fill(255);
  frameRate(30);
}

void draw() {
  background(0);

  for(int i=0; i<dots.size(); i++){
    dots.get(i).update();
    dots.get(i).draw();
  }

}

通过桥接模式也很容易修改为方形粒子的效果 ，直接继承 Dot 类得到 BoxDot 类，然后还可以根据自己的喜好选择合适的缓动函数类，并不会影响（修改）之前定义的那些类【开放封闭原则】

效果图

球形粒子的缓动特效

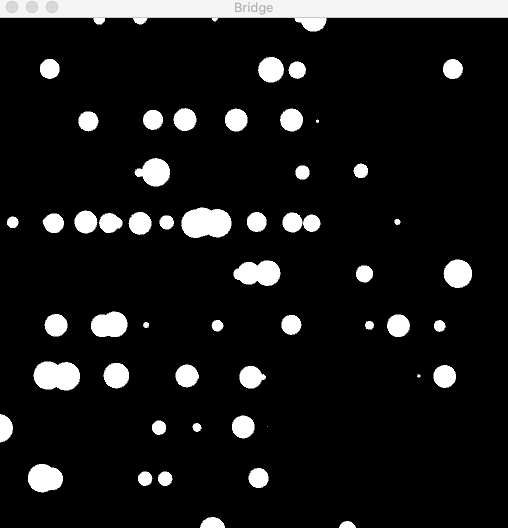

  1. EasingEaseInCubic ​

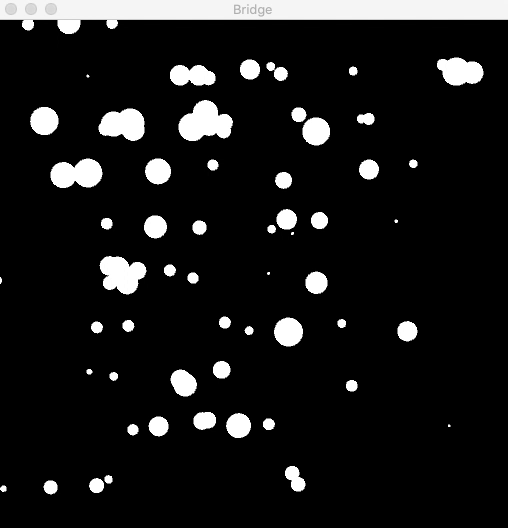

  2. EasingEaseOutCubic

​

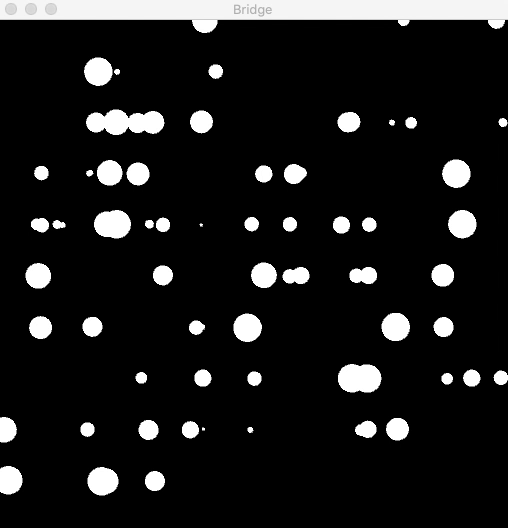

  1. EasingEaseInOutCubic

​

  1. EasingEaseInOutQuint（修改缓动函数的同时，改为方形粒子）

​

桥接模式的优缺点

优点：

  • 分离抽象和实现部分。桥接模式使用“对象间的关联关系”解耦了抽象和实现之间固有的绑定关系，使得抽象和实现可以沿着各自的维度来变化。即抽象和实现不再在同一个继承层次结构中，而是“子类化”它们，使它们各自都具有自己的子类，以便可以进行任意组合，从而获得多维度的组合对象。

  • 在很多情况下，桥接模式可以取代多层继承方案（Java 是单继承，C++ 是支持多继承）。多层继承违背了“单一职责原则”，复用性较差，且类的个数非常多。所以相比起来，桥接模式更好，它极大地减少了子类的个数。

  • 提高了系统的可扩展性，在两个变化维度中任意扩展一个维度，都不需要修改原有系统，符合“开闭原则”。

缺点：

  • 增加了系统的理解与设计难度，由于关联关系建立在抽象层，要求开发者一开始就针对抽象层进行设计与编程。

  • 需要能正确识别出系统中两个独立变化的维度，因此使用范围具有一定的局限性，如何正确识别两个独立维度也需要一定的经验积累。

​
