legend 图例相关配置

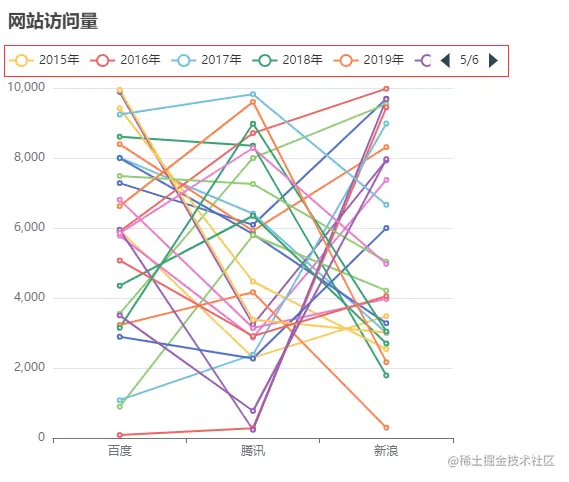

type： 图例类型，支持normal、scroll scroll 支持滚动，如下图：
id： 组件ID，方便引用
show： 控制的图例的显示隐藏
zlevel：Canvas的层次，设置了这个属性后，echarts会为这个组件单独增加canvas，并设置它的层次。
z: 设置组件的层次
left： 图例相对容器的左边距离
top： 图例相对容器的上方距离
right： 图例相对容器的右边距离
down： 图例相对容器的下方距离
width: 图例的宽度 默认是容器的宽度
height: 图例的高度 默认是auto
align: 对齐方式，默认是left, 这个项会使图标和文字的位置也会发生变化 padding: 图例的内间距，支持数字和数组，数组的四个元素代表上、右、下、左，四个方向的距离 itemGap：图例项之间的间距 itemWidth：图例项的宽度 itemHeight：图例项的高度 itemStyle：图例项的样式
- color: 图例项图标的颜色，如：#ff0000, rgba(255, 0, 0, 0.5)，一般不会设置这个配置，会导致图标的颜色变成一样的
- borderColor: 图例项的边框颜色
- borderWidth: 图例项的边框宽度
- borderType: 图例项的边框风格
icon：图例图标的类型，可以使用echarts提供的line、circle、rectangle、triangle、arrow、diamond、pin等，也可以自定义path, 使用图片等 formatter: 自定义图例的显示文字
完整例子
index.html:
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Echarts实例 - 图例</title>
<script src="../../echarts.js"></script>
</head>
<body>
<div id="container" style="width: 500px;height:500px;">
</div>
<script src="./index.js"></script>
</body>
</html>
index.js
var chart = echarts.init(document.getElementById("container"));
var legendData = [];
for (var i = 1995; i <= 2021; i++) {
legendData.push(i + "年")
}
var series = [];
for (var i = 1995; i <= 2021; i++) {
series.push({
name: i + "年",
data: [Math.floor(Math.random() * 10000), Math.floor(Math.random() * 10000), Math.floor(Math.random() * 10000)],
type: 'line'
})
}
chart.setOption({
title: {
text: '网站访问量'
},
legend: {
id: '',
top: 40,
show: true,
zlevel: 3,
// orient: 'vertical', // 默认是水平，支持horizontal、vertical
type: 'scroll',
// align: 'right',
data: legendData,
padding: [5, 30, 5, 30],
itemGap: 5,
itemWidth: 10,
itemHeight: 10,
itemStyle: {
// color: 'rgba(255, 0, 0, 0.5)',
borderColor: 'red',
borderWidth: 1,
borderType: 'solid'
},
lineStyle: {
color: 'rgba(255, 0, 0, 0.5)',
join: 'round'
},
icon: 'line',
formatter: function(name) {
return name;
}
},
xAxis: {
type: 'category',
data: ['百度', '腾讯', '新浪']
},
yAxis: {
type: 'value'
},
grid: {
top: 80
},
series: series
})
