前言

思考一下我们写的代码是如何装载进内存的，我们打包的APP在手机里只是一个文件，如何把这个文件加载进内存的呢？我们都知道OC是运行时，那运行时是何时介入的呢？今天就探索一下Dyld动态链接器，这是程序进内存的通道。Dyld源码比较复杂，我们只探索一下主流程以及几个关键的点，太详细的看会迷失。Dyld自ios11之后就使用dyld3版本，之前的dyld2我们今天就不做分析。提供一下探索必备的资源oc源码，dyld源码，libsystem源码，都是从苹果官方opensource中找的。

lldb探索dlyd加载流程

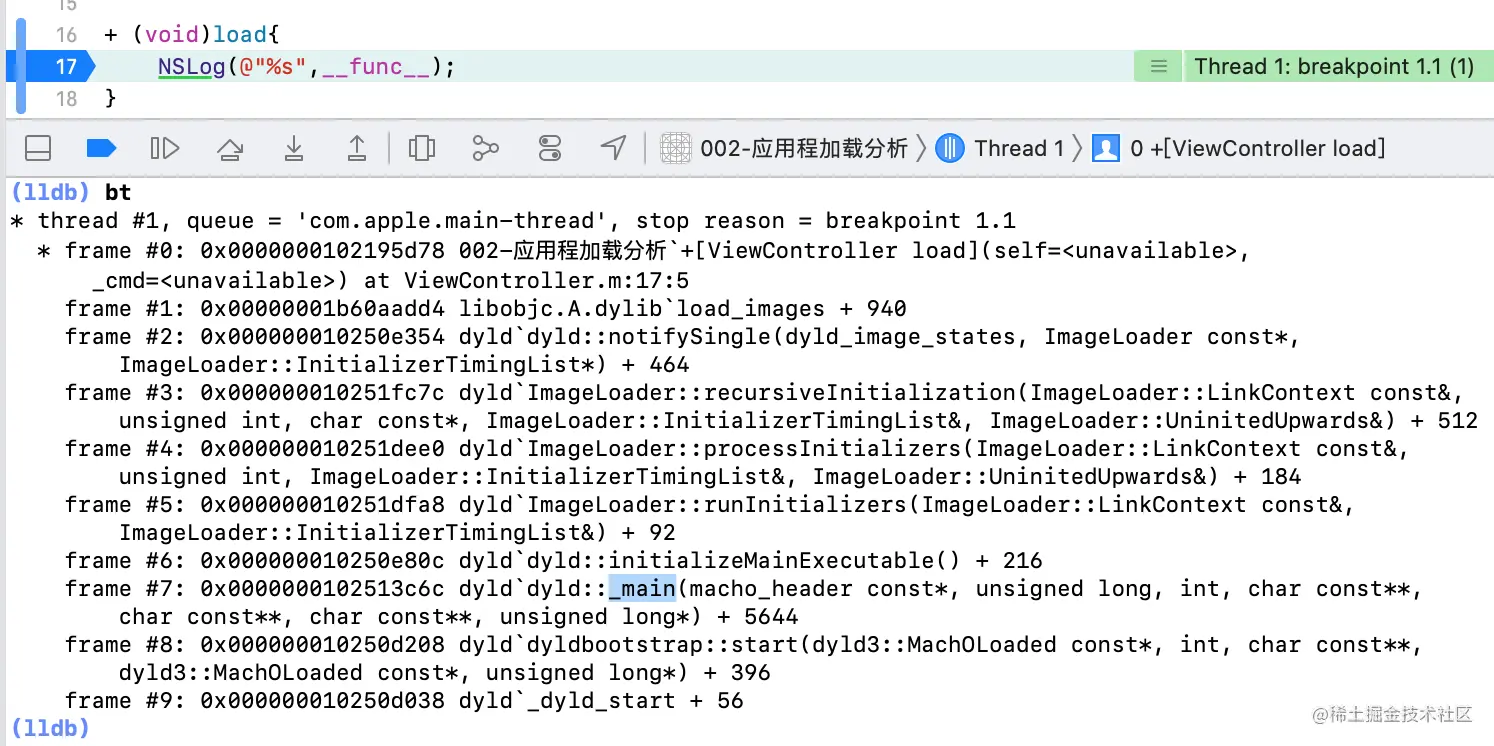

我们知道load()方法在main()函数之前运行，至于为什么我们下面会分析。为了下面分析的理解，我们用load()方法做钩子看一下dyld加载流程。先写个demo，断点断在load()处真机运行，bt看一下调用栈。 分析：上图已经清晰的显示在调用load()之前，按顺序调用了如下所示函数

1. _dyld_start
2. dyldbootstrap::start
3. dyld::_main
4. dyld::initializeMainExecutable()
5. ImageLoader::runInitializers
6. ImageLoader::processInitializers
7. ImageLoader::recursiveInitialization
8. dyld::notifySingle
9. load_images 下面挨个简单分析一下这些由dyld调用的函数都干了什么？

1.0 _dyld_start

#if __arm64__ && !TARGET_OS_SIMULATOR
//省略汇编...
__dyld_start:
//省略读取内存进寄存器等...
//调用dyldbootstrap::start方法
// call dyldbootstrap::start(app_mh, argc, argv, dyld_mh, &startGlue)
bl __ZN13dyldbootstrap5startEPKN5dyld311MachOLoadedEiPPKcS3_Pm
mov x16,x0                  // save entry point address in x16
//L64架构判断
// LC_MAIN case, set up stack for call to main() main方法的处理
//省略main方法函数的处理
br      x16
#endif

分析：在dyld源码中搜索发现dyld_starts是用汇编写的，分了很多架构，这里只看一下真机下的汇编。由于汇编代码很长影响大家阅读，所以就省略了很大一部分，只保留了一些注释。主要是调用dyldbootstrap::start方法，该方法应该返回的是main()函数，接着执行这个main()函数。

2.0 dyldbootstrap::start

uintptr_t start(const dyld3::MachOLoaded* appsMachHeader, int argc, const char* argv[],
const dyld3::MachOLoaded* dyldsMachHeader, uintptr_t* startGlue)
{
    //通知debugService dyld启动了
    dyld3::kdebug_trace_dyld_marker(DBG_DYLD_TIMING_BOOTSTRAP_START, 0, 0, 0, 0);
   //在内存中重定位dyld
    rebaseDyld(dyldsMachHeader);
    const char** apple = envp;
    while(*apple != NULL) { ++apple; }
    ++apple;
    __guard_setup(apple);

#if DYLD_INITIALIZER_SUPPORT
   runDyldInitializers(argc, argv, envp, apple);
#endif
   _subsystem_init(apple);
//现在我们已经完成了 dyld 的引导，调用 dyld 的 main
//获取ASLR虚拟内存偏移量
uintptr_t appsSlide = appsMachHeader->getSlide();
//返回main()方法
return dyld::_main((macho_header*)appsMachHeader, appsSlide, argc, argv, envp, apple, startGlue);
}

分析：dyldbootstrap::start主要是完成dyld的初始化，通知debugService，获取主程序的虚拟内存偏移，然后调用dyld::_main()

3.0 dyld::_main()

dyld::_main()函数方法有900多行代码，全部贴出来太影响阅读了，这里分段看一下该函数整体流程。

3.1 初始化环境变量

uintptr_t
_main(const macho_header* mainExecutableMH, uintptr_t mainExecutableSlide,
int argc, const char* argv[], const char* envp[], const char* apple[],
uintptr_t* startGlue)
{
if (dyld3::kdebug_trace_dyld_enabled(DBG_DYLD_TIMING_LAUNCH_EXECUTABLE)) {
launchTraceID = dyld3::kdebug_trace_dyld_duration_start(DBG_DYLD_TIMING_LAUNCH_EXECUTABLE, (uint64_t)mainExecutableMH, 0, 0);
}
//检查并查看是否有任何内核标志
dyld3::BootArgs::setFlags(hexToUInt64(_simple_getenv(apple, "dyld_flags"), nullptr));

//...架构判断

//从环境中获取主可执行文件的 Hash
uint8_t mainExecutableCDHashBuffer[20];
const uint8_t* mainExecutableCDHash = nullptr;
if ( const char* mainExeCdHashStr = _simple_getenv(apple, "executable_cdhash") ) {
unsigned bufferLenUsed;
if ( hexStringToBytes(mainExeCdHashStr, mainExecutableCDHashBuffer, sizeof(mainExecutableCDHashBuffer), bufferLenUsed) )
mainExecutableCDHash = mainExecutableCDHashBuffer;
}
//根据macho头文件配置CPU架构的信息，就是一些文件配置
getHostInfo(mainExecutableMH, mainExecutableSlide);
//...
//result是该函数的返回值，即主程序main（）方法
uintptr_t result = 0;
//可执行文件的头文件 mach header
sMainExecutableMachHeader = mainExecutableMH;
//ASLR虚拟内存偏移
sMainExecutableSlide = mainExecutableSlide;
//...
//设置上下文 保存到 gLinkContext中
setContext(mainExecutableMH, argc, argv, envp, apple);
// 拾取指向 exec 路径的指针。
sExecPath = _simple_getenv(apple, "executable_path");
//...
//文件是否是受限的，AFMI 苹果移动文件保护机制
  configureProcessRestrictions(mainExecutableMH, envp);
// 检查我们是否应该强制 dyld3
if ( dyld3::internalInstall() ) {
  //.....
}
//.....
//环境变量的配置
if ( sEnv.DYLD_PRINT_OPTS )
printOptions(argv);
if ( sEnv.DYLD_PRINT_ENV )
//xcode配置环境变量控制台可以打印信息
printEnvironmentVariables(envp);

分析：

• 进行内核环境的检测
• 读取可执行文件的头文件信息，初始化ASLR内存偏移
• 以及设置环境变量

3.2 加载共享缓存

mapSharedCache加载共享缓存，通过loadDyldCache实例化共享缓存

bool loadDyldCache(const SharedCacheOptions& options, SharedCacheLoadInfo* results)
{
    results->loadAddress        = 0;
    results->slide              = 0;
    results->errorMessage       = nullptr;
#if TARGET_OS_SIMULATOR
    // 模拟器只支持 mmap() 缓存私下进入进程
    return mapCachePrivate(options, results);
#else
   //forcePrivate=true 强制私有
   //此时系统库不会进入共享缓存，而是在当前进程中
    if ( options.forcePrivate ) {
        return mapCachePrivate(options, results);
    }
    else {
        bool hasError = false;
        //如果系统库在共享缓存中就返回
        if ( reuseExistingCache(options, results) ) {
            hasError = (results->errorMessage != nullptr);
        } else {
            //如果系统库不在共享缓存中就加载
            hasError = mapCacheSystemWide(options, results);
        }
        return hasError;
    }
#endif
}

分析:ios系统是必须要有共享缓存的，共享缓存就是系统库的初始化。如果APP中用到的系统库存在于共享缓存就不加载，如果不在共享缓存中就加载进共享缓存。注意如果是强制私有的话，系统库就只会加载进当前进程不会在共享缓存中。

3.3 dyld3判断

//...从共享缓存查找mainClosure，没有就创建
//dyld3 开始启动
if ( mainClosure != nullptr ) {
CRSetCrashLogMessage("dyld3: launch started");
if ( mainClosure->topImage()->fixupsNotEncoded() )
sLaunchModeUsed |= DYLD_LAUNCH_MODE_MINIMAL_CLOSURE;
Diagnostics diag;
bool closureOutOfDate;
bool recoverable;
bool launched = launchWithClosure(mainClosure, sSharedCacheLoadInfo.loadAddress, (dyld3::MachOLoaded*)mainExecutableMH,
  mainExecutableSlide, argc, argv, envp, apple, diag, &result, startGlue, &closureOutOfDate, &recoverable);
if ( !launched && closureOutOfDate && allowClosureRebuilds ) {
   //...
}
//启动成功，获取main函数地址并返回
if ( launched ) {
gLinkContext.startedInitializingMainExecutable = true;
if (sSkipMain)
result = (uintptr_t)&fake_main;
return result;
}
//启动失败
else {
if ( gLinkContext.verboseWarnings ) {
  dyld::log("dyld: unable to use closure %p\n", mainClosure);
}
if ( !recoverable )
halt(diag.errorMessage());

}

分析：ios11之后主程序都是用dyld3加载，IOS13以后动态库和三方库用dyld3加载。dyld3通过使用mainClosure闭包模式进行加载，这种方式比dyld2效率更高，但本质流程还是更dyld2是一致的，dyld2经历的流程dyld3都会经历。

3.4 实例化主程序

ImageLoader* ImageLoaderMachO::instantiateMainExecutable(const macho_header* mh, uintptr_t slide, const char* path, const LinkContext& context)
{
bool compressed;
unsigned int segCount;//segment段个数，最大255
unsigned int libCount;//动态库数量 最大4096
const linkedit_data_command* codeSigCmd;
const encryption_info_command* encryptCmd;
//加载LoadCommands
sniffLoadCommands(mh, path, false, &compressed, &segCount, &libCount, context, &codeSigCmd, &encryptCmd);
if ( compressed ) //
return ImageLoaderMachOCompressed::instantiateMainExecutable(mh, slide, path, segCount, libCount, context);
else
#if SUPPORT_CLASSIC_MACHO
return ImageLoaderMachOClassic::instantiateMainExecutable(mh, slide, path, segCount, libCount, context);
#else
throw "missing LC_DYLD_INFO load command";
#endif
}

分析：主要是实例化主程序，读取macho中LoadCommands信息。macho文件主要是4块内容Header、Load Commands、Data、Text

3.5 加载动态库

//加载任何插入的库，即动态库
if ( sEnv.DYLD_INSERT_LIBRARIES != NULL ) {
for (const char* const* lib = sEnv.DYLD_INSERT_LIBRARIES; *lib != NULL; ++lib)
loadInsertedDylib(*lib);
}
// 动态库的数量需要减去主程序，第一个是主程序
sInsertedDylibCount = sAllImages.size()-1;

分析：loadInsertedDylib加载动态库，动态库的数量需要减去主程序，因为第一个是主程序。

3.6 链接主程序

void ImageLoader::link(const LinkContext& context, bool forceLazysBound, bool preflightOnly, bool neverUnload, const RPathChain& loaderRPaths, const char* imagePath)
{
//...
//递归加载所有的动态库
this->recursiveLoadLibraries(context, preflightOnly, loaderRPaths, imagePath);
context.notifyBatch(dyld_image_state_dependents_mapped, preflightOnly);
//...
if ( !context.linkingMainExecutable )
//弱绑定
this->weakBind(context);
t5 = mach_absolute_time();
}
//...
//插入任何动态加载的镜像
if ( !context.linkingMainExecutable && (fgInterposingTuples.size() != 0) ) {
dyld3::ScopedTimer timer(DBG_DYLD_TIMING_APPLY_INTERPOSING, 0, 0, 0);
this->recursiveApplyInterposing(context);
//....
}

分析：link中调用了ImageLoader::link方法，ImageLoader负责加载image文件，递归加载所有动态库，进行弱绑定。

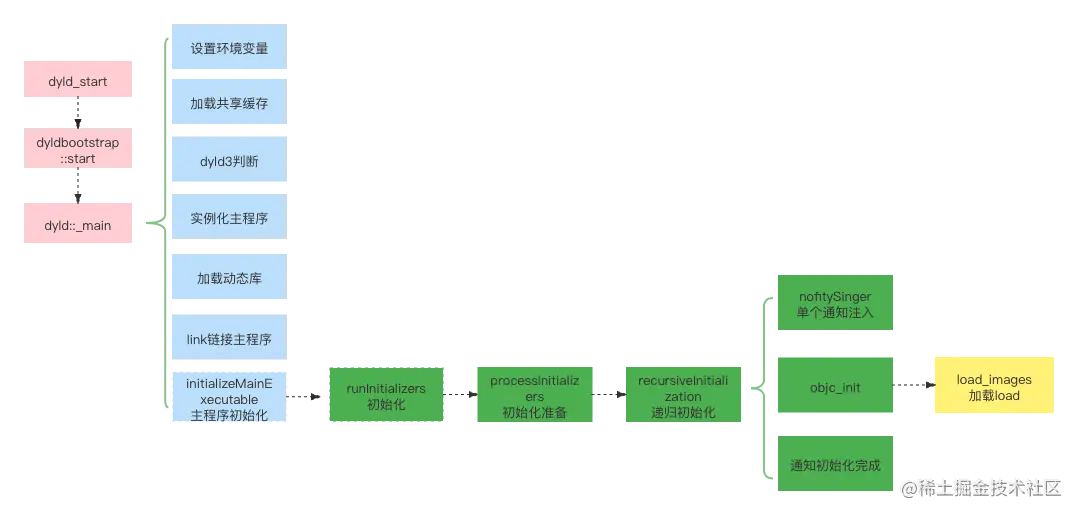

总结：这里我们先总结一下dyld::_main()的流程，因为后面的流程是我们一开始lldb调试的4、5、6、7、8流程，为了更清晰的梳理流程，这里先总结一下上面的流程。

• 初始化环境变量
• 加载共享缓存
• dyld3闭包的判断
• 实例化主程序
• 加载动态库
• 链接主程序

4.0 dyld::initializeMainExecutable()

接着上面的分析，链接主程序之后会运行初始化主程序的方法，这个方法很重要，提前划重点这是与OC runtime建立连接的关键，所以要打起精神仔细分析，否则会迷失。

void initializeMainExecutable()
{
gLinkContext.startedInitializingMainExecutable = true;
//为任何插入的dylib 运行初始值设定项
ImageLoader::InitializerTimingList initializerTimes[allImagesCount()];
initializerTimes[0].count = 0;
const size_t rootCount = sImageRoots.size();
//先运行动态库的初始化
if ( rootCount > 1 ) {
for(size_t i=1; i < rootCount; ++i) {
sImageRoots[i]->runInitializers(gLinkContext, initializerTimes[0]);
}
}
// 主程序的初始化
sMainExecutable->runInitializers(gLinkContext, initializerTimes[0]);
if ( gLibSystemHelpers != NULL )
(*gLibSystemHelpers->cxa_atexit)(&runAllStaticTerminators, NULL, NULL);
 //...
}

分析：根据注释，主要功能就是初始化动态库和主程序。跟进入看一下初始化方法runInitializers，源码搜索此方法在ImageLoader.cpp文件中。

5.0 ImageLoader::runInitializers

void ImageLoader::runInitializers(const LinkContext& context, InitializerTimingList& timingInfo)
{
uint64_t t1 = mach_absolute_time();
mach_port_t thisThread = mach_thread_self();
ImageLoader::UninitedUpwards up;
up.count = 1;
up.imagesAndPaths[0] = { this, this->getPath() };
//实例化镜像image文件列表
processInitializers(context, thisThread, timingInfo, up);
context.notifyBatch(dyld_image_state_initialized, false);
mach_port_deallocate(mach_task_self(), thisThread);
uint64_t t2 = mach_absolute_time();
fgTotalInitTime += (t2 - t1);
}

分析:调用processInitializers初始化镜像，跟进processInitializers。

6.0 ImageLoader::processInitializers

void ImageLoader::processInitializers(const LinkContext& context, mach_port_t thisThread,
InitializerTimingList& timingInfo, ImageLoader::UninitedUpwards& images)
{
uint32_t maxImageCount = context.imageCount()+2;
ImageLoader::UninitedUpwards upsBuffer[maxImageCount];
ImageLoader::UninitedUpwards& ups = upsBuffer[0];
ups.count = 0;
//对镜像列表调用递归初始化，构建一个新的镜像列表
//未初始化的向上依赖。
for (uintptr_t i=0; i < images.count; ++i) {
images.imagesAndPaths[i].first->recursiveInitialization(context, thisThread, images.imagesAndPaths[i].second, timingInfo, ups);
}
//如果任何向上的依赖仍然存在，初始化它们。再次把没有初始化的image去初始化
if ( ups.count > 0 )
processInitializers(context, thisThread, timingInfo, ups);
}

分析：递归调用recursiveInitialization初始化镜像。根进recursiveInitialization

7.0 ImageLoader::recursiveInitialization

void ImageLoader::recursiveInitialization(const LinkContext& context, mach_port_t this_thread, const char* pathToInitialize,
  InitializerTimingList& timingInfo, UninitedUpwards& uninitUps)
{
recursive_lock lock_info(this_thread);
recursiveSpinLock(lock_info);
//....
//优先初始化依赖最深的库
for(unsigned int i=0; i < libraryCount(); ++i) {
ImageLoader* dependentImage = libImage(i);
if ( dependentImage != NULL ) {
    if ( libIsUpward(i) ) {
    uninitUps.imagesAndPaths[uninitUps.count] = { dependentImage, libPath(i) };
    uninitUps.count++;
    }else if ( dependentImage->fDepth >= fDepth ) {
        dependentImage->recursiveInitialization(context, this_thread,  libPath(i), timingInfo, uninitUps);
   }
  }
}
//...
//让 objc 知道我们将要初始化这个图像
uint64_t t1 = mach_absolute_time();
fState = dyld_image_state_dependents_initialized;
oldState = fState;
context.notifySingle(dyld_image_state_dependents_initialized, this, &timingInfo);
//初始化image镜像
bool hasInitializers = this->doInitialization(context);
// 初始化完成
fState = dyld_image_state_initialized;
oldState = fState;
context.notifySingle(dyld_image_state_initialized, this, NULL);
//...
}

分析：

• 系统会根据每个库的依赖深度去初始化，深度值最大的先去初始化，每次初始化都会有一个image文件
• 所有镜像初始化完成后会调用notifySingle方法，跟进notifySingle方法，注意这个方法的第二个参数是this，this是ImageLoader，不注意这个上下文ImageLoader可能下面的分析会迷失。

8.0 notifySingle

跟进notifySingle发现实际的上下文参数ImageLoader操作的是下面这个方法

(*sNotifyObjCInit)(image->getRealPath(), image->machHeader());

全局搜索sNotifyObjCInit，发现在registerObjCNotifiers里进行了赋值，全局搜索registerObjCNotifiers

void _dyld_objc_notify_register(_dyld_objc_notify_mapped    mapped,
                                _dyld_objc_notify_init      init,
                                _dyld_objc_notify_unmapped  unmapped)
{
dyld::registerObjCNotifiers(mapped, init, unmapped);
}

分析：_dyld_objc_notify_register中调用了registerObjCNotifiers，也就是说此方法在所有镜像文件初始化完成后调用了notifySingle方法。很遗憾的是_dyld_objc_notify_register方法没有再dyld中找到哪个函数调用了。怎么办？下个_dyld_objc_notify_register符号断点看一下调用栈，否则要迷失了。

* frame #0: 0x00000001a1fc34ec   libdyld.dylib`_dyld_objc_notify_register
    frame #1: 0x00000001b60bc138 libobjc.A.dylib`_objc_init + 1300
    frame #2: 0x00000001002d86fc libdispatch.dylib`_os_object_init + 20
    frame #3: 0x00000001002e7c80 libdispatch.dylib`libdispatch_init + 292
    frame #4: 0x00000001d0bee824 libSystem.B.dylib`libSystem_initializer + 204
    frame #5: 0x00000001003b9030 dyld`ImageLoaderMachO::doModInitFunctions(ImageLoader::LinkContext const&) + 424
    frame #6: 0x00000001003b93f8 dyld`ImageLoaderMachO::doInitialization(ImageLoader::LinkContext const&) + 52
    frame #7: 0x00000001003b3c94 dyld`ImageLoader::recursiveInitialization(ImageLoader::LinkContext const&, unsigned int, char const*, ImageLoader::InitializerTimingList&, ImageLoader::UninitedUpwards&) + 536
    frame #8: 0x00000001003b3c00 dyld`ImageLoader::recursiveInitialization(ImageLoader::LinkContext const&, unsigned int, char const*, ImageLoader::InitializerTimingList&, ImageLoader::UninitedUpwards&) + 388
    frame #9: 0x00000001003b1ee0 dyld`ImageLoader::processInitializers(ImageLoader::LinkContext const&, unsigned int, ImageLoader::InitializerTimingList&, ImageLoader::UninitedUpwards&) + 184
    frame #10: 0x00000001003b1fa8 dyld`ImageLoader::runInitializers(ImageLoader::LinkContext const&, ImageLoader::InitializerTimingList&) + 92
    frame #11: 0x00000001003a27bc dyld`dyld::initializeMainExecutable() + 136
    frame #12: 0x00000001003a7c6c dyld`dyld::_main(macho_header const*, unsigned long, int, char const**, char const**, char const**, unsigned long*) + 5644

    frame #13: 0x00000001003a1208 dyld`dyldbootstrap::start(dyld3::MachOLoaded const*, int, char const**, dyld3::MachOLoaded const*, unsigned long*) + 396
    frame #14: 0x00000001003a1038 dyld`_dyld_start + 56

分析：通过调用栈发现流程是这样的 dyld_start...上面分析过了...->recursiveInitialization->ImageLoaderMachO::doInitialization->ImageLoaderMachO::doModInitFunctions->ibSystem_initializer->_os_object_init->_objc_init->_dyld_objc_notify_register

也就是说_dyld_objc_notify_register是在_objc_init里调用的。到这里我们总算是从dyld中绕回来，这个在oc源码里有，我们看下一下_objc_init。

void _objc_init(void)
{
    static bool initialized = false;
    if (initialized) return;
    initialized = true;
    //环境初始化
    environ_init();
    tls_init();
    static_init();
    runtime_init();
    exception_init();
#if __OBJC2__
    cache_t::init();
#endif
    _imp_implementationWithBlock_init();
    _dyld_objc_notify_register(&map_images, load_images, unmap_image);
#if __OBJC2__
    didCallDyldNotifyRegister = true;
#endif
}

分析：_objc_init中调用了_dyld_objc_notify_register，dyld_objc_notify_register方法主要是调用load_images方法。

9.0 load_images

void
load_images(const char *path __unused, const struct mach_header *mh)
{
    if (!didInitialAttachCategories && didCallDyldNotifyRegister) {
        didInitialAttachCategories = true;
        loadAllCategories();
    }
    //如果这里没有 +load 方法，则不带锁返回。
    if (!hasLoadMethods((const headerType *)mh)) return;
    recursive_mutex_locker_t lock(loadMethodLock);
    // 发现加载load方法
    {
        mutex_locker_t lock2(runtimeLock);
        prepare_load_methods((const headerType *)mh);
    }
    //按顺序调用在列表中的load方法
    call_load_methods();
}

分析：load_images主要作用就是调用load()方法，注意这个时候还没有返回main()方法，所以这也解释了为什么load()方法再main()方法之前了，那么load()方法调用有没有顺序呢？因为我们之前面试总会问load方法调用顺序，什么父load > 子load，下面看下prepare_load_methods。

7.3 prepare_load_methods

void prepare_load_methods(const headerType *mhdr)
{
    size_t count, i;
    runtimeLock.assertLocked();
    //获取所有非懒加载的类，有load的类都是非懒加载的类
    classref_t const *classlist =
        _getObjc2NonlazyClassList(mhdr, &count);
    for (i = 0; i < count; i++) {
        //load列表排序
        schedule_class_load(remapClass(classlist[i]));
    }
    //获取所有分类
    category_t * const *categorylist = _getObjc2NonlazyCategoryList(mhdr, &count);
    for (i = 0; i < count; i++) {
        category_t *cat = categorylist[i];
        Class cls = remapClass(cat->cls);
        if (!cls) continue;  // category for ignored weak-linked class
        if (cls->isSwiftStable()) {
            _objc_fatal("Swift class extensions and categories on Swift "
                       "classes are not allowed to have +load methods");

![未命名文件-3.png](https://p9-juejin.byteimg.com/tos-cn-i-k3u1fbpfcp/33b80fc26542408fa7e0358e7f0cdcae~tplv-k3u1fbpfcp-watermark.image)
        }
        //初始化类的方法、属性、协议 即ro rw初始化
        realizeClassWithoutSwift(cls, nil);
        ASSERT(cls->ISA()->isRealized());
        //把分类load加入到列表，按编译顺序
        add_category_to_loadable_list(cat);
    }
}

分析：先获取所有非懒加载类的load()方法添加进列表，然后再获取分类的load()方法添加进列表，执行load()方法是按照列表顺序挨个执行的，所以说类的load()方法在分类之前执行，完美解析面试题。那么类中load()顺序呢？看下schedule_class_load

7.4 schedule_class_load

static void schedule_class_load(Class cls)
{
    if (!cls) return;
    ASSERT(cls->isRealized());
    //重新排序，递归获取父类的load方法插入到列表前面
    schedule_class_load(cls->getSuperclass());
    //插入子类load
    add_class_to_loadable_list(cls);
    cls->setInfo(RW_LOADED);
}

分析：schedule_class_load会递归获取父类的load()插入到列表的前面，然后才是本类的load方法，也就是说父类的load()在子类的load()方法之前执行，完美解析面试题。

总结：

load_image主要是执行懒加载类以及分类的load方法

• 父类load 先于 子类
• 类load 先于 分类
• 分类与分类的load调用顺序根据编译的先后顺序
• 不存在关系的类与类的load调用顺序根据编译先后顺序

我们来补充一张图总结上面的分析：

总结

痛并快乐着，本来不想写dyld的怕迷失自己，但是又感觉dyld很重要有必要梳理一下。
