MyCat中间件实现MySQL读写分离

MyCat简介

Mycat是开源社区在阿里Cobar基础上进行二次开发的数据库中间件;是一个开源的分布式数据库系统,是一个实现了MySQL协议的的Server,前端用户可以把它看作是一个数据库代理,用MySQL客户端工具和命令行访问,而其后端可以用MySQL原生(Native)协议与多个MySQL服务器通信,也可以用JDBC协议与大多数主流数据库服务器通信,其核心功能是分表分库,即将一个大表水平分割为N个小表,存储在后端MySQL服务器里或者其他数据库里。

Mycat发展到目前的版本,已经不是一个单纯的MySQL代理了,它的后端可以支持MySQL、SQL Server、Oracle、DB2、PostgreSQL等主流数据库,也支持MongoDB这种新型NoSQL方式的存储,未来还会支持更多类型的存储。

对于DBA来说,可以这么理解Mycat: Mycat就是MySQL Server,而Mycat后面连接的MySQL Server,就好象是MySQL的存储引擎,如InnoDB,MyISAM等,因此,Mycat本身并不存储数据,数据是在后端的MySQL上存储的,因此数据可靠性以及事务等都是MySQL保证的;

对于架构师来说,可以这么理解Mycat:Mycat是一个强大的数据库中间件,不仅仅可以用作读写分离、以及分表分库、容灾备份,而且可以用于多租户应用开发、云平台基础设施、让你的架构具备很强的适应性和灵活性,借助于即将发布的Mycat智能优化模块,系统的数据访问瓶颈和热点一目了然,根据这些统计分析数据,你可以自动或手工调整后端存储,将不同的表映射到不同存储引擎上,而整个应用的代码一行也不用改变。

Mycat1.6官网

Mycat1权威指南 · 语雀 (yuque.com)

MyCat作用

  1. 读写分离


  1. 数据分片

    垂直拆分(分库)、水平拆分(分表)、垂直+水平拆分(分库分表)

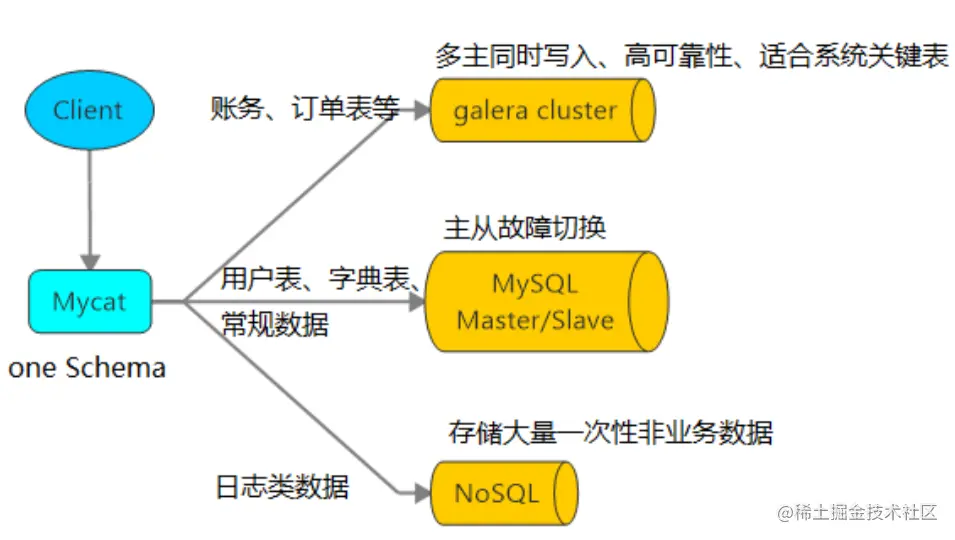

  1. 多数据源整合


MyCat原理

Mycat 的原理中最重要的一个动词是“拦截”,它拦截了用户发送过来的 SQL 语句,首先对 SQL 语句做了一些特定的分析:如分片分析、路由分析、读写分离分析、缓存分析等,然后将此 SQL 发往后端的真实数据库,并将返回的结果做适当的处理,最终再返回给用户。

MyCat安装

  1. 安装java运行环境JDK
$ sudo wget http://dl.mycat.org.cn/jdk-8u20-linux-x64.tar.gz
$ sudo tar -zxf jdk-8u20-linux-x64.tar.gz
$ sudo mv jdk1.8.0_20 /usr/local/jdk

# 配置环境变量
~$ sudo vim /etc/profile.d/jdk.sh
JAVA_HOME=/usr/local/jdk
JRE_HOME=$JAVA_HOME/jre
CLASSPATH=.:$JAVA_HOME/lib/dt.jar:$JAVA_HOME/lib/tools.jar
PATH=$JAVA_HOME/bin:$PATH
export JAVA_HOME JRE_HOME CLASSPATH PATH

# 验证
[xdl@CentOS] ~$ source /etc/profile
[xdl@CentOS] ~$ java -version
java version "1.8.0_20"
Java(TM) SE Runtime Environment (build 1.8.0_20-b26)
Java HotSpot(TM) 64-Bit Server VM (build 25.20-b23, mixed mode)
复制代码

MyCat安装

~$ sudo wget http://dl.mycat.org.cn/1.6.7.1/Mycat-server-1.6.7.1-release-20200209222254-linux.tar.gz
~$ tar -zxf Mycat-server-1.6.7.1-release-20200209222254-linux.tar.gz -C /usr/local
~$ ls /usr/local/mycat
bin  catlet  conf  lib  logs  version.txt

# 设置java路径
~$ sudo vim /usr/local/mycat/conf/wrapper.conf
wrapper.java.command=/usr/local/jdk/bin/java

wrapper.startup.timeout=300

# 若启动出错,调整虚拟内存的大小
wrapper.java.additional.9=-Xmx2G
wrapper.java.additional.10=-Xms512M

# 设置环境变量
~$ sudo vim /etc/profile.d/mycat.sh
MYCAT_HOME=/usr/local/mycat

~$ source /etc/profile
复制代码

MyCat读写分离架构

mycat 应用直接连接MyCat的逻辑表testdb,MyCat后端连接真实的MySQL数据库实例,并把写数据和读数据分开,减轻单个MySQL实例的压力。

配置读写分离

配置文件

①schema.xml:定义逻辑库,表、分片节点等内容

②rule.xml:定义分片规则

③server.xml:定义用户以及系统相关变量,如端口等

1、修改配置文件server.xml 修改mycat用户信息,与MySQL区分,如下:

~$ sudo vim /usr/local/mycat/conf/server.xml
...p110
<user name="root" defaultAccount="true">
        <property name="password">mycatpw</property>
        <property name="schemas">testdb</property>
        <property name="defaultSchema">testdb</property>
复制代码

这里主要设置了MyCat的用户名,密码,逻辑库的name等属性

2、修改配置文件 schema.xml

删除<schema>标签间的表信息,<dataNode>标签只留一个,<dataHost>标签只留一个,<writeHost> <readHost>只留一对

~$ sudo vim /usr/local/mycat/conf/schema.xml
<?xml version="1.0"?>
<!DOCTYPE mycat:schema SYSTEM "schema.dtd">
<mycat:schema xmlns:mycat="http://io.mycat/">

    <schema name="testdb" checkSQLschema="false" sqlMaxLimit="100" dataNode="dn1">

    </schema>
    <dataNode name="dn1" dataHost="host1" database="test" />
    <dataHost name="host1" maxCon="1000" minCon="10" balance="3"
              writeType="0" dbType="mysql" dbDriver="native" switchType="1"  slaveThreshold="100">
        <heartbeat>select user()</heartbeat>
        <!-- can have multi write hosts -->
        <writeHost host="hostM1" url="10.10.10.11:3306" user="root"
                   password="zxcv">
            <!-- can have multi read hosts -->
            <readHost host="hostS2" url="10.10.10.12:3306" user="root" password="zxcv" />
        </writeHost>
    </dataHost>
</mycat:schema>
复制代码

这里设置数据节点,以及对应的后端真实的MySQL实例属性,写库和读库的属性

dataHost标签中有一个balance属性,用于设置读写分离

  • balance="0", 不开启读写分离机制,所有读操作都发送到当前可用的 writeHost 上。
  • balance="1",全部的 readHost 与 stand by writeHost 参与 select 语句的负载均衡;
  • balance="2",所有读操作都随机的在 writeHost、readhost 上分发。
  • balance="3",所有读请求随机的分发到 readhost 执行,writerHost 不负担读压力

MariaDB数据库账号设置

MariaDB [(none)]> grant all privileges on *.* to root@'%' identified by 'zxcv';
Query OK, 0 rows affected (0.00 sec)

MariaDB [(none)]> flush privileges;
复制代码

启动MyCat

# 前台启动
~$ sudo /usr/local/mycat/bin/mycat console

# 后台启动
~$ sudo /usr/local/mycat/bin/mycat start

# 查看日志
~$ sudo tail -f /usr/local/mycat/logs/wrapper.log
STATUS | wrapper  | 2021/08/04 16:49:51 | --> Wrapper Started as Daemon
STATUS | wrapper  | 2021/08/04 16:49:51 | Launching a JVM...
INFO   | jvm 1    | 2021/08/04 16:50:17 | Wrapper (Version 3.2.3) http://wrapper.tanukisoftware.org
INFO   | jvm 1    | 2021/08/04 16:50:17 |   Copyright 1999-2006 Tanuki Software, Inc.  All Rights Reserve
INFO   | jvm 1    | 2021/08/04 16:50:17 |
INFO   | jvm 1    | 2021/08/04 16:50:44 | MyCAT Server startup successfully. see logs in logs/mycat.log
复制代码

测试MyCat

MyCat 8066端口用于连接数据库,9066端口用于管理MyCat

~$ mysql -h 10.10.10.13 -P 8066 -u root -p
Enter password:
Welcome to the MariaDB monitor.  Commands end with ; or \g.
Your MySQL connection id is 4
Server version: 5.6.29-mycat-1.6.7.4-release-20200105164103 MyCat Server (OpenCloudDB)

Copyright (c) 2000, 2018, Oracle, MariaDB Corporation Ab and others.

Type 'help;' or '\h' for help. Type '\c' to clear the current input statement.

MySQL [(none)]>
MySQL [(none)]> show databases;
+----------+
| DATABASE |
+----------+
| testdb   |
+----------+
1 row in set (0.00 sec)
复制代码

视频教程参考:MyCat性能最好的开源数据库中间件_哔哩哔哩_bilibili
