Page 页

InnoDB 数据页结构

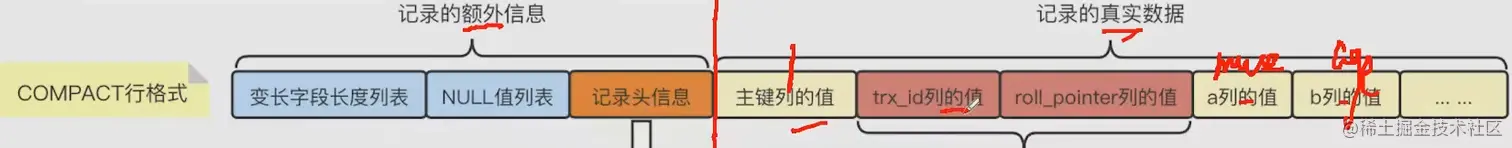

记录

记录头信息

• deleted_flag
  • 逻辑删除
  • 删除操作：
    1. 把deleted_flag=1（0是未删除）
    2. 把删除掉的记录，要组成一个垃圾链表。（目的：空间的可重用）
• min_rec_flag
  • B+树每层非叶子节点中标识最小的目录项记录
• n_owned
  • 把一个页划分成若干个组，一个组里的组长（组里主键最大）保存该值，该值表示一个组里有多少条记录
• heap_no
  • 堆号，每条插入进来的记录都会分配堆号，从heap_no=2开始 infimum的堆号是0，superMun的堆号是1
• record_type

  • 记录类型

    0. 普通记录

    1. B+树每层非叶子节点目录项记录

    2. 表示infimun的记录

    3. 表示supermun的记录

• next_record

  • 下一条记录。 从当前记录的真实数据到下一条记录的真实数据的距离

page Directory（页目录）

• 最底层的记录特点
  1. 按照主键从小到大排序
  2. 单向链表
• 图书的目录
• 分组的规则
  1. 对于infimum记录，组里只能有一条记录，就是他自己
  2. 对于supermum，组里只要能有1-8条记录
  3. 对于其他记录，组里只要能有4-8条记录
• 分组的步骤
  1. 最初的时候，没有记录，一个新的数据页有两个组，infimum组一条记录；另一是Supermum组一条记录
  2. 插入数据的时候，往supermum组里插入，n_owned要加一
  3. supermum组满了，进行拆分，一个组拆成两个组（4+5）,申请新的槽位
• 删除记录操作
  • delete_flag赋值为1
  • 上一条的next_record指针指向下一条
  • supermum的n_owned-1
• 查询的过程是什么？
  • 先去找槽位
  • 从组里面最小记录，next_record最小的开始遍历

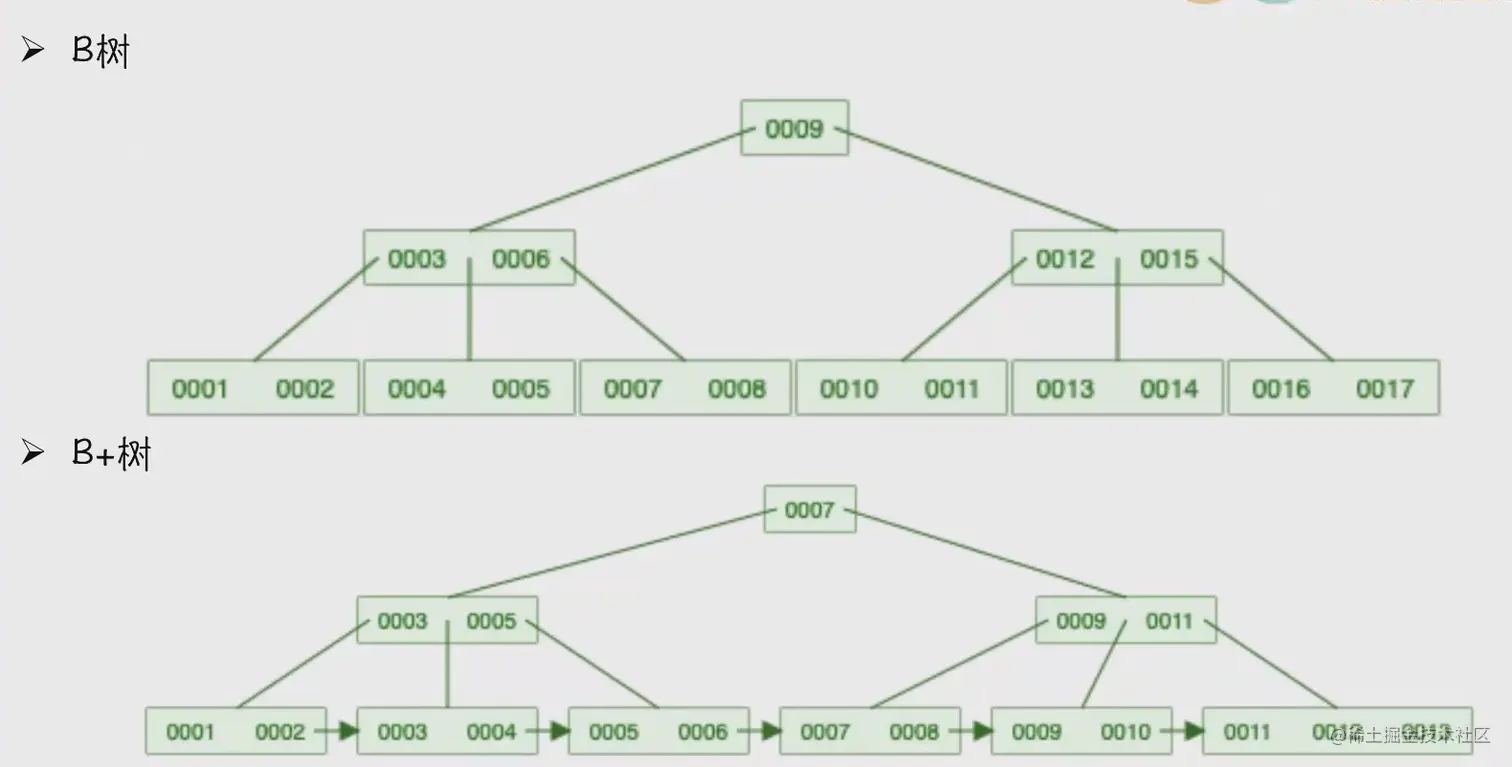

B树&B+树

索引

• 聚簇索引 主键索引（B+树）
• 二级索引 非主键（给非主键加索引），找到对应的主键，进行回表操作，通过主键查找数据
• 联合索引

Buffer Pool缓冲池

• 缓存
• 索引、数据--->页--->磁盘里的
• 查一条记录 但是我们要把该记录的所在页都缓存到内存中
• 不在一个页里，那就会有大量的io操作

缓冲池概述

• 控制块和缓冲页是一一对应的
• free链表
  • 用来分配空间的，将需要缓存的页，取得控制块，将需要缓存的页缓存起来
• flush链表
  • 将修改过的缓冲页对应的控制块，放到flush链表里面，对应所有的脏页
• 什么时候，会将脏页刷新到磁盘？

  • 从flush链表中刷新一部分页面到磁盘

    1. 后台有线程，根据系统的繁忙程度来确定刷新的速率。BUF_FLUSH_LIST
    2. 系统很繁忙，造成我们刷新脏页到磁盘的速度很慢，没有可用的缓冲页，就会去查看LRU链表尾部，是不是可以直接释放掉的未修改的缓冲页，如果没有的话，不得不将LRU链表尾部的一个脏页同步刷新到磁盘中。 BUF_FLUSH_SINGLE_PAGE

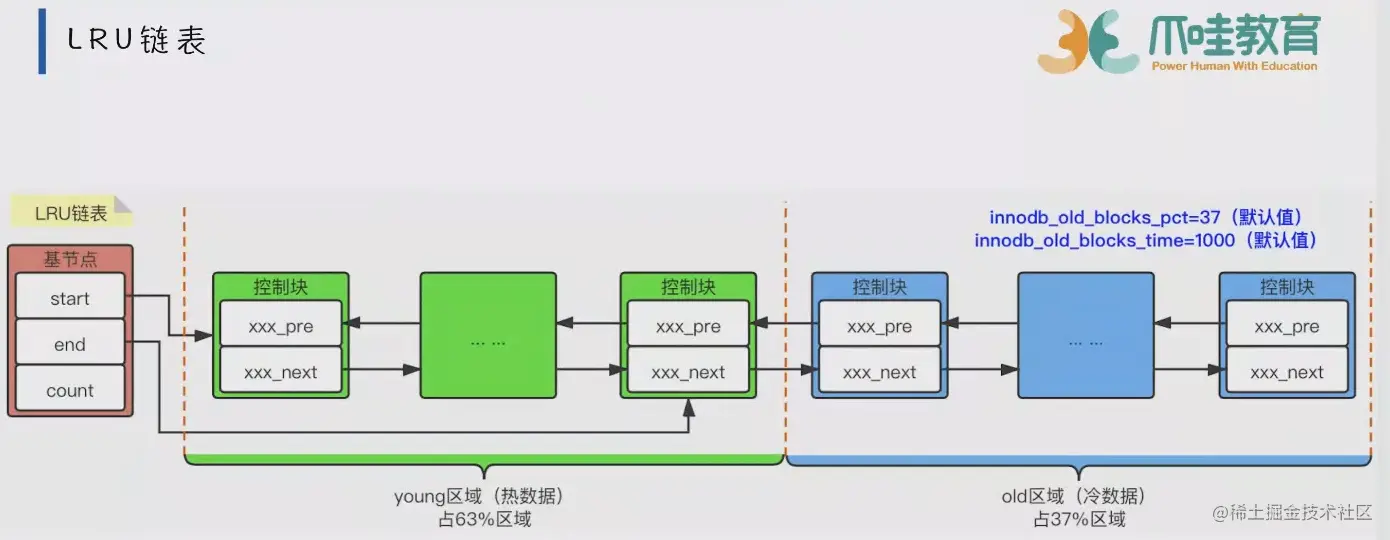

  • 从LRU链表的冷数据汇总刷新一部分页面到磁盘 BUF_FLUSH_LRU



    1. 查询的时候，将使用过数据放到链表的头部
    2. 预读的时候把页会放到冷数据里面
    3. 全表扫不会冲掉热数据区域 可以配置XXX毫秒之内多次查询某页，就确定为全表扫

  • 一个bufferpool有多个chunk，修改大小时，可以新建一个chunk，对原来的chunk进行复制
