很多家庭都有wifi，家里不免有些不能覆盖的地方（信号不好的地方），今天用8266DIY一个wifi中继器，今天先聊方法，不聊性能，性能日后再说（回头我专门测试一下性能，欢迎关注）。

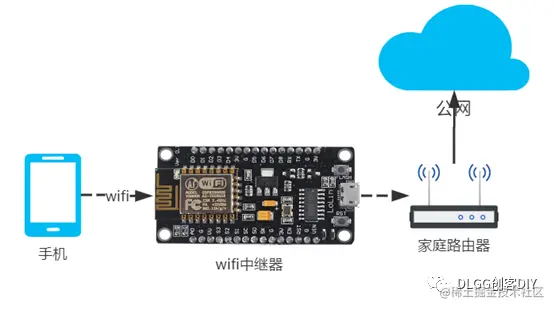

中继原理图：
材料：
-
驱蚊器外壳
-
220V转5v模块
-
（USB转TTL，刷机用）
-
esp8266 模块：

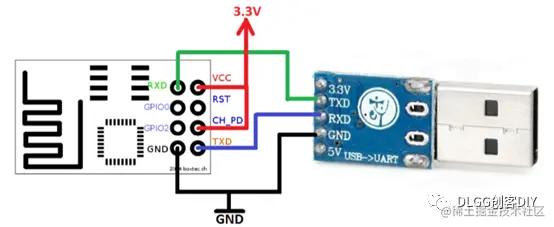

首先需要给8266模块刷固件，这是 ttl 刷机连接图：

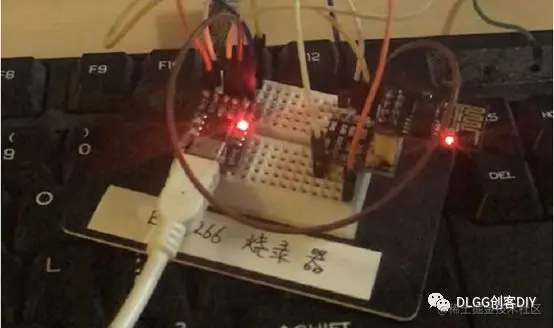

这是我用面包板做的esp8266 刷机器：

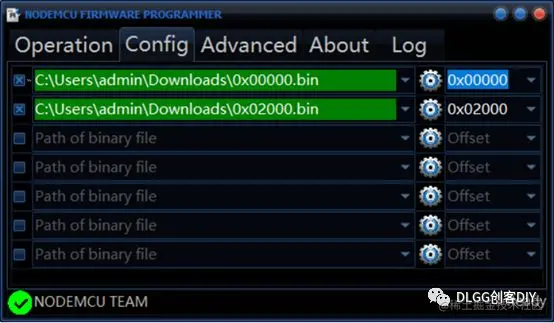

之后使用esp8266 的刷机工具，把 AP固件刷进去，配置如下图所示：
附刷机工具地址： github.com/OpensourceB…

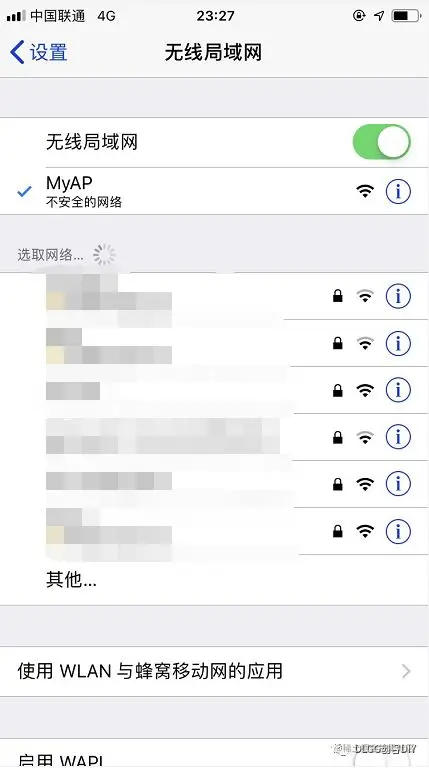

然后手机连接到 MyAP 热点：

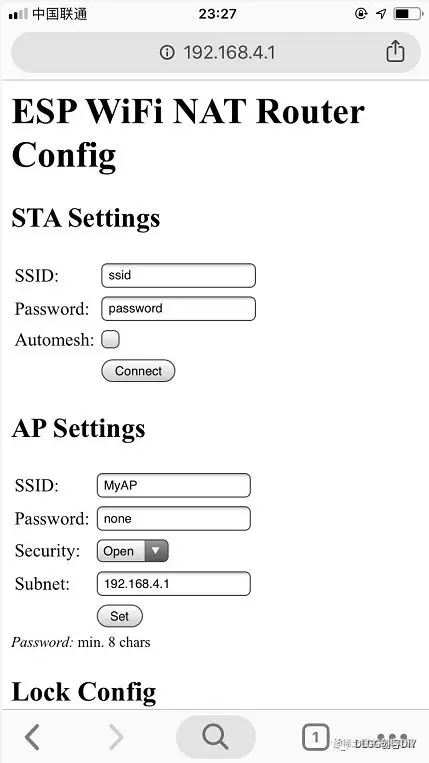

输入192.168.4.1，就可以愉快地设置了：
- 注意，STAsettings 中设置8266要连接的wifi。不要勾选Automesh，之后点击Connect 按钮。
几秒后会返回一个无法访问的界面，因为esp8266 设置好会自动重启，这个时候页面就断开了。这时重新连接MyAP 热点，然后再打开192.168.4.1，设置AP settings（8266的wifi，手机要连接中继器，就是8266）。
同样设置后会返回无法访问的页面。接下来按照你设置的wifi 热点和密码就可以连接了。
但是使用的时候，插面包板上不太（非常不）美观。所以，需要一个壳子。驱蚊器华丽登场：

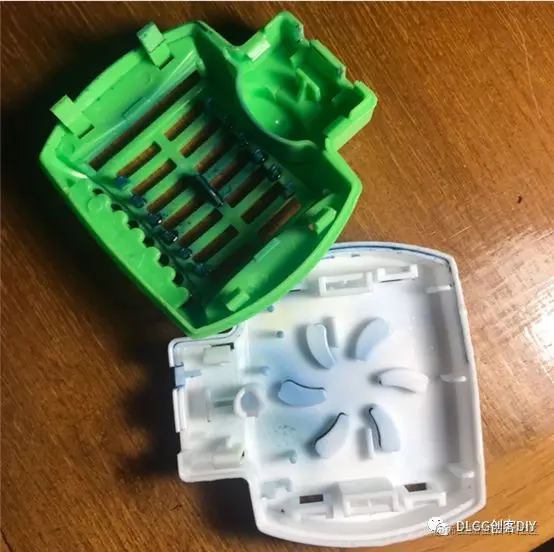

把它拆开，里面有足够的空间：

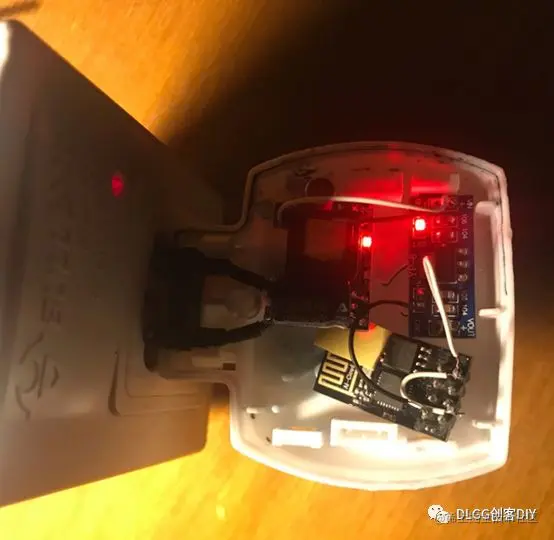

现在需要 1 个 220v 转 5v 的降压模块和 1 个 5v 降压 3.3v 的降压模块，因为esp8266 使用3.3v 。把它们和 esp8266 焊接起来：
先不扣上壳子，直插220v 试一下，手机是可以上网的：

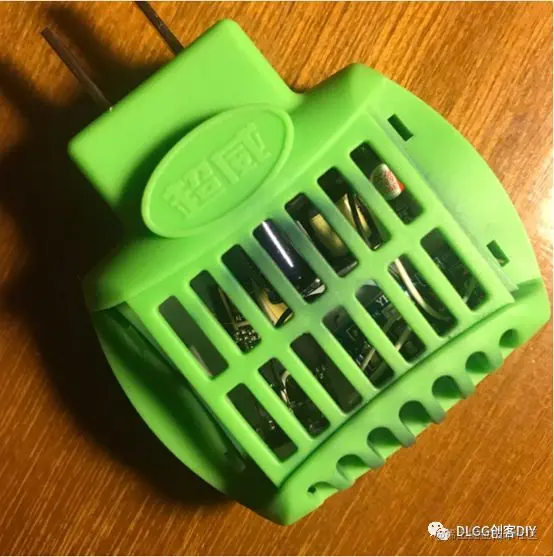

最后扣上盖子，完工！最终效果：
